ASUS华硕灵耀AX魔方PRO AX3000规格Aimesh分布式路由开箱拆解评测

26天前
阅读 8万1370
0

前言

今天来到Koolshare评测室的是华硕Wi-Fi 6灵耀AX魔方PRO(购买链接),作为XD4的升级款,XD4 PRO加入了160MHz频宽支持,无线规格来到了2.4G 574Mbps +5G 2402Mbps;众所周知,XD4的节点只有LAN口;而新款的XD4 PRO不在分主次设计,都带有WAN口和LAN口,这样有线回程时,节点还能留有网口拓展,就很方便;下面为大家带来这款全新的XD4 PRO的评测体验

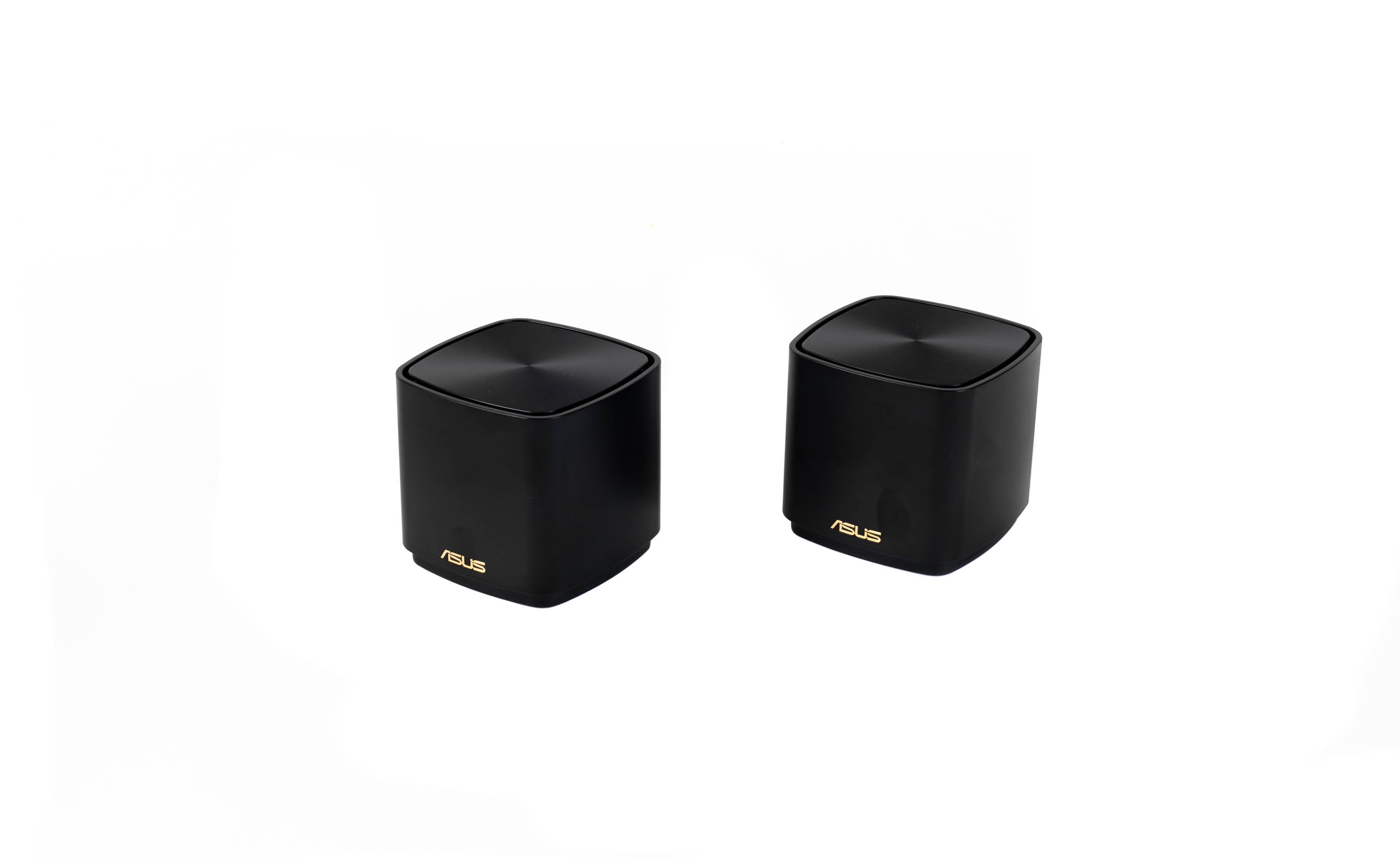

DSC04012.jpg▲相比于XD4,XD4 PRO的高度略有增高,每一只的规格为2.4G 574Mbps+5G 2402Mbps

开箱

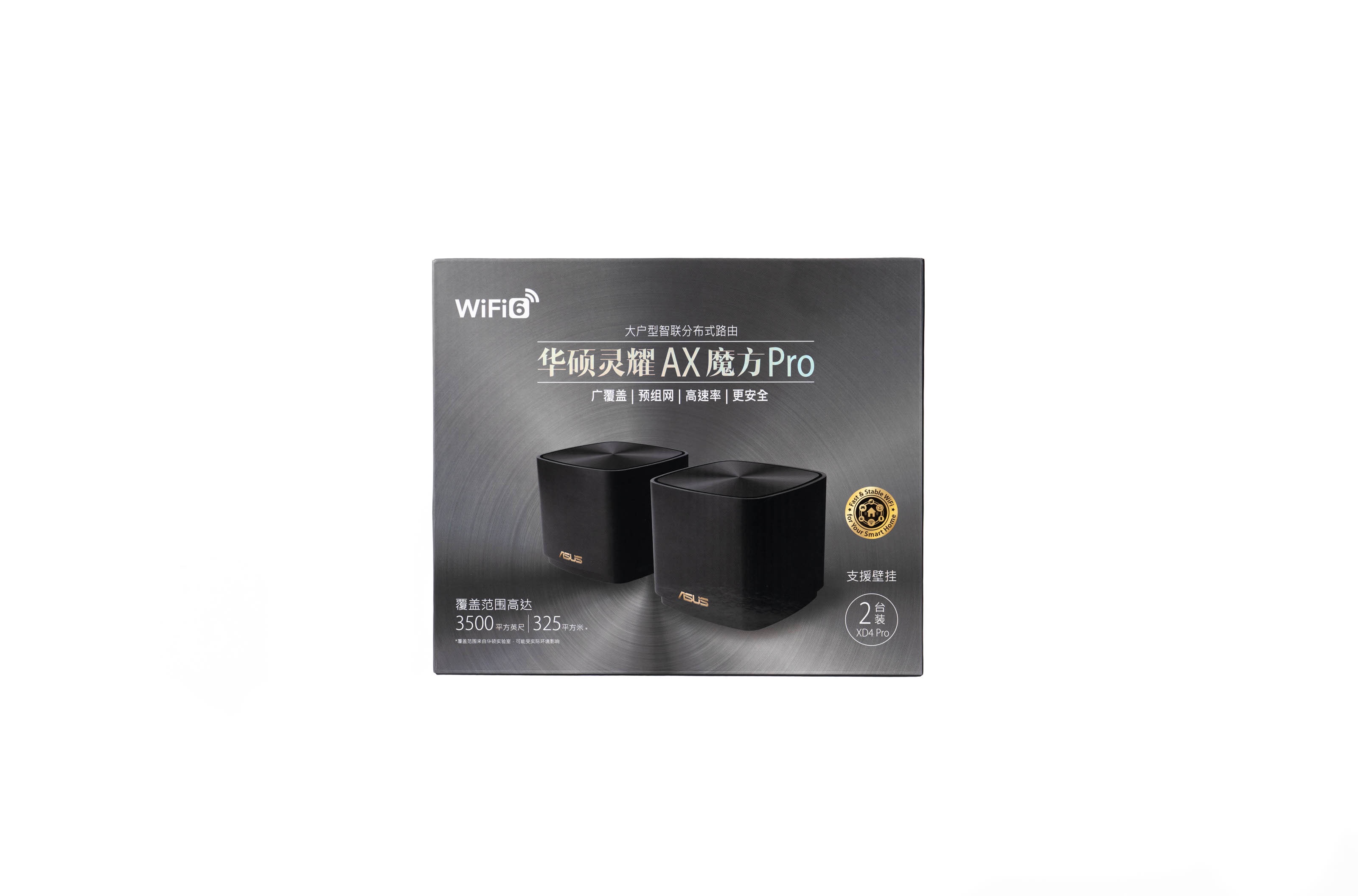

DSC04005.jpg▲灵耀AX魔方PRO包装盒正面,内部装有两只XD4 PRO,包装盒左上角有着Wi-Fi 6的标识

DSC04007编辑.jpg▲抽出内盒;上层是快速安装手册以及App设置指南,下层是路由器和电源适配器等附件

DSC04011.jpg▲XD4 PRO提供两套膨胀螺丝,支持挂壁安装

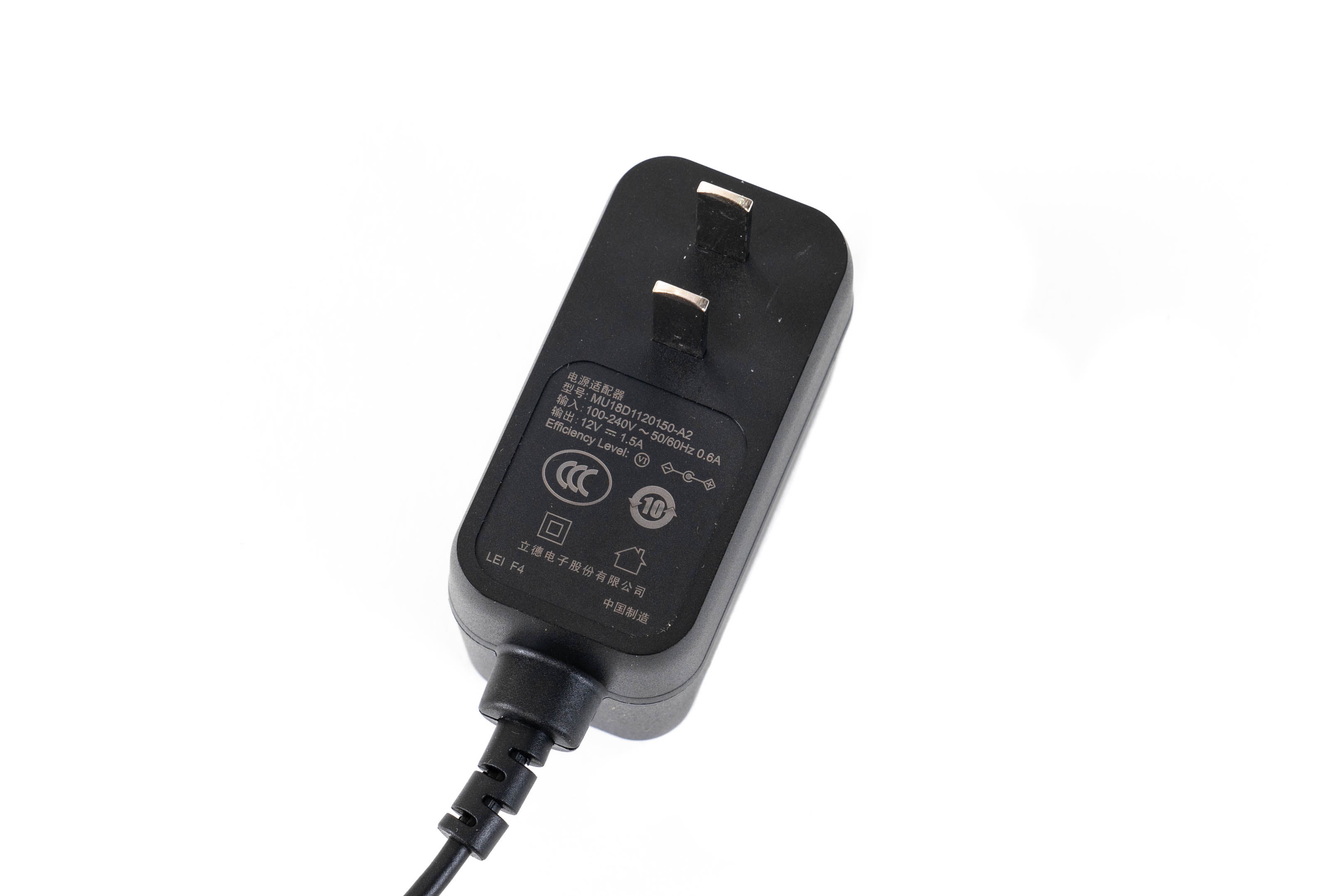

DSC04009.jpg▲电源适配器输出规格为12V 1.5A,最大功率为18W

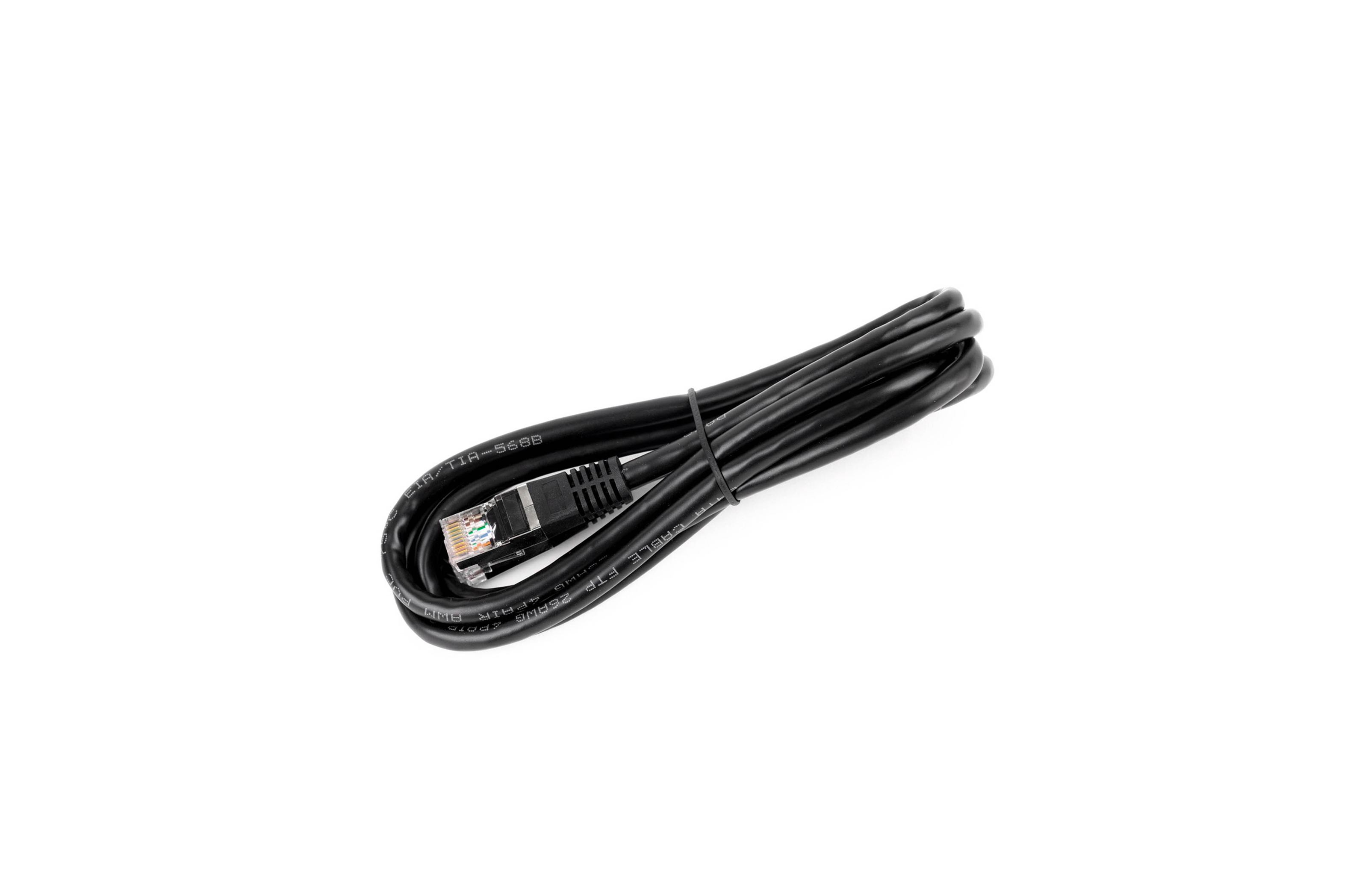

1563052223653482496.png▲网线是6类屏蔽线,线径26AWG

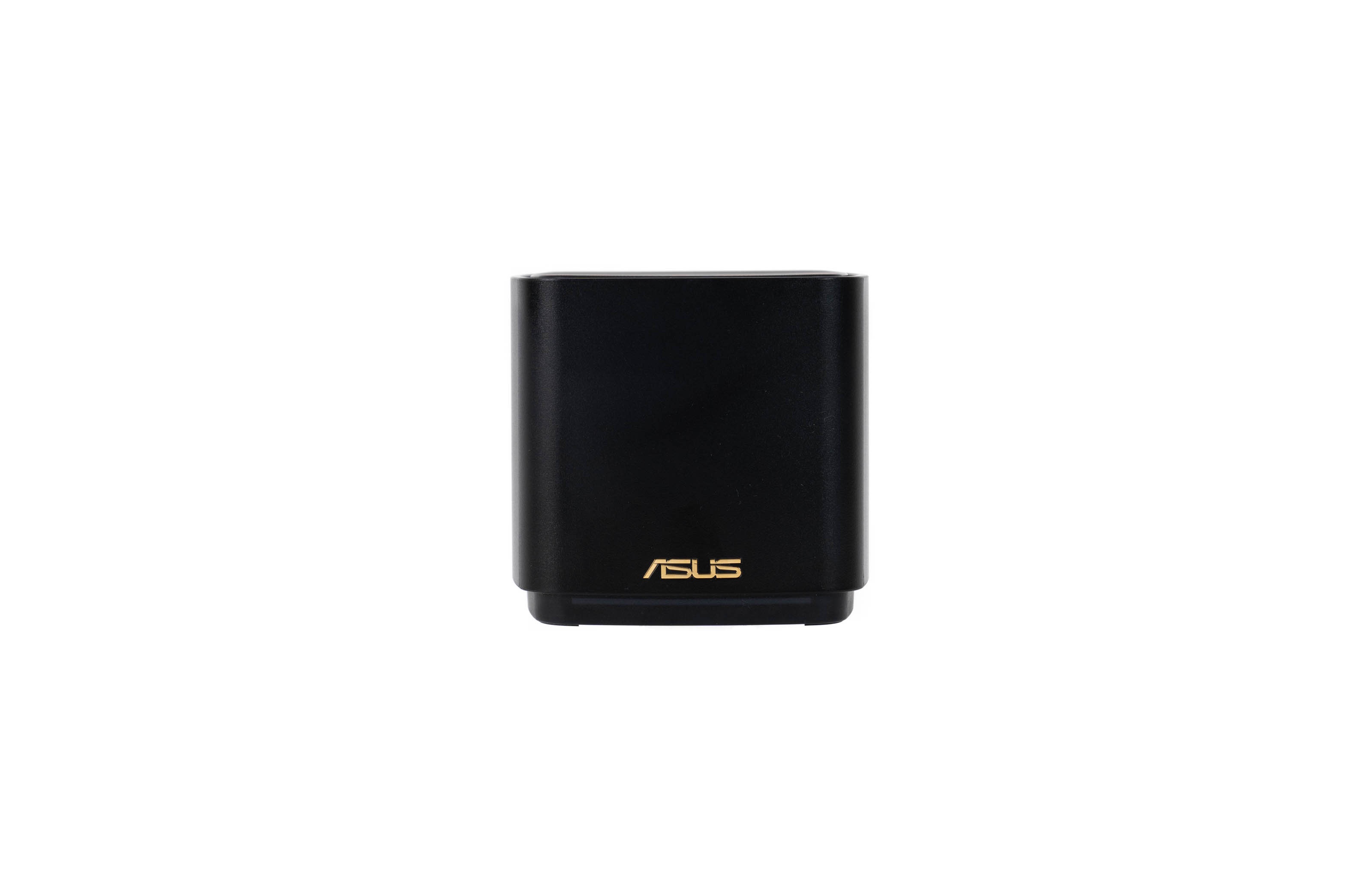

DSC04013.jpg▲XD4 PRO外壳采用磨砂材质,正面靠底部是烫金的ASUS logo

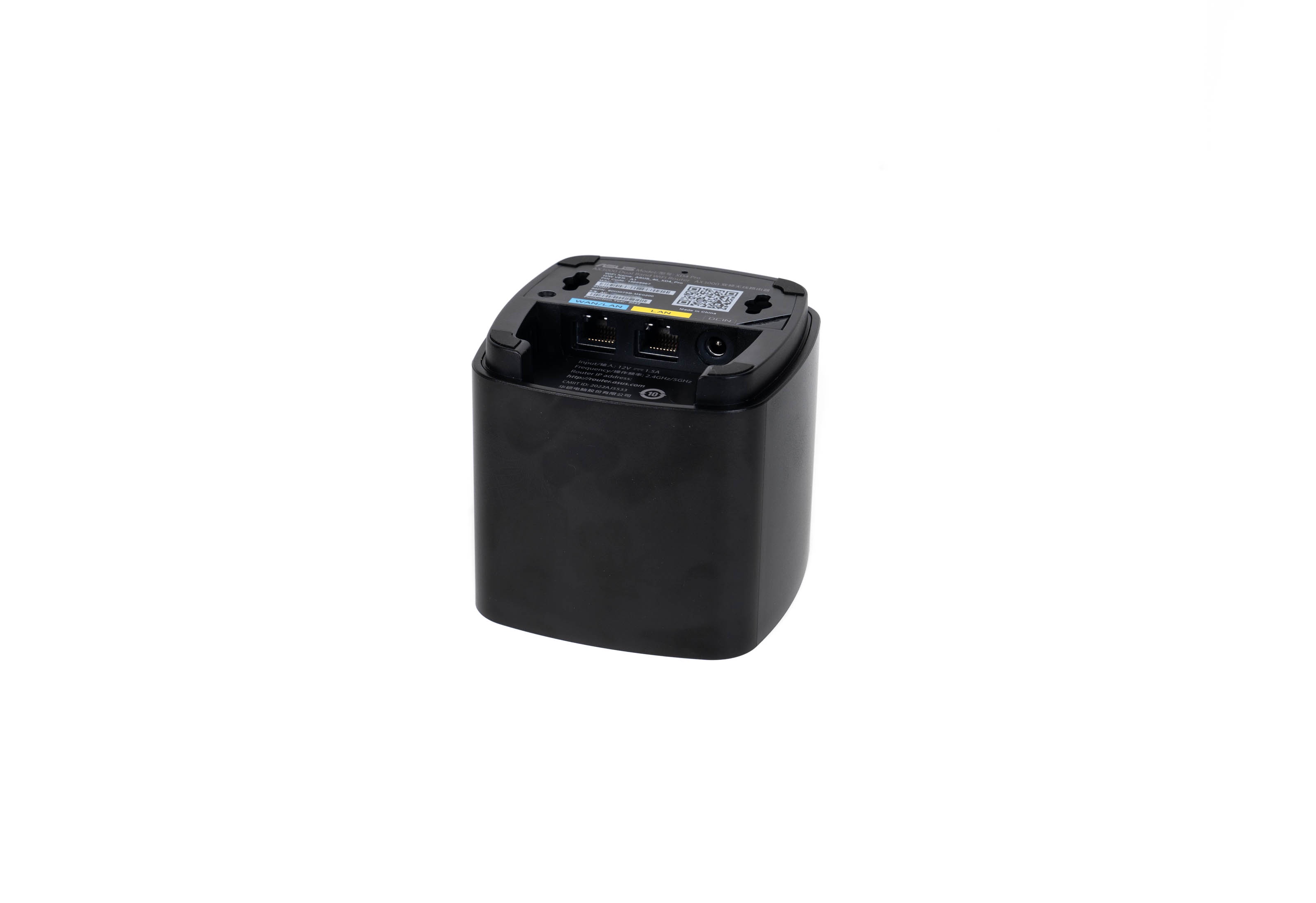

DSC04014编辑.jpg▲每台XD4 PRO都带有WAN口和LAN口

DSC04016.jpg▲XD4 PRO正面,接近底部有一条LED灯带

DSC04018.jpg▲IO接口一览,从左往右分别是千兆WAN口,千兆LAN口和DC电源插孔

DSC04019.jpg▲RESET按钮和WPS按钮位于底部,并且预留了挂壁孔,支持挂壁安装

固件

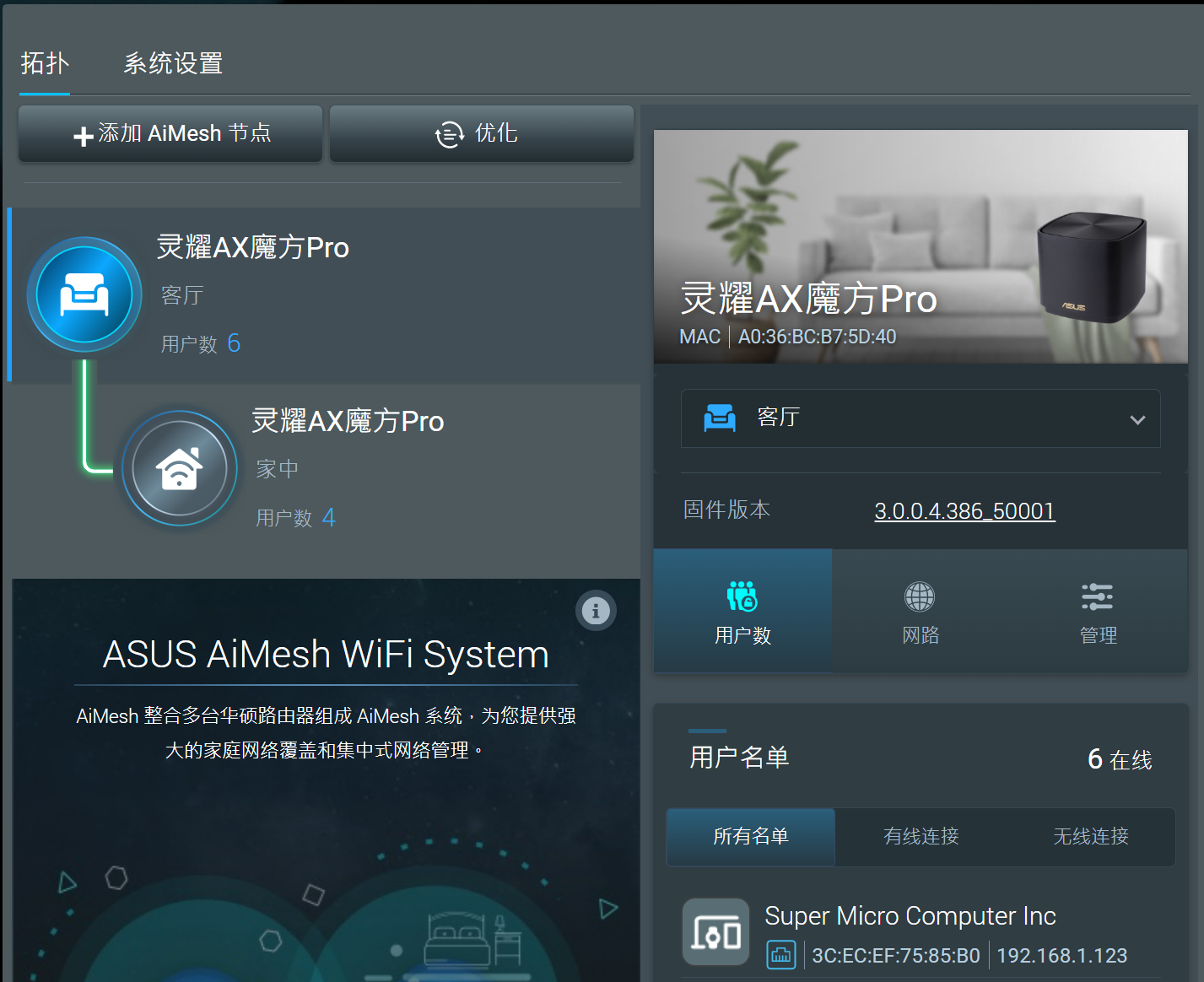

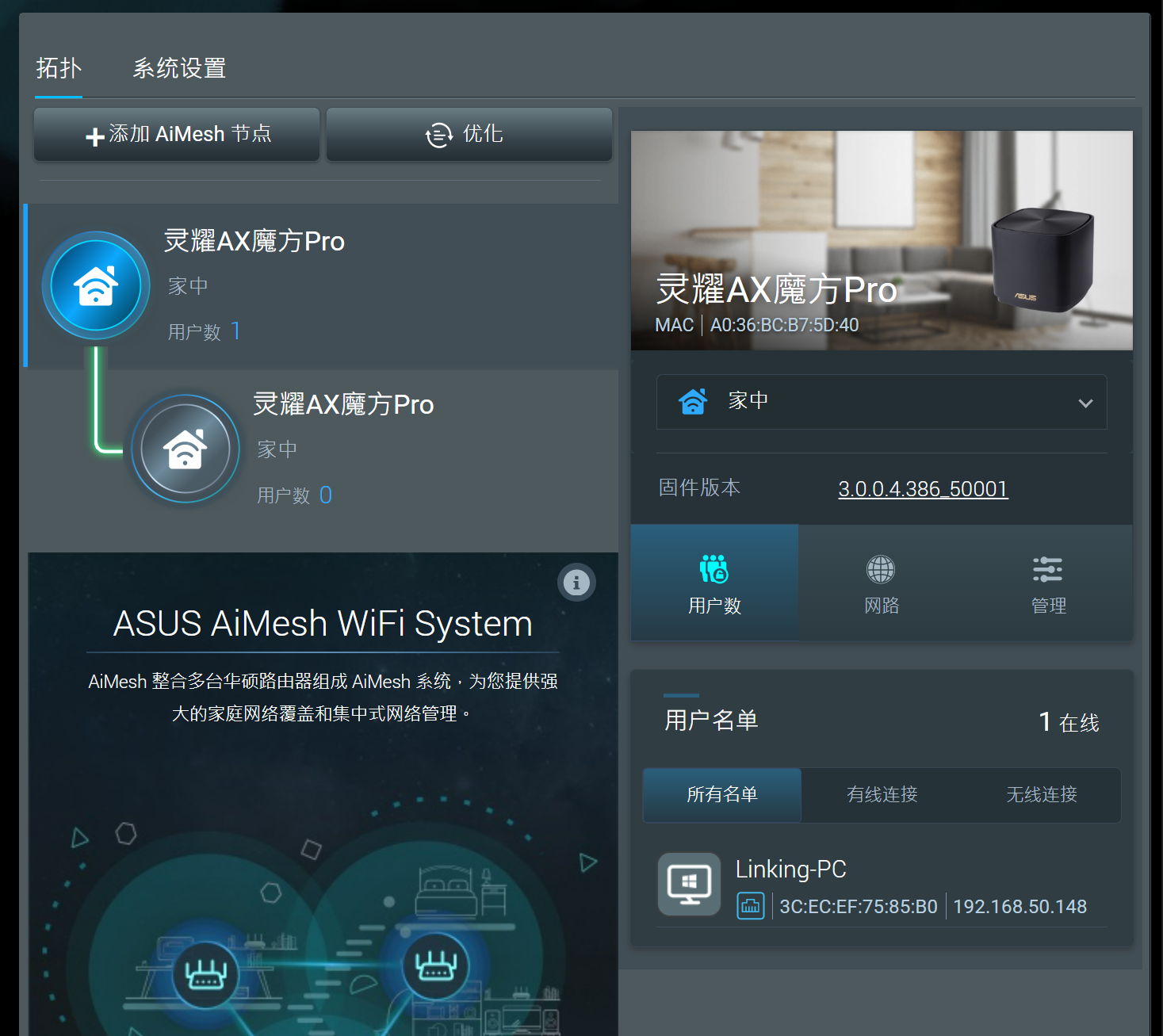

QQ图片20221105183407.png▲灵耀AX魔方PRO支持Aimesh2.0,可以对接入mesh网络的设备有更直观的了解

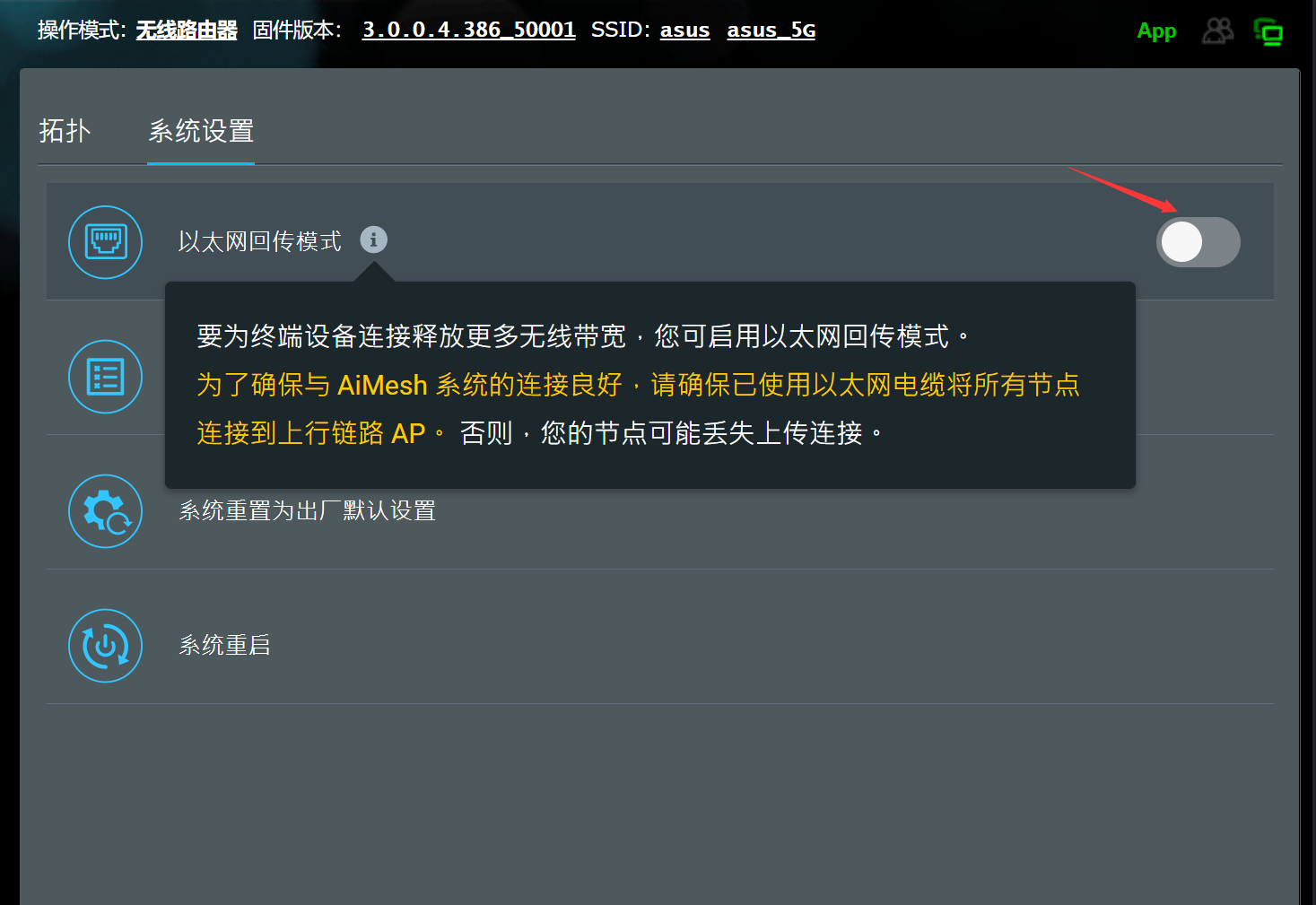

QQ图片20221105183427.png▲对于XD4 PRO这样的双频路由器,个人还是推荐使用以太网回传模式(有线回程),这样就不会对网速有影响

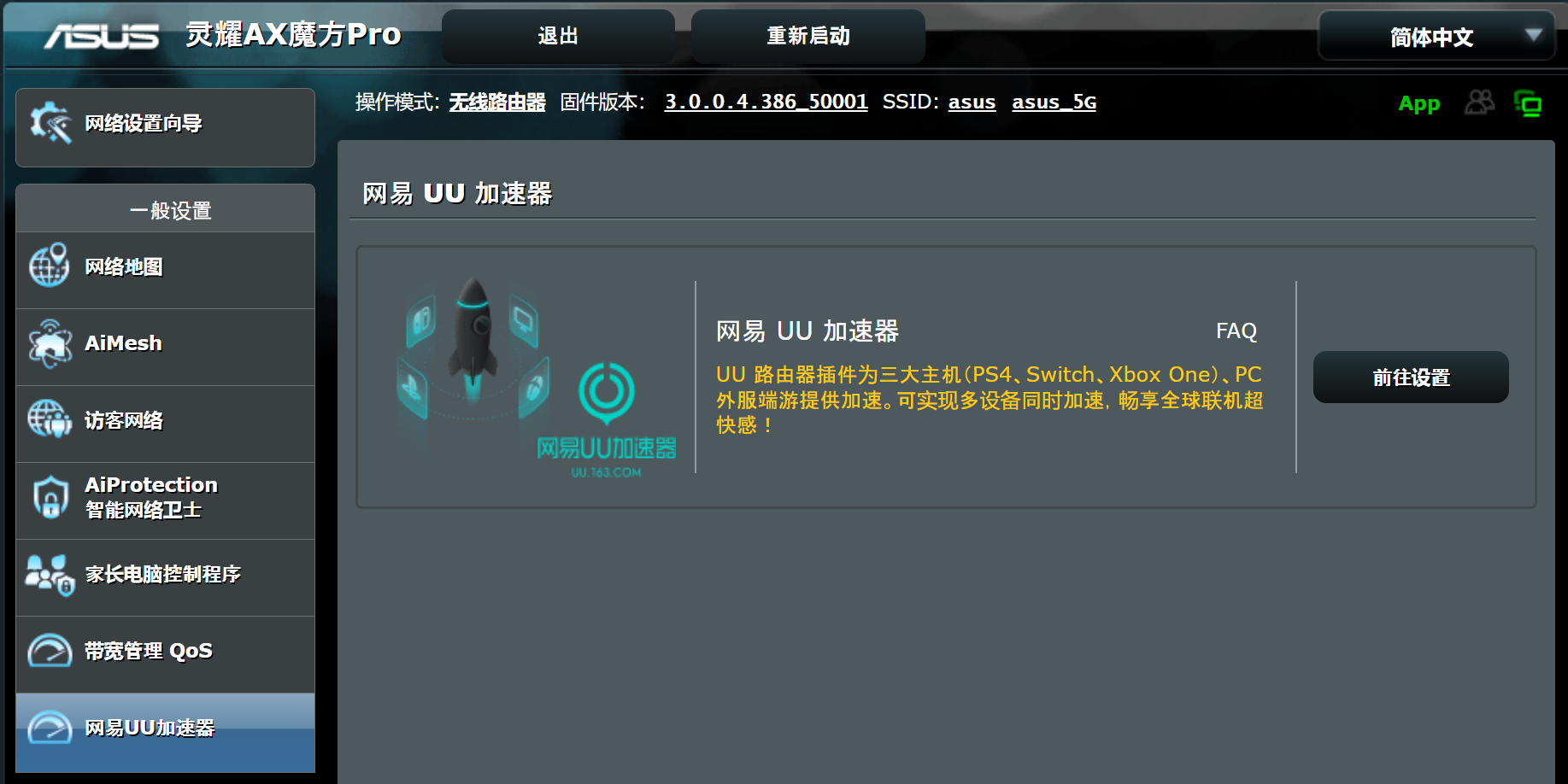

QQ图片20221105183027.png▲XD4 PRO配备了网易UU加速器,可以实现多设备同时加速

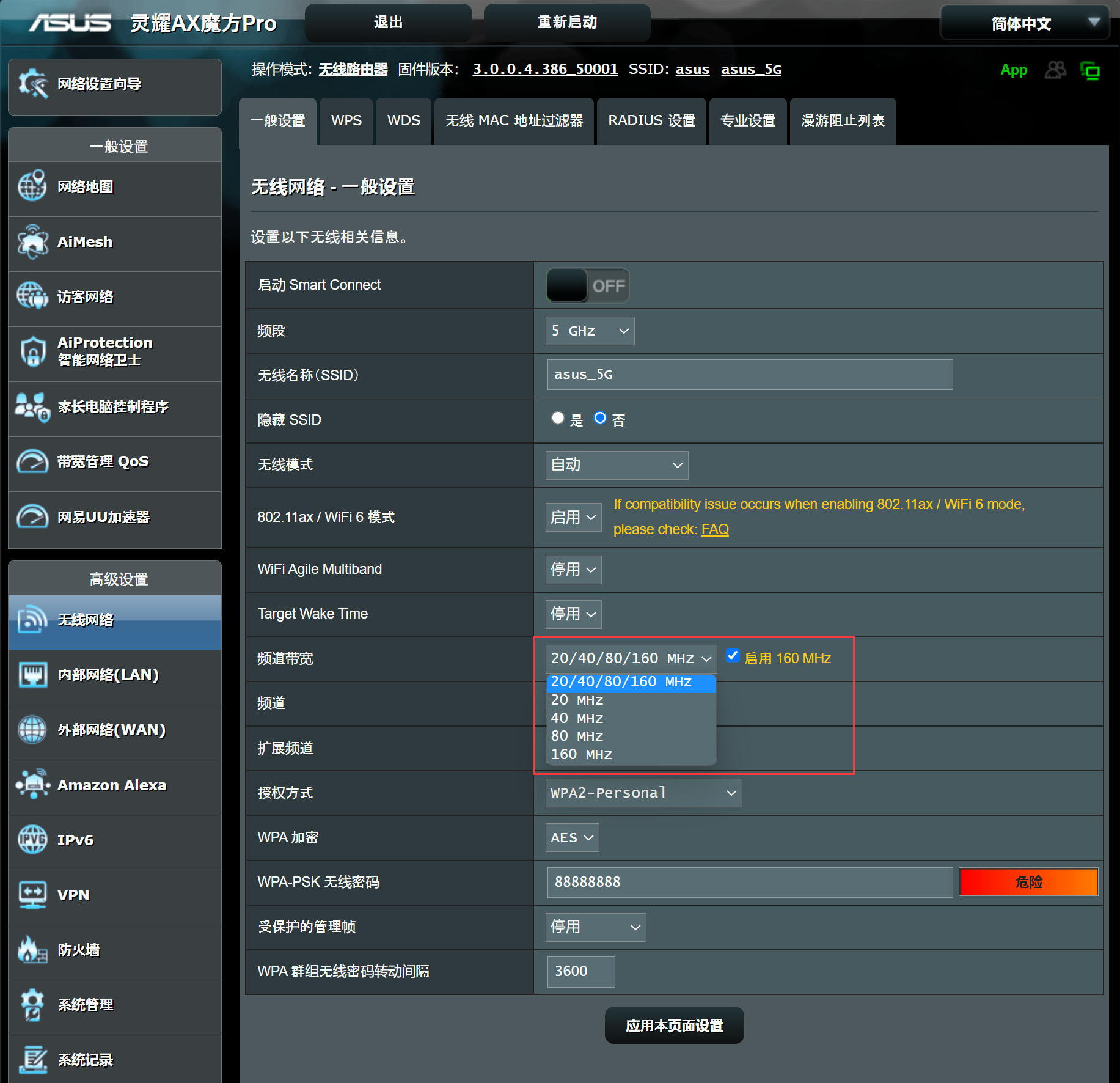

QQ图片20221105183133.png▲无线网络部分,XD4 PRO的5G支持160MHz的频宽,网络带宽相比上代XD4得到了进一步提升

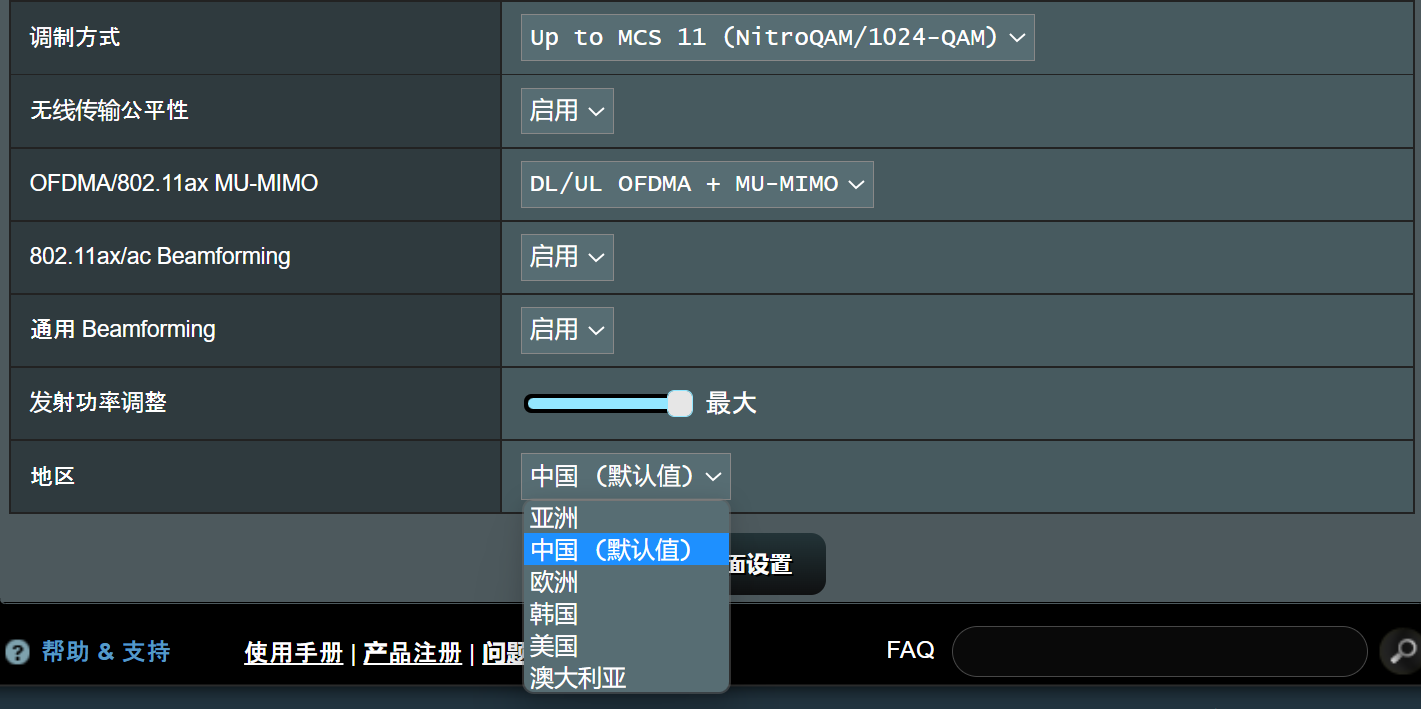

QQ图片20221105183211.png▲支持1024QAM,支持上下行OFDMA,支持上下行MU-MIMO,支持无线切换地区

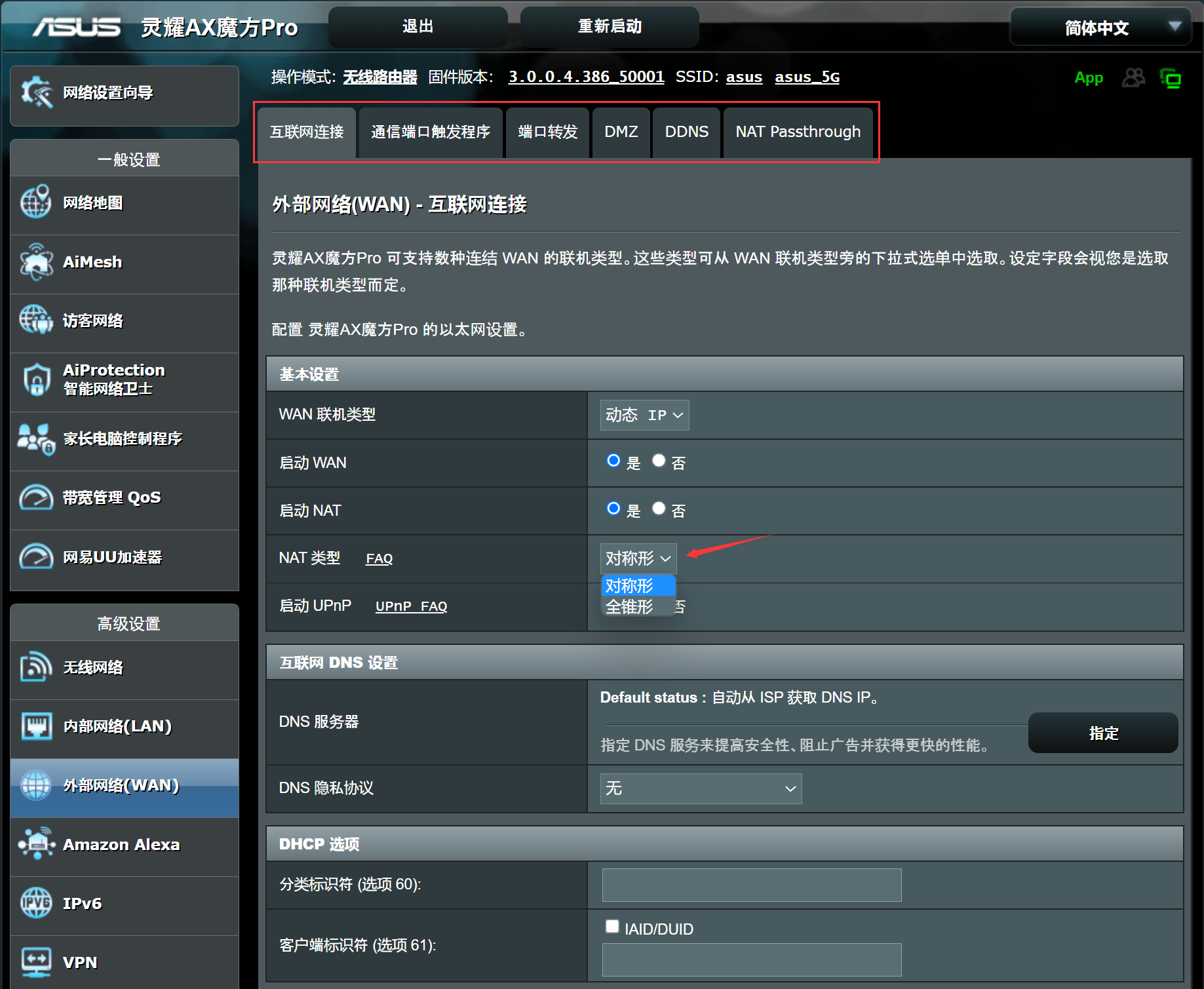

QQ图片20221105183253.png▲由于XD4 PRO只有一个WAN口和一个LAN口,固件中就没有双线路的选项;某些游戏机的需要采用NAT类型来作IP辨识,此时将NAT类线改为全锥形即可

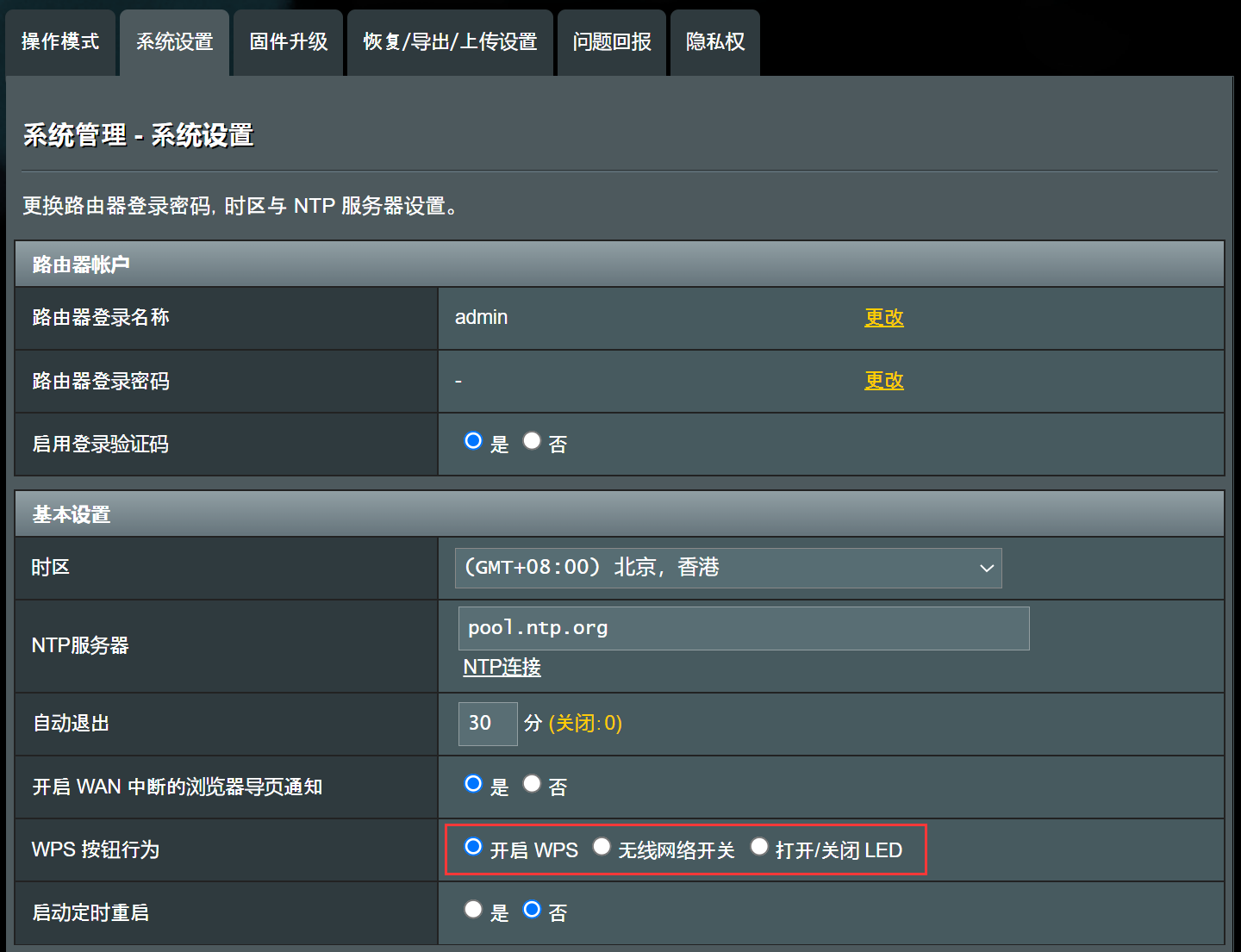

QQ图片20221105183326.png▲WPS按钮可以设置多项功能,可以设置为无线网络开关

吞吐量测试

测试平台硬件部分:   PC1 网卡:ASUS XG-C100C,ASUS PCE-AX58BT   PC2 网卡:ASUS XG-C100C,ASUS PCE-AX58BT 软件:   Windows 10 Pro安装所有必选补丁,关闭系统防火墙   Endpoint 9.50   IxChariot 6.70 本次测试使用了如下测试脚本:   High_Performance_Throughput.scr。此脚本用于测试最大传输带宽 先来了解下路由测试结果几个相关名词:   Throughput,即路由吞吐量,表示路由每秒能处理的数据量。此数据越高越好 测试环境:   测试选择在家中,模拟大家日常使用的真实情况 说明:   使用3.0.0.4.386_50001固件,路由器开启WPA2加密

XD4 PRO单只吞吐量

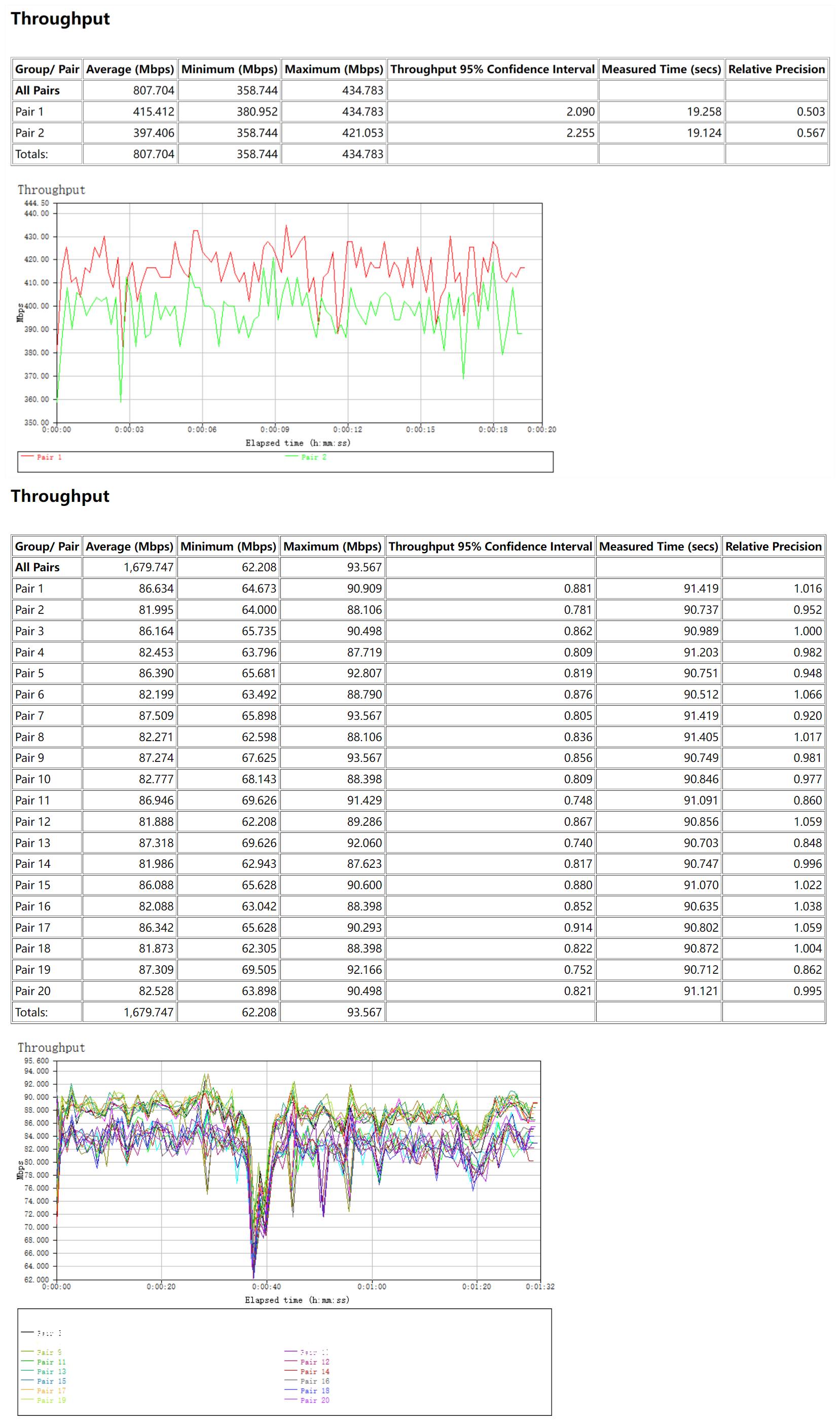

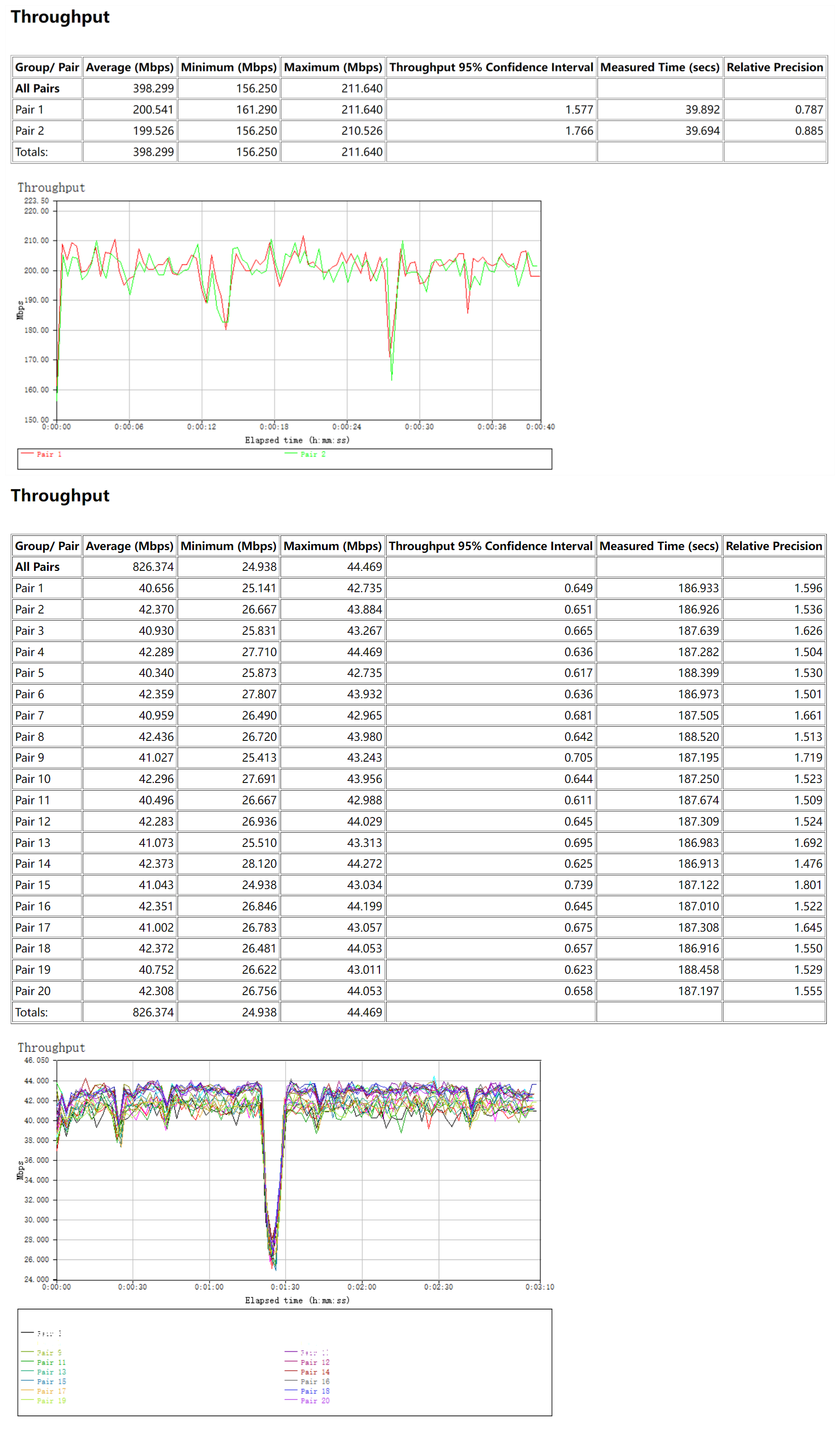

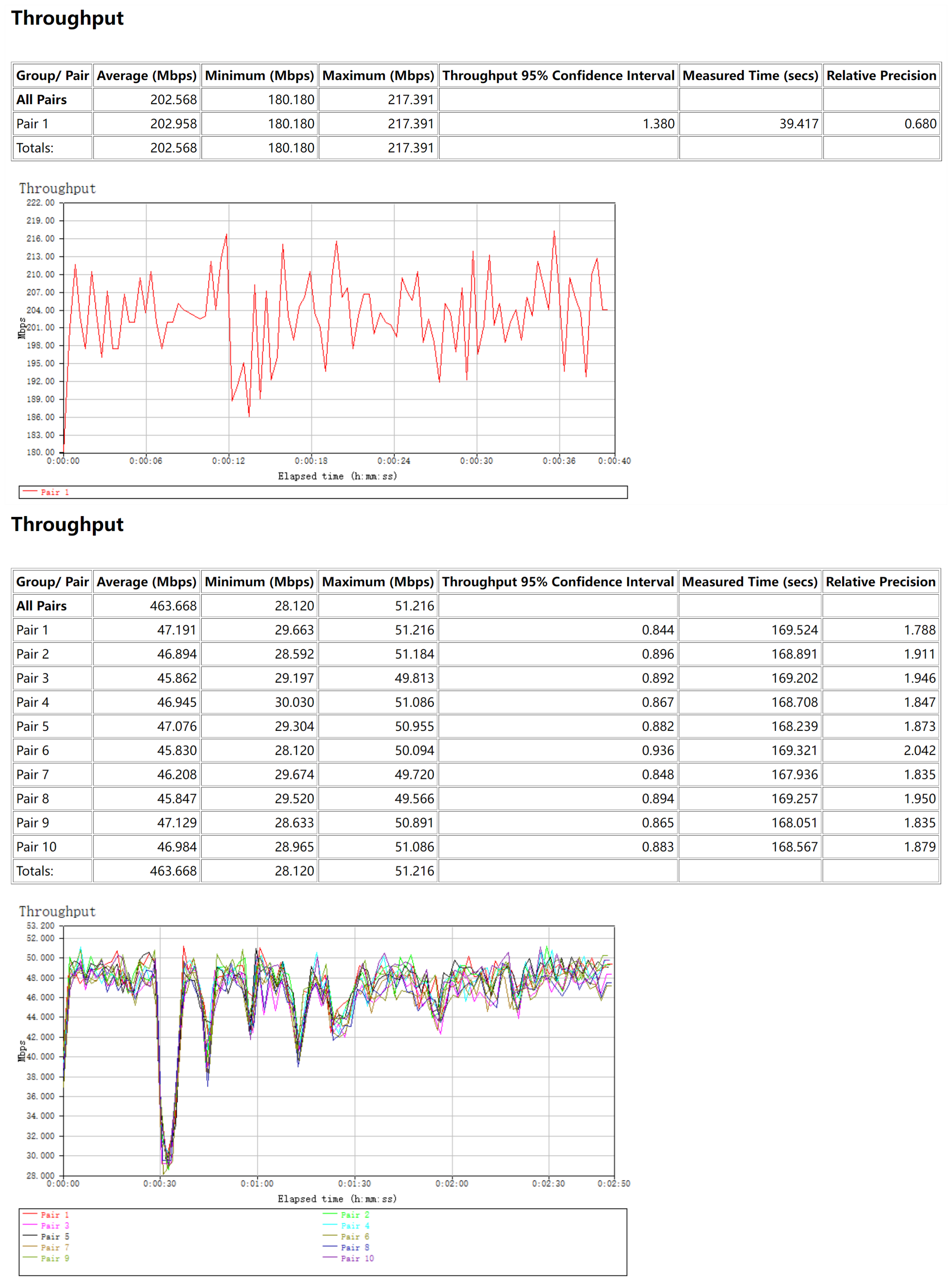

QQ图片20221107192410_副本.png▲NAT单线程和十线程

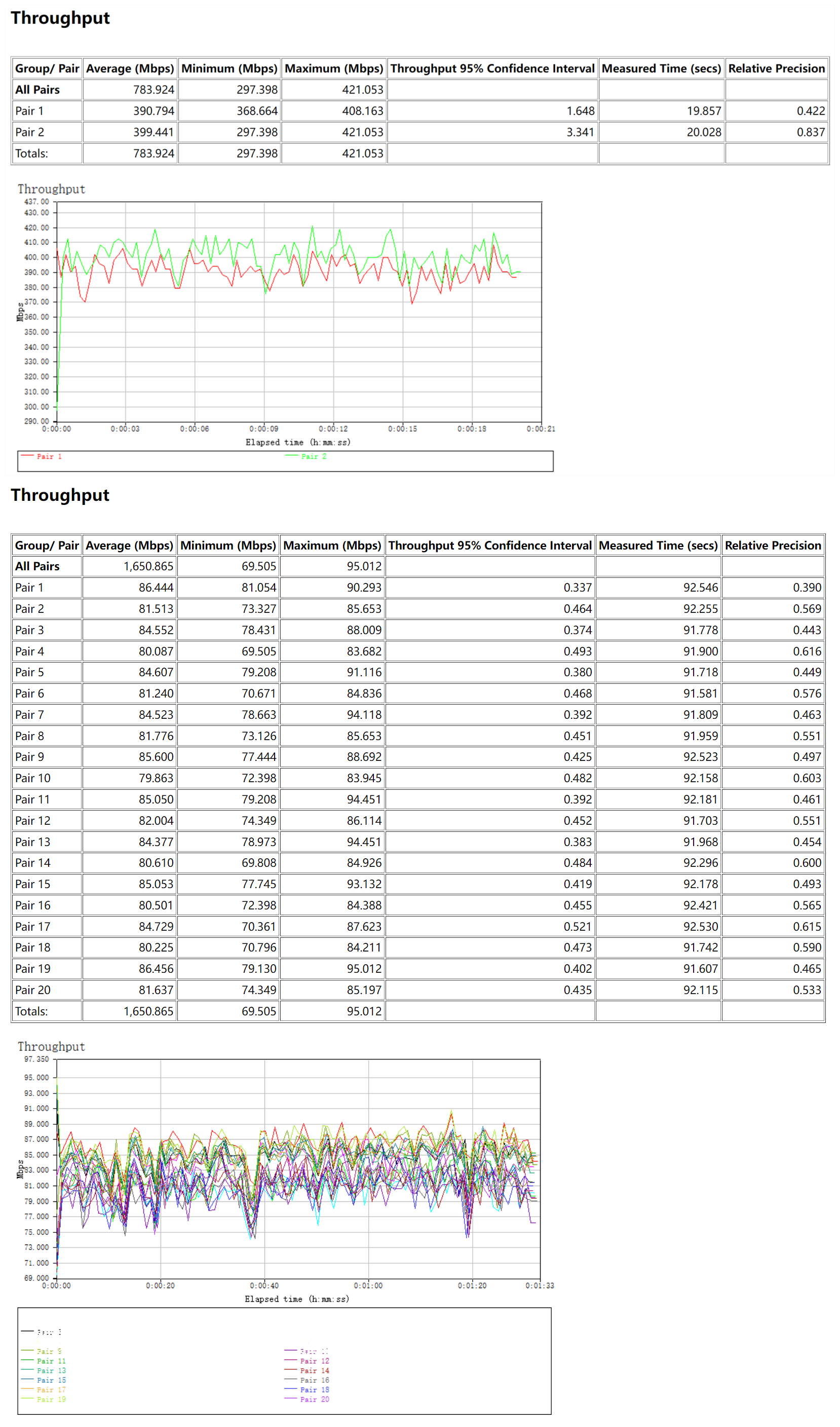

QQ图片20221107134833_副本.png▲LAN to LAN单向单线程和十线程

QQ图片20221107135011_副本.png▲LAN to LAN双向单线程和十线程

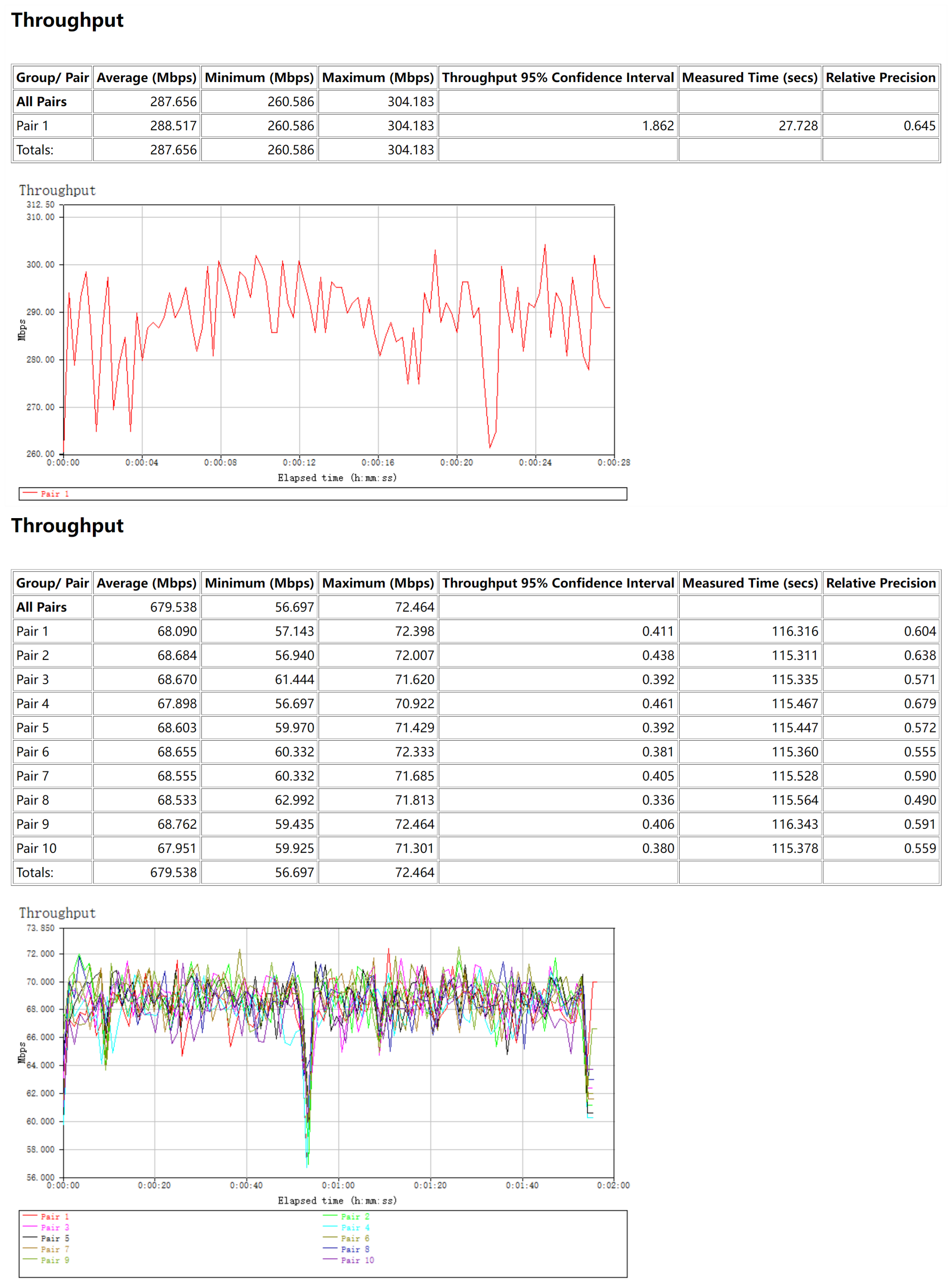

QQ图片20221107135131_副本.png▲5G to LAN上行单线程和十线程

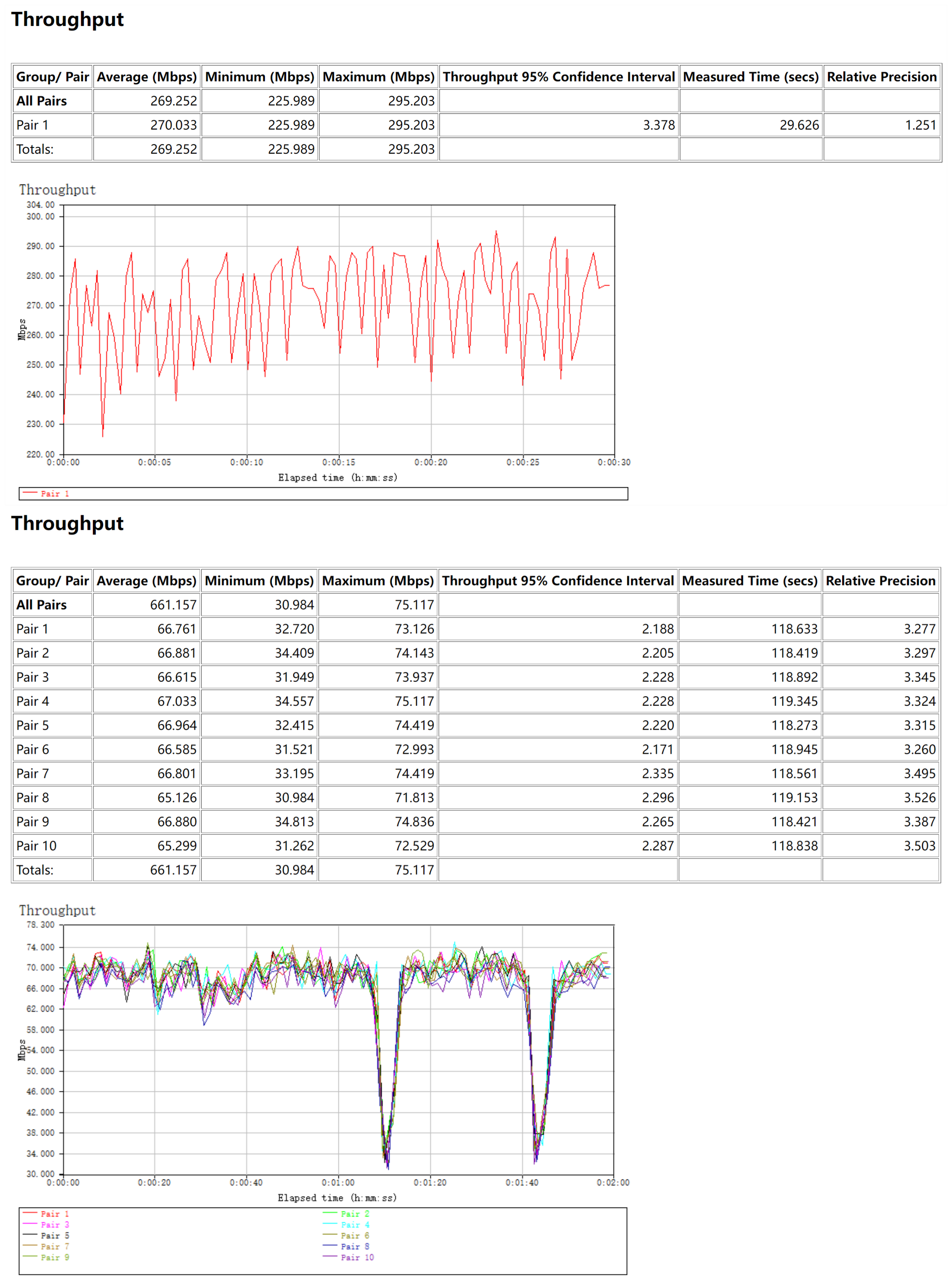

QQ图片20221107135258_副本.png▲5G to LAN双向单线程和十线程

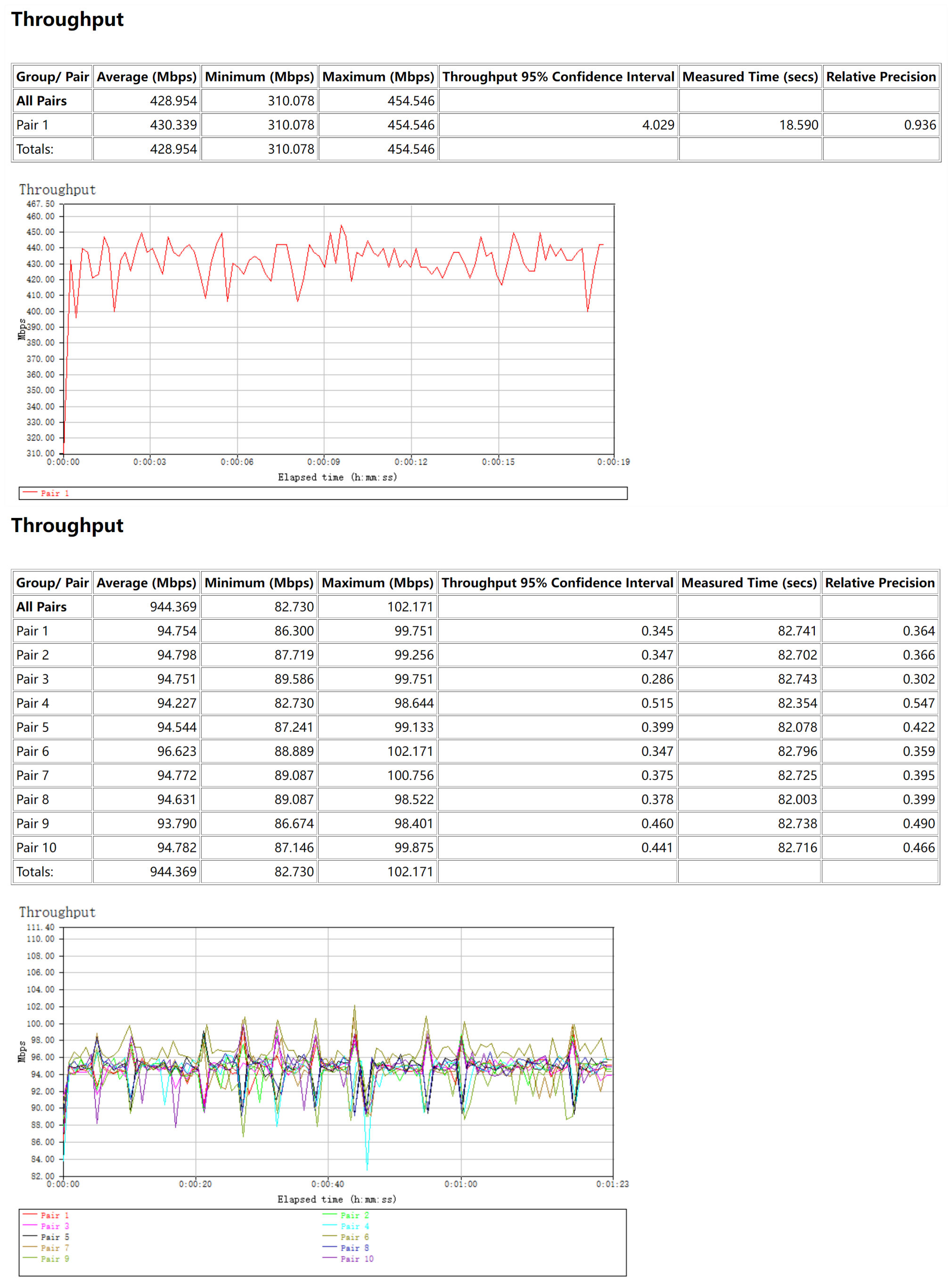

QQ图片20221107135648_副本.png▲5G to LAN下行单线程和十线程

QQ图片20221107135825_副本.png▲5G to 5G单向单线程和十线程

QQ图片20221107140132_副本.png▲5G to 5G双向单线程和十线程

XD4 PRO双只无线回程吞吐量

QQ图片20221107140450_副本.png▲主XD4 PRO LAN to 次XD4 PRO LAN单向单线程和十线程

QQ图片20221107140722_副本.png▲主XD4 PRO LAN to 次XD4 PRO LAN双向单线程和十线程

QQ图片20221107140844_副本.png▲主XD4 PRO 5G to 次XD4 PRO LAN上行单线程和十线程

QQ图片20221107142655_副本.png▲主XD4 PRO 5G to 次XD4 PRO LAN双向单线程和十线程

QQ图片20221107141321_副本.png▲主XD4 PRO 5G to 次XD4 PRO LAN下行单线程和十线程

QQ图片20221107143721_副本.png▲主XD4 PRO 5G to 次XD4 PRO 5G单向单线程和十线程

QQ图片20221107143840_副本.png▲主XD4 PRO 5G to 次XD4 PRO 5G双向单线程和十线程

XD4 PRO双只有线回程吞吐量

QQ图片20221107144257_副本.png▲主XD4 PRO 5G to 次XD4 PRO LAN上行单线程和十线程

QQ图片20221107144414_副本.png▲主XD4 PRO 5G to 次XD4 PRO LAN双向单线程和十线程

QQ图片20221107144526_副本.png▲主XD4 PRO 5G to 次XD4 PRO LAN下行单线程和十线程

QQ图片20221107144702_副本.png▲主XD4 PRO 5G to 次XD4 PRO 5G单向单线程和十线程

QQ图片20221107145046_副本.png▲主XD4 PRO 5G to 次XD4 PRO 5G双向单线程和十线程

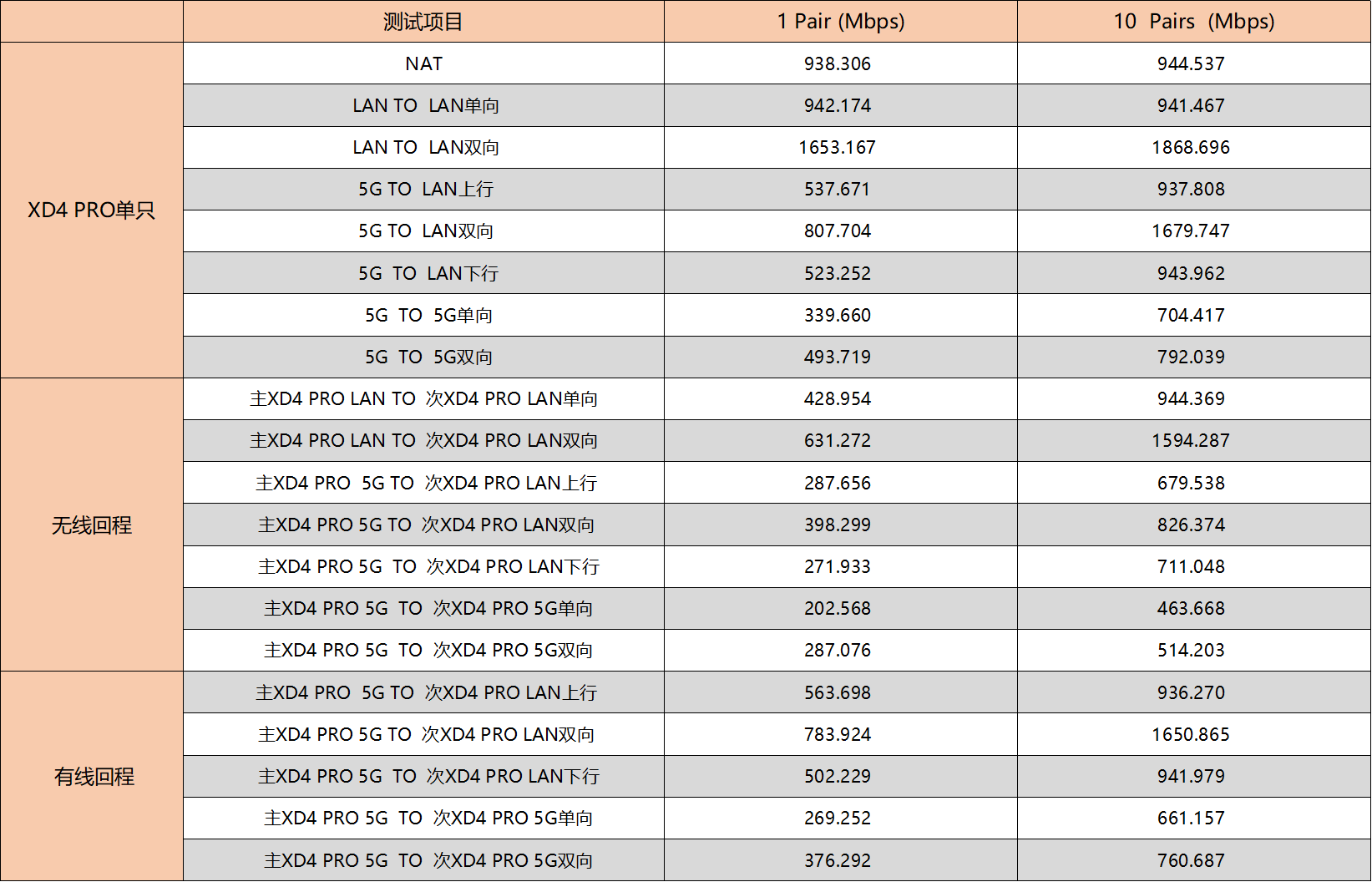

QQ图片20221107193054.png▲数据汇总

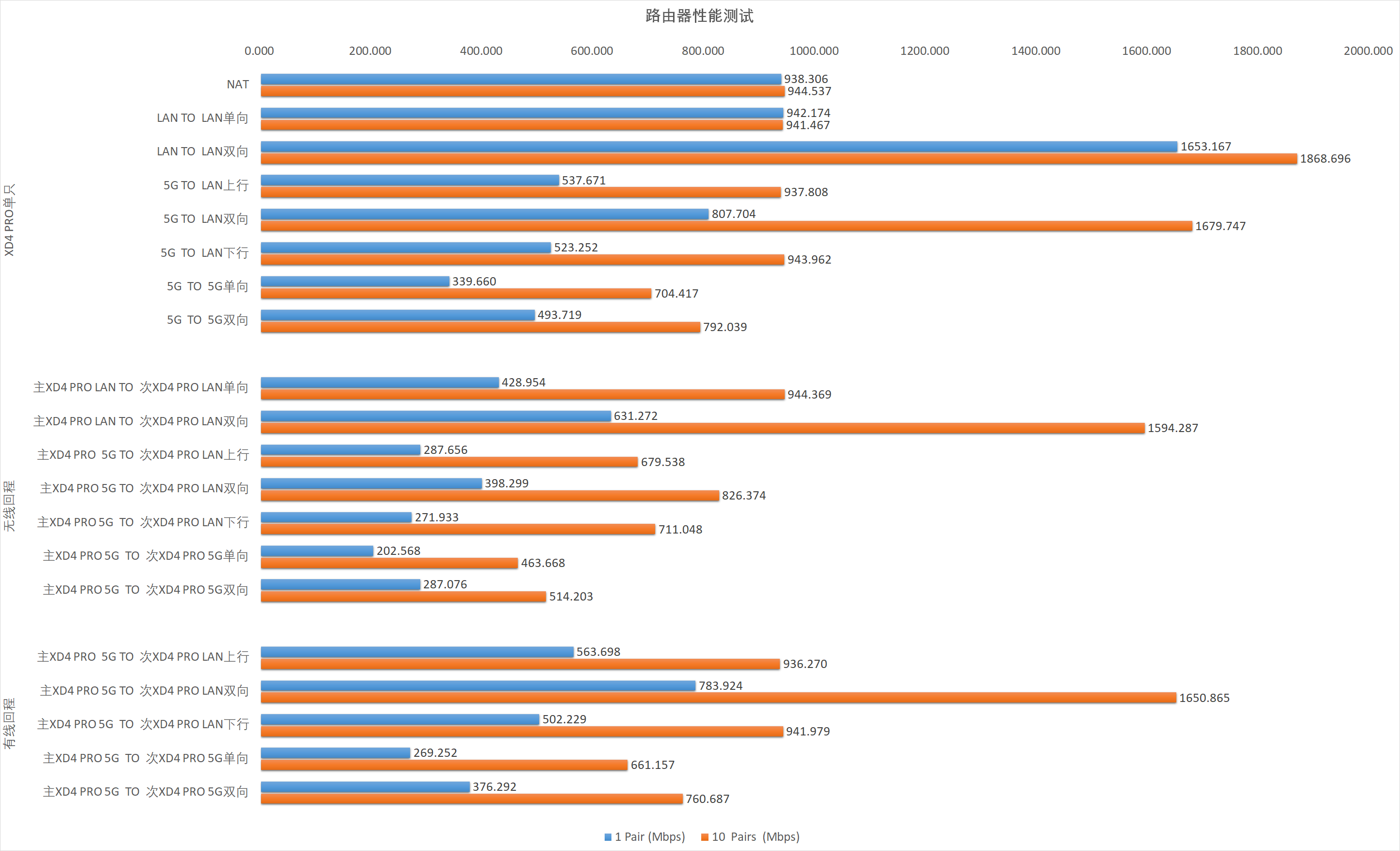

QQ图片20221107193135.png▲图表汇总

信号测试

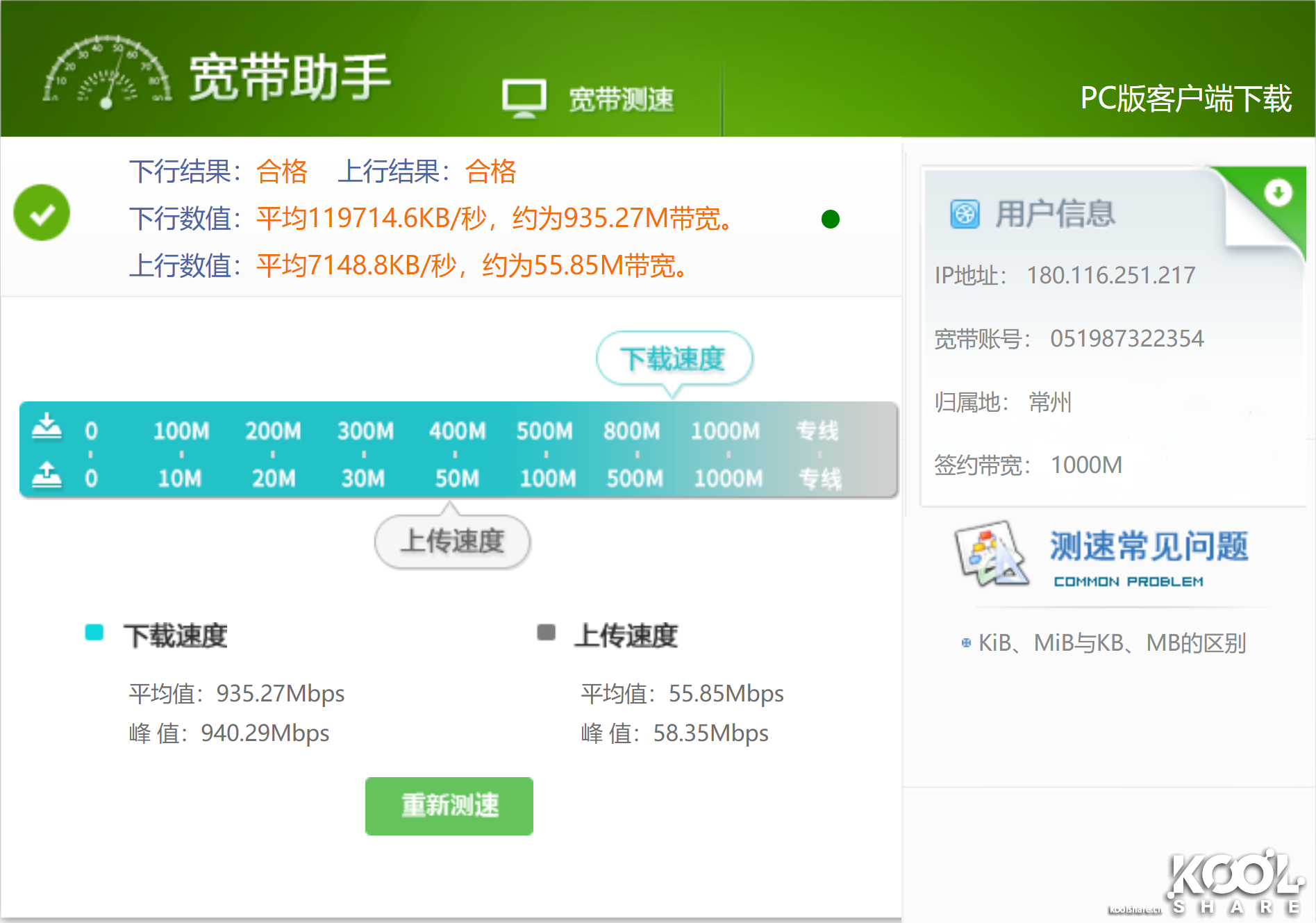

1564823228877115392.png▲有线宽带为江苏电信10G EPON千兆宽带,签约下行1000M,上行50M

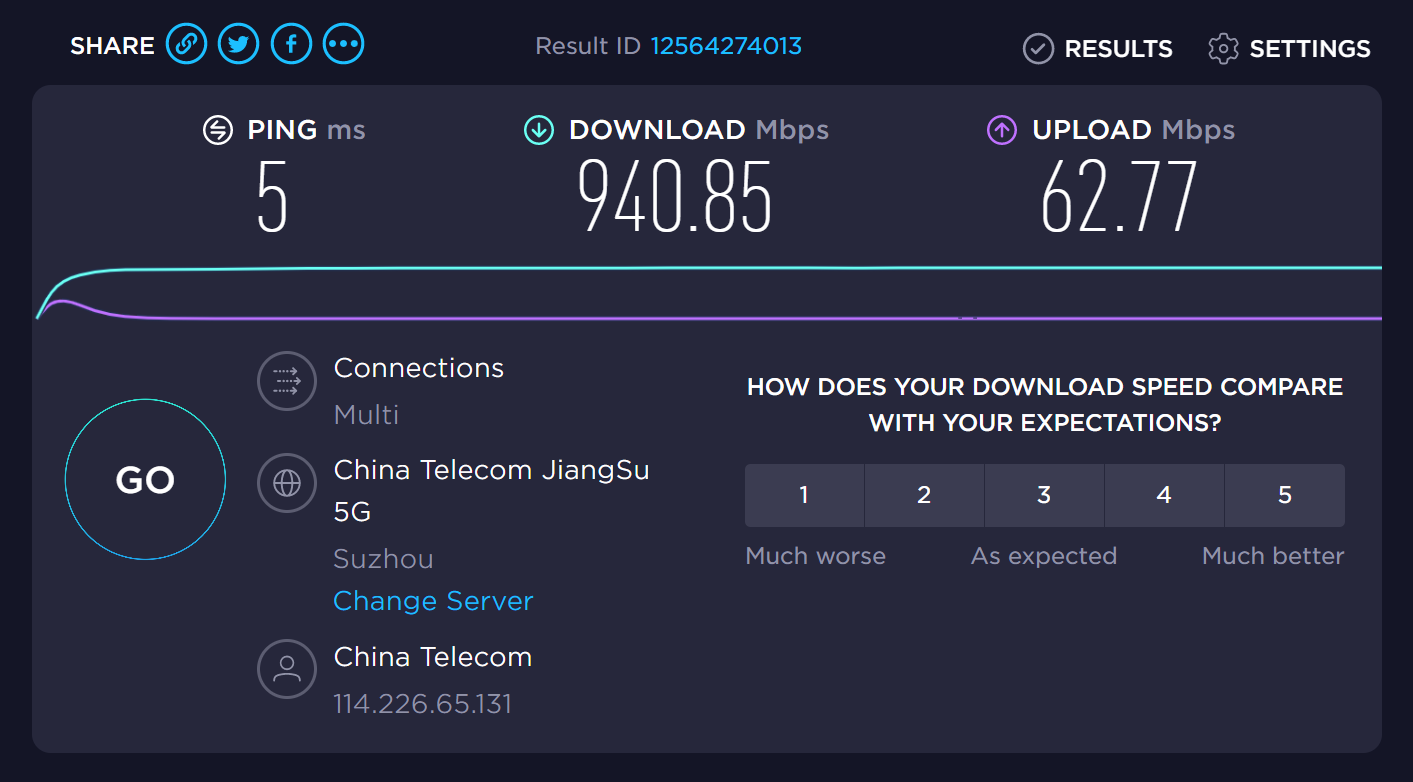

1564823272225247232.png▲Speedtest测速

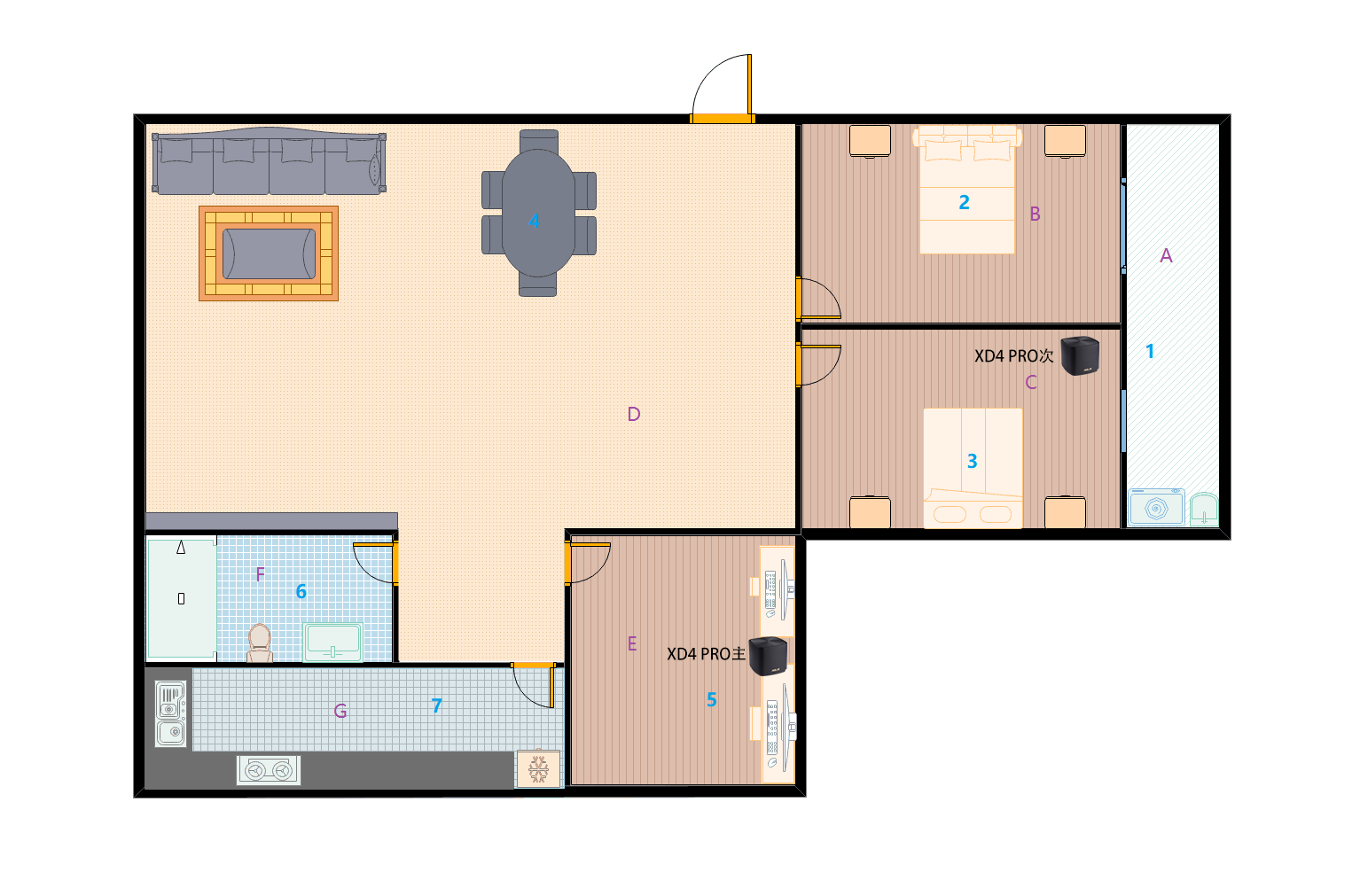

QQ图片20181219190149.png▲XD4 PRO无线地区澳大利亚,采用有线回程方式。其所在位置已在上图标出

各房间大致面积说明 A:11平方米

B:15平方米

C:15平方米

D:40平方米

E:12平方米

F:5平方米

G:7.5平方米

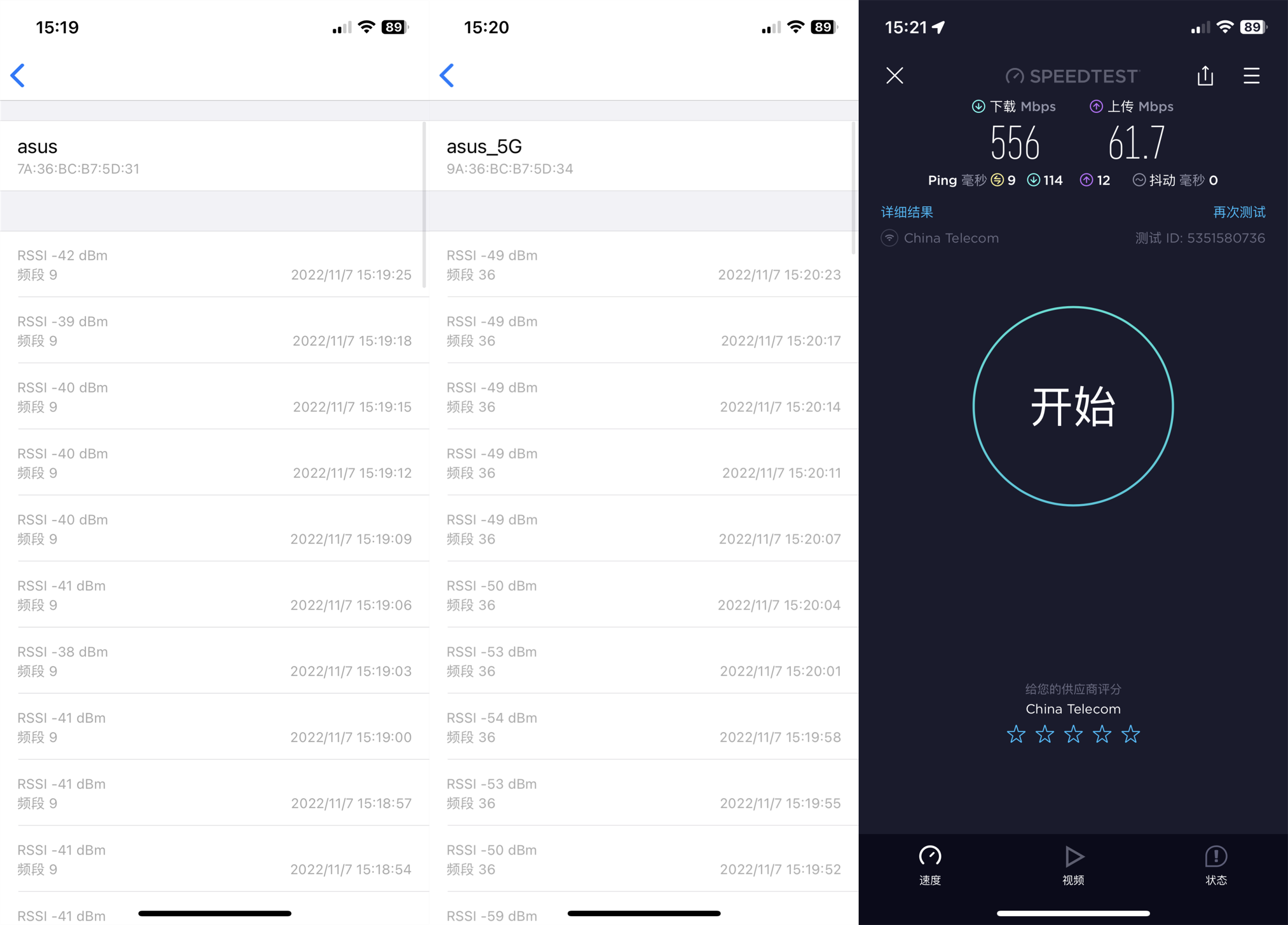

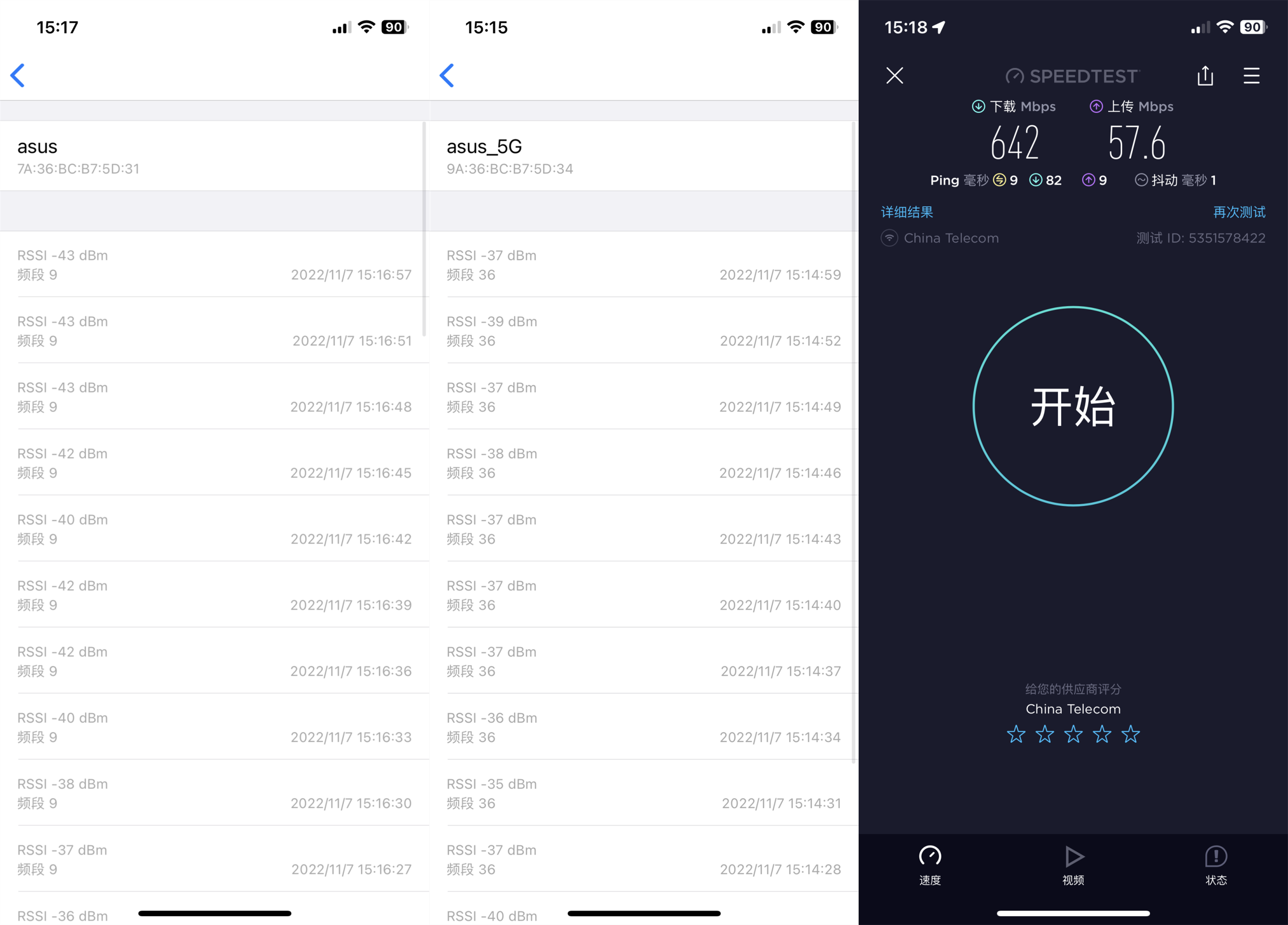

QQ图片20221107152304_副本.png▲1号位置处2.4G、5G信号强度以及Speedtest测试

QQ图片20221107152436_副本.png▲2号位置处2.4G、5G信号强度以及Speedtest测试

QQ图片20221107153127_副本.png▲3号位置处2.4G、5G信号强度以及Speedtest测试

QQ图片20221107153842_副本.png▲4号位置处2.4G、5G信号强度以及Speedtest测试

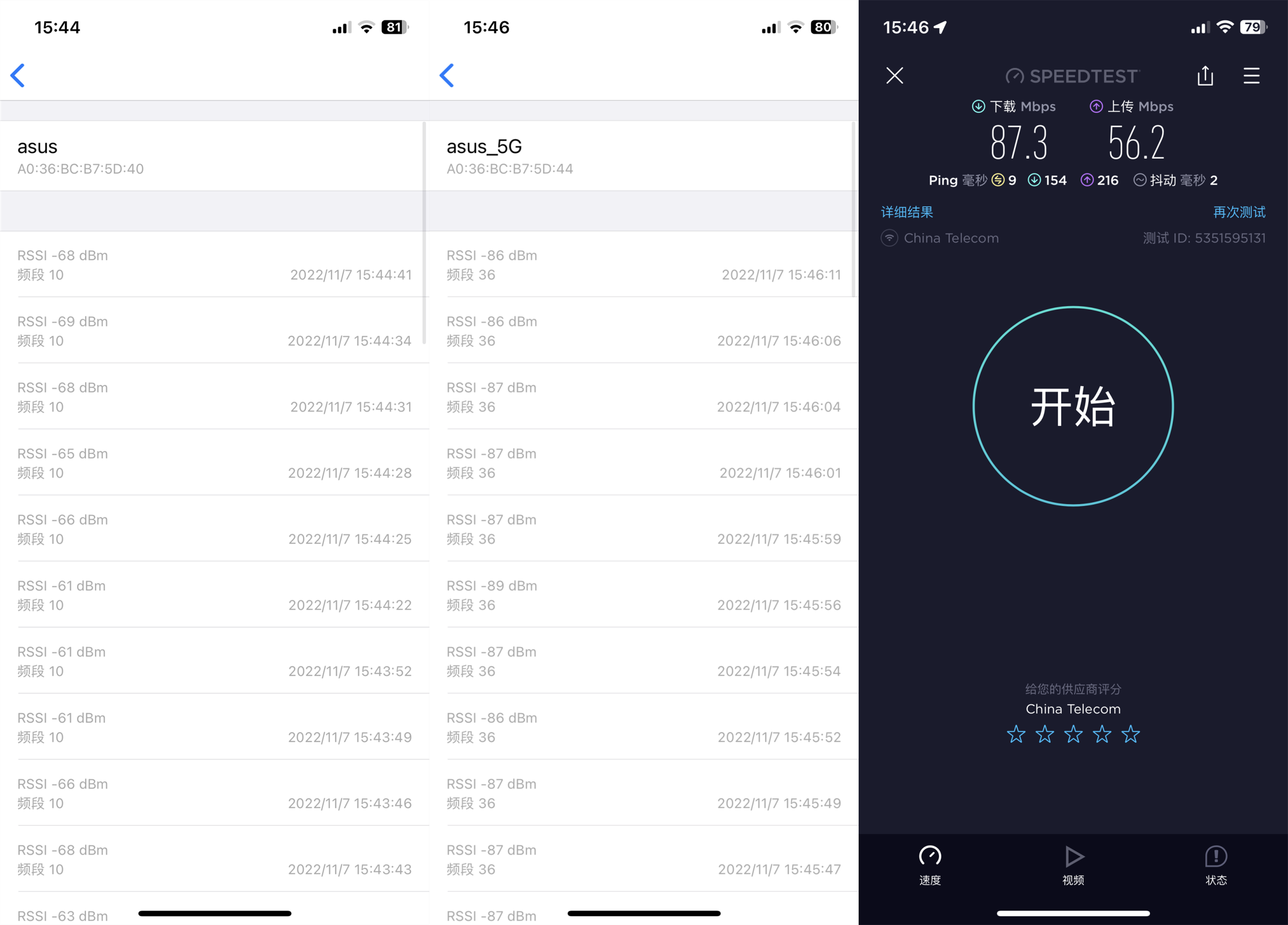

QQ图片20221107154212_副本.png▲5号位置处2.4G、5G信号强度以及Speedtest测试

QQ图片20221107154731_副本.png▲6号位置处2.4G、5G信号强度以及Speedtest测试

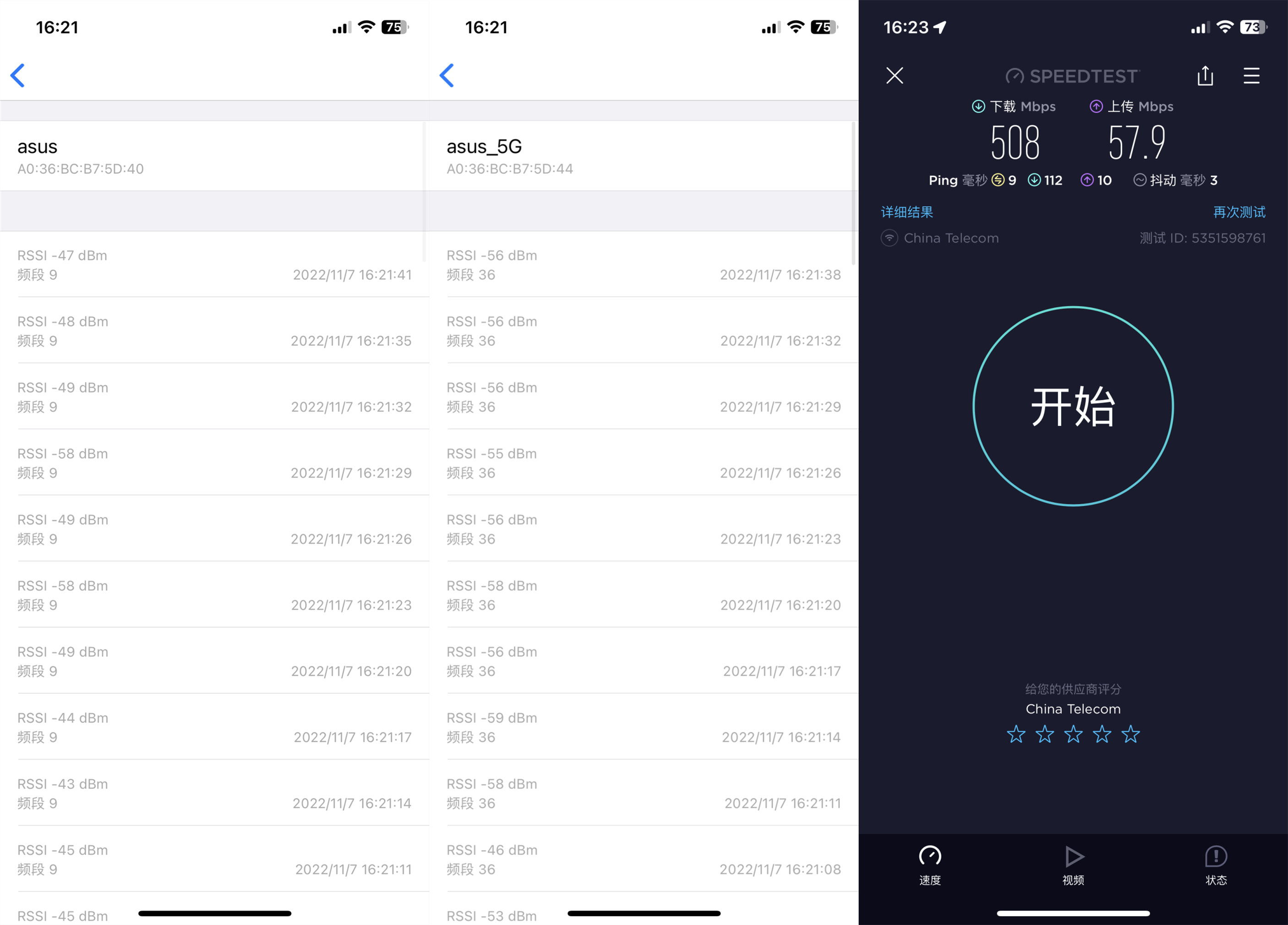

QQ图片20221107165941_副本.png▲7号位置处2.4G、5G信号强度以及Speedtest测试

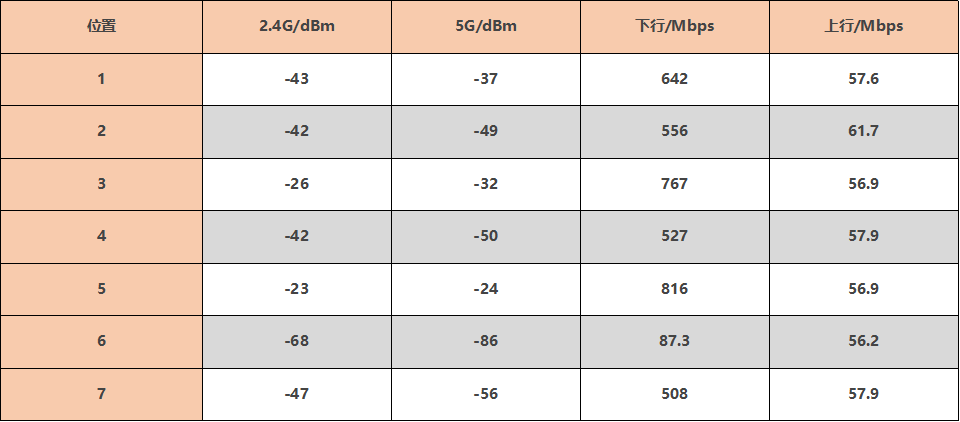

QQ图片20221107193428.png▲数据汇总

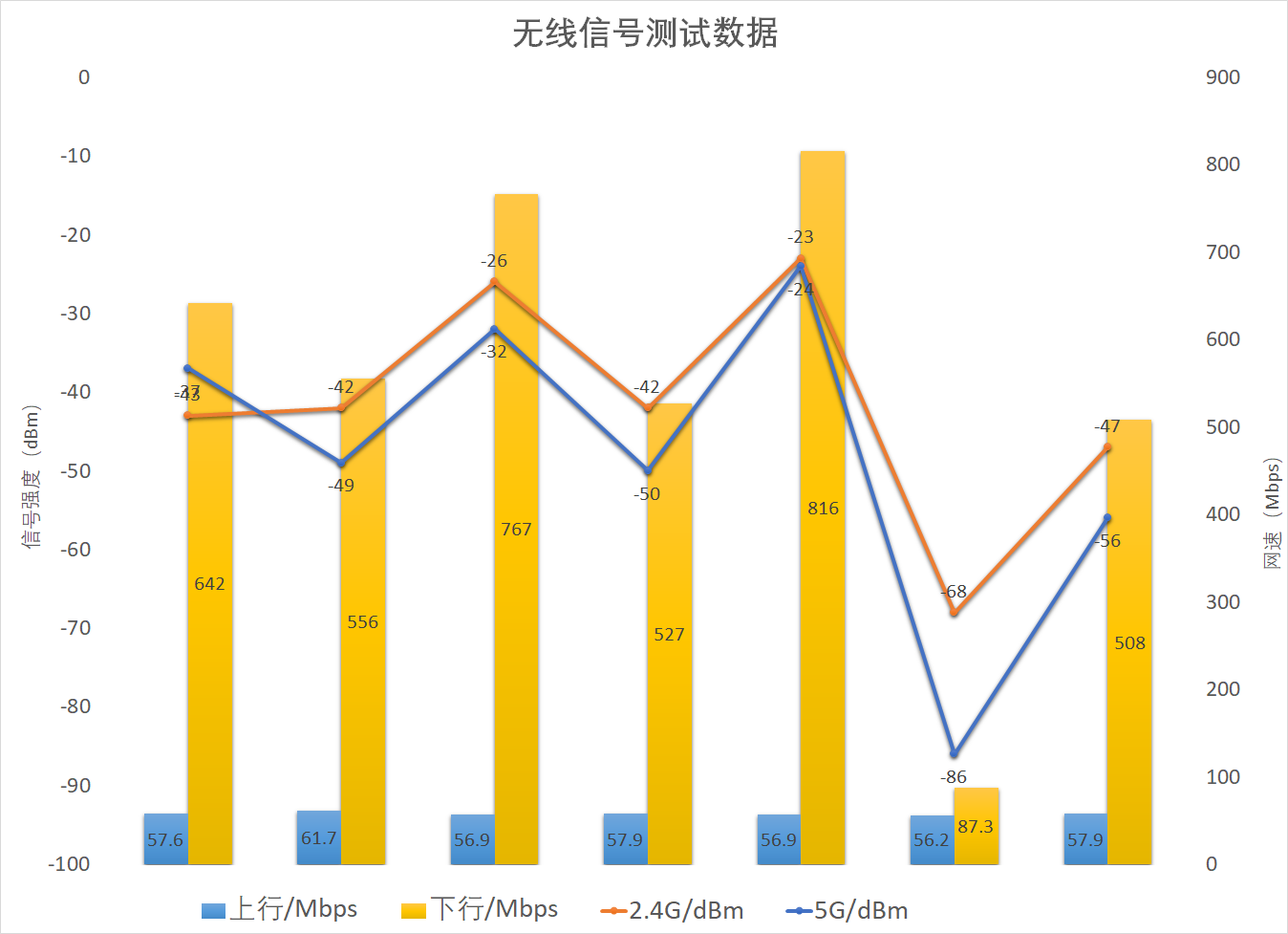

QQ图片20221107193440.png▲图表汇总

漫游测试

QQ图片20181219190149.png▲漫游路线为A-B-D-E来回

无线回程

QQ图片20221108144635_副本.png▲使用iPhone12 ping网关,漫游路线为A-B-D-E,整个过程丢0个包,漫游1次,漫游切换时丢0个包

QQ图片20221108143725_副本.png▲使用iPhone12 ping网关,漫游路线为E-D-B-A,整个过程丢0个包,漫游1次,漫游切换时丢0个包

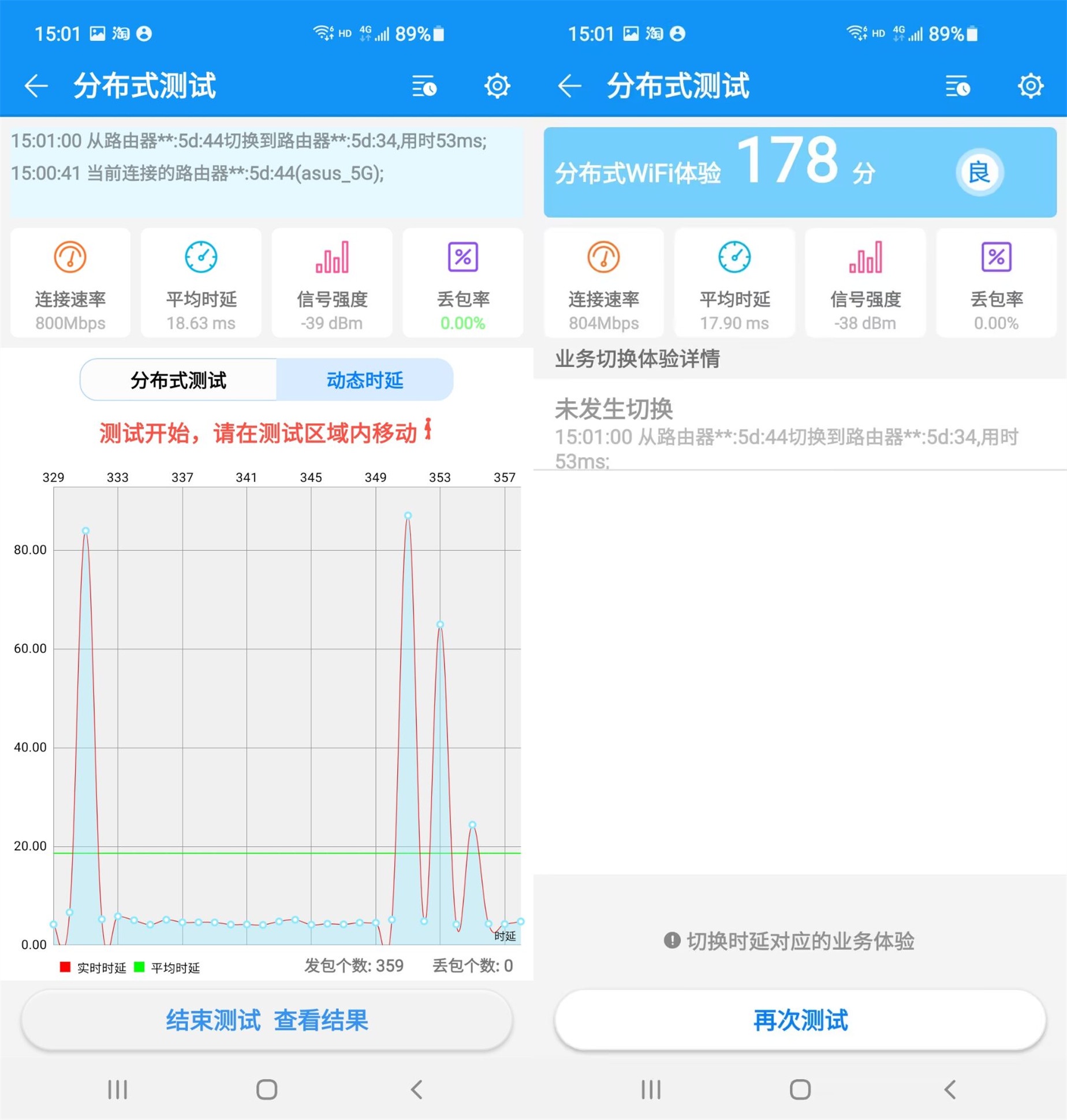

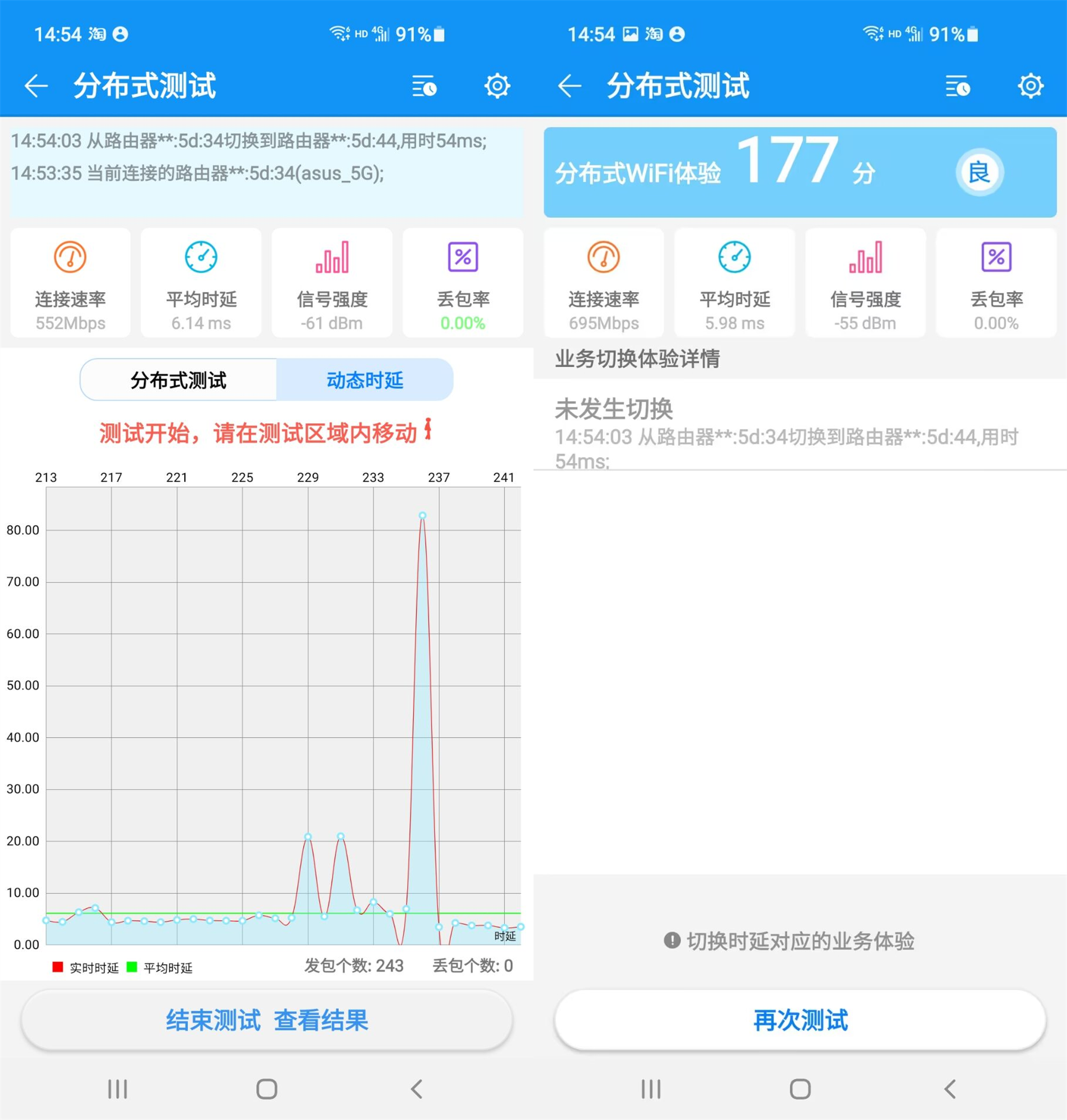

QQ图片20221108145836_副本.png▲使用S10 ping网关,漫游路线为A-B-D-E,整个过程丢0个包,漫游1次,漫游切换时丢0个包

QQ图片20221108145733_副本.png▲使用S10 ping网关,漫游路线为E-D-B-A,整个过程丢0个包,漫游1次,漫游切换时丢0个包

有线回程

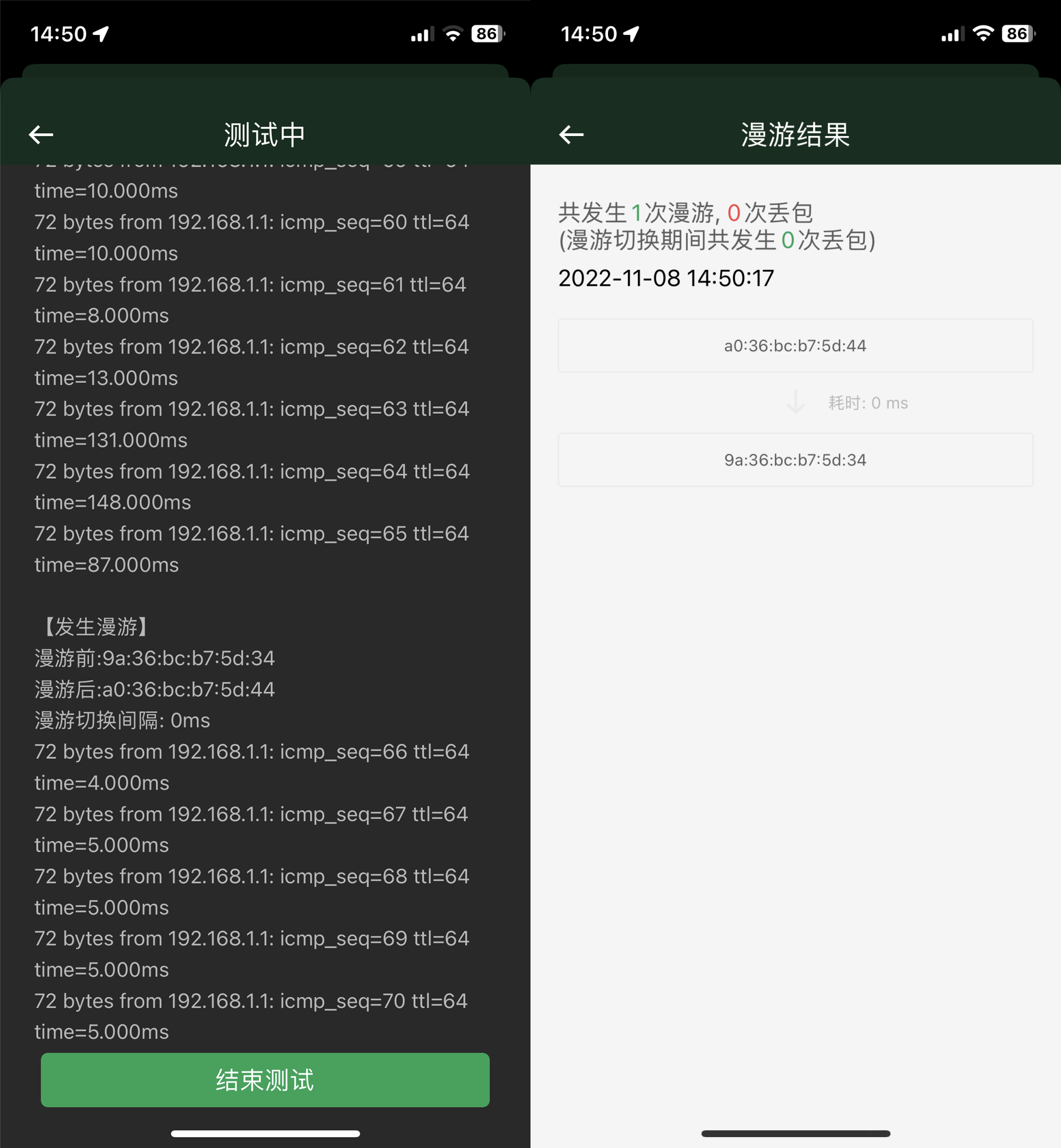

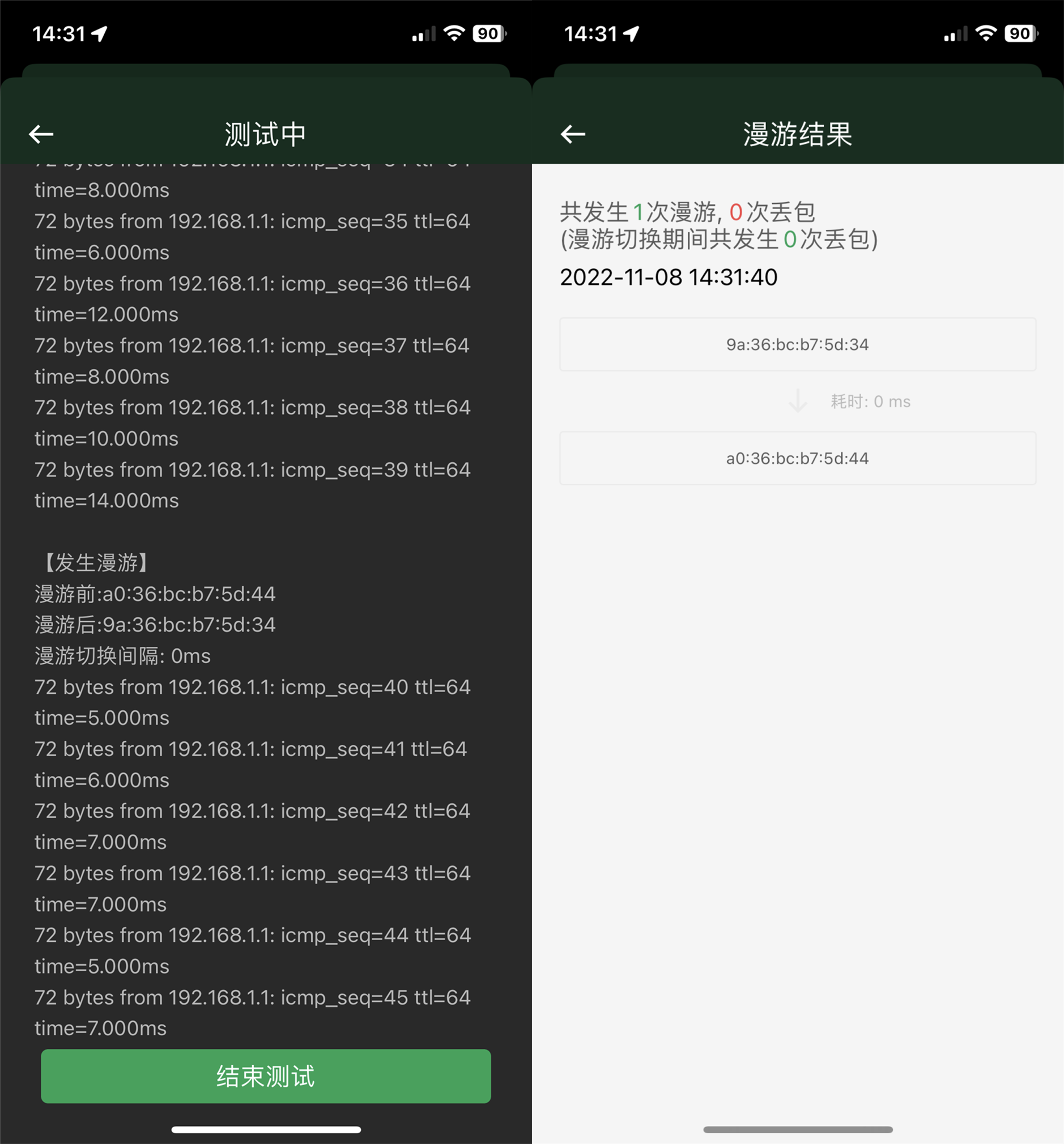

QQ图片20221108145121_副本.png▲使用iPhone12 ping网关,漫游路线为A-B-D-E,整个过程丢0个包,漫游1次,漫游切换时丢0个包

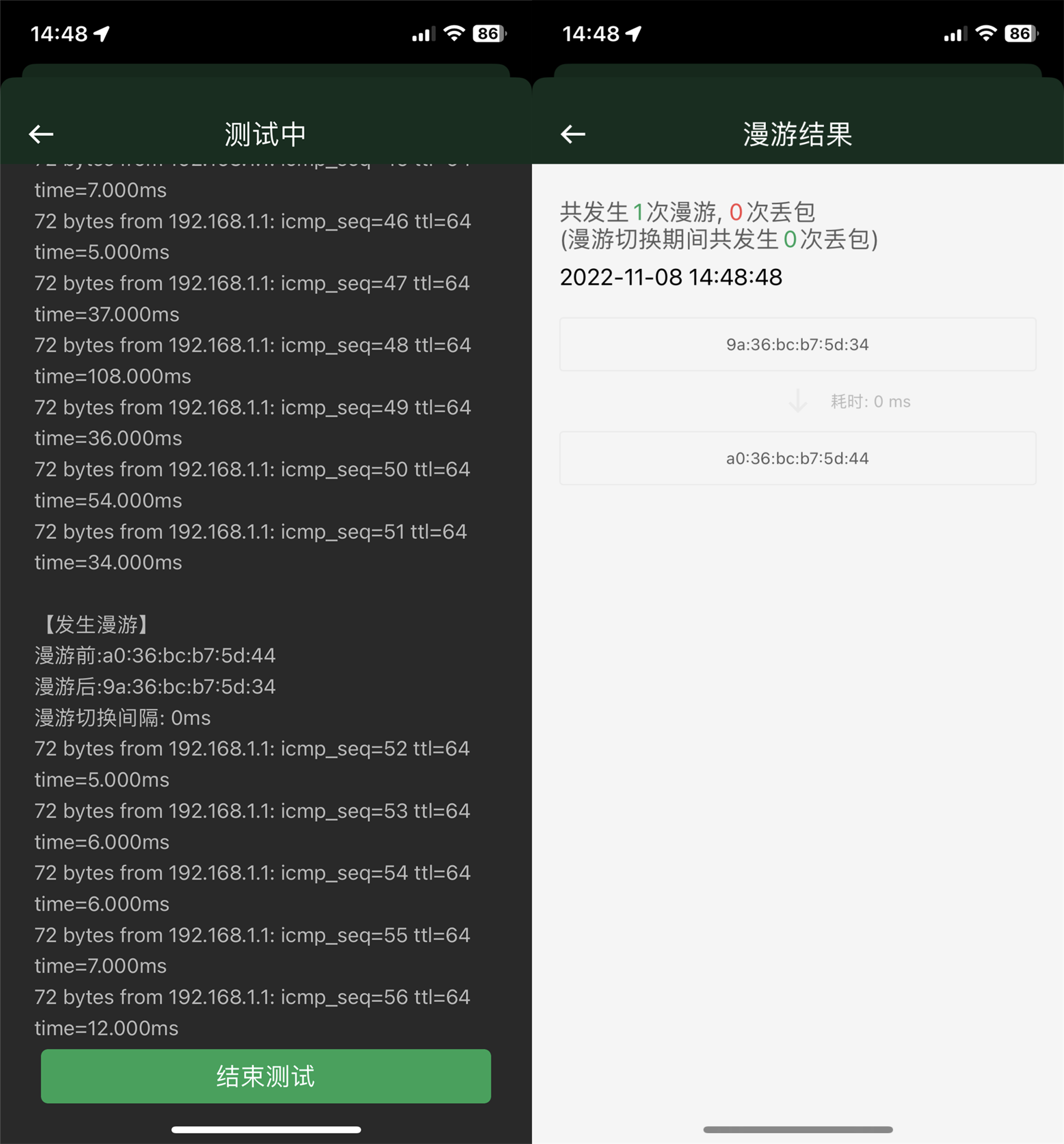

QQ图片20221108145031_副本.png▲使用iPhone12 ping网关,漫游路线为E-D-B-A,整个过程丢0个包,漫游1次,漫游切换时丢0个包

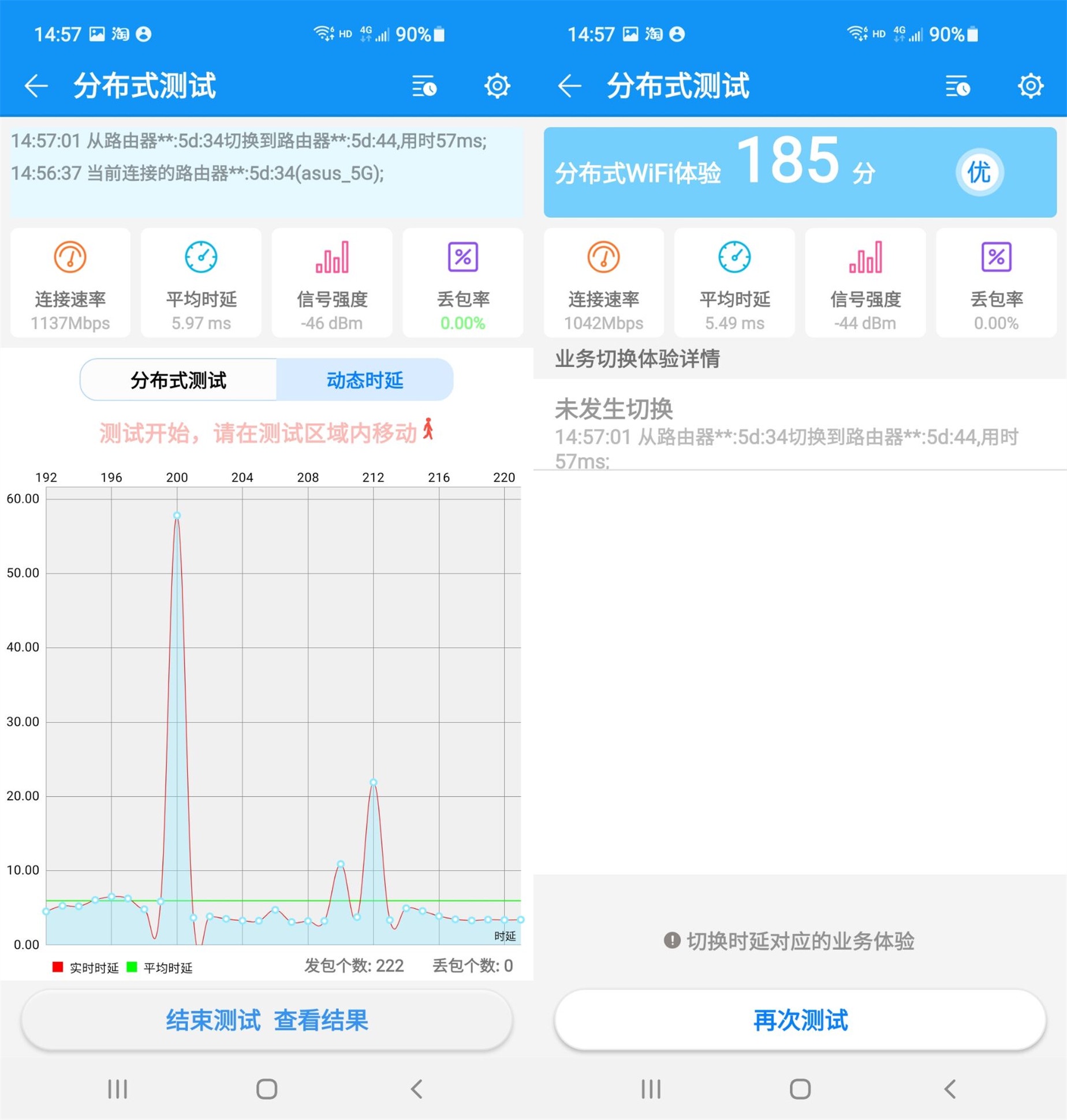

QQ图片20221108145955_副本.jpg▲使用S10 ping网关,漫游路线为A-B-D-E,整个过程丢0个包,漫游1次,漫游切换时丢0个包

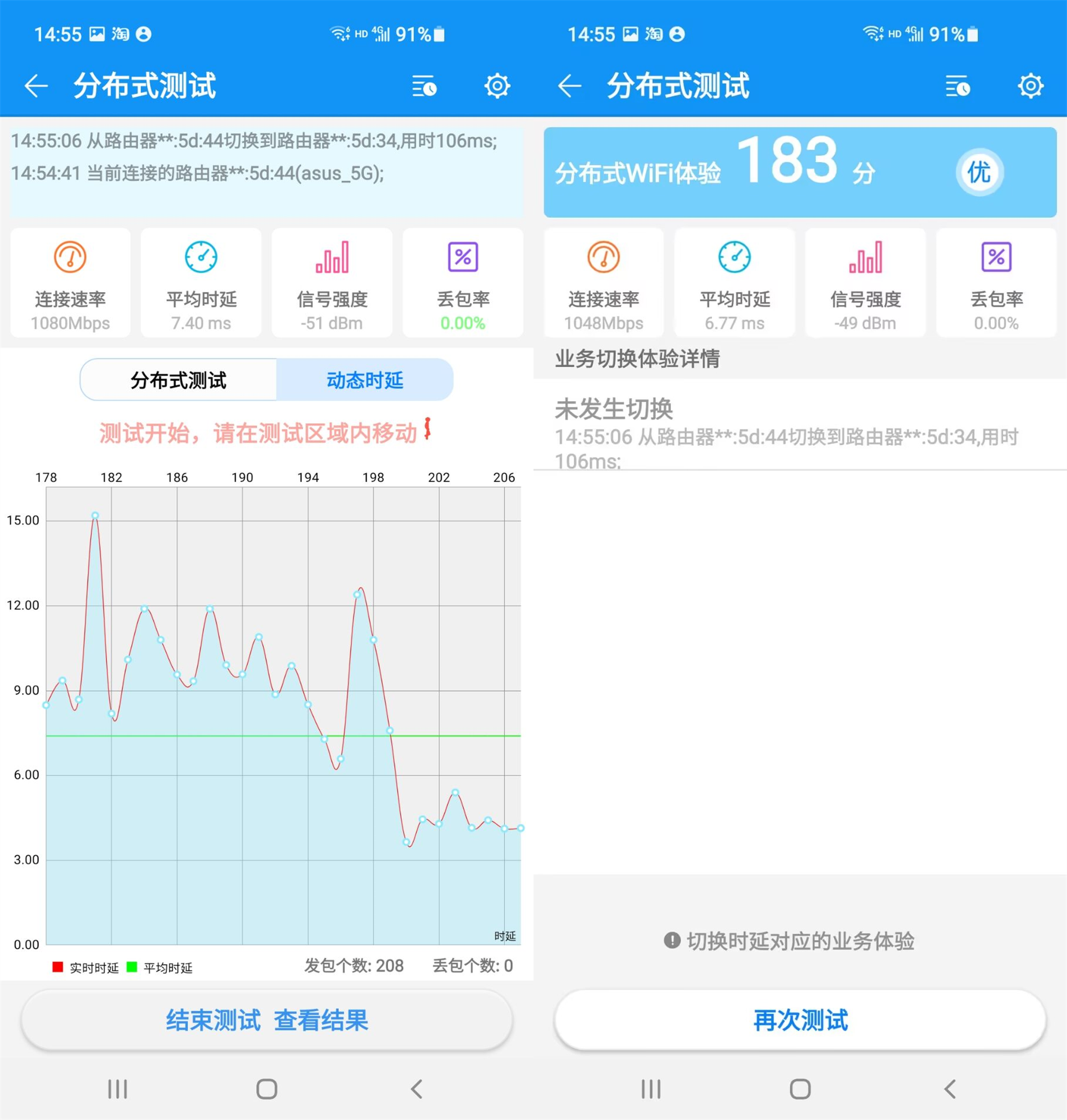

QQ图片20221108150205_副本.jpg▲使用S10 ping网关,漫游路线为E-D-B-A,整个过程丢0个包,漫游1次,漫游切换时丢0个包

温度和功耗

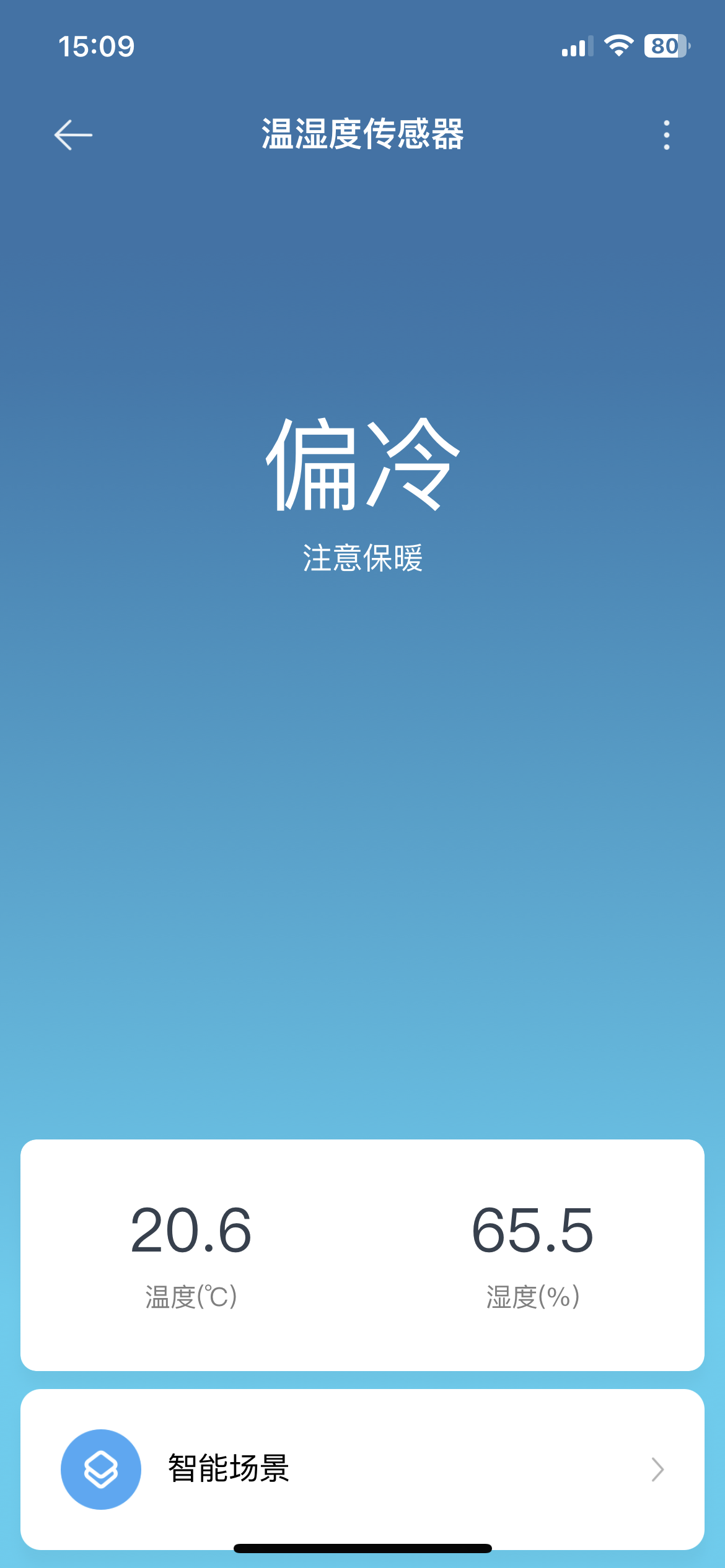

QQ图片20221108151013.png▲室内温度在20.6度左右,湿度在65.5%附近

QQ图片20221108151933.png▲两台XD4 PRO采用5G频段无线回程组网;主XD4 PRO占用WAN和LAN,带机数量6台;副XD4 PRO所有有线端口都空闲,带机数量4台

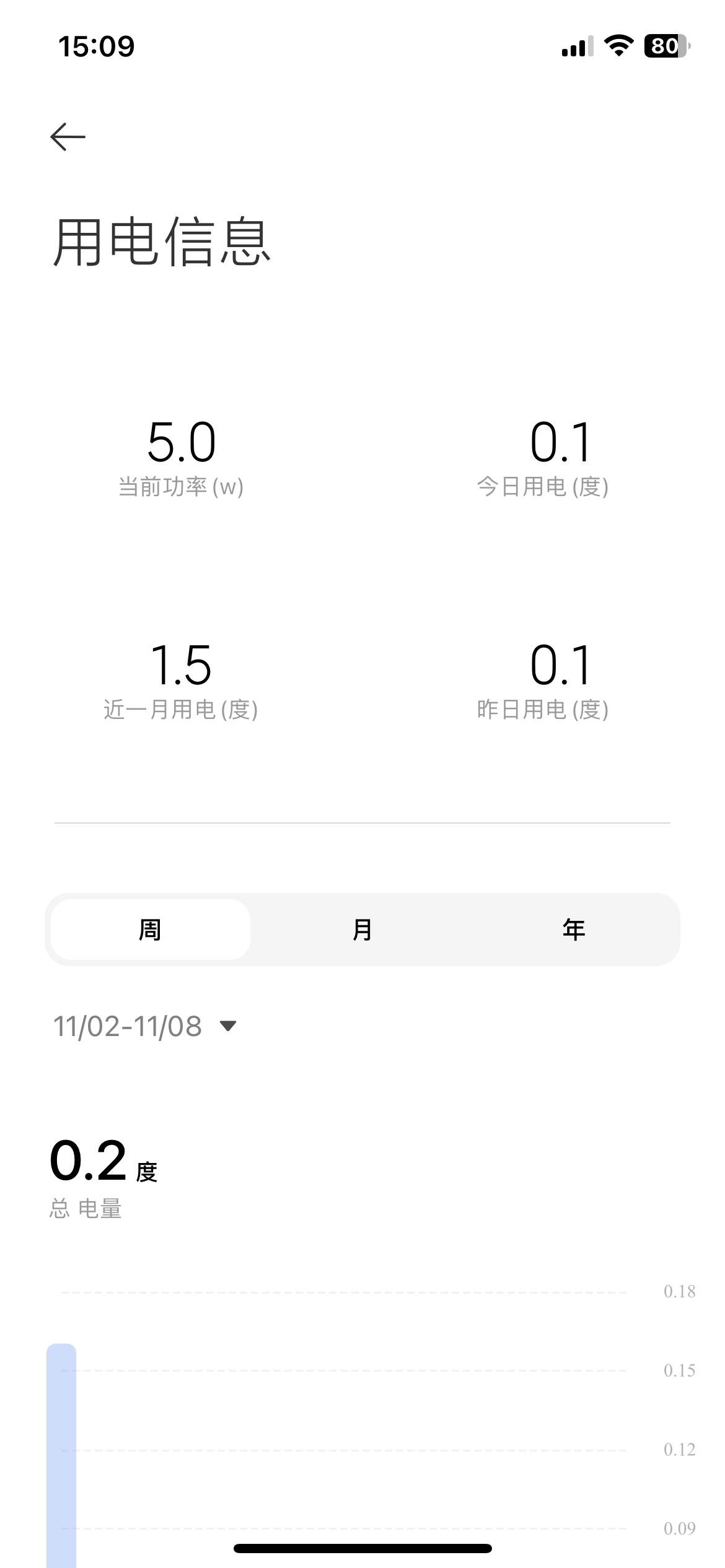

QQ图片20221108151016.png▲主XD4 PRO的功耗在5.0W左右,24小时用电量在0.1度左右

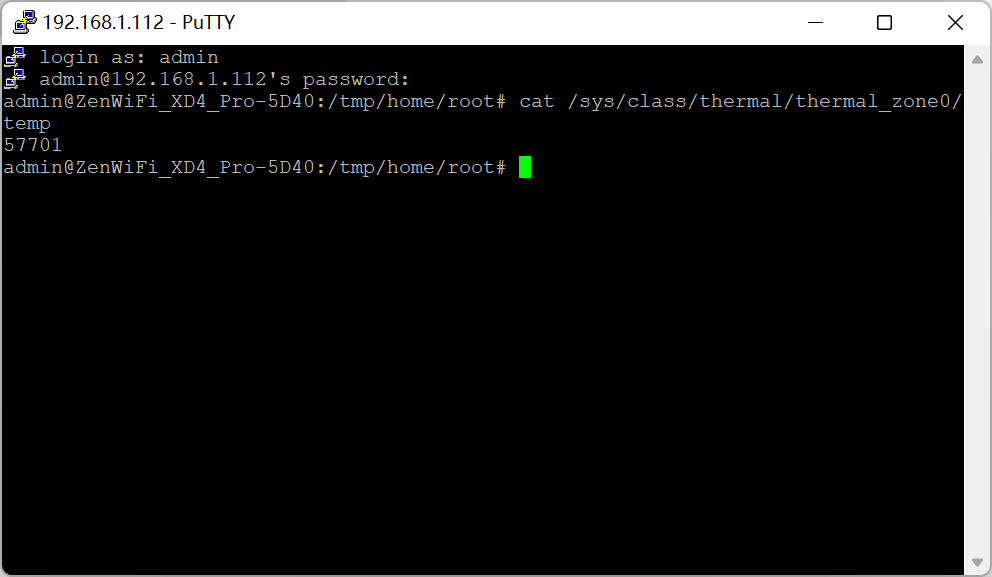

QQ图片20221108152221.png▲此时主XD4 PRO的SoC温度在57.7度左右

QQ图片20221108153222.png▲副XD4 PRO的功耗在4.0W左右,24小时用电量在0.08度左右

QQ图片20221108152346.png▲此时副XD4 PRO的SoC温度在55.2度左右

总结


硬件 •SoC:BCM6756,集成4核心ARM Cortex A7 CPU,1.7GHz主频;具有双802.11ax 两个空间流 (2×2) 160MHz WLAN 无线电

•RAM:容量为512MB

•FLASH芯片:容量为128MB

•PHY芯片:bcm850212e

•2.4G芯片:由SoC BCM6756提供,FEM是94346HT

•5G芯片:由SoC BCM6756提供,FEM是sky85743

散热

•被动散热

端口 •带有1个千兆 WAN口,1个千兆LAN口

固件

•支持Aimesh2.0

•支持160MHz频宽

•支持网易UU加速器
