超微Super Micro X13SRA-TF评测

2023年2月24日 09:21
阅读 6万5325
0

  Intel 12和13代桌面级酷睿不仅IPC得到了大幅提升,同时其大小核异构设计也让核心数实现了突破性增长。而自从Skylake-X以后,Intel就再也没有更新过HEDT产品线,I9-10980XE早已不复当年之勇。曾经盖世无双的核心数被13900K反超,原本引以为傲的四通道被冲到8000+频率的DDR5无情地摩擦,本来无与伦比的PCI-E通道数已经落后PCI-E 5.0两个世代,以Core-X为代表的HEDT平台似乎已经失去了其存在的意义。

  所以Intel在这一代将原有的HEDT和WorkStation级别产品进行了合并,Sapphire Rapids的Xeon-W34XX取代了原有的Core-X以及Icelake的XeonW,成为了新一代工作站平台的领头羊。

外观

  近些年来CPU性能的不断提高,整个平台对主板品质的要求也提升到了一个新的层次。消费级主板市场目前主要被A/G/M御三家所主导,然而转到工作站/服务器这种专业平台的时候,我相信很多资深用户心中第一个出现的名字并不是御三家,而是在消费很少出现的Super Micro超微。一直以来,Super Micro以其出色的做工和卓越的稳定性占据着专业领域的一席之地。随着Intel基于Sapphire Rapids架构的Work Station级别Xeon处理器问世,Super Micro也在第一时间发布了自己基于W790芯片组单路的工作站主板。

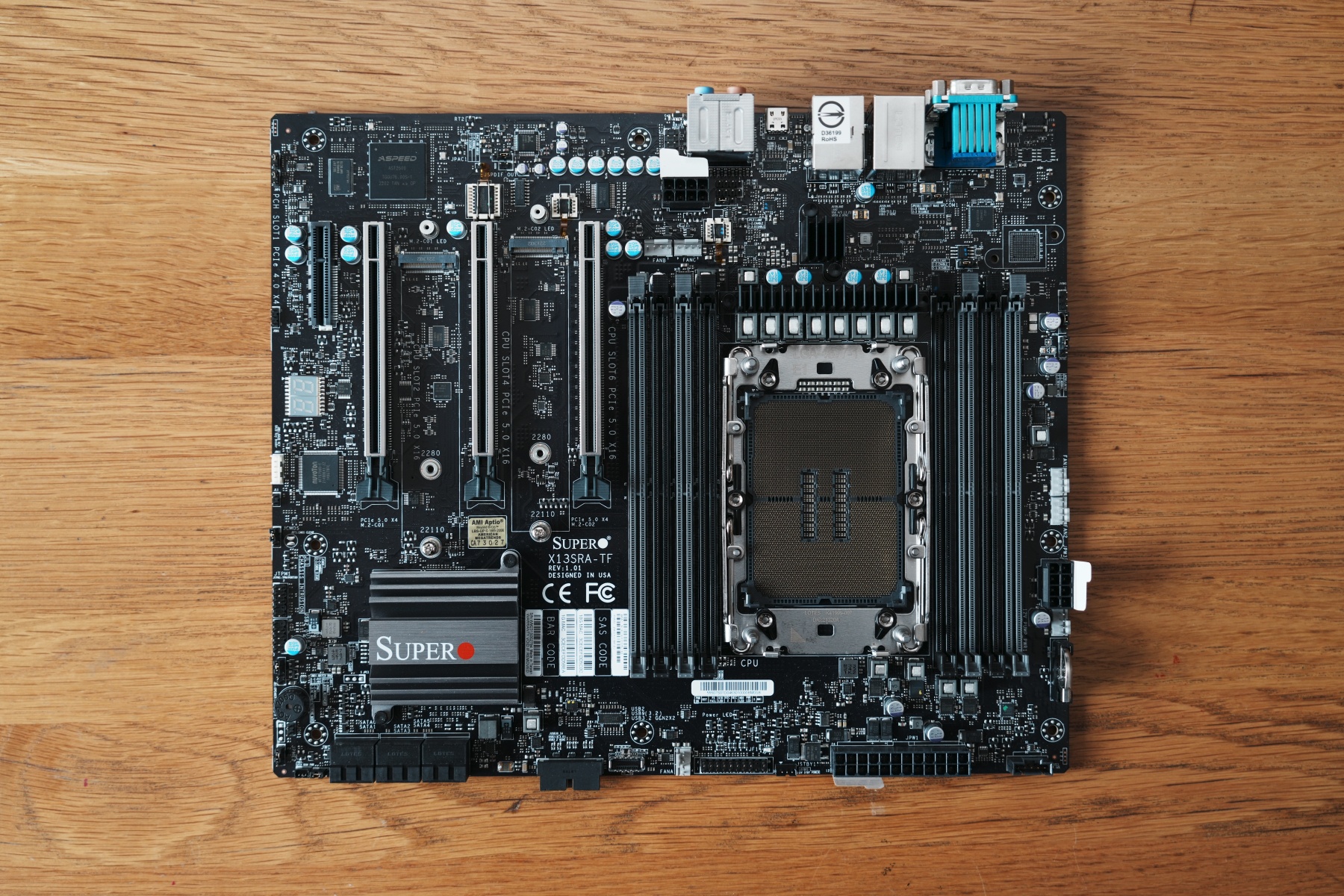

  首发的两款型号分别是X13SWA-TF和X13SRA-TF,本次来到我们评测室的便是后者。 01.JPG   X13SRA-TF采用SSI-CEB版型设计,长度和一般ATX主板一致,宽度略大一点,大部分ATX机箱可以兼容。

  Xeon W2400系列提供了56 LANE PCI-E通道,而3400系列的这个数字达到了夸张的112,即使单路CPU也能提供性极强的扩展性。X13SRA-TF主板提供3根PCI-E 5.0 X16插槽和2根M.2 PCI-E 5.0 X4 22110接口。这些全部来自于处理器的PCI-E通道直出,总计16x3+4x2=56,正好用尽W2400系列的全部PCI-E通道,而W3400系列就有点浪费了,如果想完全利用W3400系列的112通道,那么就要使用SSI-EEB版型的X13SWA-TF了。

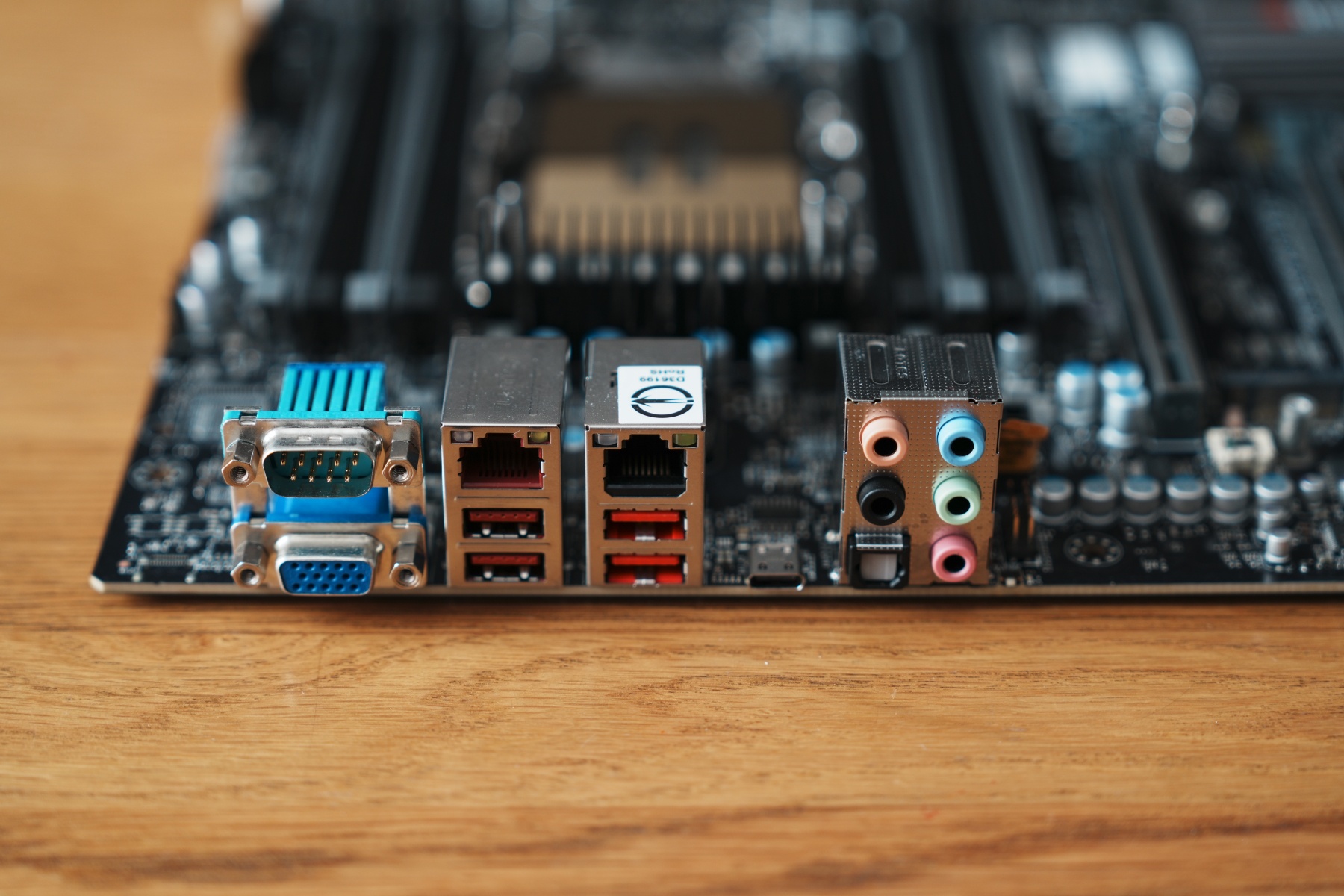

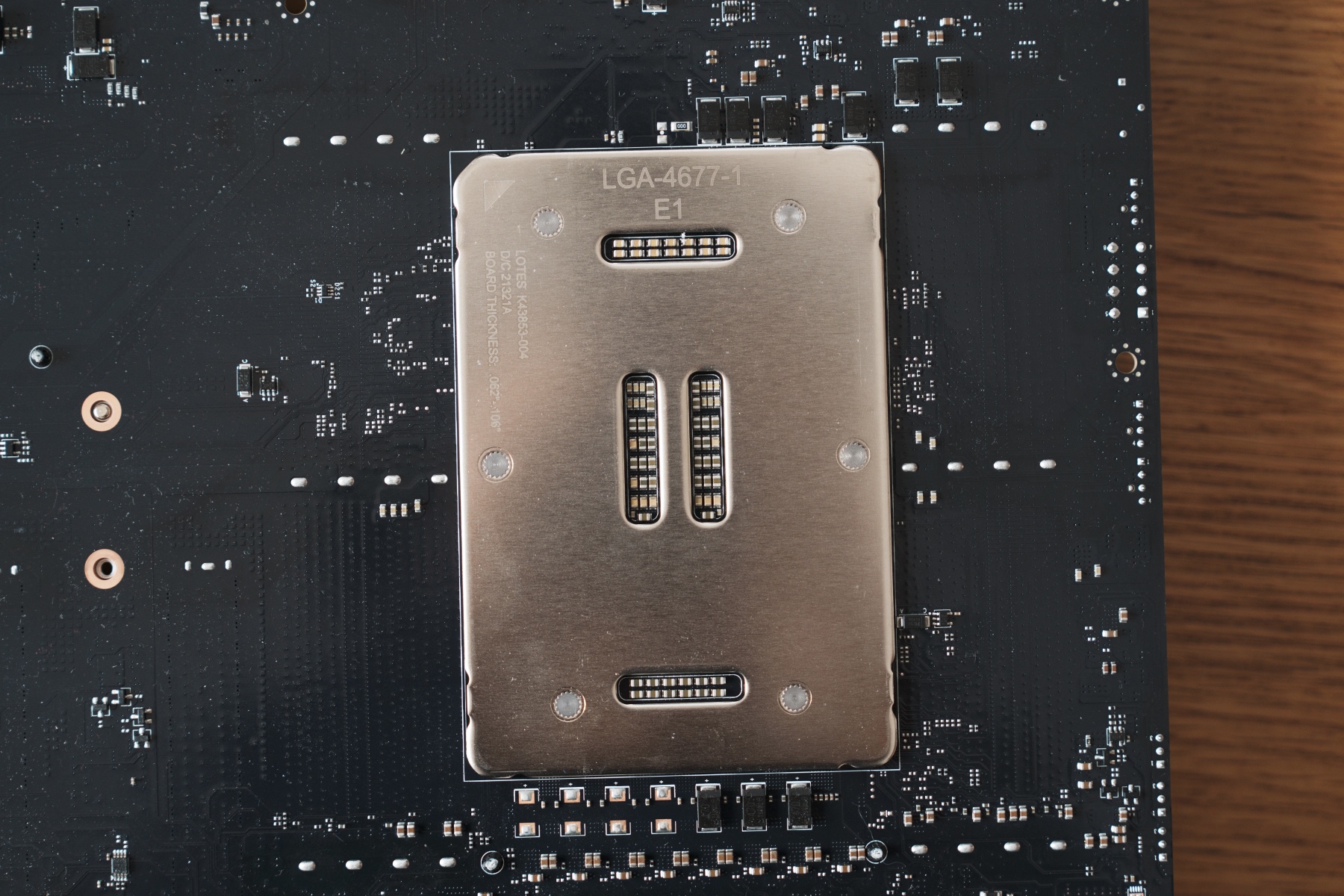

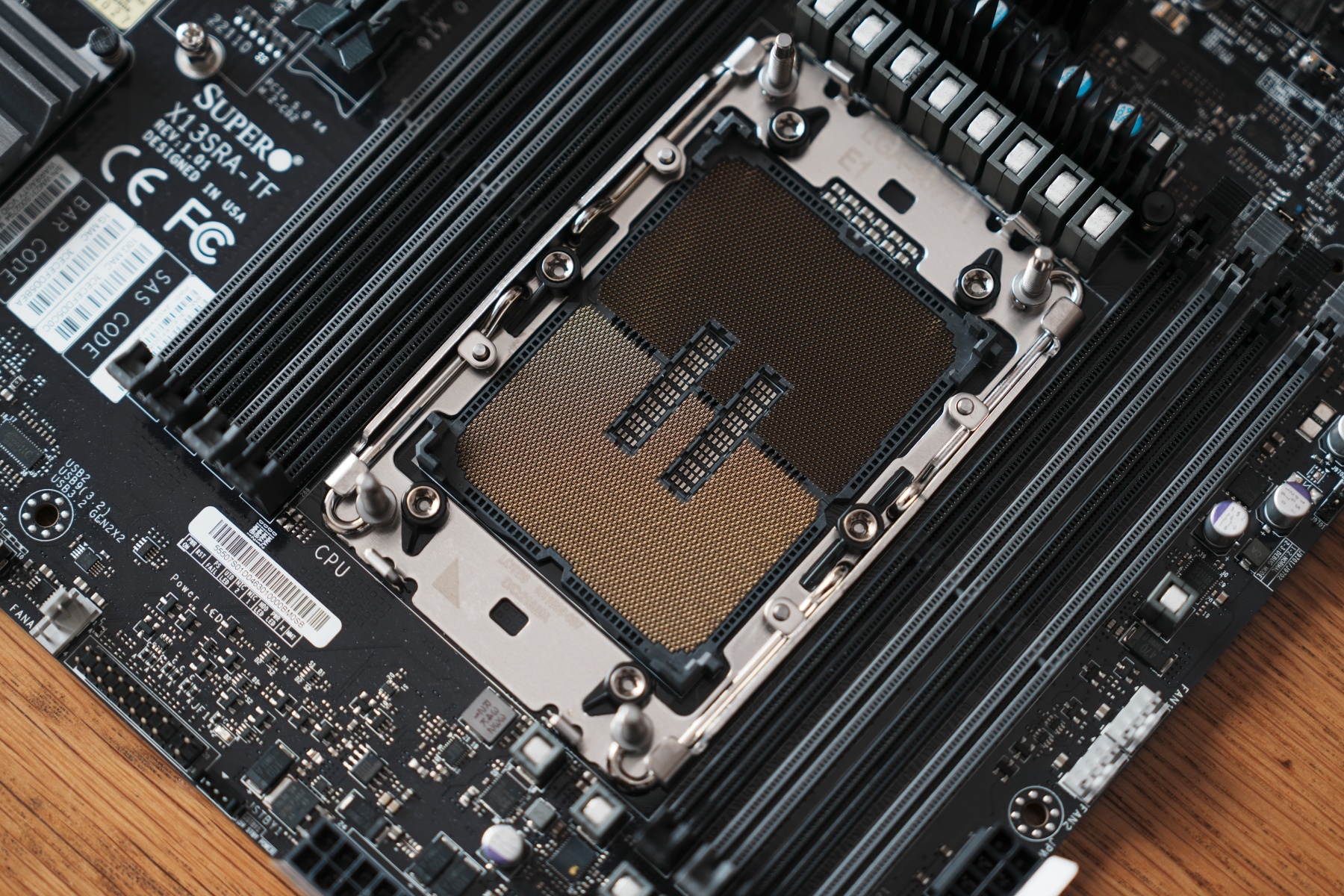

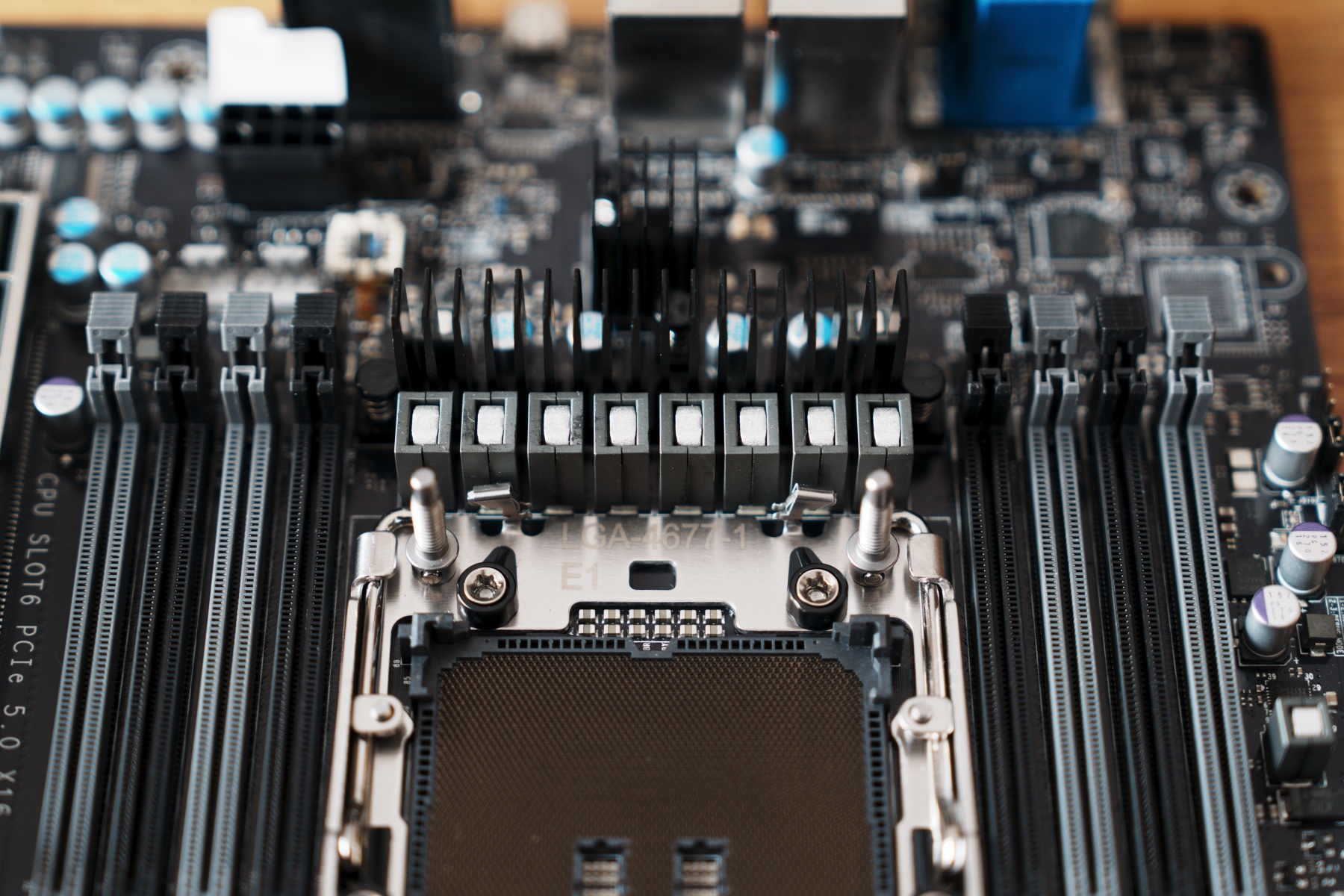

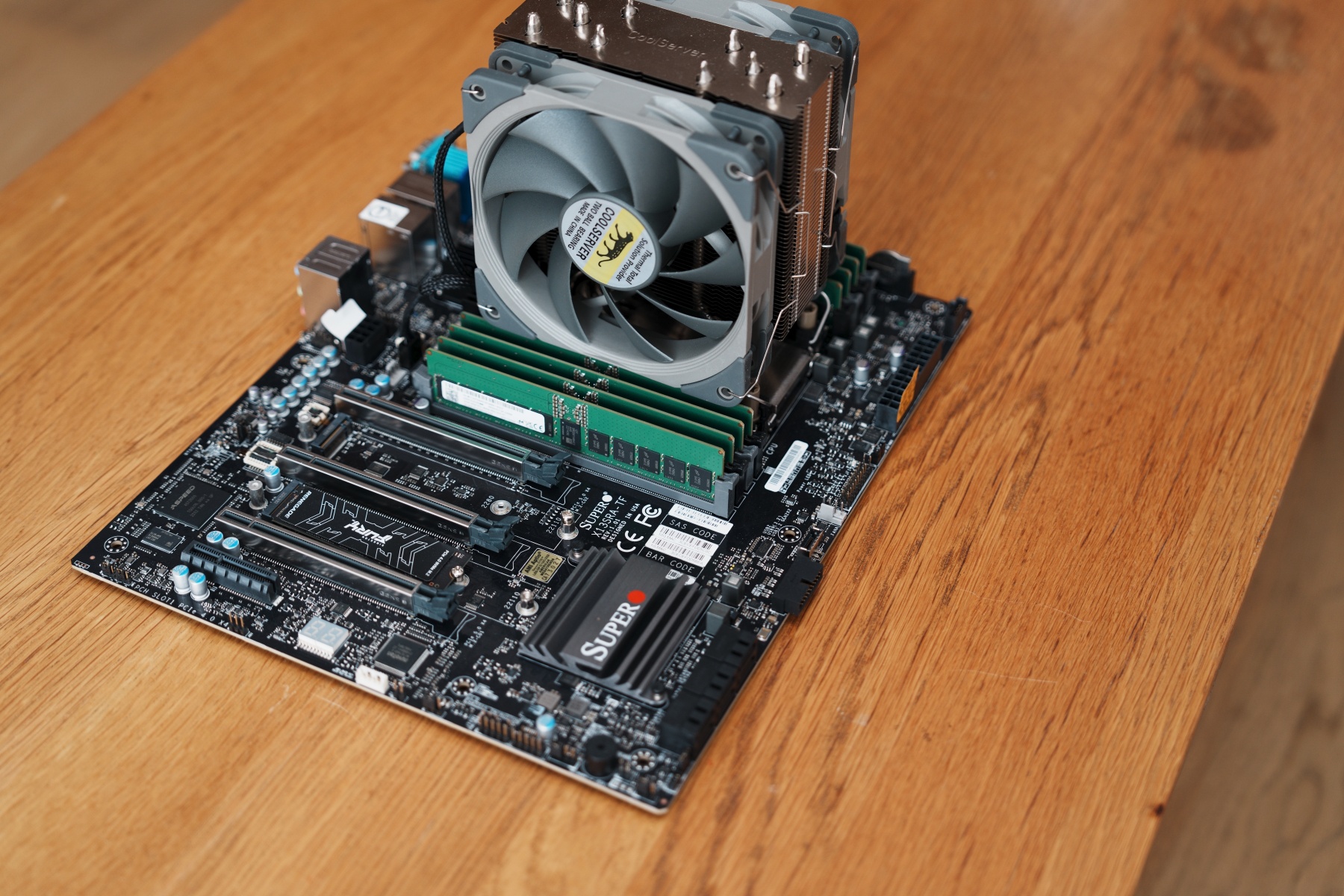

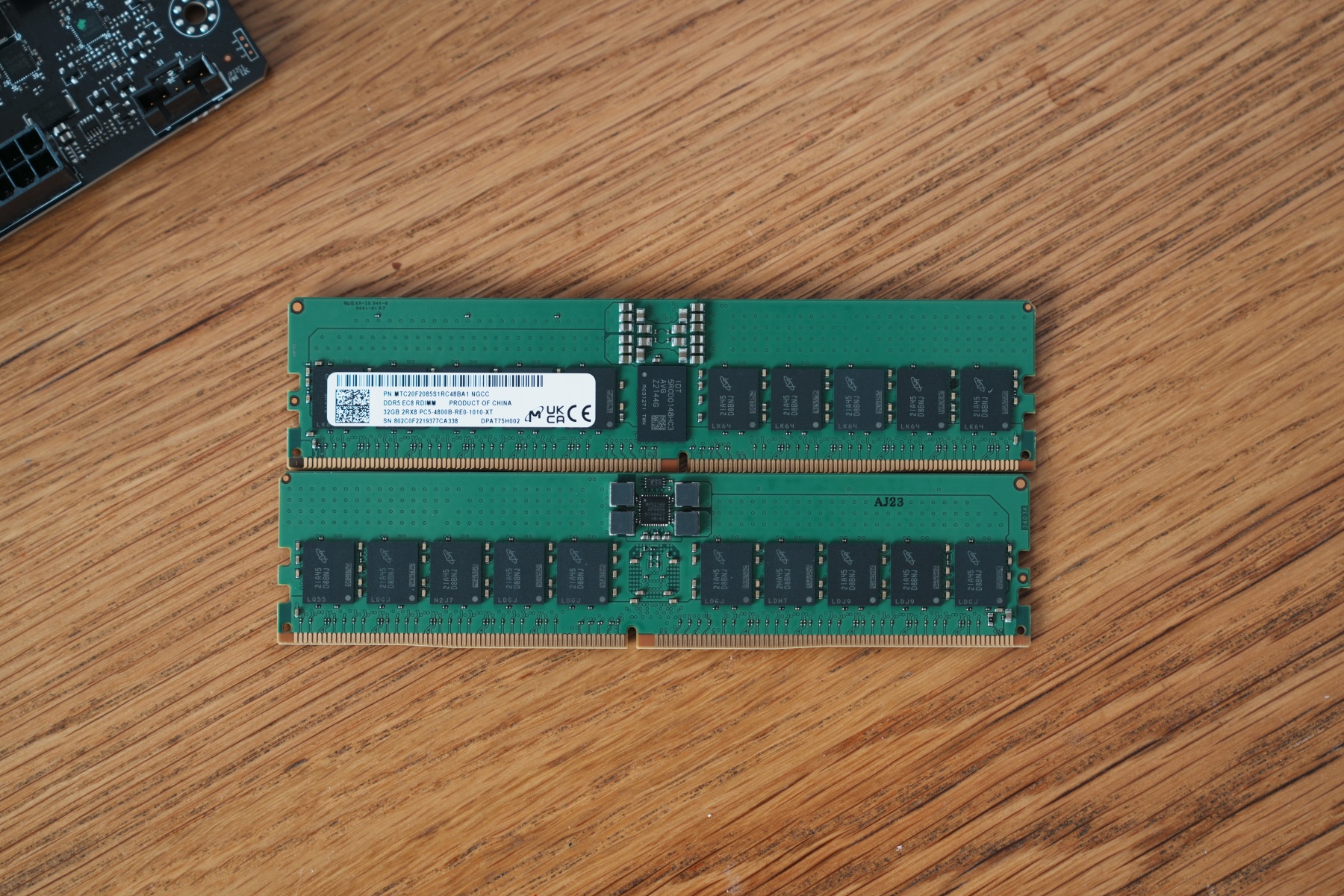

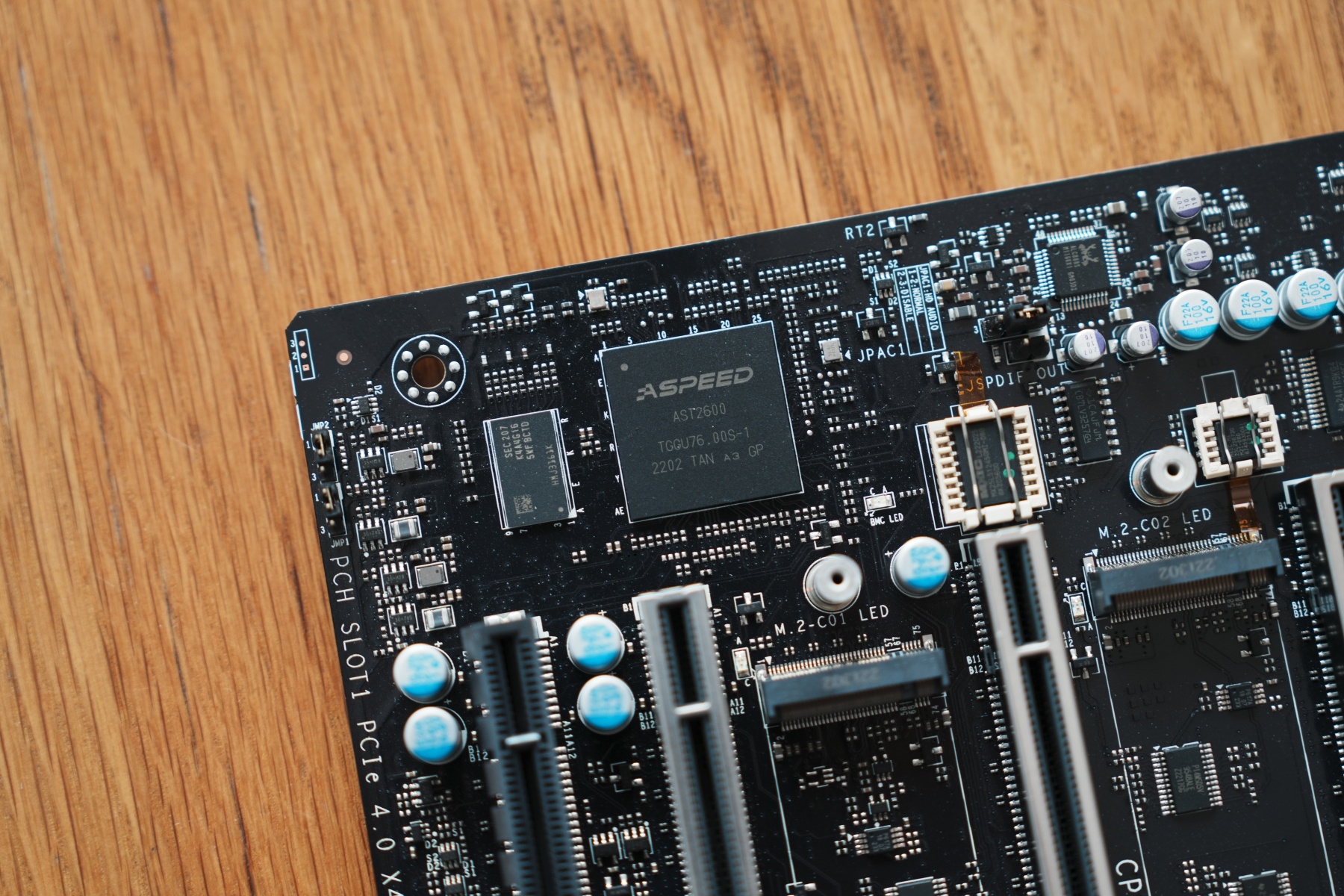

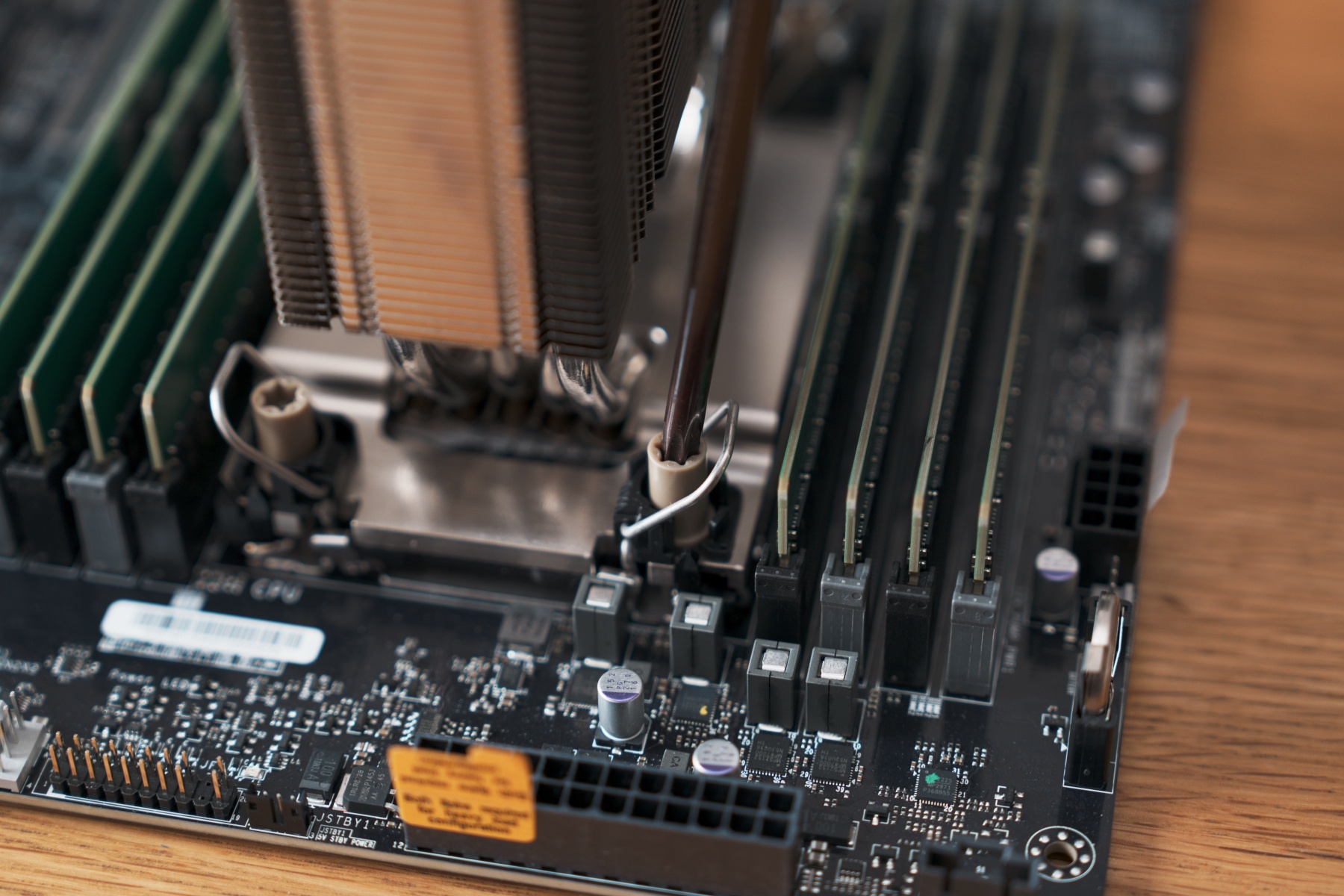

  值得一提的是由于受到桌面级酷睿处理器及Z690/Z790芯片组的限制,如果想在12/13代桌面平台上使用PCI-E 5.0的SSD时,必须要从CPU仅有的PCI-E 16X进行拆分,这样便导致显卡仅能使用X8的带宽。所以如果要实现在Intel平台上使用PCI-E 5.0的SSD并且显卡还不降带宽这种既要又要想法的话,那么W790是目前的不二选择。 02.JPG   LGA4677接口,巴掌大的CPU再度进化,这个CPU插座已经快赶上一台iphone mini大小了。 03.JPG   为了加固这样一个巨型的CPU插座,背面使用了厚重的金属块。 04.JPG   CPU核心采用8相供电,并且MOSFET散热也是处理得比较简单。可能我们习惯了Z690/Z790上那些豪华的堆料竞赛,看到这样的供电不免有些担心。实际上这套配置处理350W的W3400问题是不大的,但如果超频起来还是有些吃力。 05.JPG   CPU的安装方式和桌面平台大相径庭,我们习惯安装CPU的方法是先将CPU放在插槽里——扣上扣具——再安装散热器。而LGA4677的安装方式是先使用支架将CPU安装在散热器上,然后再将散热器和CPU一起安装再插槽里,最后再用T30六角螺丝刀上紧。这种安装方式从LGA3467世代便如此,而且如果最后螺丝没有上紧的话,可能会导致内存或者PCI-E插槽不识别,甚至可能点都点不亮。而桌面平台的螺丝上不紧最多也就是散热效果差而已,所以大家使用大号XEON处理器出现各种意想不到问题的时候,建议先检查一下螺丝是否上紧。 06.JPG   X13SRA-TF的另一大特点是板载了AST2600服务器管理芯片BMC提供服务,虽然这在服务器中比较常见,但在普通桌面平台是不存在的,即使是Workstation级产品也不是各个标配。 07.JPG   背部I/O接口的数量相比一些豪华的桌面平台主板确实少了一些,不过质量并不含糊,基于AQC113芯片的万兆网卡也是一大特色。 08.JPG   X13SRA-TF支持4通道DDR5-RDIMM内存,目前内存价格有如自由落体般下降,DDR5-RDIMM也逐渐开始进入合理价格区间,相比于普通的DDR5  增加了一枚寄存器芯片和20%的颗粒冗余,更适合长期稳定工作。 09.JPG   由于LGA4677平台刚刚发布,目前散热解决方案还较少。而部分高配的XEON处理器支持超频,想必这点会吸引不少散热器厂商跟进了 10.JPG

全新的BMC控制台

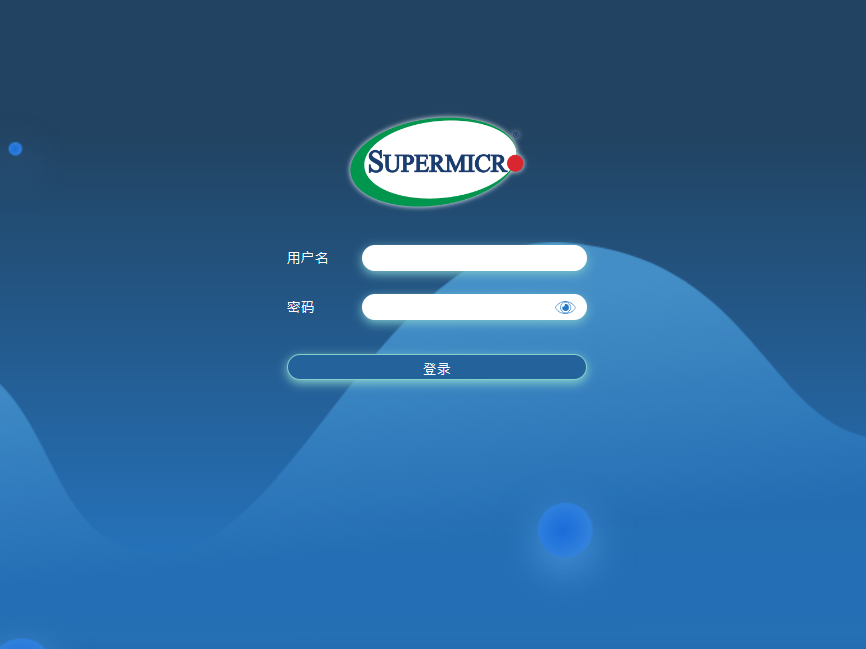

  将BMC网卡接入有线网络后,直接在浏览器中输入BMC的IP地址即可访问,用户名是大写的ADMIN,密码则是有两种可能。一种是印在主板标签上的BMC PWD,另一种则是BMC完全重置后恢复为与用户名相同的大写ADMIN。如果登录不进去可以尝试这两种可能性 11.png

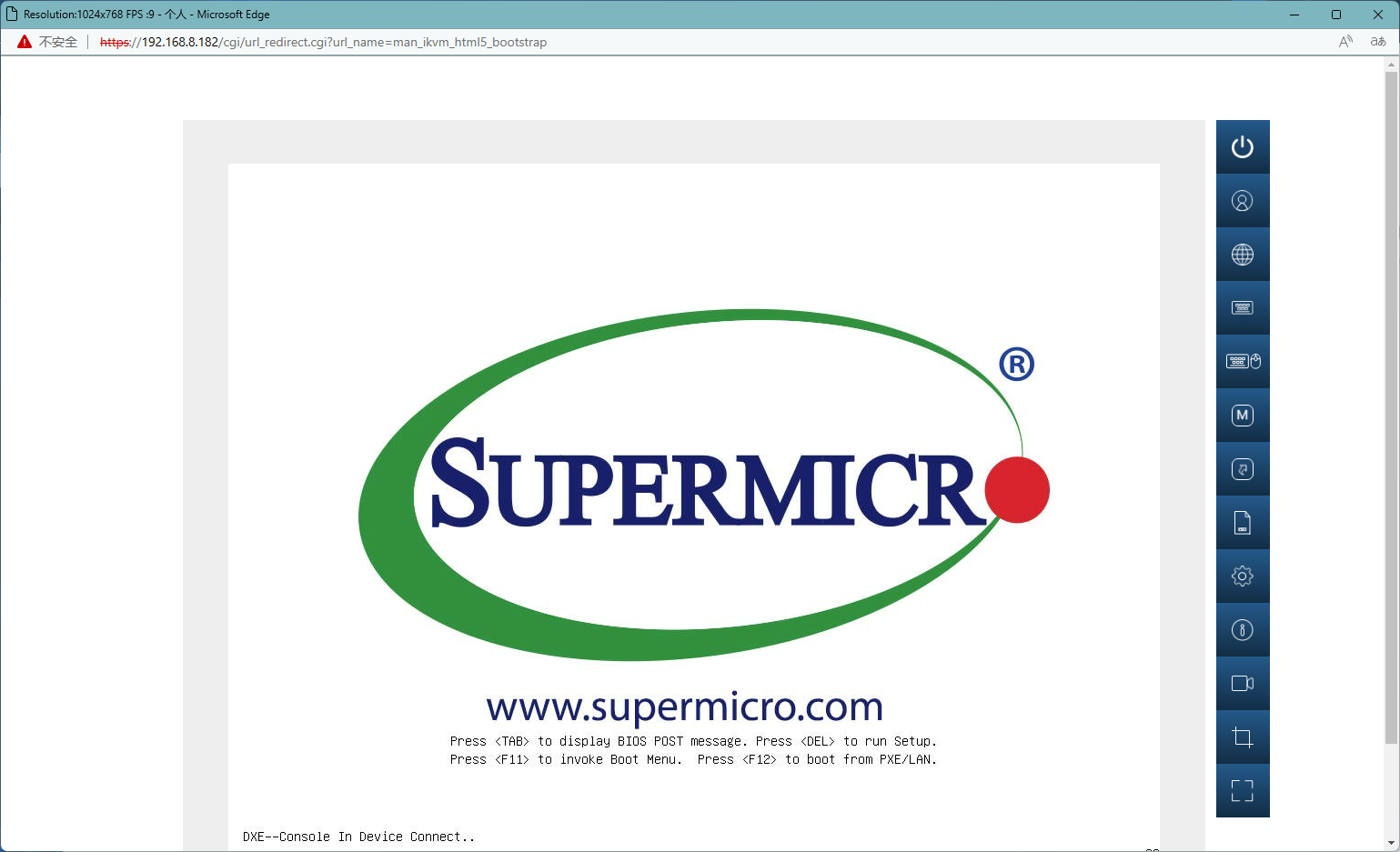

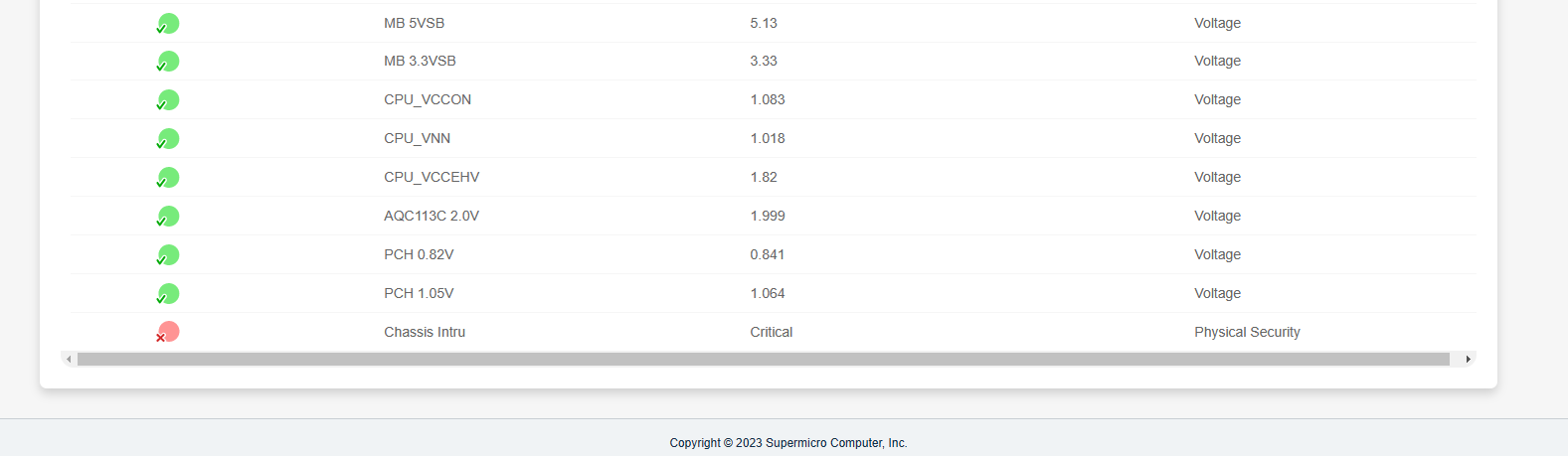

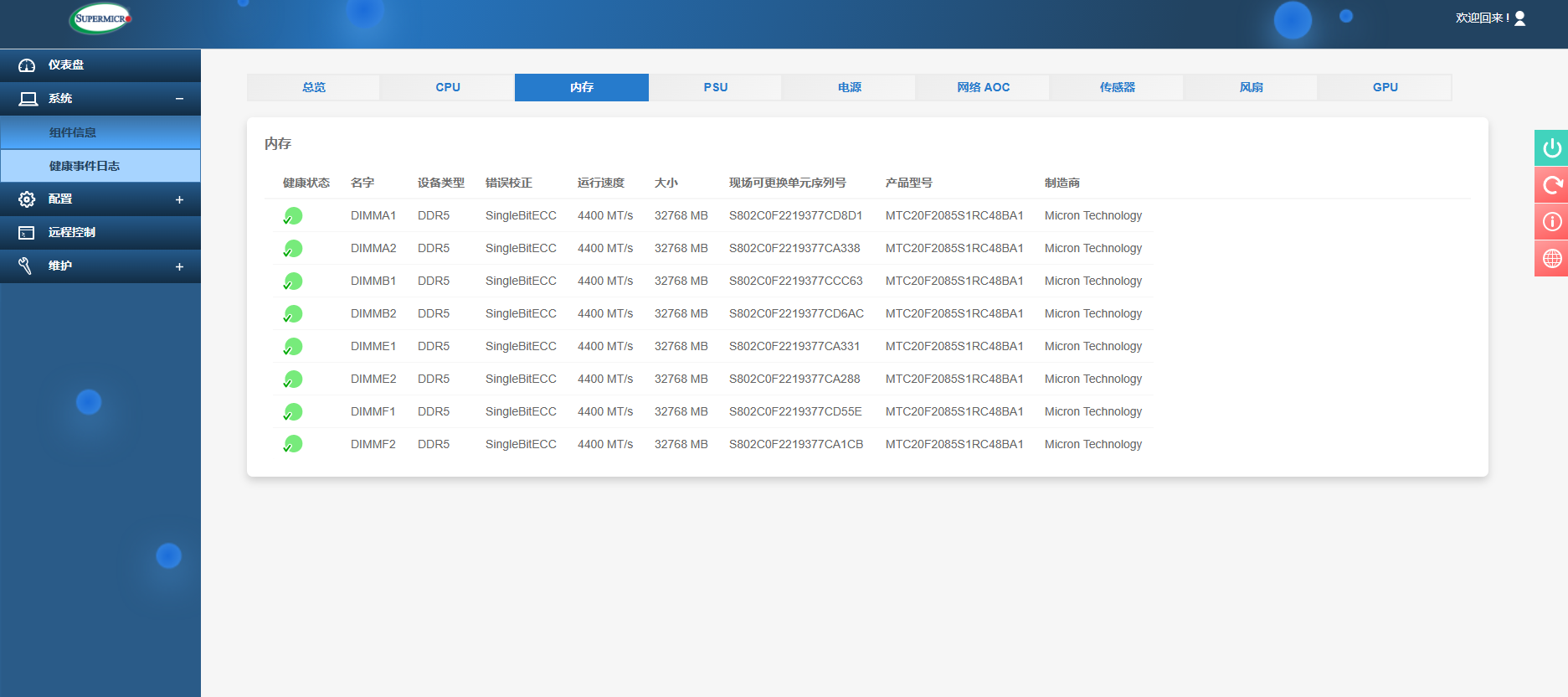

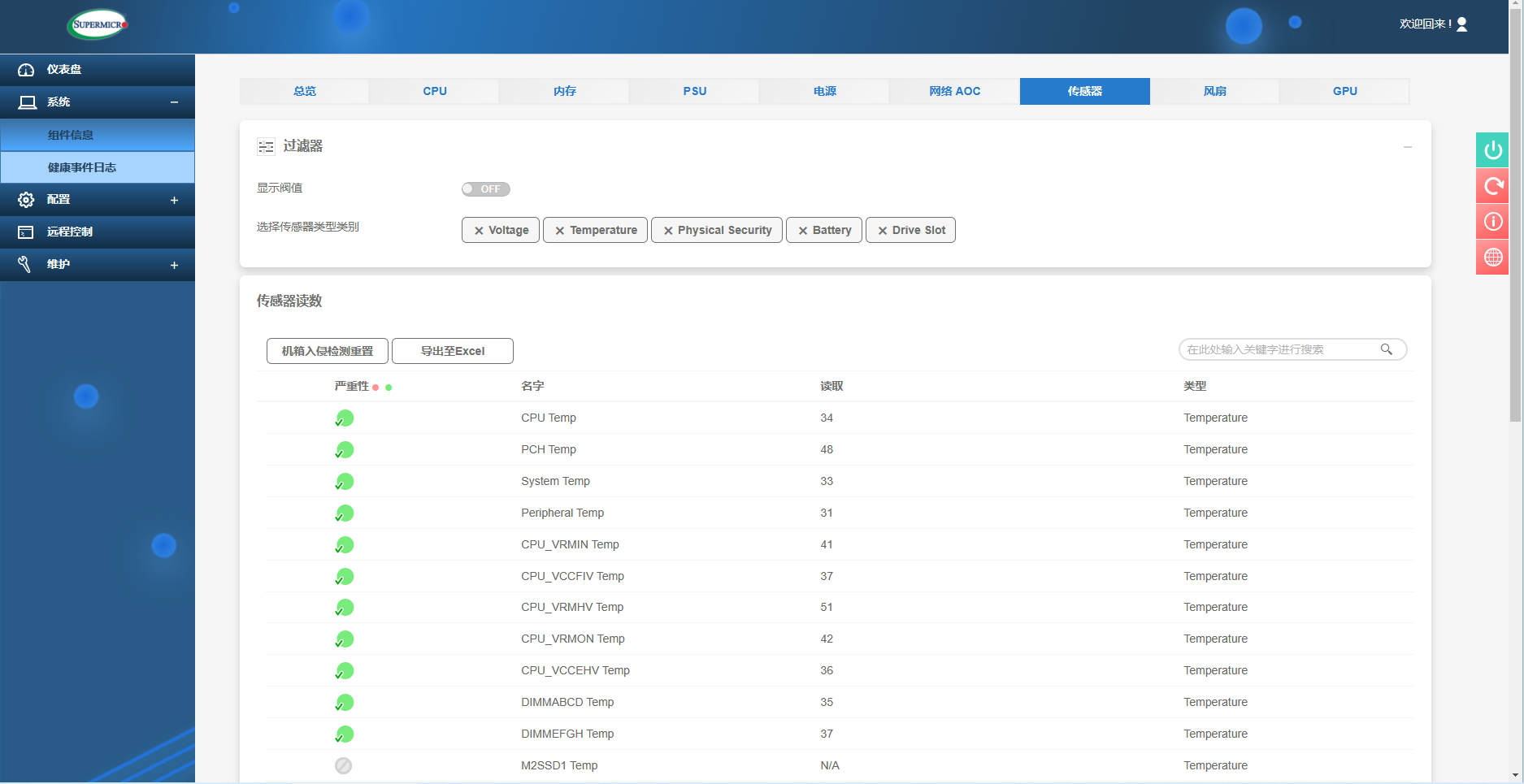

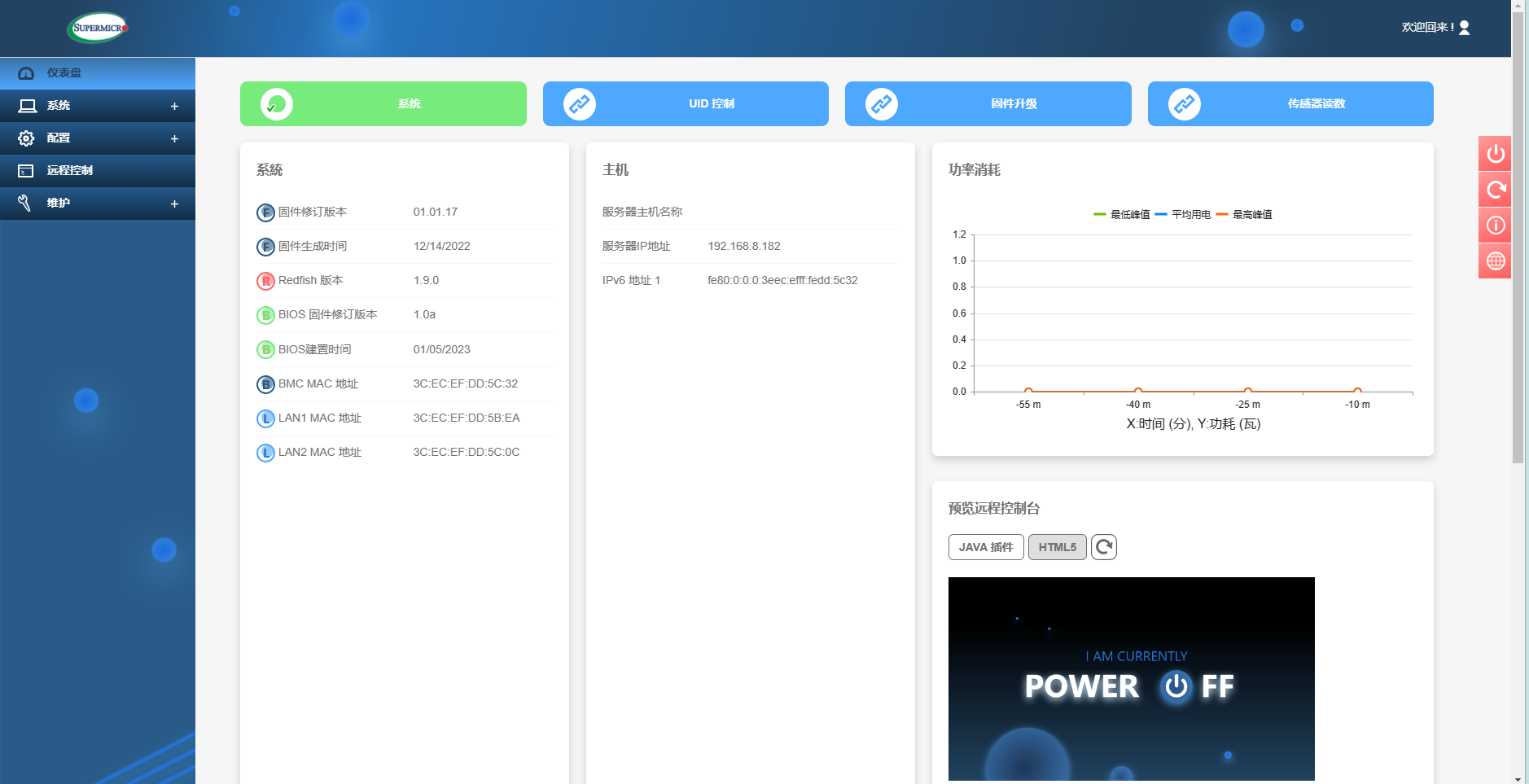

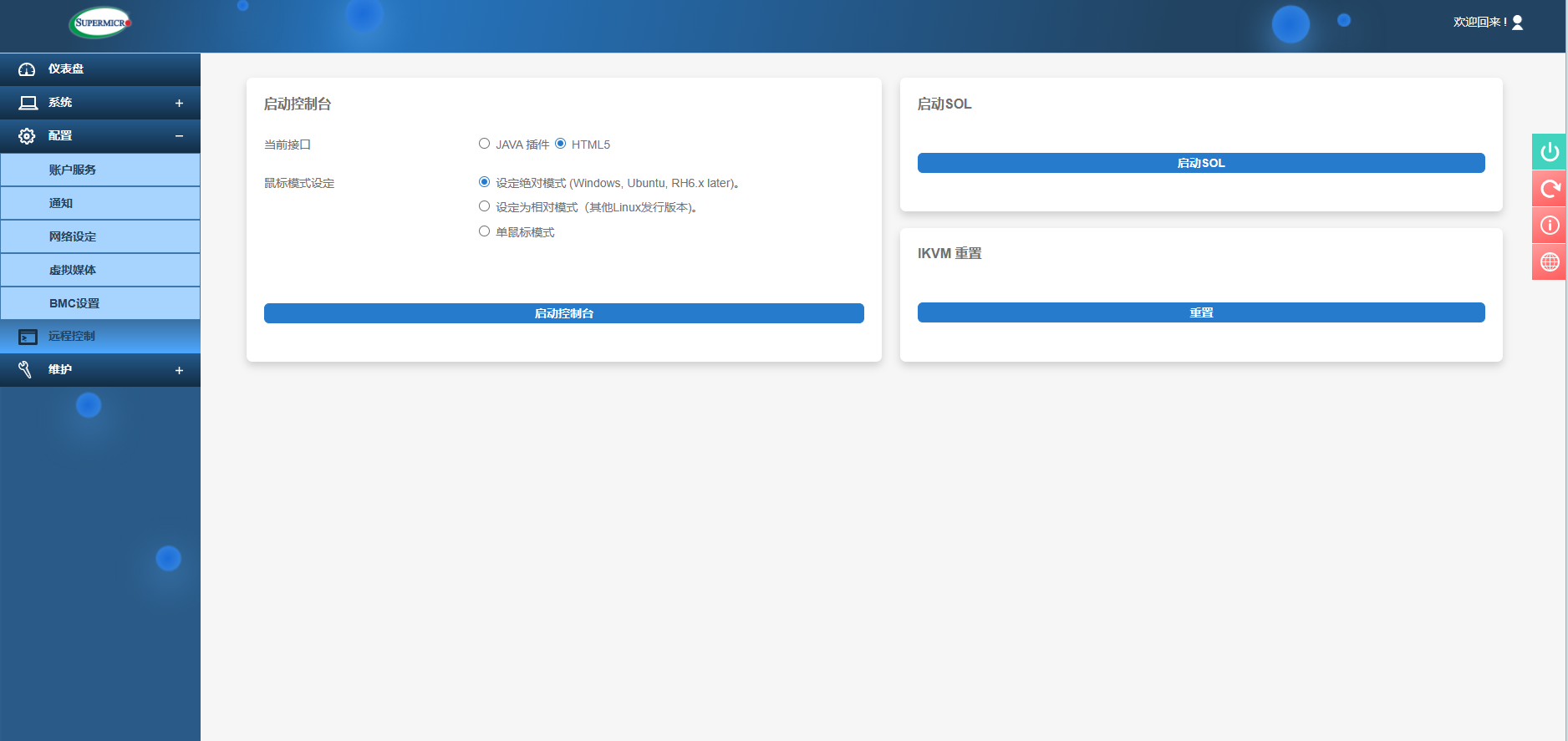

  进入之后呈现在眼前的是SuperMicro更现代化的UI,一改专业平台领域那古董式的界面。 12.png   BMC对我来讲最主要的作用有两个,一是远程KVM,二是运行状态监控。X13SRA-TF搭载的这套UI可以很顺利的实现这两项主要功能。 13.png   远程KVM支持JAVA和HTML5两种实现方式,同时还支持多种鼠标模式,经测试流畅程度和显示效果均属上乘。 14.png   运行状态检测功能可以收集各硬件设备和传感器的情况,当然传感器需要开机之后才会有读数,关机状态时无法读取传感器的。 15.png   许多机箱并没有提供入侵检测功能连接线,故而最下面的传感器会有一条红色告警。我们当然可以无视他,如果有强迫症想屏蔽告警的话需要找到对应跳线进行短接。 16.png   X13SRA-TF支持4通道内存,而当4通道插满2DPC内存时会降速至4400MT/S,如果时1DPC内存会保持在4800MT/S 17.png

传统的BIOS设置

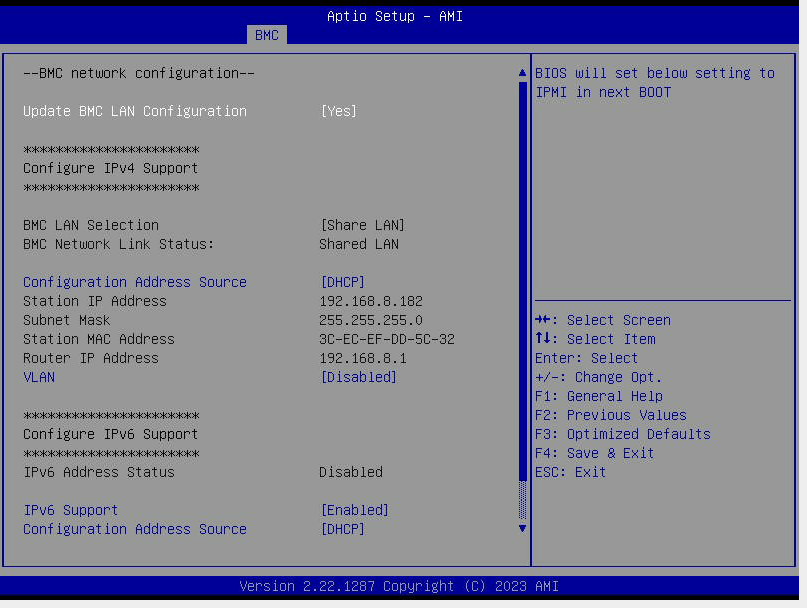

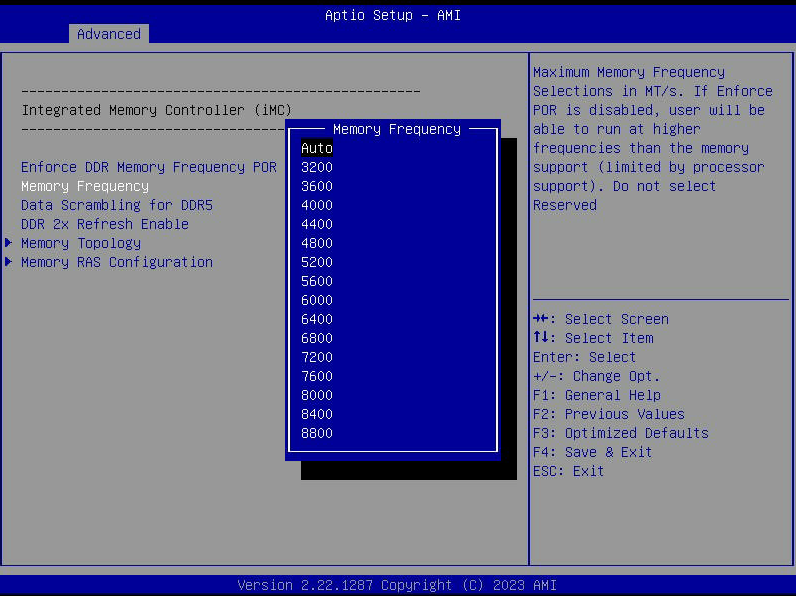

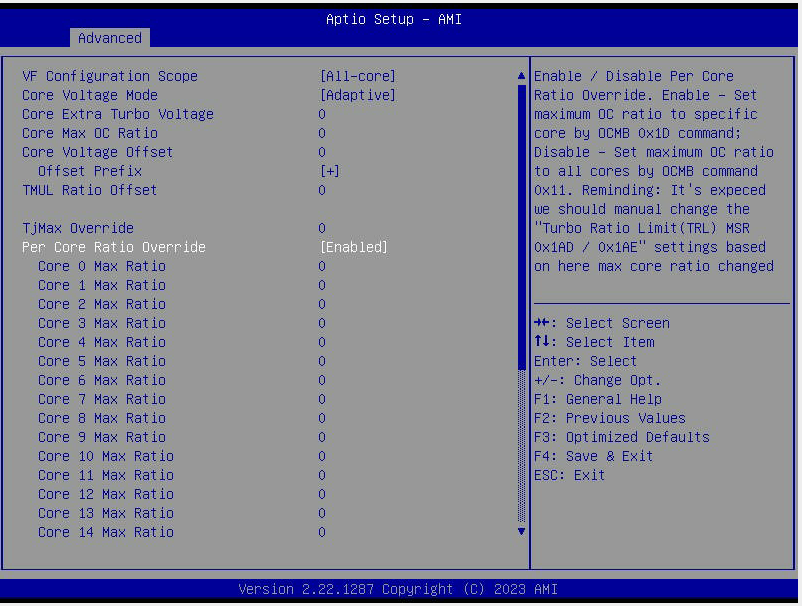

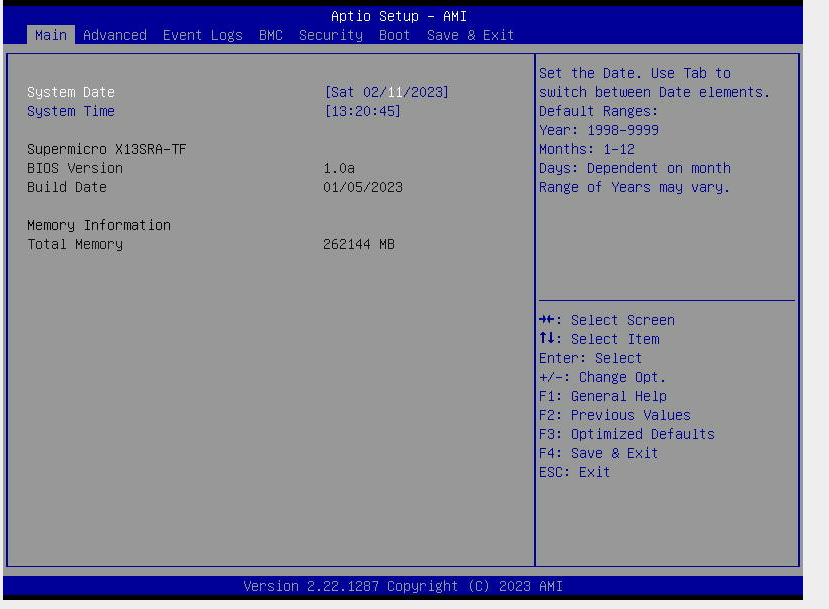

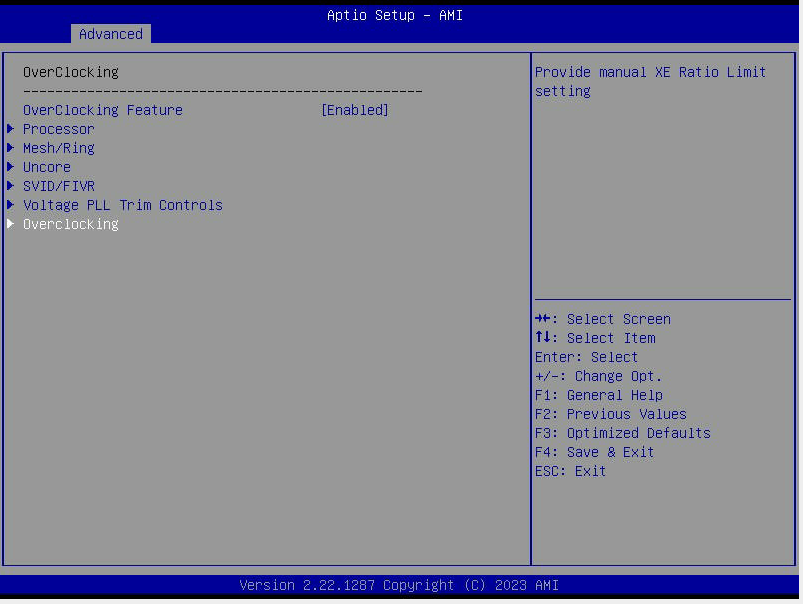

  换装CPU或内存后首次启动会非常慢,这主要是4通道RDIMM内存要协商频率及各种初始化内容导致,后续再启动速度会提高不少。 18.png   看到这个界面我们仿佛回到了10年前,依稀找回了当年的我们在这种朴实BIOS中寻找设定的乐趣。 19.png   W3400/2400系列带有X后缀的CPU支持超频,超微X13SRA-TF也提供了相应的超频选项,而且丰富程度超出我的预期。 20.png   我原本以为以稳定为重点超微不一定擅长这种超频类的开发,看来我错了。X13SRA-TF BIOS中的超频选项非常丰富,电压调节支持override和adaptive等模式,可以直接手动设定也可以用offset设定,可以设定整体倍频目标也可以单独设定每一个核心的倍频,甚至也可以改写温度墙。 21.png   内存频率也是可以修改的,不过选项隐藏的比较深,在Advanced——Chipset Configuration——North Bridge——Memory Configuration中,不过似乎只有频率选项,并没有各种小参,所以这项功能的实用性感觉并不强。 22.png   BIOS中可以设定BMC的网络配置,不过不能重置BMC密码,如果想要重置密码还要寻找主板上的对应跳线才行

朴实无华的专业主板

  或许我们习惯了桌面平台那种华丽RGB和厚重的装甲,或许我们已经沉醉于疯狂的堆料之中无法自拔。然而这些在专业领域都可能成为累赘,多一个元件就意味着多一分故障的可能、多一分风险,专业主板需要在保证基本功能的基础上提供持久稳定的工作状态。 Super Micro X13SRA-TF没有装甲、没有RGB,但确提供了绝大部分实用功能,4通道内存、高速PCI-E扩展接口一个不缺,BMC管理、万兆网卡应有尽有,可以说是实用型的代表,非常适合组建高性价比工作站平台。
