H3C Magic NX15000万兆Wi-Fi 6路由器开箱拆解评测

6个月前
阅读 11万4704
0

前言

本次来到koolshare评测室的是H3C Magic NX15000无线路由器,H3C Magic NX15000是新华三智能终端有限公司全新设计的Wi-Fi 6路由器,面向追求全屋覆盖及高品质网络的用户和群体。H3C Magic NX15000创新采用两颗Qualcomm双核1.0GHz CPU,搭配三颗5G无线芯片,应用定向高增益外置天线以及14路信号放大器,可以让网络更加稳定,下面来看看这款Wi-Fi 6路由器表现如何

DSC08971.jpg▲NX15000整机提供14986Mbps无线速率,2.4GHz频段无线速率为574Mbps,5GHz频段无线速率为14412Mbps

开箱

DSC08961.jpg▲H3C Magic NX15000包装盒采用黑金配色,路由器外观以金色线条勾勒呈现在正面,侧面是NX15000的型号标识

DSC08962.jpg▲打开盒盖,最上层的是一张快速安装向导

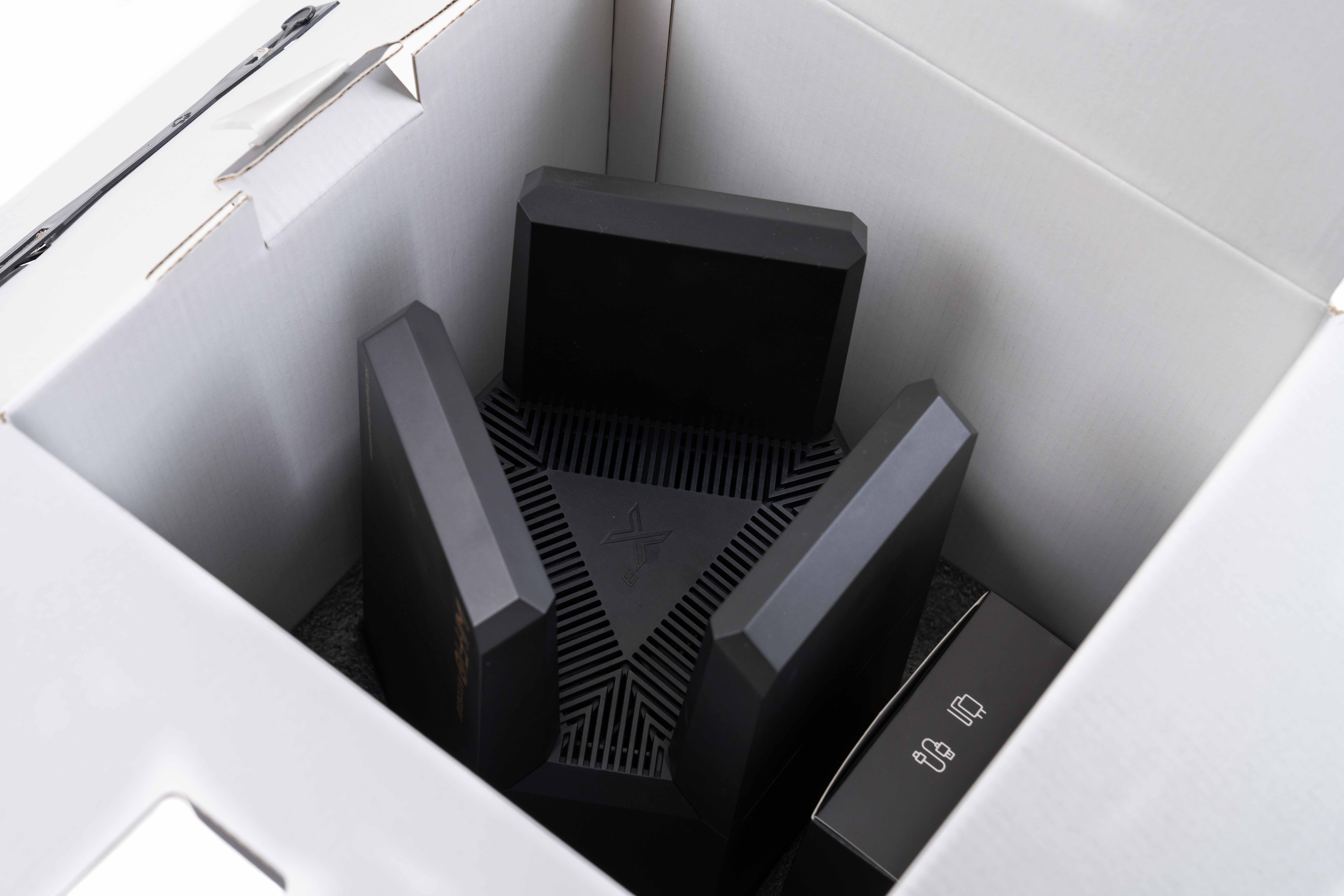

DSC08963.jpgDSC08966.jpg▲路由器和附件盒被泡棉包裹,可以避免运输过程中的磕碰

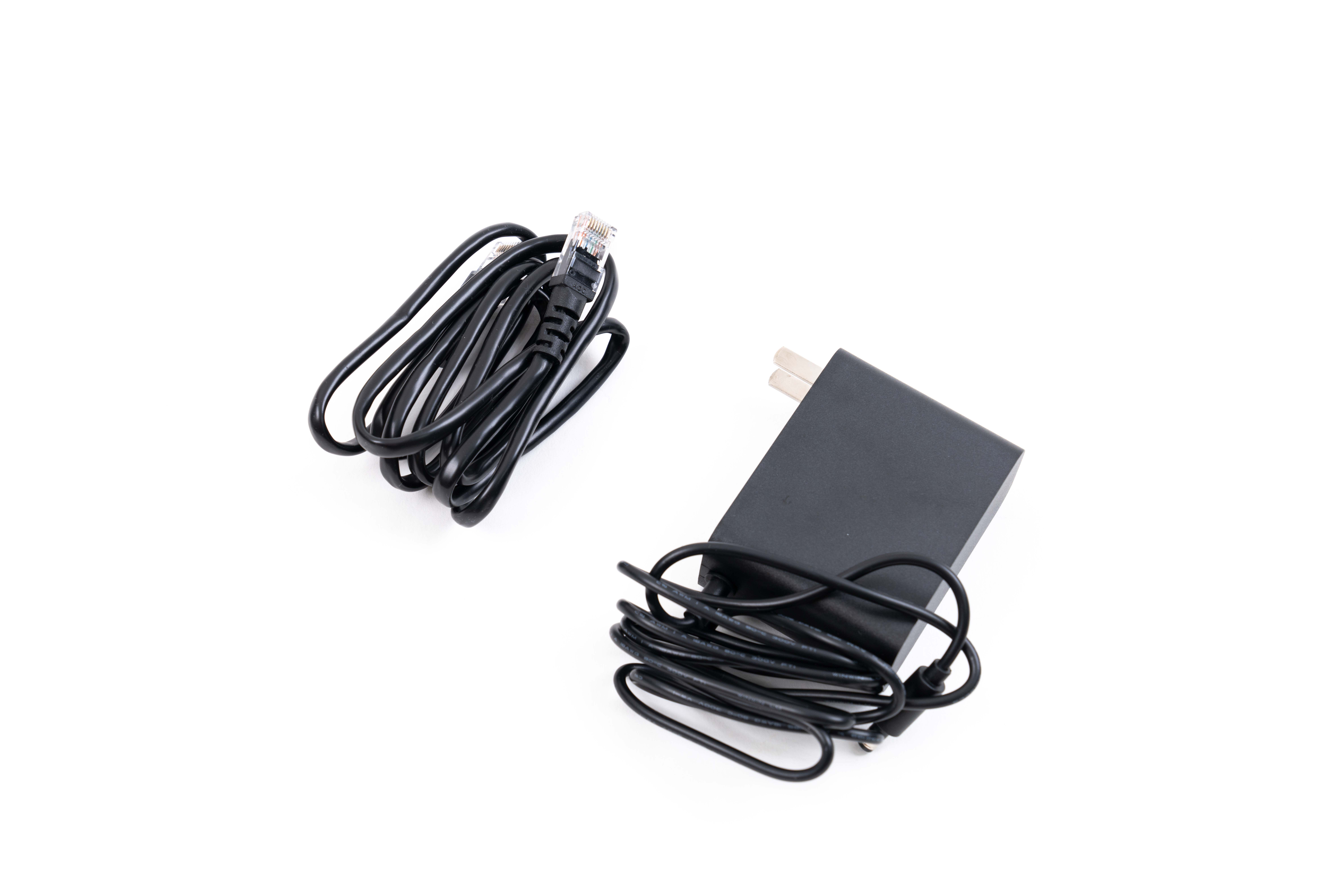

DSC08968.jpg▲附件盒中带有一根网线和电源适配器

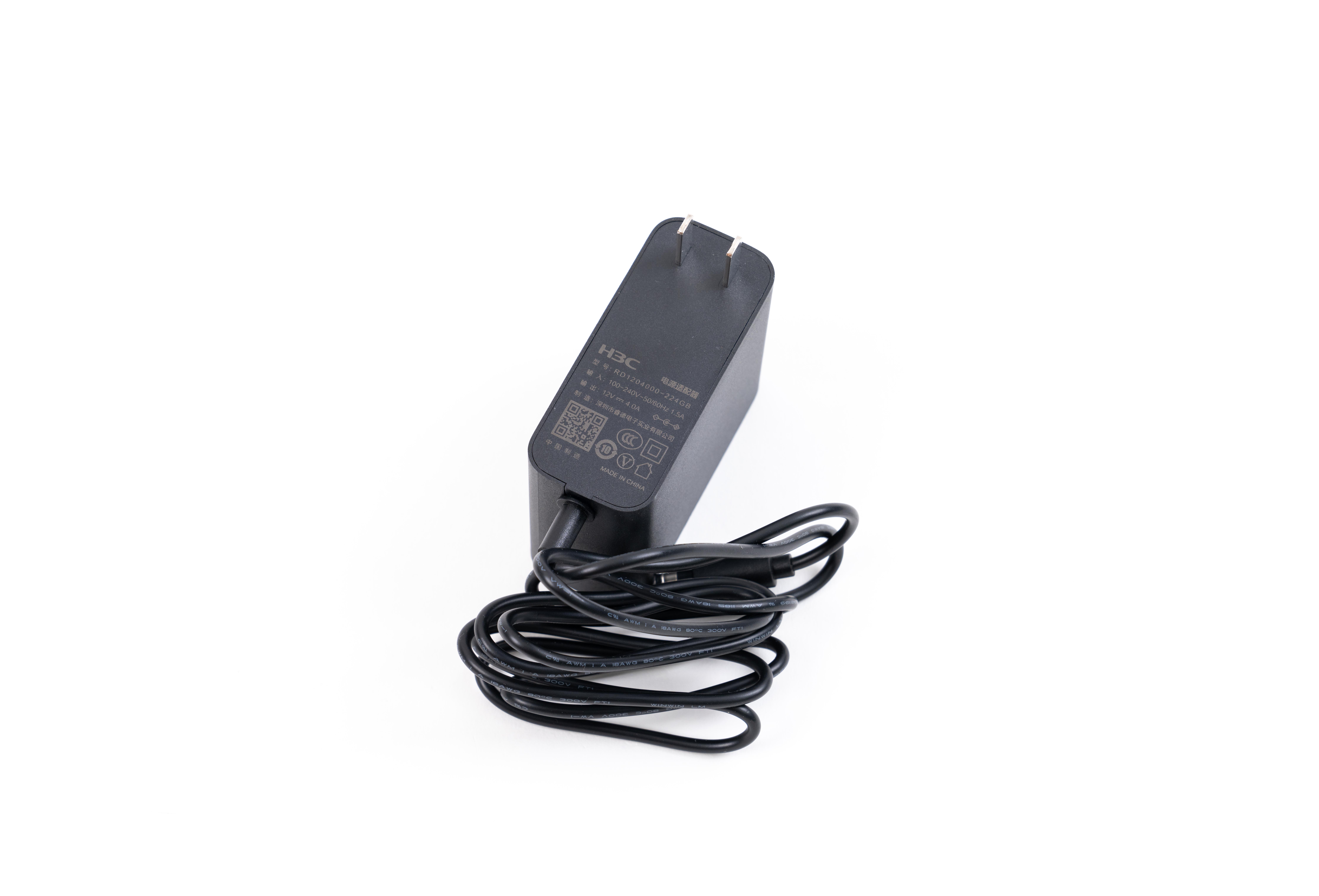

DSC08969.jpg▲电源适配器规格是12V 4.0A,48W的输出功率

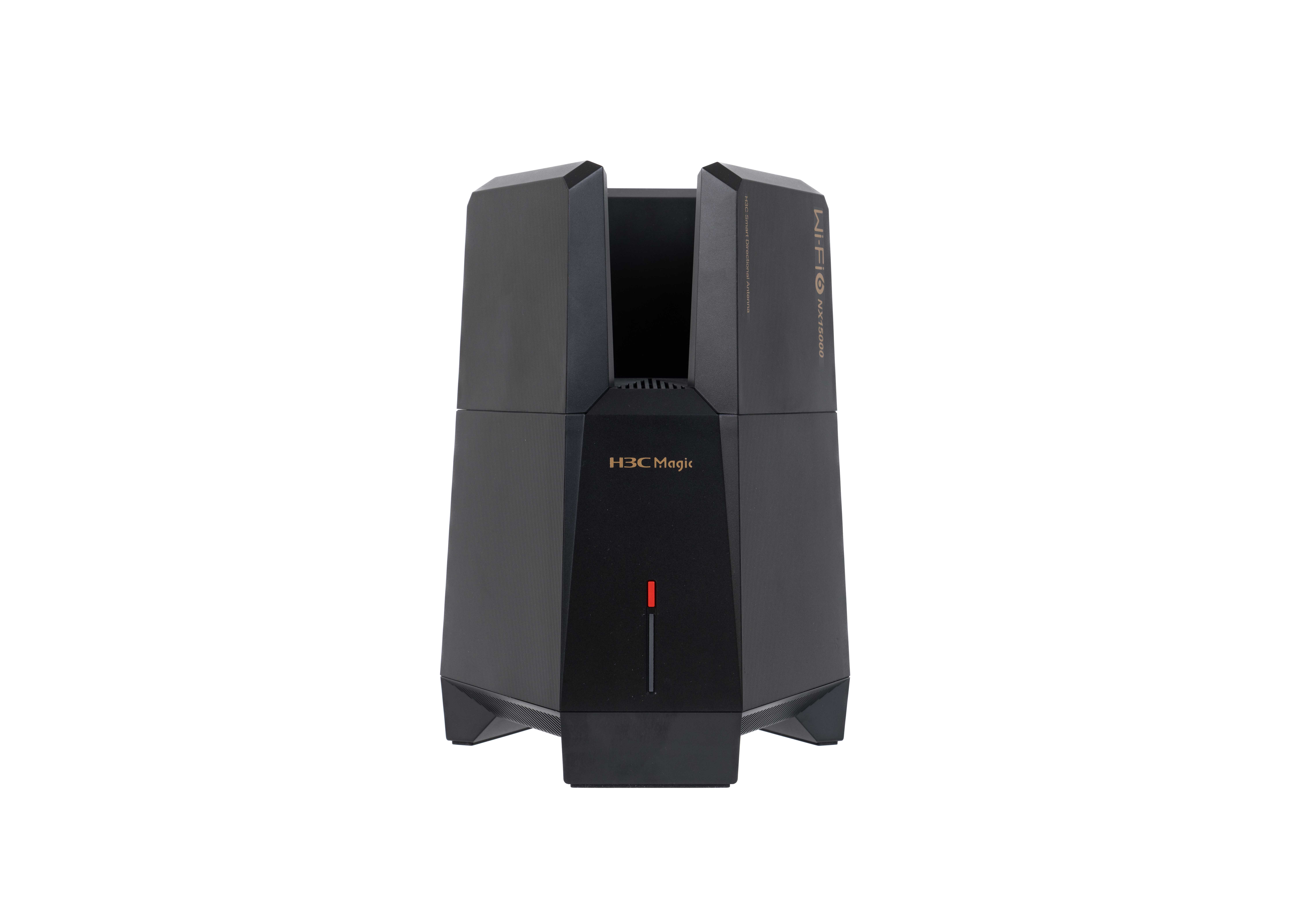

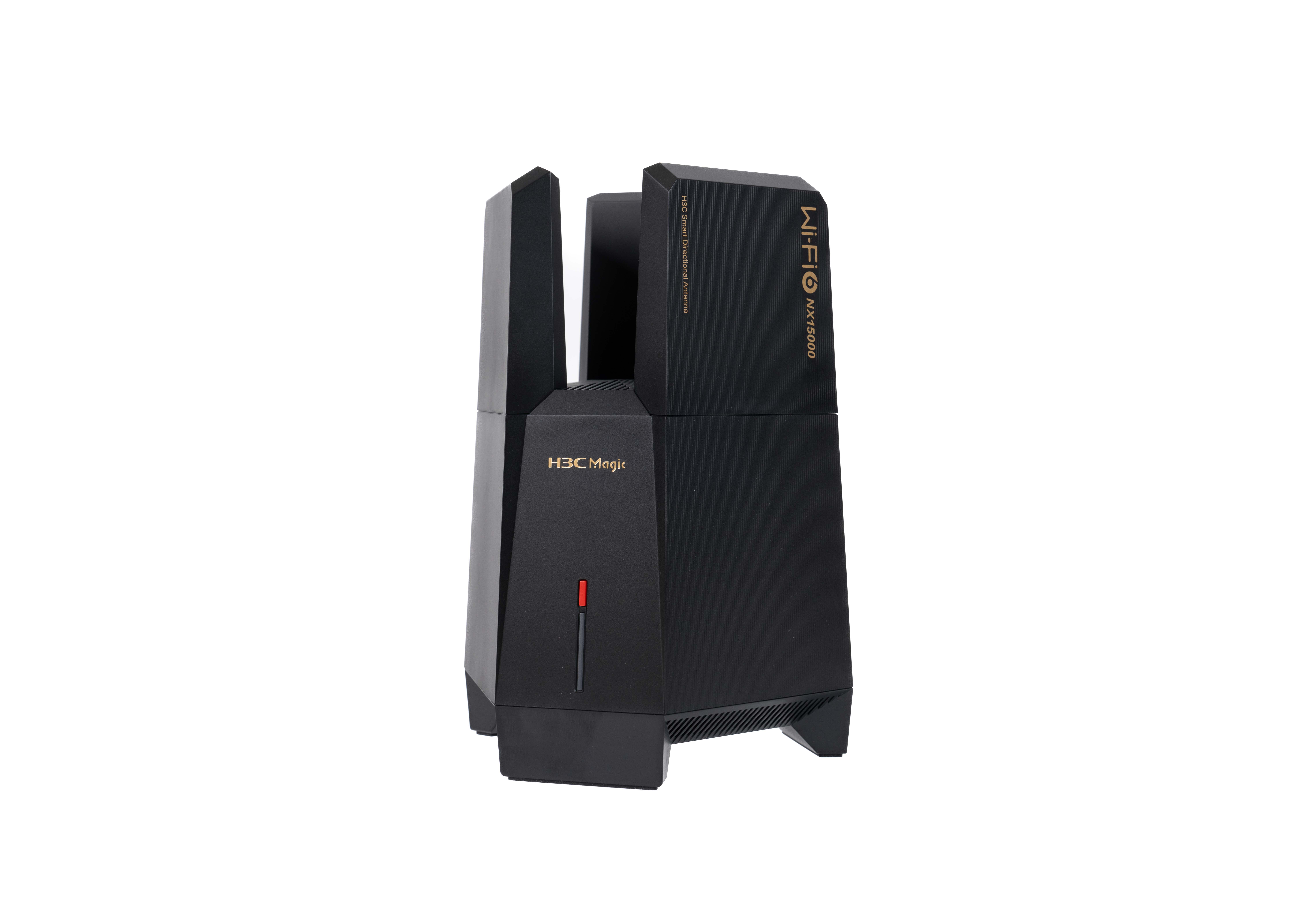

DSC08973.jpg▲NX15000正面一览,中央是H3C Magic的金色Logo,在它的下方有一个红色的功能按键(mesh、无线优化),功能键下方是LED指示灯

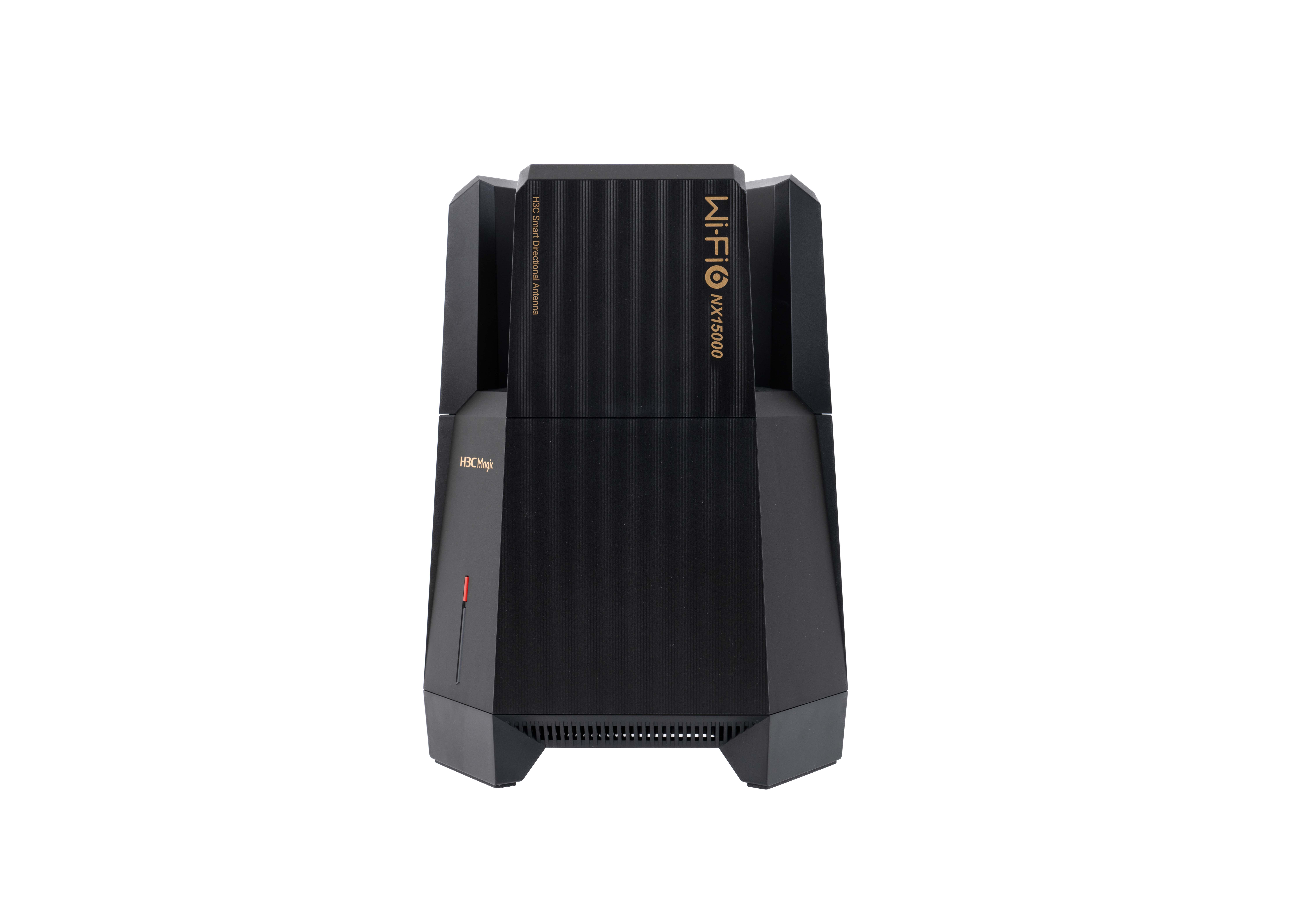

DSC08975.jpg▲NX15000侧面,最上方是板状的定向天线,天线上印有WiFi6 NX15000的标识

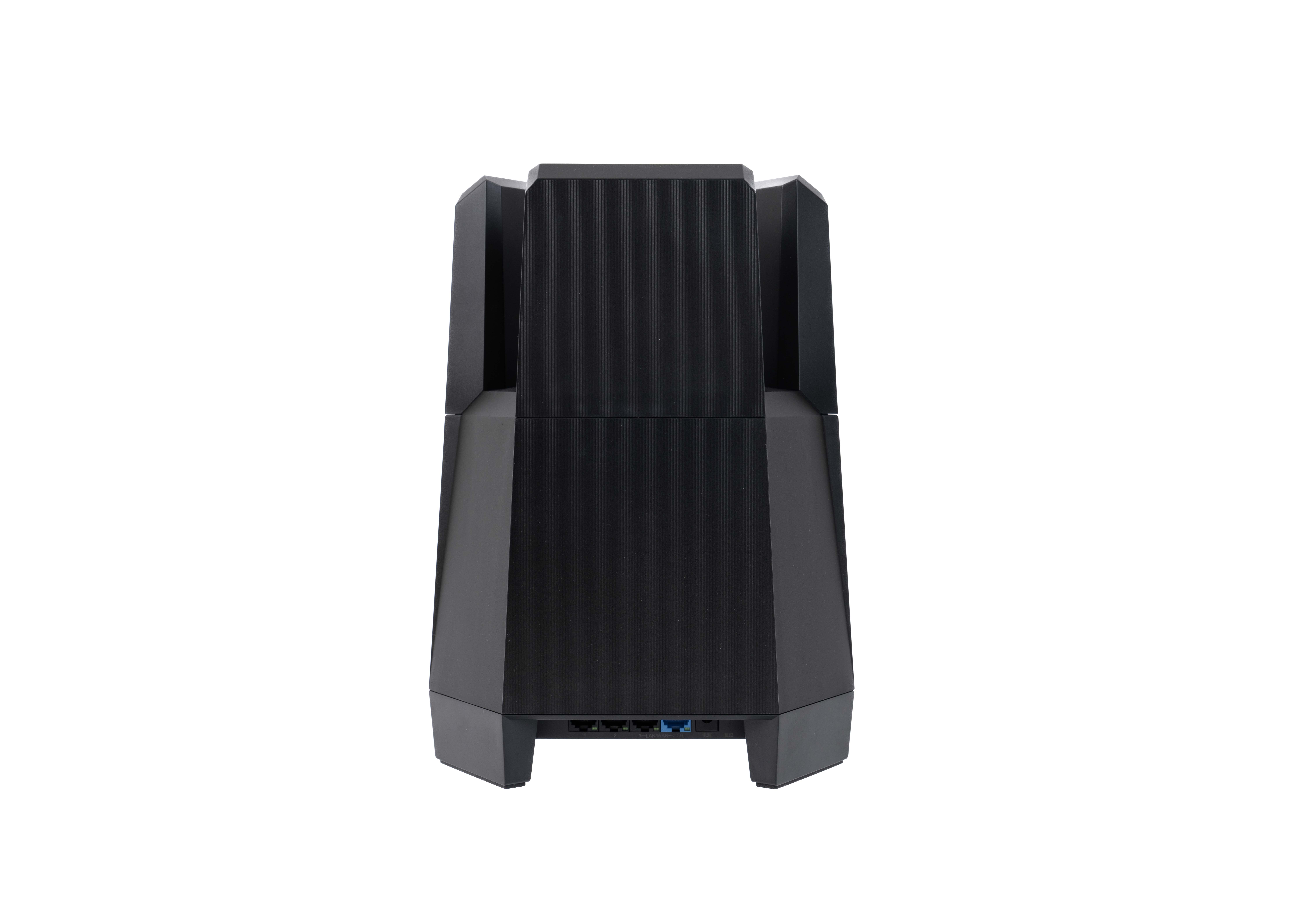

DSC08976.jpg▲NX15000背面,IO接口位于底部内凹处

DSC08980编辑.jpg▲从左往右分别是三个千兆LAN口,一个2.5G WAN口,DC电源插孔,Reset按钮;其中LAN3和WAN口支持自定义,如果WAN口设为2.5Gbps,那么LAN3口会变为1Gbps,如果LAN3设为2.5Gbps,那么WAN口变回1Gbps

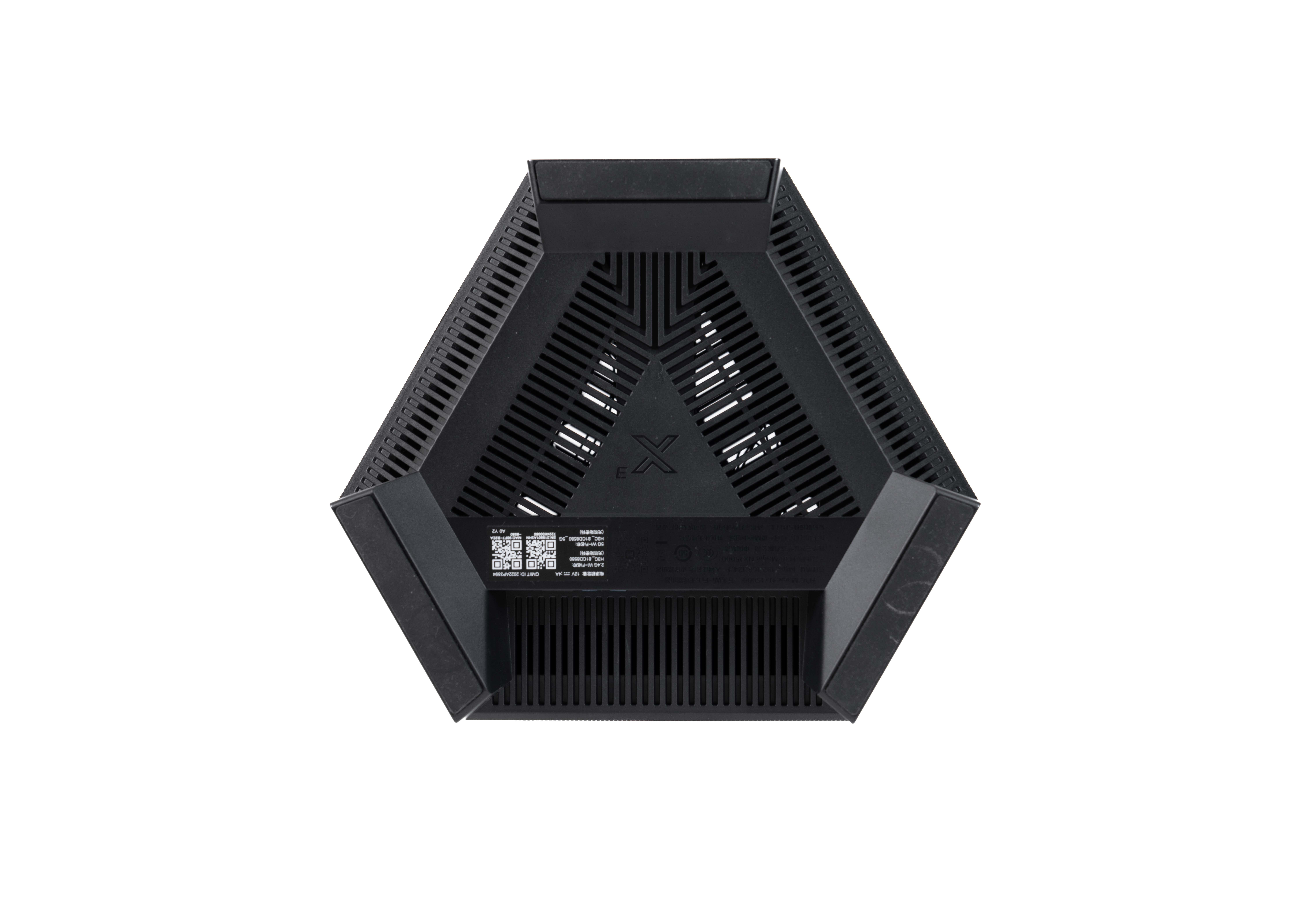

DSC08981.jpg▲底部做了大量开孔,和顶部对应,形成垂直风道,有利于热量散出

拆解视频

固件

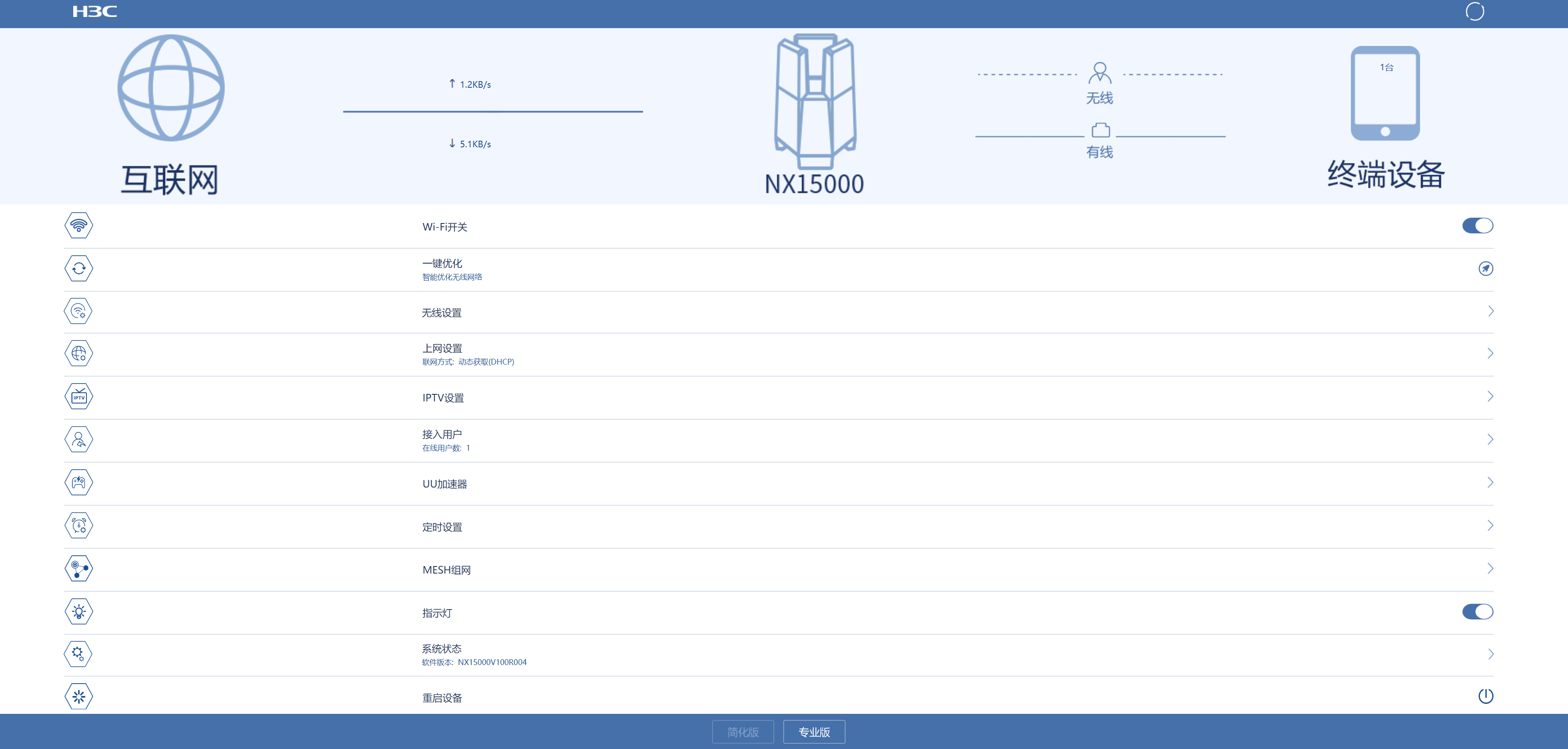

93AE00395B0B4d009C1F15D58356DC71.png▲网页配置页面分简化版和专业版,在简化版的页面可以看到所有的选项,在这里可以开关wifi、开关led指示灯等等

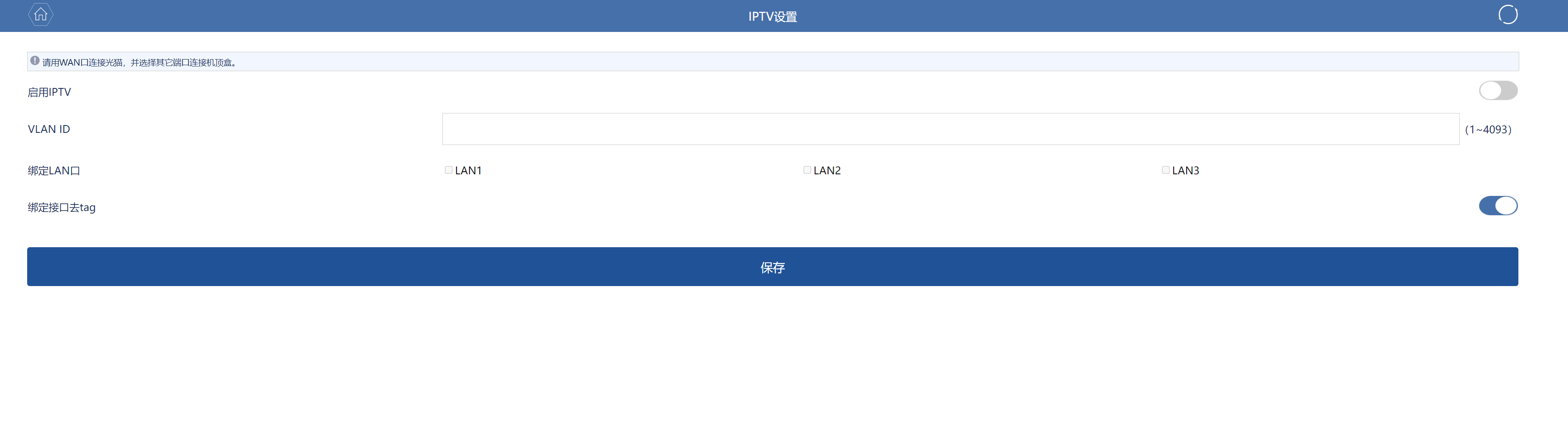

4868FCD947EE4bd5A15D556DD7CB571D.png▲IPTV页面,WAN口连接光猫时,可以将路由器的LAN口配置为IPTV接口来连接机顶盒

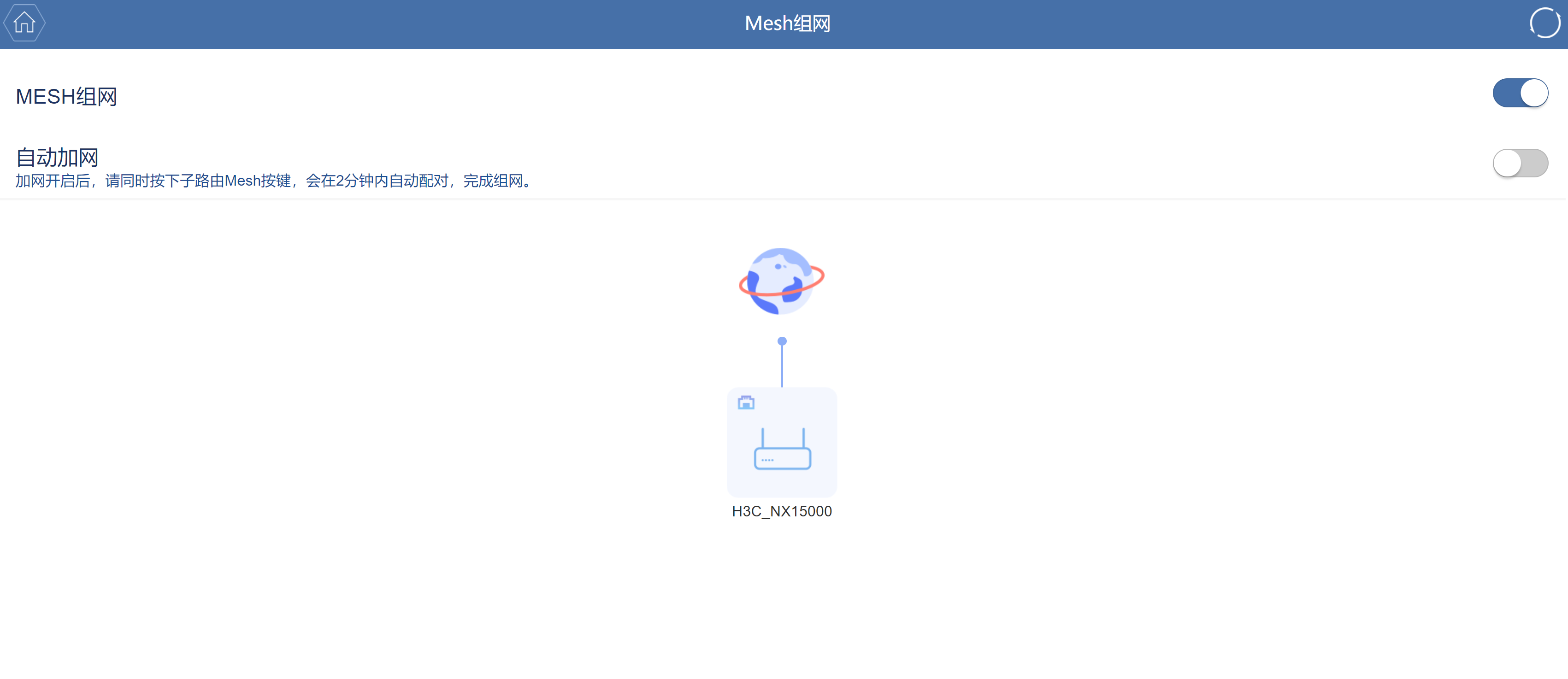

A5CFE6B704C140219273FEDBA60F39BE.png▲Mesh组网也特别方便,只需要打开自动加网按钮,然后在节点路由器上按下Mesh按键即可

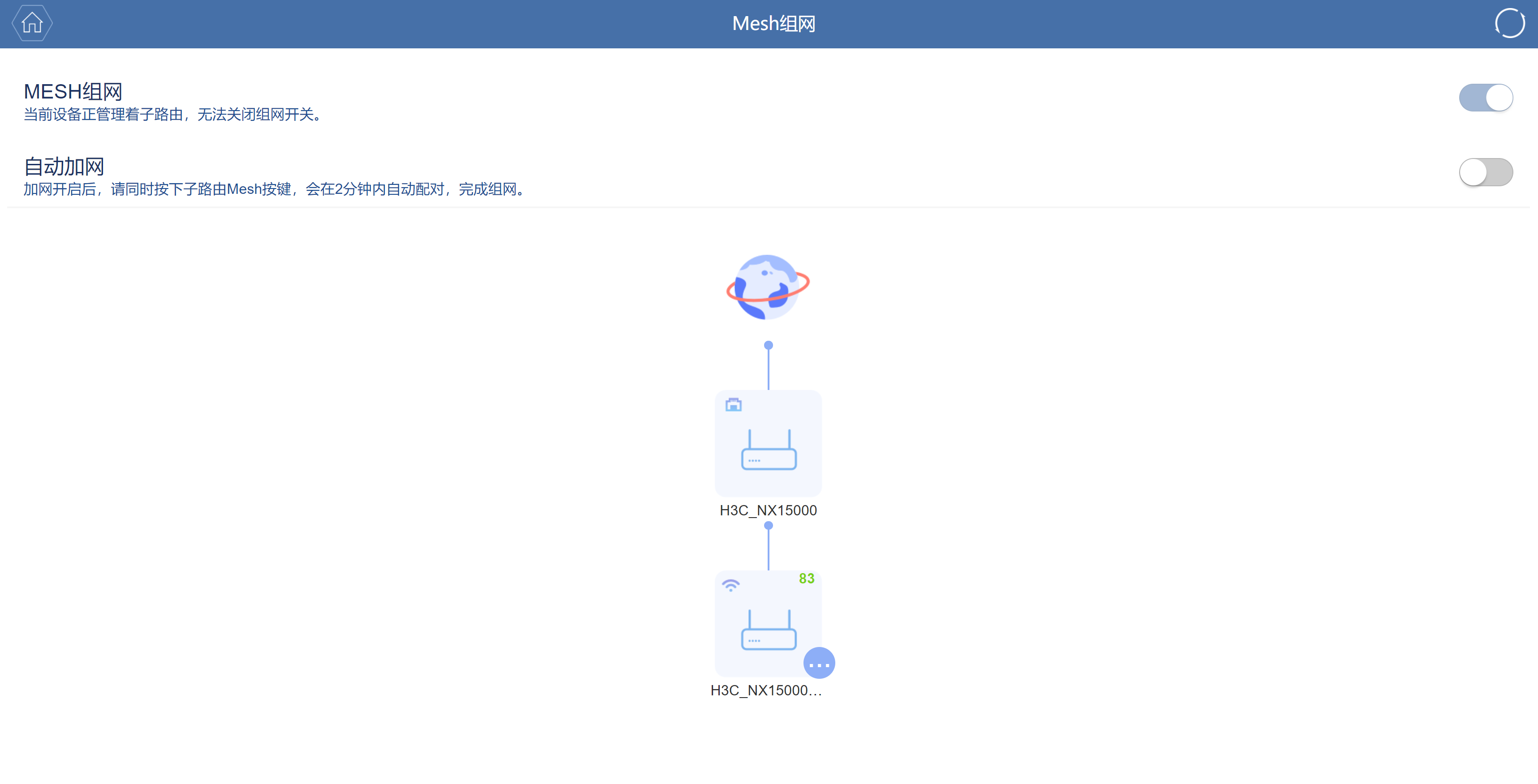

1D3DD668F3CF4dafA24BA54562087130.png▲配对完成后会显示子路由及网络拓扑

4EE8AA0A0D9145e394832F47DACCCC89.png▲NX15000还支持UU游戏加速器,为你的游戏保驾护航

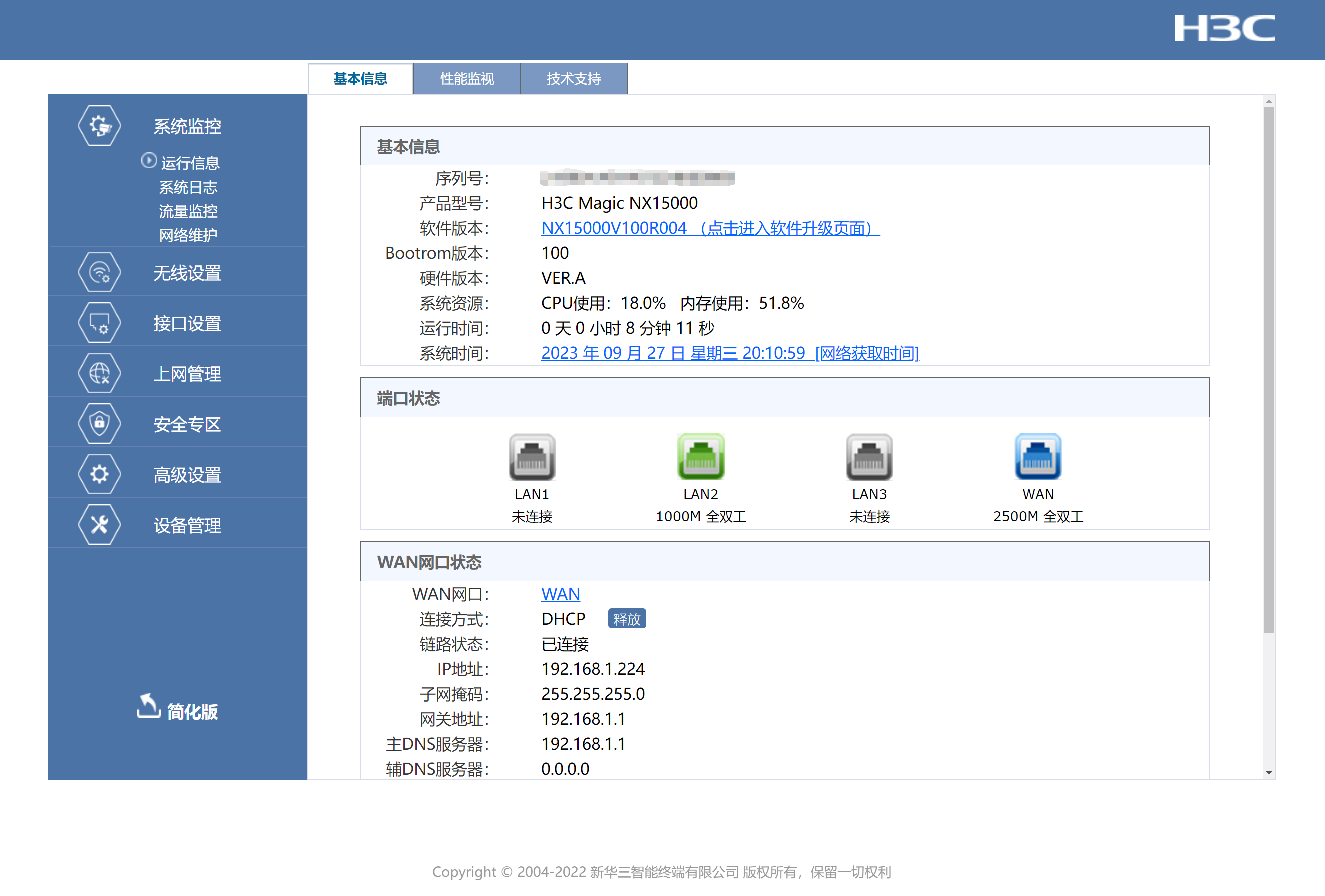

08C1FDB2E9F2468389CB075527A4B3DB.png▲切换到专业版页面,可以看到端口的状态,当前软件版本,WAN网口状态

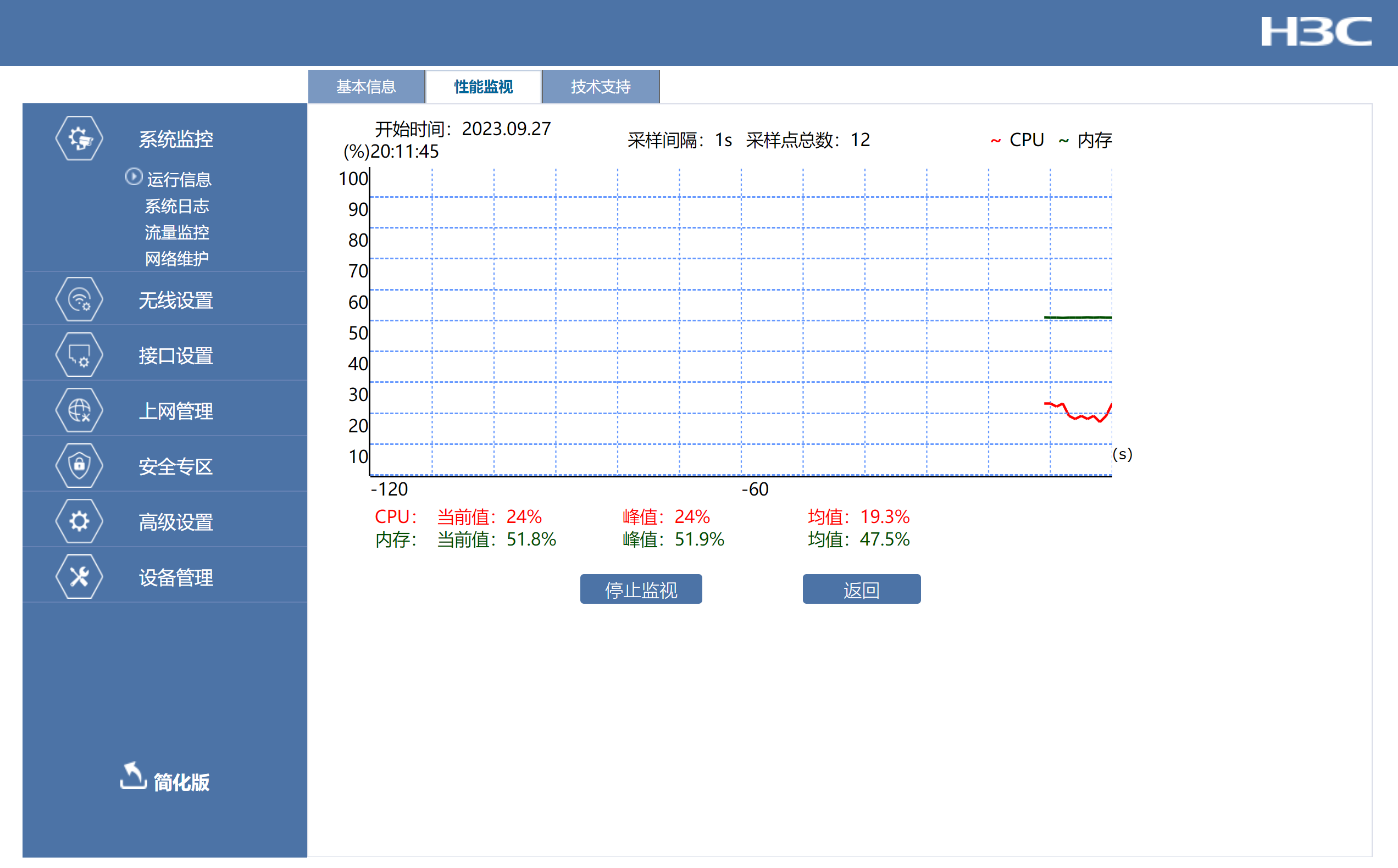

EF1458C1A0AA4d98A27BBA531C97ACD5.png▲在性能监视页面可以查看当前CPU和内存的使用率

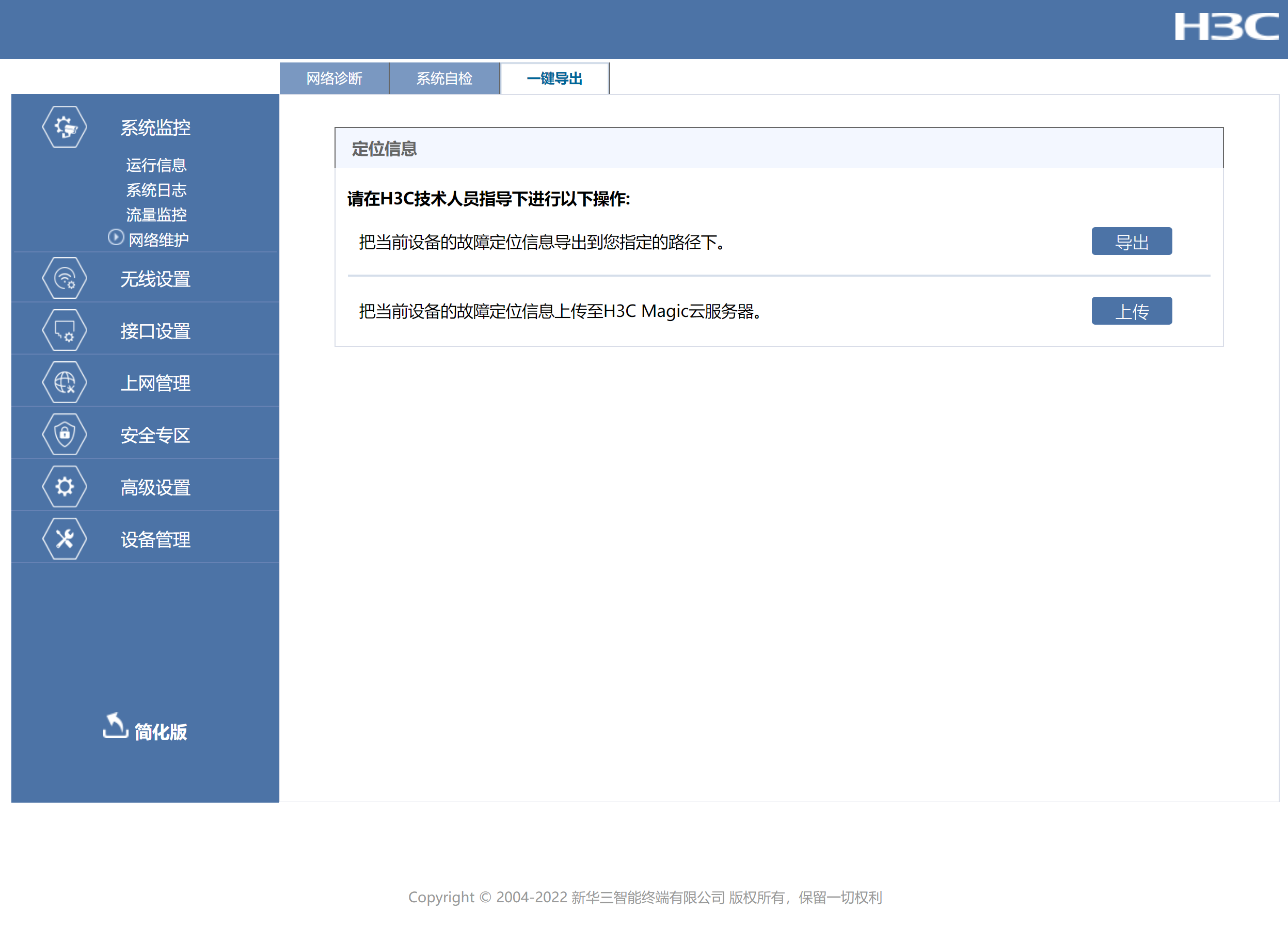

BF8E52E261534dde8B6CB05CC23E8563.png▲遇上解决不了的问题,可以联系H3C工程师进行故障定位,整个过程方便快捷

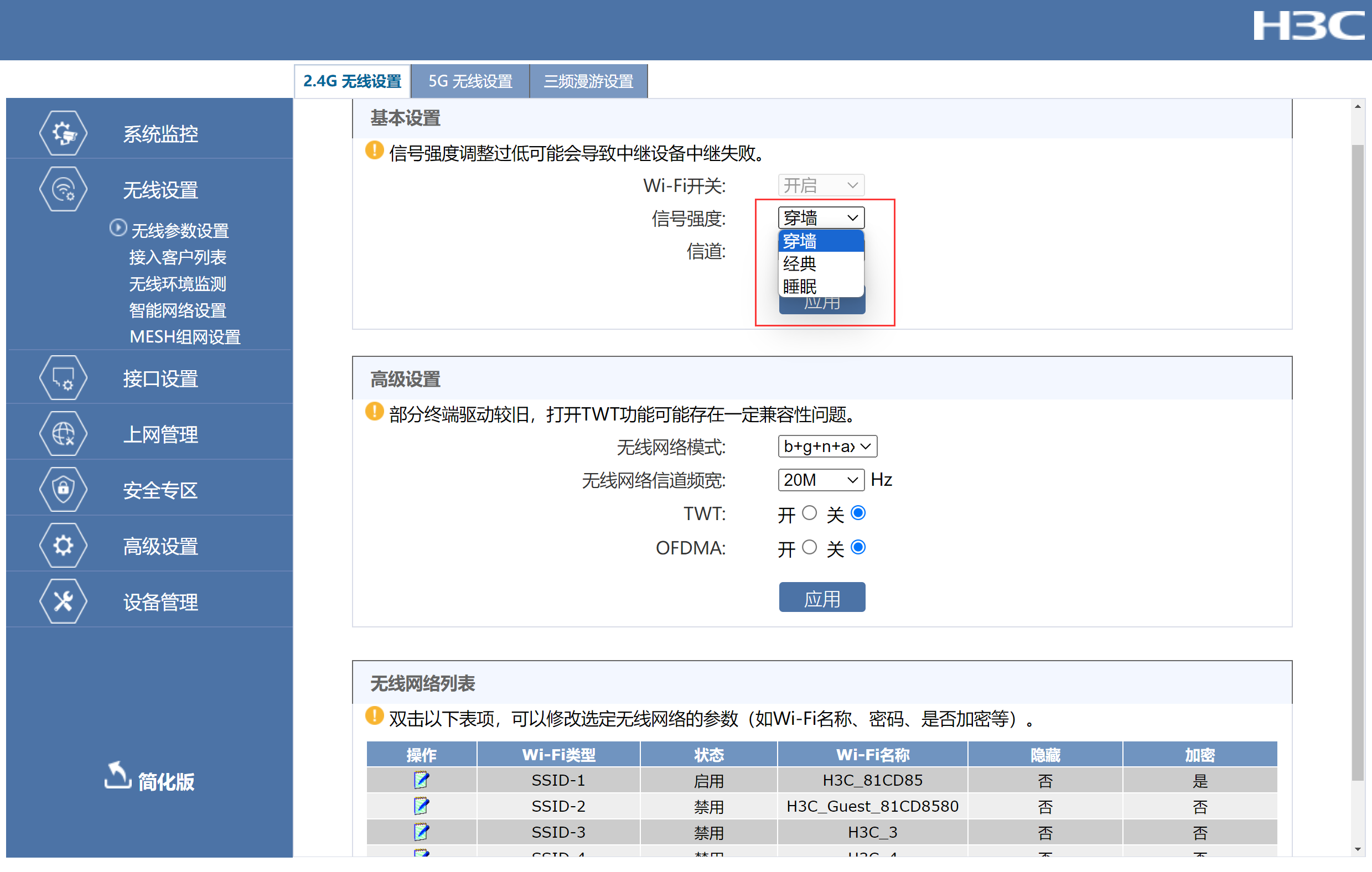

DFA4303647D44ede96A3510BB5976E8F.png▲WiFi的信号强度有穿墙、经典、睡眠三个选项,其中穿墙的信号强度最好;TWT技术能降低路由器的功耗,对于当前家中基本都是WiFi6手机终端的条件下,可以开启

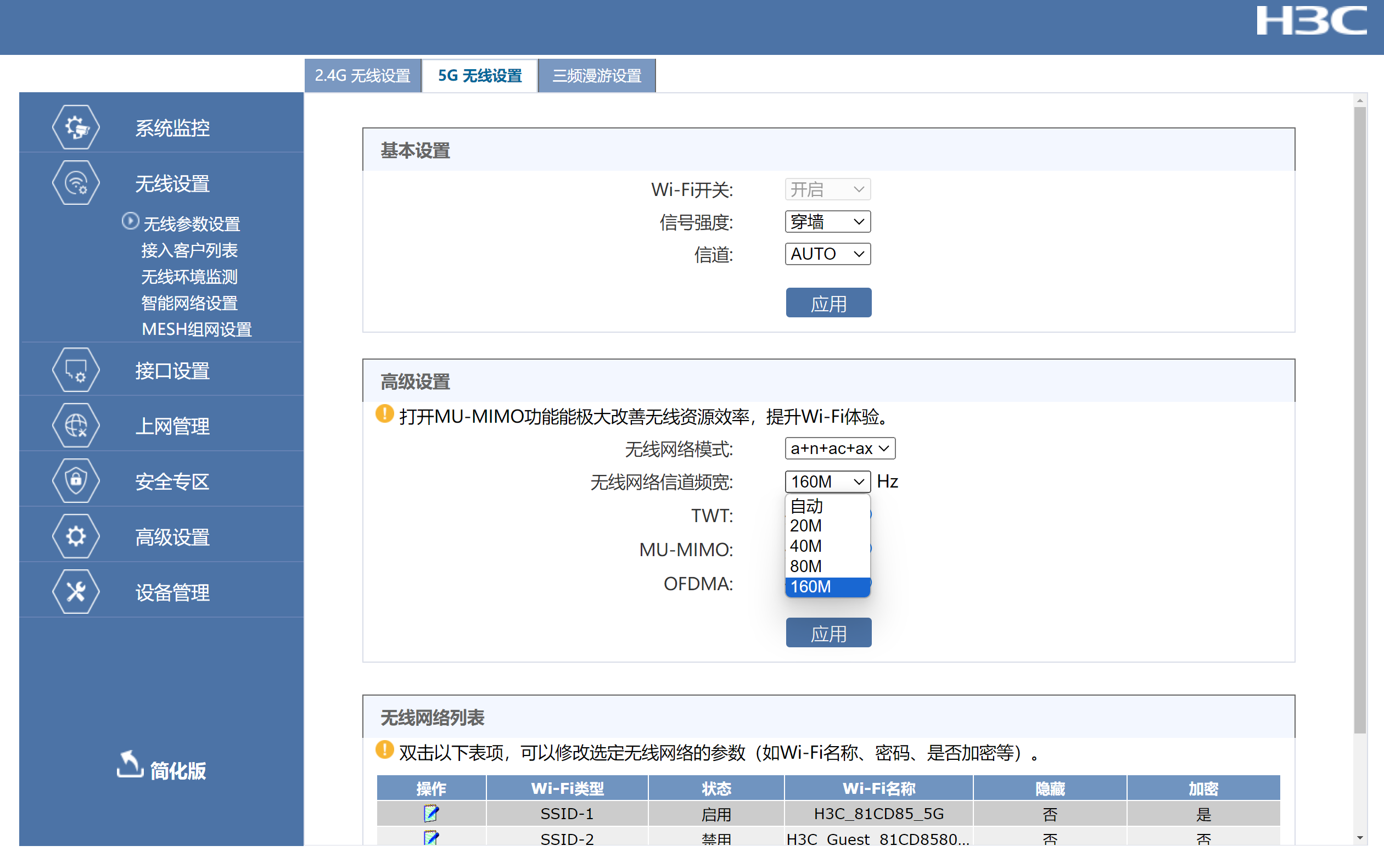

67278238348C4ad69605A65F100B539E.png▲5G频段支持160MHz頻宽,可以带来更好的吞吐量

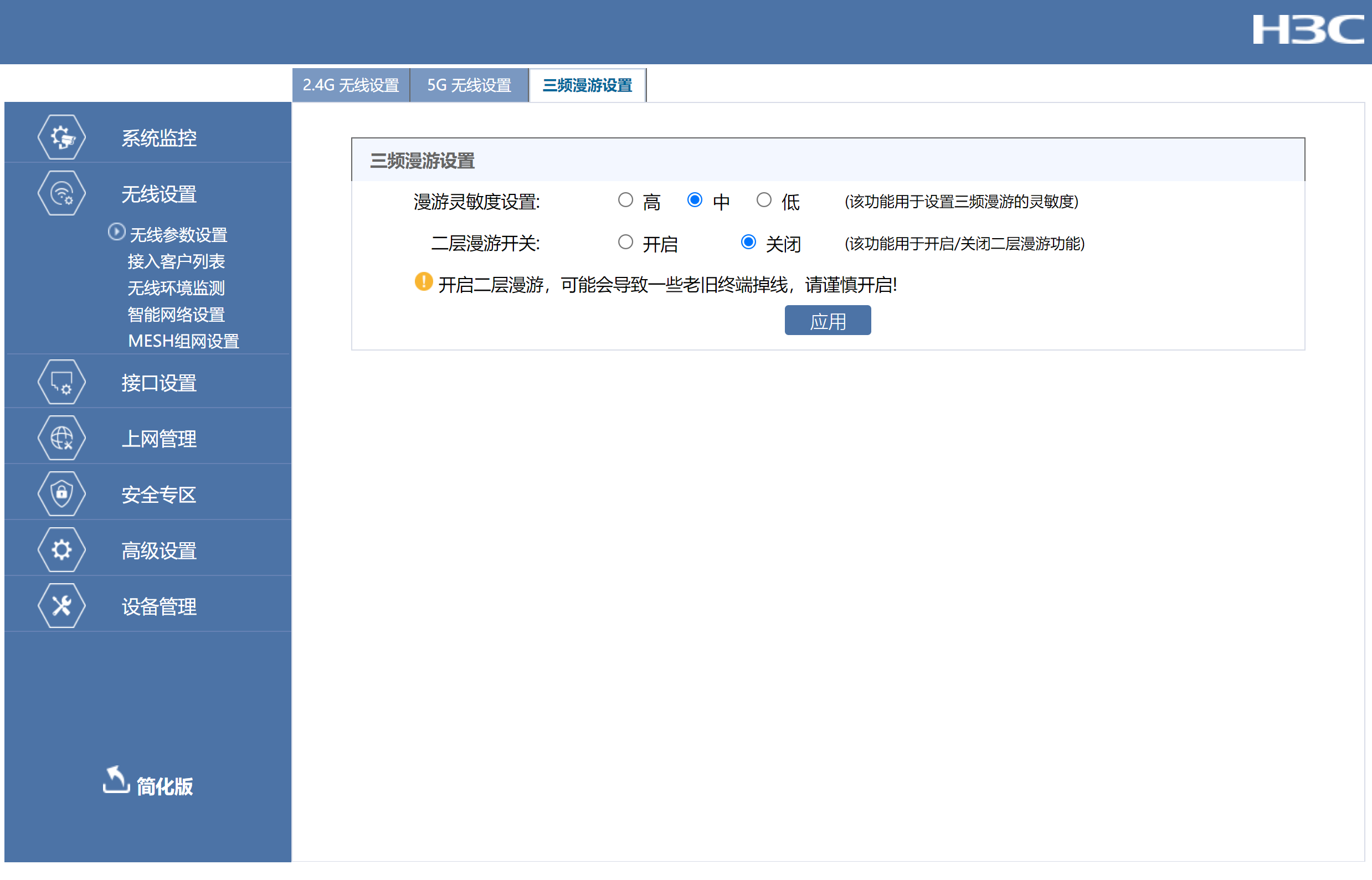

9EE56566CC61400bA9604C86F30AC87C.png▲二层漫游可以在多台NX15000组Mesh网络时开启,可以带来更好的漫游效果

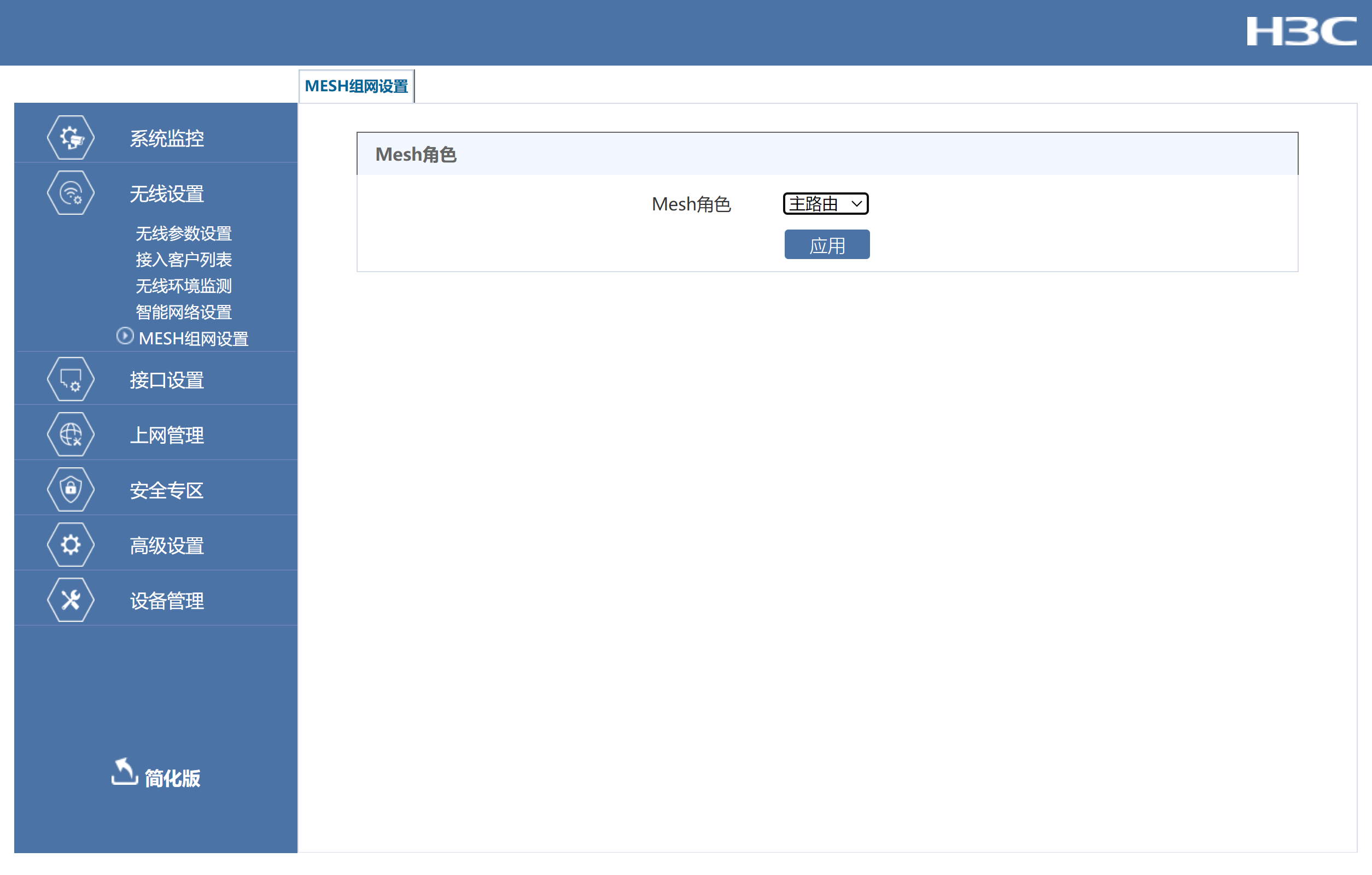

CFDFF8C0131945b2B41CE1D6E7530721.png▲Mesh组网设置,可以配置Mesh角色

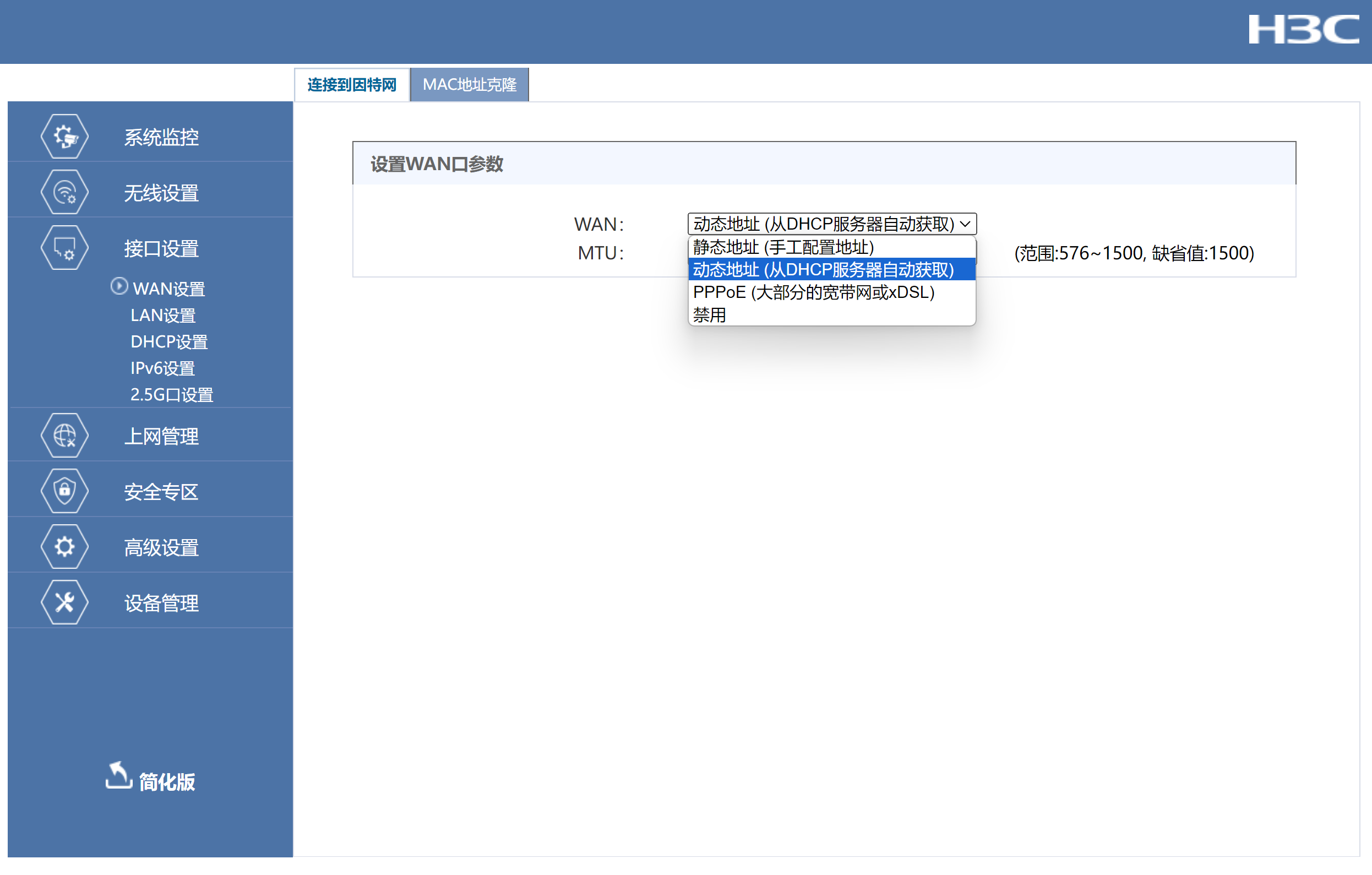

CD375ECA12C640f19878C748A99D6D9D.png▲WAN口参数设置,根据自家的网络状态选择合适的上网方式

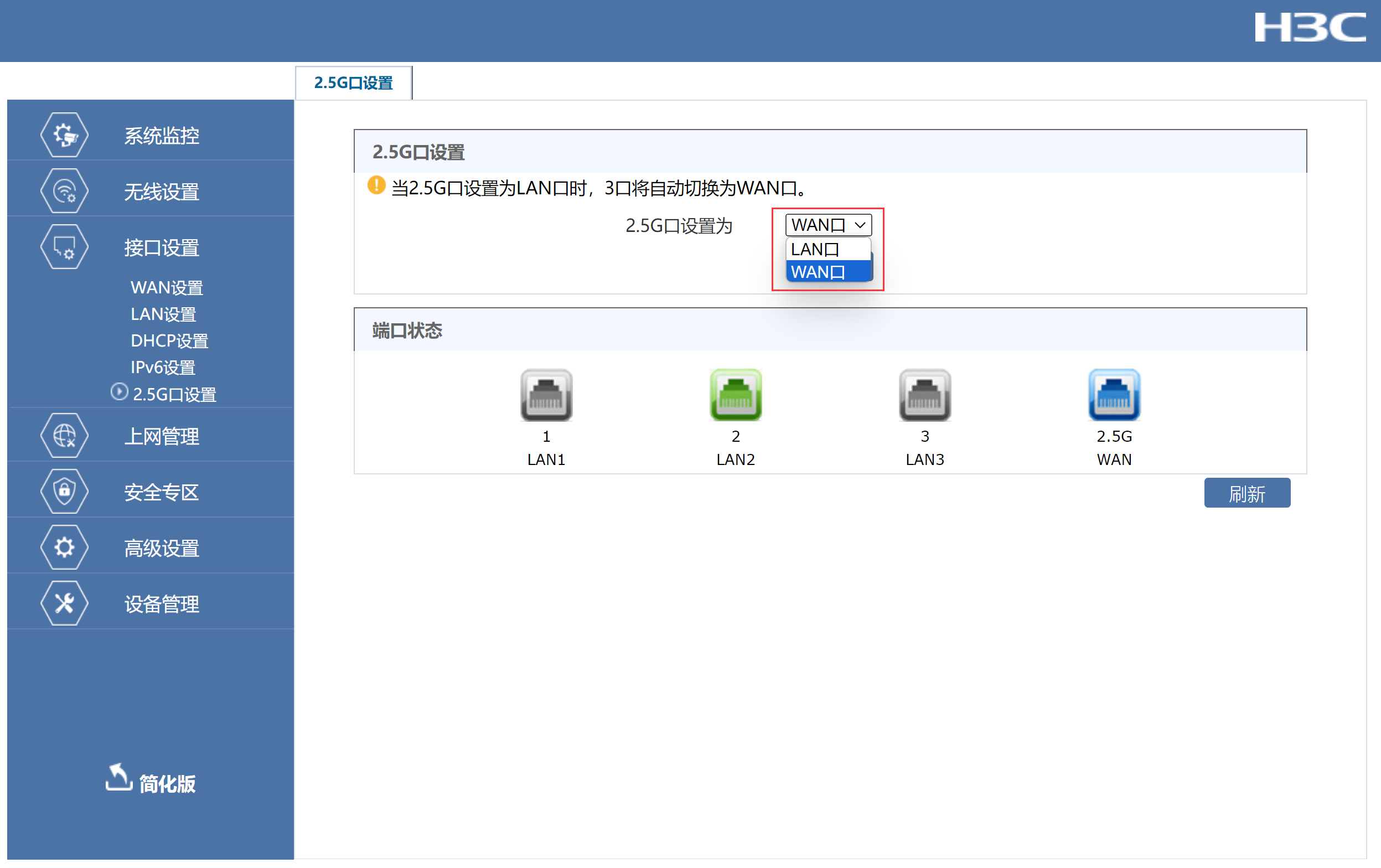

054AFB49DC734b99867B7A501A341051.png▲2.5G口设置;其中LAN3和WAN口支持自定义,如果WAN口设为2.5Gbps,那么LAN3口会变为1Gbps,如果LAN3设为2.5Gbps,那么WAN口变回1Gbps

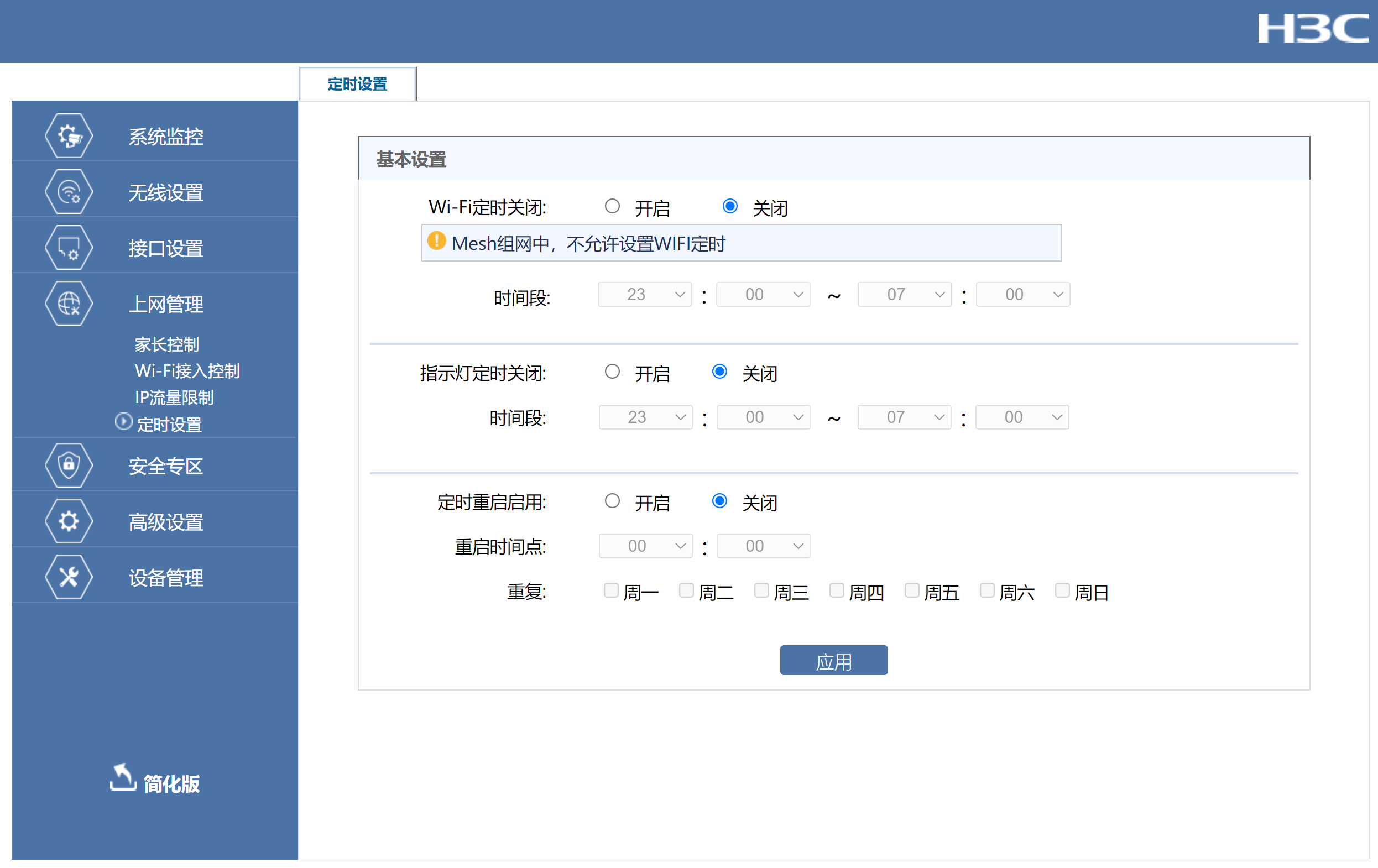

D74A5D2E17124de18459A7B609DCA7DB.png▲NX15000支持wifi定时开关,LED灯定时开关,路由器定时重启

APP

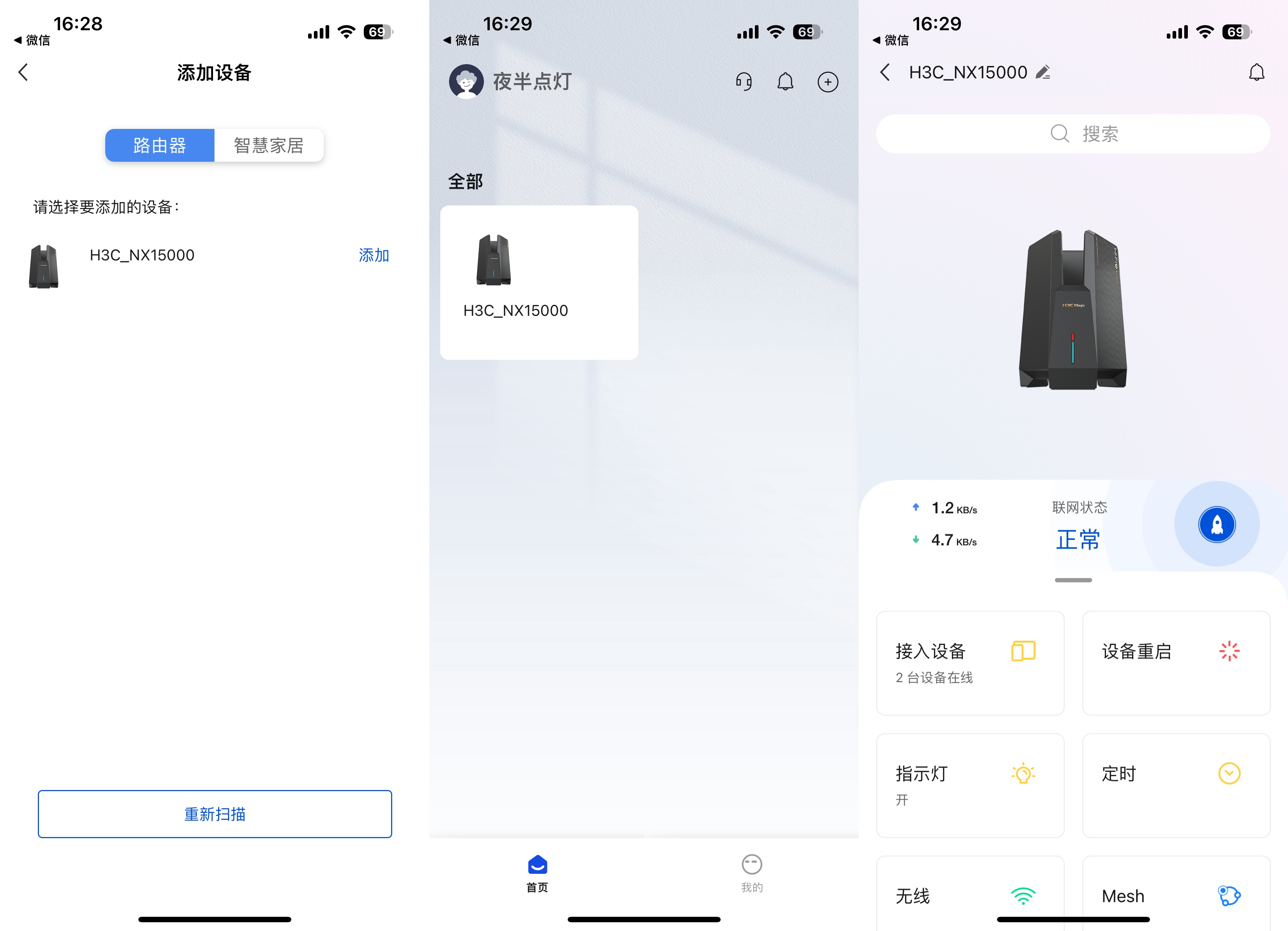

未命名.jpg▲NX15000还支持使用APP来设置,在同一WiFi下可以自动扫描并添加成功

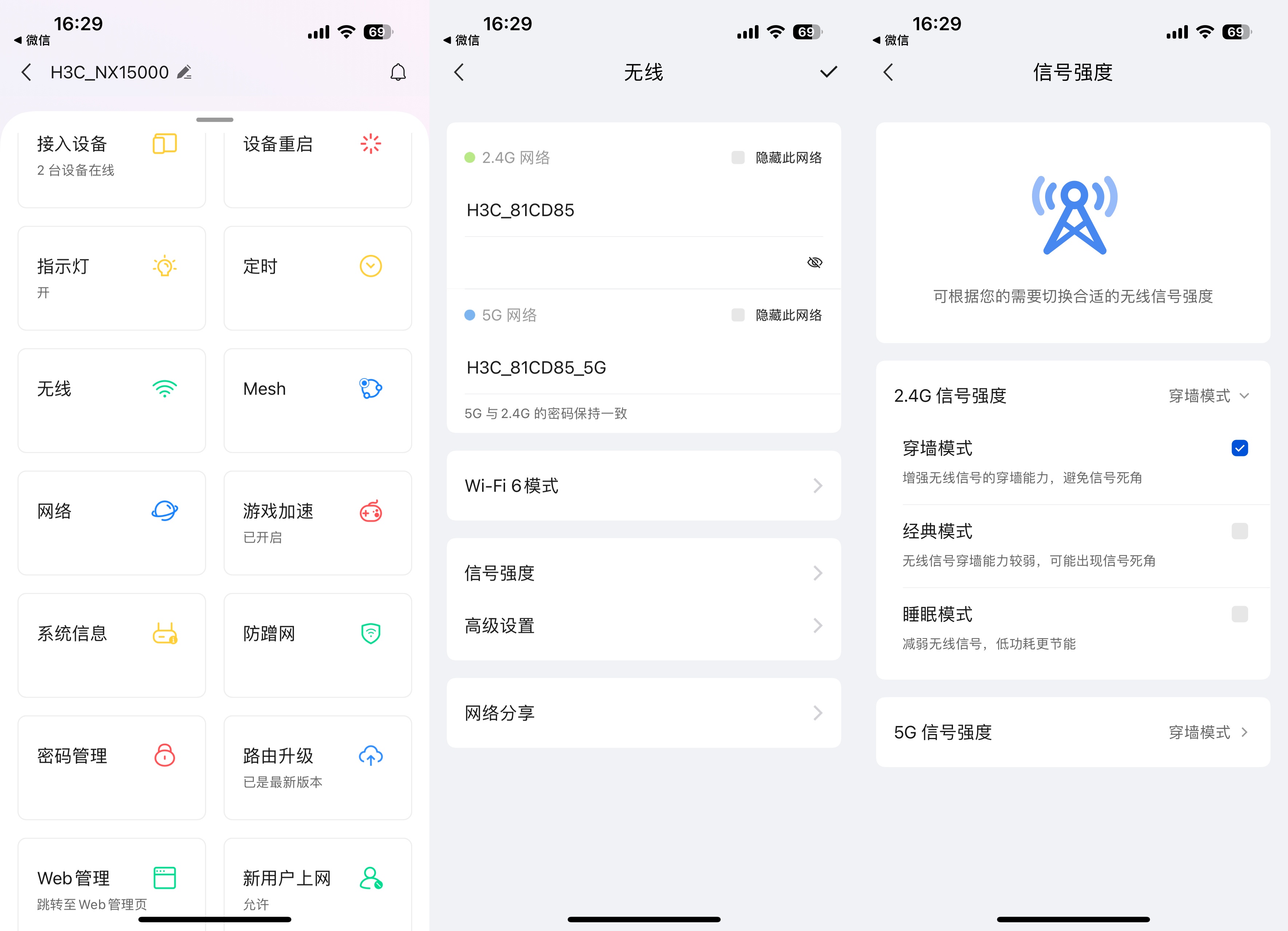

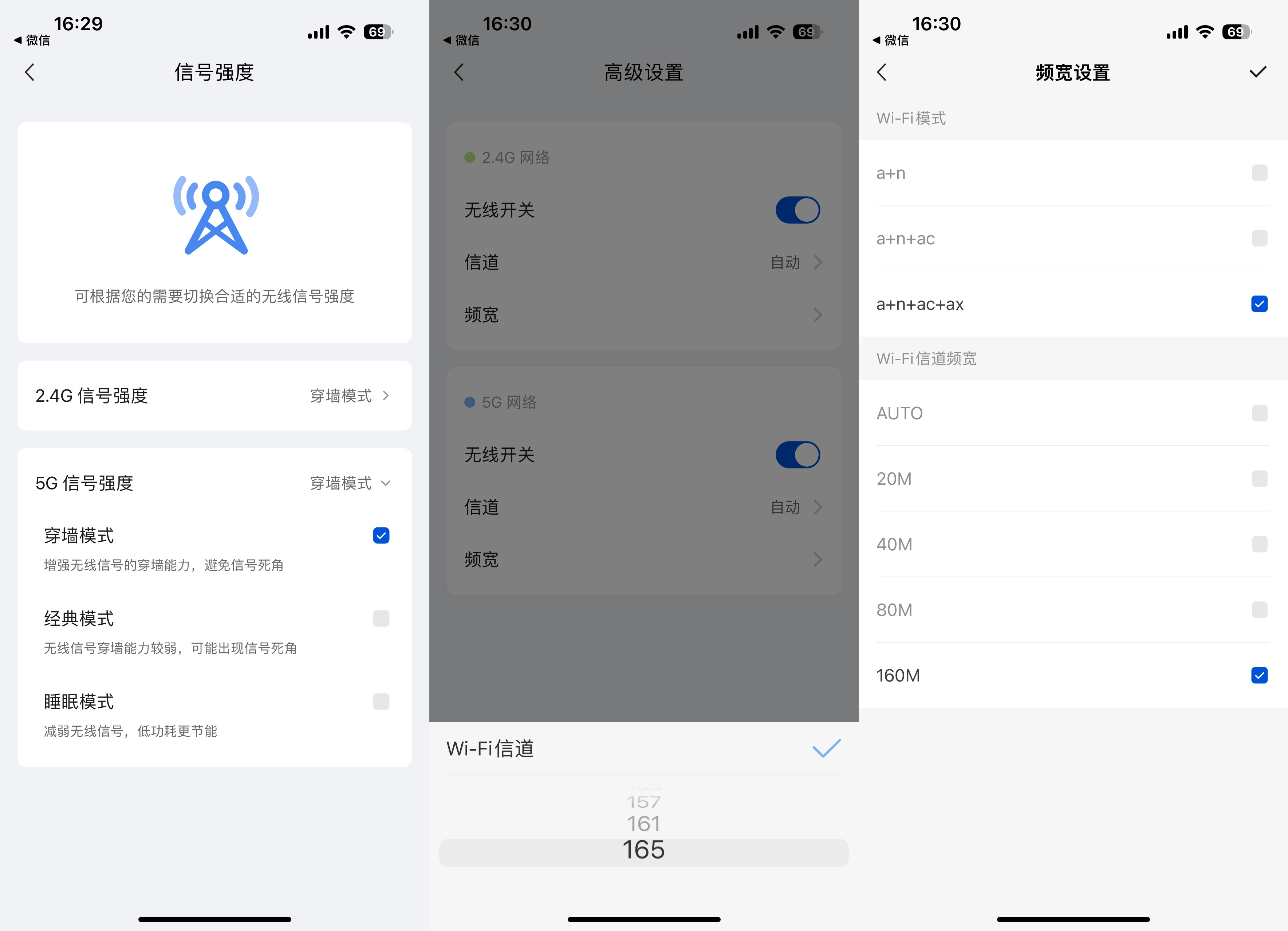

未命名.jpg▲对无线进行设置,包括信号强度,网络分享等等

未命名.jpg▲5G部分支持160MHz頻宽

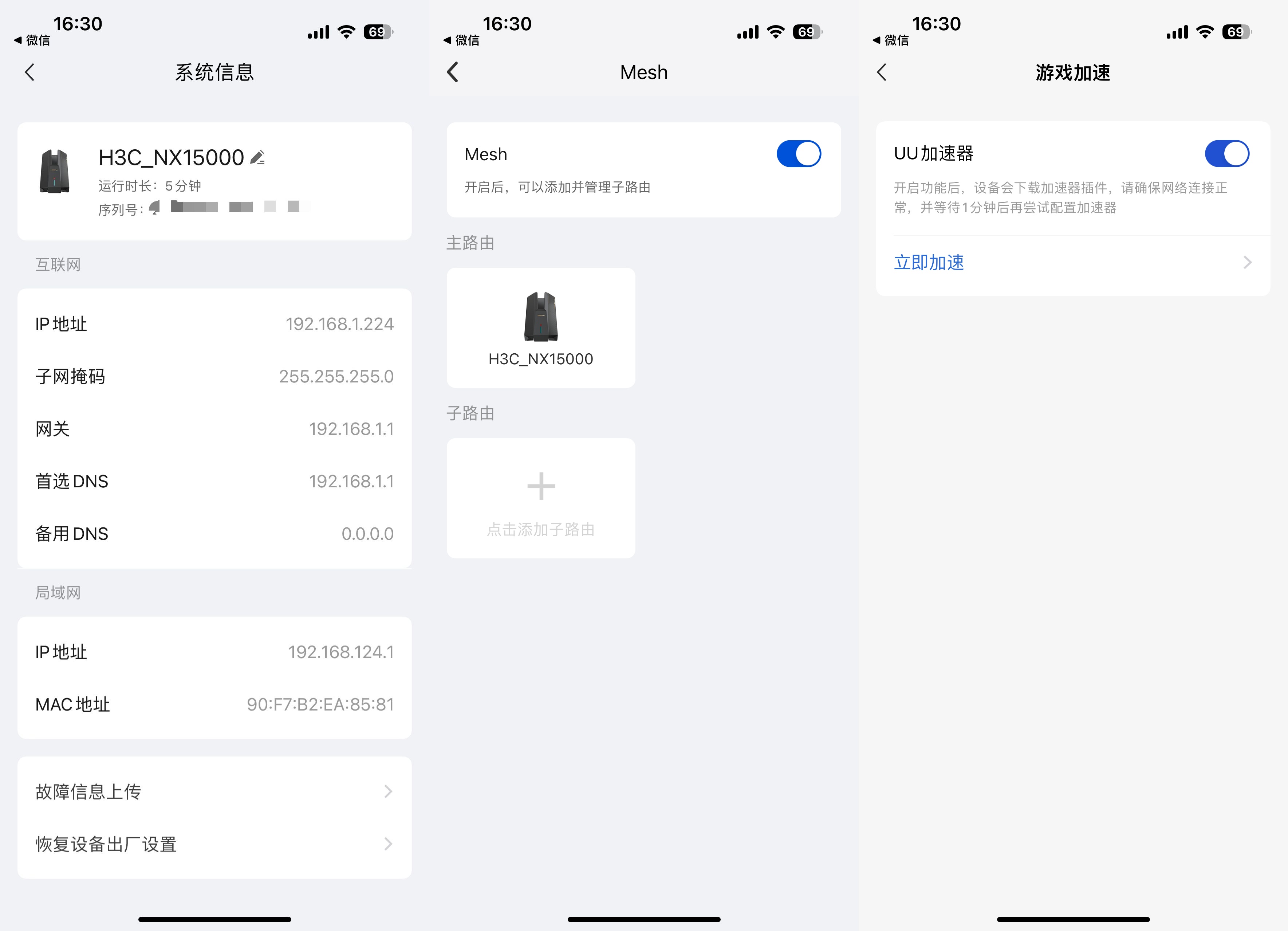

未命名.jpg▲NX15000可以多台组建Mesh网络,支持UU加速器

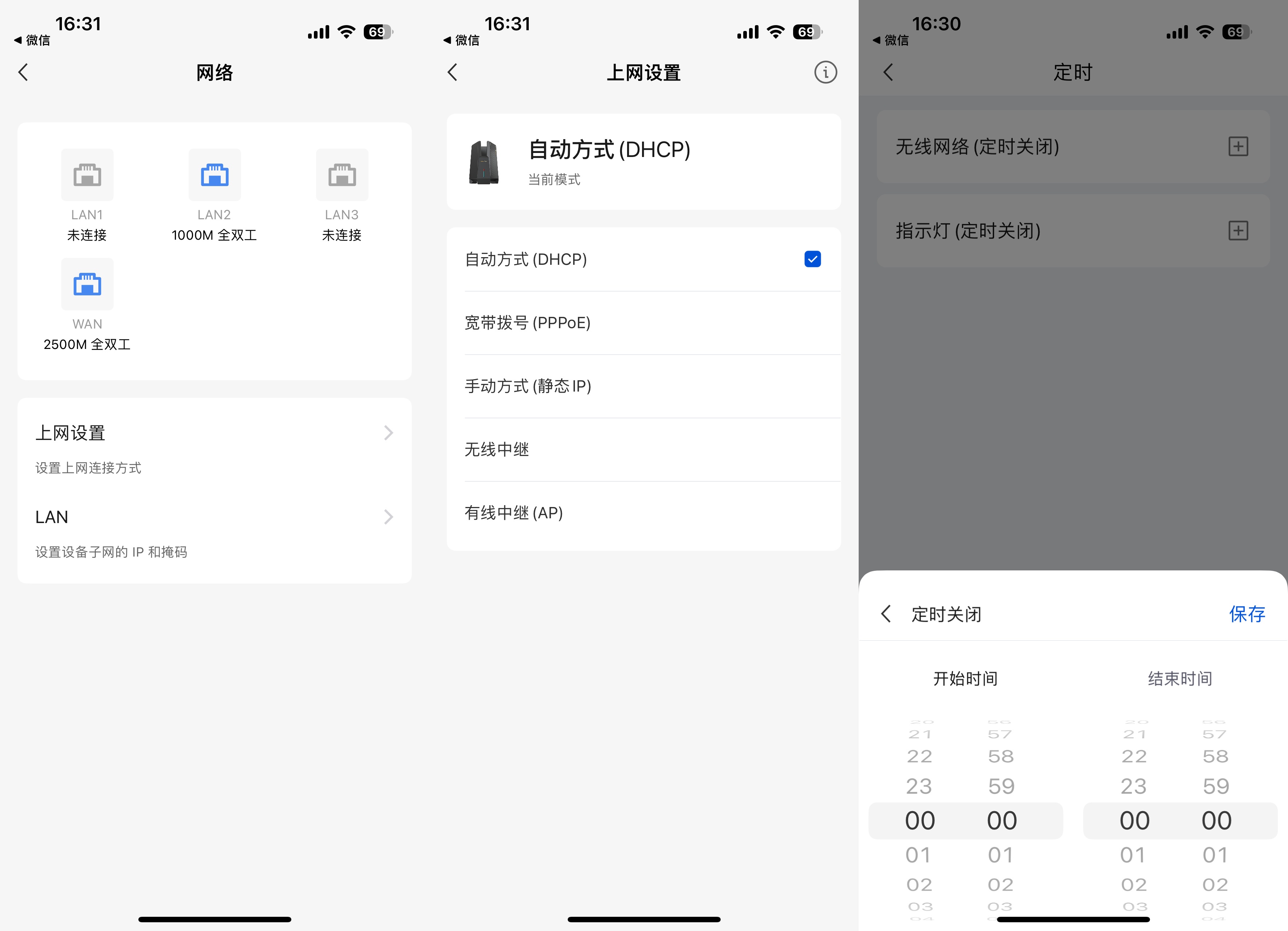

未命名45.jpg▲可以查看各端口运行状态,设置无线网络和LED指示灯的定时开关

吞吐量测试

测试平台硬件部分:

PC1 网卡:XG-C100C,PCE-AX58BT

PC2 网卡:XG-C100C,PCE-AX58BT

软件:

Windows 11 Pro安装所有必选补丁,关闭系统防火墙

Endpoint 9.50

IxChariot 6.70

本次测试使用了如下测试脚本:High_Performance_Throughput.scr。此脚本用于测试最大传输带宽

先来了解下路由测试结果几个相关名词:Throughput,即路由吞吐量,表示路由每秒能处理的数据量。此数据越高越好

测试环境:测试选择在家中,模拟大家日常使用的真实情况

说明:软件版本使用NX15000V100R004,硬件版本VER.A,路由器开启WPA2加密

NX15000单只吞吐量

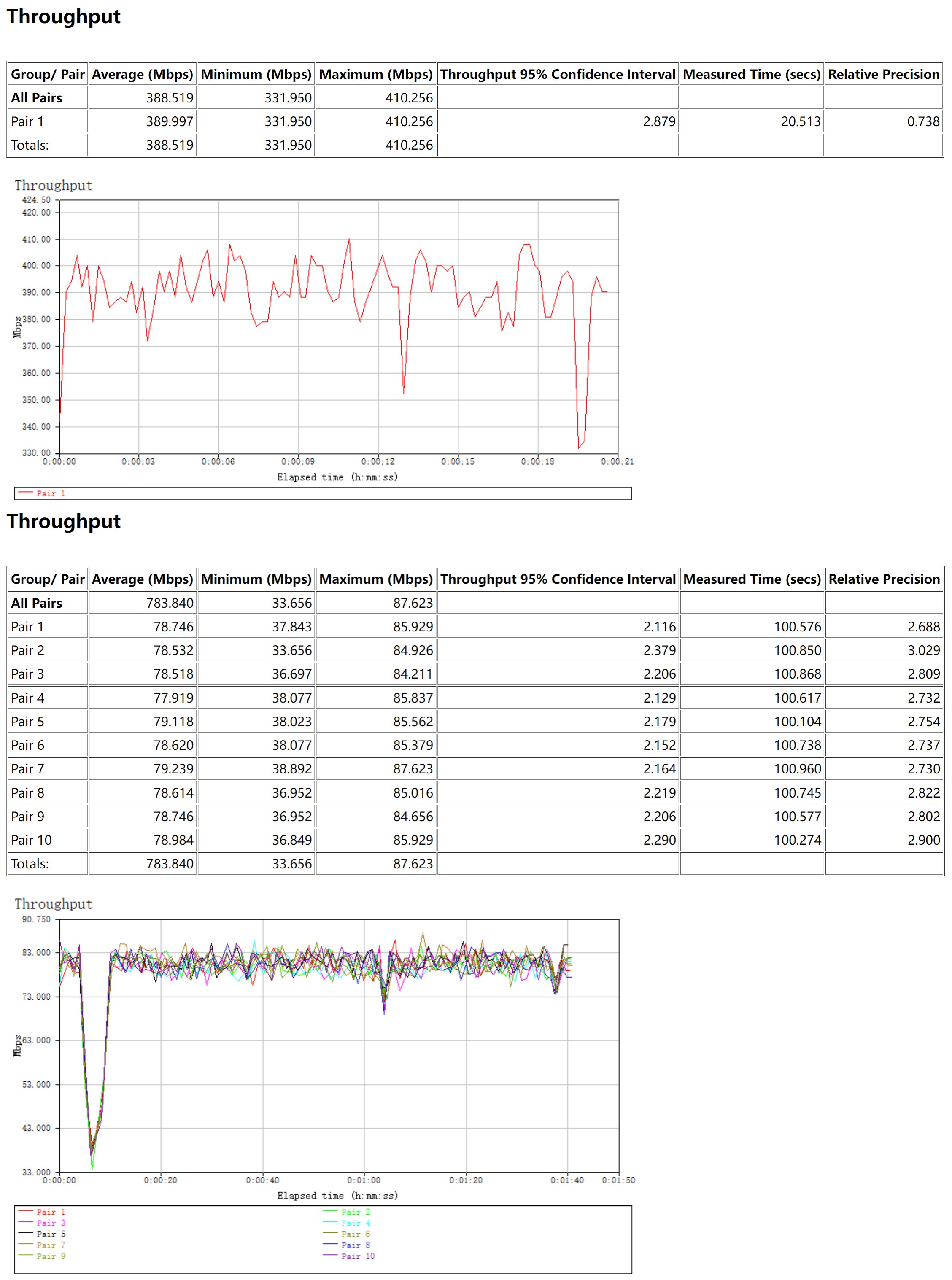

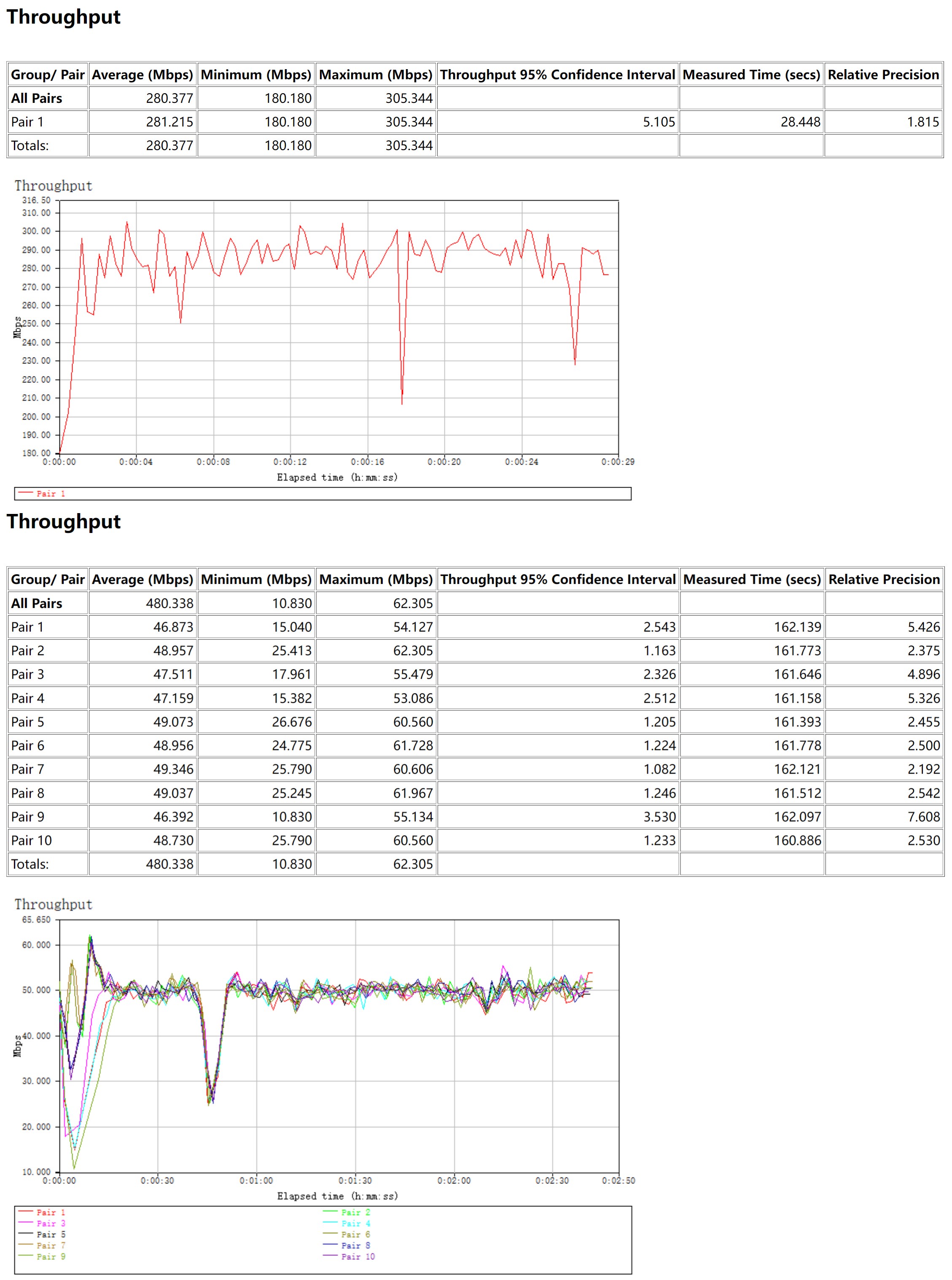

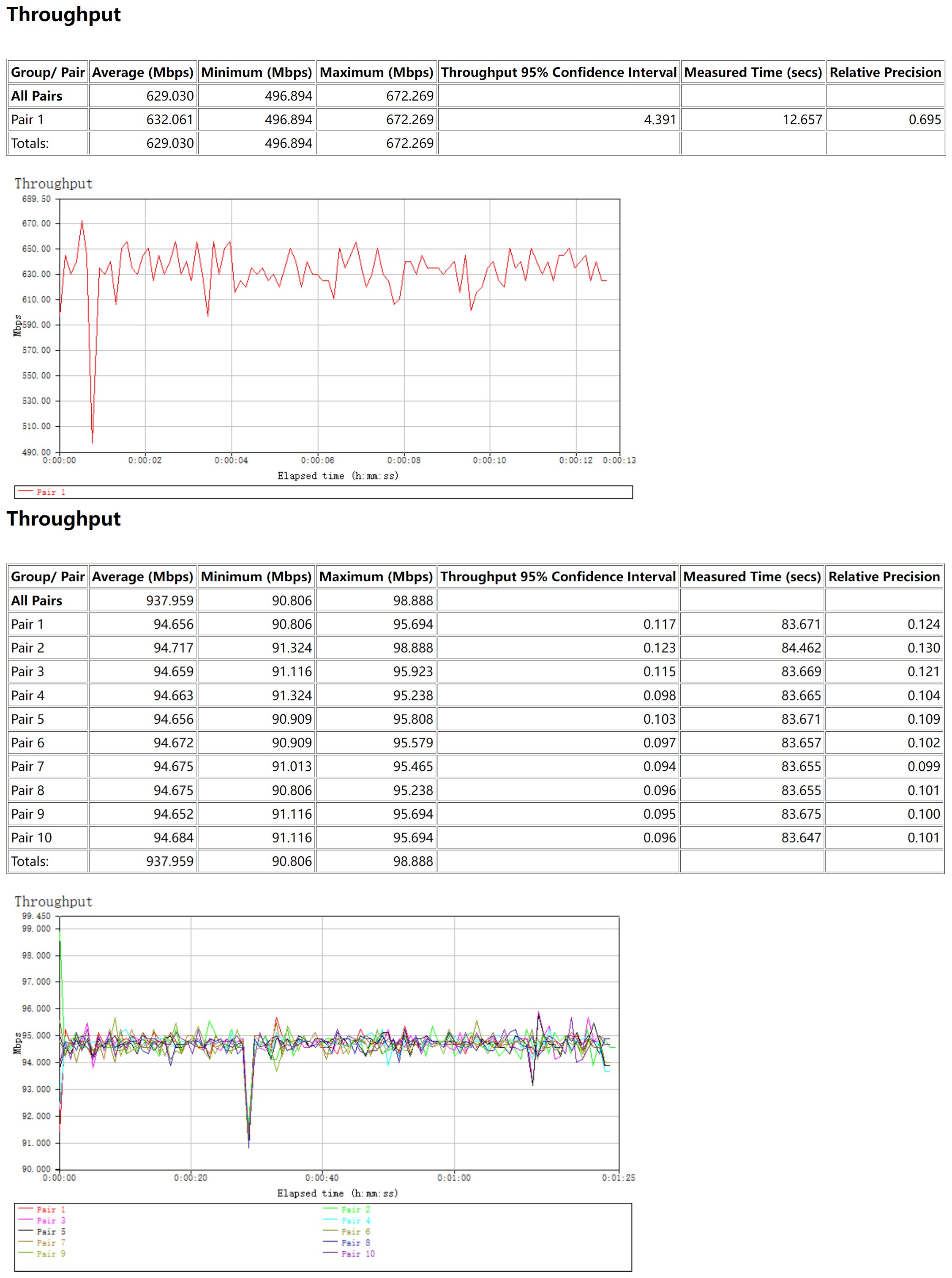

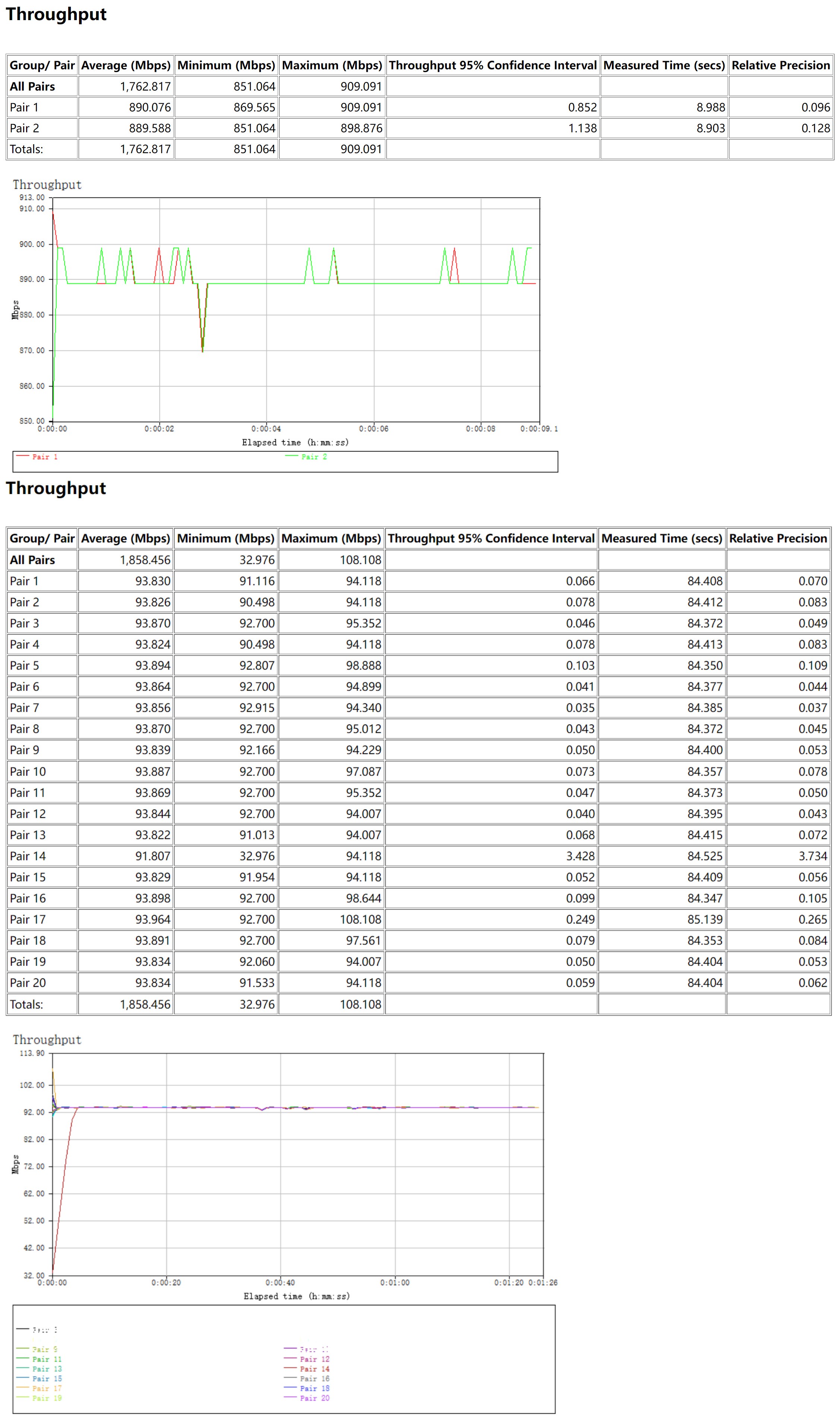

1.jpg▲NAT单线程和十线程

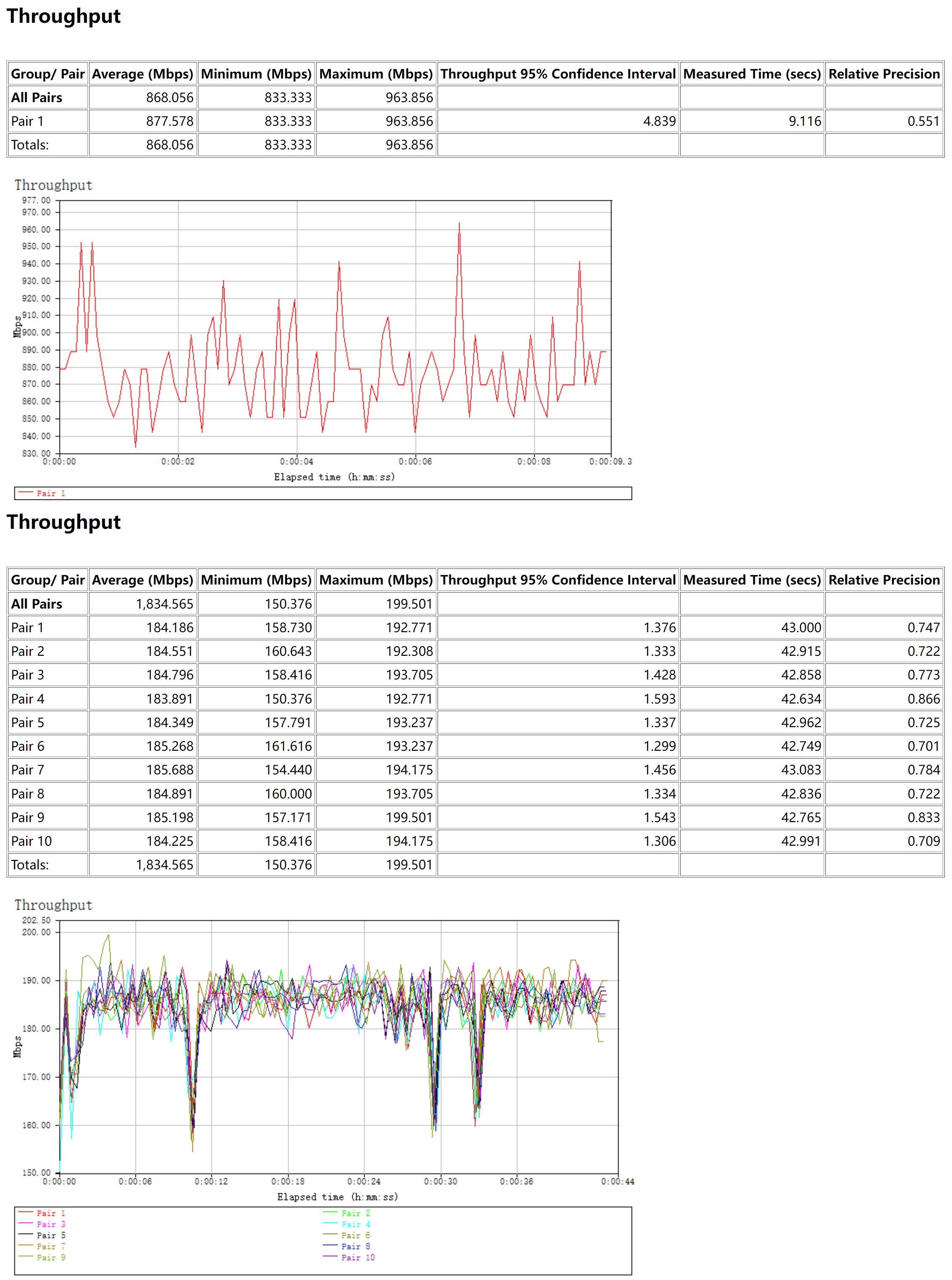

2.jpg▲LAN to LAN单向单线程和十线程

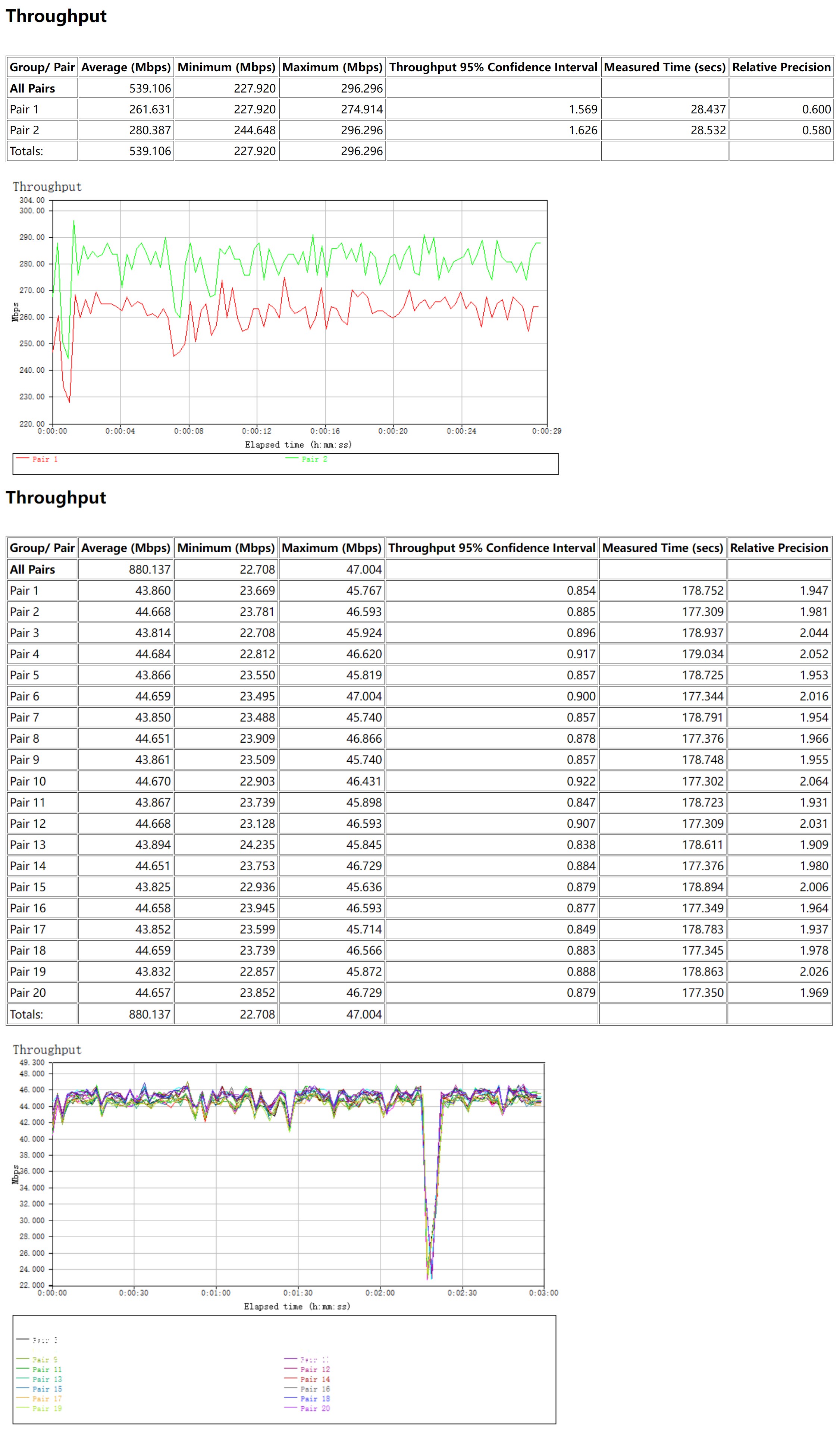

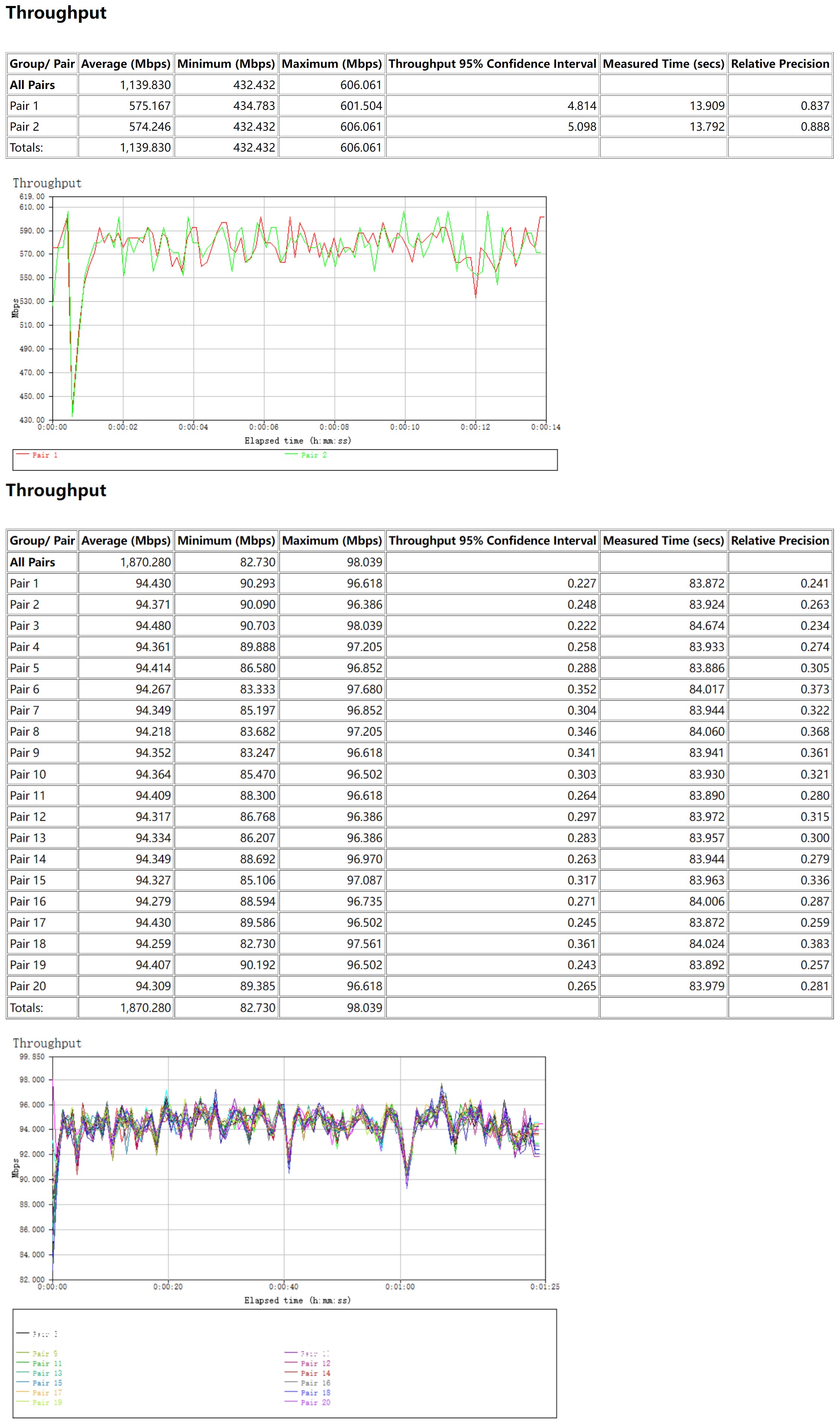

3.jpg▲LAN to LAN双向单线程和十线程

4.jpg▲5G to LAN上行单线程和十线程

5.jpg▲5G to LAN双向单线程和十线程

6.jpg▲5G to LAN下行单线程和十线程

7.jpg▲5G to 5G单向单线程和十线程

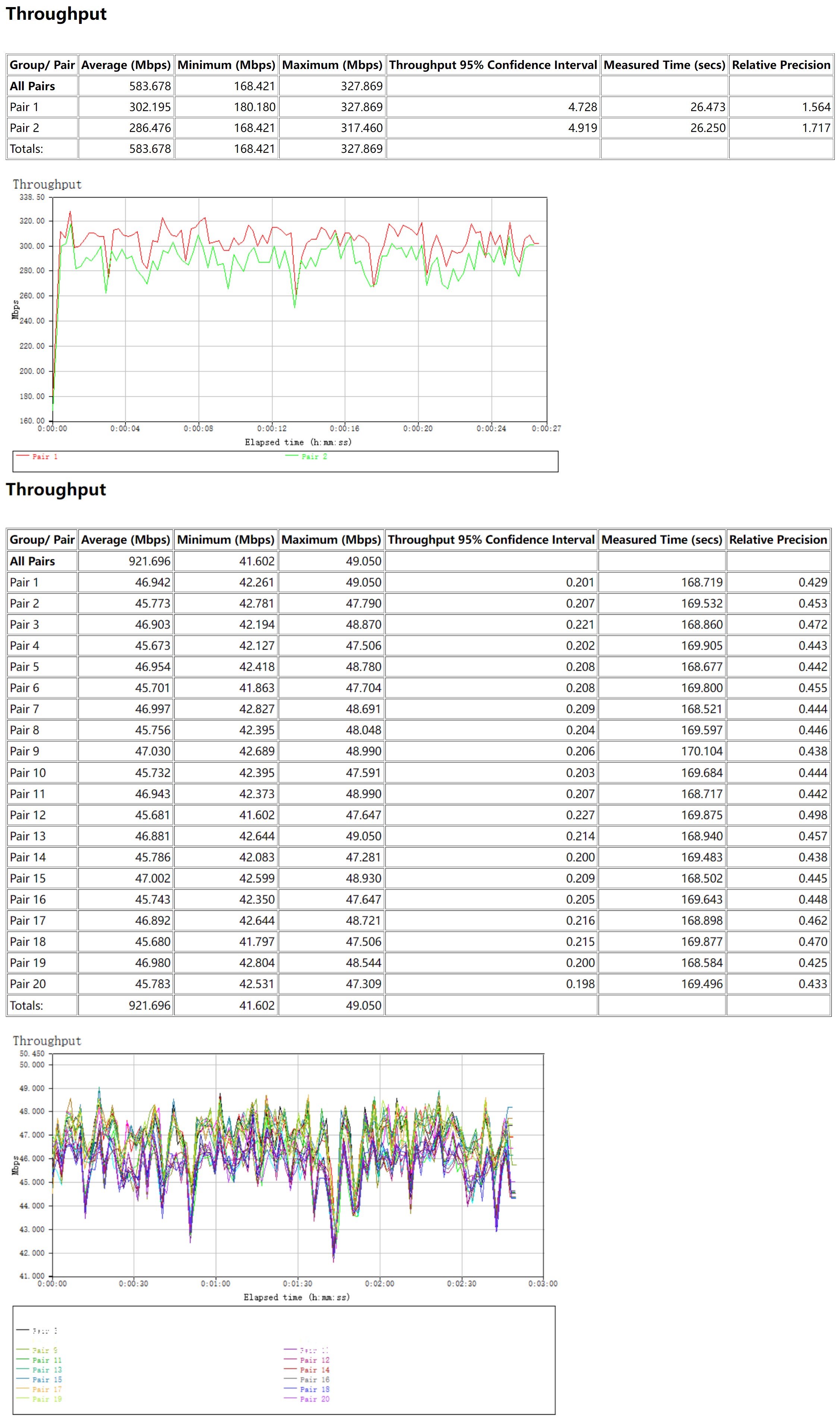

10.jpg▲5G to 5G双向单线程和十线程

两只NX15000无线回程Mesh组网吞吐量测试

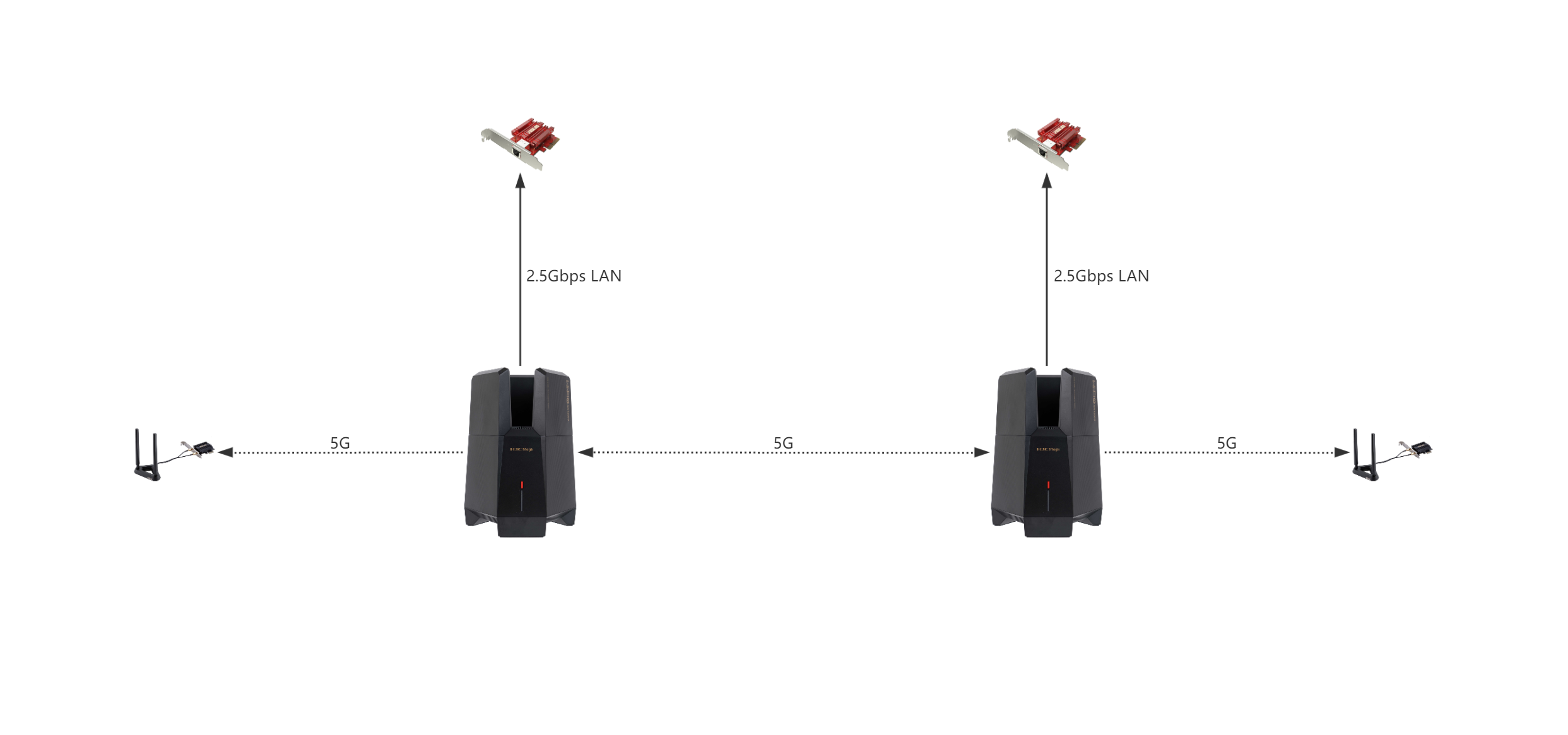

2852875D04A240708EB4A15AB4021806.png▲无线回程拓扑图

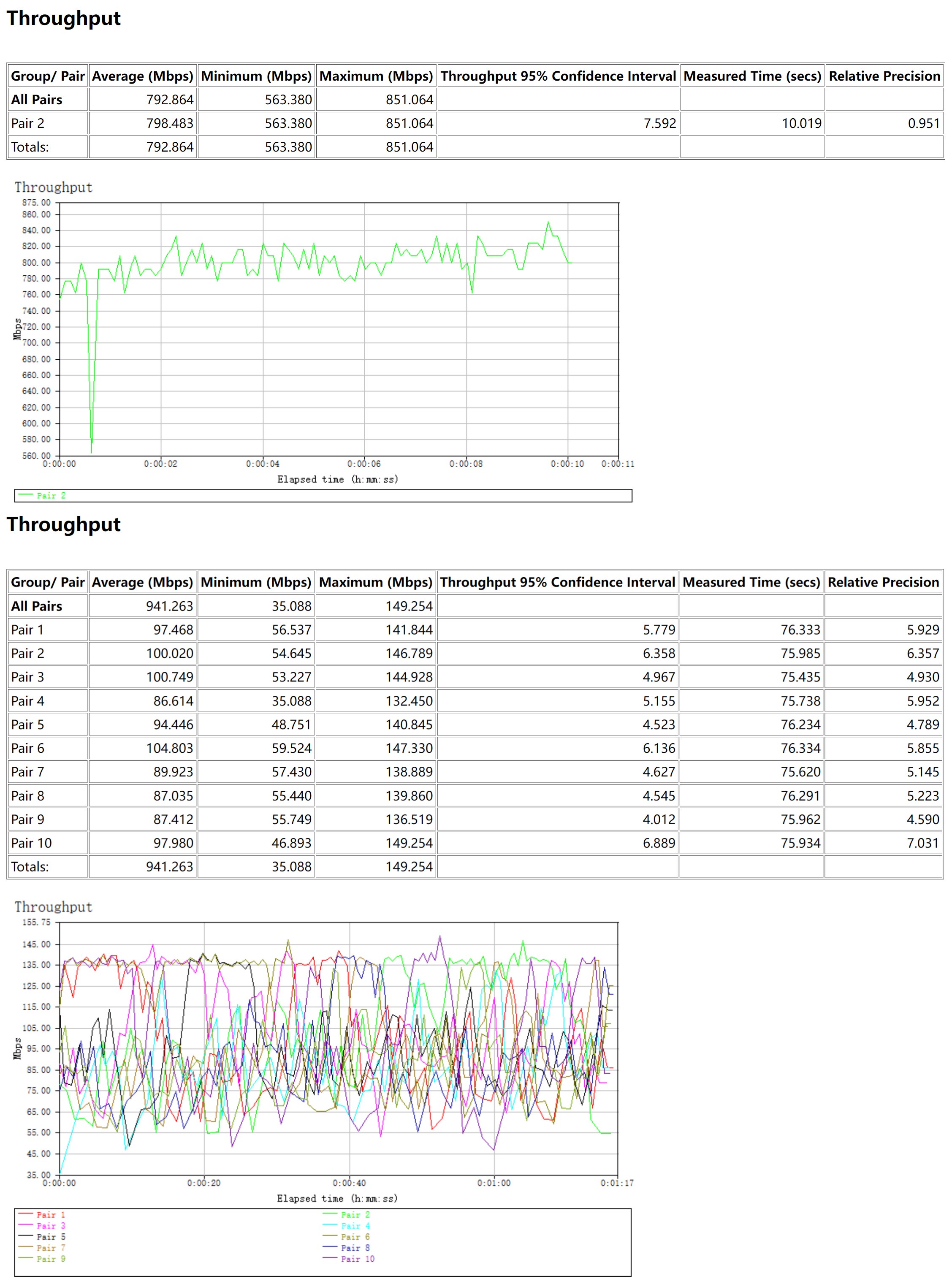

11.jpg▲主NX15000 LAN to 副NX15000 LAN单向单线程和十线程

12.jpg▲主NX15000 LAN to 副NX15000 LAN双向单线程和十线程

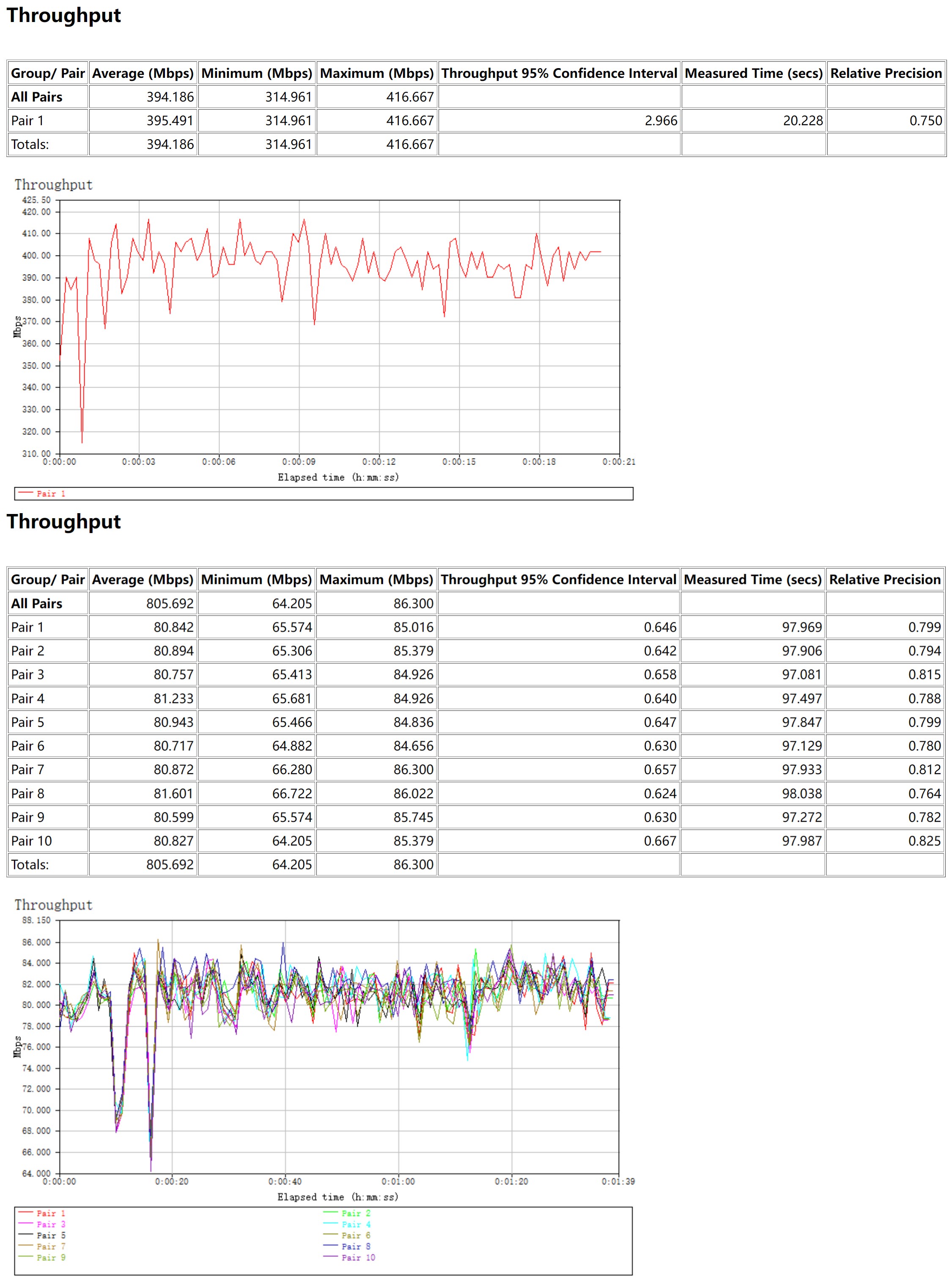

13.jpg▲主NX15000 5G to 副NX15000 LAN上行单线程和十线程

14.jpg▲主NX15000 5G to 副NX15000 LAN双向单线程和十线程

15.jpg▲主NX15000 5G to 副NX15000 LAN下行单线程和十线程

16.jpg▲主NX15000 5G to 副NX15000 5G单向单线程和十线程

17.jpg▲主NX15000 5G to 副NX15000 5G双向单线程和十线程

两只NX15000有线回程Mesh组网吞吐量测试

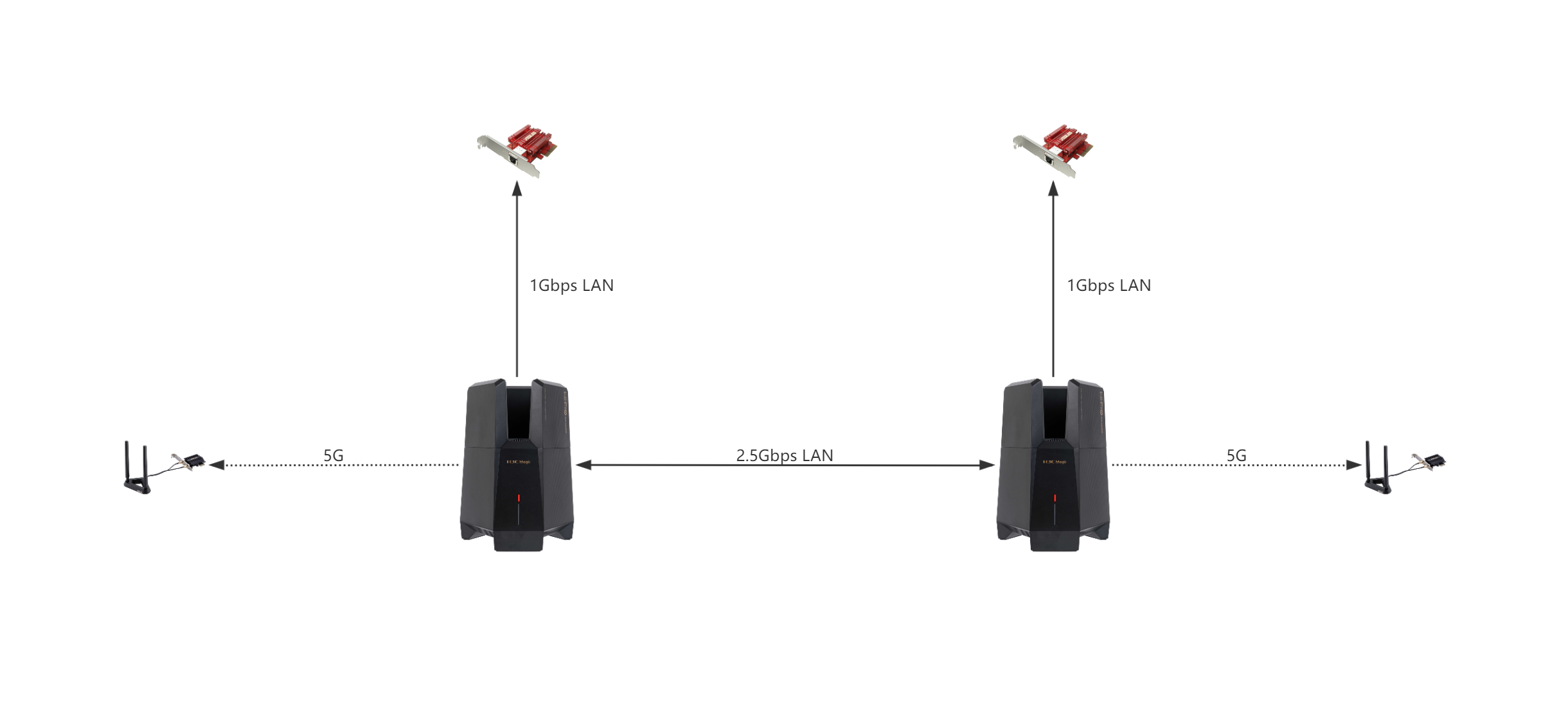

AFEBF283A36A4232AE101760CAFC5BDD.png▲有线回程拓扑图

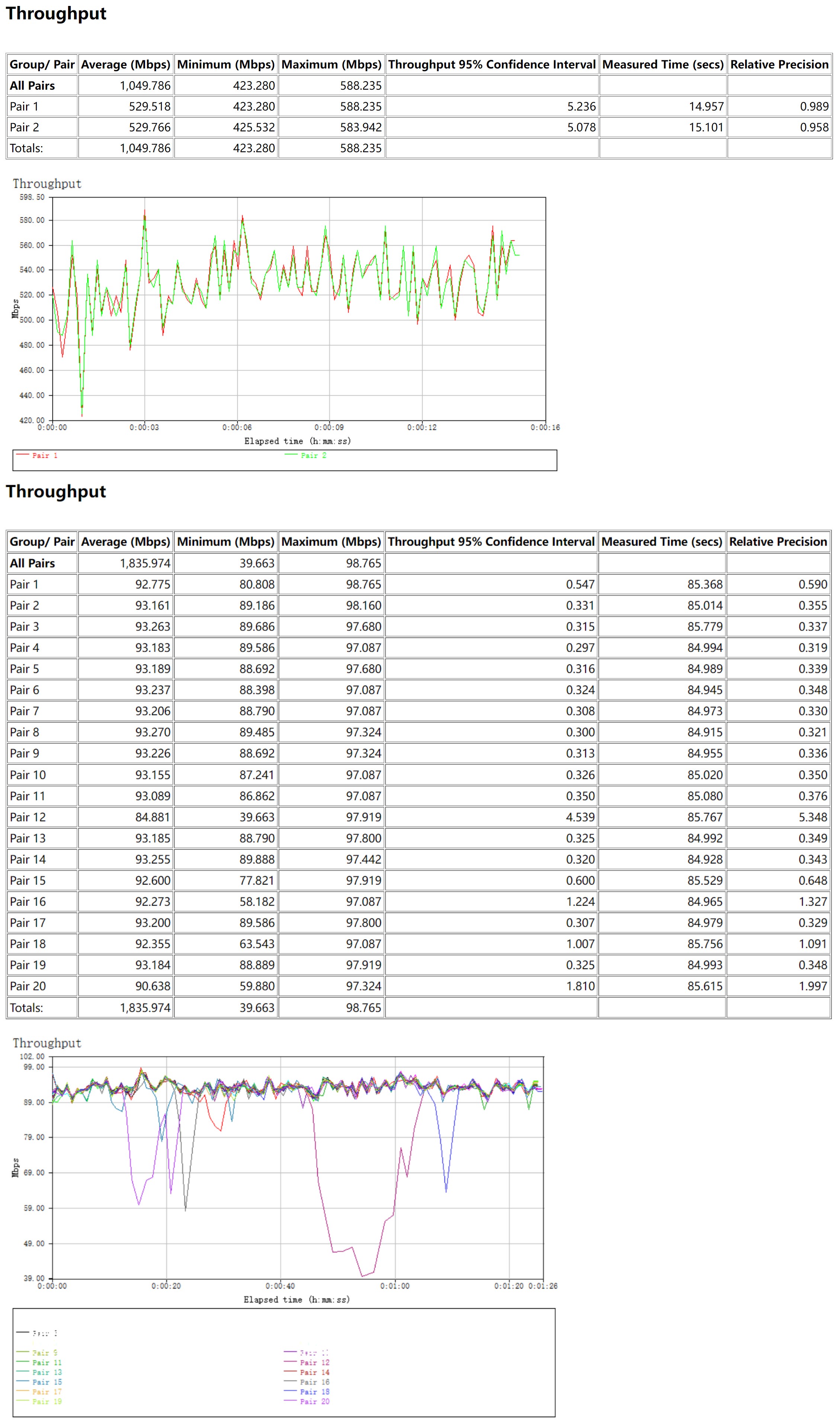

21.jpg▲主NX15000 LAN to 副NX15000 LAN单向单线程和十线程

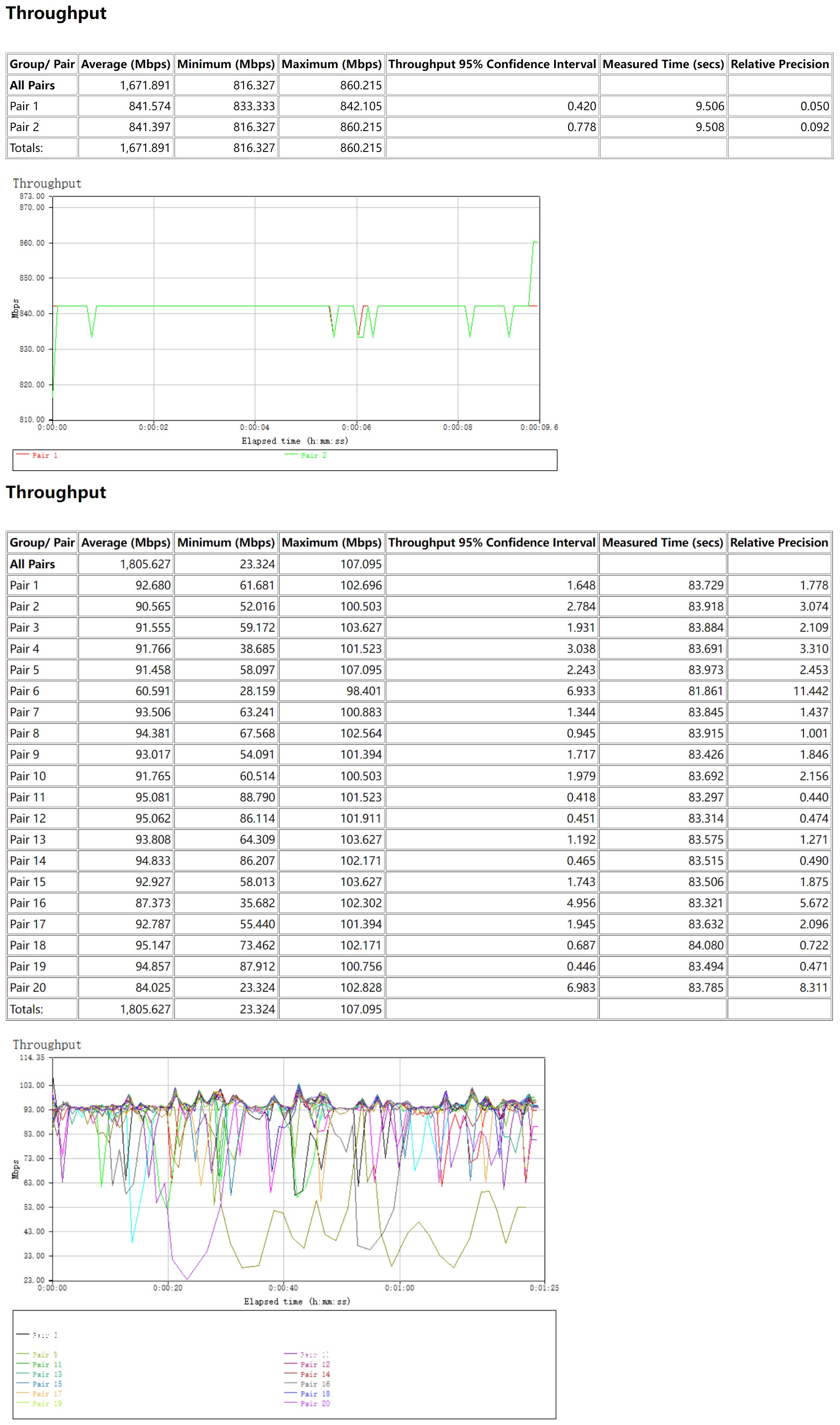

22.jpg▲主NX15000 LAN to 副NX15000 LAN双向单线程和十线程

23.jpg▲主NX15000 5G to 副NX15000 LAN上行单线程和十线程

24.jpg▲主NX15000 5G to 副NX15000 LAN双向单线程和十线程

25.jpg▲主NX15000 5G to 副NX15000 LAN下行单线程和十线程

26.jpg▲主NX15000 5G to 副NX15000 5G单向单线程和十线程

28.jpg▲主NX15000 5G to 副NX15000 5G双向单线程和十线程

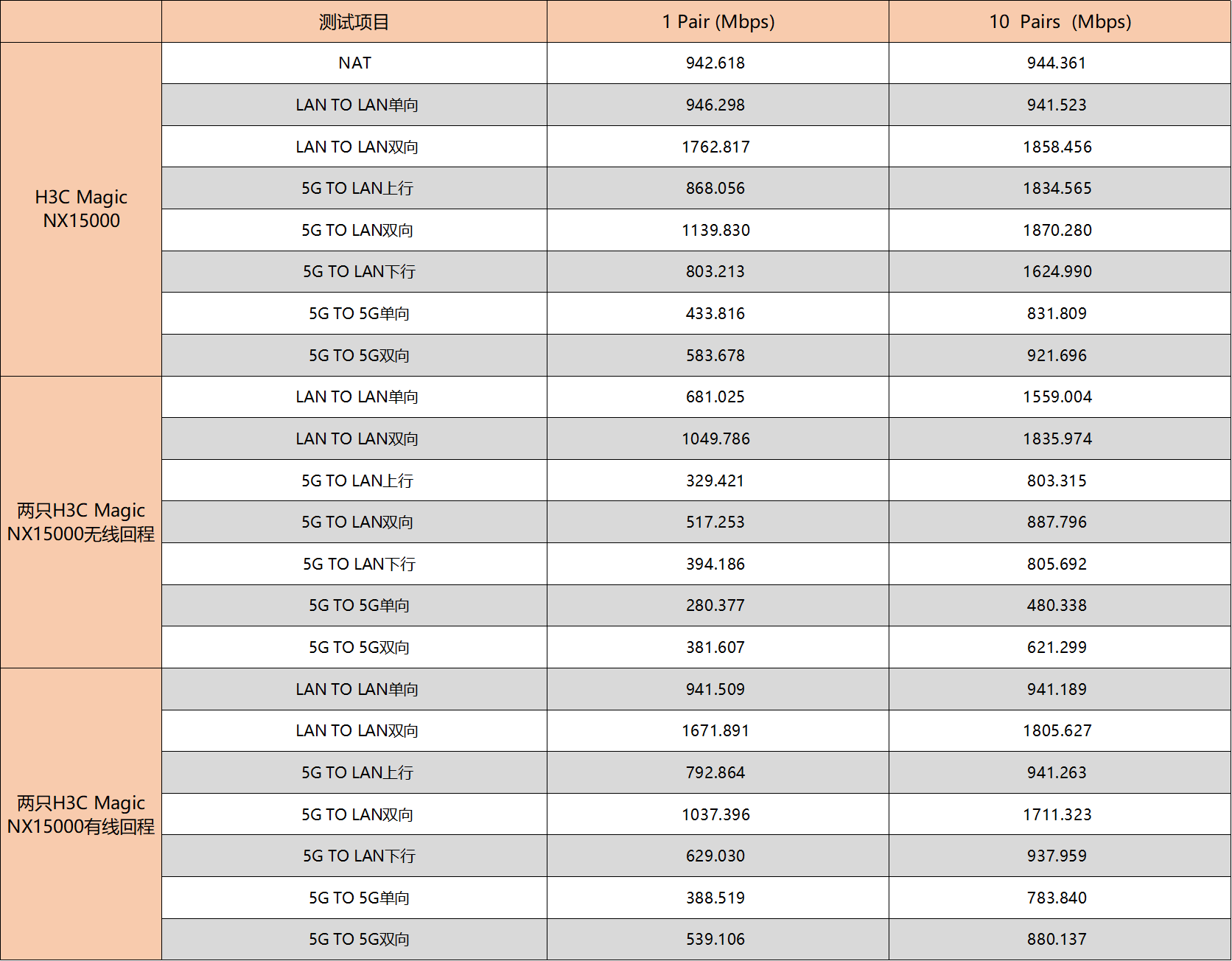

E88CCFFD6E9B4893A93DCAF552354441.png▲数据汇总

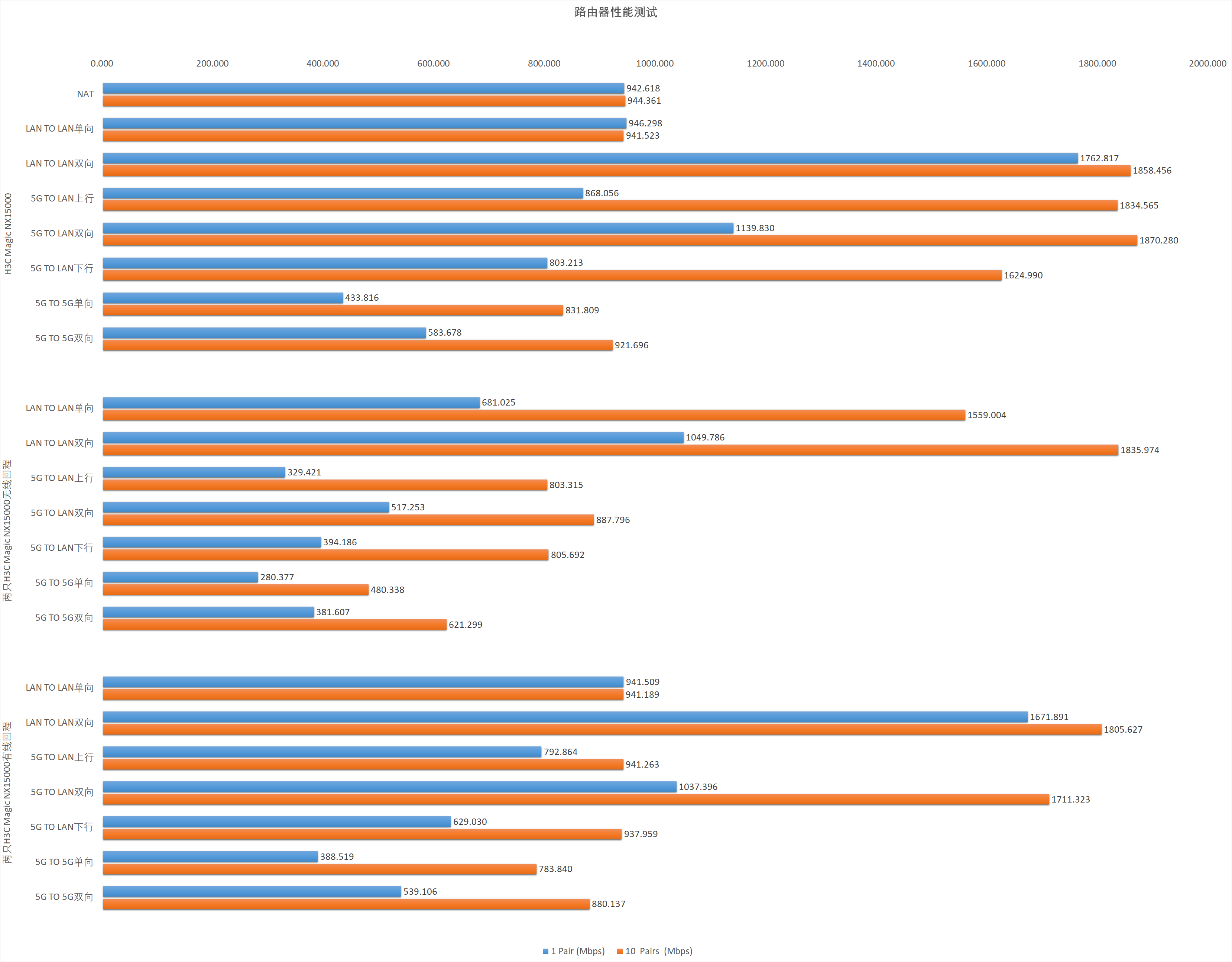

3C58184BD39C4a2a85AC3582FBDC1D86.png▲图表汇总

信号测试

611AA45C47FF4a9eBEE93C071EFC46DF.png▲为了避免1000M宽带成为瓶颈,这里选择在内网使用DS1821+搭建一个测速服务器

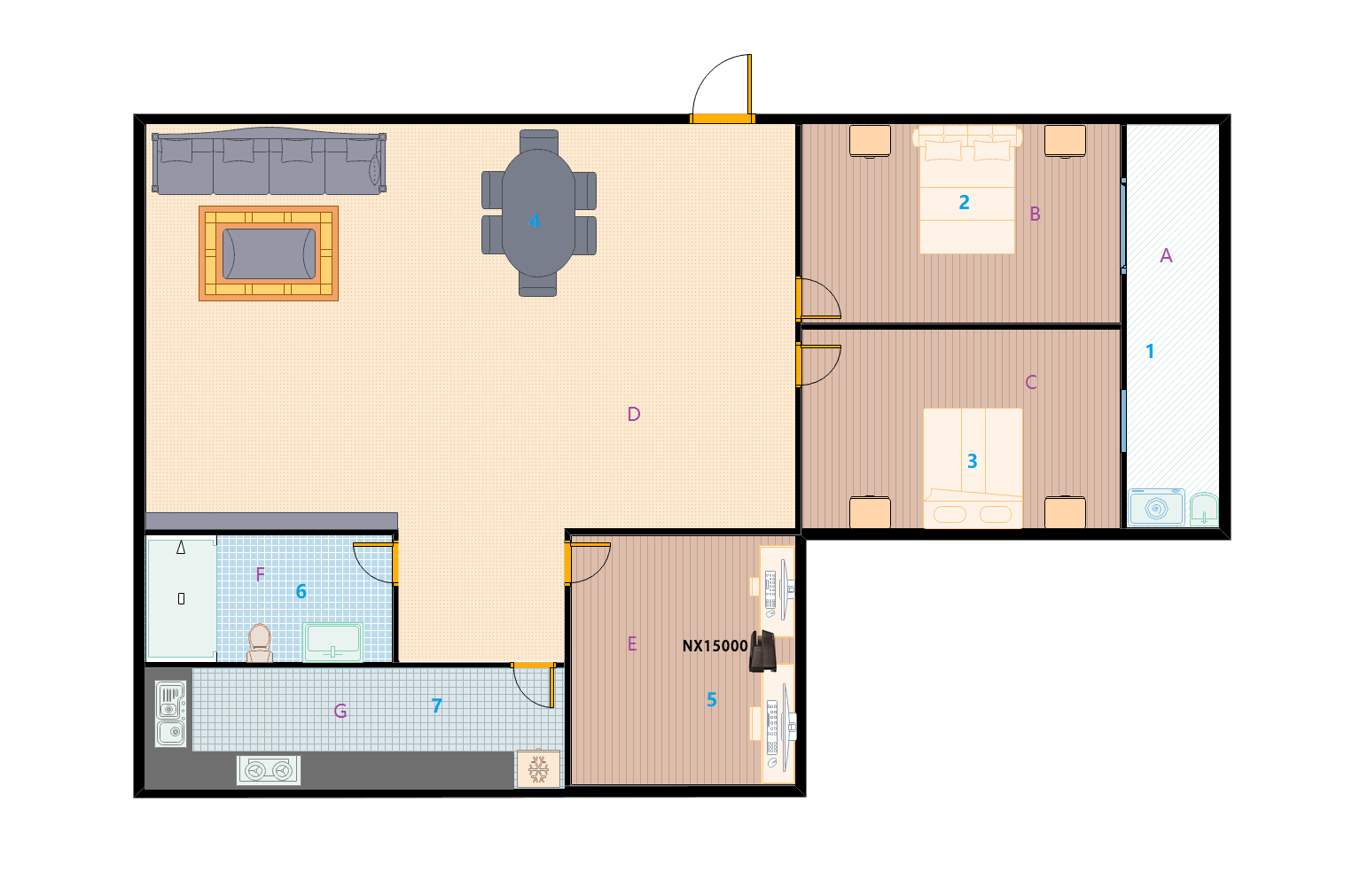

QQ图片20181219190149.pngH3C Magic NX15000使用穿墙模式,所在位置已在上图标出

各房间大致面积说明

A:11平方米

B:15平方米

C:15平方米

D:40平方米

E:12平方米

F:5平方米

G:7.5平方米

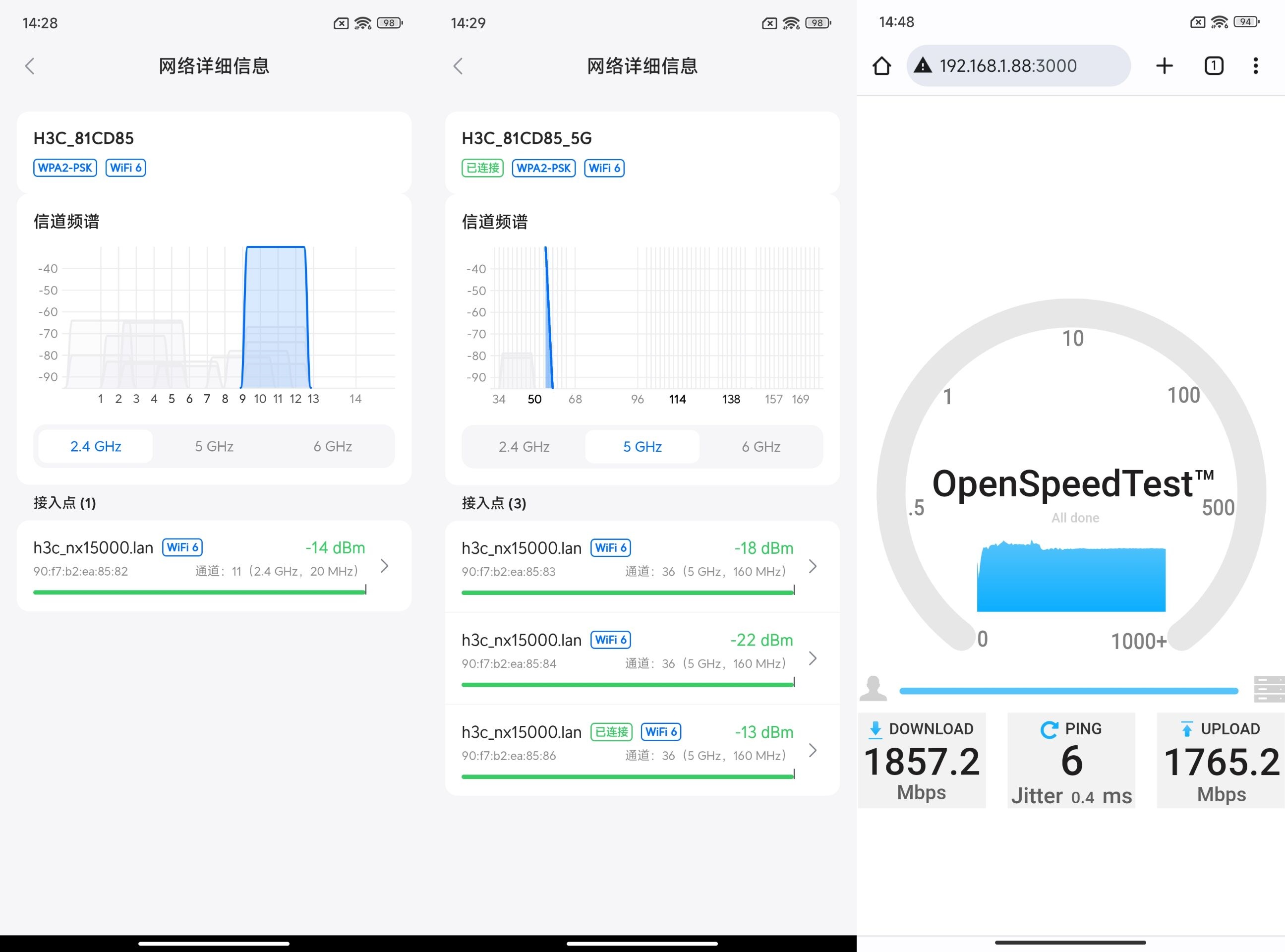

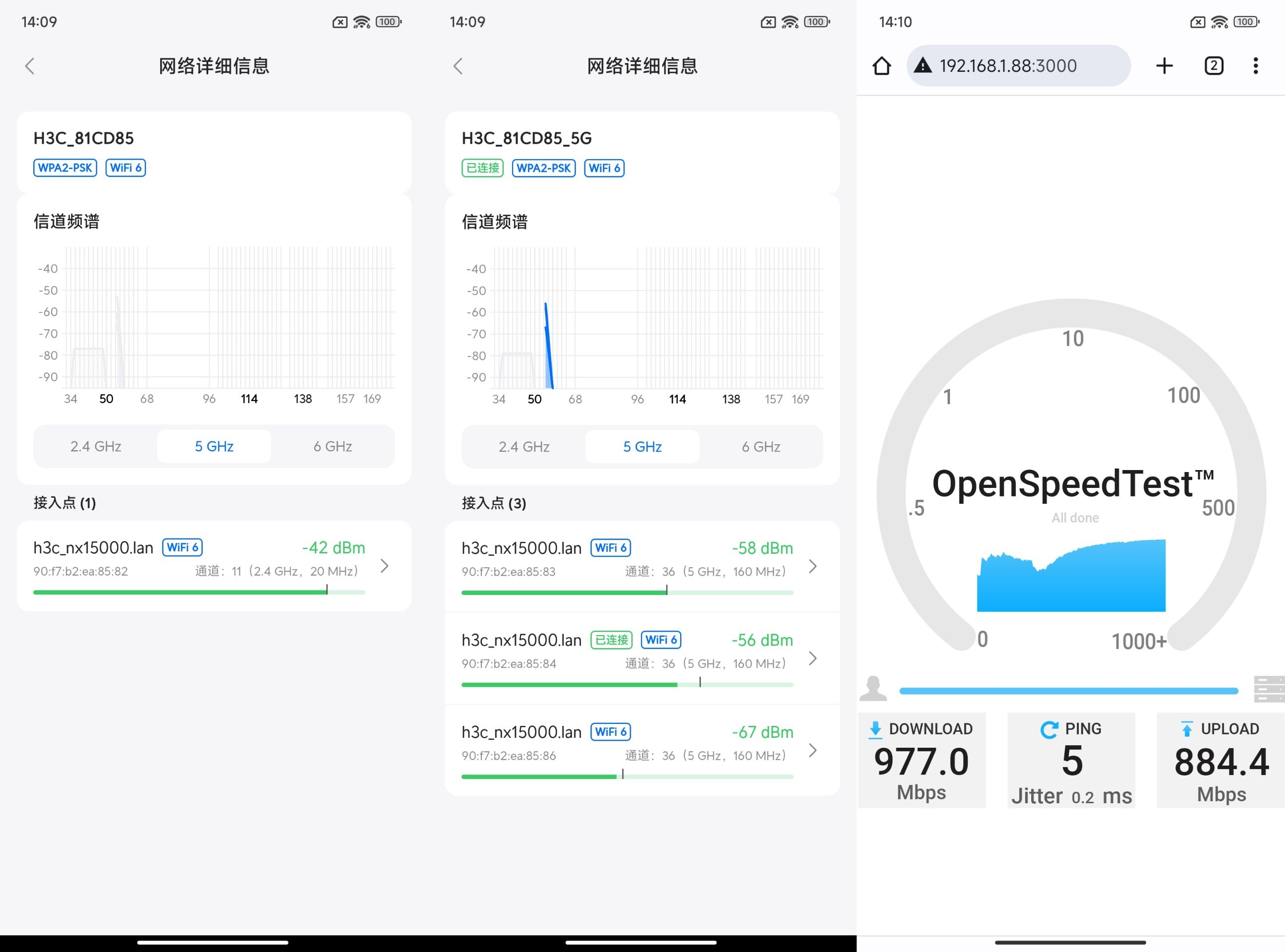

111.jpg▲1号位置处2.4G、5G信号强度以及Speedtest测试

222.jpg▲2号位置处2.4G、5G信号强度以及Speedtest测试

333.jpg▲3号位置处2.4G、5G信号强度以及Speedtest测试

444.jpg▲4号位置处2.4G、5G信号强度以及Speedtest测试

555.jpg▲5号位置处2.4G、5G信号强度以及Speedtest测试

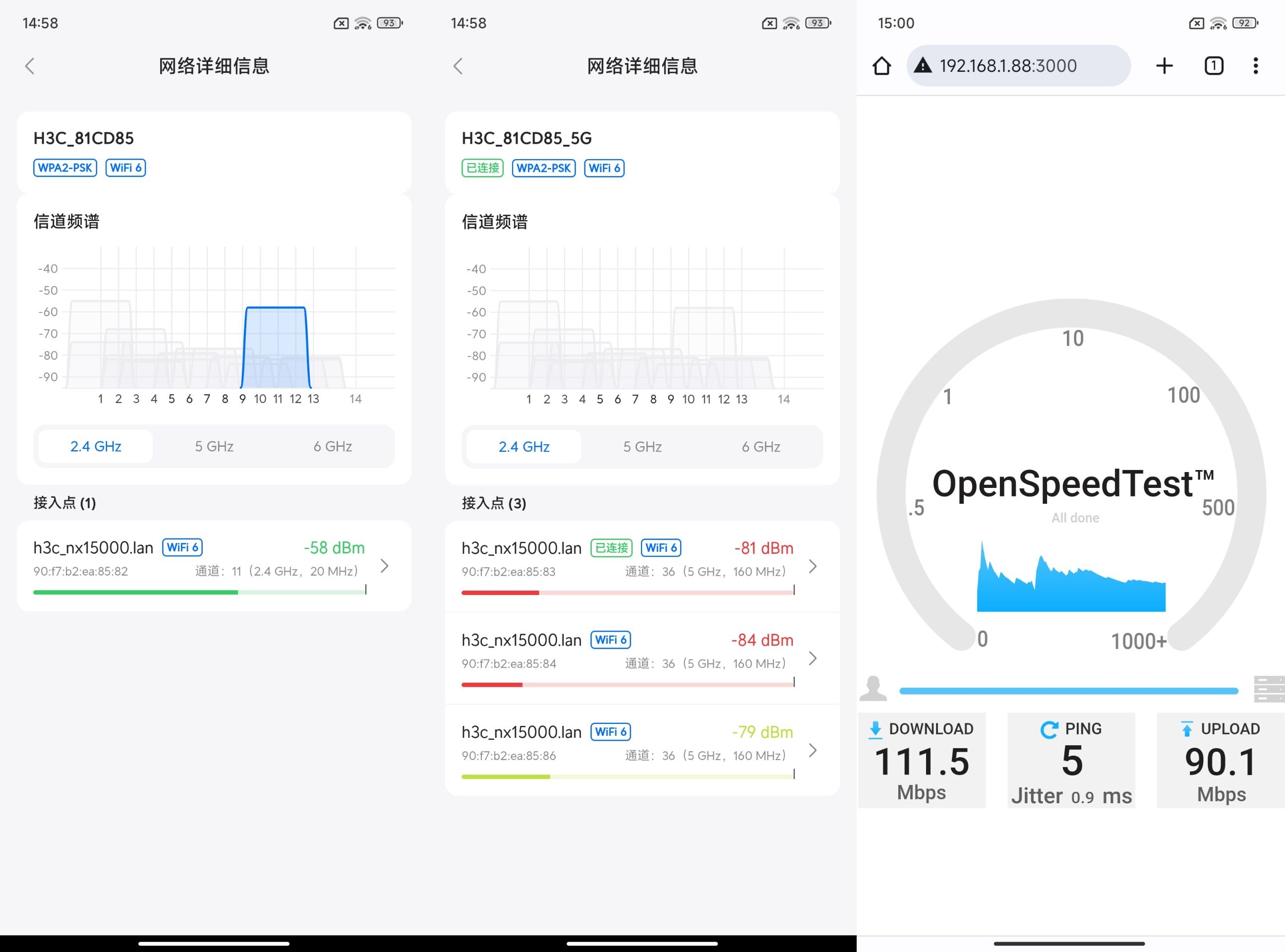

666.jpg▲6号位置处2.4G、5G信号强度以及Speedtest测试

777.jpg▲7号位置处2.4G、5G信号强度以及Speedtest测试

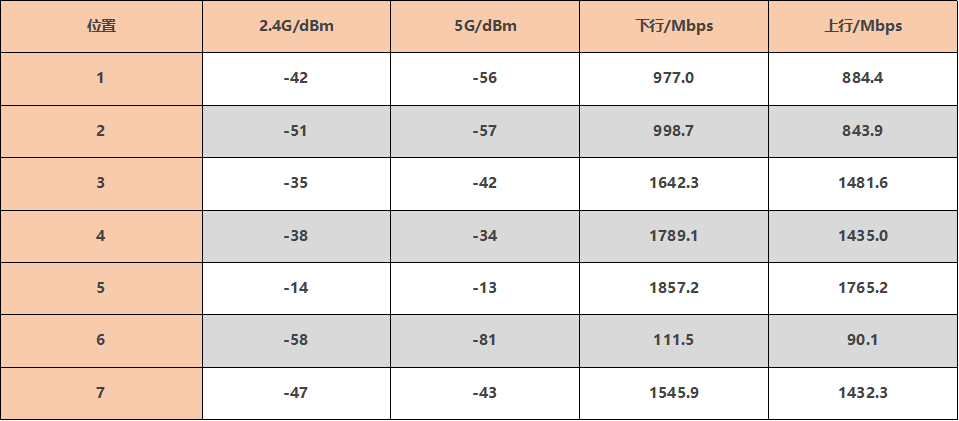

CE71AE44C36942d9A7BD72ED95FCD867.png▲数据汇总

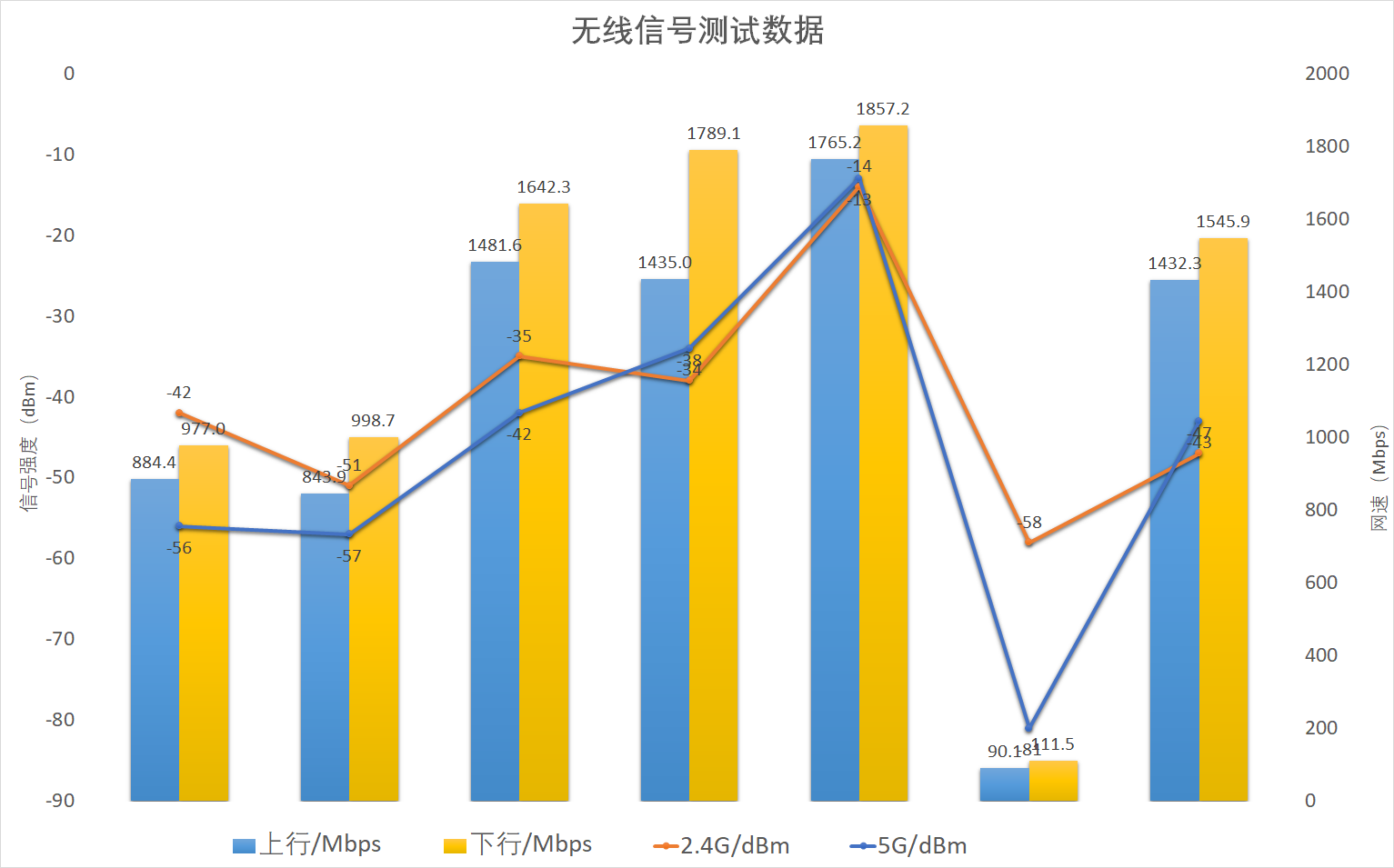

DFE46743EF7045189D3945D7EB4BAA88.png▲图表汇总

总结

DSC08973.jpg▲H3C Magic NX15000采用了双CPU设计,提供一个2.4G频段+3个5G频段,整个无线规格为2.4G(574Mbps)+ 5G(4804Mbps x3=14412Mbps)。从测试结果来看,单台H3C Magic NX15000的信号表现非常不错,双台H3C Magic NX15000无线回程数据表现一般,猜测没有使用独立的5G频段回程
