H3C WiFi6系列AC+AP打造家庭无线网络,全家桶评测体验

5个月前
阅读 12万6097
2

前言

本次为大家带来H3C的一套AC+AP系列产品,选用H3C Magic BR1008L-HP + BA3000L;BR1008L-HP是新华三智能终端有限公司特别设计的全千兆智能中枢。产品集无线管理功能(AC)、路由功能和PoE供电于一体,配置简单,模块化设计,安装方便;BA3000L采用802.11ax新无线技术,整机提供3000Mbps无线速率,5G最高协商速度可达2400M。BA3000L软件支持无缝漫游、自动优化等无线新技术,支持通过BR1008L-HP集中管理,即插即用,配置更简单,使用更方便。下面为大家带来这套产品的家庭使用体验

DSC09029.jpg▲H3C Magic BR1008L-HP采用全金属外壳,支持安装在弱电箱;H3C Magic BA3000L采用86面板式造型,入墙安装,易融于家庭环境

开箱

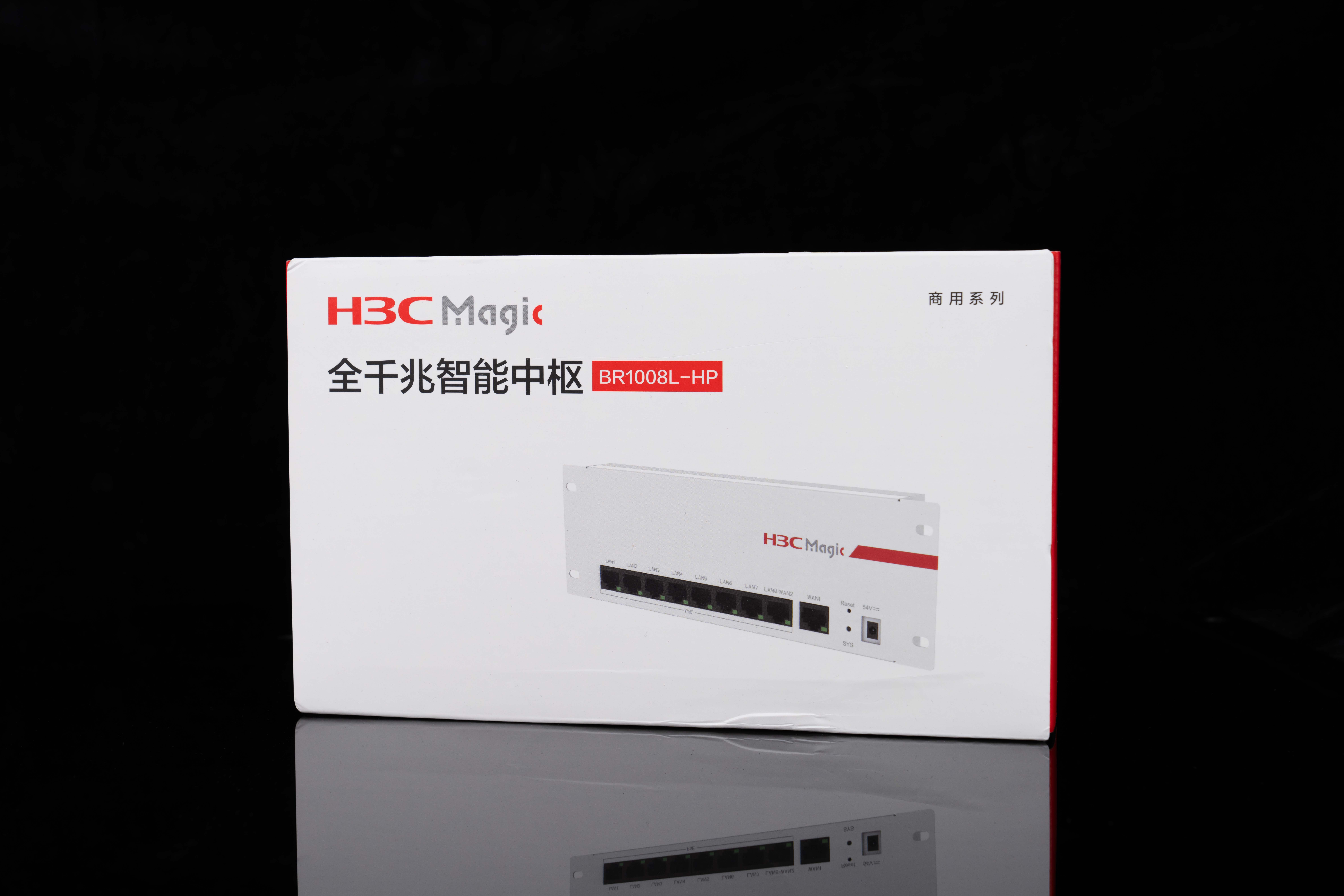

DSC09009.jpg▲H3C Magic BR1008L-HP包装盒正面,印有产品图片

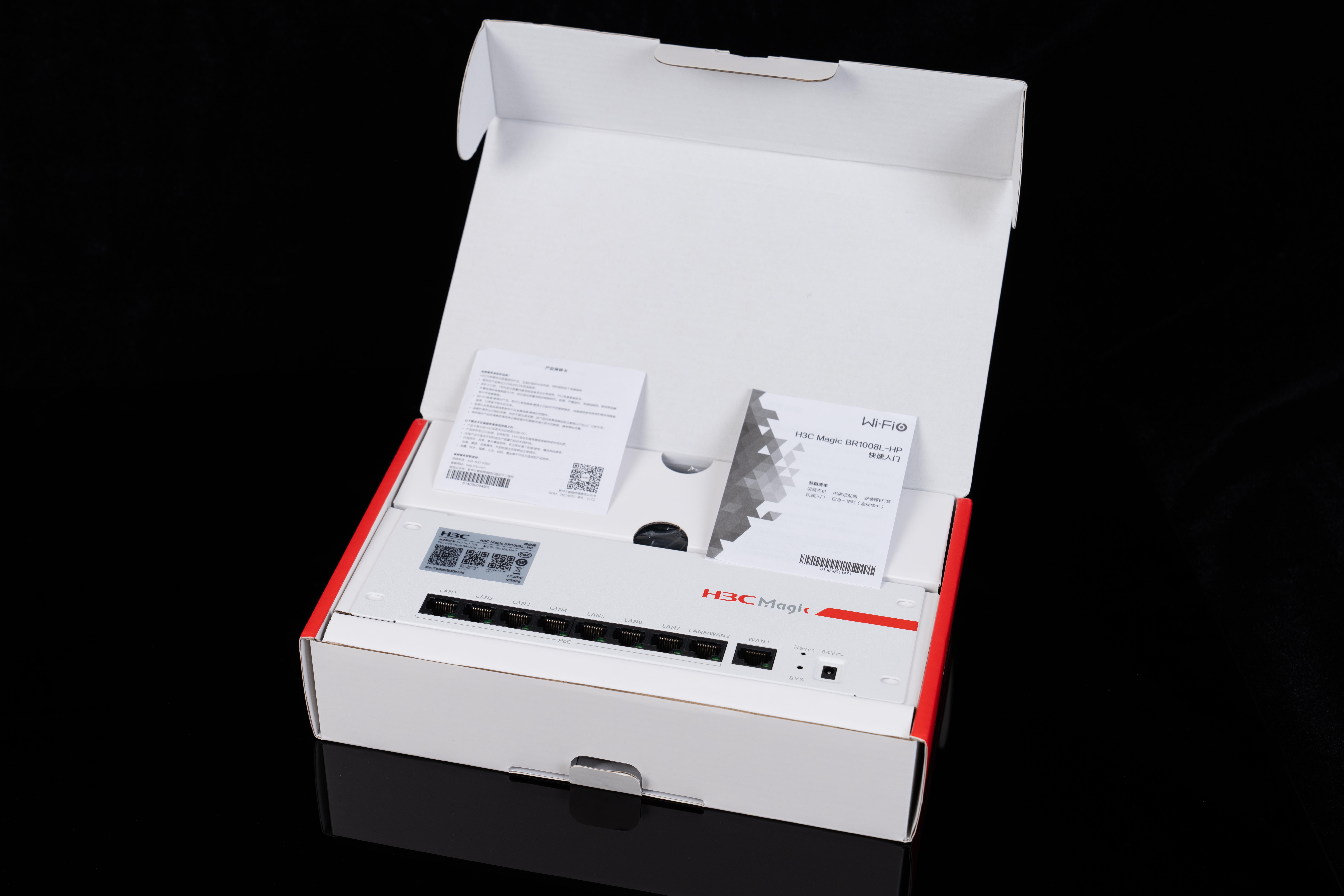

DSC09010.jpg▲内部有保修卡,快速入门手册,H3C Magic BR1008L-HP本体,电源适配器

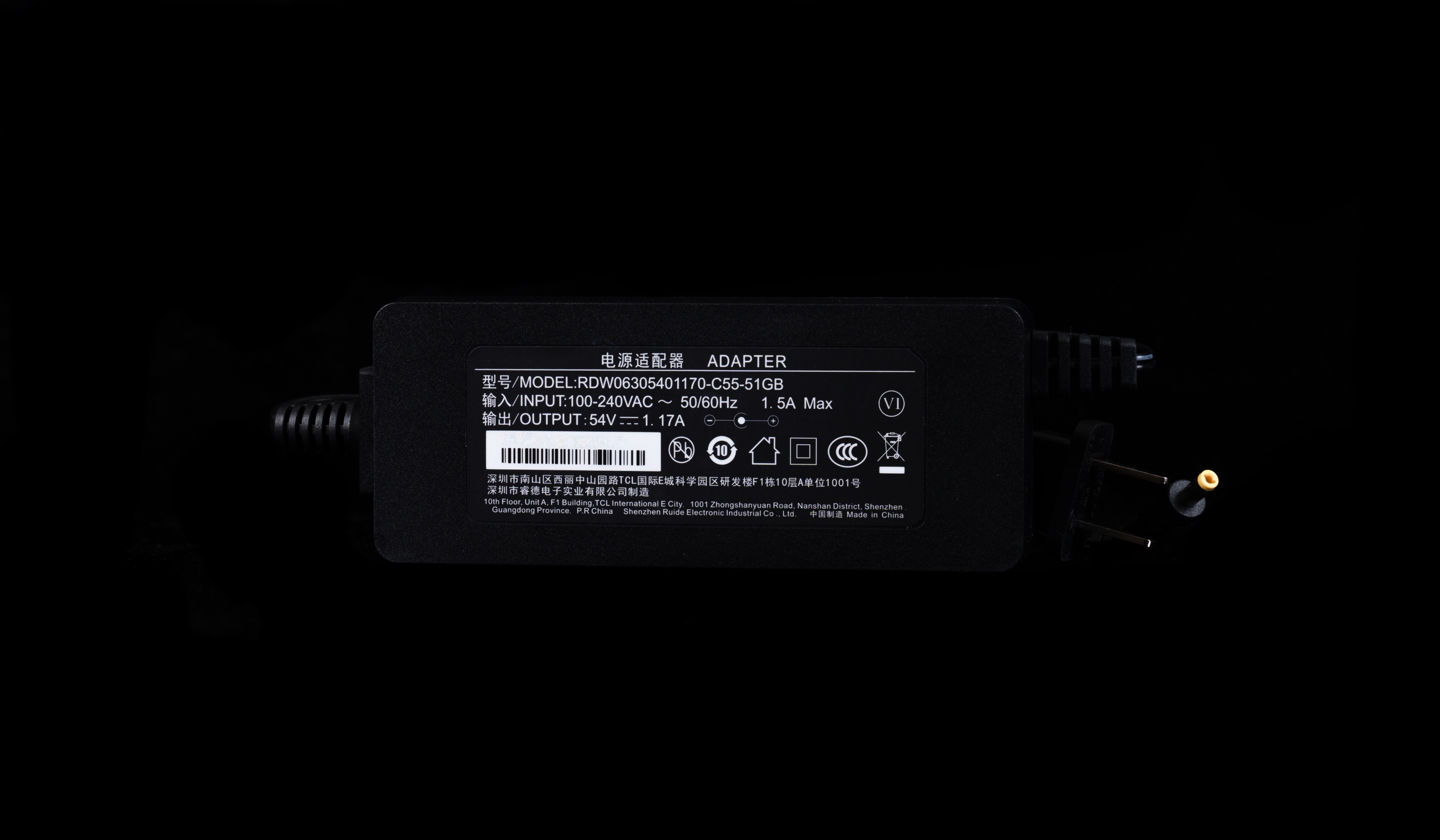

DSC09014编辑.jpg▲电源适配器规格54V 1.17A,输出功率63.18W

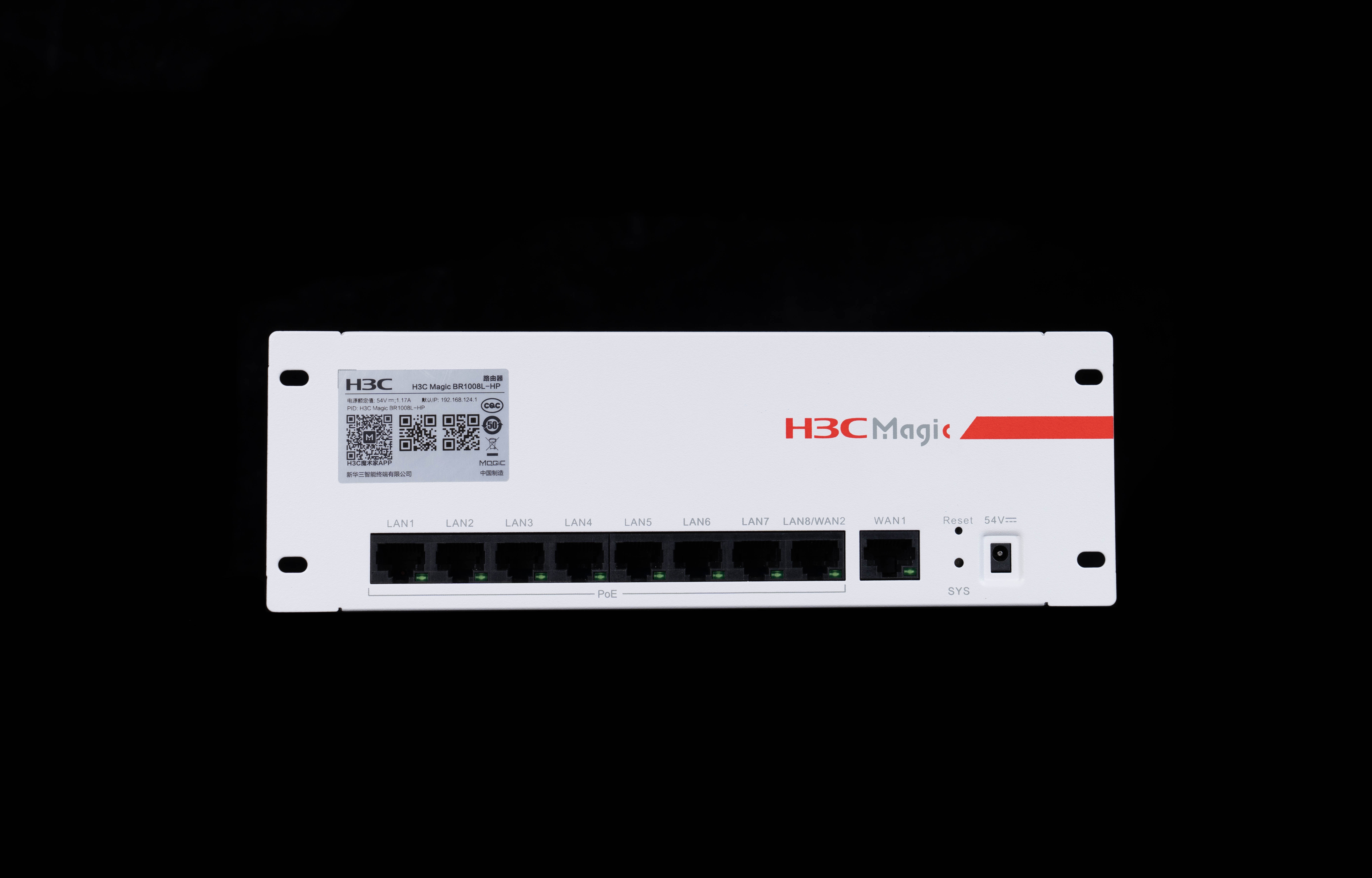

DSC09011编辑.jpg▲H3C Magic BR1008L-HP正面一览;从左往右是7个千兆以太网LAN口,支持标准PoE供电;1个千兆以太网LAN/WAN接口,支持标准PoE供电;1个千兆以太网WAN口;1个Reset按钮;1个DC插孔

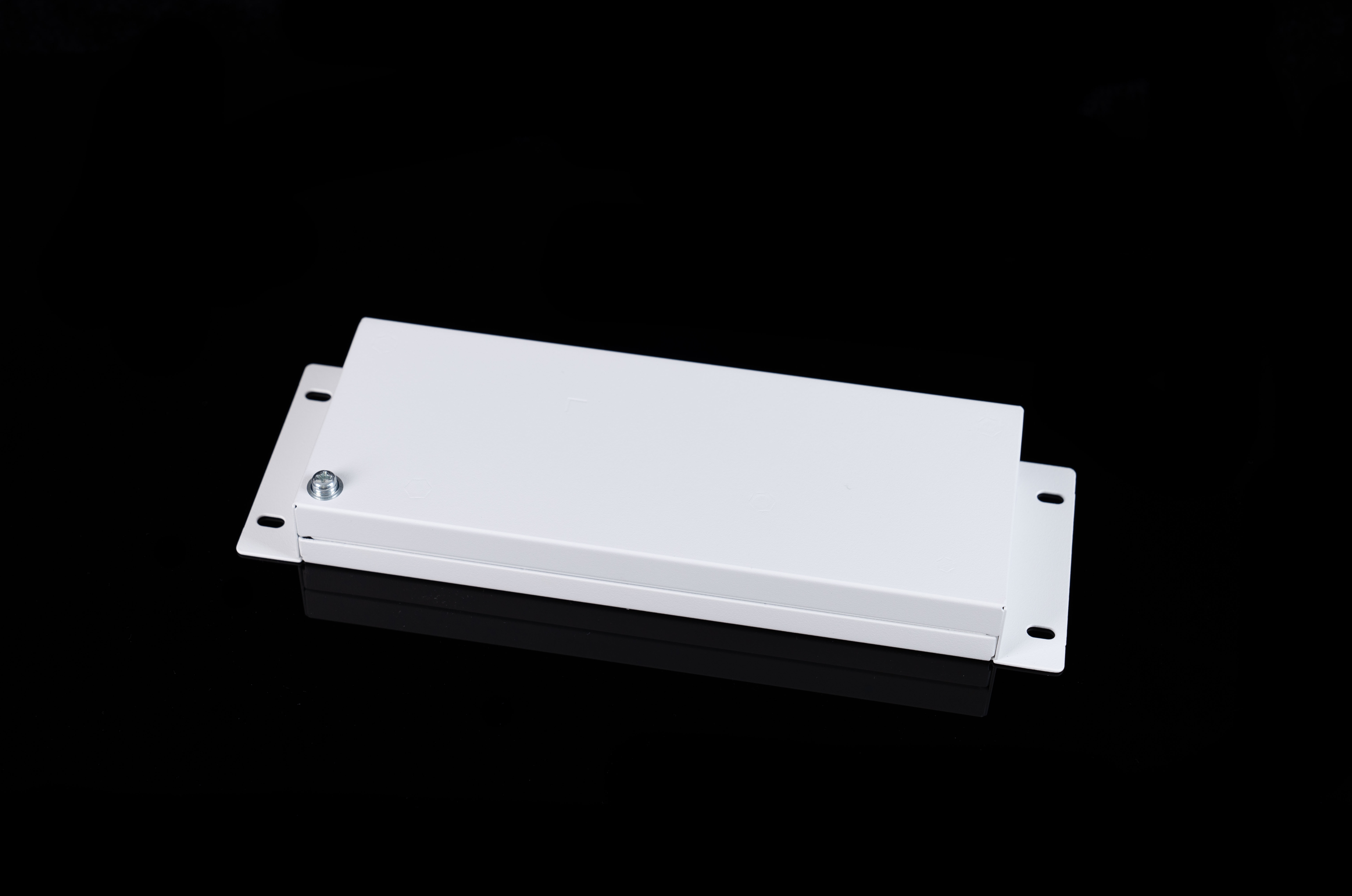

DSC09012.jpg▲背后有一个接地螺丝;H3C Magic BR1008L-HP采用铁质外壳,可以方便使用磁铁吸附在弱电箱里

DSC09015.jpg▲H3C Magic BA3000L包装盒正面,印有产品图片,无线规格为AX3000

DSC09018.jpg▲内部有H3C Magic BA3000L一只

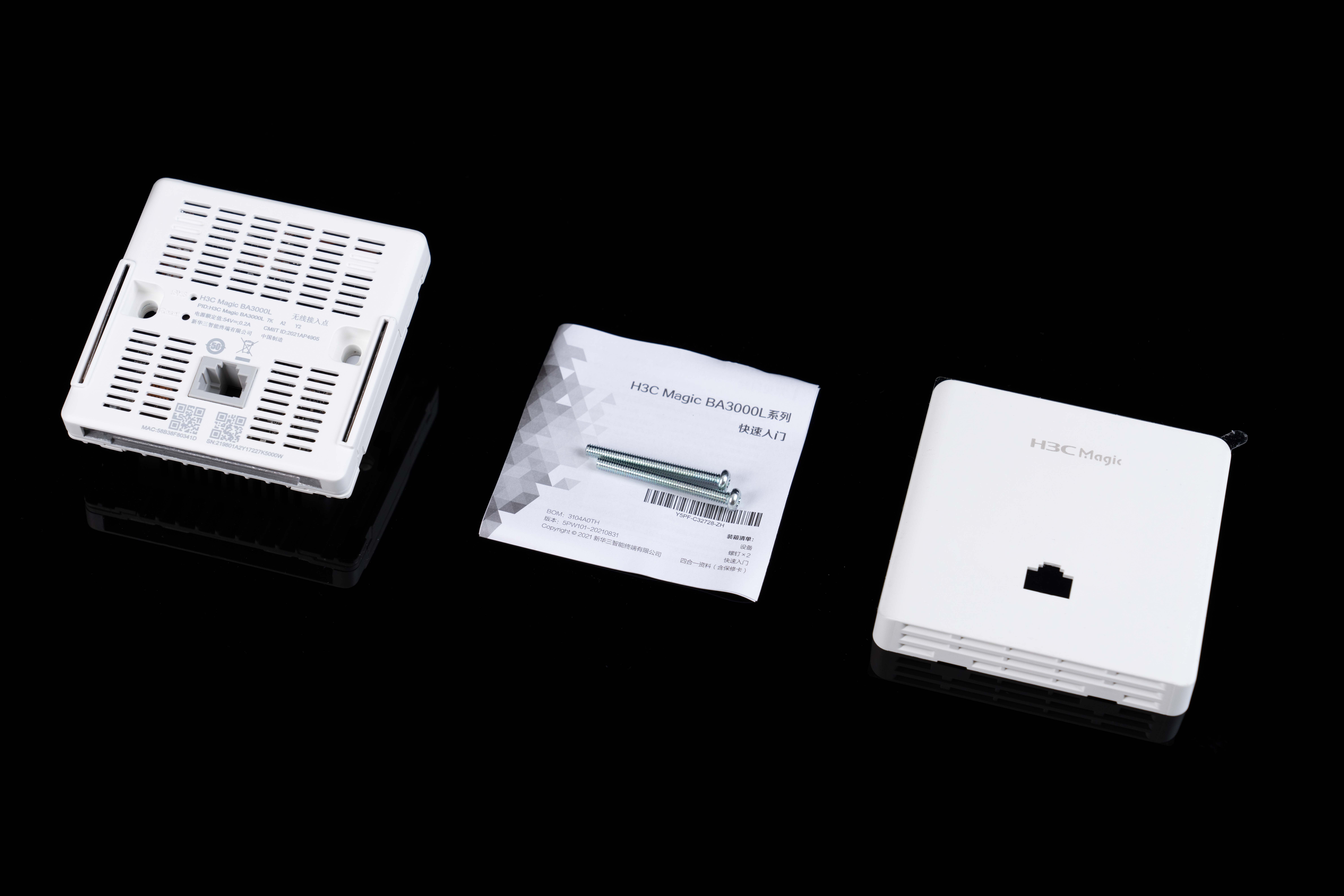

DSC09020.jpg▲所有配件一览

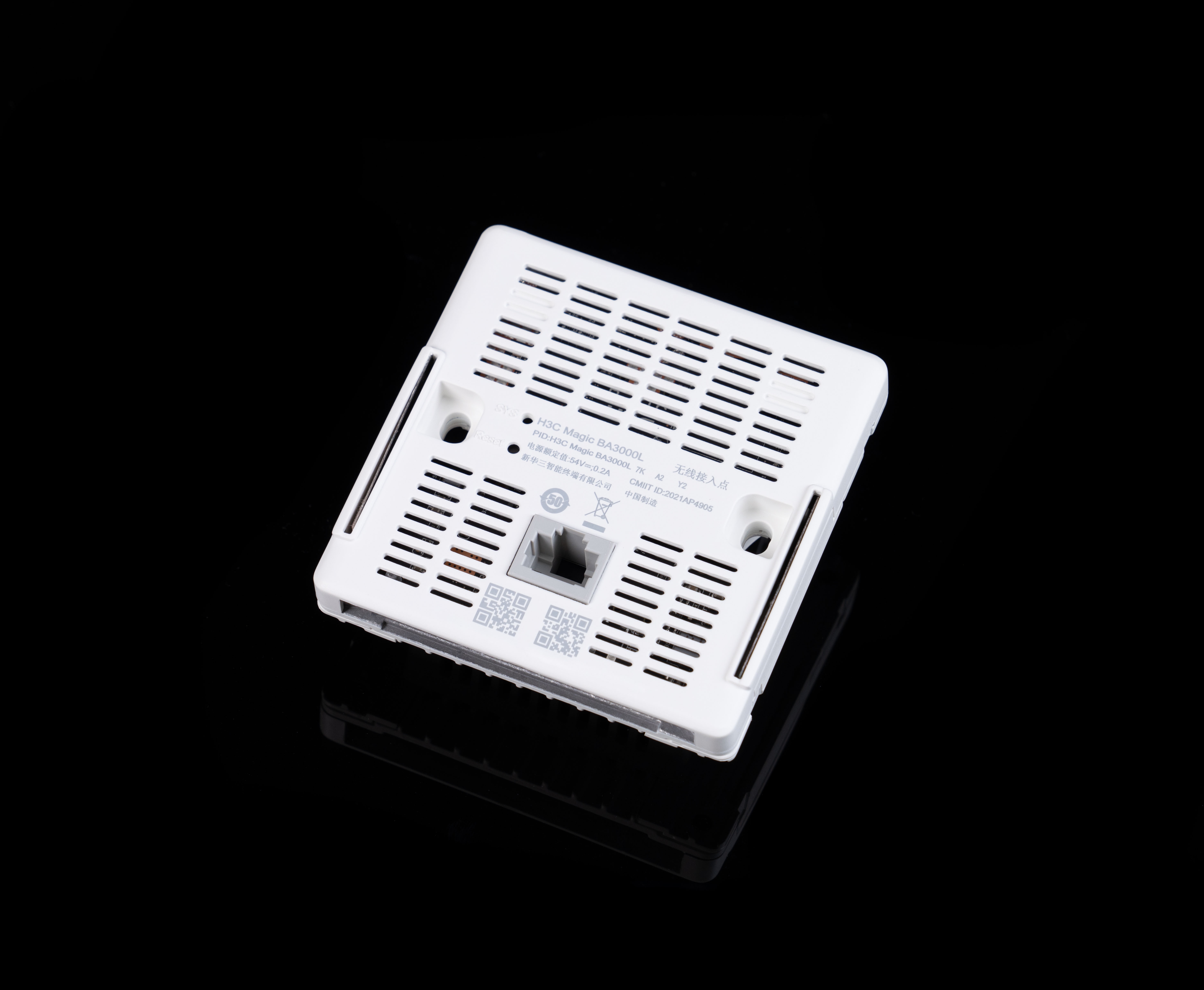

DSC09022.jpg▲背后有1个10/100/1000Base-T以太网上行端口

DSC09023.jpg▲正面有1个10/100/1000Base-T以太网下行端口和一个Reset按钮

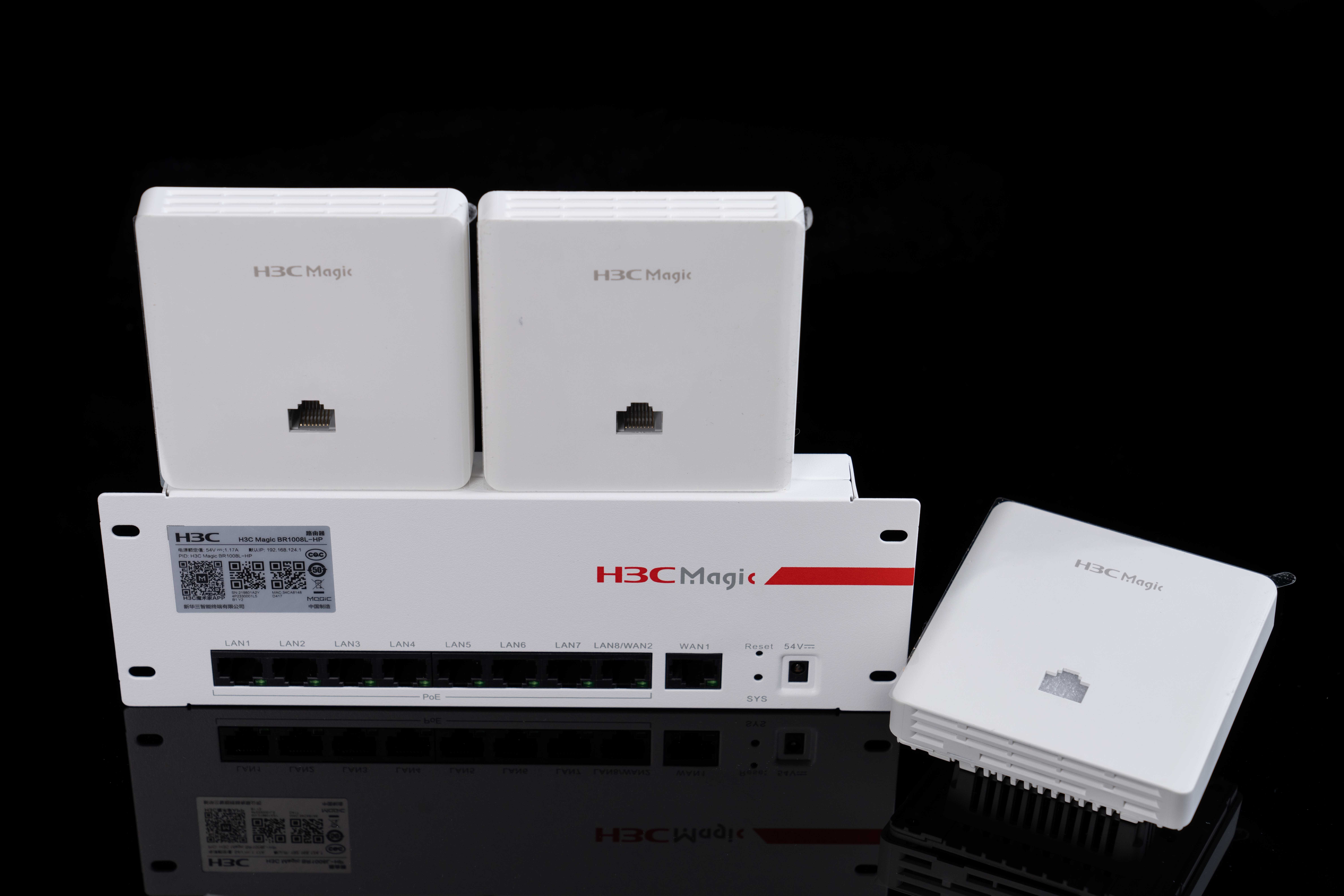

DSC09029.jpg▲本次测试选用H3C Magic BR1008L-HP一只和H3C Magic BA3000L三只

设备安装

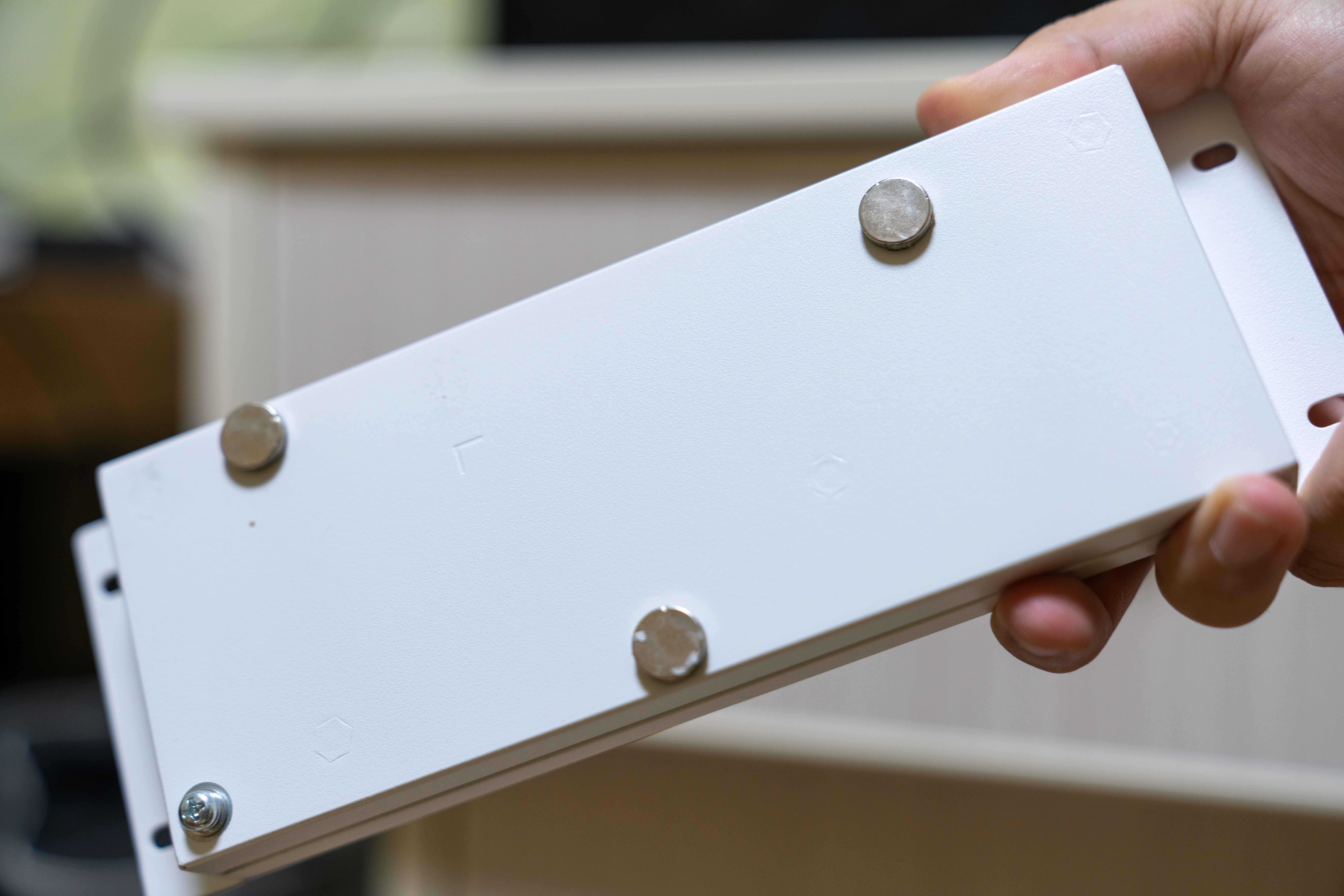

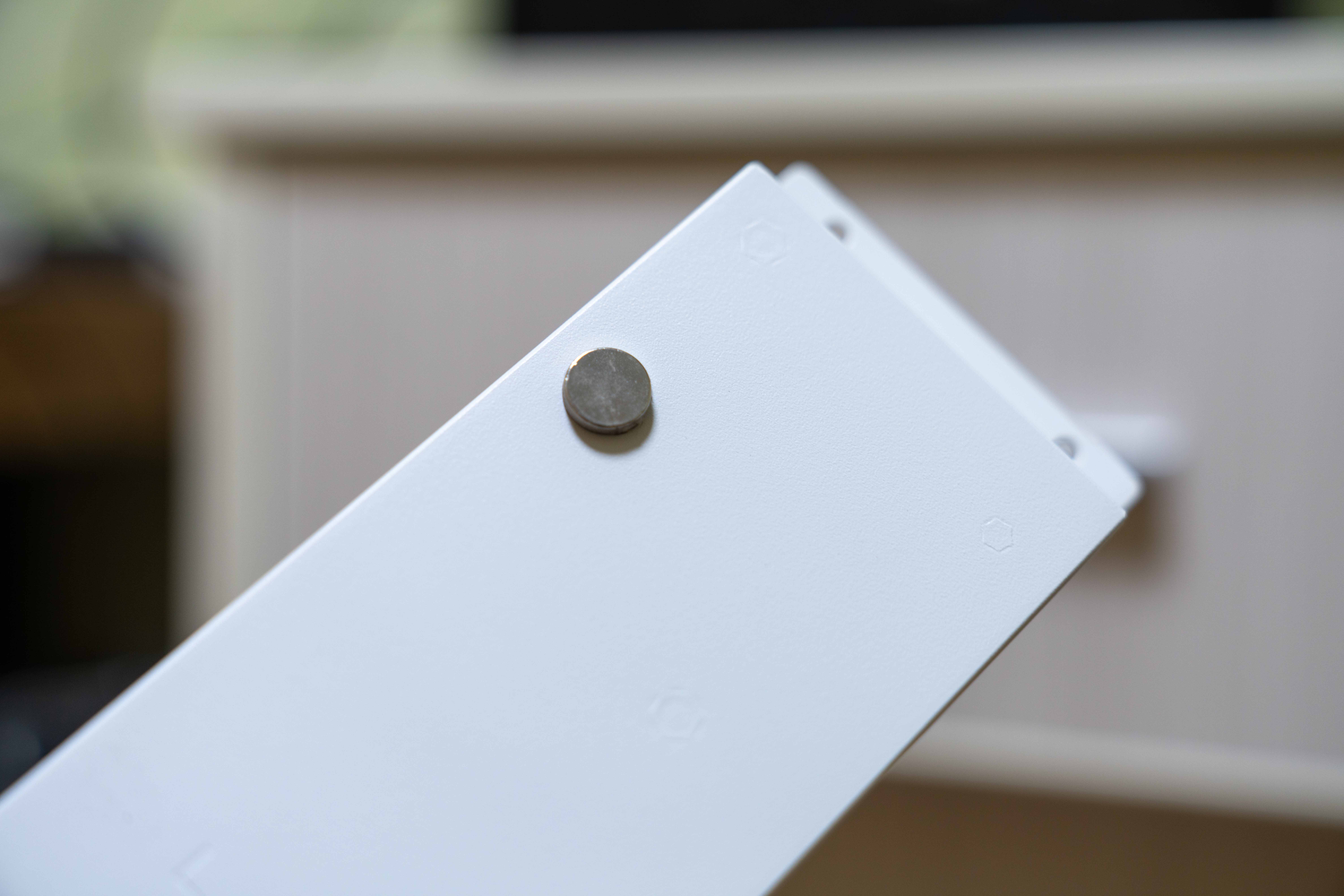

DSC09039.jpgDSC09041.jpg▲现在家庭用户的弱电箱大部分都是铁皮箱子,所以可以使用磁铁来固定H3C Magic BR1008L-HP;如果有配套的弱电箱可以使用挂耳上的螺丝孔来固定H3C Magic BR1008L-HP

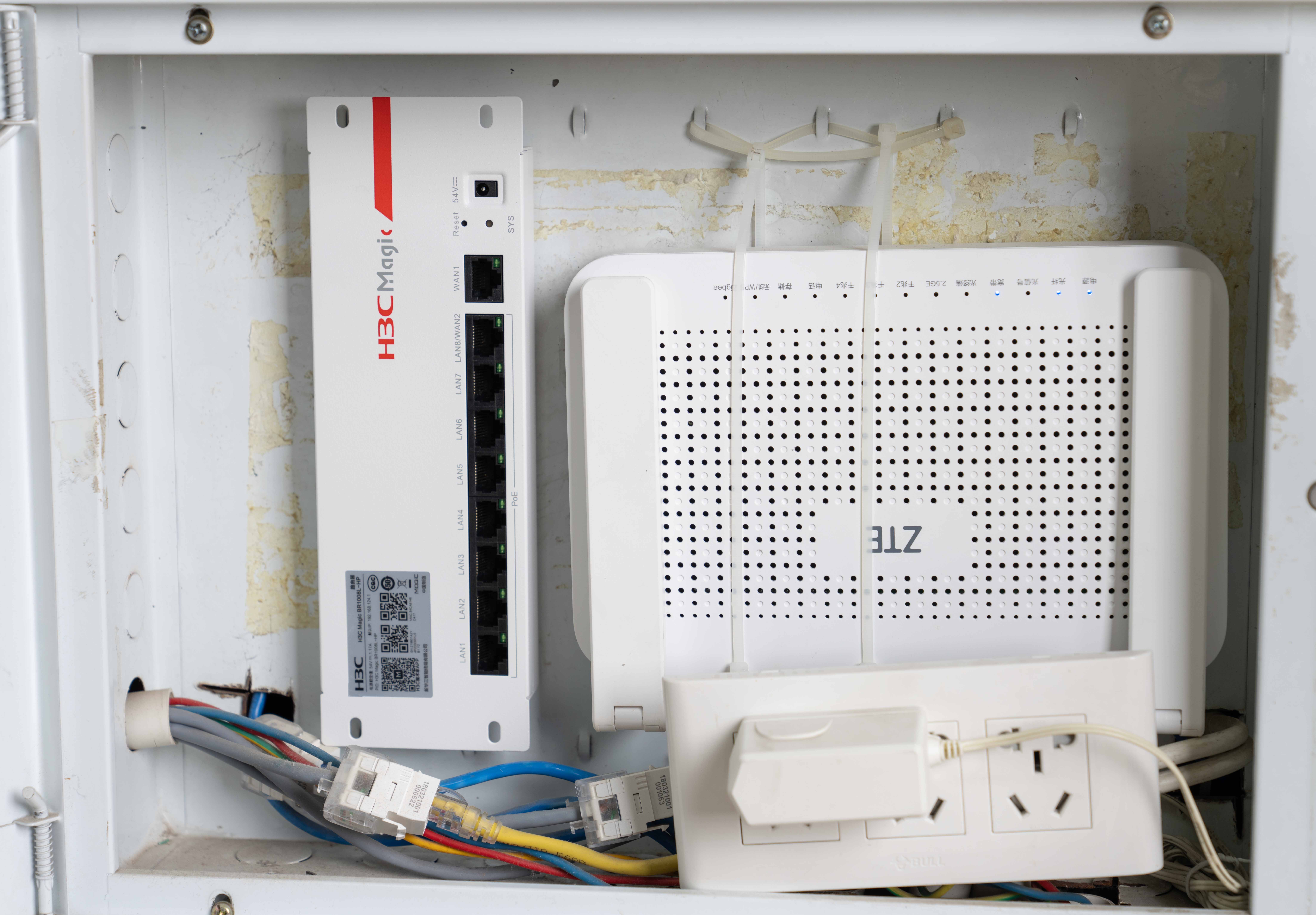

DSC09043.jpg▲轻松吸附在弱电箱内,连好电源和网线即可

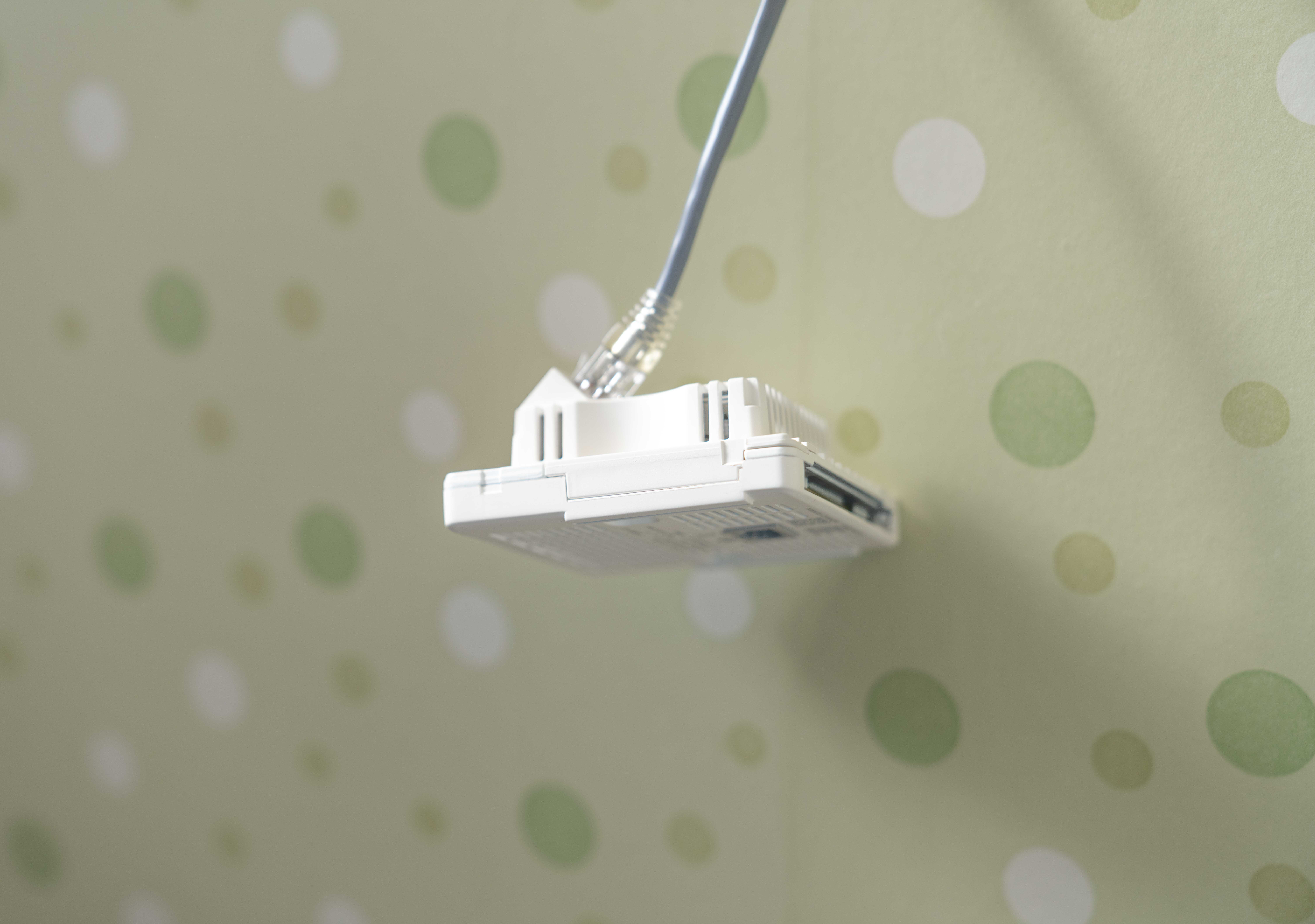

DSC09034.jpg▲给86暗盒里的网线打上水晶头,将其插入H3C Magic BA3000L背面的上行以太网端口

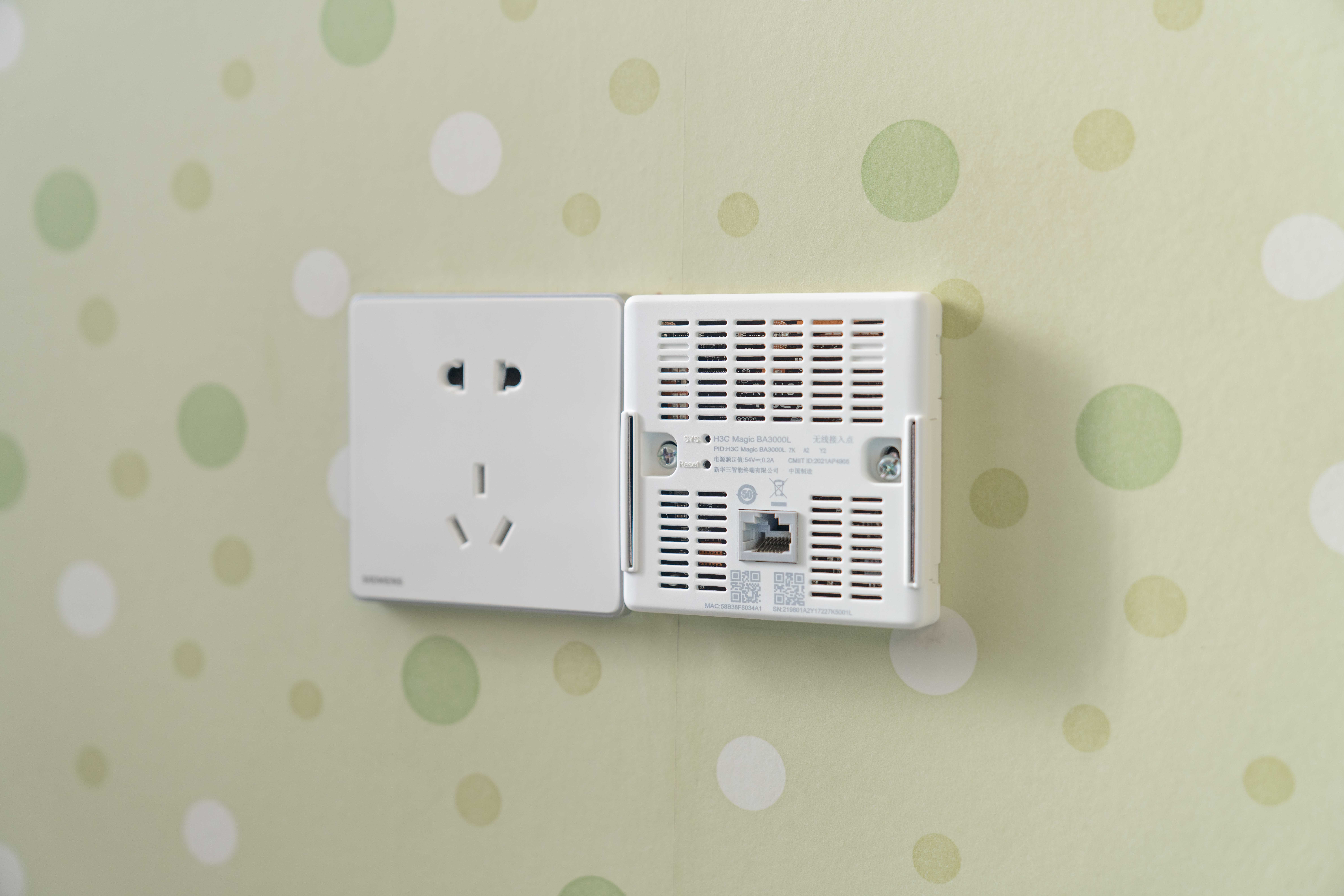

DSC09035.jpg▲使用附赠的螺丝将H3C Magic BA3000L固定上墙

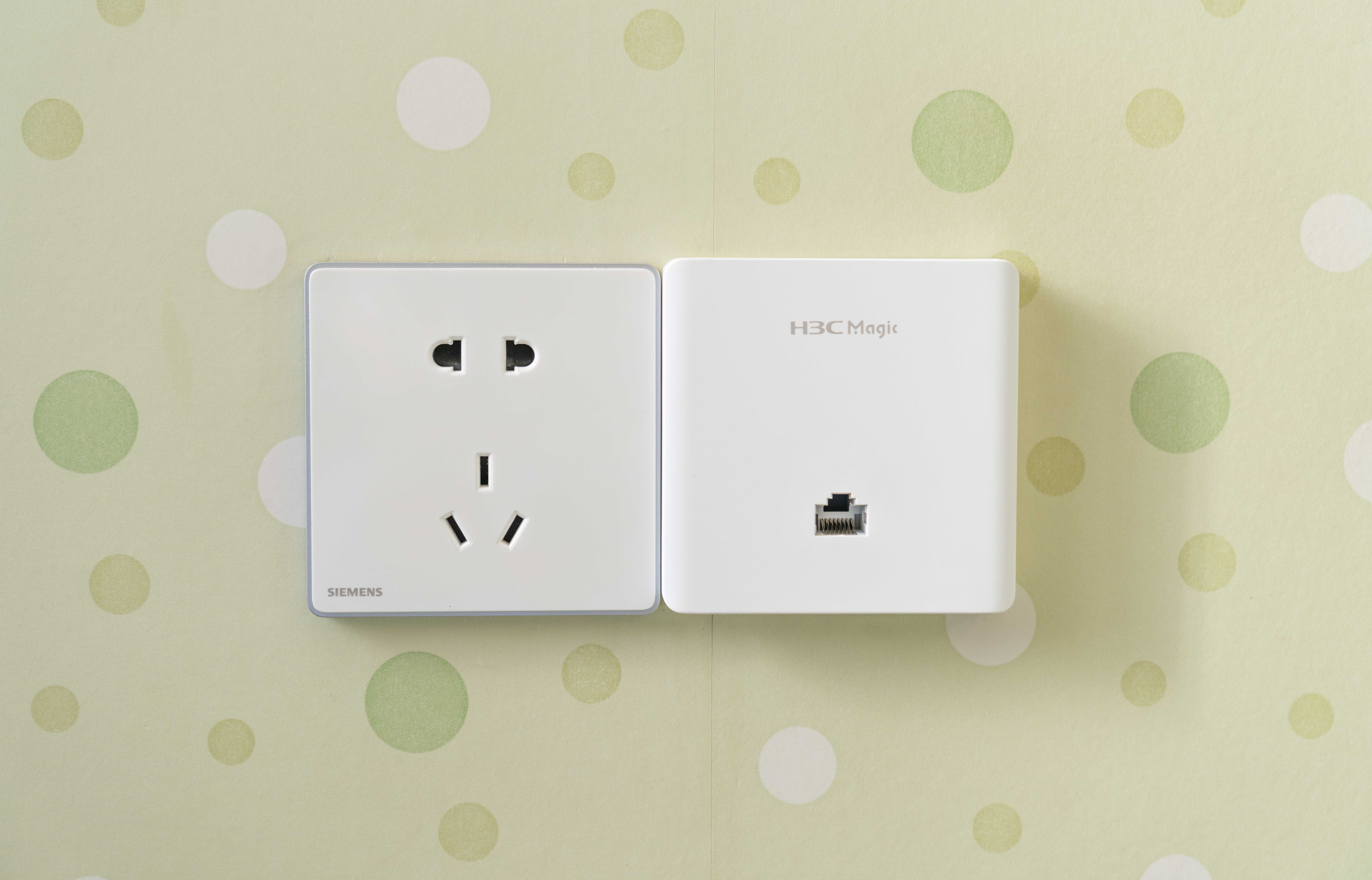

DSC09038.jpg▲扣上外面板即可

固件

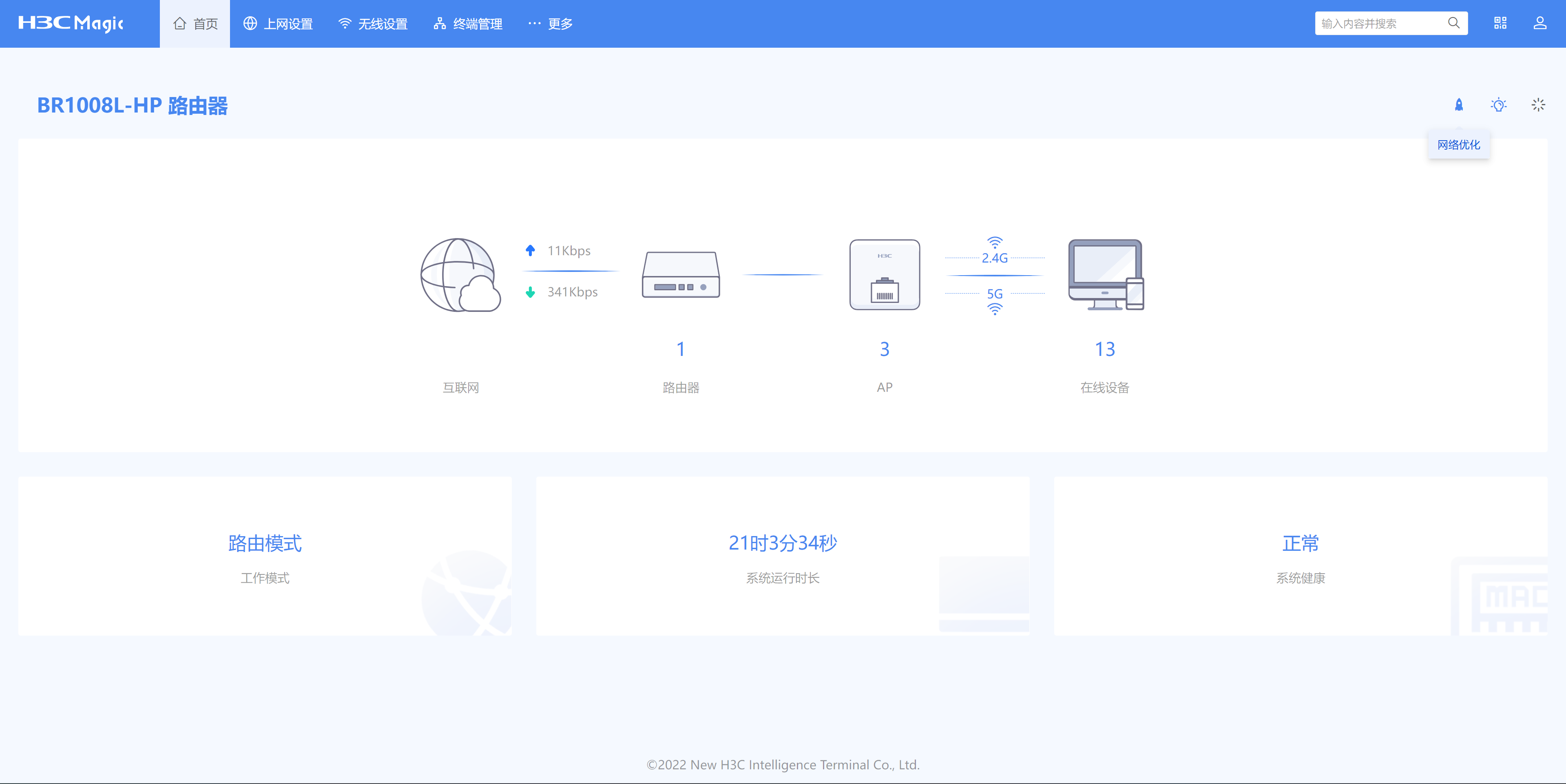

29A6A79514CE4076873AA5A331A84ACB.png▲主页面,在这里可以看到当前的网络拓扑,接入AP数量,接入客户端数量。右上角有三个按钮,分别是网络优化、关闭设备LED灯,重启设备

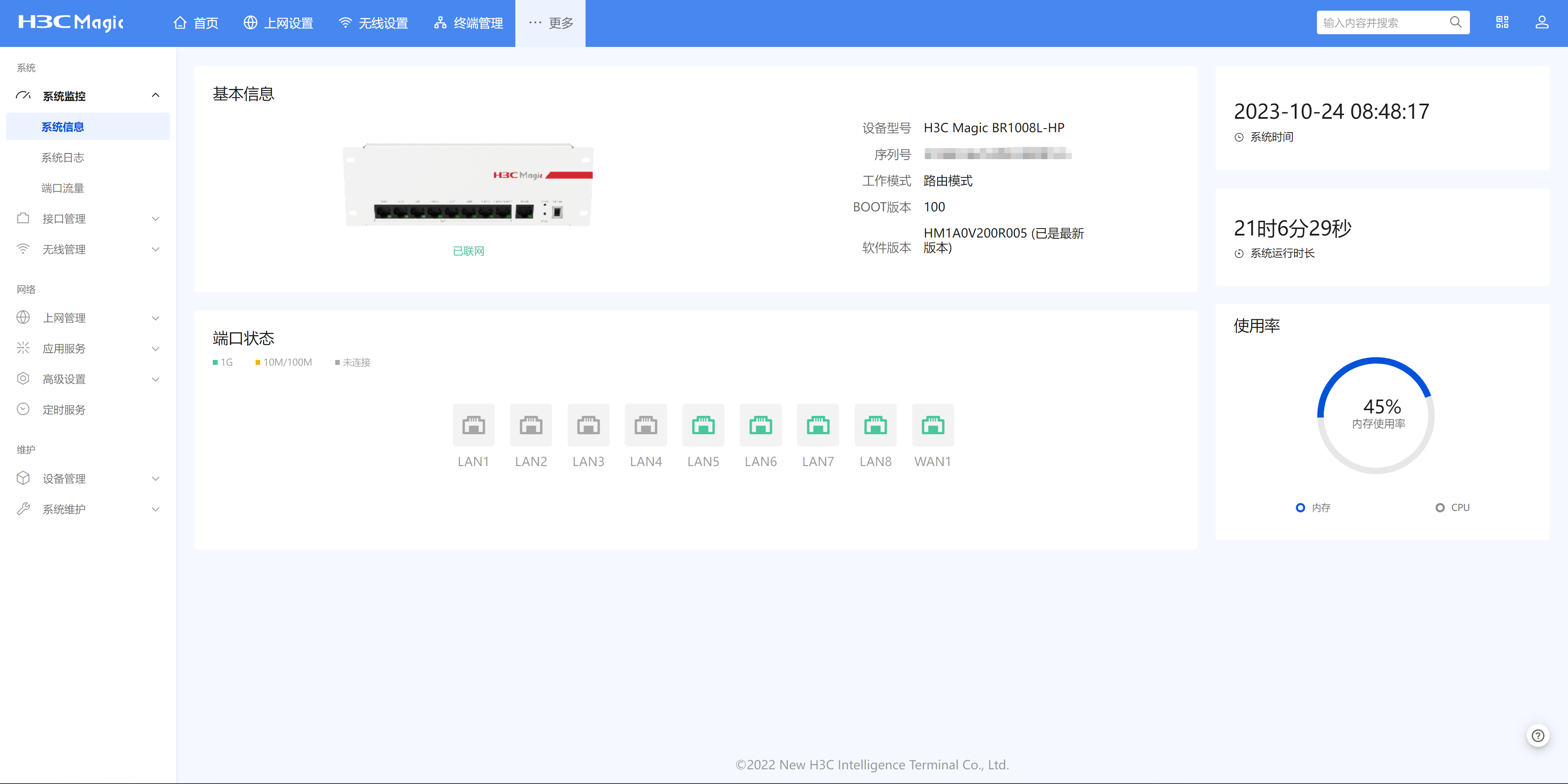

51EF382545F84104A6288A46D2A6D810.png▲系统信息中可以看到H3C Magic BR1008L-HP的图片,查看当前的软件版本,工作时长,CPU和内存使用率以及各端口的使用状态

544F955C1BB74a6d8E6EC7A7A7548E5B.png▲端口流量中可以看到当前各端口的流量以及链路状态;分为图模式和比特模式

E3AC87D049424ef9B7BF390E83BD9E54.png▲H3C Magic BR1008L-HP支持双宽带接入,LAN8口在双宽带接入的时候可以切换成WAN2口

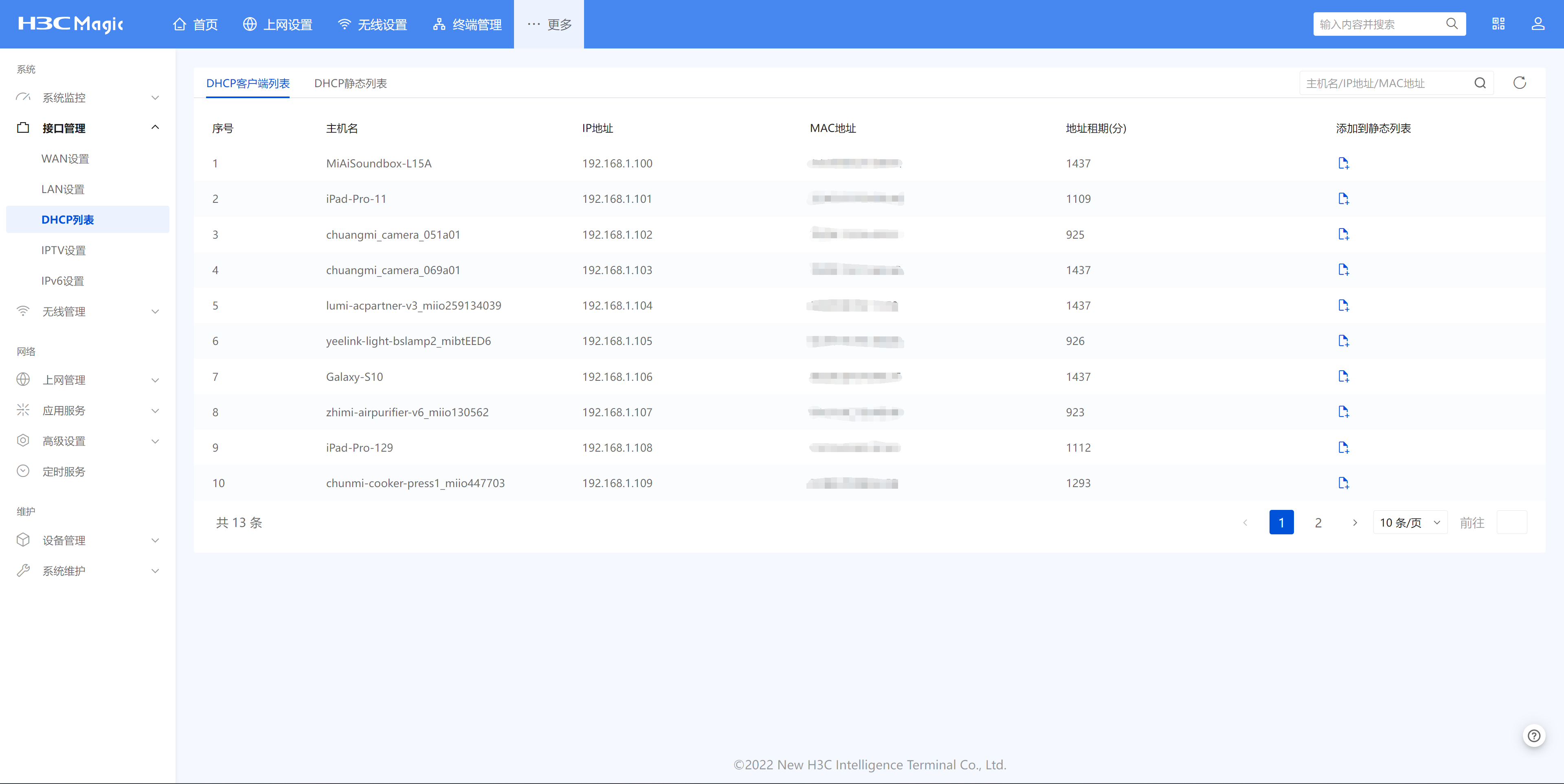

5DB6EBC15275493bA9897B17B3A64215.png▲DHCP列表中可以看到所有的客户端,可以将客户端添加到静态列表

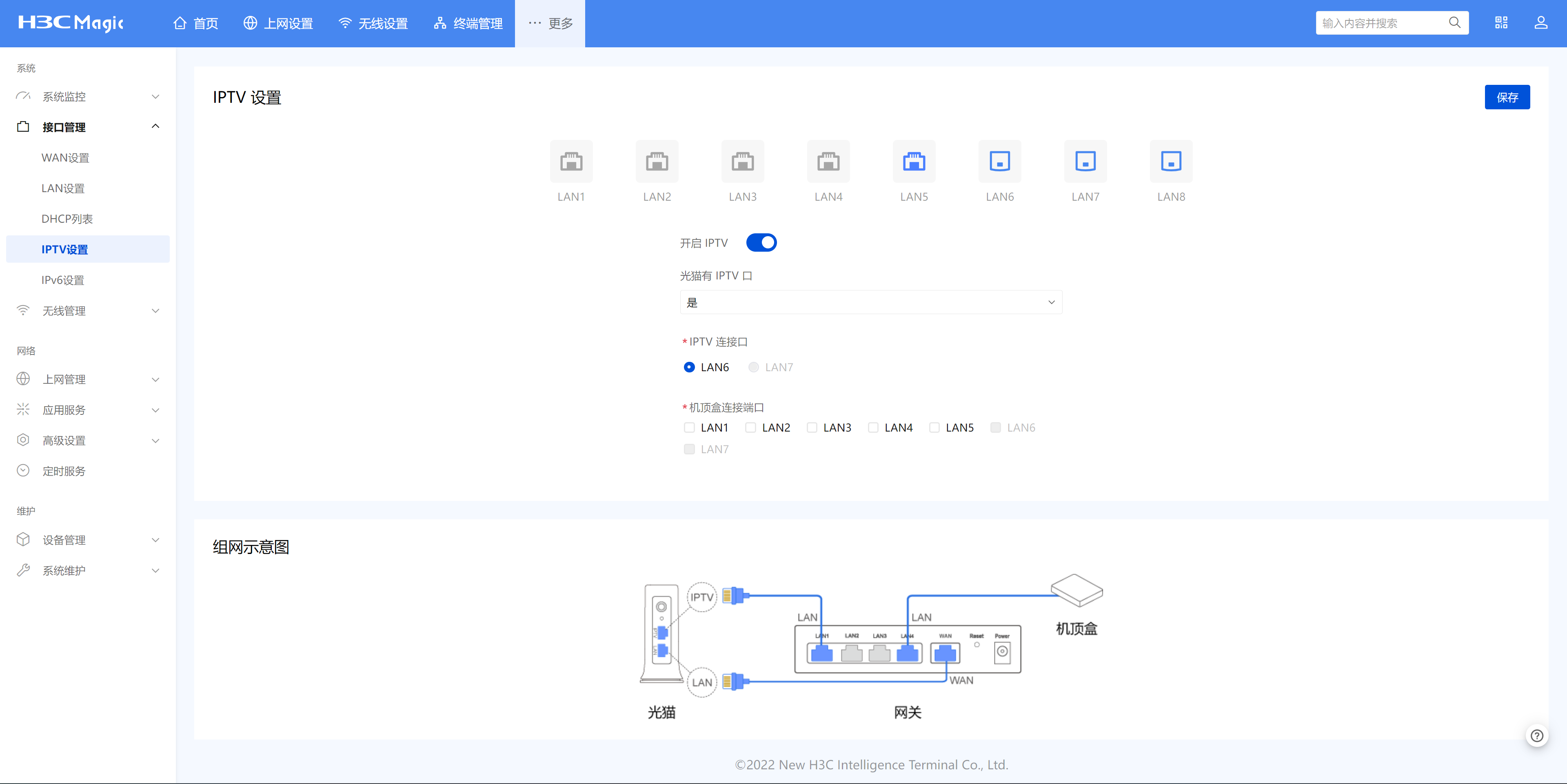

8F36A04042224728877130F16C2CF25F.png▲IPTV设置,组网示意图可以让你更轻松的设置IPTV

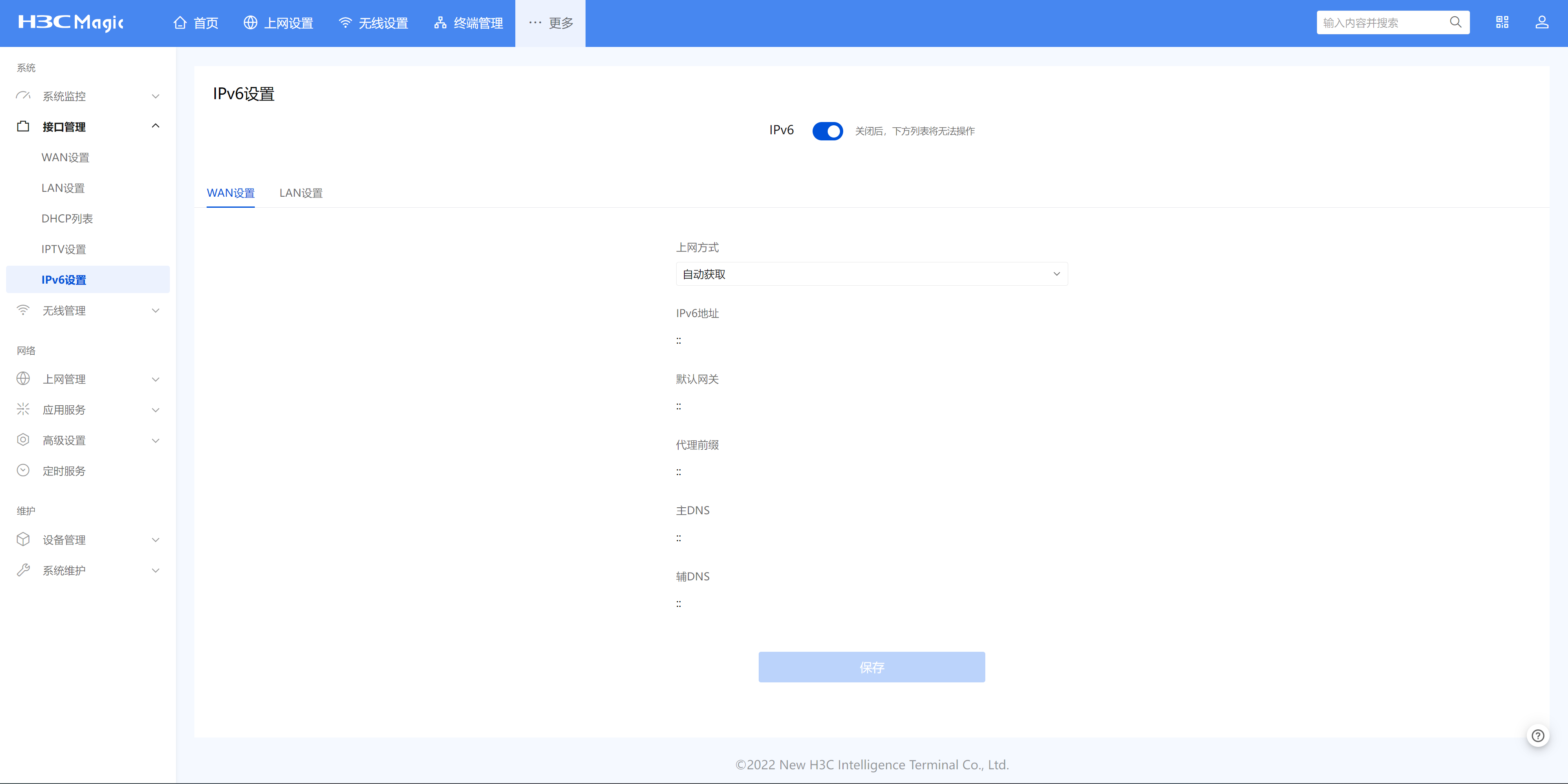

B948E08FE8D04c1aA4D3026A2E191531.png▲H3C Magic BR1008L-HP支持IPv6

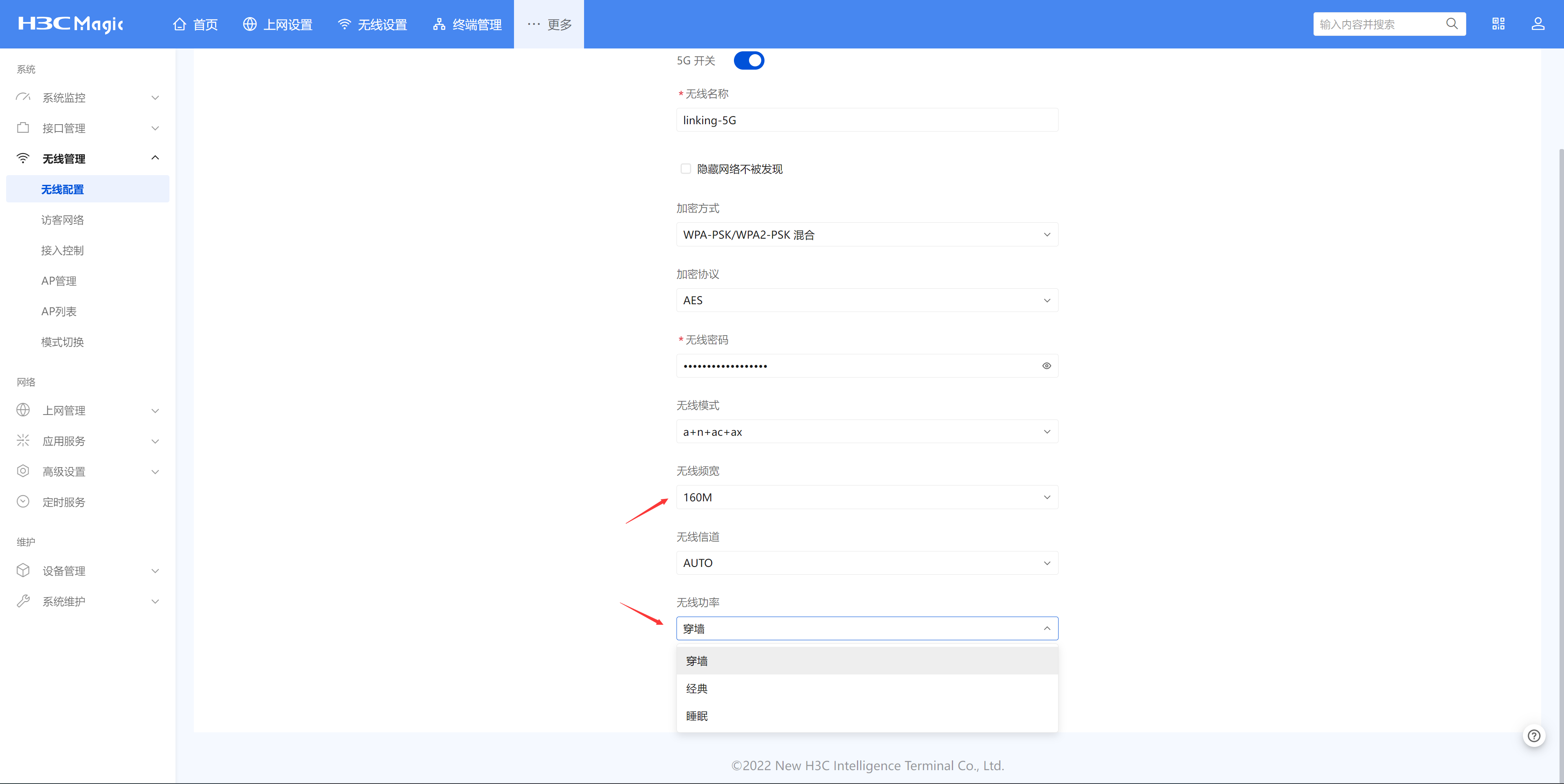

13CCD66AA96041ccB0EC35493C2462F5.png▲无线管理中可以对H3C Magic BA3000L进行配置,设定无线功率(穿墙功率最高),无线频宽(支持160MHz)等等

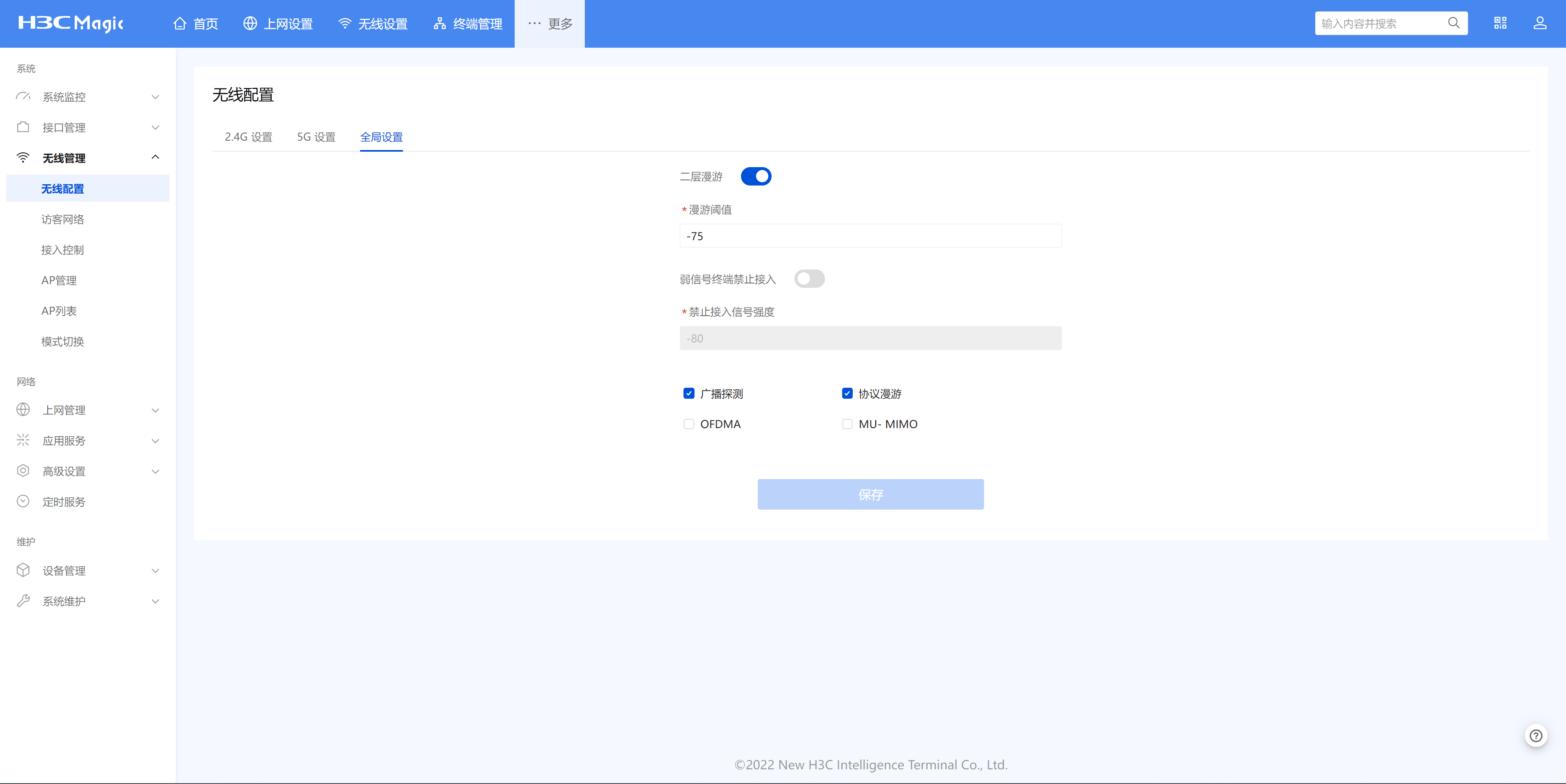

8C3BE888CC7A4c129DFE950D08E9FA4B.png▲漫游设置,二层漫游(客户端在同一VLAN内在不同AP之间的漫游);协议漫游(802.11k/v/r)

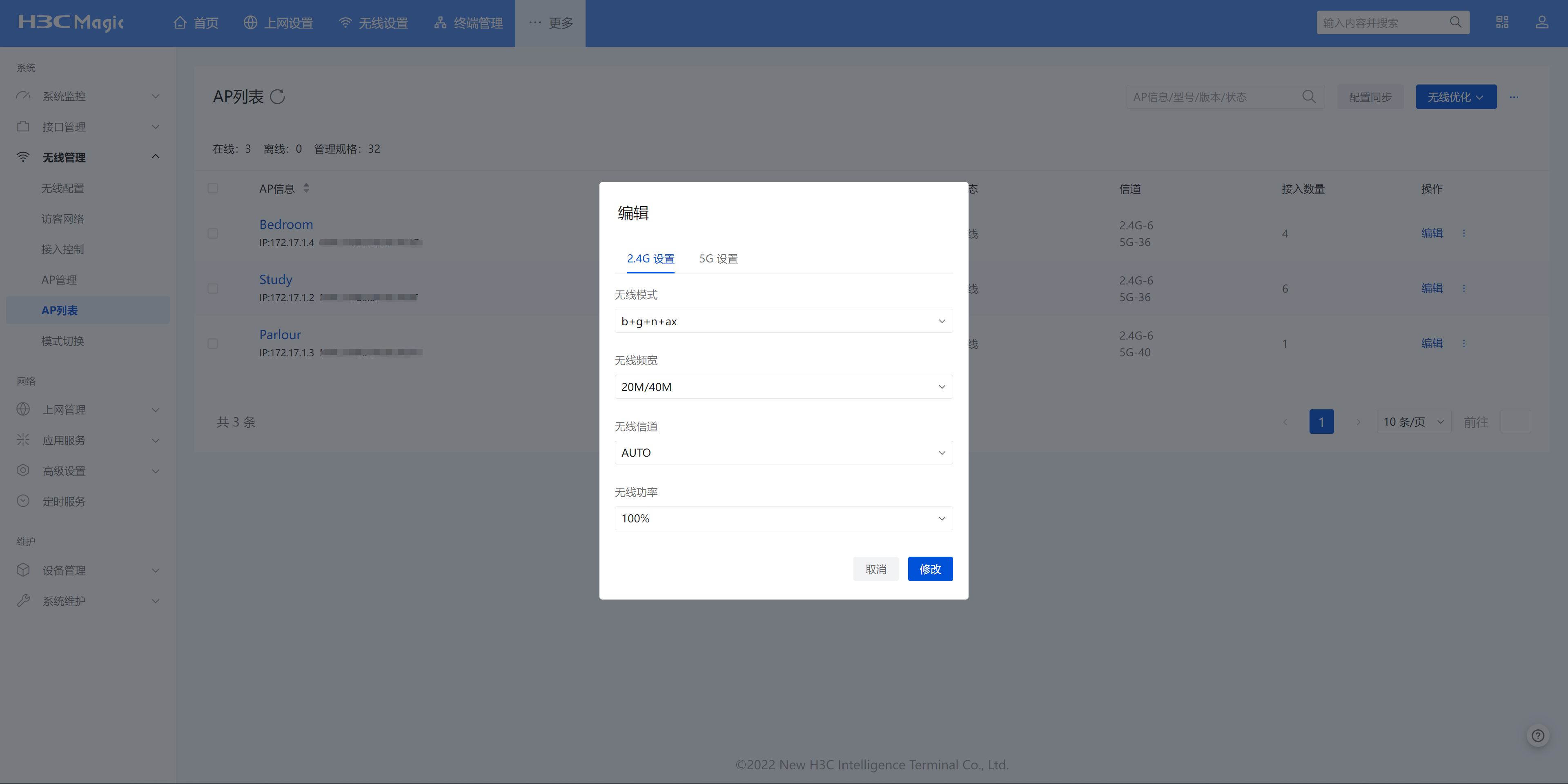

98A3E09A0D484612AC3DAB4F8E81E73B.png▲AP列表中可以发现当前所有的AP(包括在线和不在线的),可以对AP命名,单独对AP的信道,頻宽,无线功率进行设定

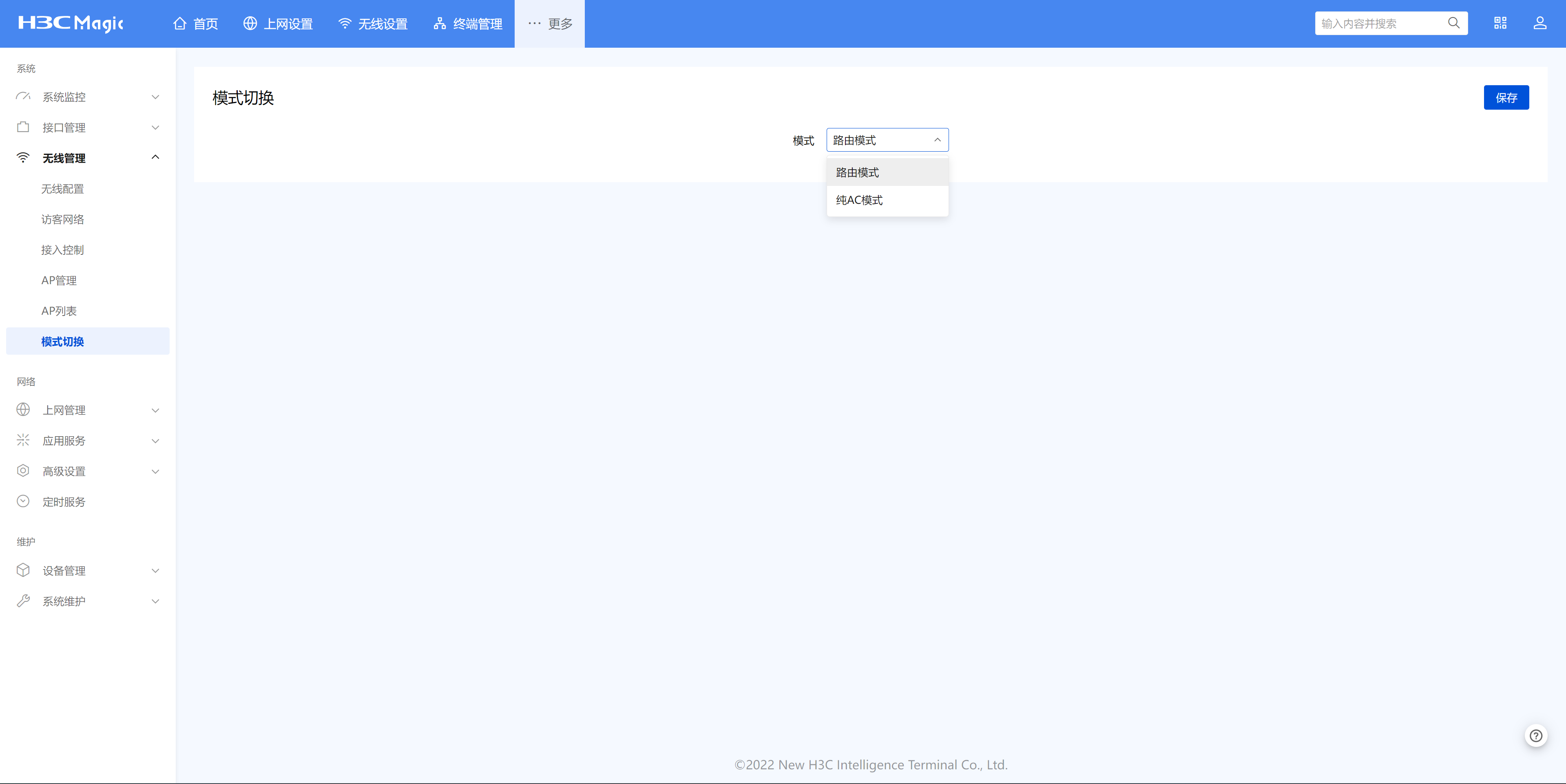

70545EE5382842dc826D89A652EC2650.png▲如果有性能更强的路由器,可以将H3C Magic BR1008L-HP配置为纯AC使用

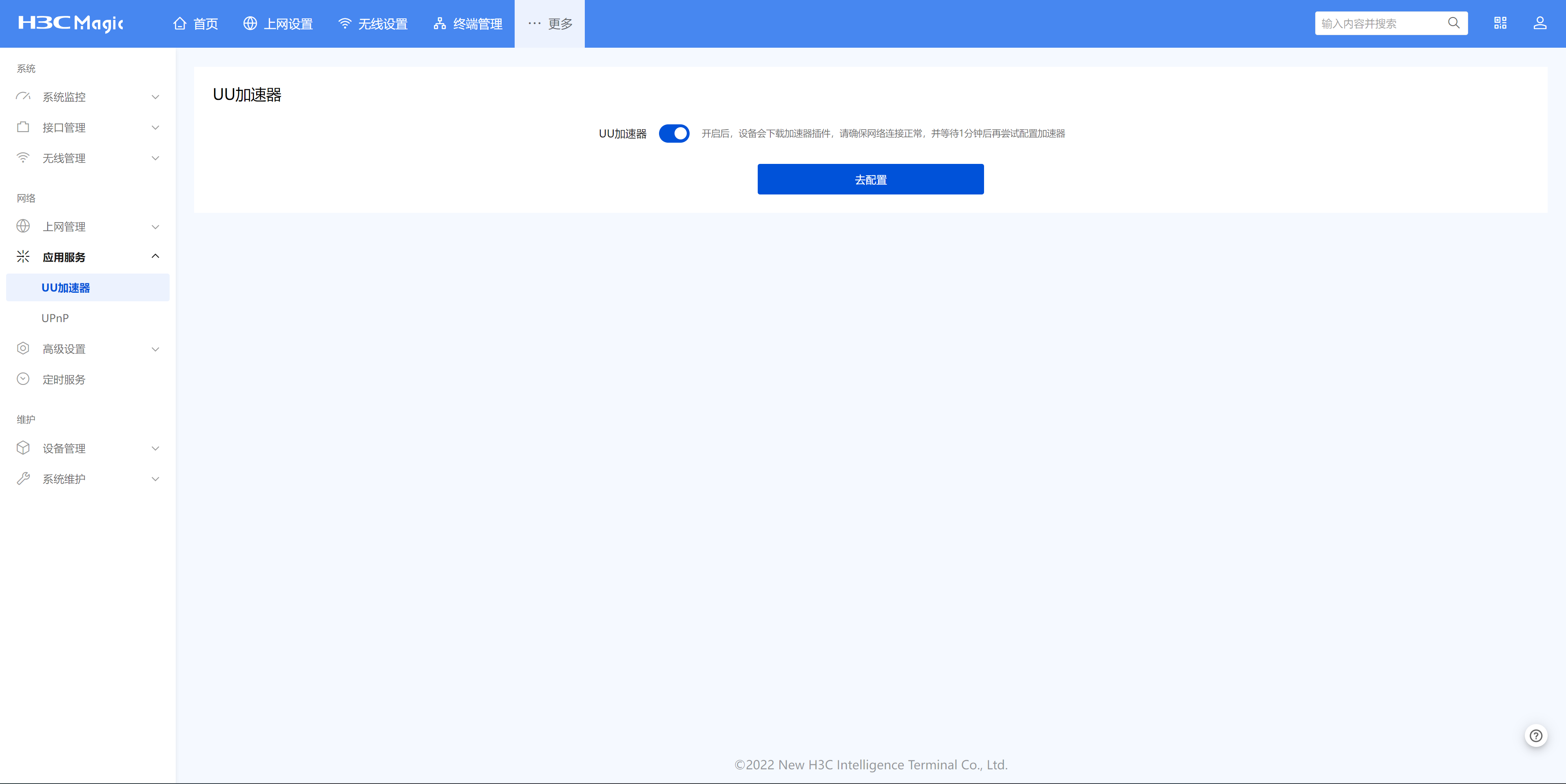

3F19E54849384c82A572087AA7A2EE15.png▲H3C Magic BR1008L-HP自带UU加速器,对游戏爱好者而言非常有用

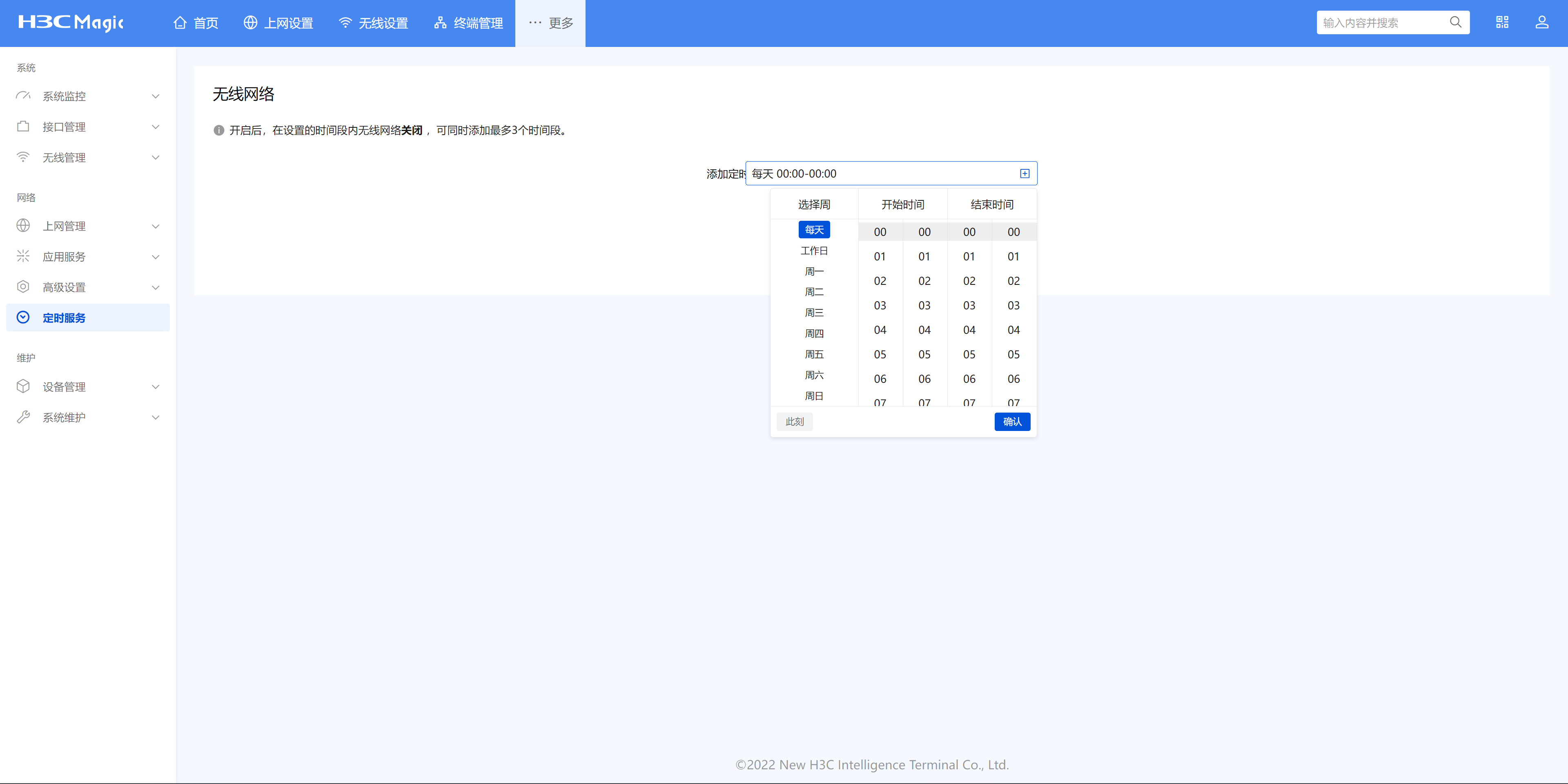

8A29D4DF7B714a05AFA661C6F84E8BD0.png▲无线网络支持定时开关

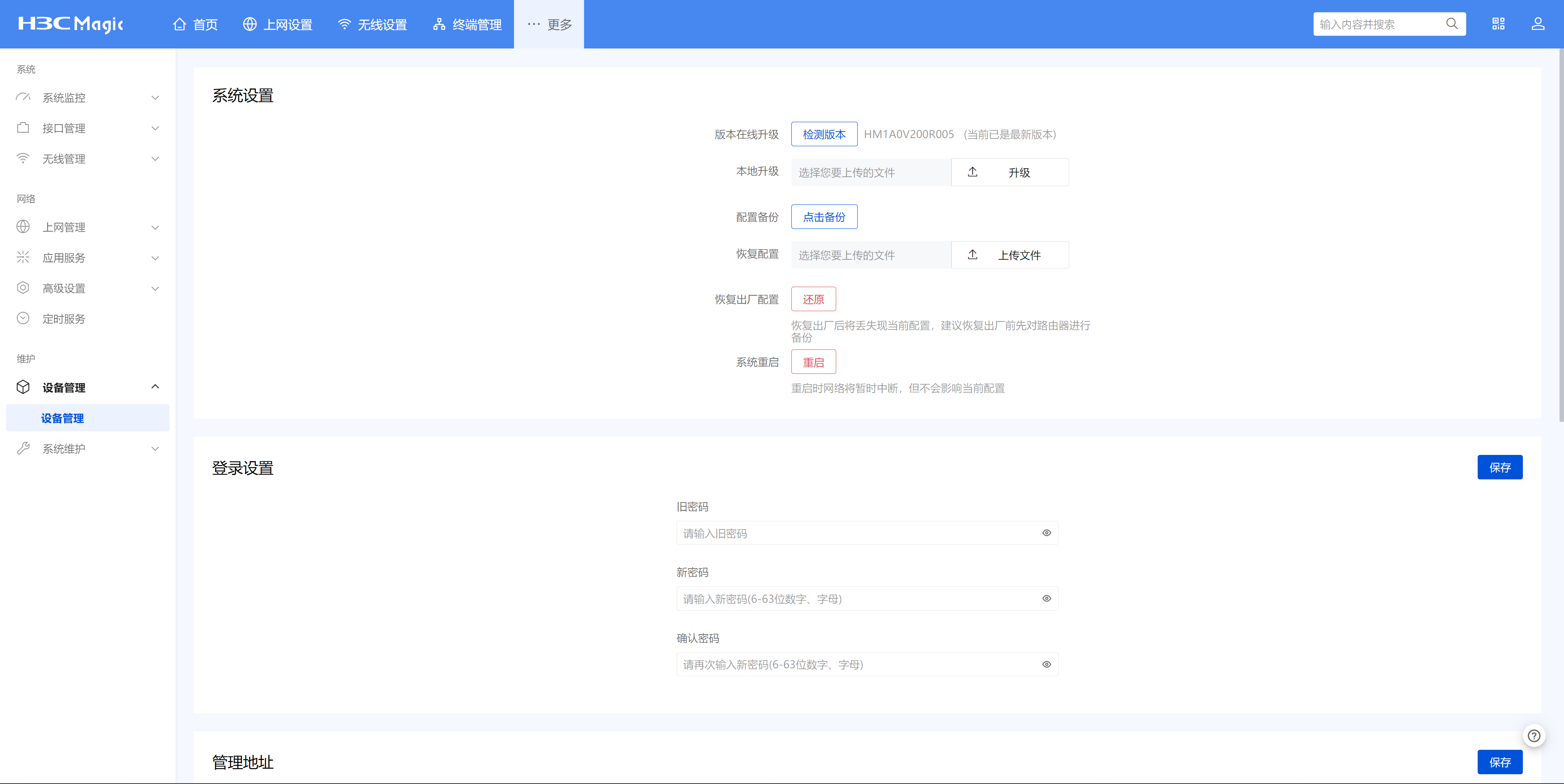

7D29CDAE7A4445808A3AB8021E7F8770.png▲设备管理里可以对当前设备进行软件升级,备份配置,设定登录密码等等

APP

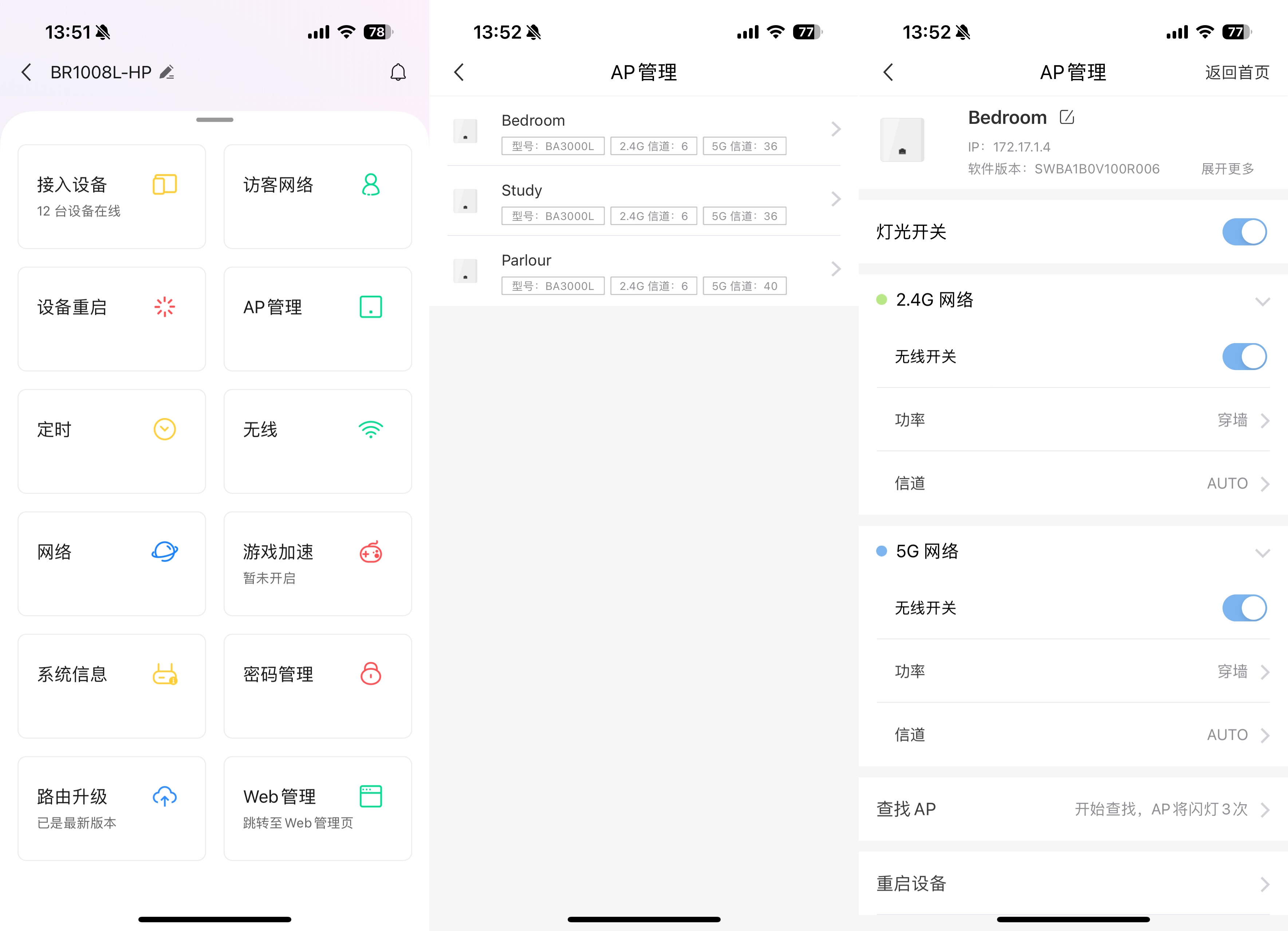

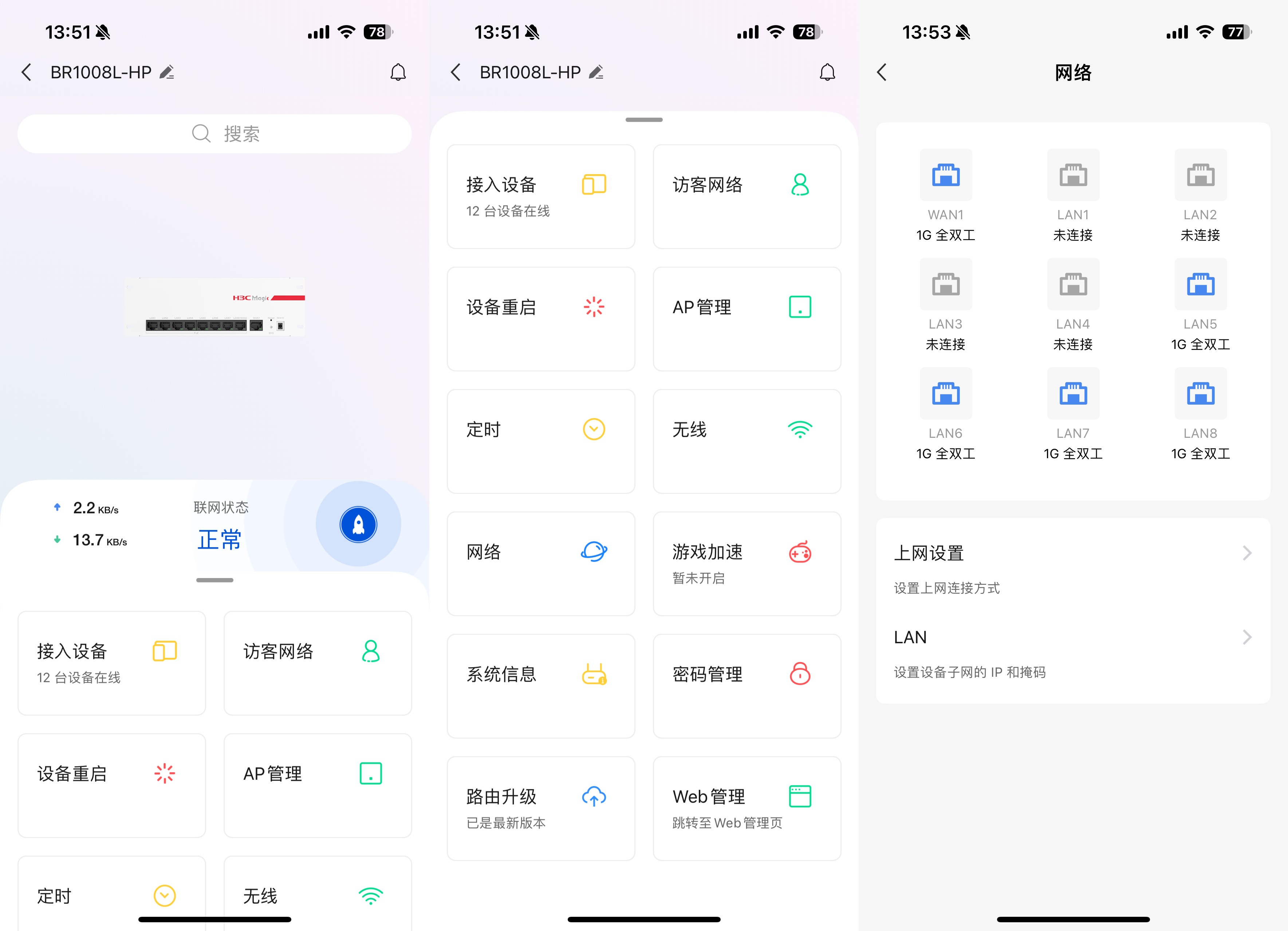

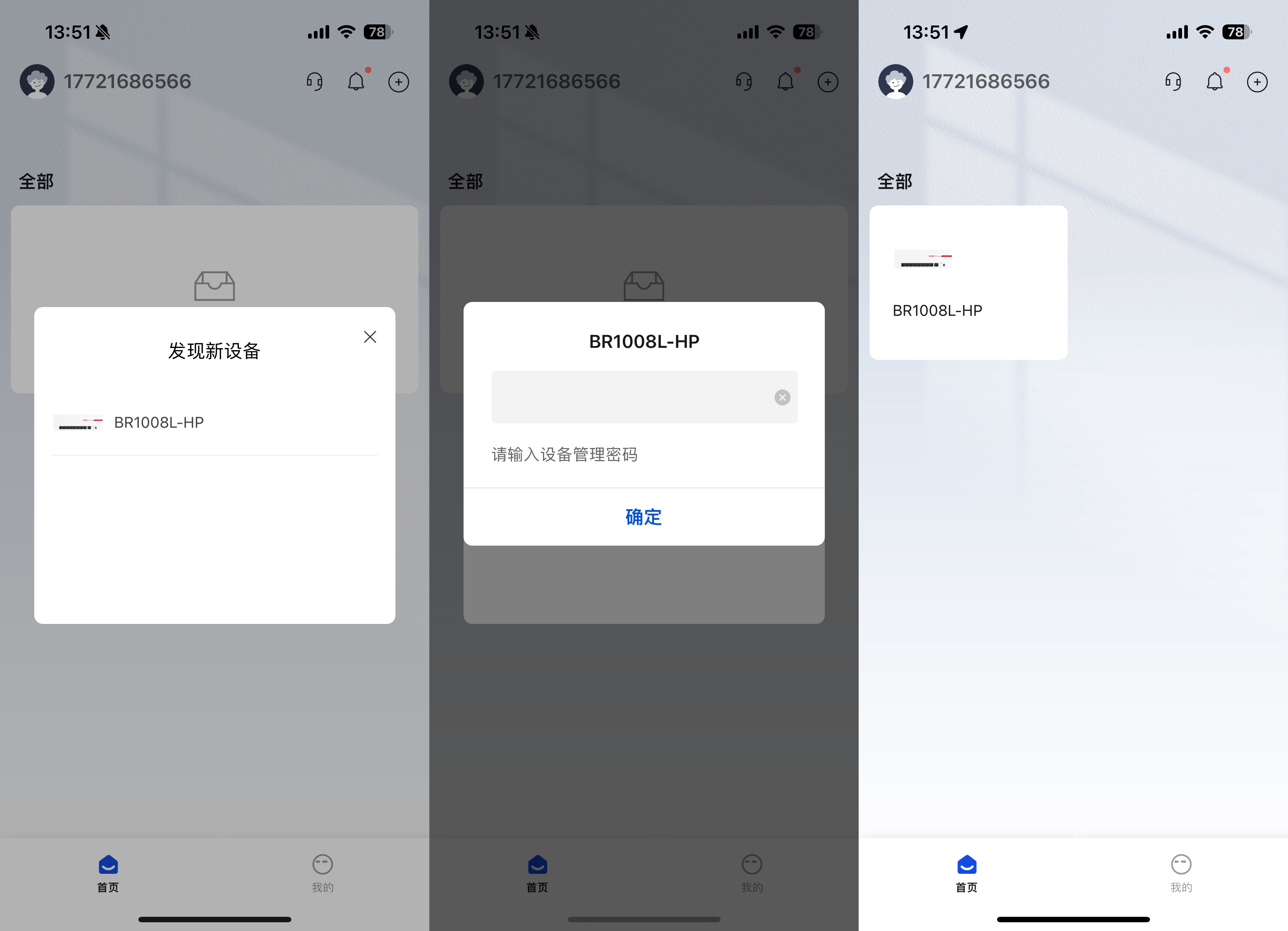

未命名.jpg▲使用H3C魔术家APP可以发现网络中的H3C Magic BR1008L-HP

12.jpg▲查看当前设备状态,例如各端口的工作情况等等

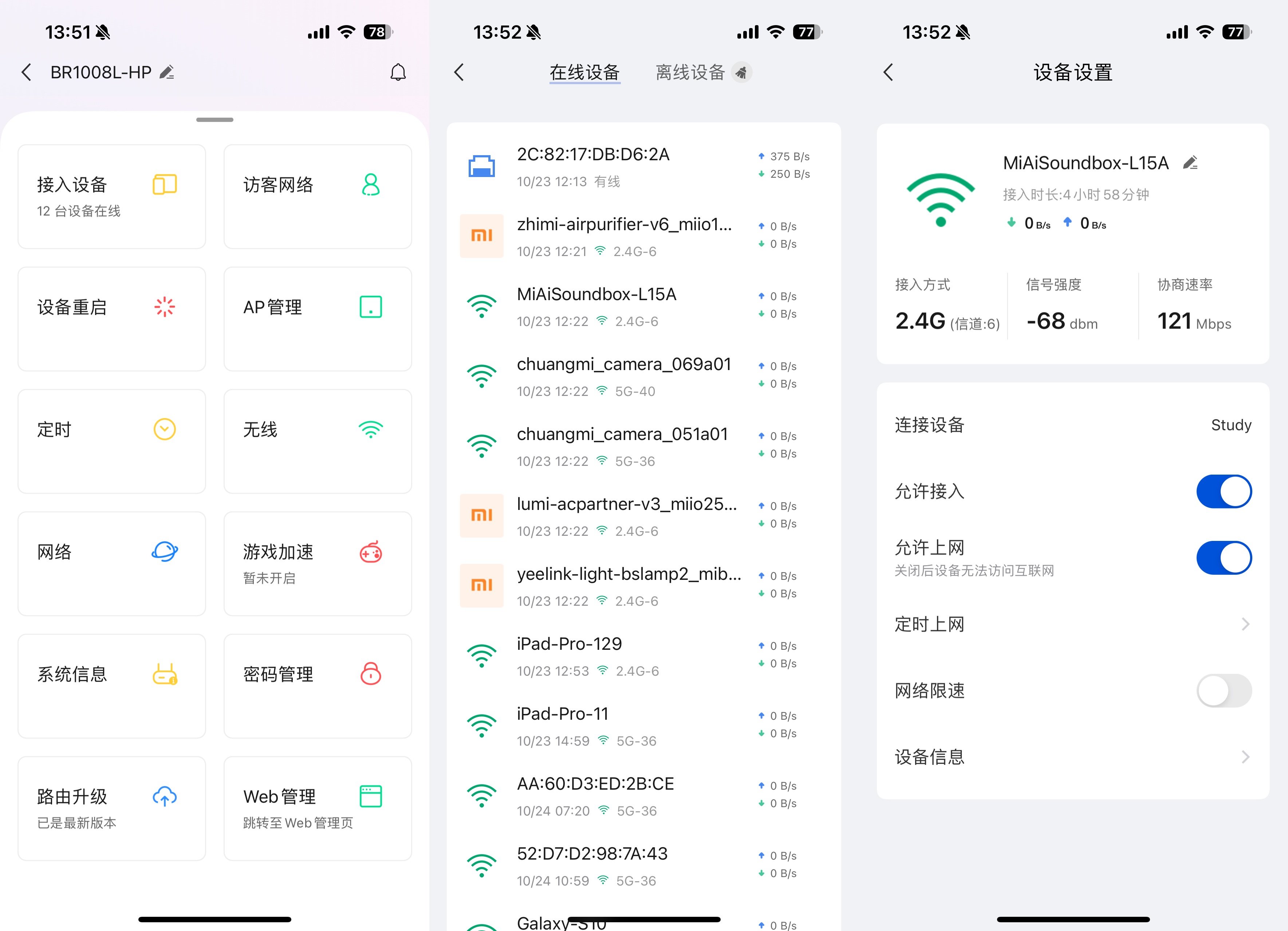

22.jpg▲查看并管控当前接入客户端

33.jpg▲对AP进行管理,设置AP的信道,无线功率等等

信号测试

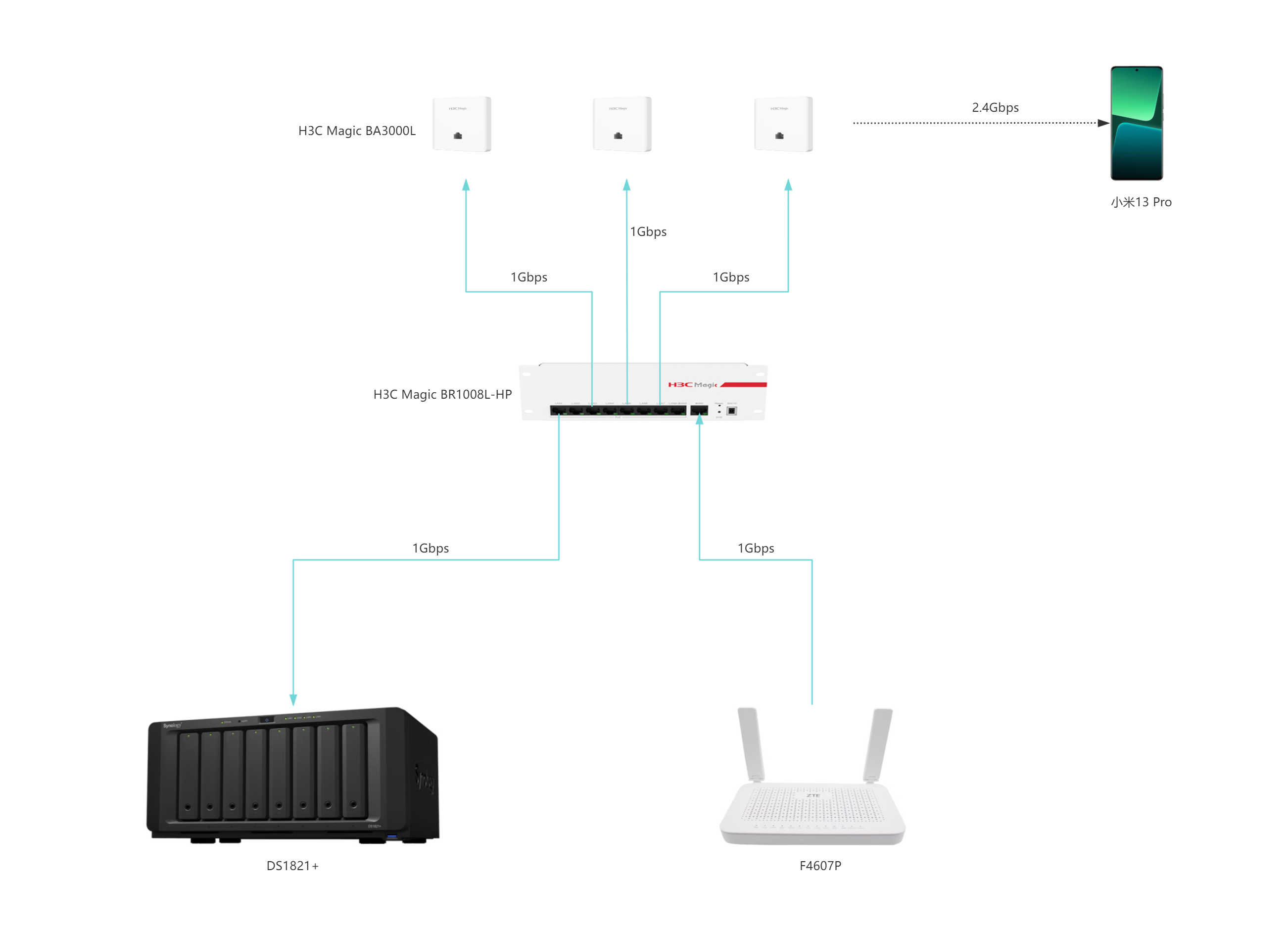

BC1692BC968B4f1582550DE3DF1A907F.png▲为了避免1000M宽带成为瓶颈,这里选择在内网使用DS1821+搭建一个测速服务器

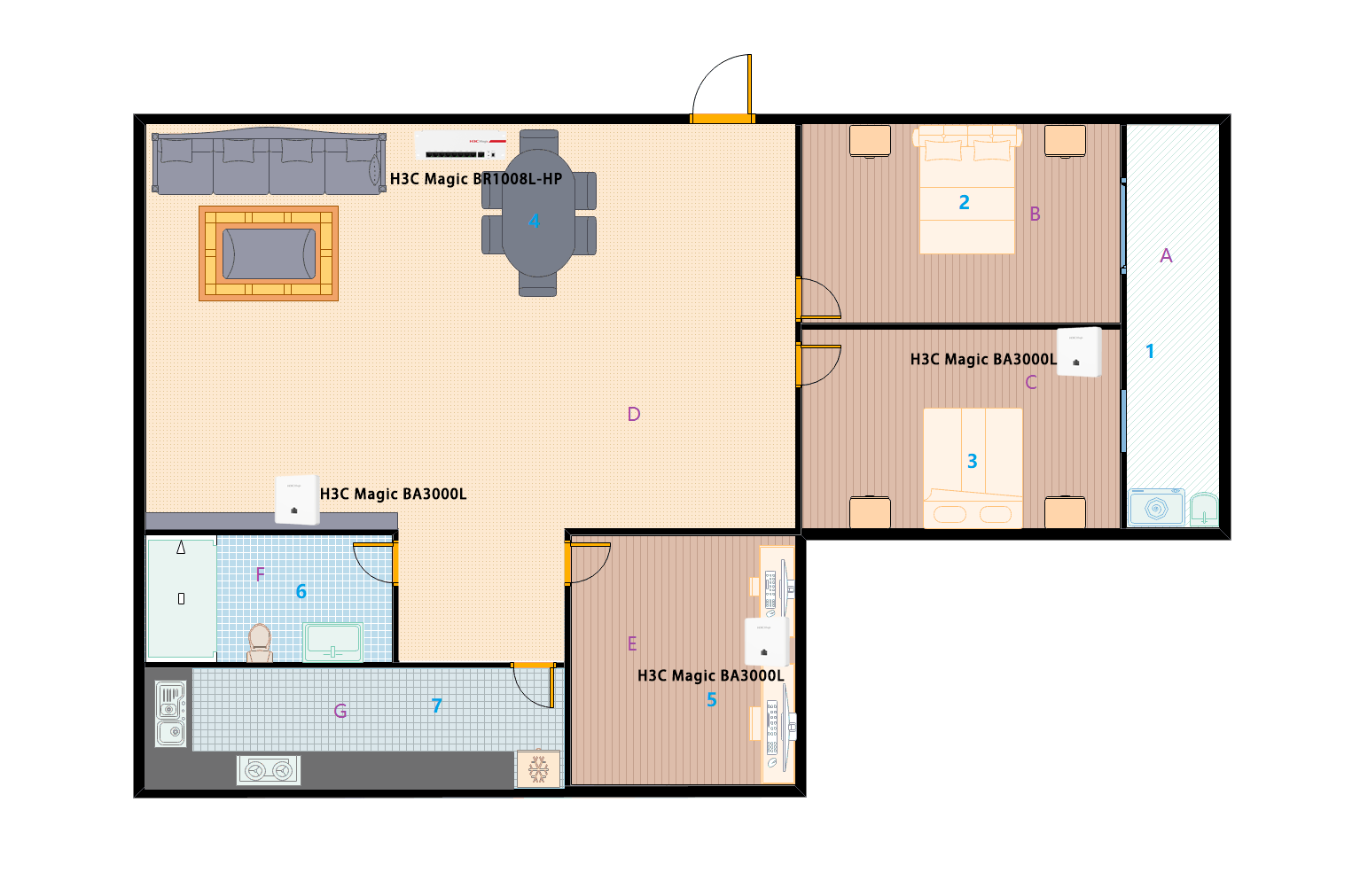

QQ图片20181219190149.png▲H3C Magic BA3000L无线选择穿墙模式,所在位置已在上图标出

各房间大致面积说明

A:11平方米

B:15平方米

C:15平方米

D:40平方米

E:12平方米

F:5平方米

G:7.5平方米

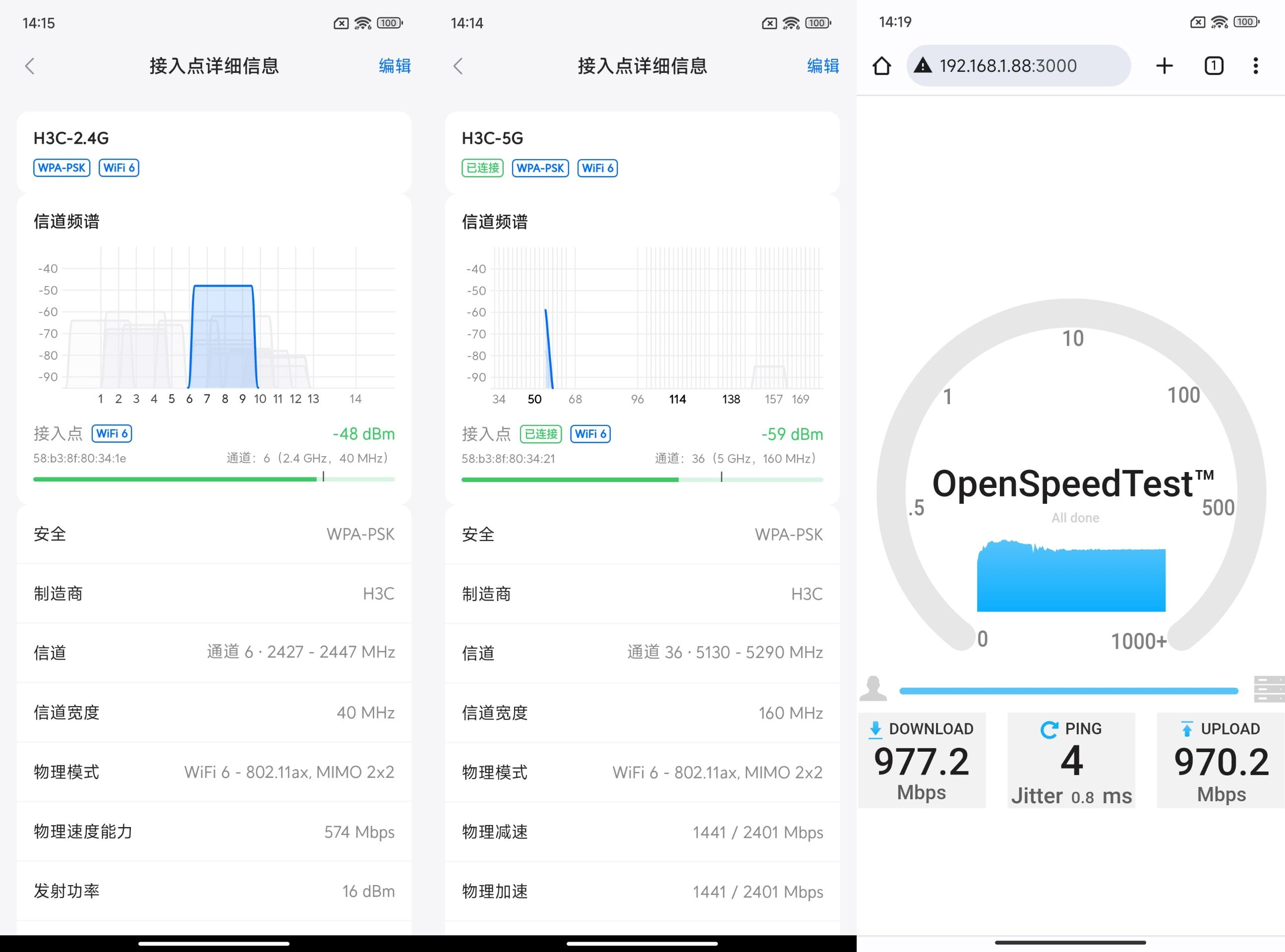

11.jpg▲1号位置处2.4G、5G信号强度以及Speedtest测试

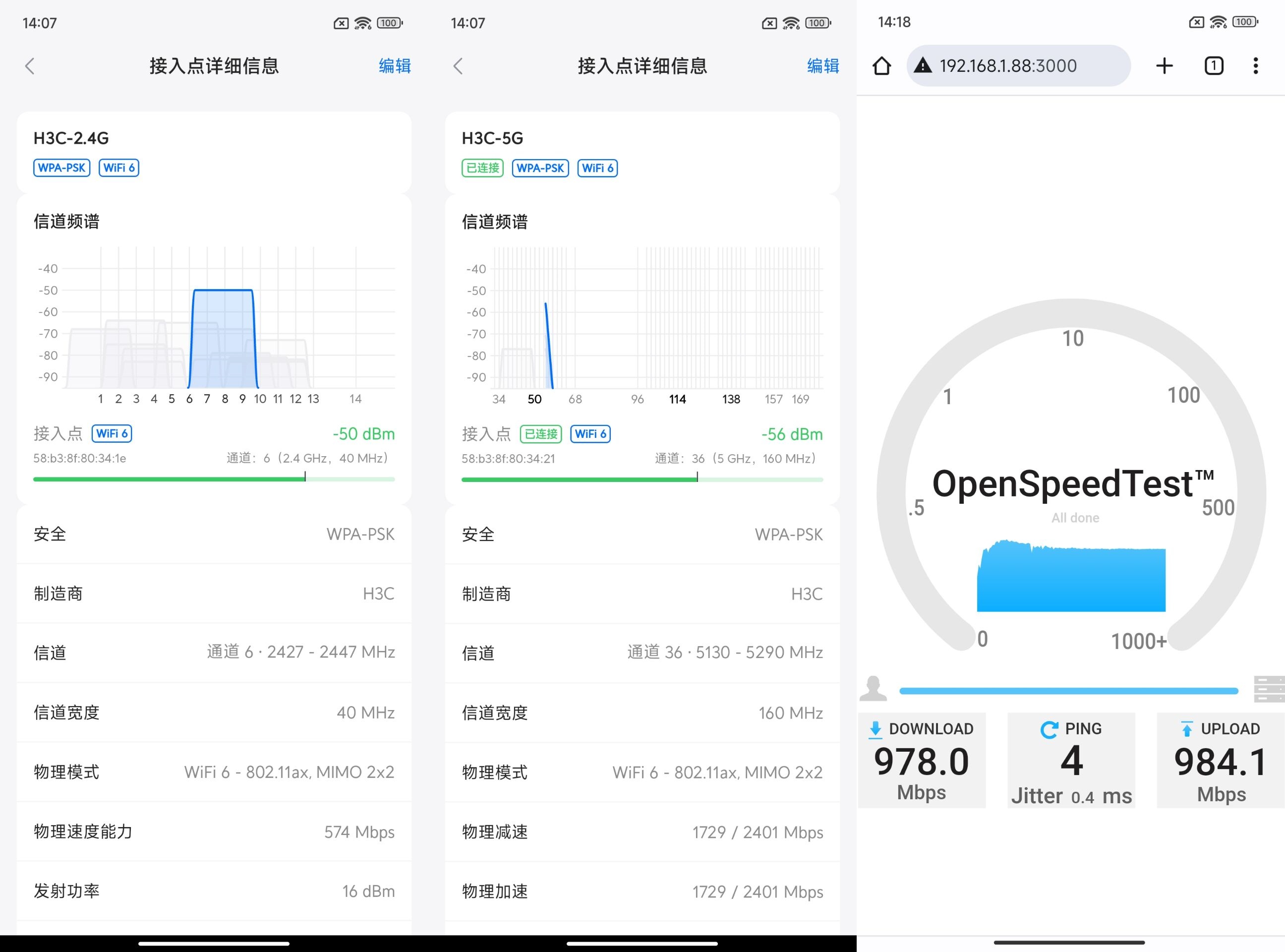

22.jpg▲2号位置处2.4G、5G信号强度以及Speedtest测试

33.jpg▲3号位置处2.4G、5G信号强度以及Speedtest测试

44.jpg▲4号位置处2.4G、5G信号强度以及Speedtest测试

55.jpg▲5号位置处2.4G、5G信号强度以及Speedtest测试

66.jpg▲6号位置处2.4G、5G信号强度以及Speedtest测试

77.jpg▲7号位置处2.4G、5G信号强度以及Speedtest测试

2C4BC5AE7A00493b94A0D8030EE6DDCB.png▲数据汇总

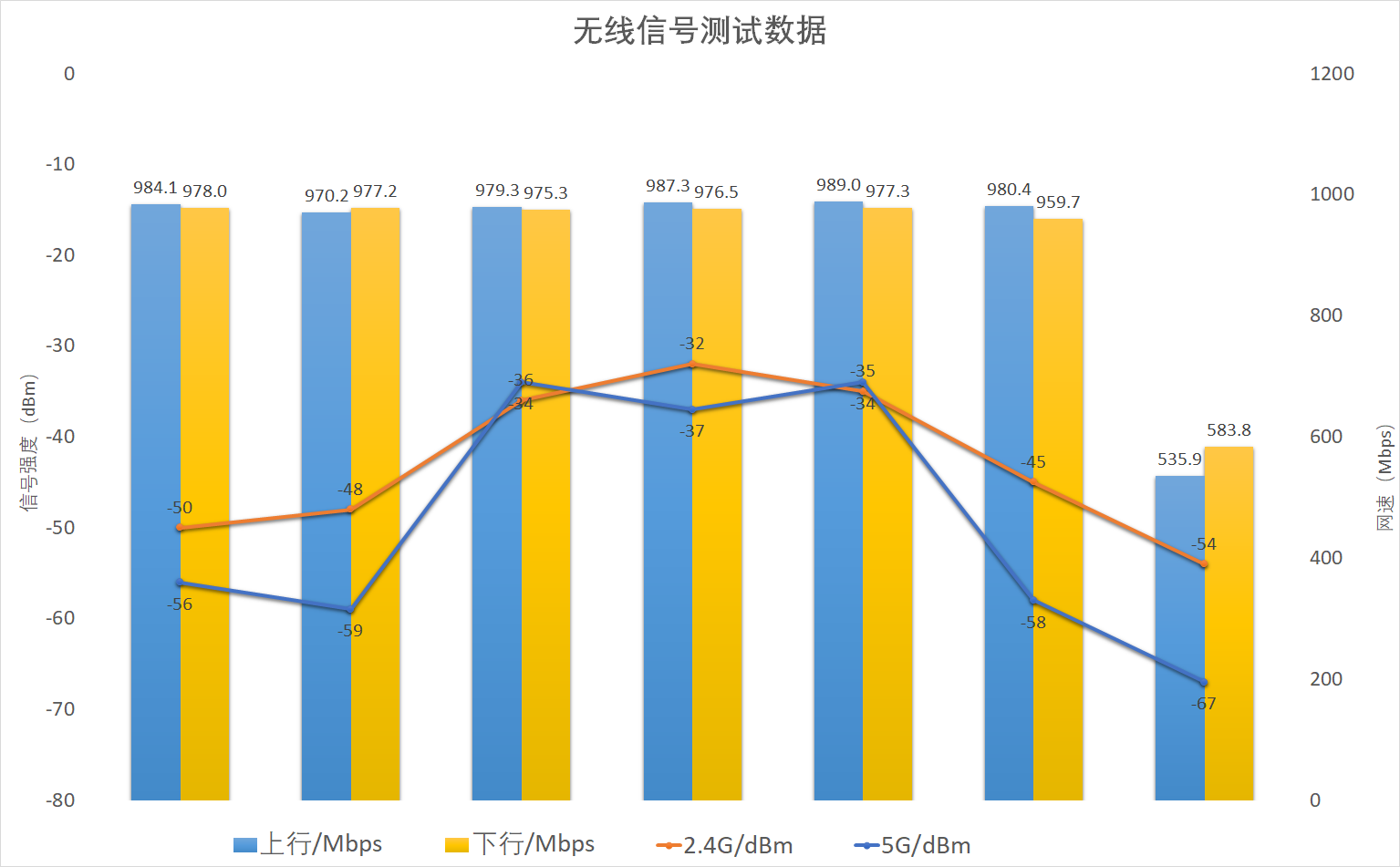

D5EBFEB8E8D14f56848B90F3303DFF40.png▲图表汇总

漫游测试

QQ图片20181219190149.png▲漫游路线为A-B-D-G来回

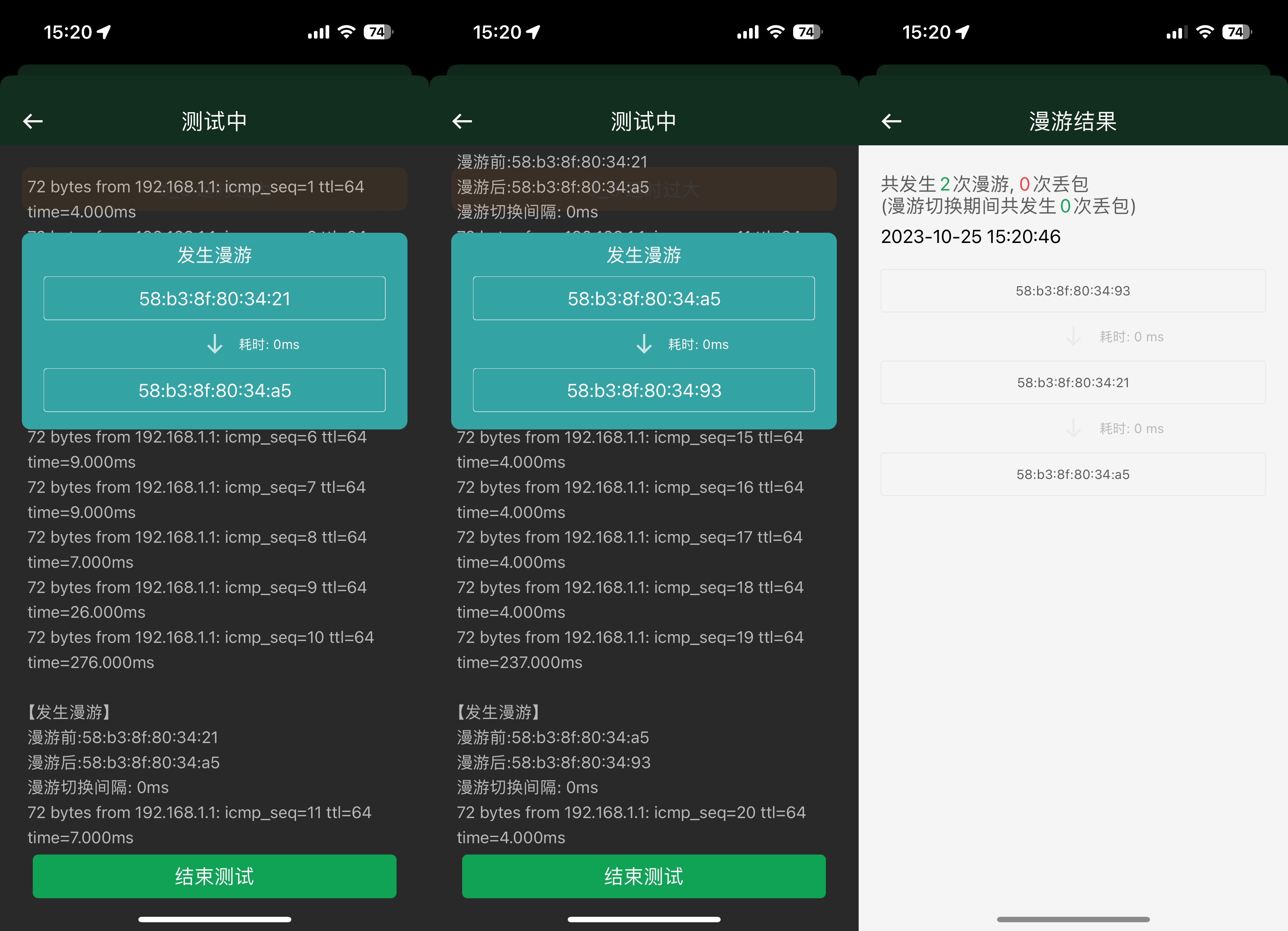

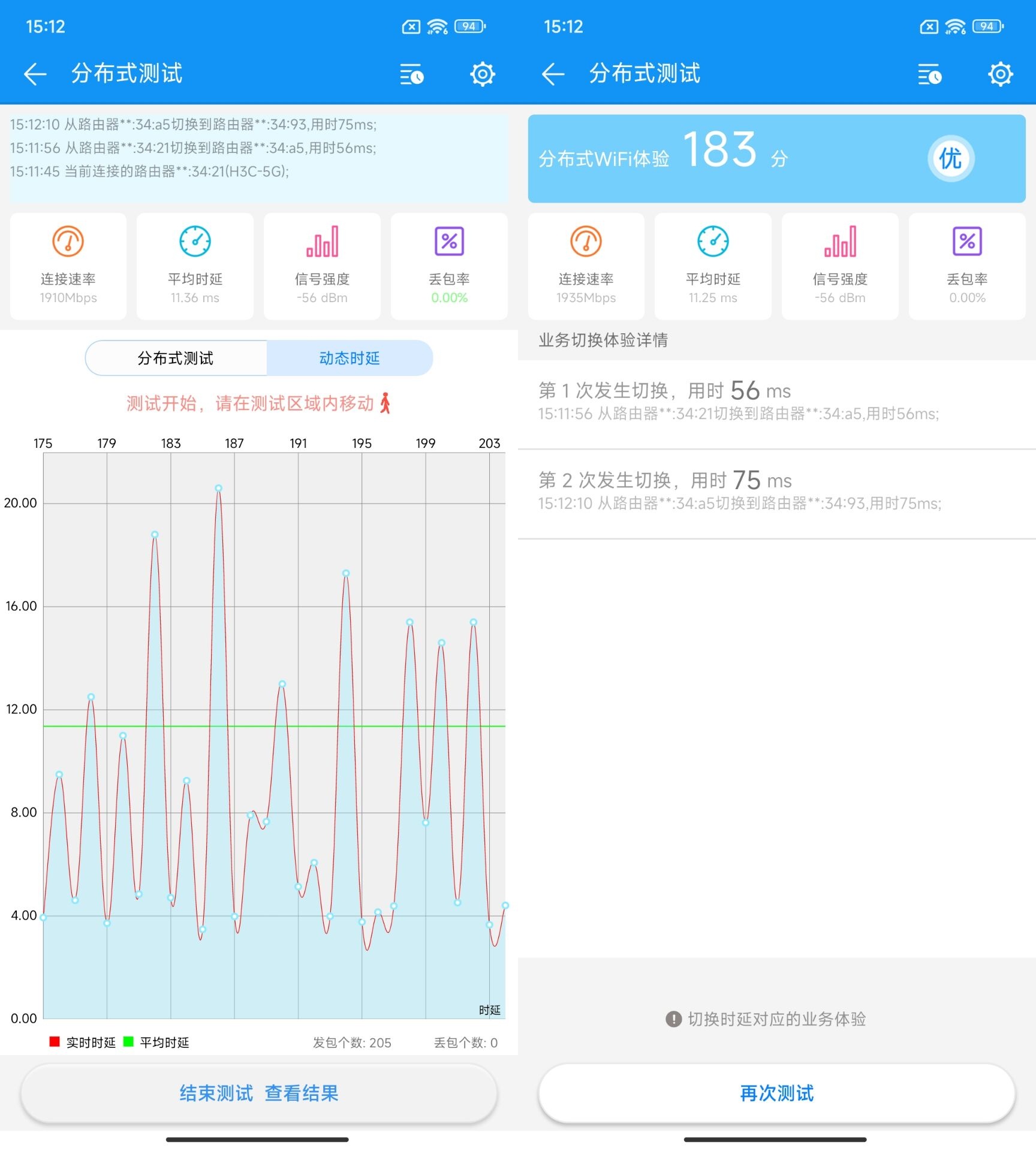

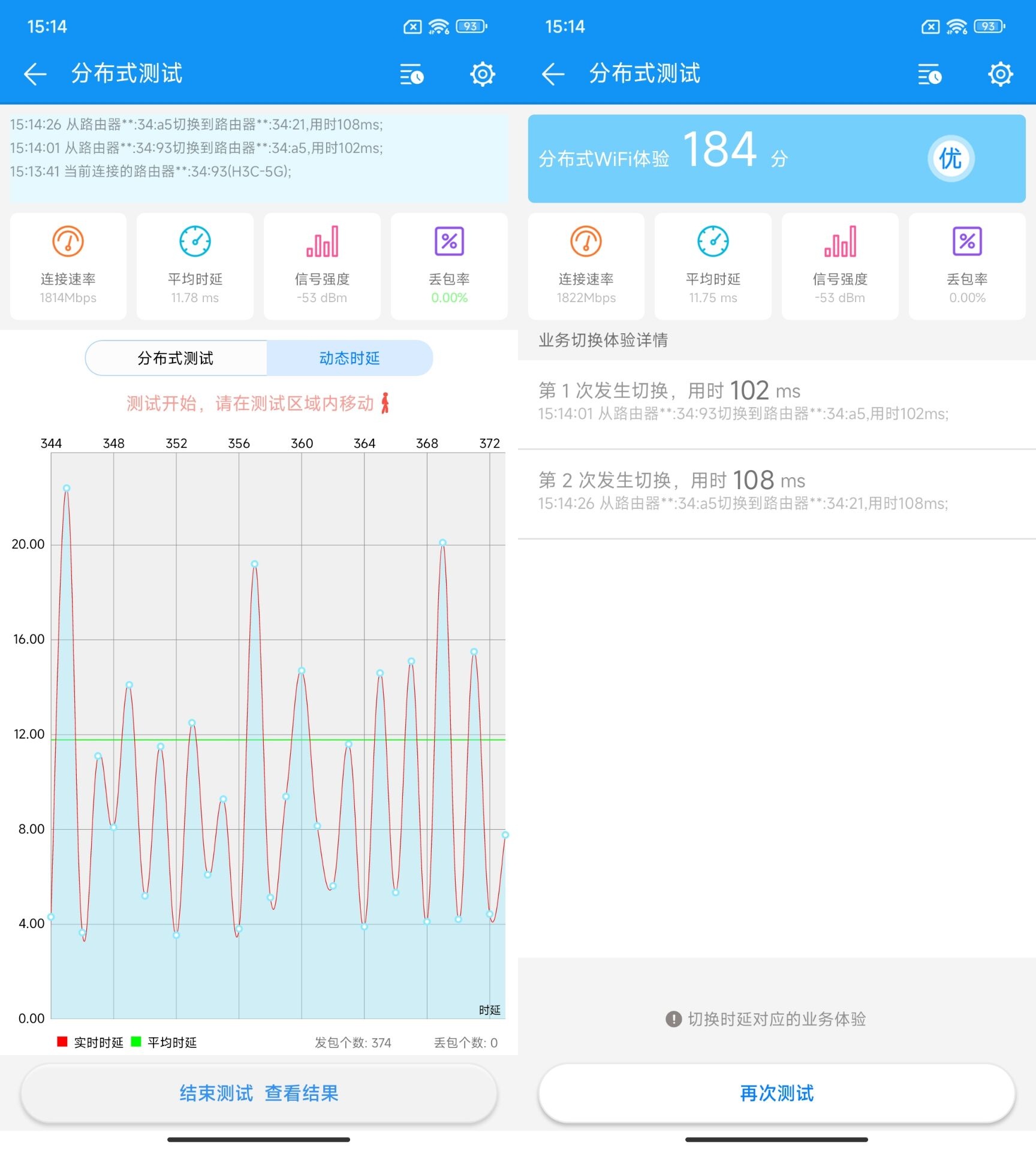

222.jpg▲使用小米13 Pro ping网关,漫游路线为A-B-D-G,整个过程丢0个包,漫游2次,漫游切换时丢0个包

111.jpg▲使用小米13 Pro ping网关,漫游路线为G-D-B-A,整个过程丢0个包,漫游2次,漫游切换时丢0个包

1111.jpg▲使用iPhone13 Pro ping网关,漫游路线为A-B-D-G,整个过程丢0个包,漫游2次,漫游切换时丢0个包

2222.jpg▲使用iPhone13 Pro ping网关,漫游路线为G-D-B-A,整个过程丢0个包,漫游1次,漫游切换时丢0个包

功耗测试

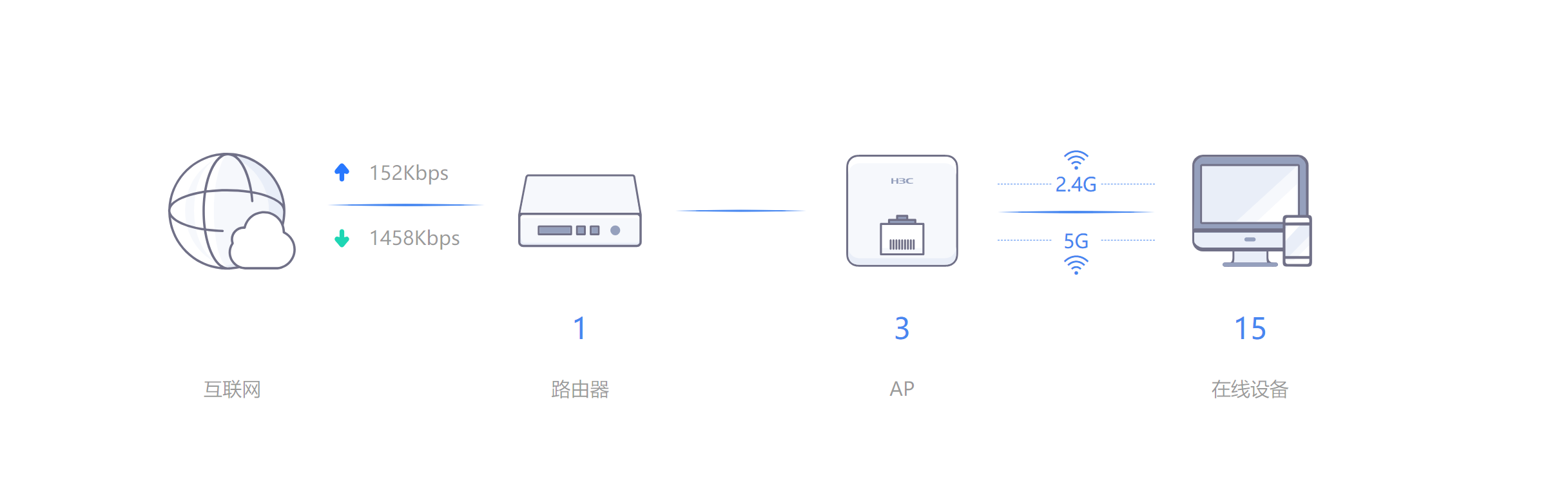

28567C1A8B5A442a8D194C40C409FCF7.png▲一台H3C Magic BR1008L-HP + 3台BA3000L,带15台客户端

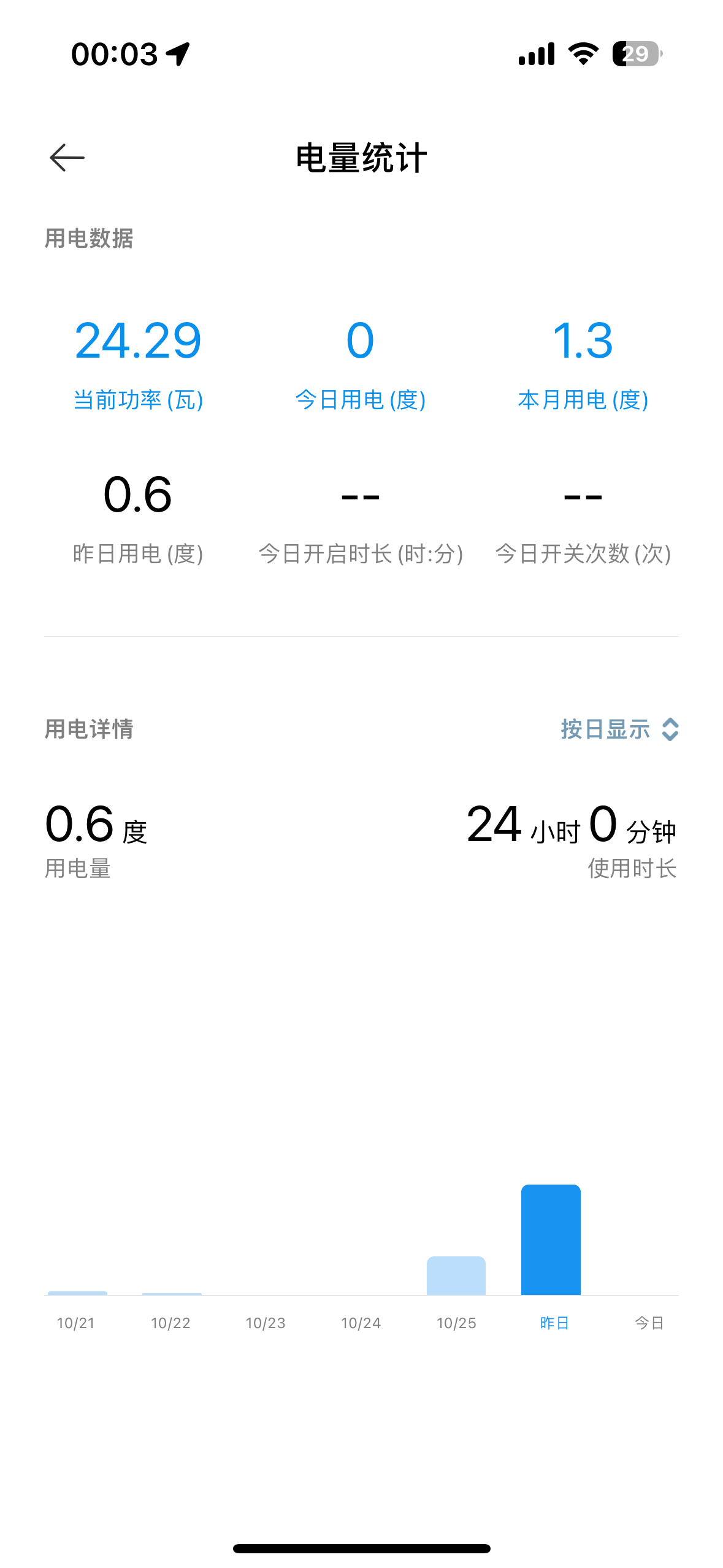

FB08805C43BFD1109C5E7B854AB1B2DF.png▲整套系统的功耗在24W左右,一天消耗0.6度电

总结

DSC09029.jpg▲从测试结果来看,H3C Magic BR1008L-HP + BA3000L的组合套装无线跑满1000M宽带没任何问题,使用最新的手机漫游表现也非常不错,适合千兆宽带内对网络覆盖有要求的家庭用户选择
