前言
我们在2018年测过ZyXEL ARMOR Z2无线路由器。这次来到koolshare评测室的是ZyXEL ARMOR G5，它采用新一代Wi-Fi 6标准，采用12条数据流链接，可以实现2.4G 1200Mbps+ 5G 4800Mbps，更提供10Gbps LAN口和2.5Gbps WAN口，性能十分强大，下面来看看它表现如何

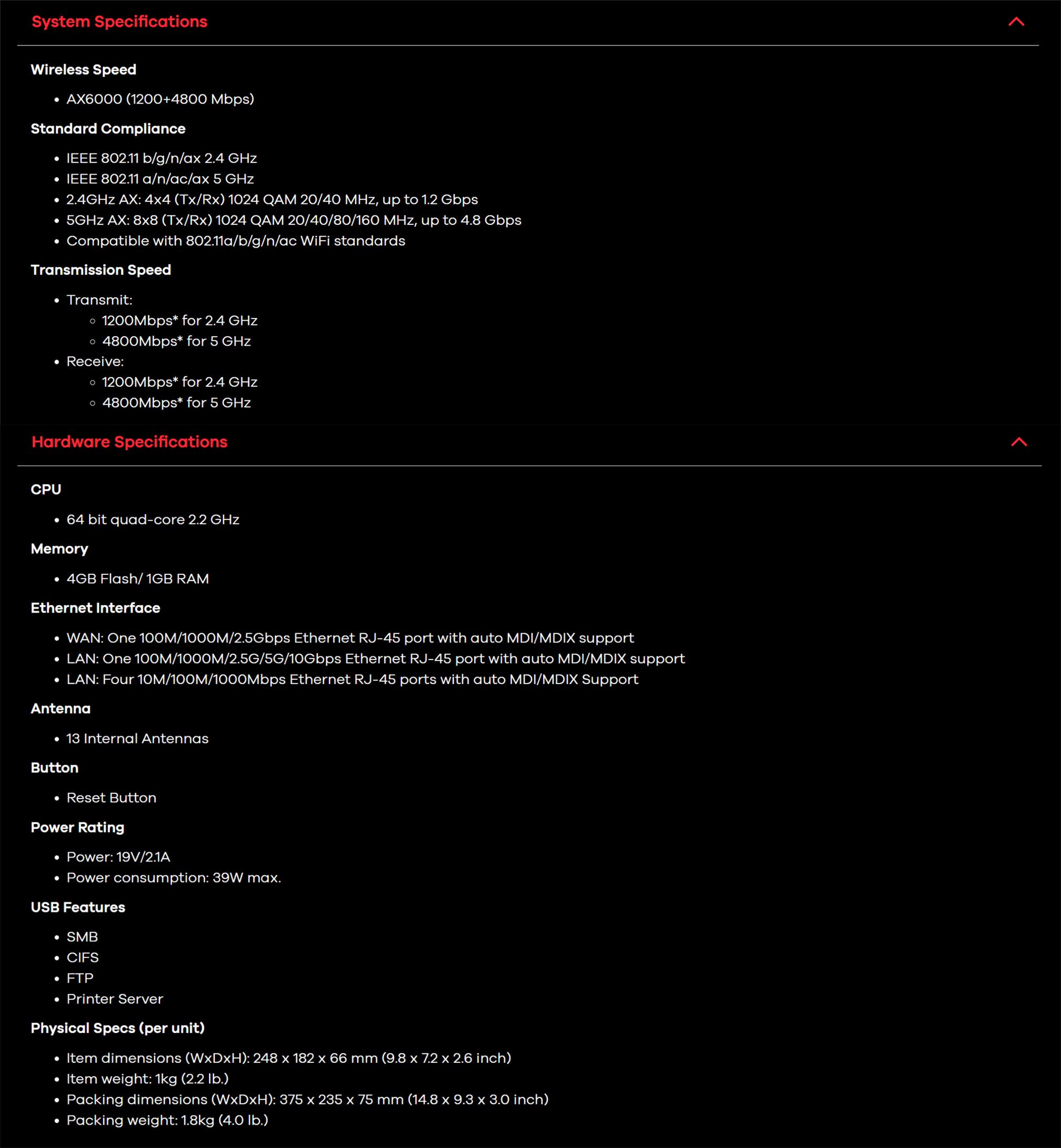

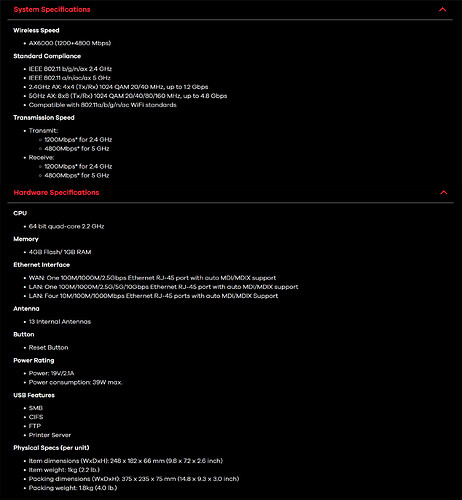

▲ZyXEL ARMOR G5在2.4G提供4x4空间流，5G提供8x8空间流，整合OFDMA和MU-MIMO技术，支持1024-QAM，能带来更快的无线连接速率 ▲技术规格
开箱

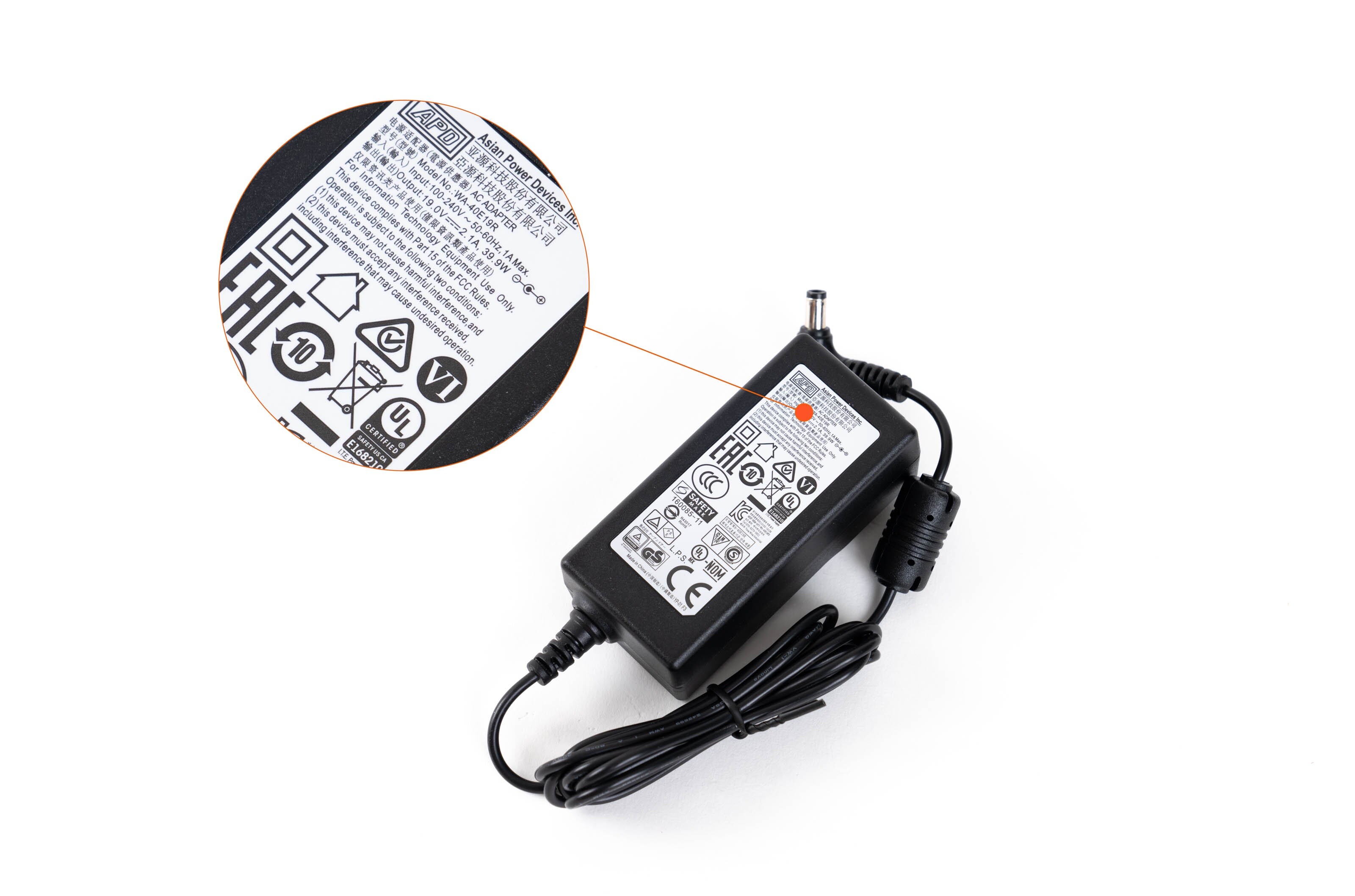

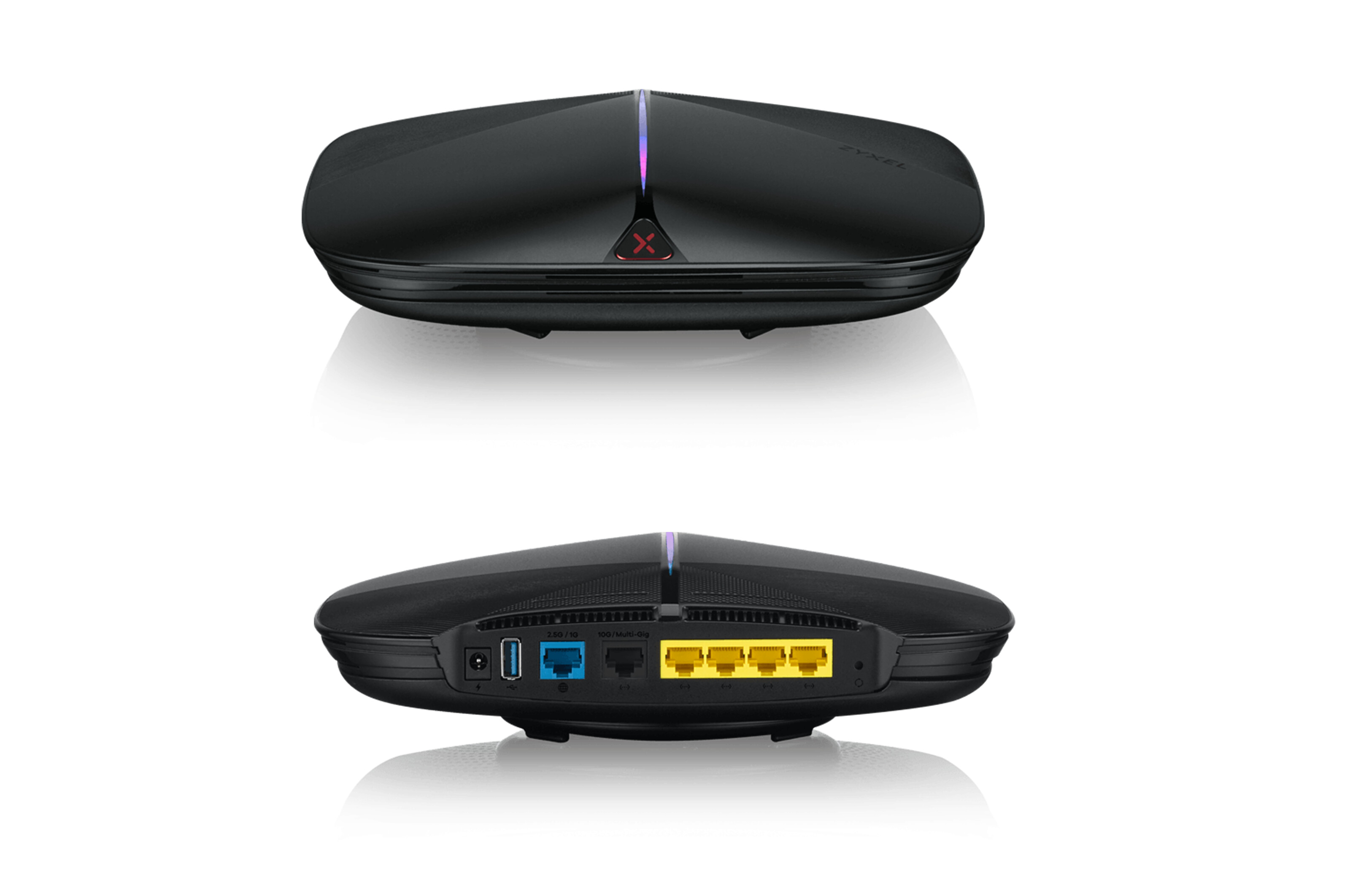

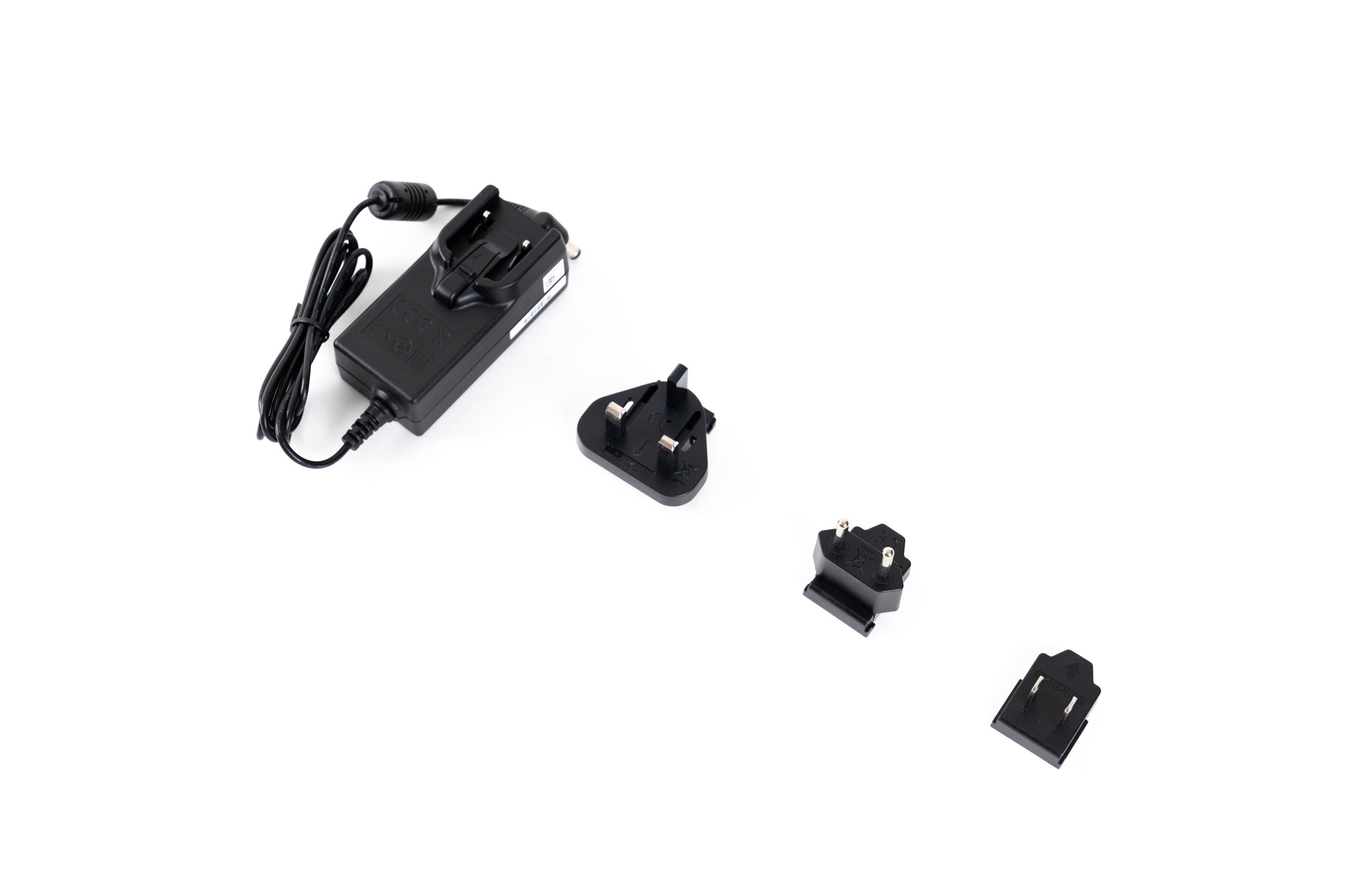

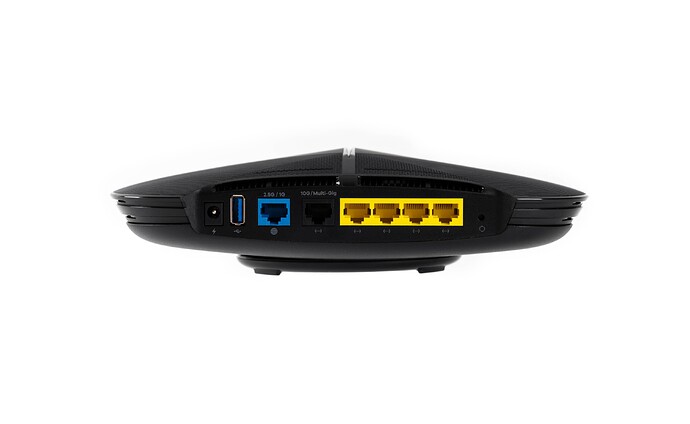

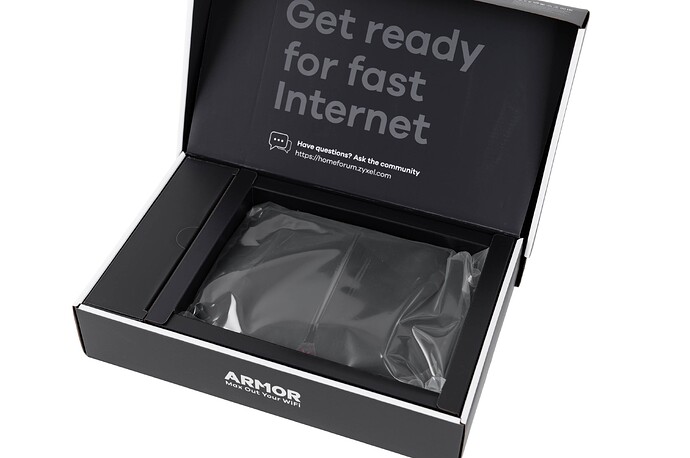

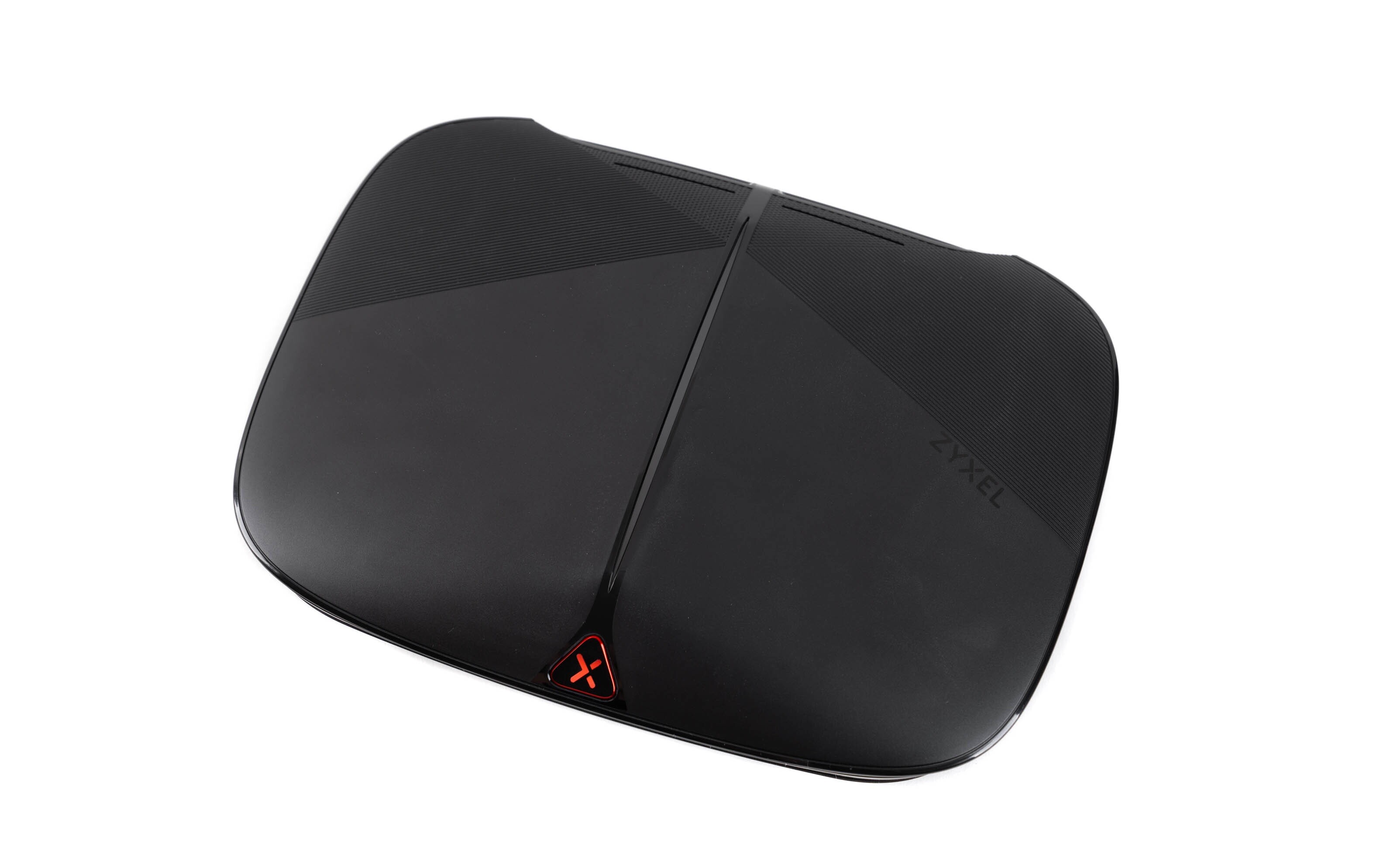

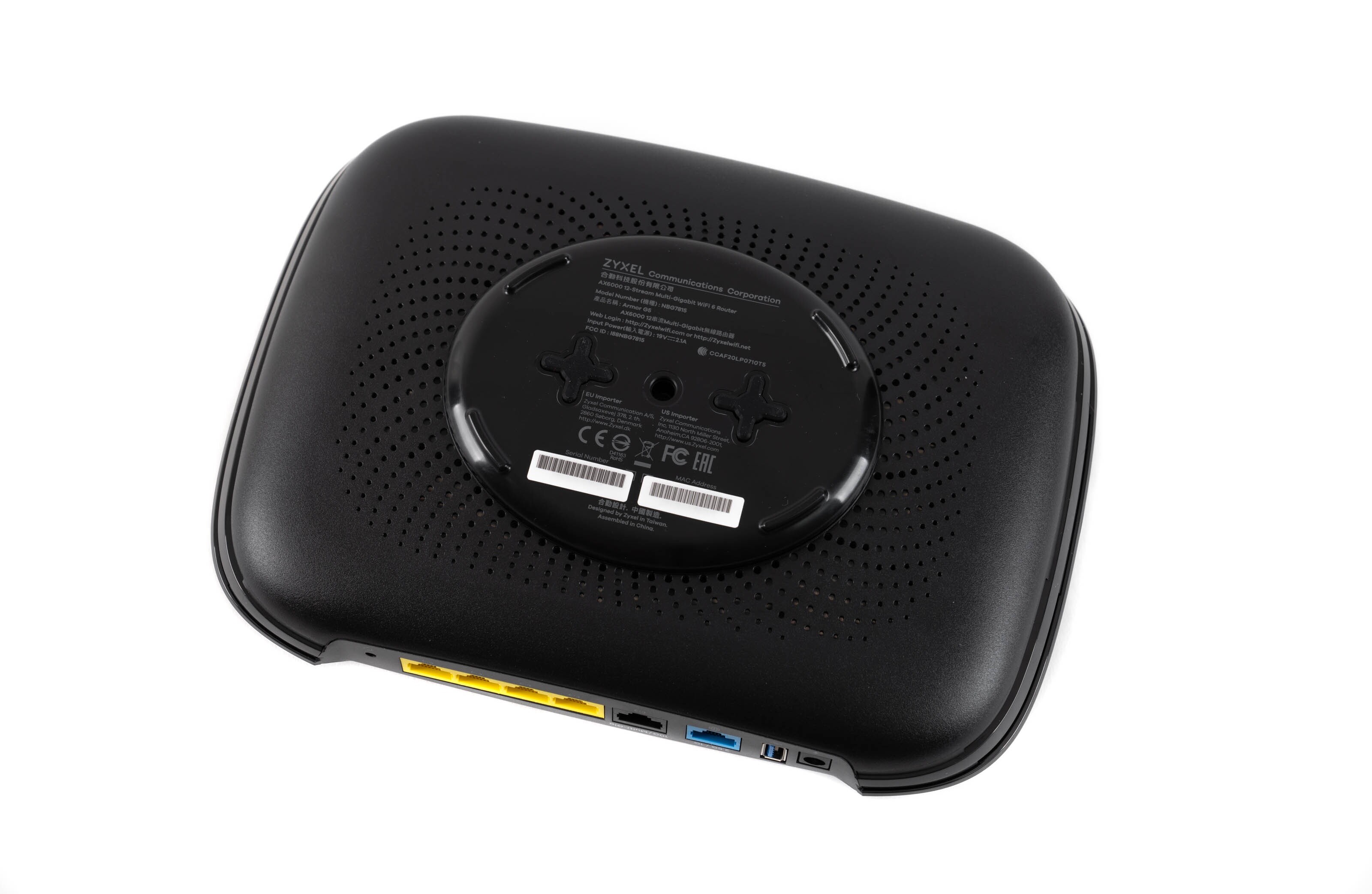

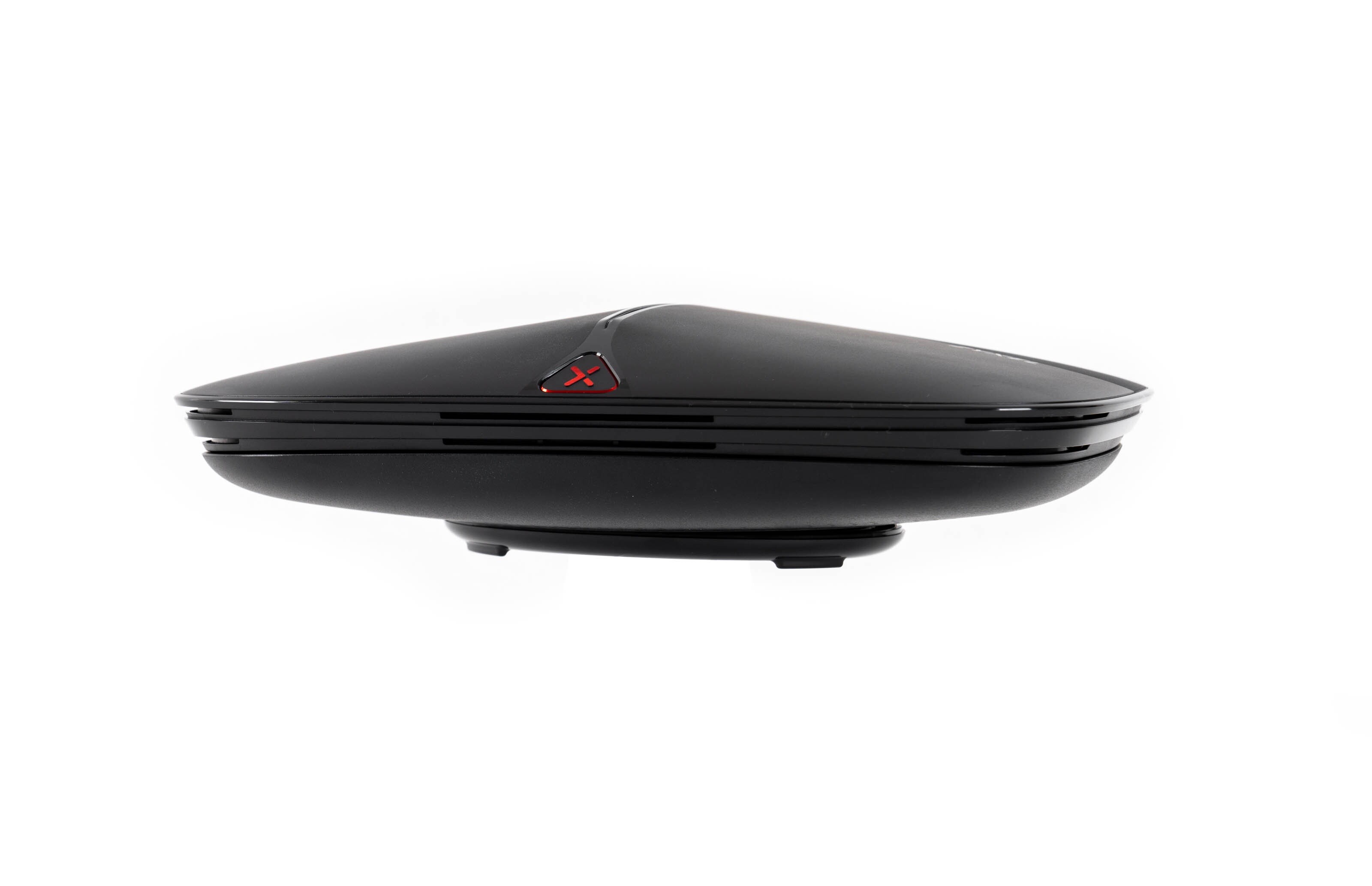

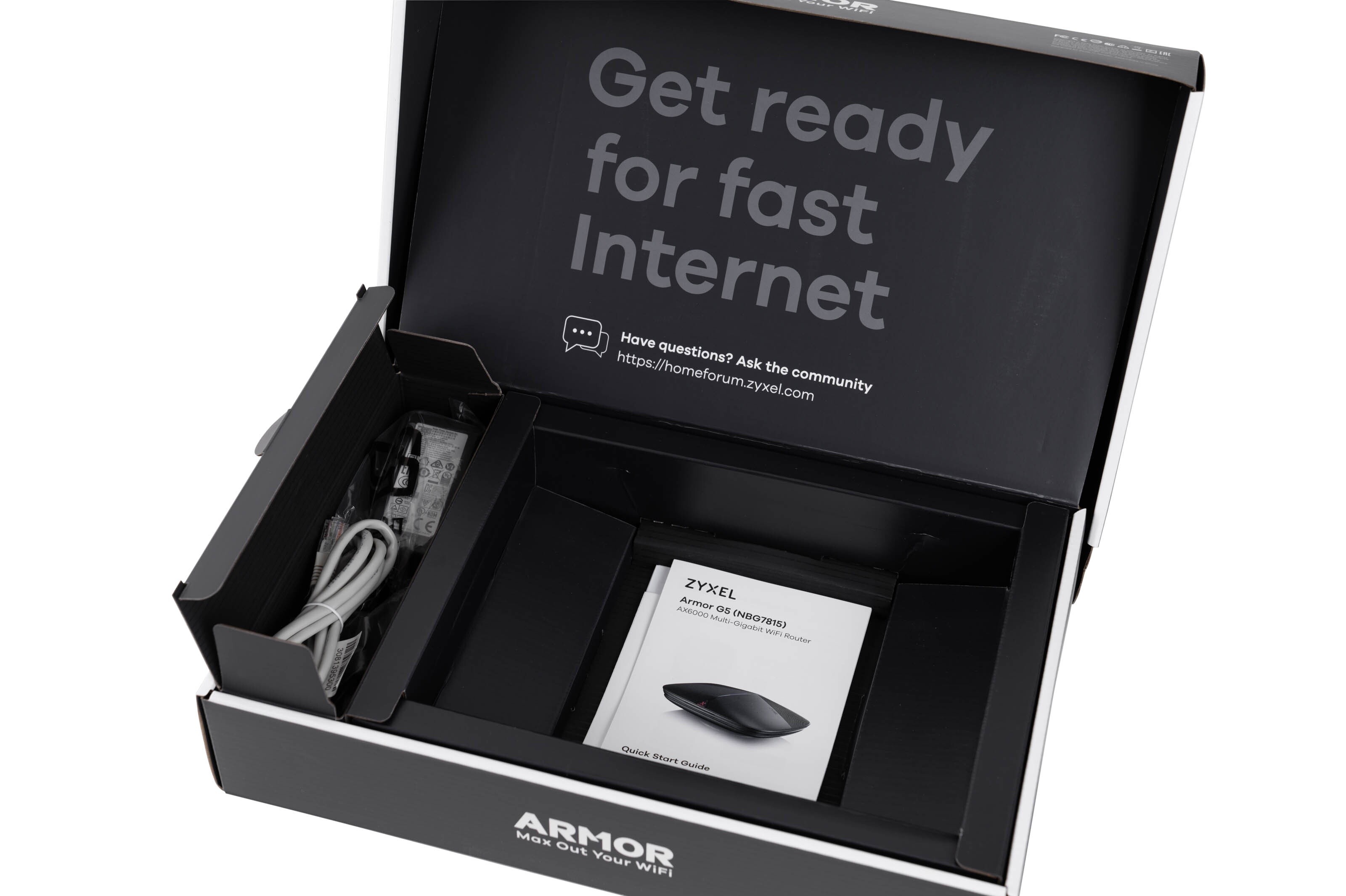

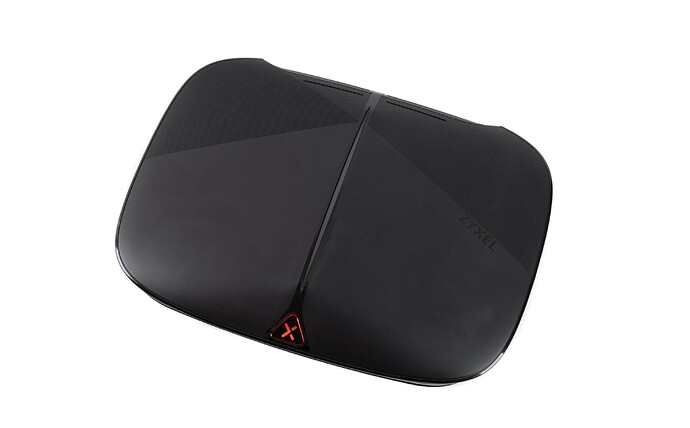

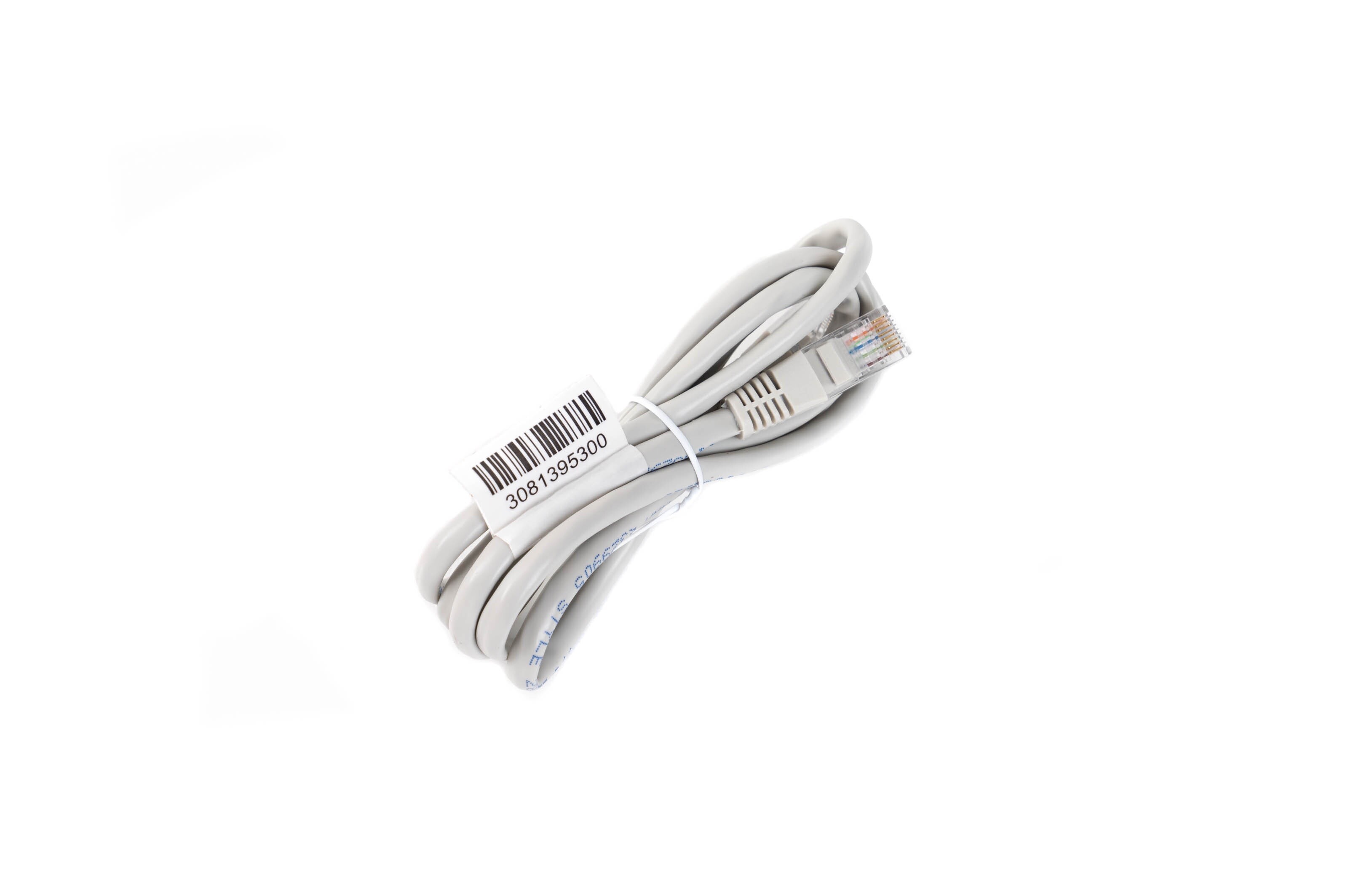

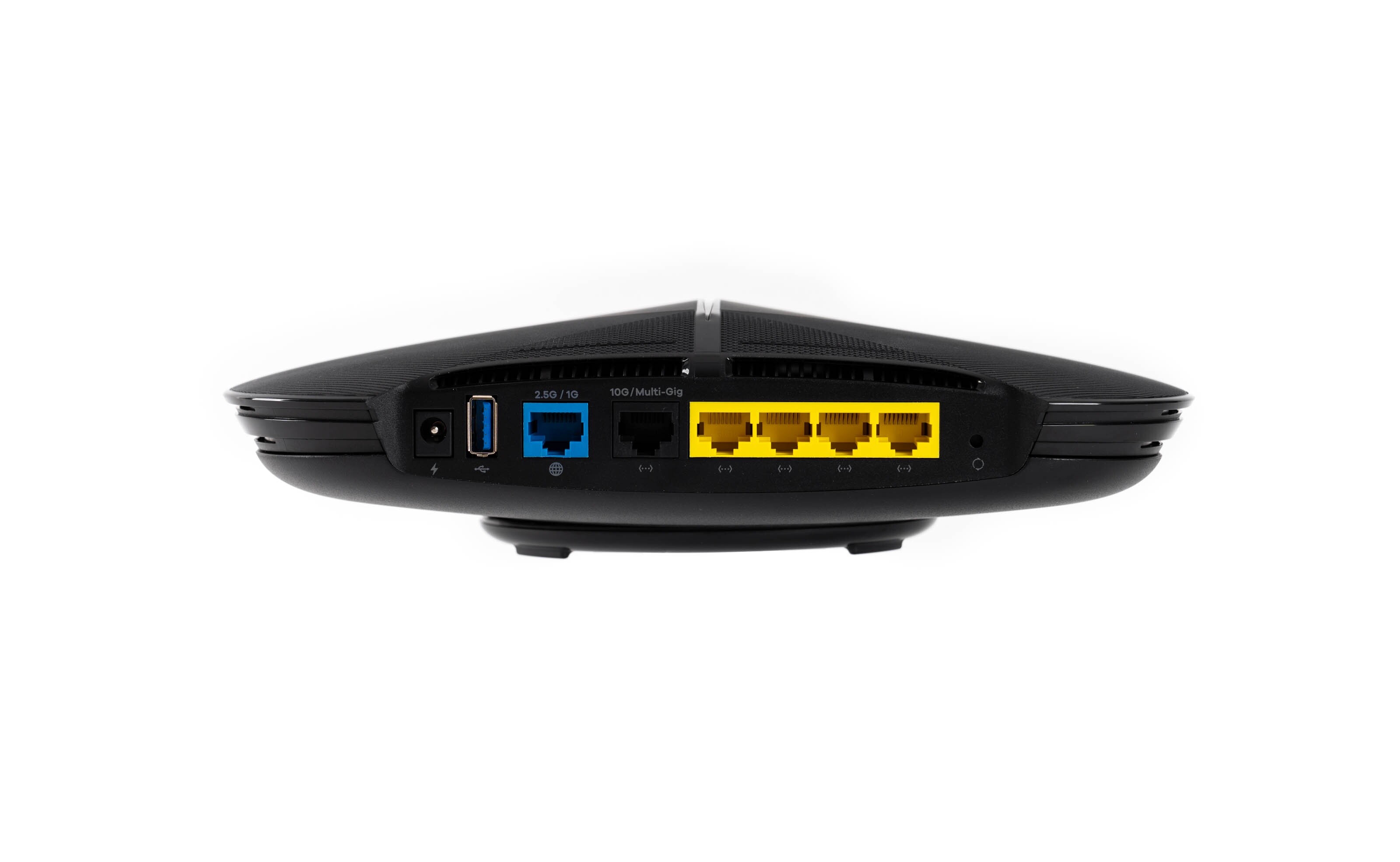

▲包装盒采用扁平设计，可以看到右上角的12-Stream 10G WiFi 6 Router ▲包装盒背面阐述了ZyXEL ARMOR G5的特点 ▲ZyXEL ARMOR G5无线路由器分布在右侧，左侧是附件盒 ▲附件盒中是电源适配器以及网线，右侧盒底是纸质文档 ▲电源适配器规格为19V 2.1A，39.9W的功率 ▲电源适配器采用100-240V宽电压，适配英标三孔和欧标双孔以及美标双孔插头，可以自行更换 ▲随机附赠了一根超5类非屏蔽网线 ▲ZyXEL ARMOR G5无线路由器采用蝶形设计，四周有长条形镂空，用于散热 ▲顶盖中央有一条LED灯带，通电后会亮起；LED灯带尽头是一个红色X铭牌 ▲底部铭牌 ▲路由器背部IO接口一览。从左往右分别是电源直流插孔，USB3.2 Gen1接口，一个2.5GbE WAN口，一个10GbE LAN口，四个千兆LAN口，Reset按钮
拆解

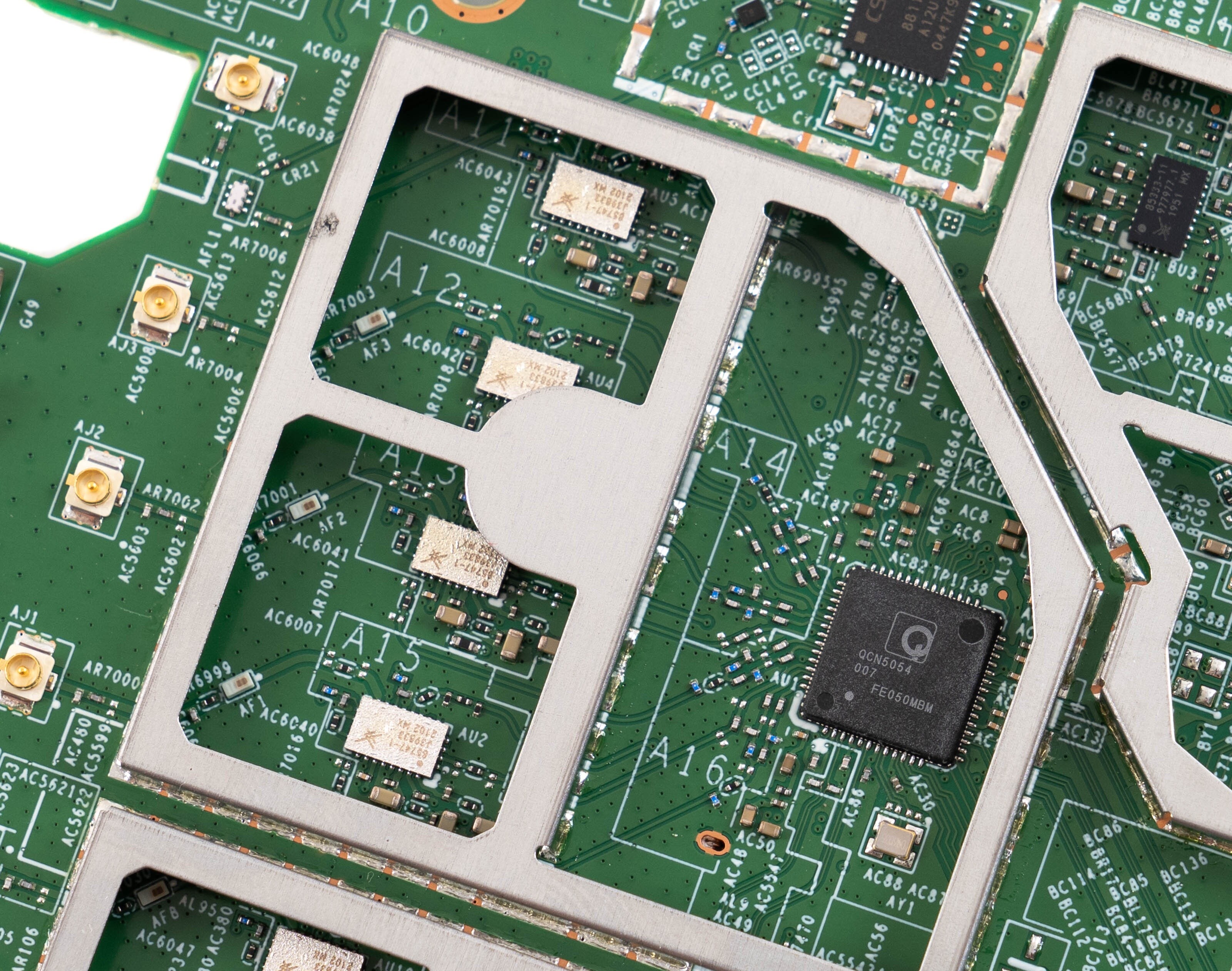

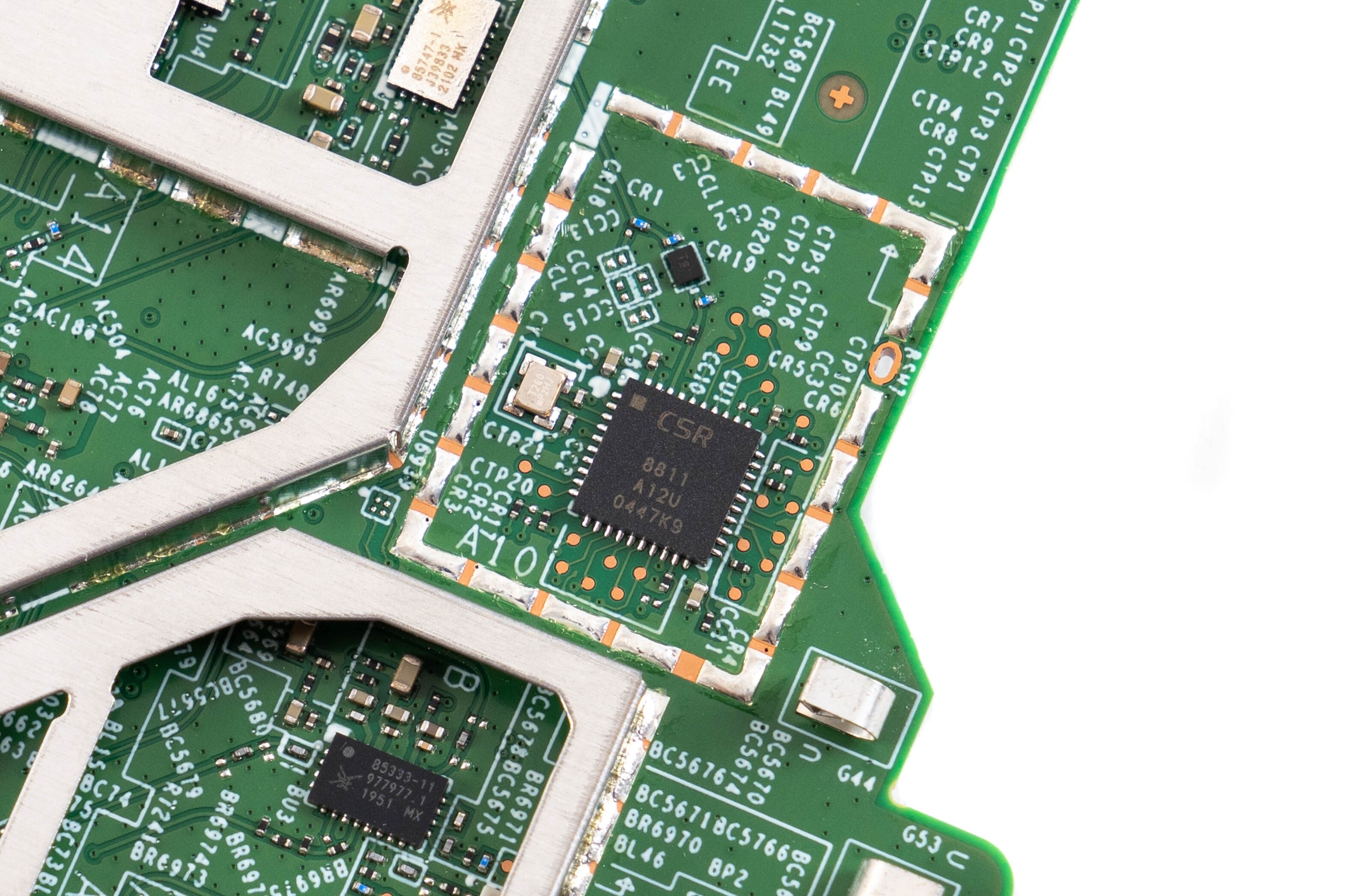

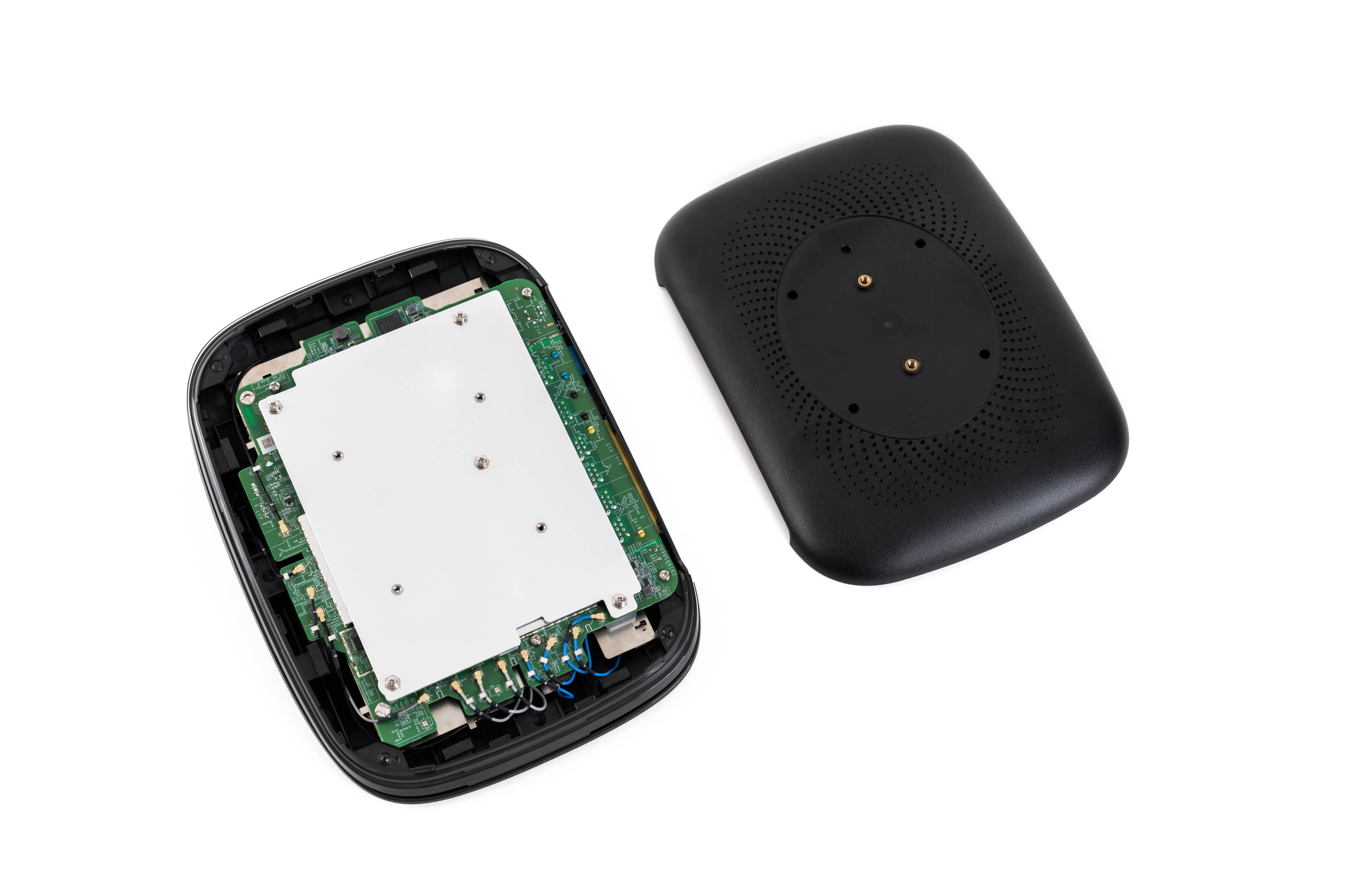

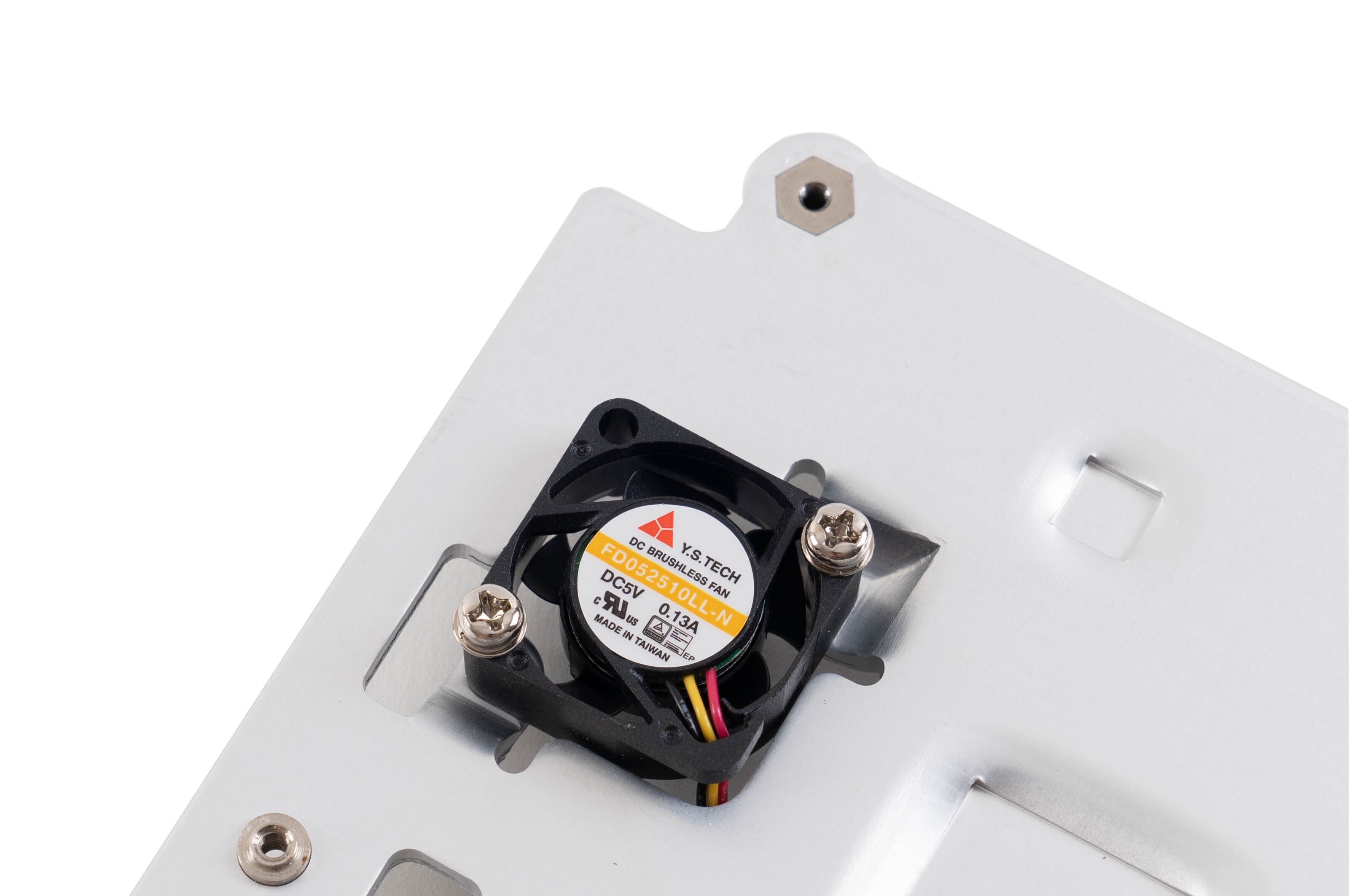

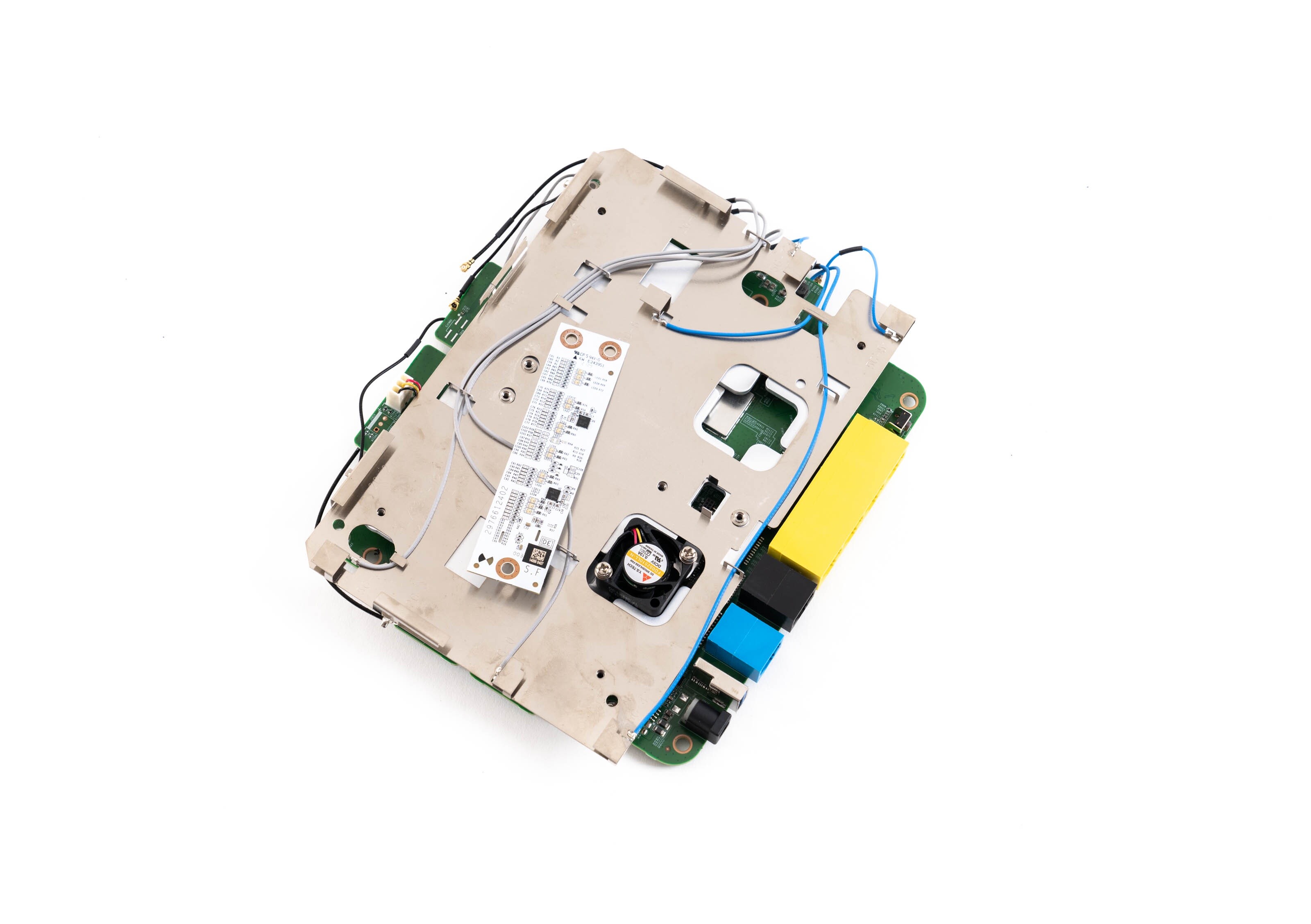

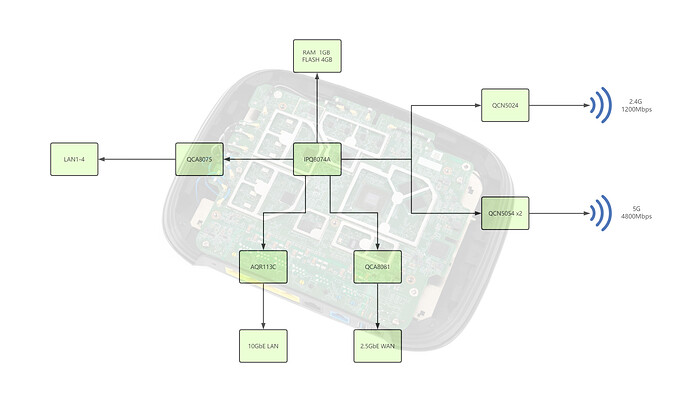

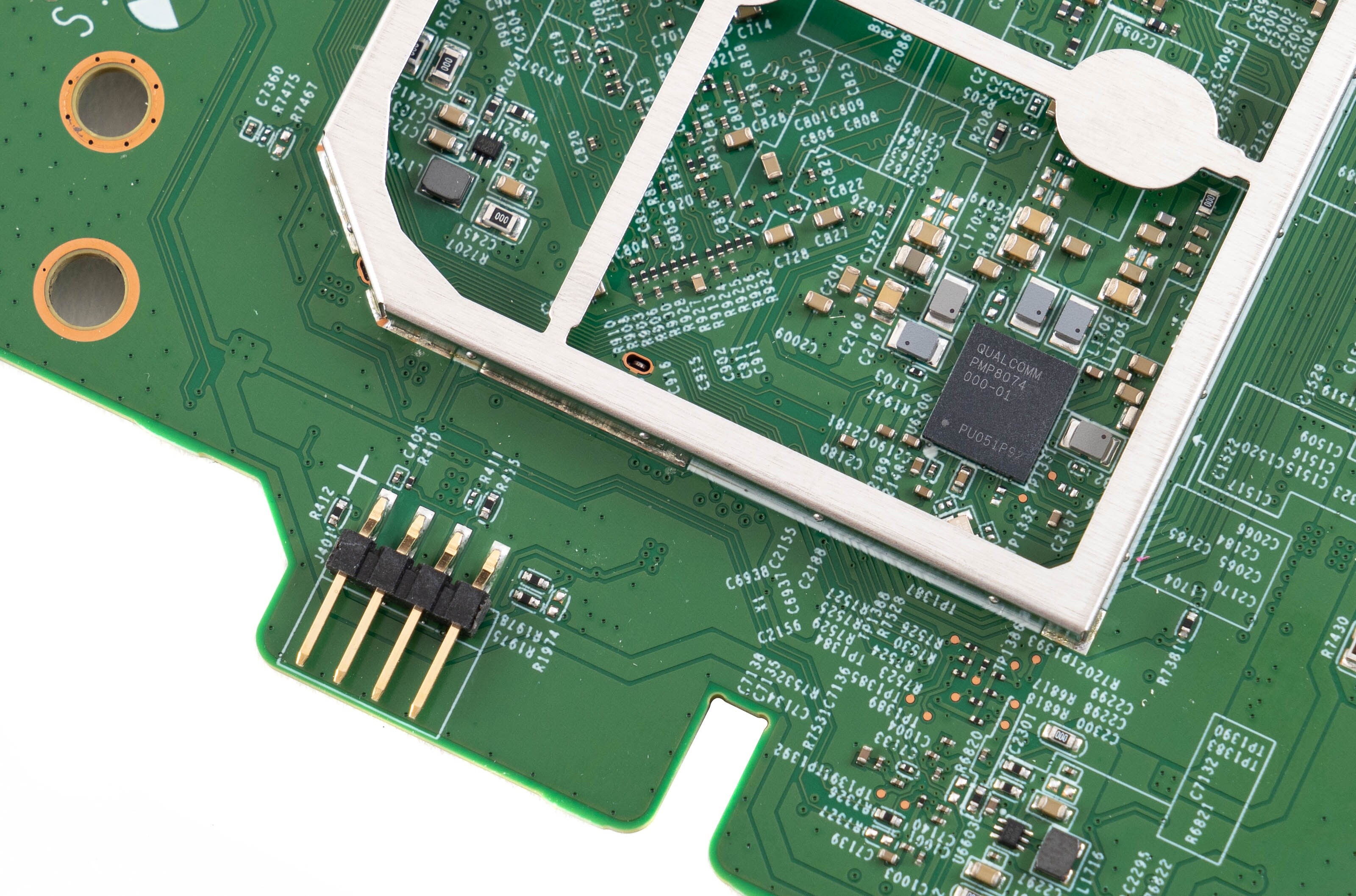

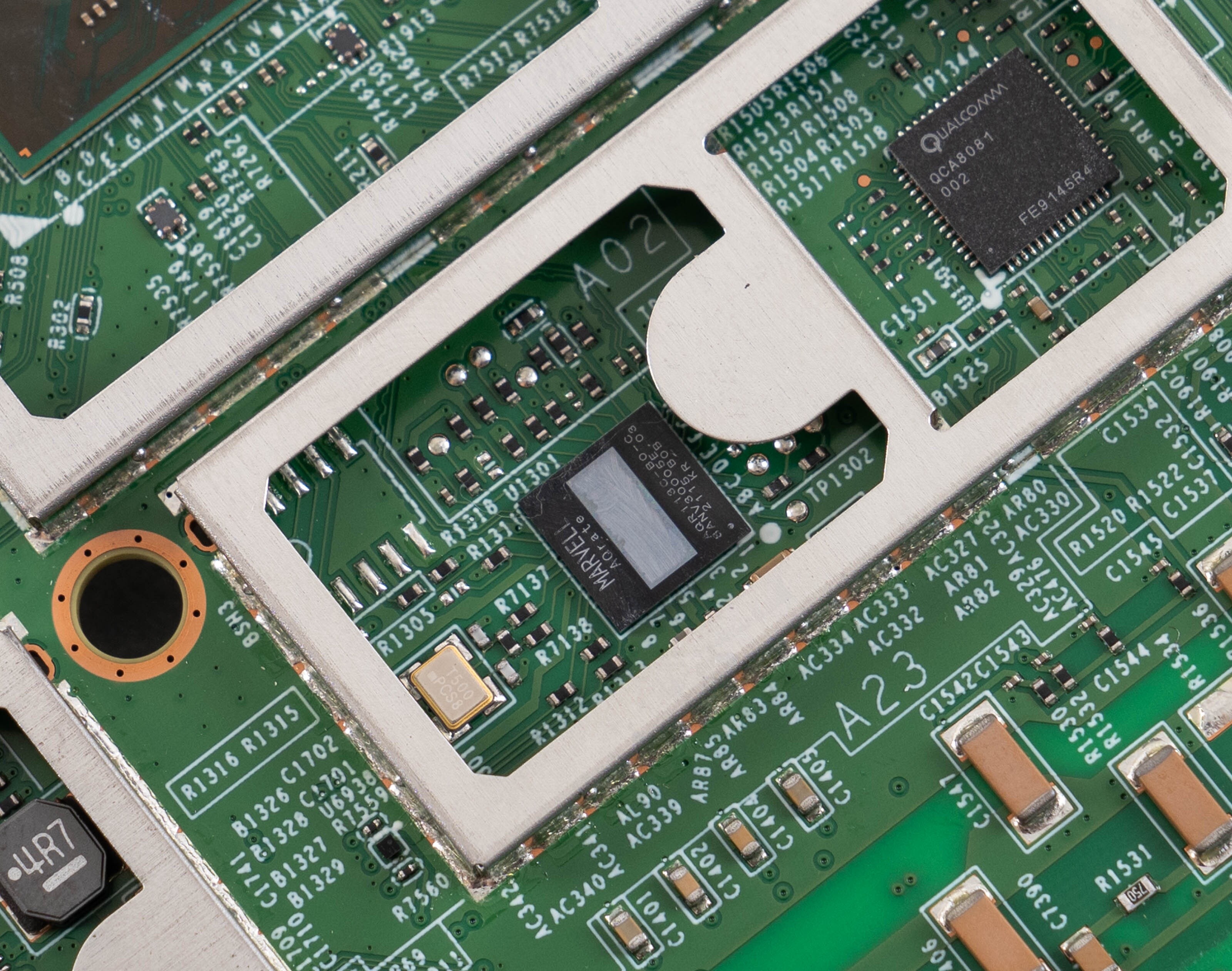

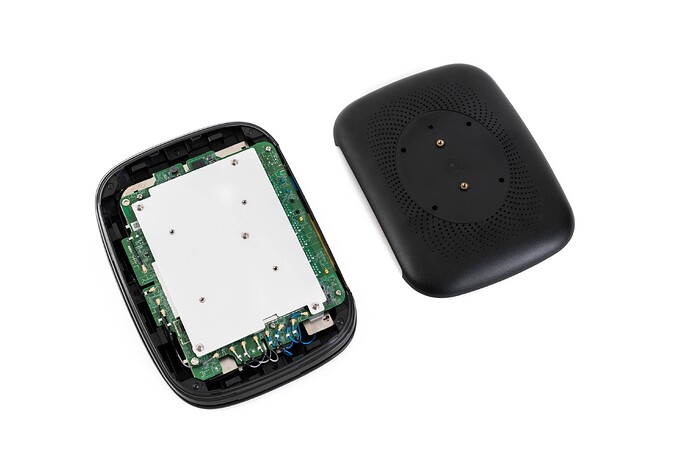

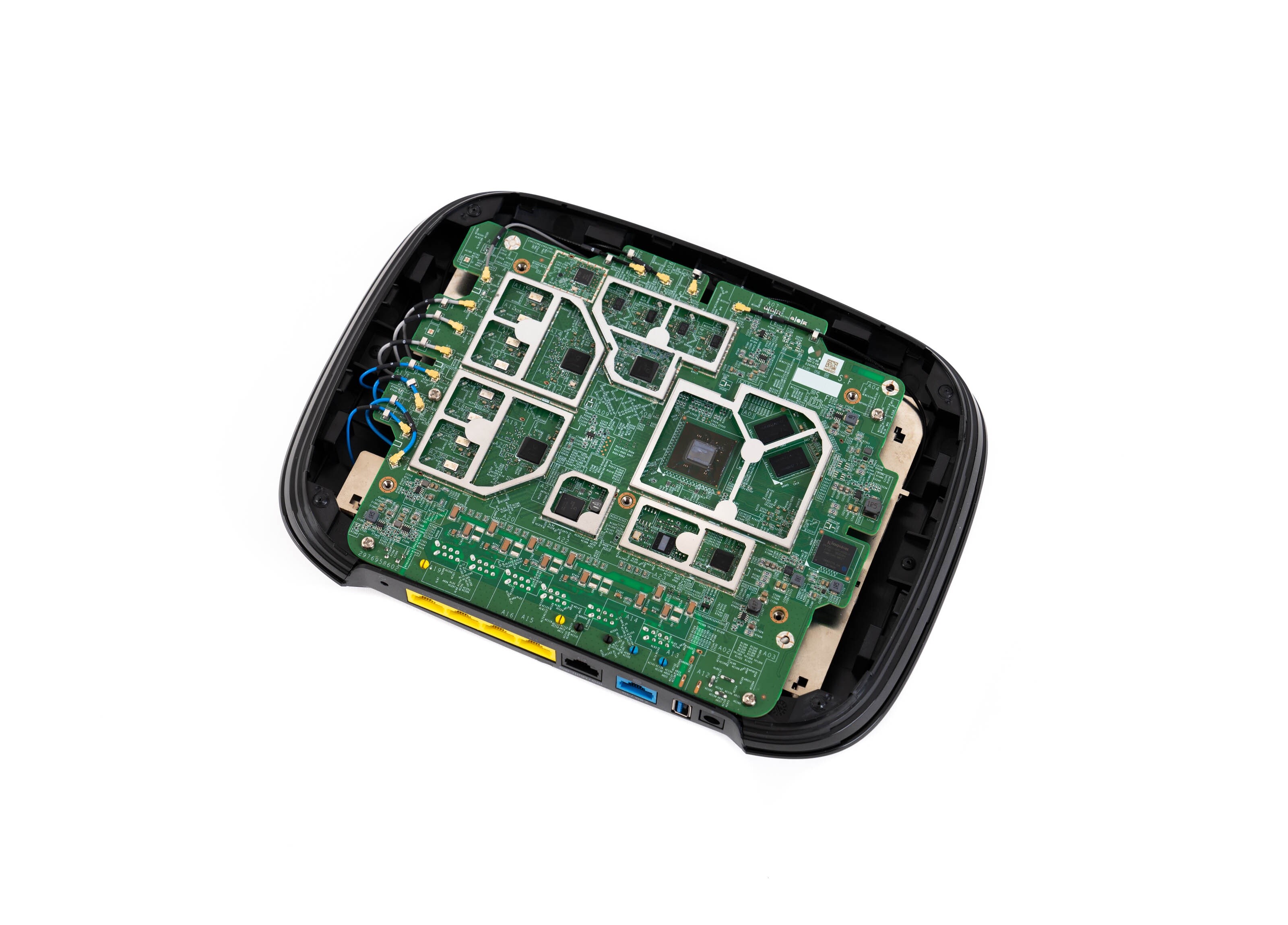

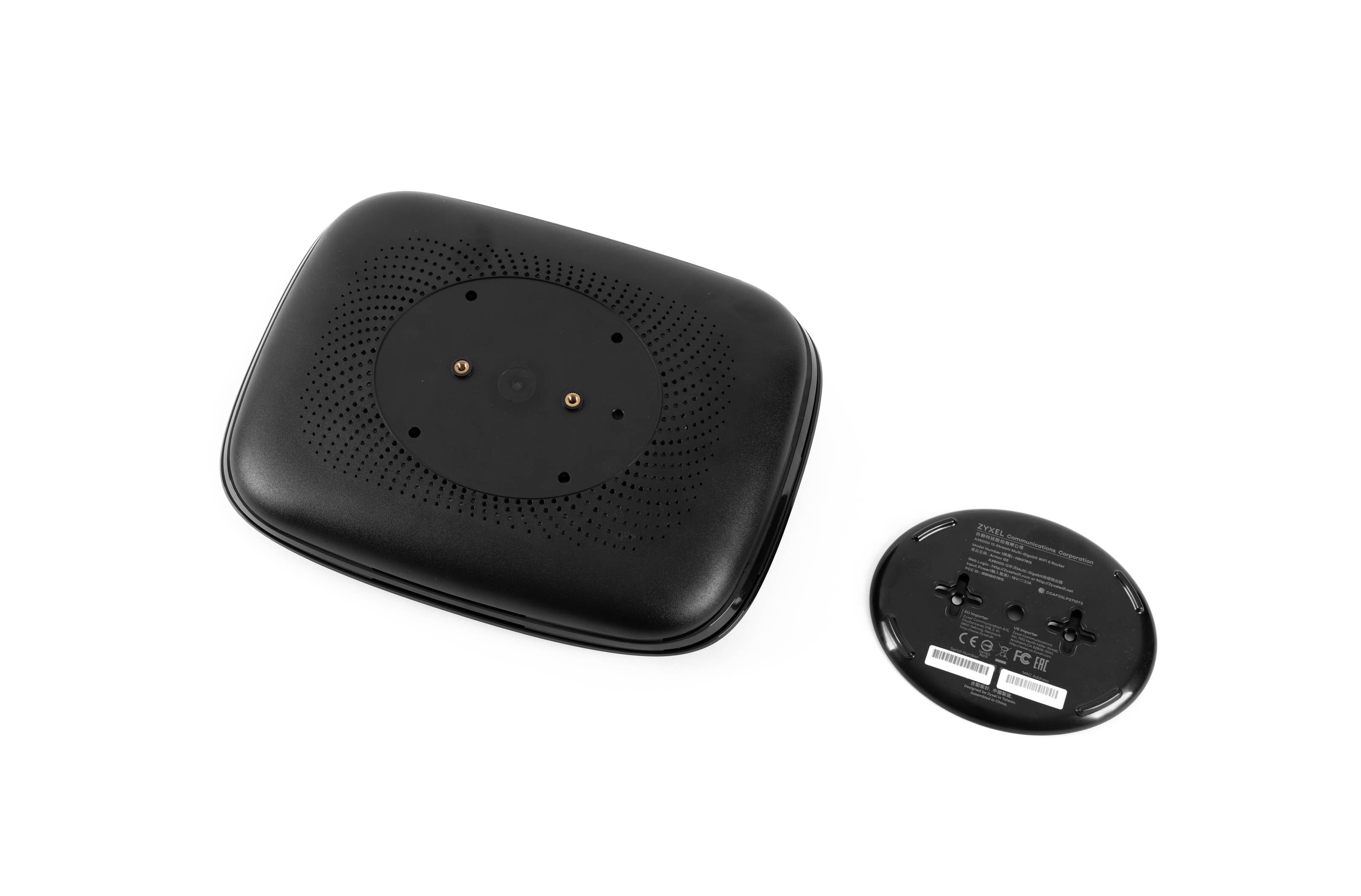

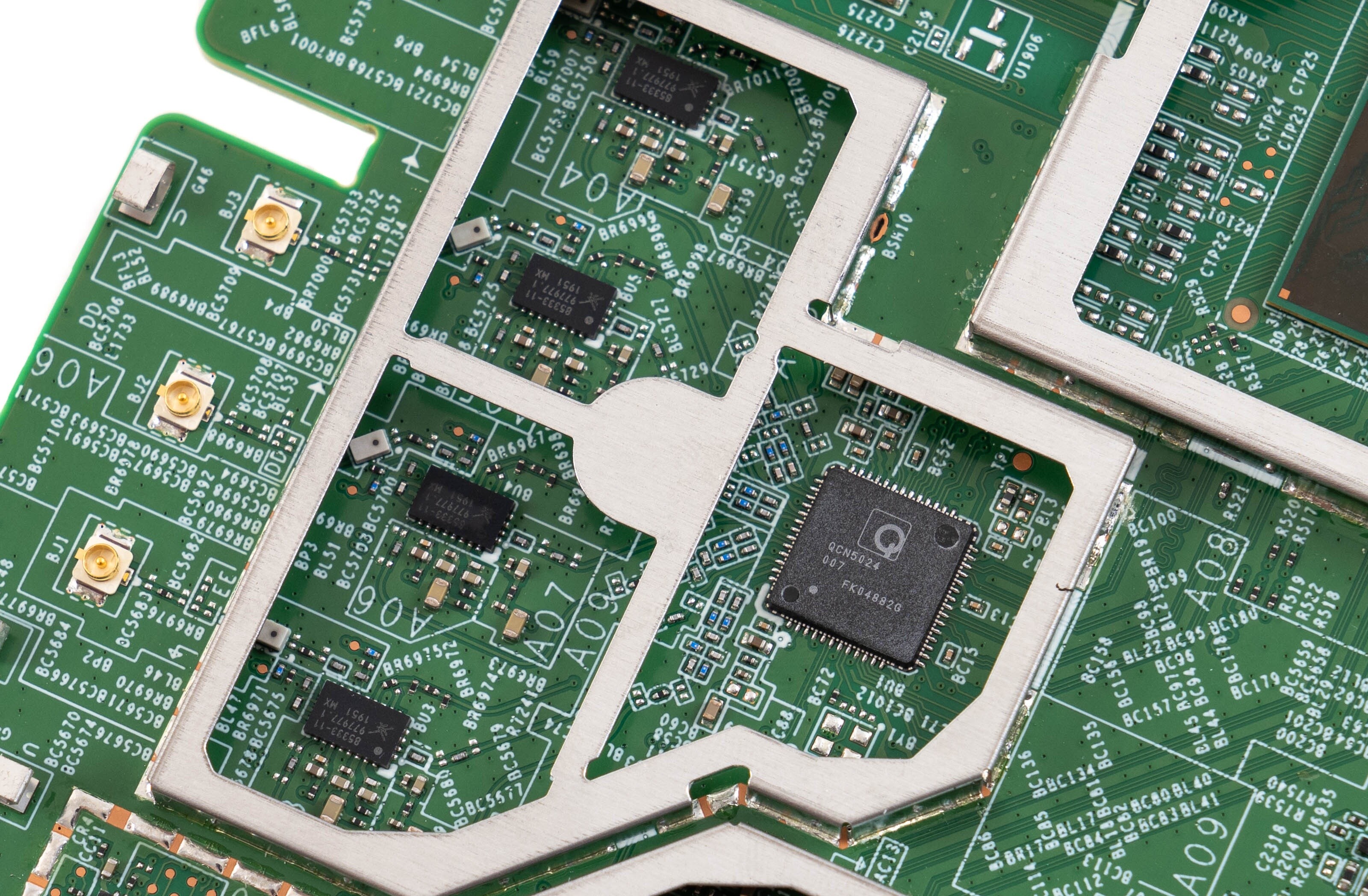

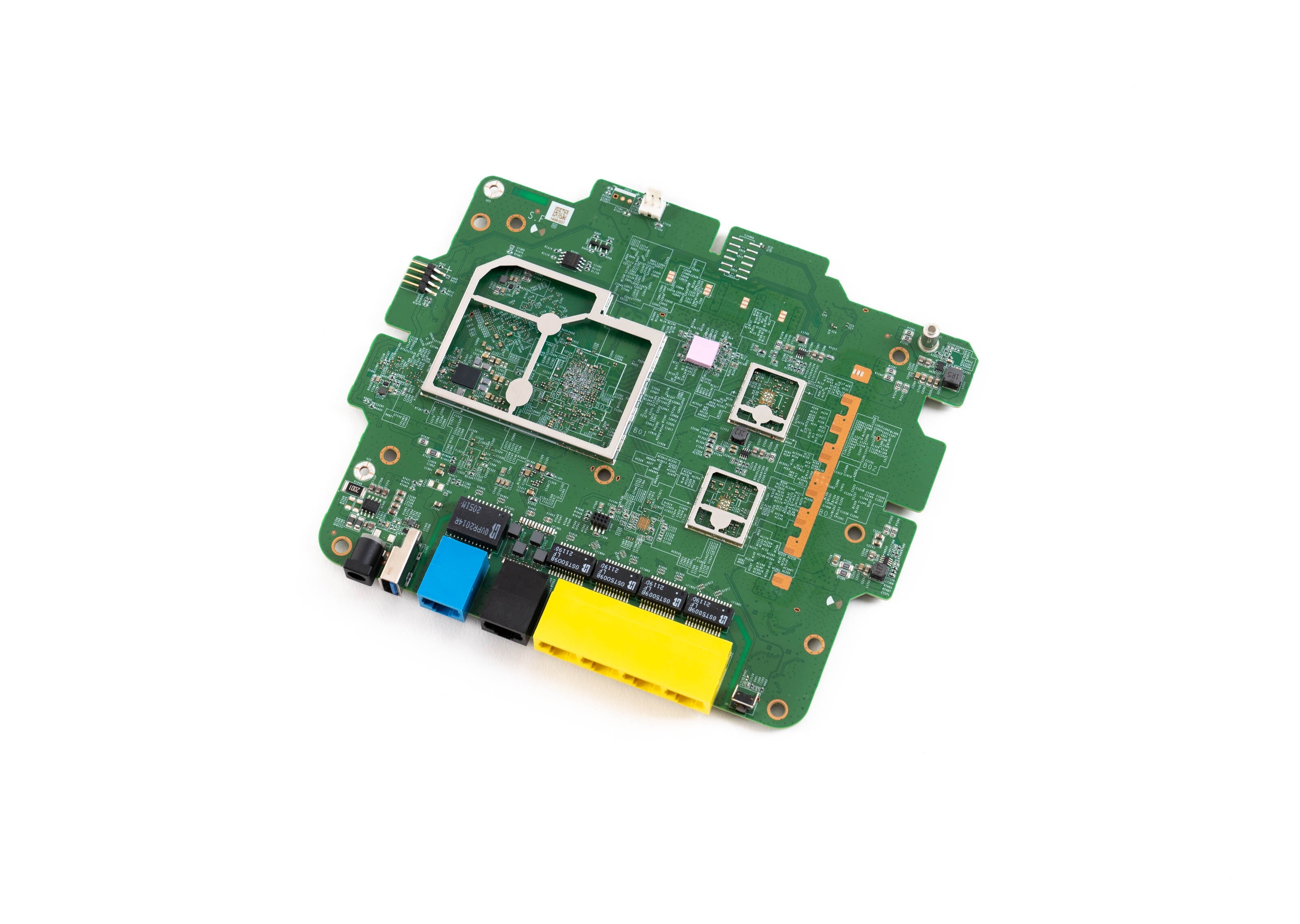

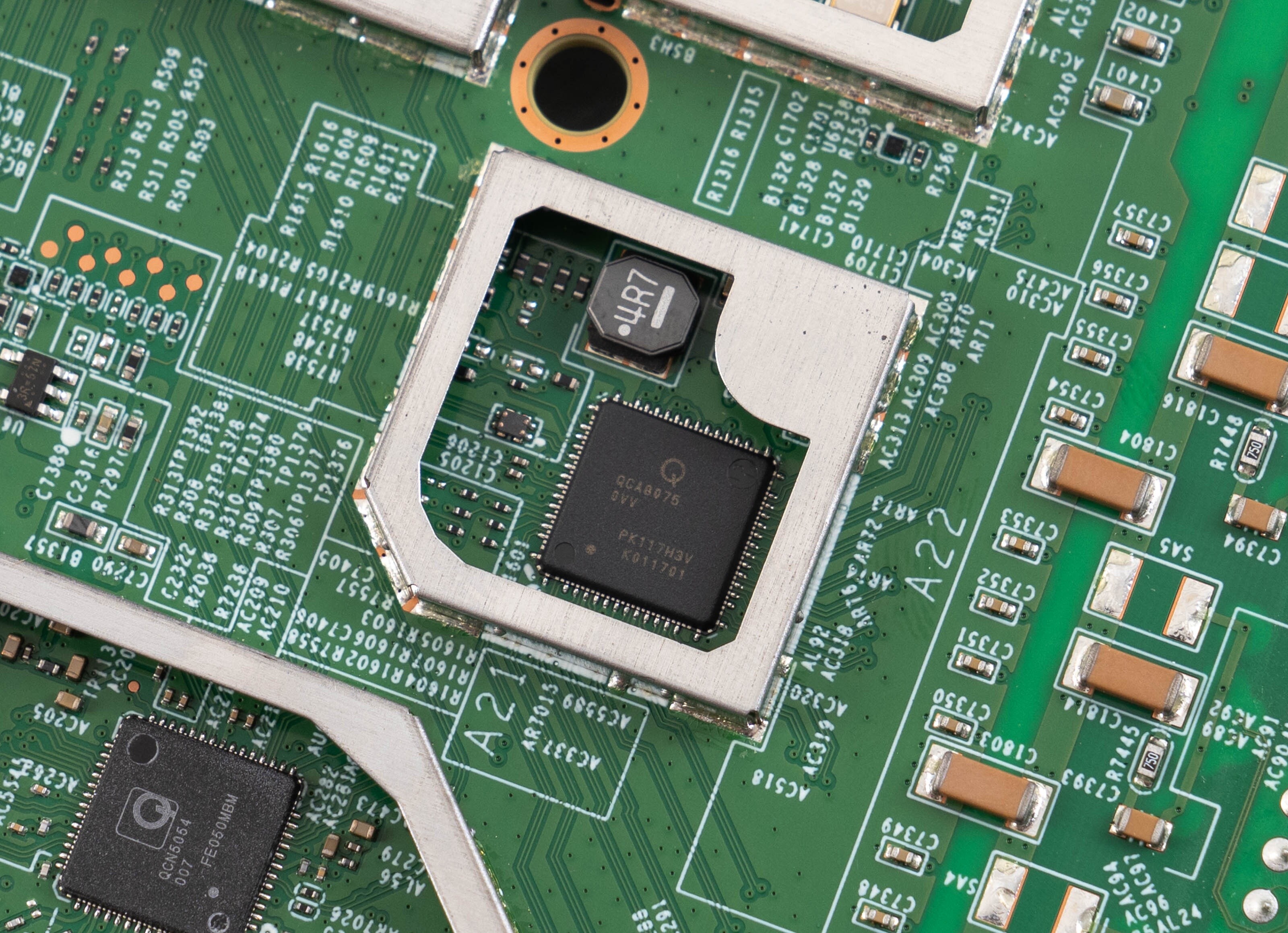

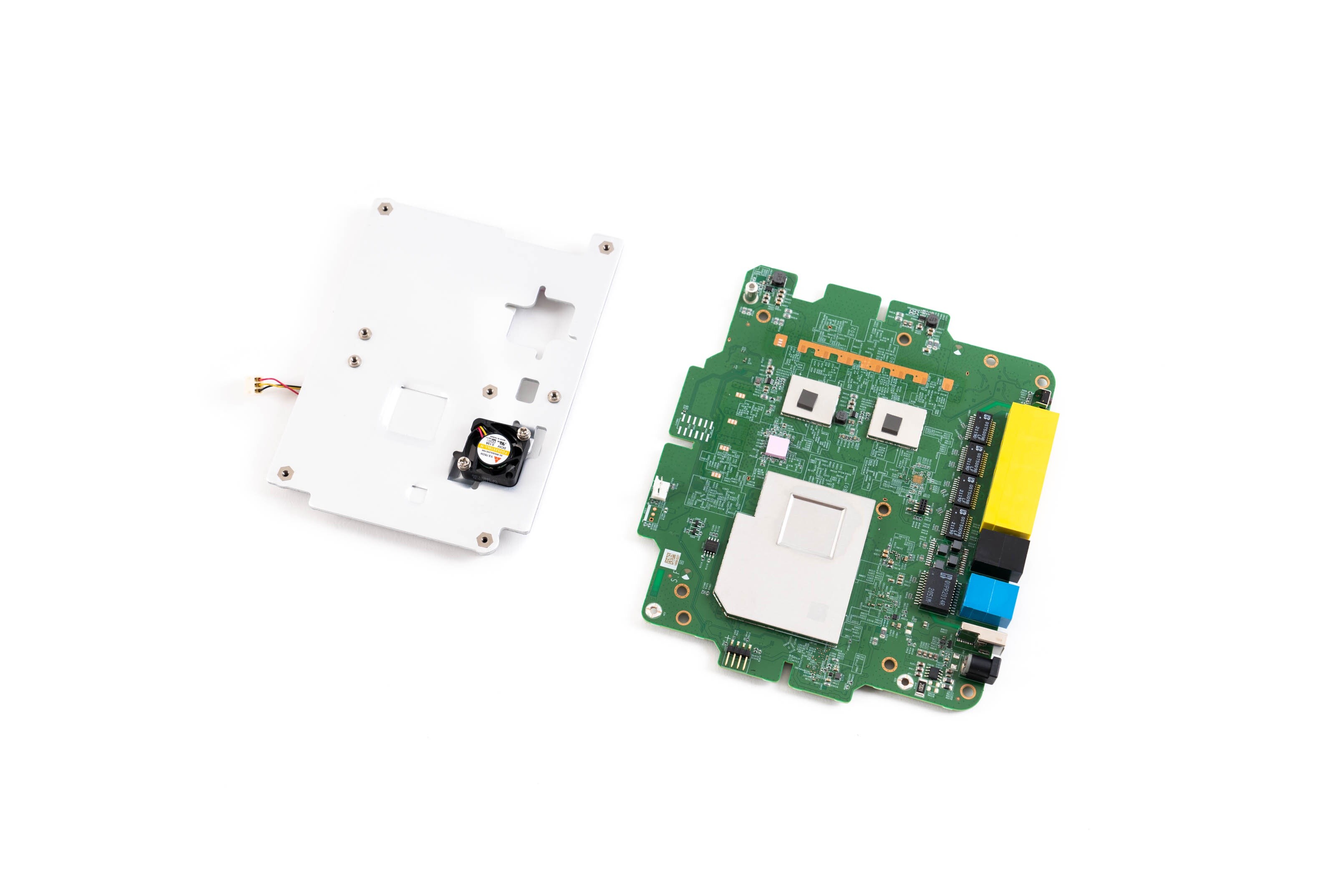

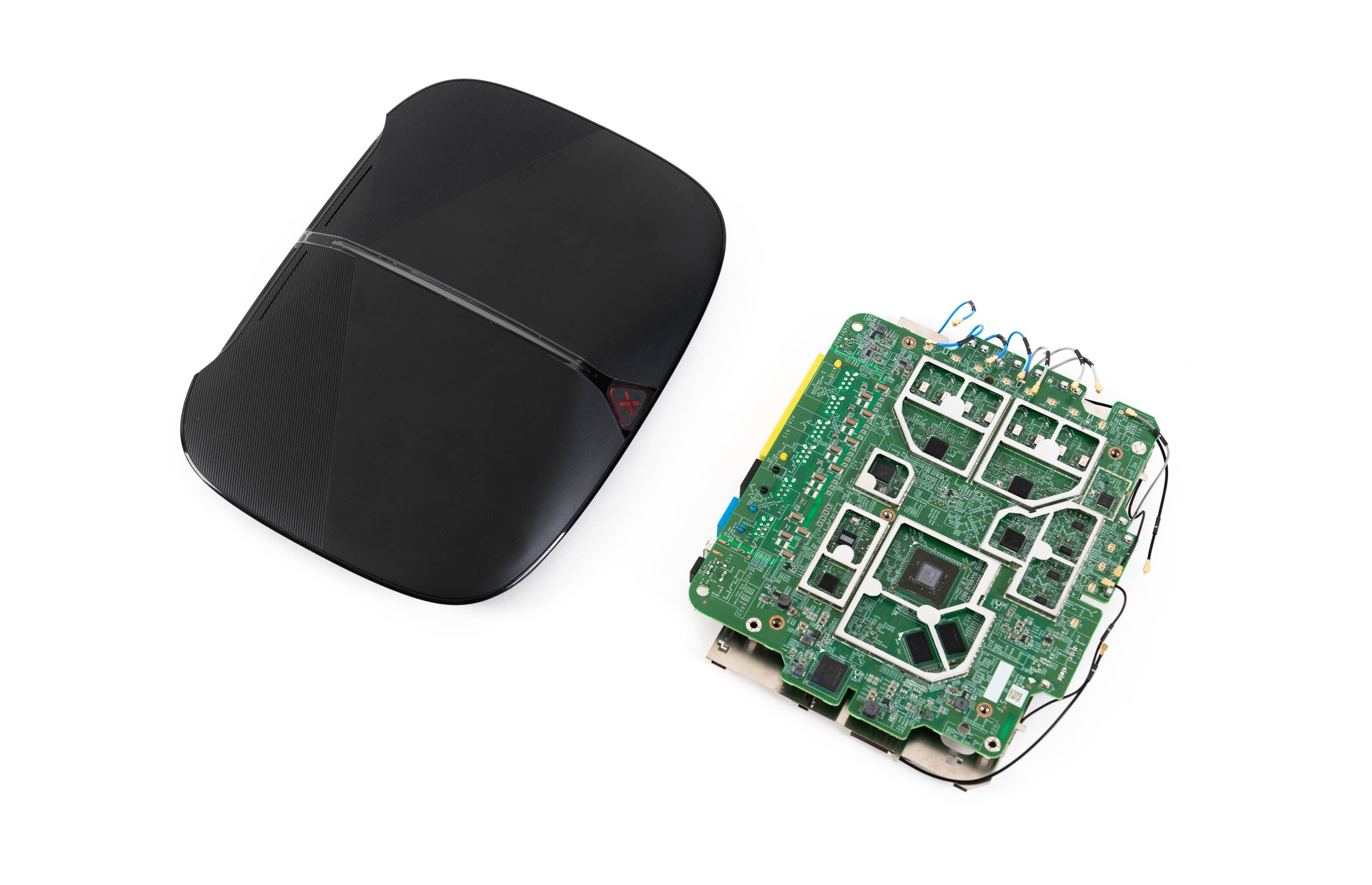

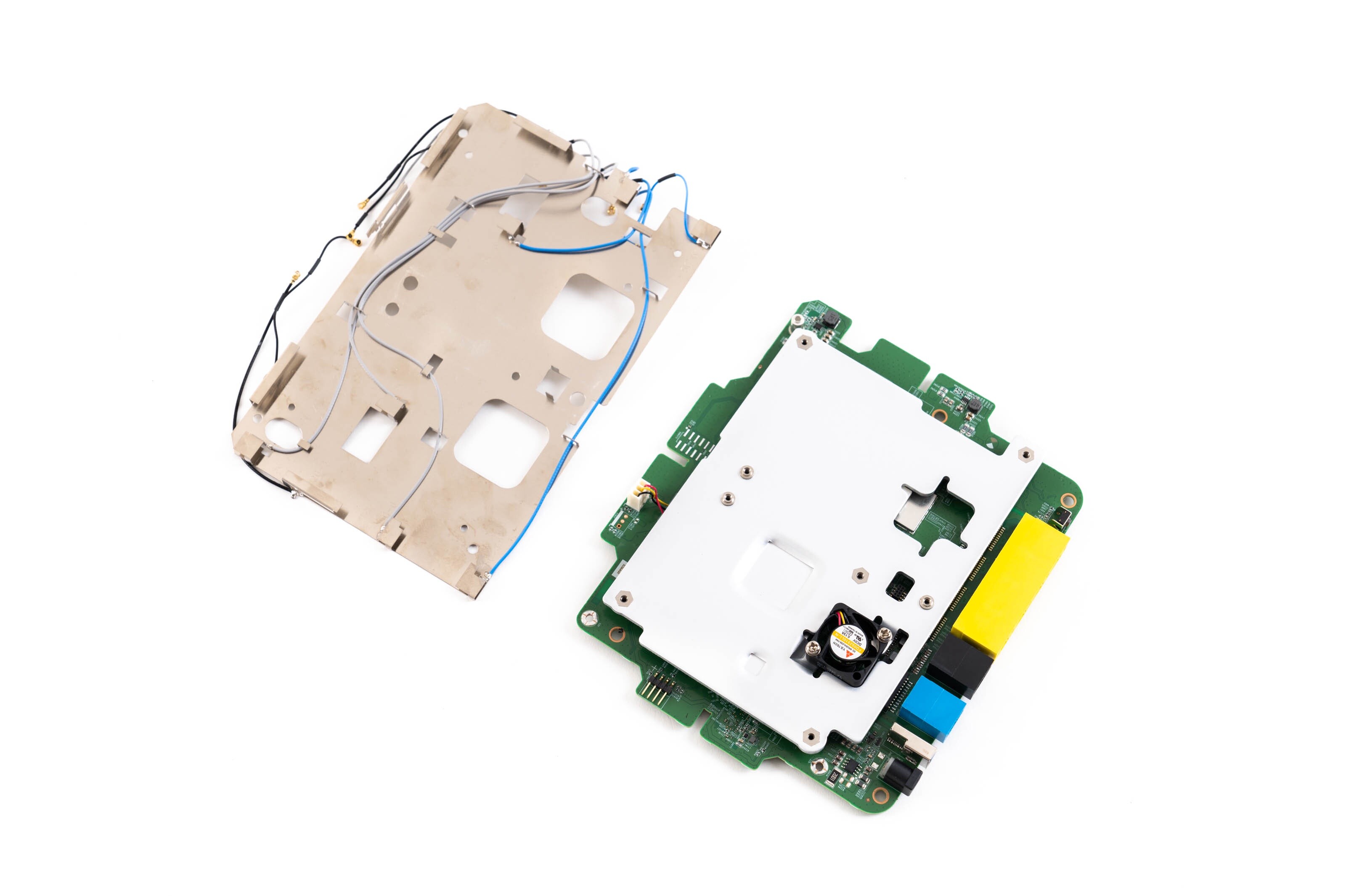

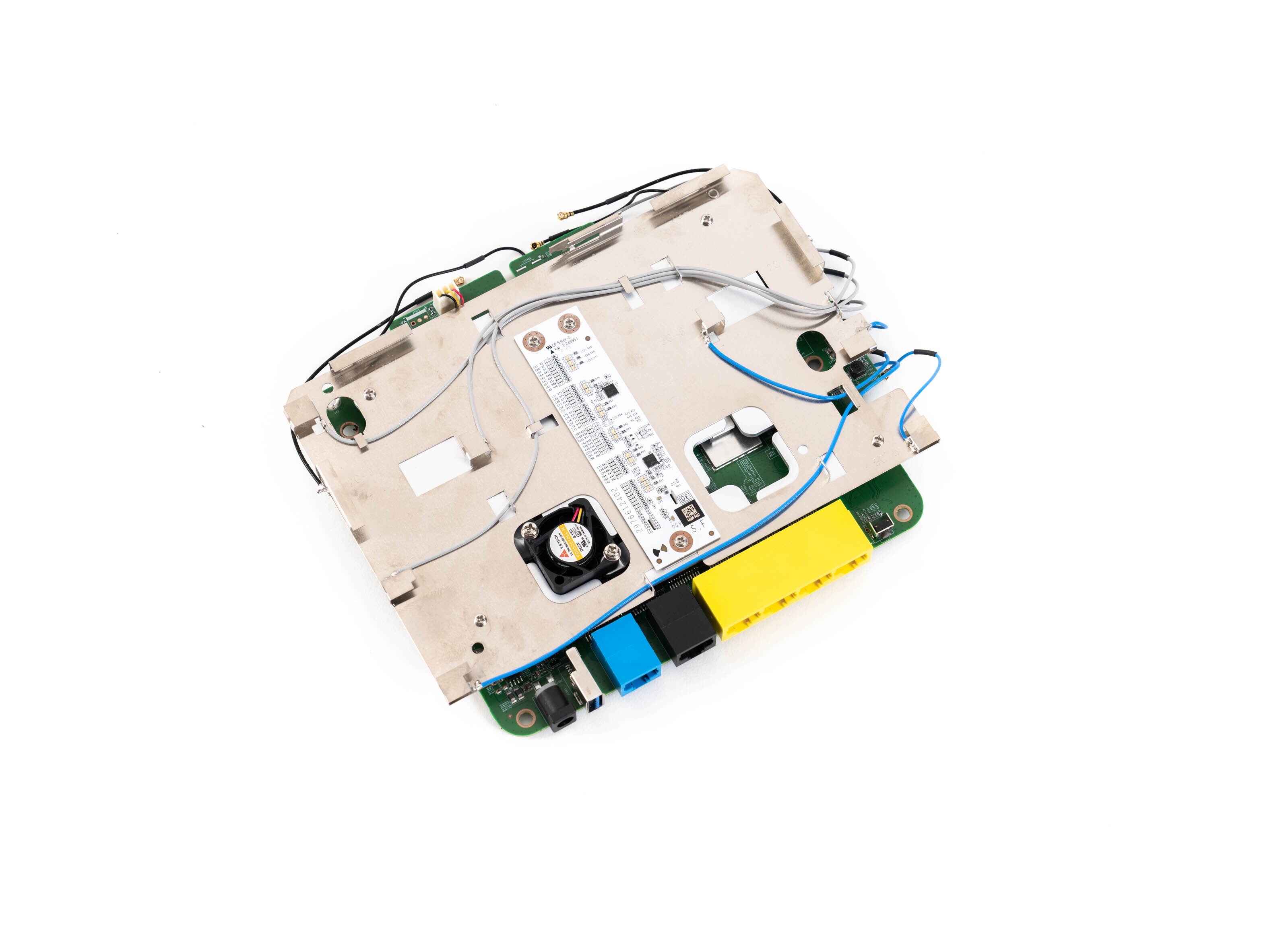

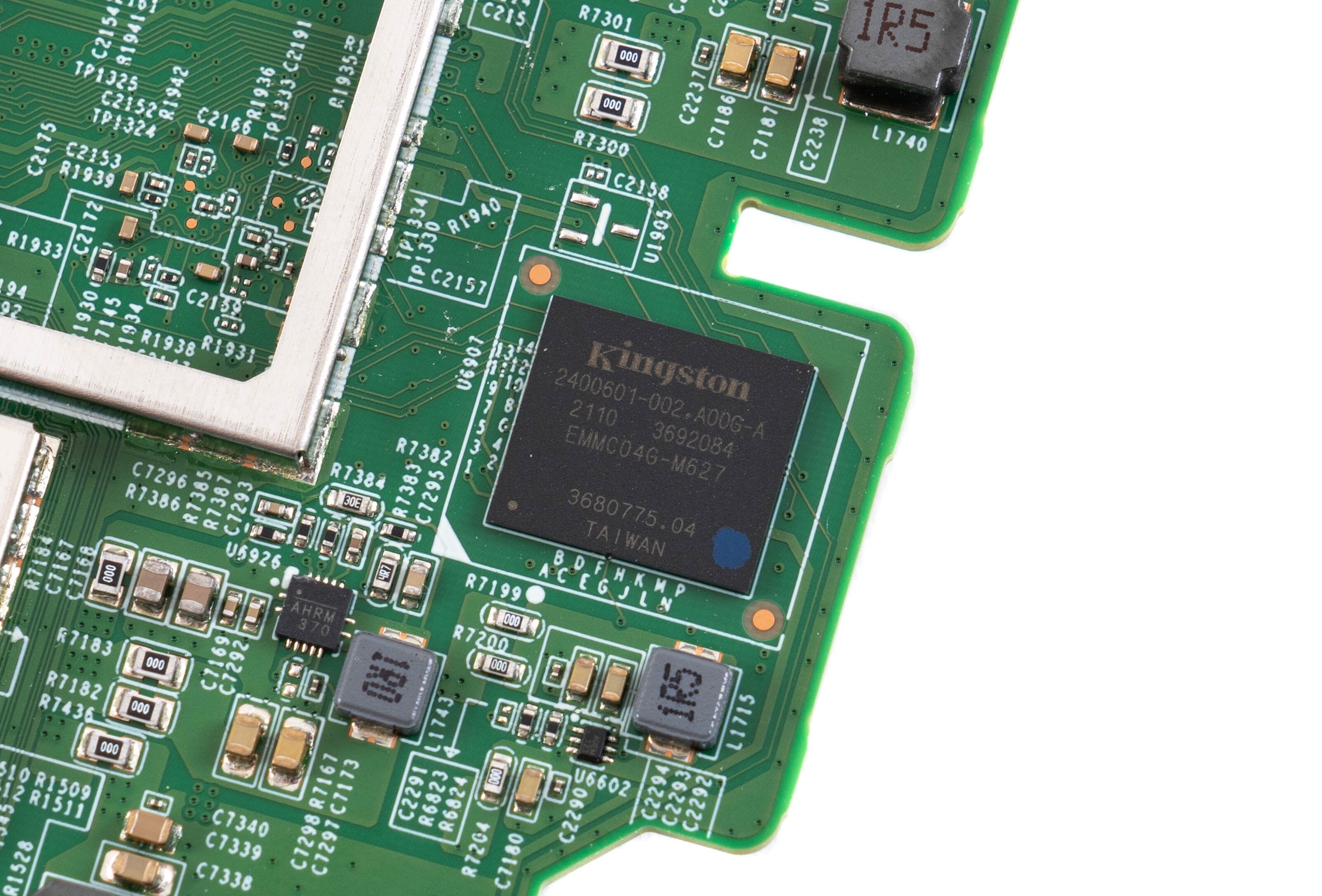

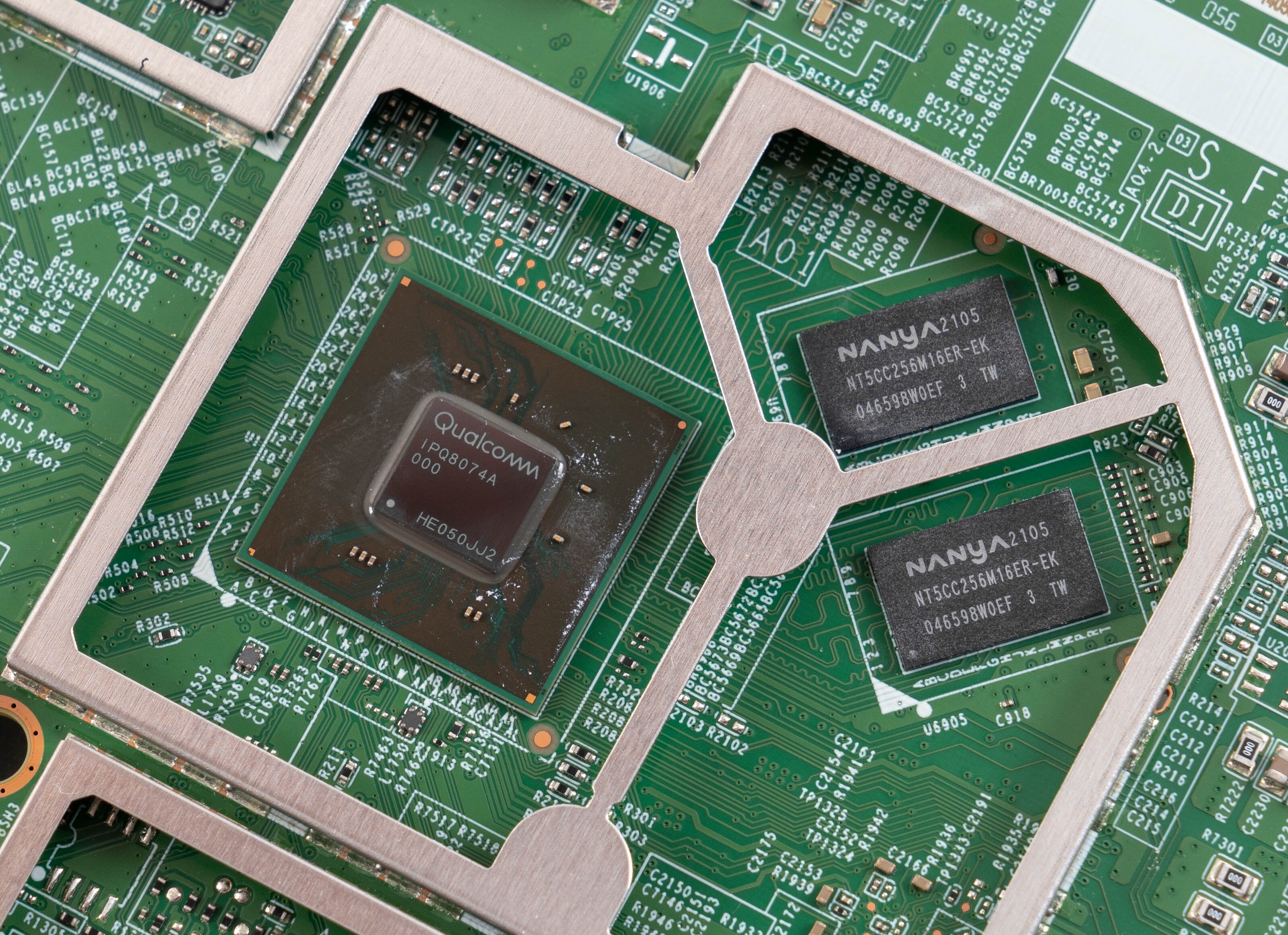

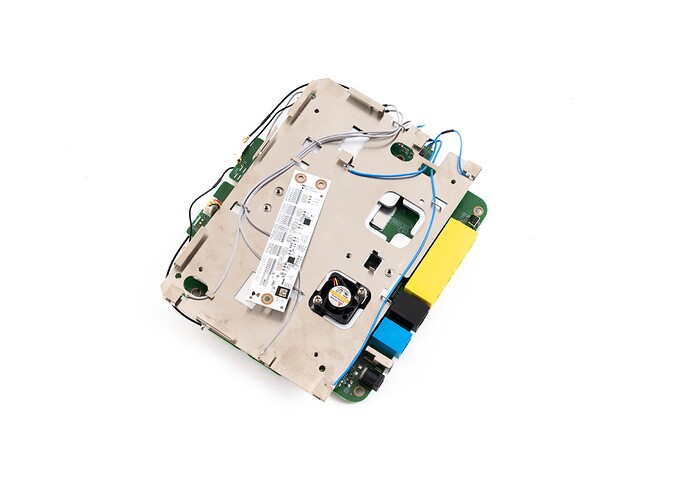

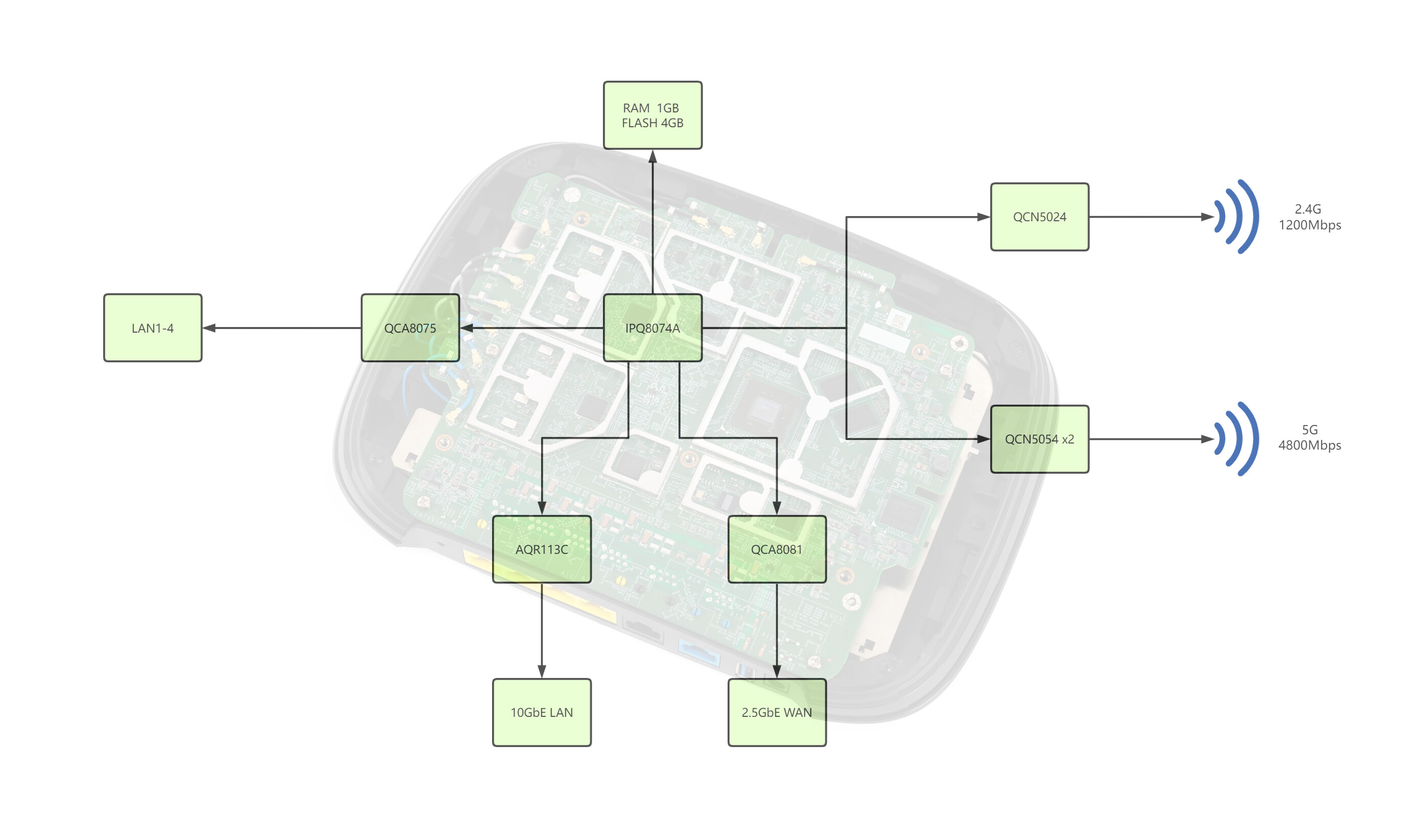

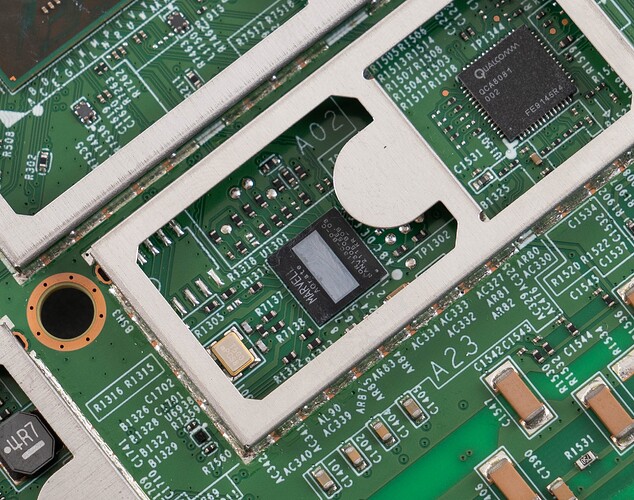

▲首先拿下底座 ▲打开底壳后可以看到路由器内部，PCB背面被一整块铝制散热片覆盖 ▲拆下铝制散热片和屏蔽盖后，内部芯片一览，ZyXEL ARMOR G5采用高通方案 ▲5G部分FEM芯片为SKY85747，WLAN芯片则是高通的QCN5054，支持802.11ax，支持4x4，80MHz频宽，最高速率为2400Mbps；或者是2x2，160MHz频宽，最高速率为2400Mbps。ZyXEL ARMOR G5的5G部分采用了两块QCN5054，最高可以支持8x8 80MHz，最高速率为4800Mbps；或者是4x4 160MHz，最高速率为4800Mbps ▲2.4G部分FEM芯片为SKY85333-11，WLAN芯片则是高通的QCN5024，支持802.11ax，支持4x4 40MHz，最高速率为1200Mbps ▲QCA8075,5端口switch芯片，来自高通 ▲AQR113C，低功耗（10G/5G/2.5G/1G/100M）五速率PHY芯片，为路由器的10GbE LAN口提供支持；QCA8081，2.5G/1G/100M三速率PHY芯片，为路由器的2.5GbE WAN口提供支持 ▲路由器核心部分。SoC是高通的IPQ8074A，14nm工艺，集成了4核心ARM Cortex A53 CPU，和双核心1.7GHz的NPU（网络加速核心）。在它的右上方是RAM芯片，型号为NT5CC256M16ER-EK，容量大小为512MB，这里有两颗共1GB ▲FLASH芯片则是采用了金士顿的EMMC04G-M627，容量大小为4GB ▲CSR8811，高通低功耗蓝牙4.2芯片，用于手机蓝牙连接路由器配置 ▲取出内部PCB ▲PCB正面是一整块阵列天线，中央位置是LED灯板，灯板附近是一颗风扇 ▲取下中央的LED灯板 ▲此时就可以拿下阵列天线，一共有12个天线 ▲揭掉PCB正面的铝制散热片，风扇使用螺丝固定在散热片上 ▲风扇是元山的FD052510LL-N，规格为5V 0.13A ▲取出屏蔽盖后PCB背面一览 ▲PMP8074，CPU供电管理芯片，专门为IPQ8074A供电提供支持。在它的左下角是预留的TTL接口，可以用于刷入OpenWrt固件 ▲芯片简要示意图
固件

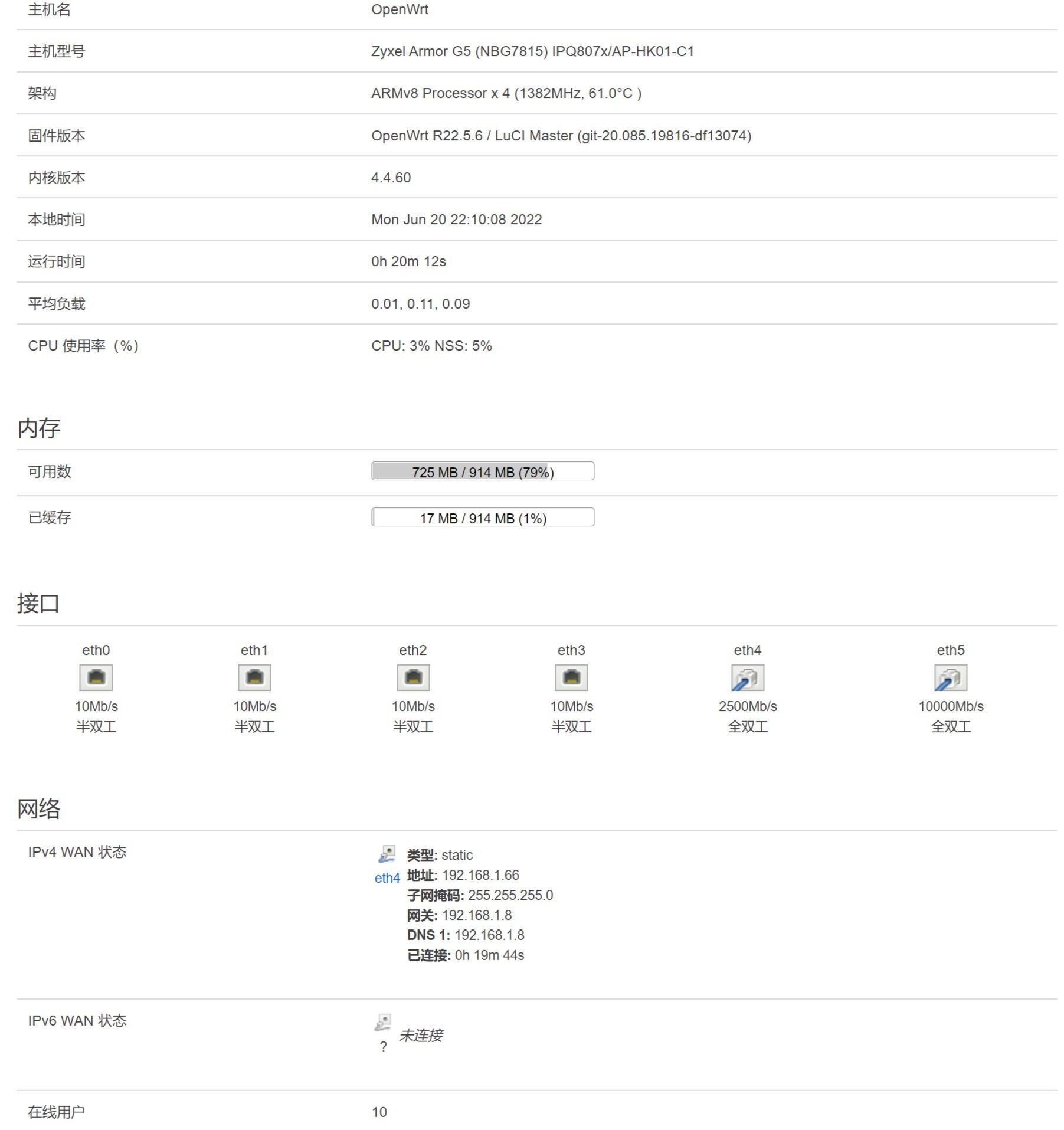

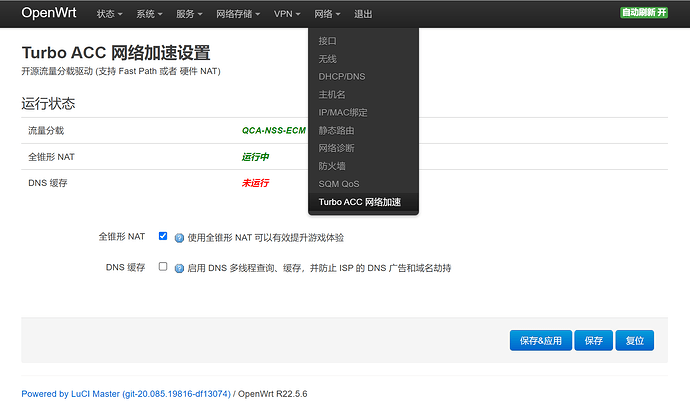

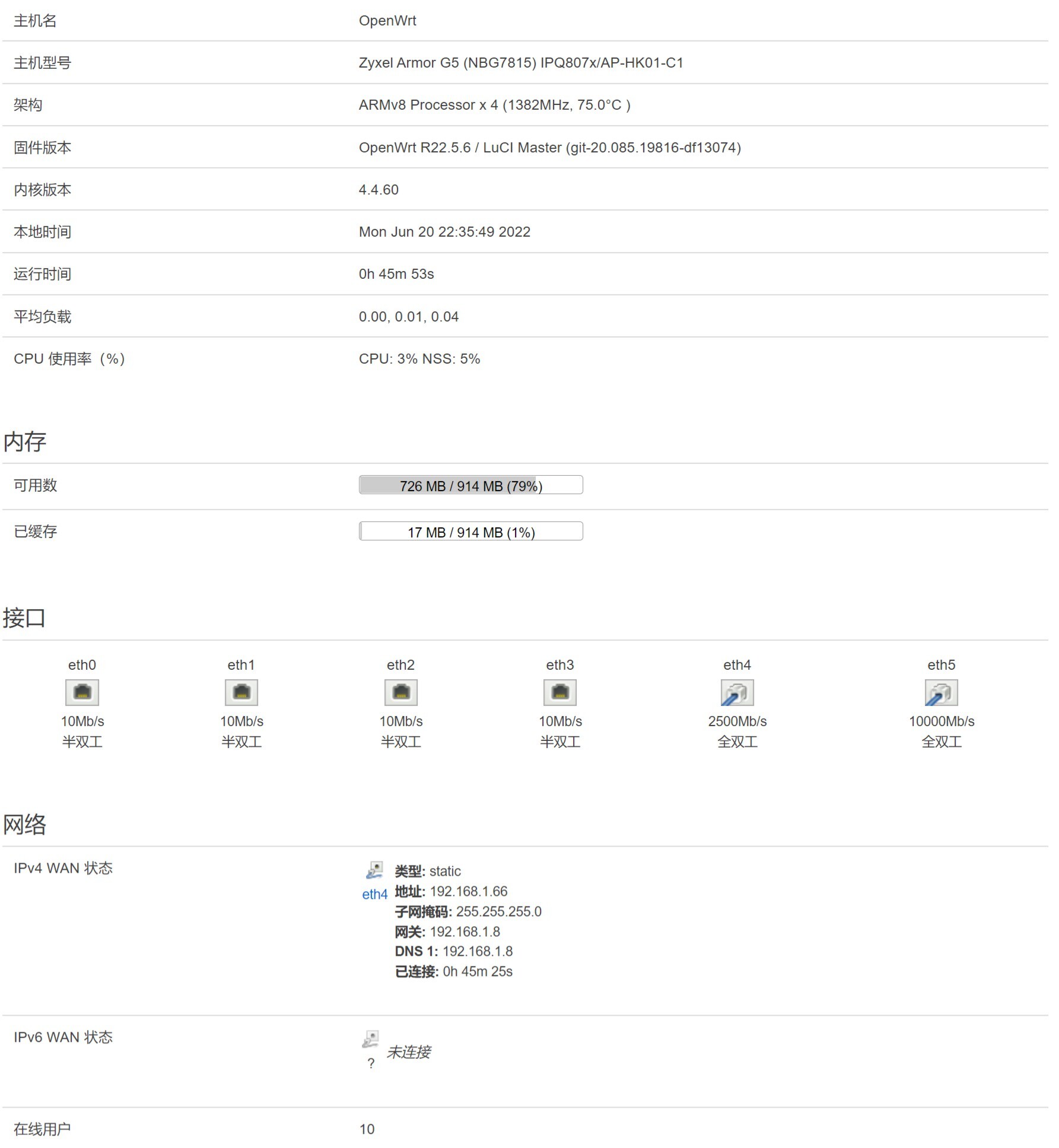

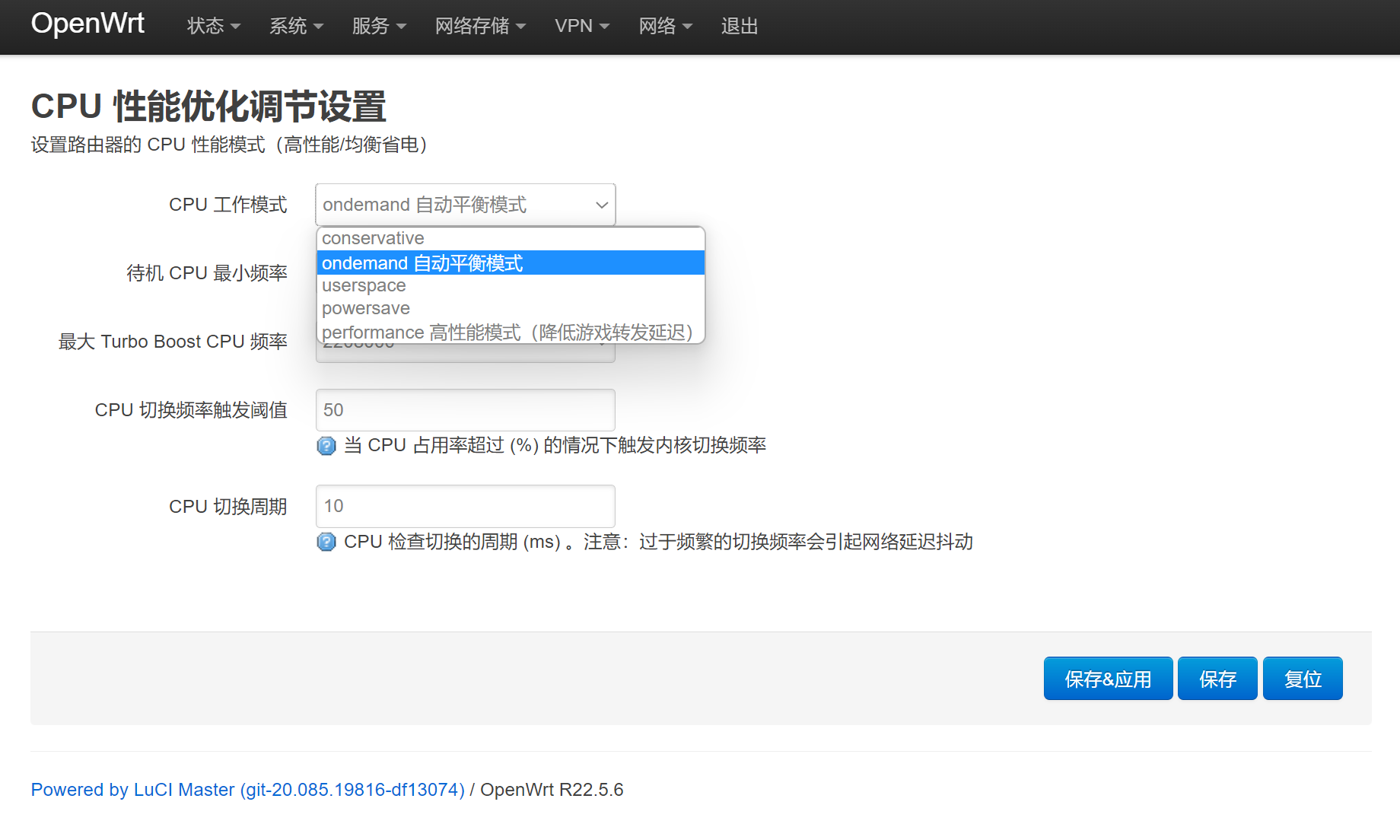

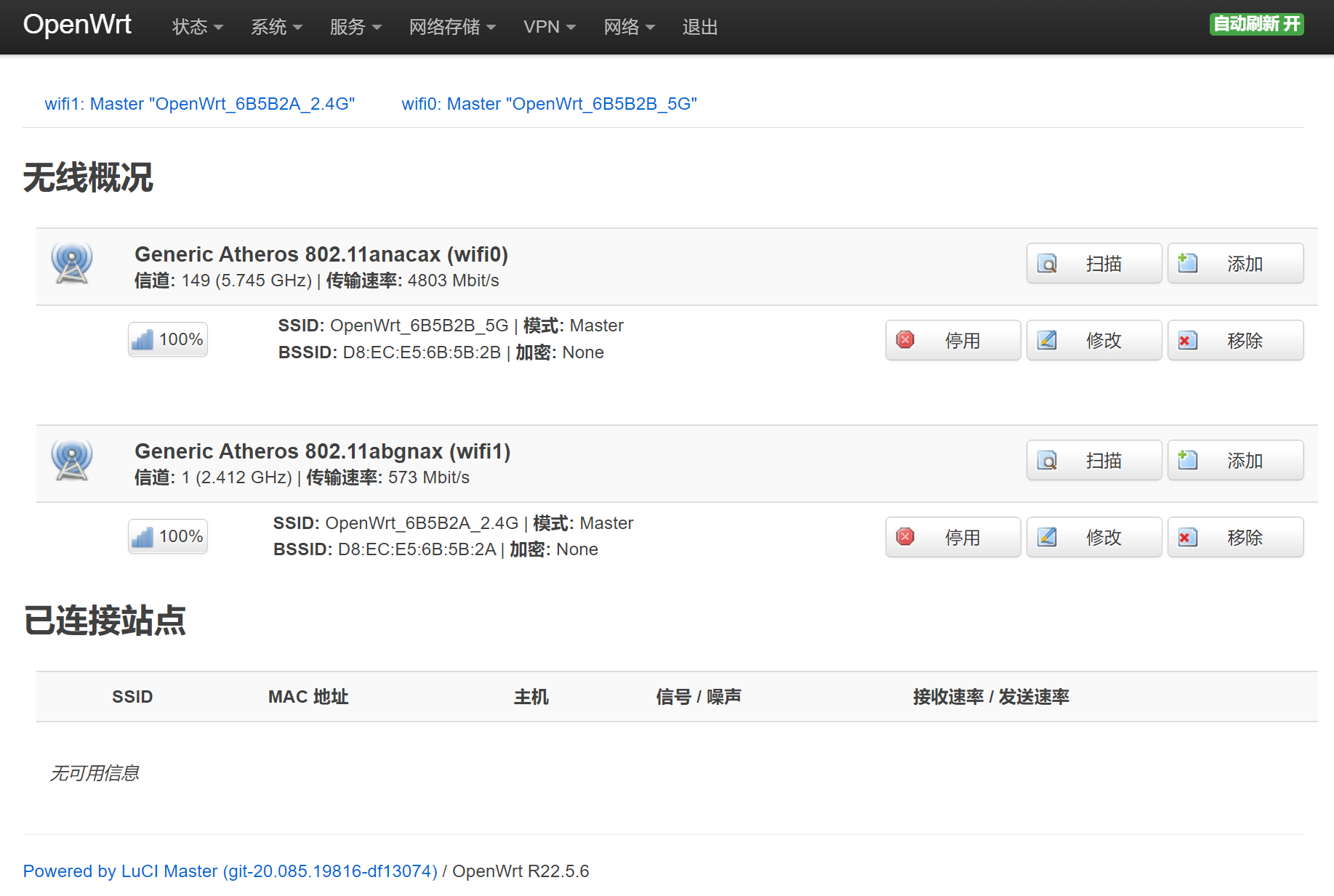

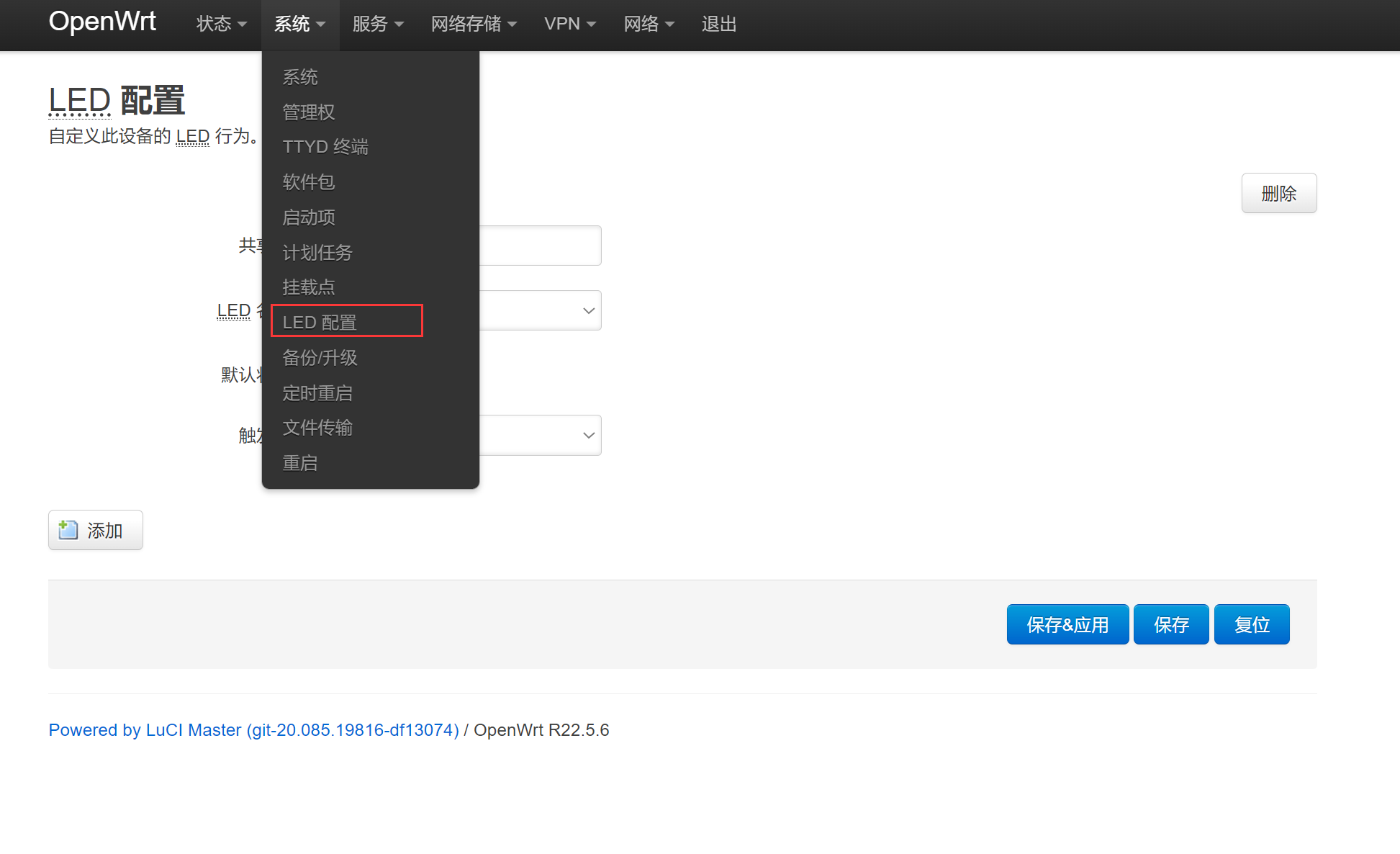

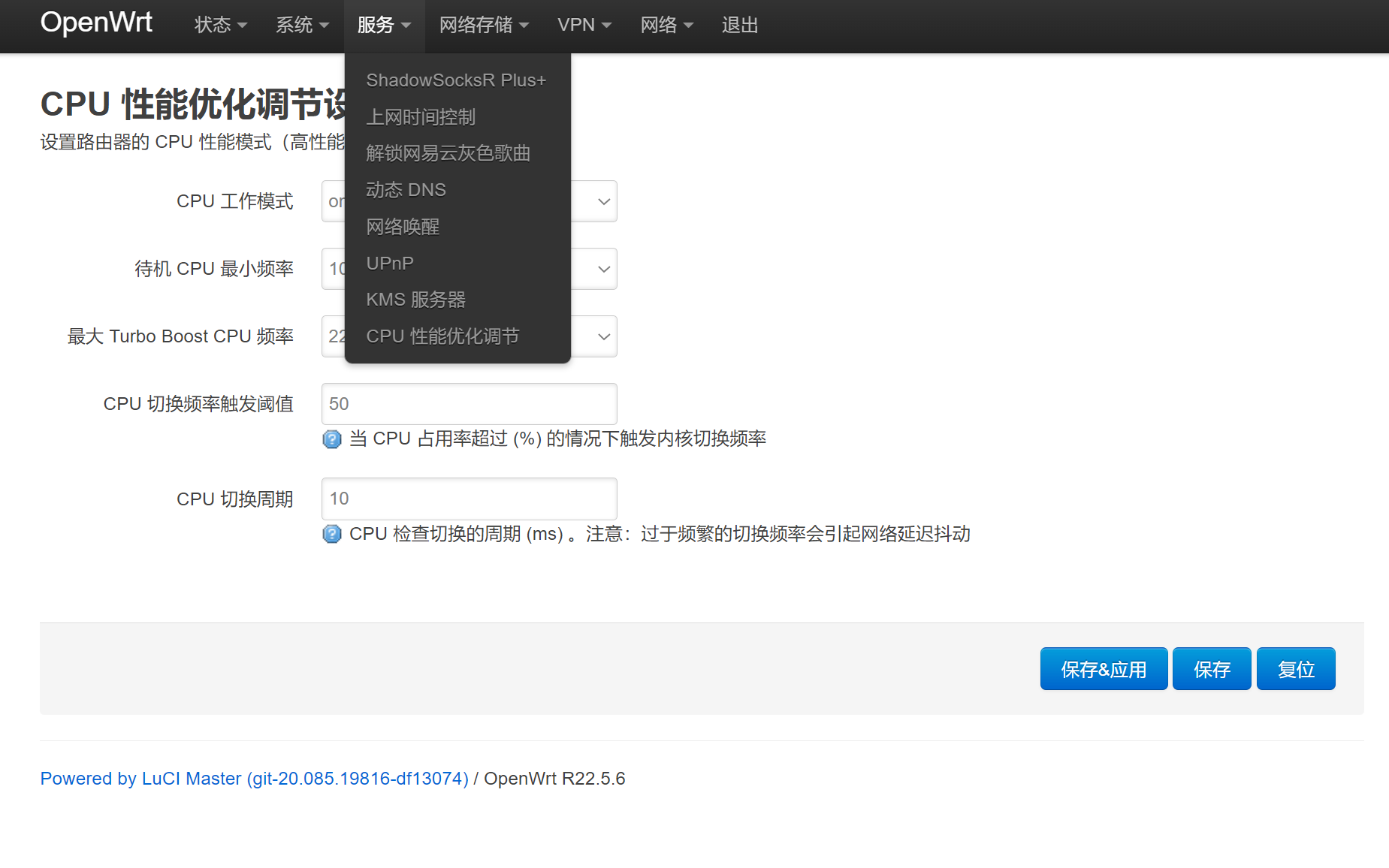

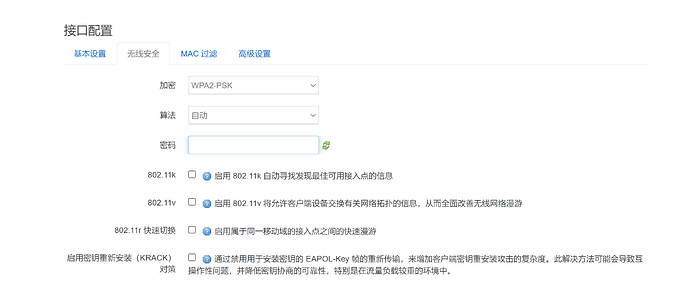

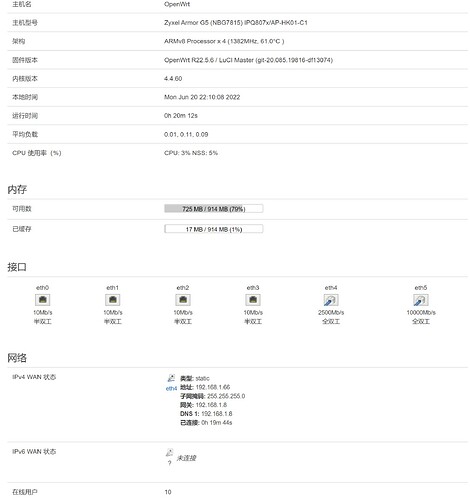

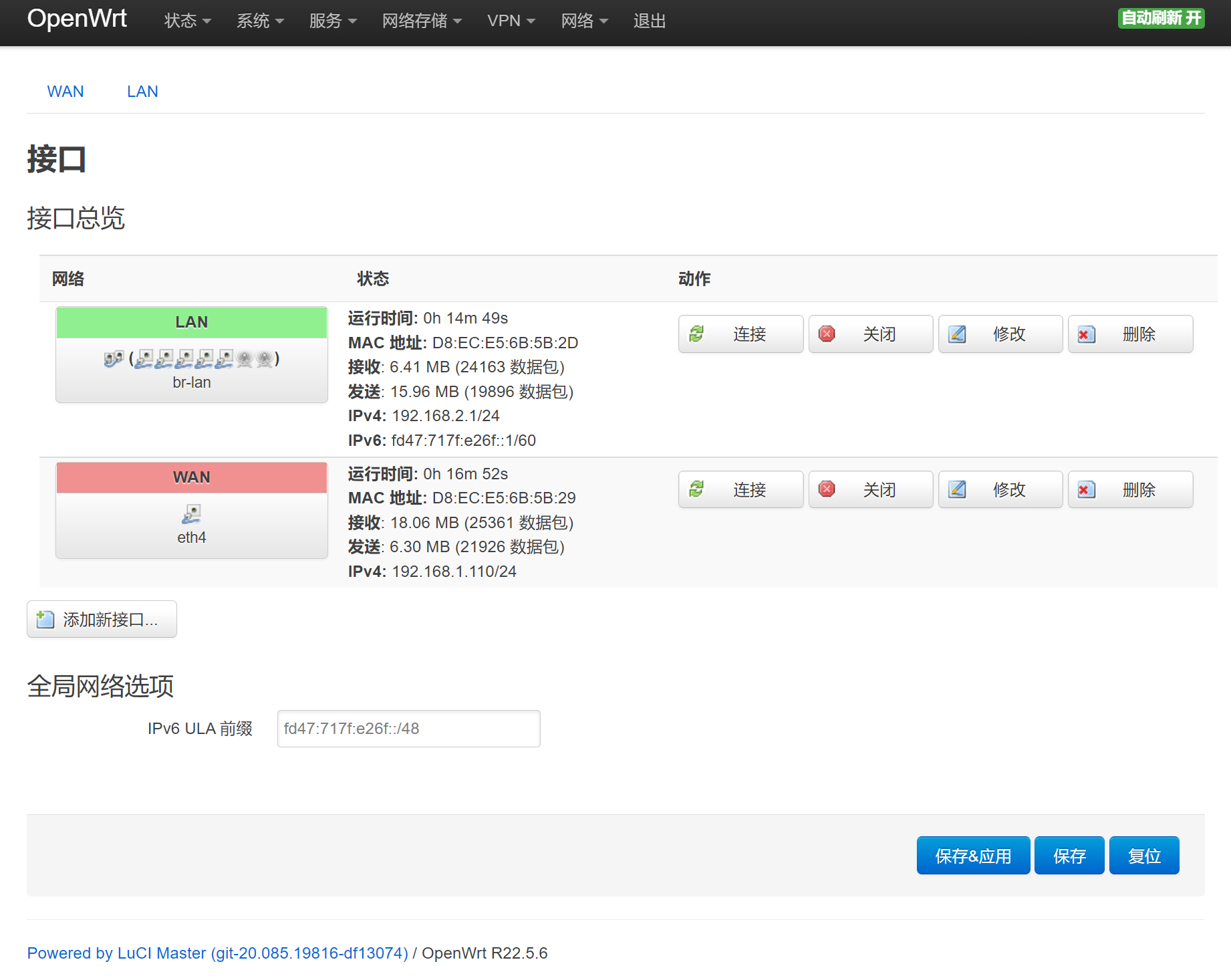

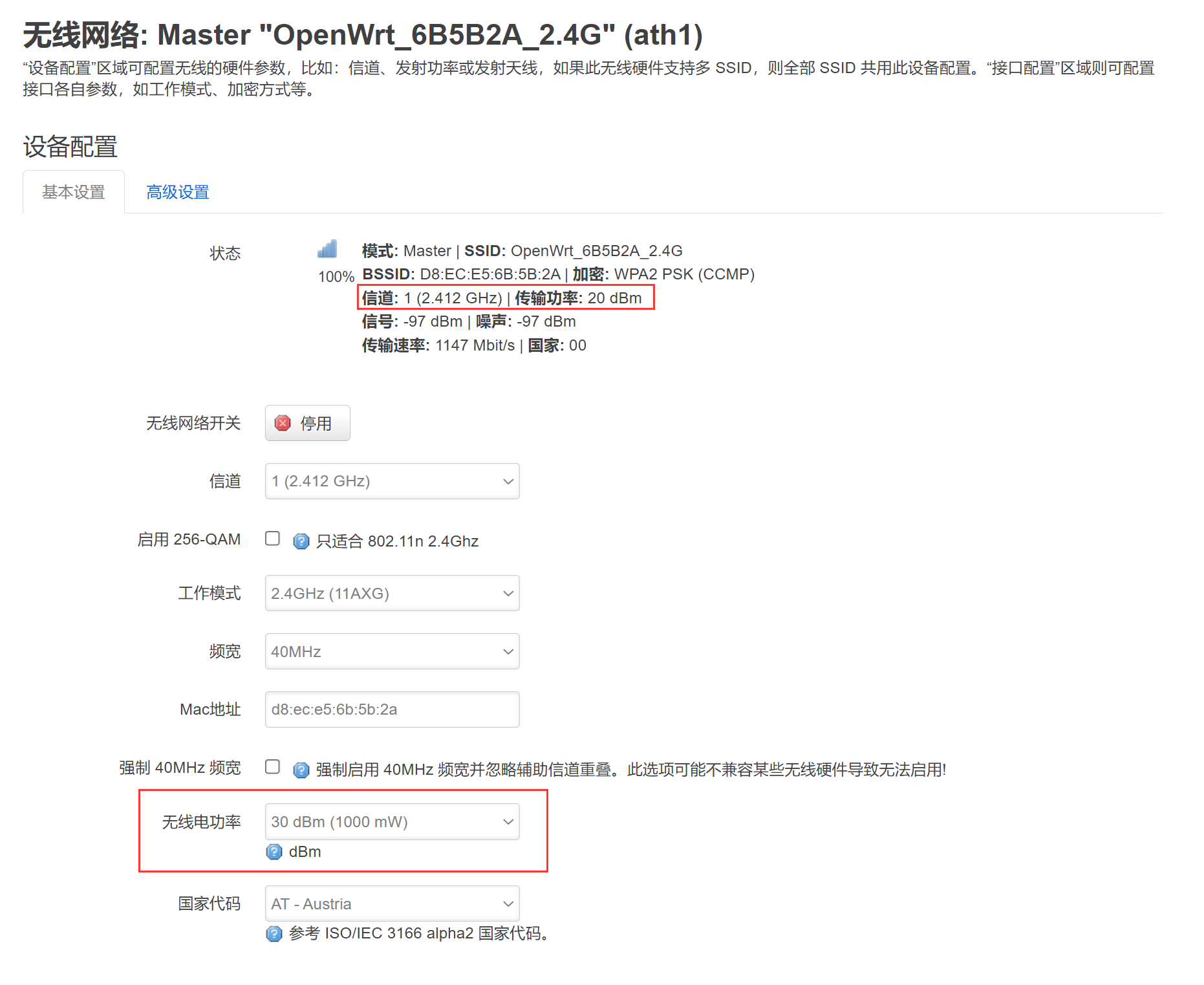

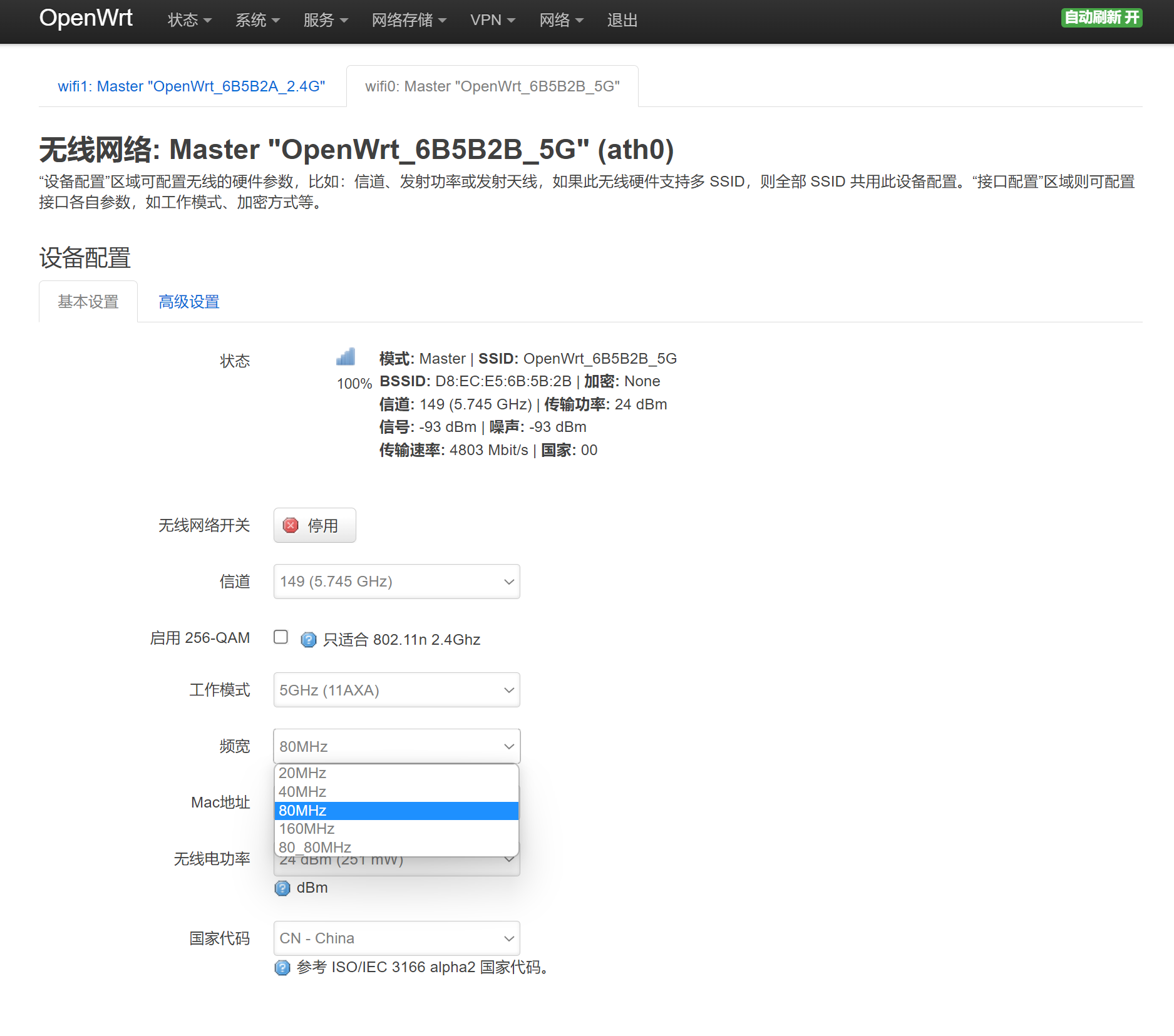

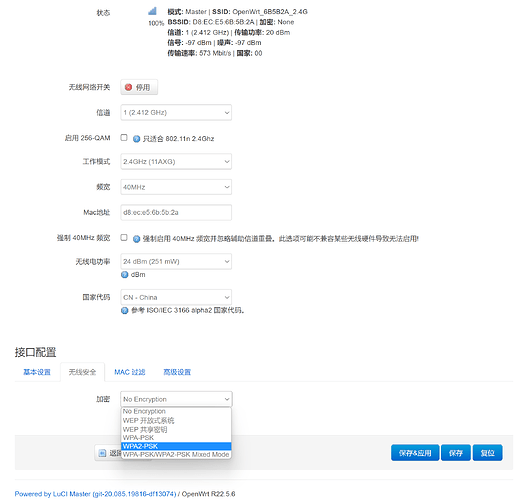

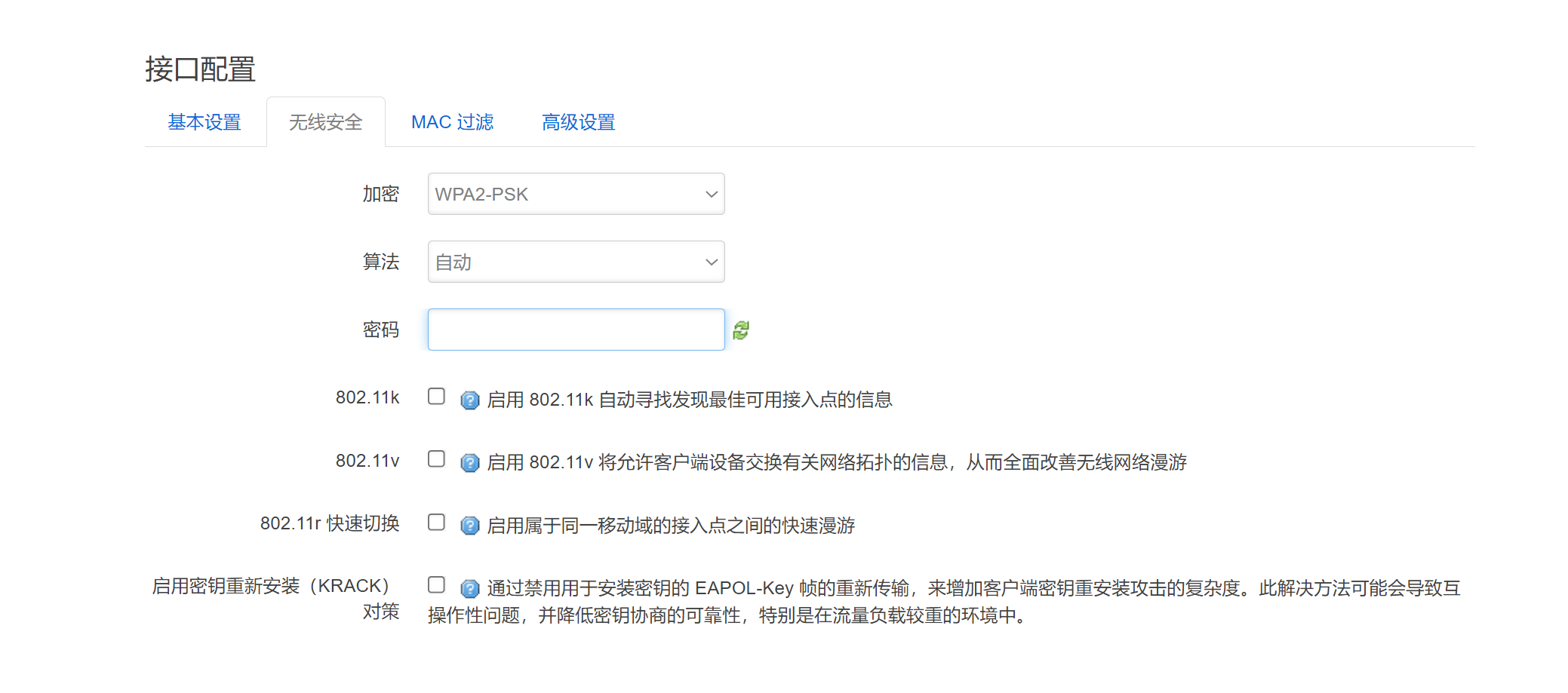

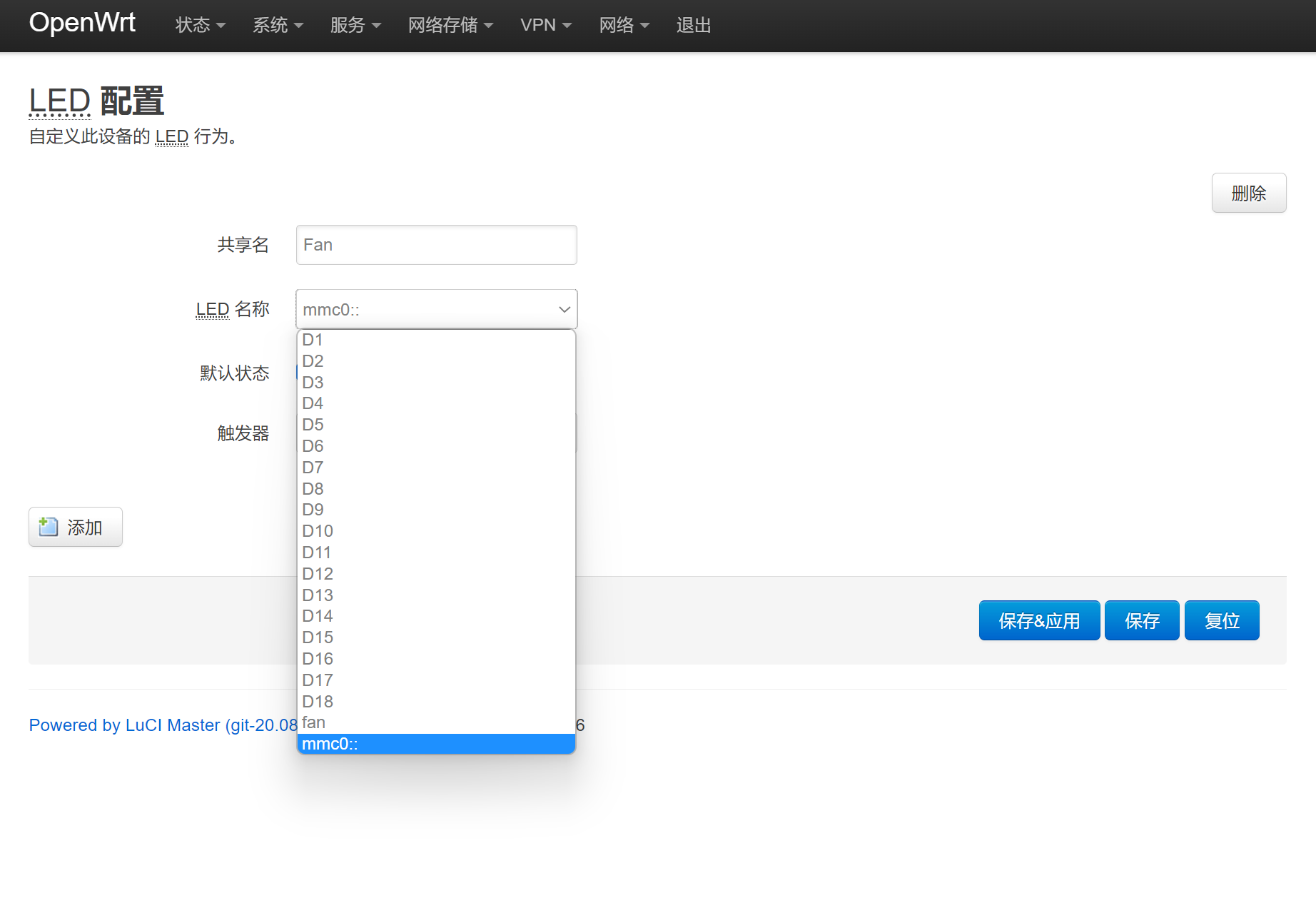

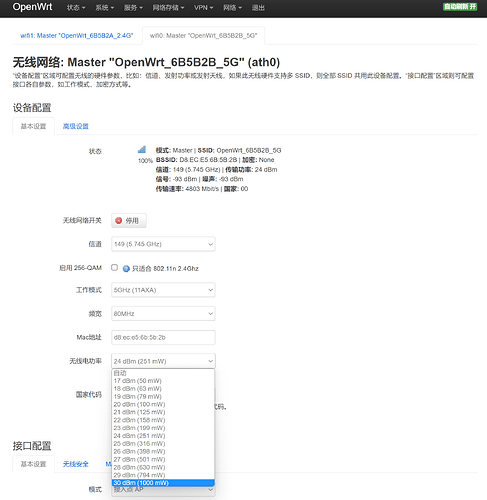

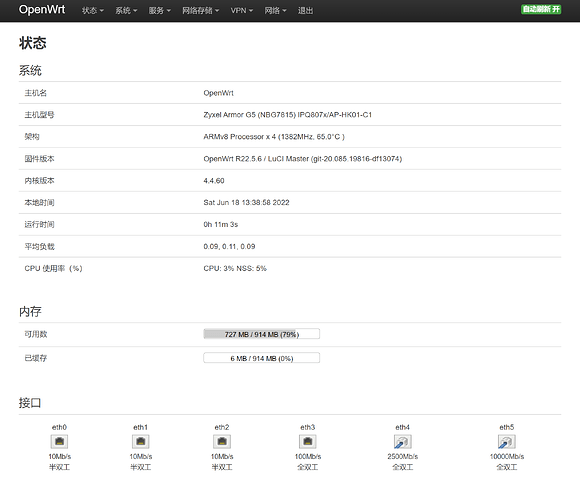

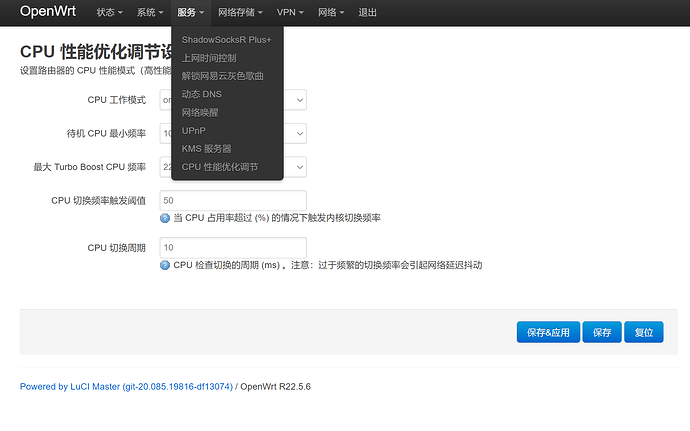

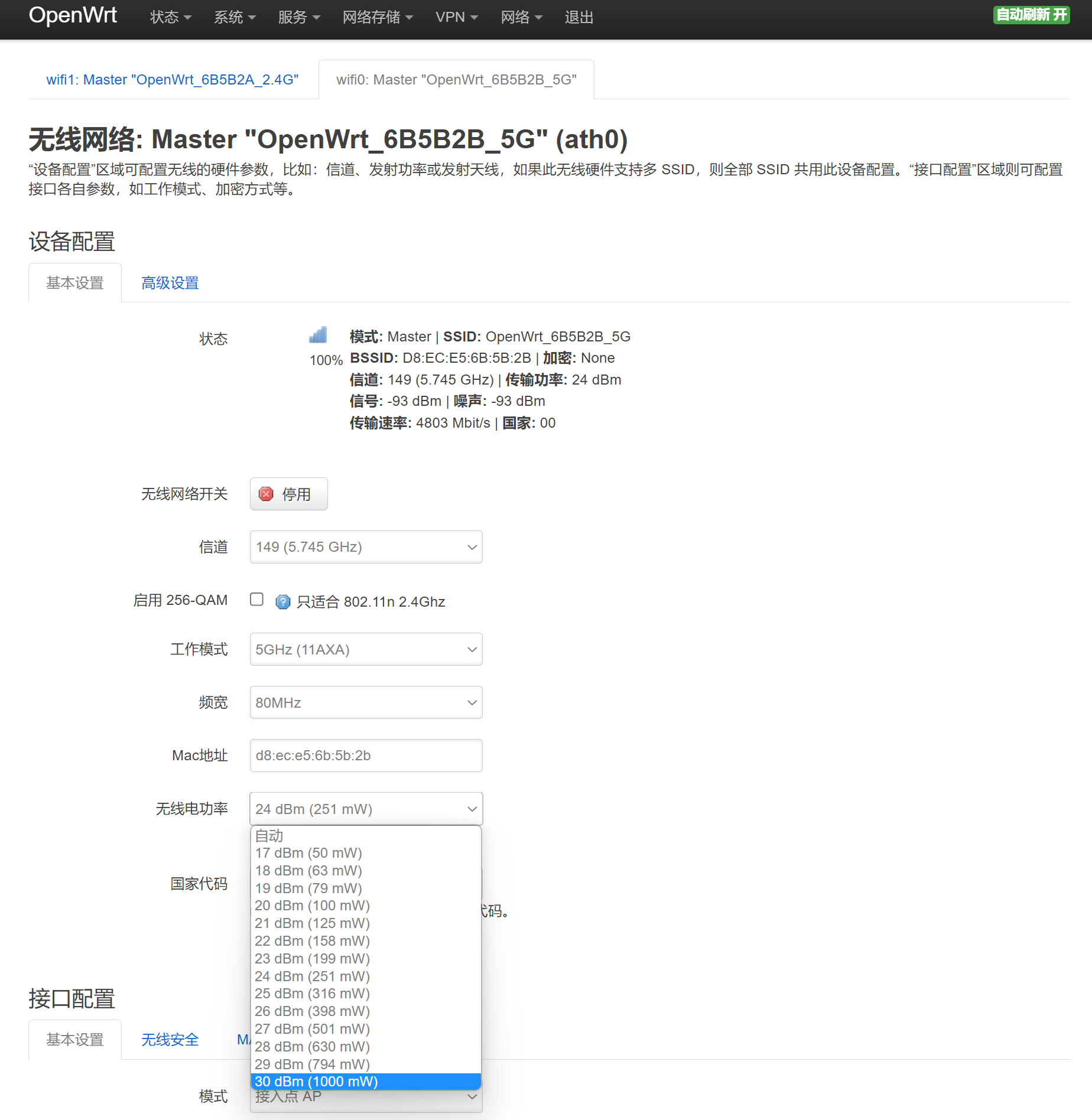

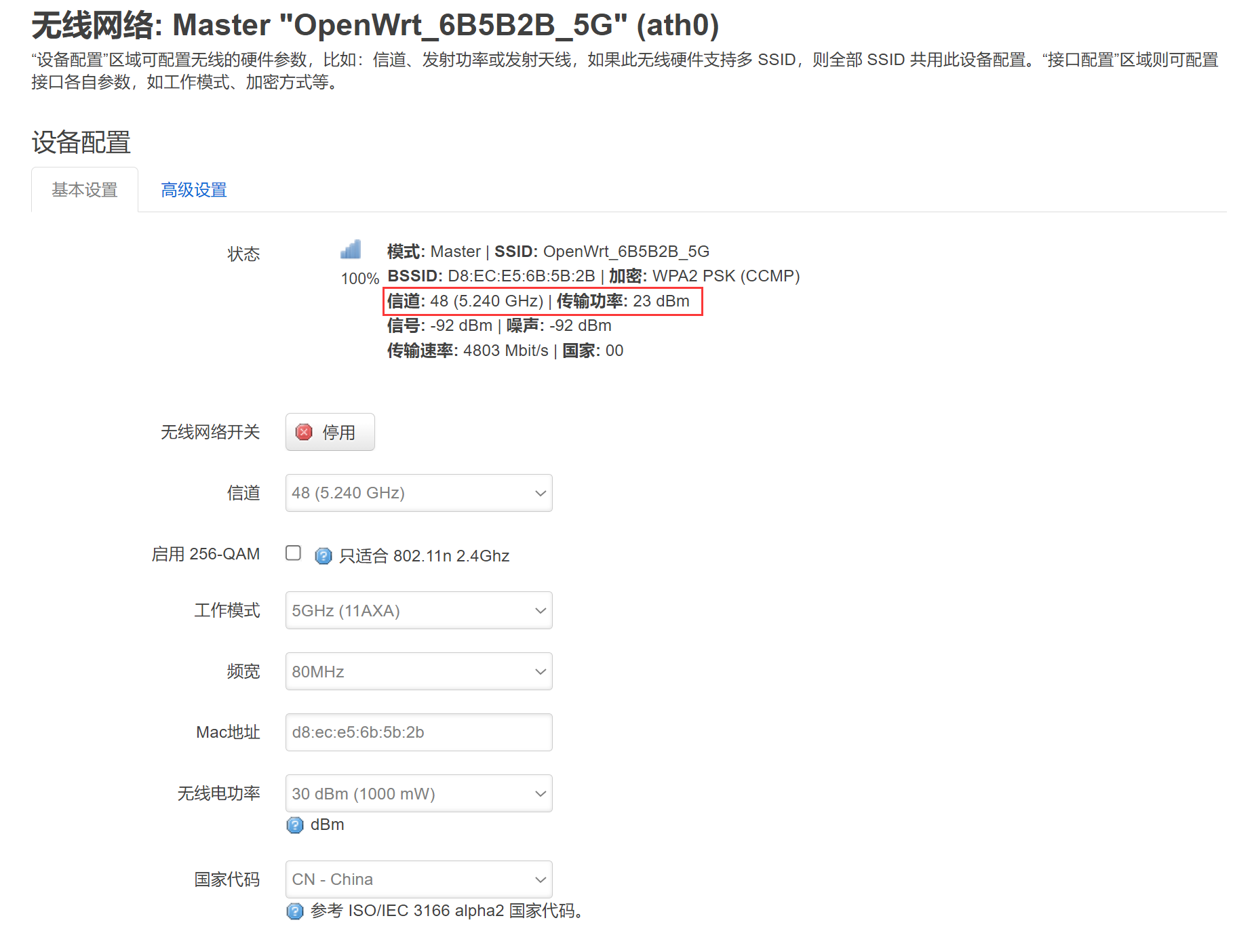

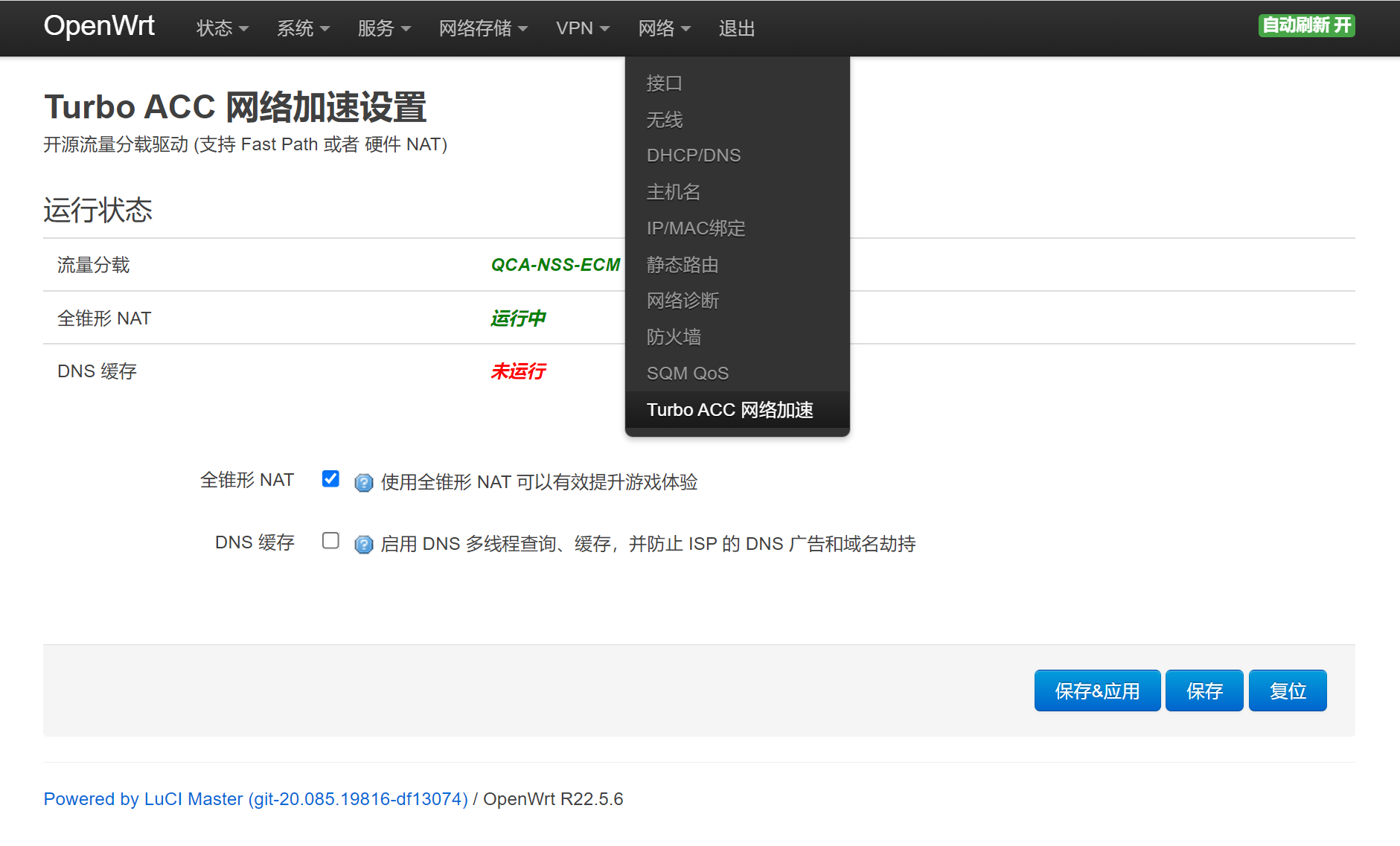

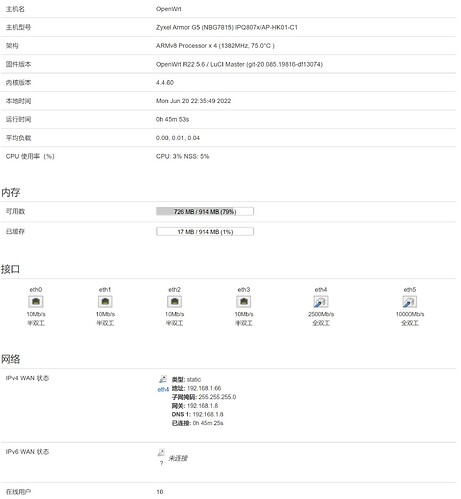

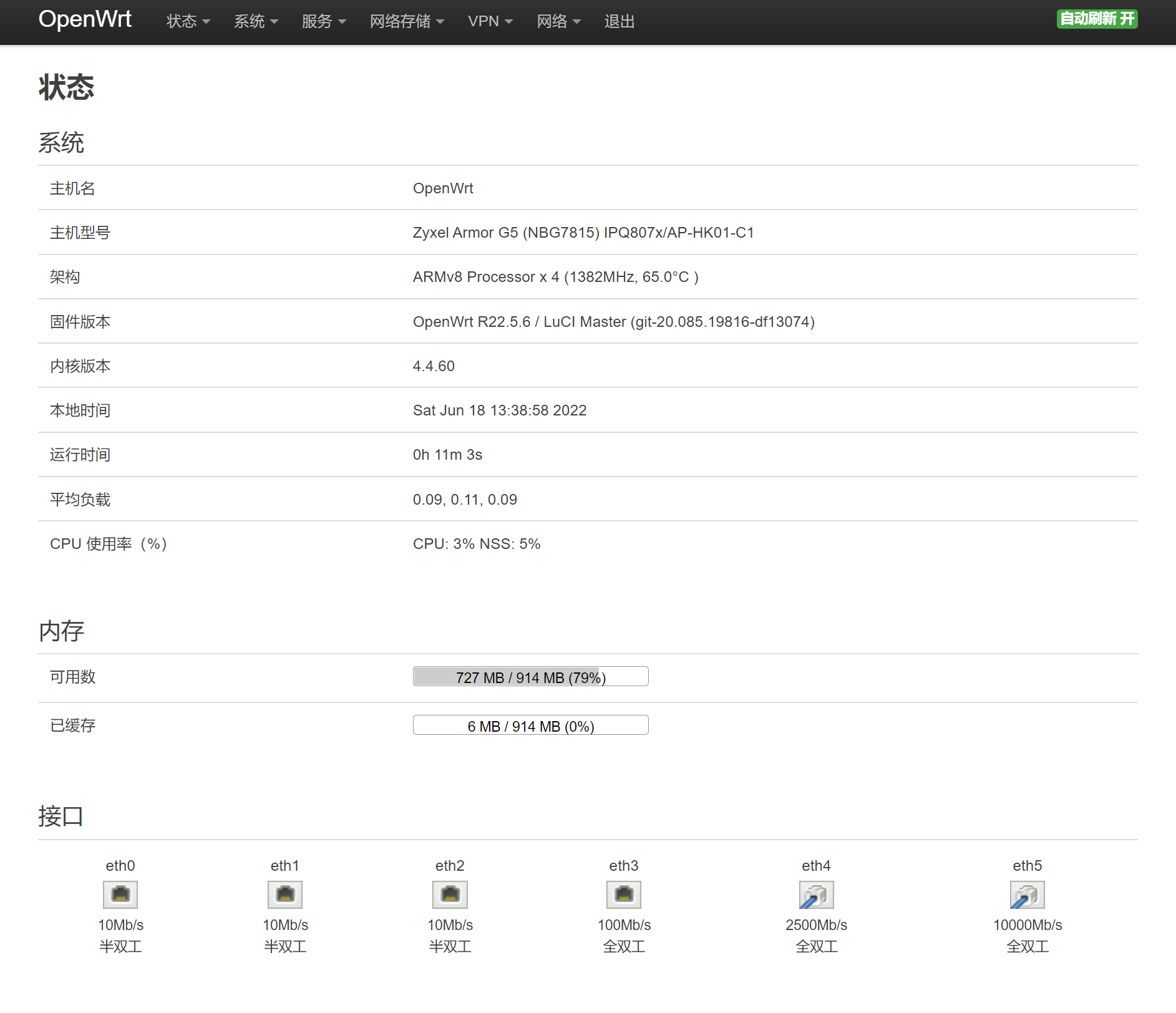

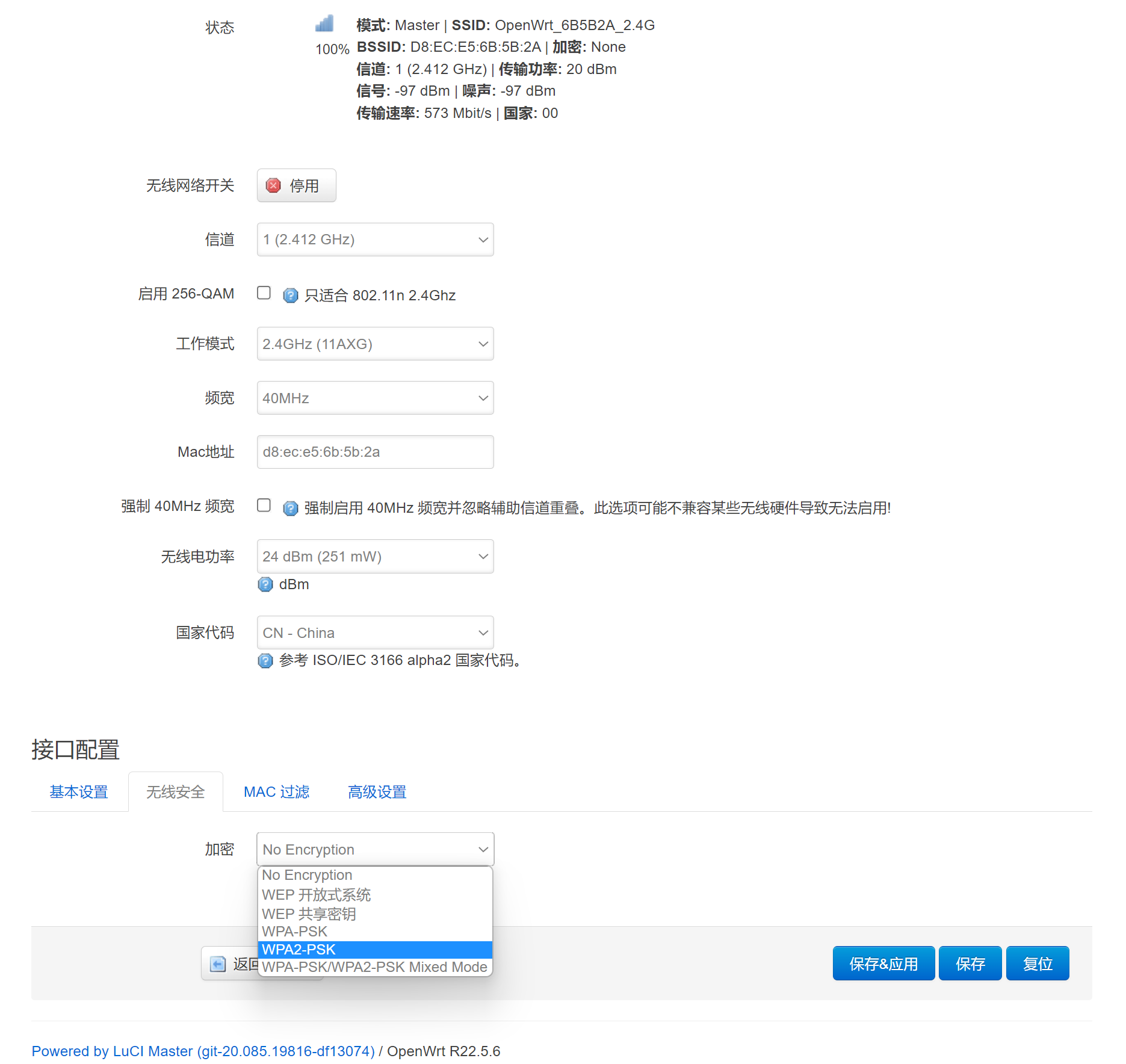

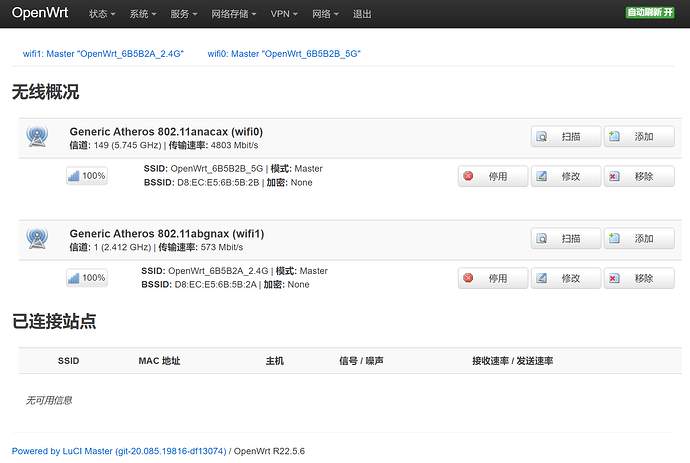

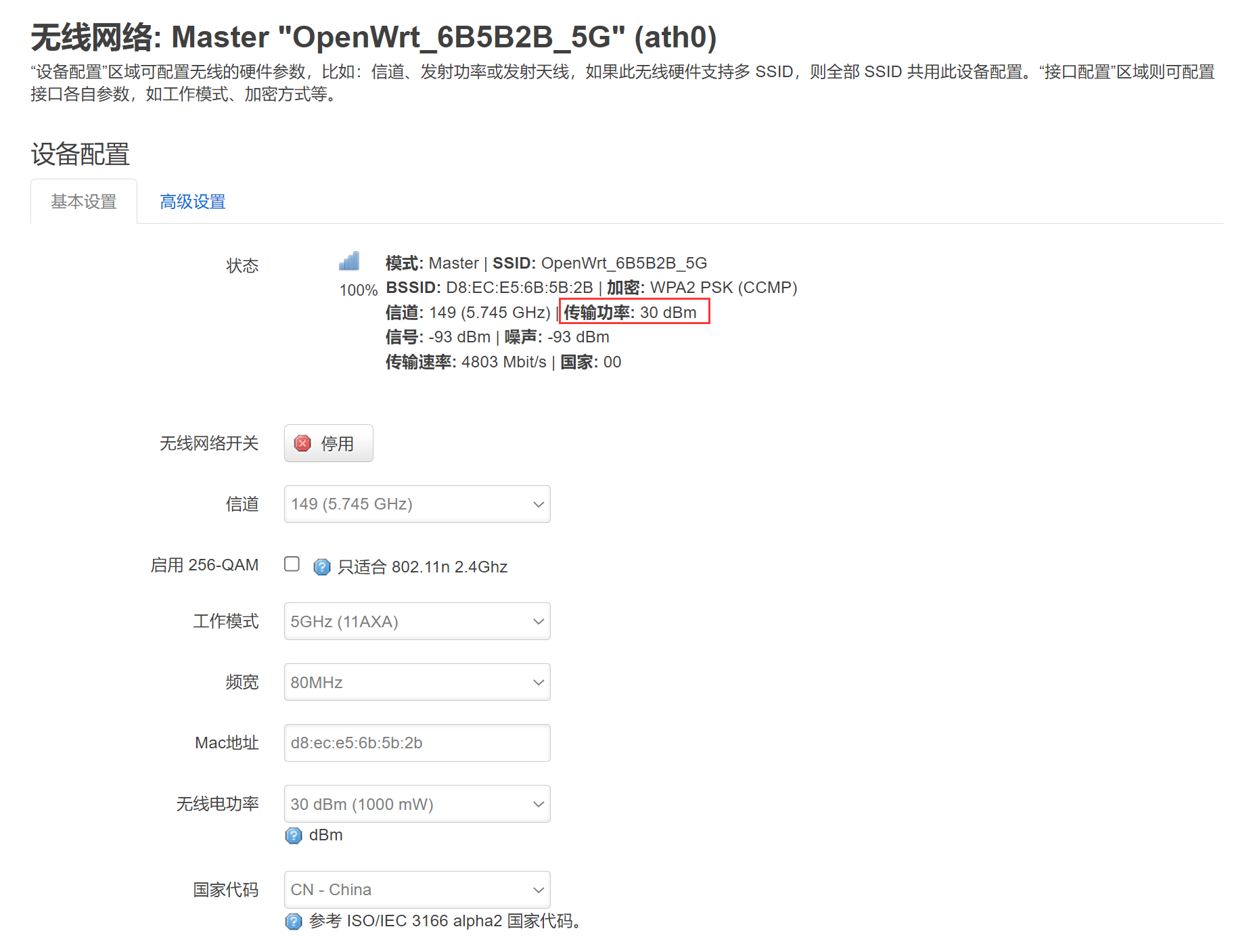

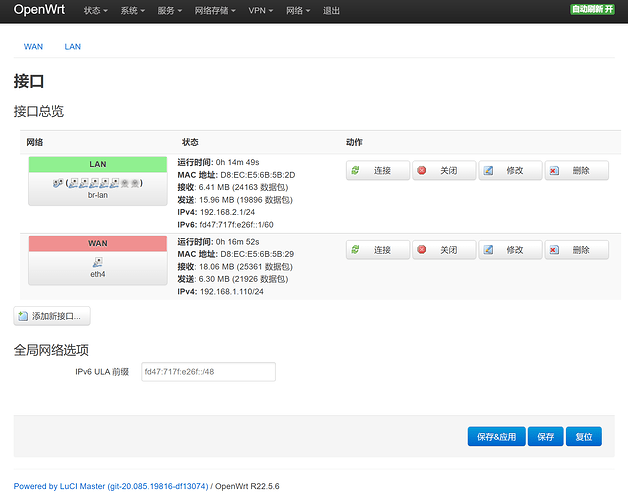

▲本次评测的ZyXEL ARMOR G5搭载了定制的OpenWrt固件，可以清楚的看到所有的接口，eth4口对应2.5GbE WAN口；eth5口对应10GbE LAN口，剩余的eth0~eth1都是1GbE LAN口。IPQ8074A集成了4核心2.2GHz的A53架构CPU和一个双核心1.7GHZ的NPU，所以CPU使用率里可以看到有CPU和NSS两个部分 ▲虽然ZyXEL ARMOR G5自带LED指示灯，但是只能在原厂固件中设置。由于是定制的OpenWrt固件，系统—LED配置实际是风扇设置 ▲虽然LED名称中有一堆选项可以选择，实际只有两种功能，选择fan则是风扇满速运转，选择其他则是CPU温度到了80度后风扇才开始运转 ▲服务选项中带有一些额外的功能，有需要的用户可以在这里设定 ▲例如可以调整CPU性能的工具，默认自动平衡模式，玩游戏的用户可以设定高性能模式降低转发延迟 ▲网络—接口中可以对WAN口和LAN口进行配置 ▲网络—无线中可以对ZyXEL ARMOR G5的2.4G和5G进行配置，在无线概况中可以看到2.4G和5G的当前信道，传输速率等等 ▲5G支持160Mhz频宽，在80MHz频宽下ZyXEL ARMOR G5的5G是8x8空间流，在160MHz频宽下是4x4空间流 ▲不需要切换地区就可以自定义无线发射功率，最高可以达到30dBm（1000mW）的发射功率 ▲使用149以上信道可以达到30dBm（1000mW）的发射功率 ▲使用36-64信道只能达到23dBm（199mW）的发射功率 ▲而2.4G无论切换地区还是设定30dBM，只能达到20dBm（100mW）的发射功率 ▲无线加密方面定制的OpenWrt固件尚未开放WPA3，目前支持到WPA2 ▲在WPA2下支持802.11k、v、r快速漫游协议 ▲最后是网速加速设置，支持全锥形NAT（NAT1）和DNS缓存功能
无线吞吐量测试
测试平台硬件部分：
PC1 网卡：ASUS XG-C100C，Intel AX210
PC2 网卡：ASUS XG-C100C，Intel AX210
软件：
Windows 11 Pro安装所有必选补丁，关闭系统防火墙
Endpoint 9.50
IxChariot 6.70
本次测试使用了如下测试脚本：High_Performance_Throughput.scr。此脚本用于测试最大传输带宽
先来了解下路由测试结果几个相关名词：Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好
测试环境：测试选择在家中，模拟大家日常使用的真实情况
说明：使用OpenWrt R22.5.6固件，内核版本4.4.60；路由器开启WPA2加密
一、有线吞吐量测试

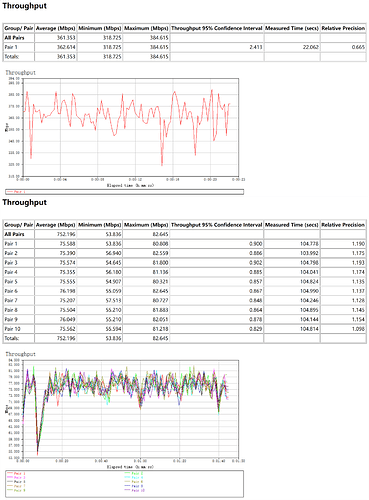

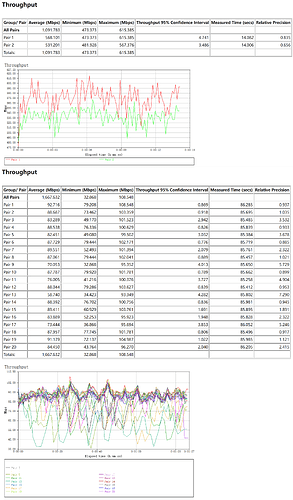

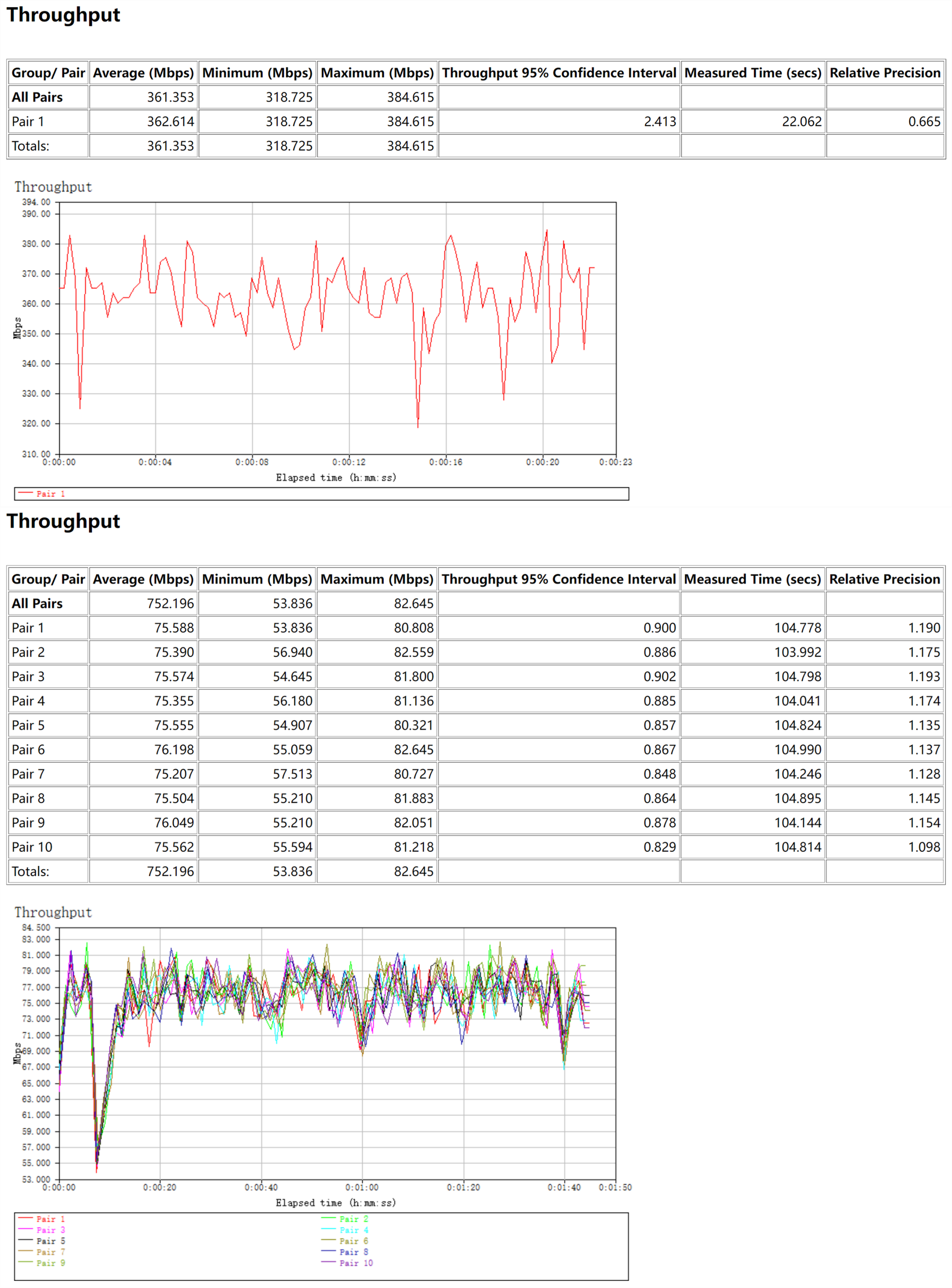

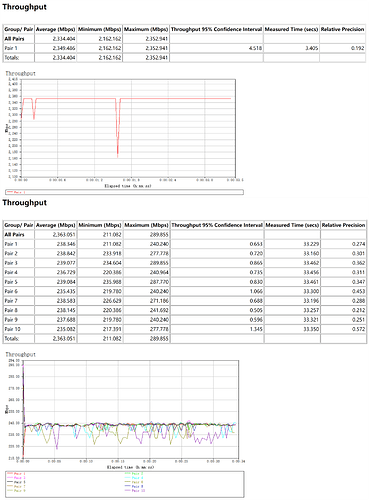

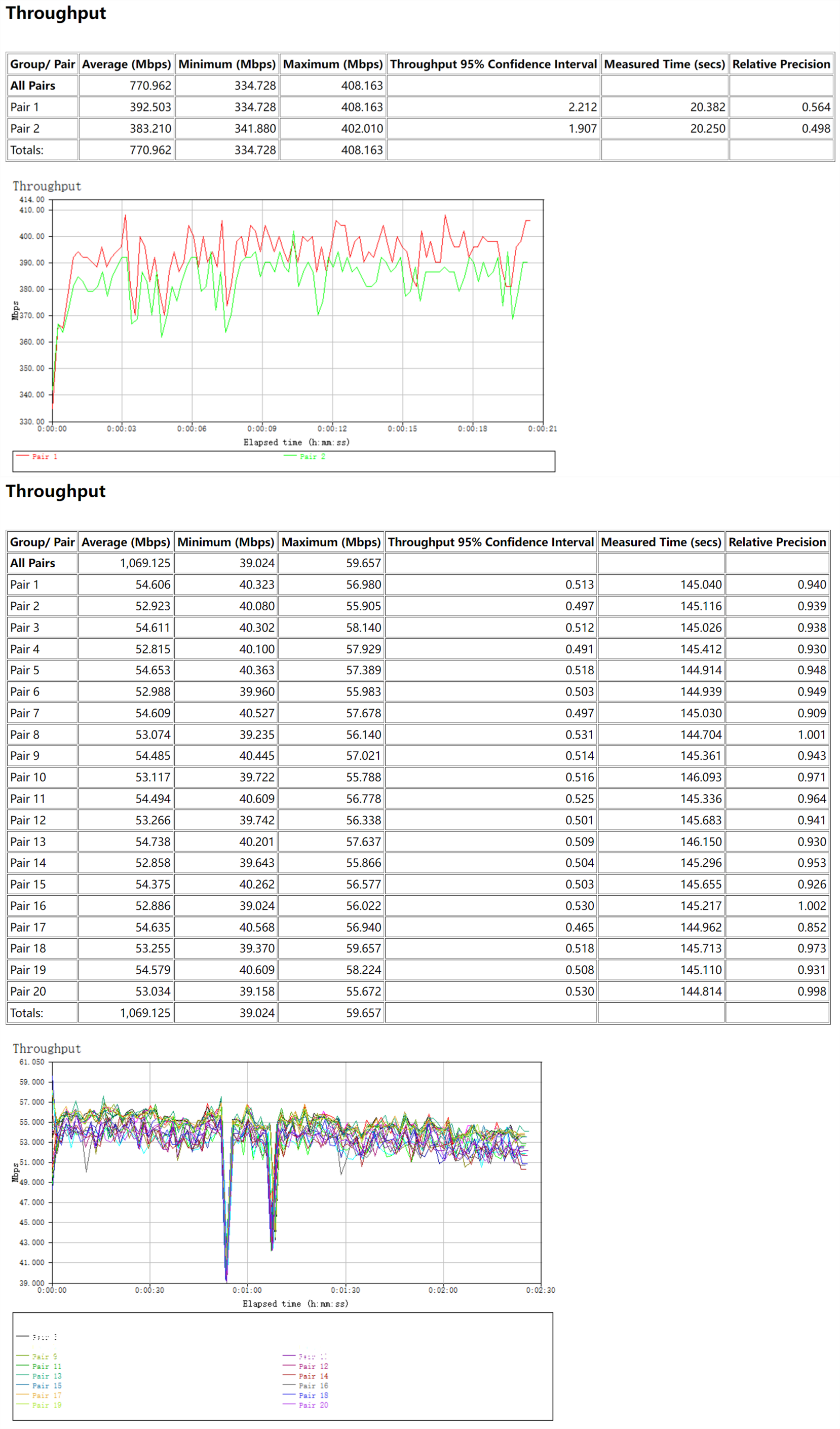

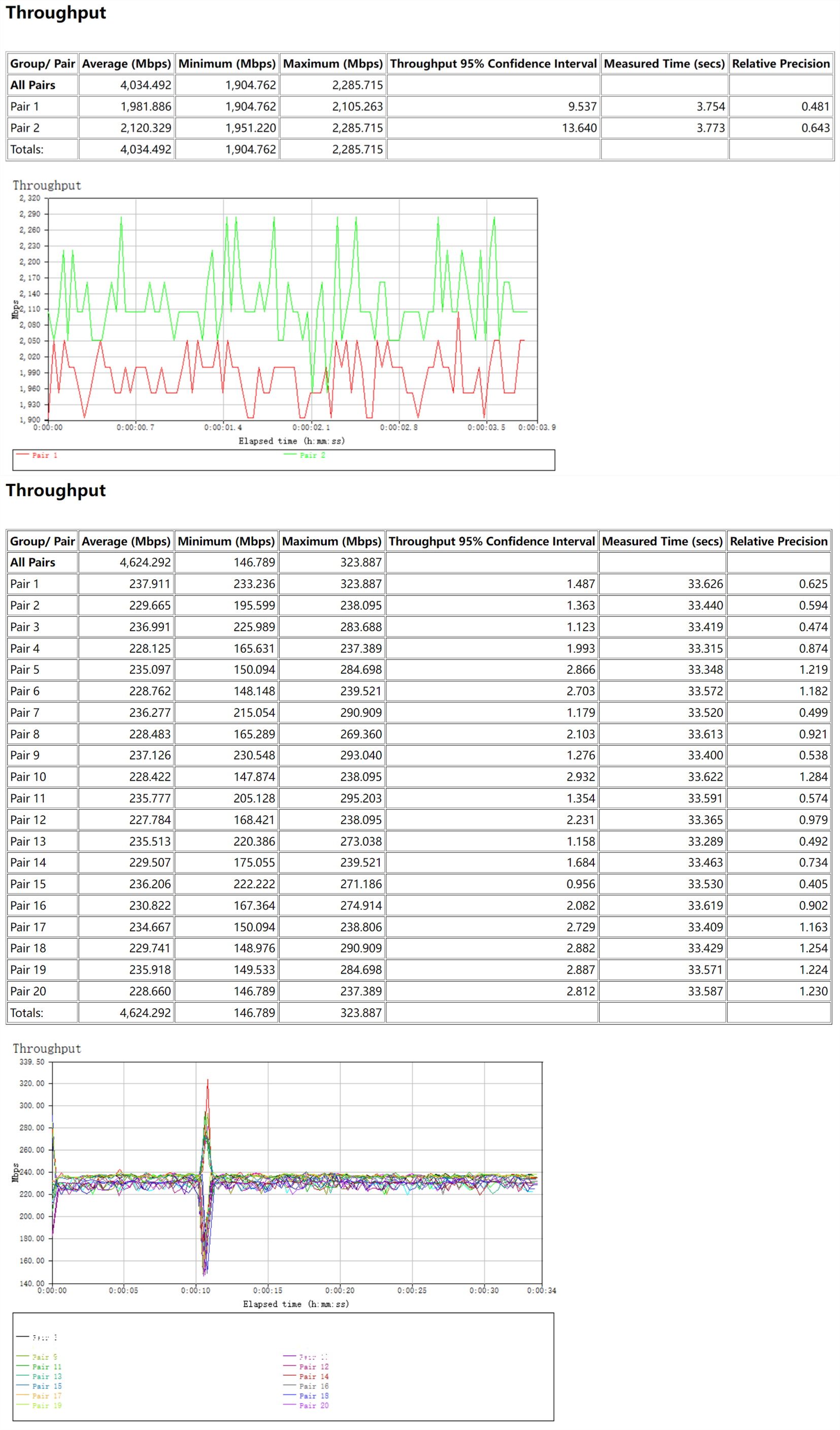

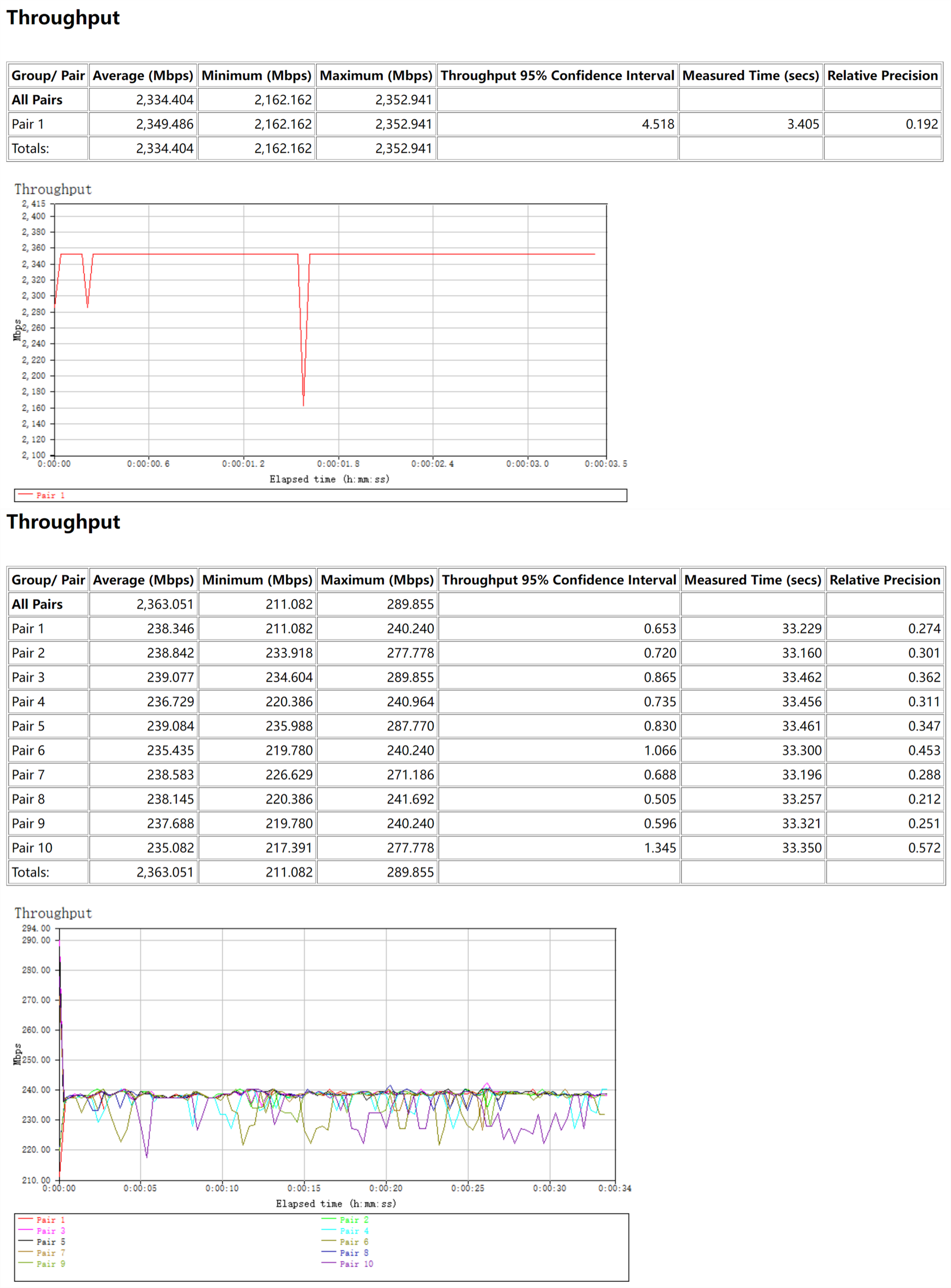

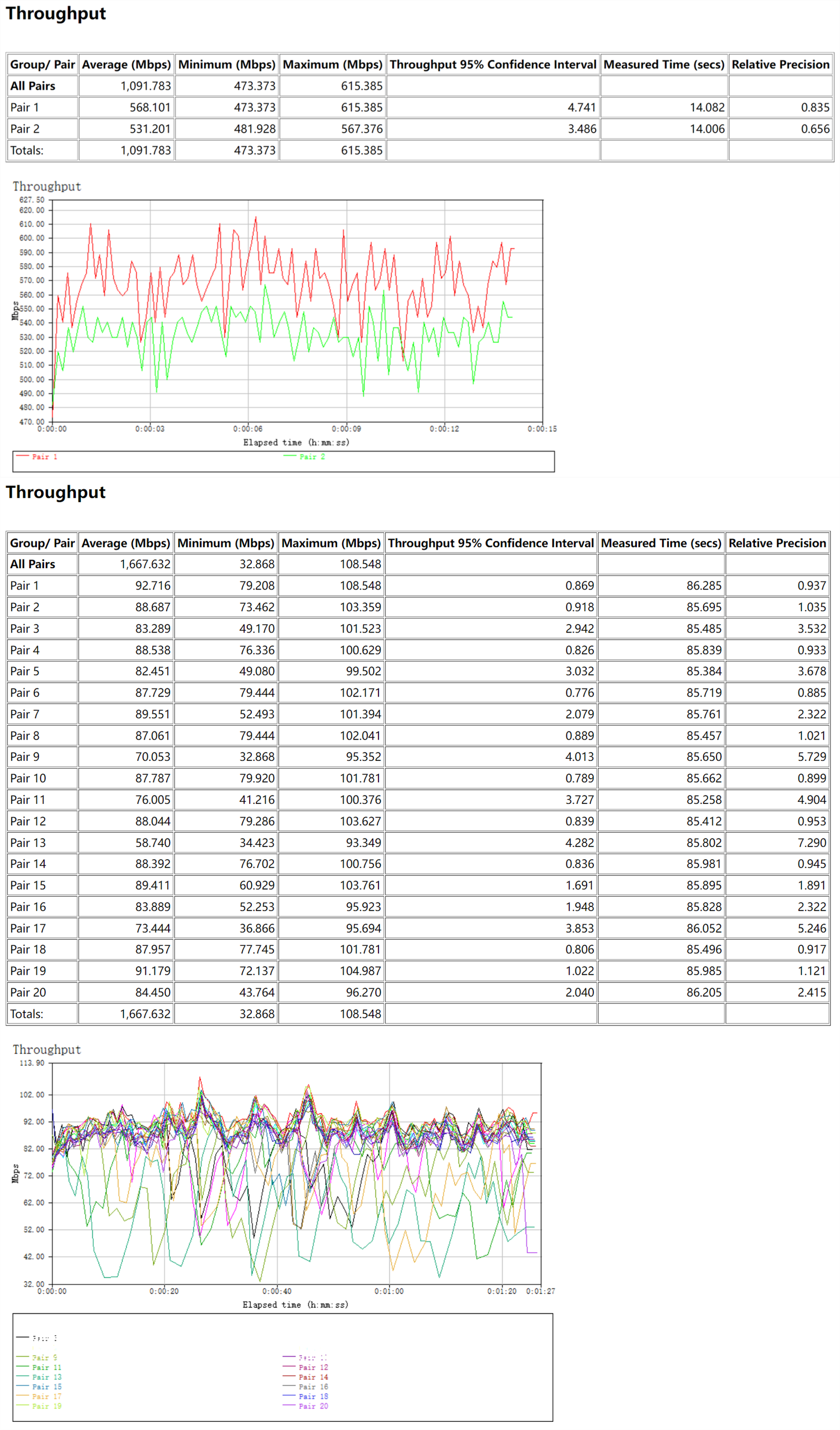

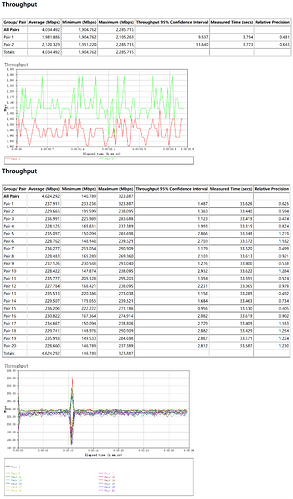

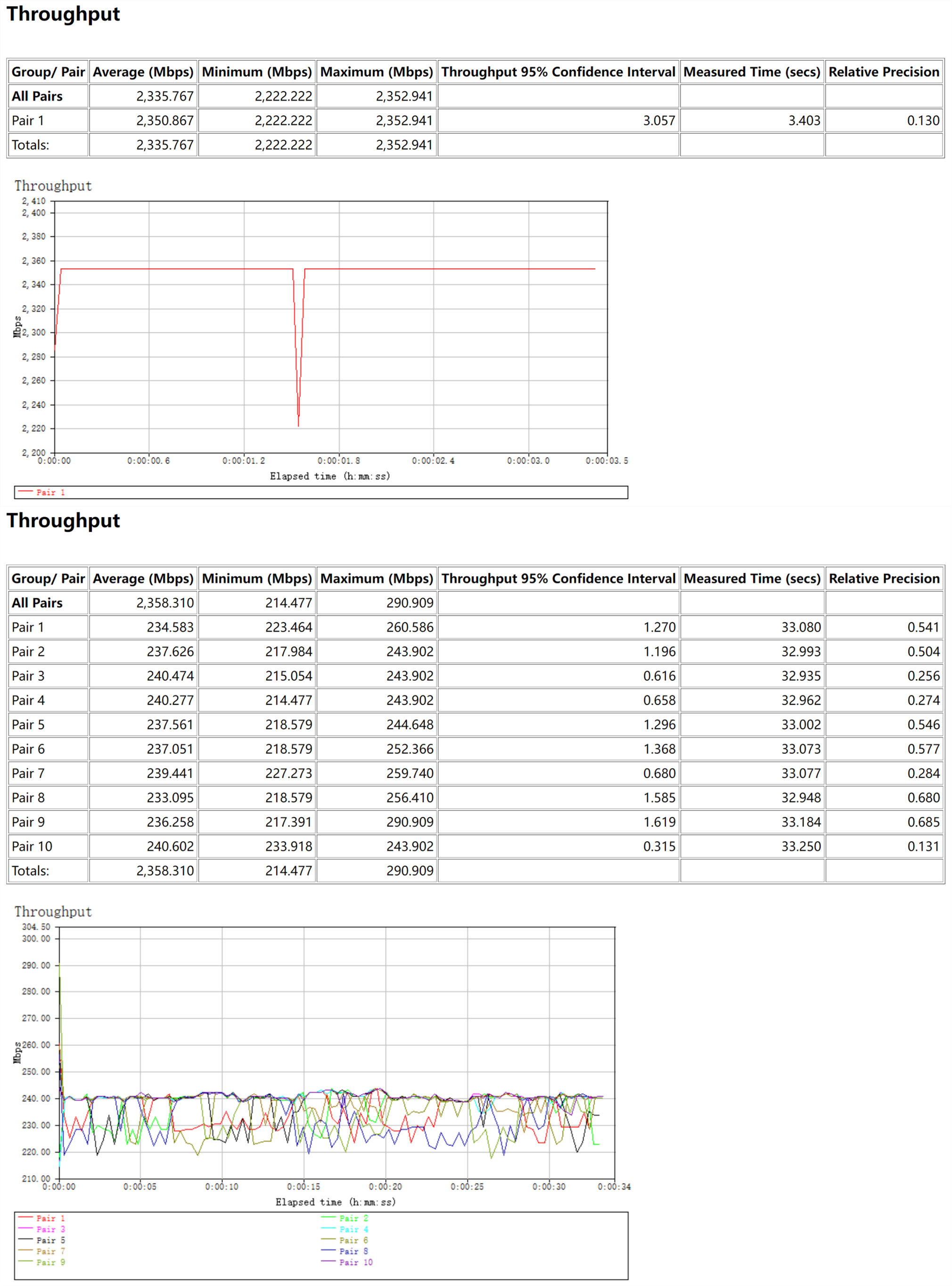

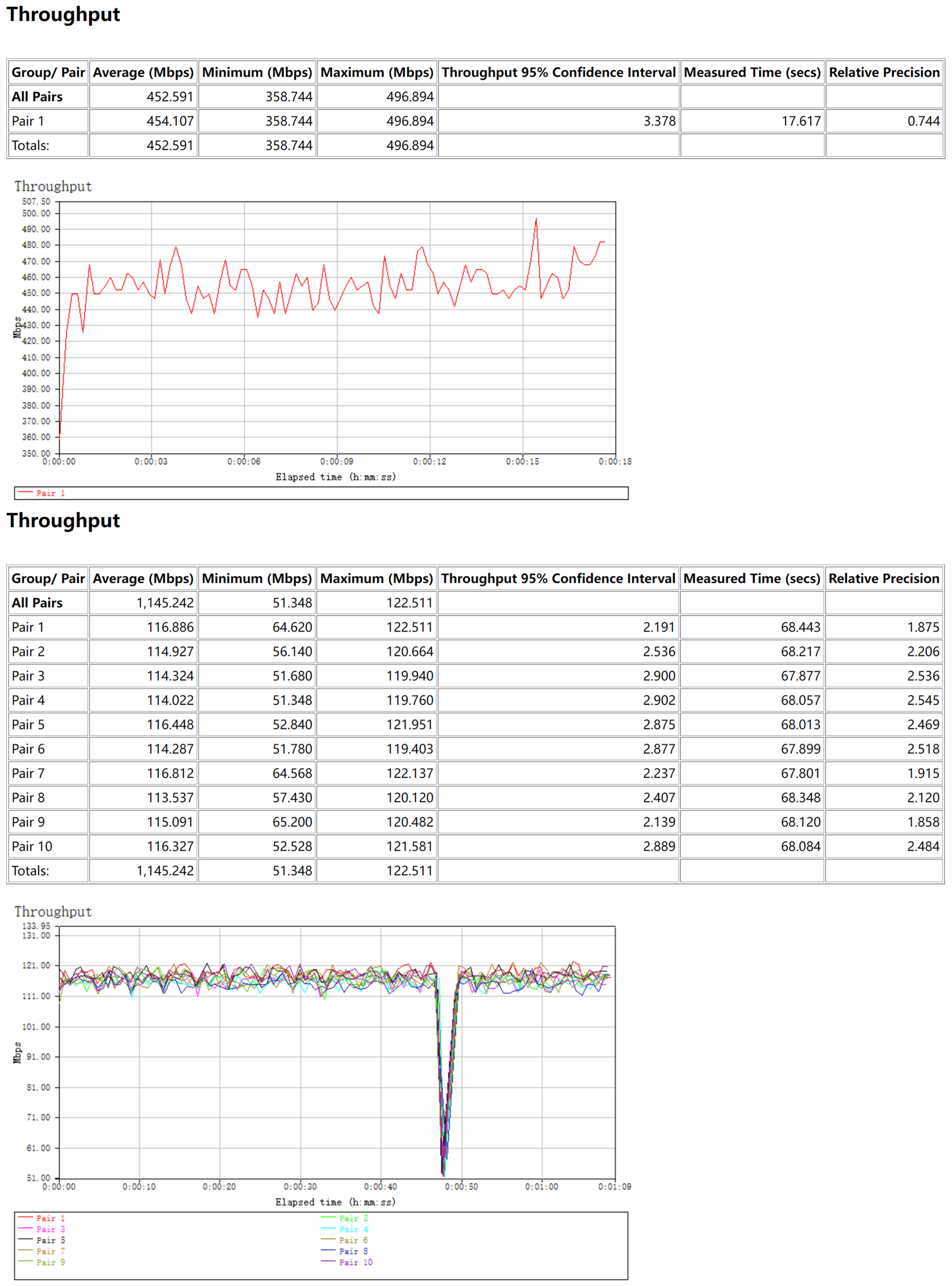

▲NAT单线程和十线程 ▲LAN to LAN单向单线程和十线程 ▲LAN to LAN双向单线程和十线程
二、2x2 160MHz 802.11AX吞吐量测试

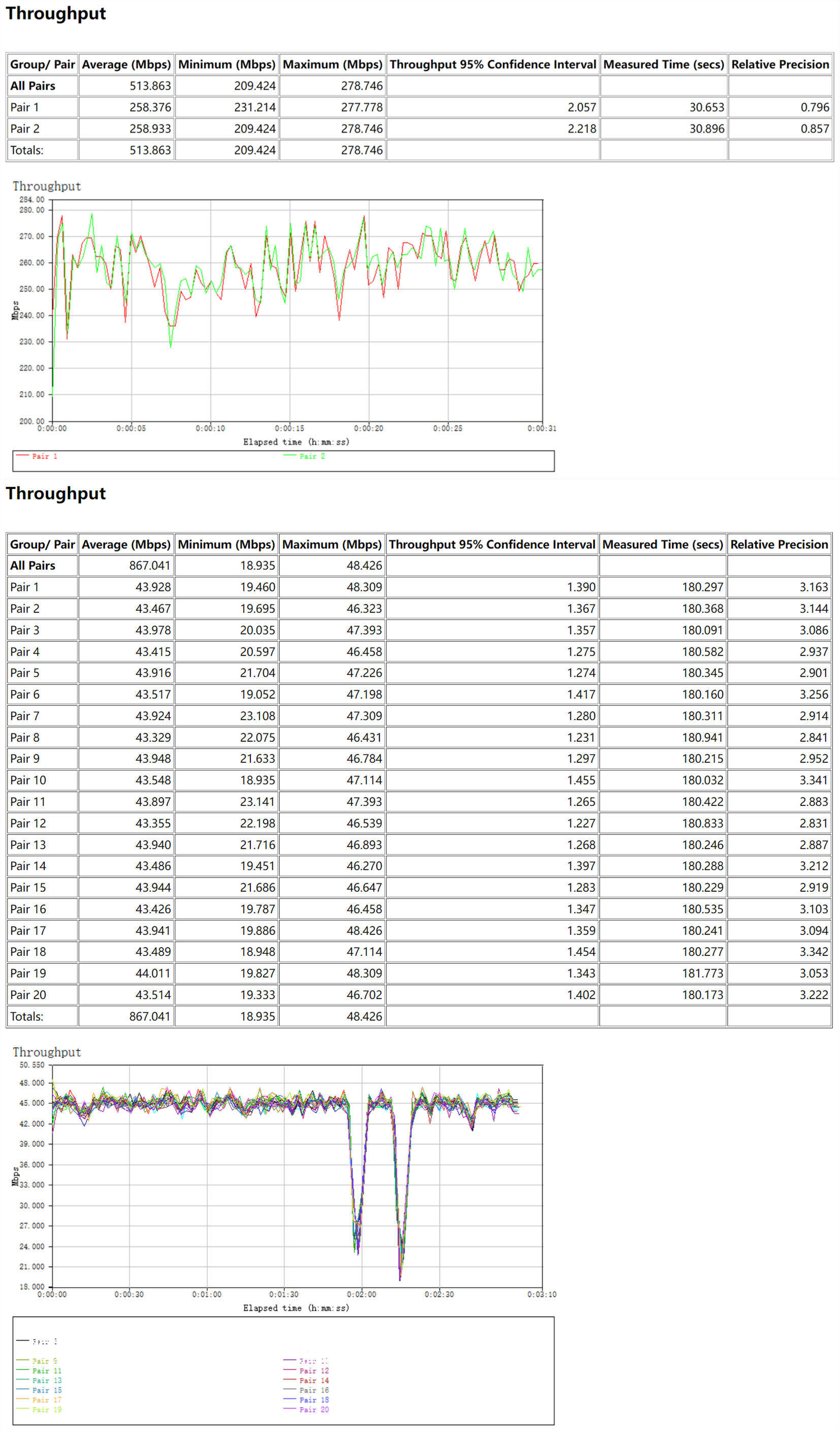

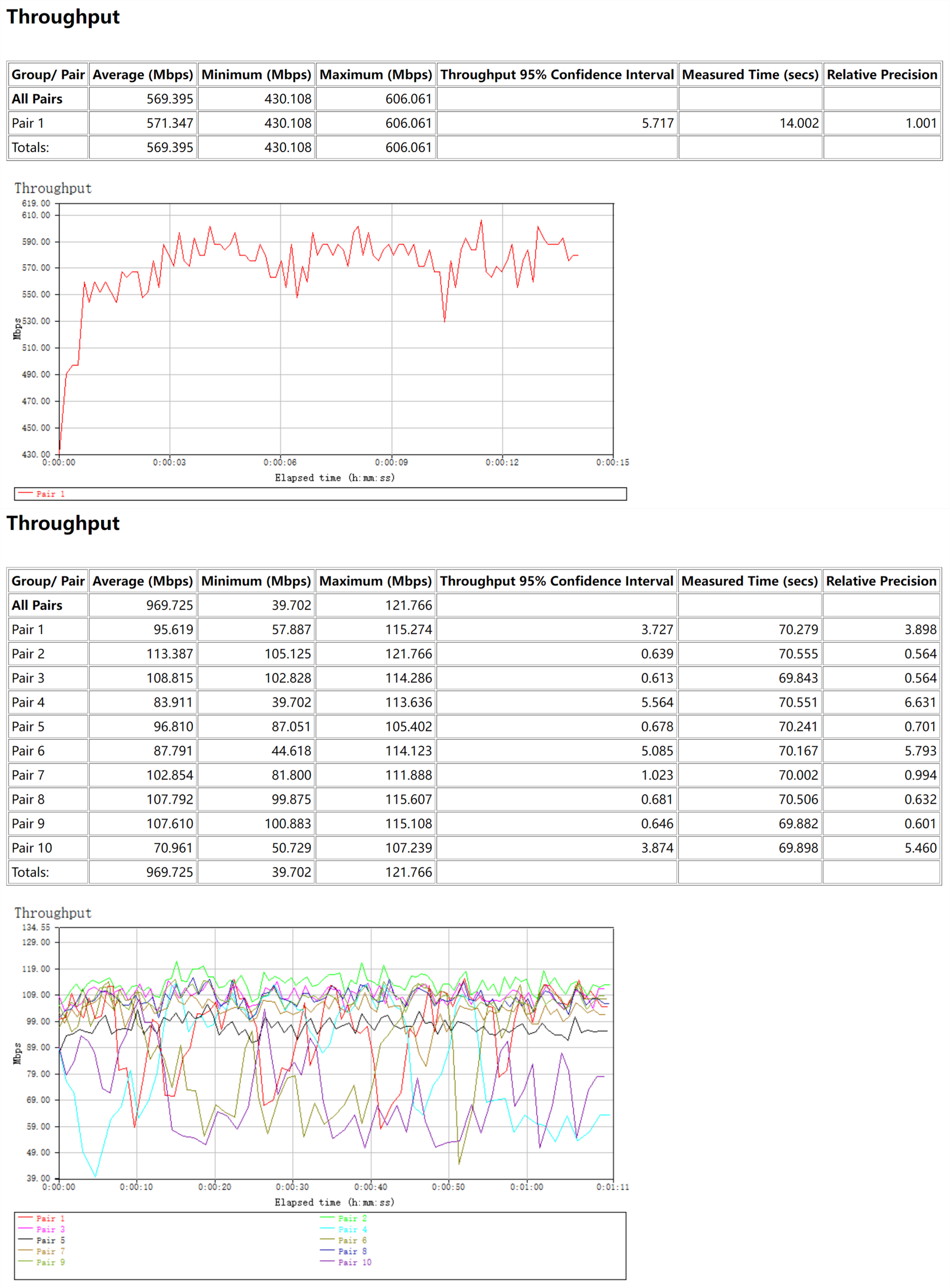

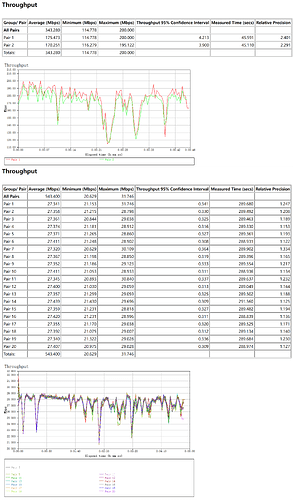

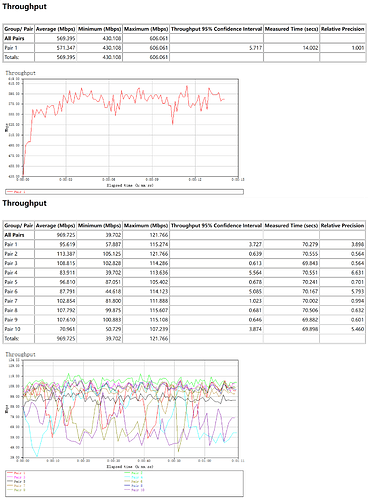

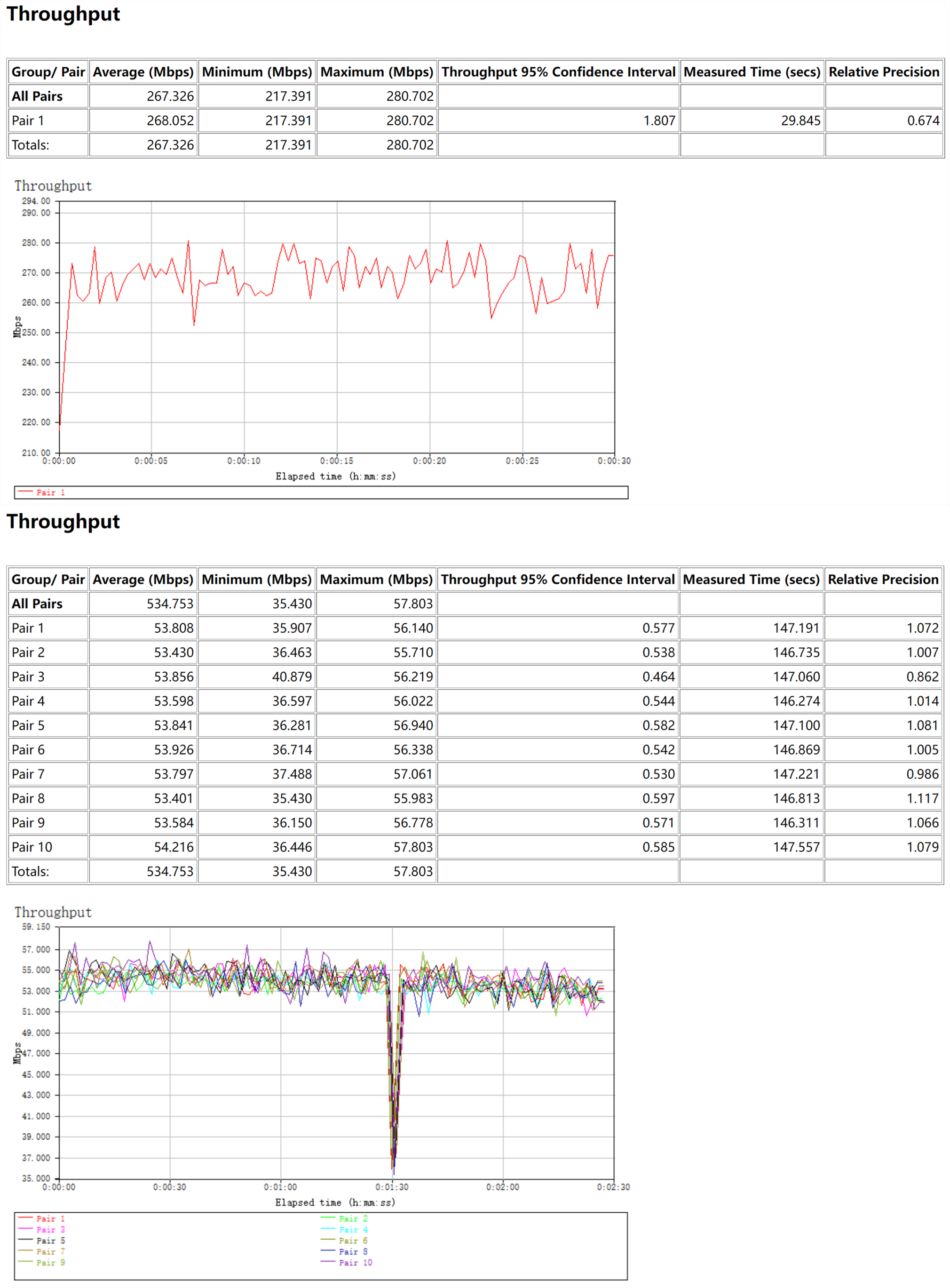

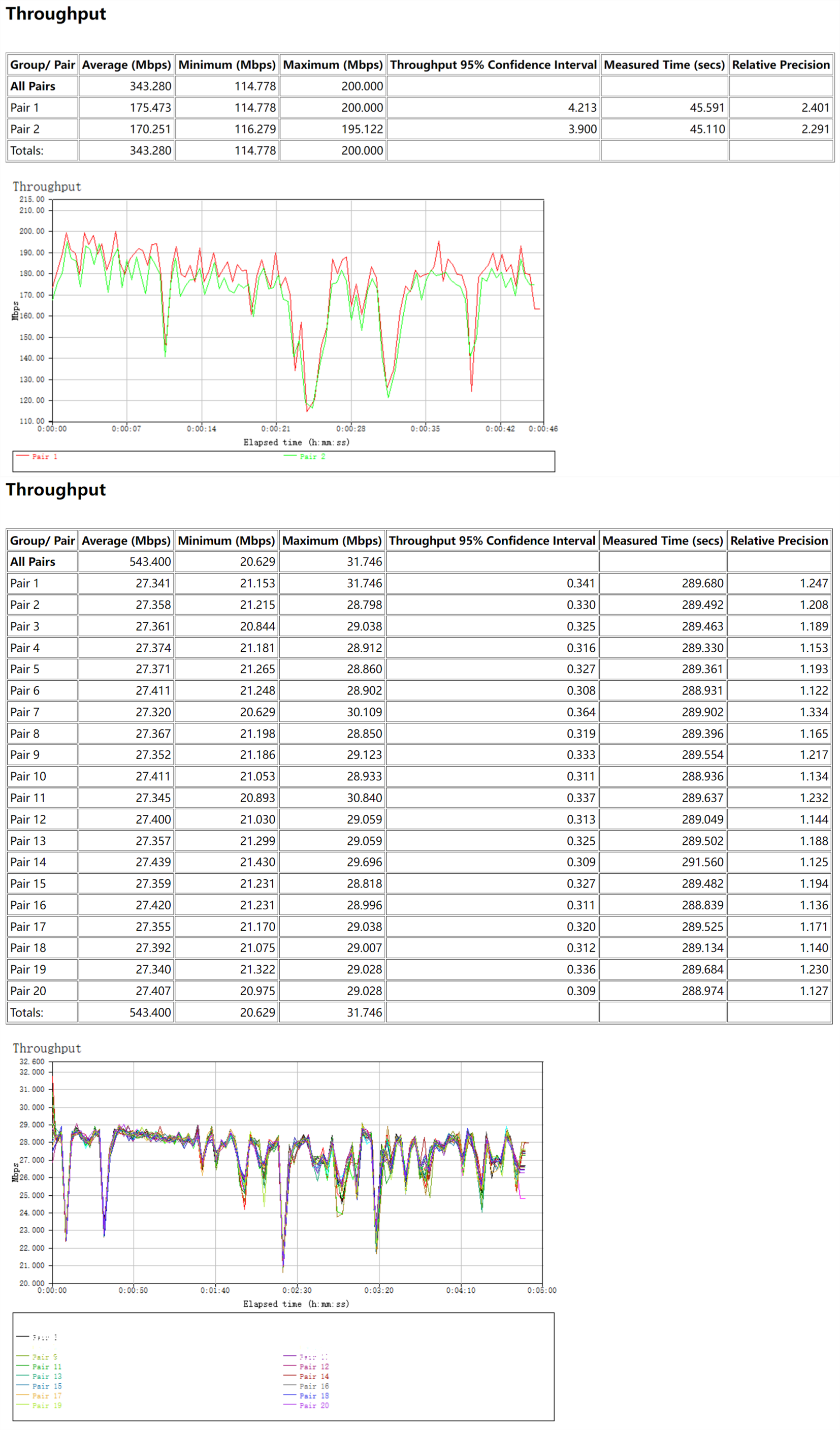

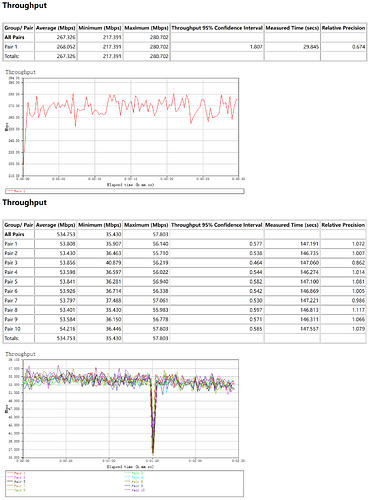

▲5G to LAN上行单线程和十线程 ▲5G to LAN双向单线程和十线程 ▲5G to LAN下行单线程和十线程 ▲5G to 5G单向单线程和十线程 ▲5G to 5G双向单线程和十线程
三、4x4 80MHz 802.11AC吞吐量测试

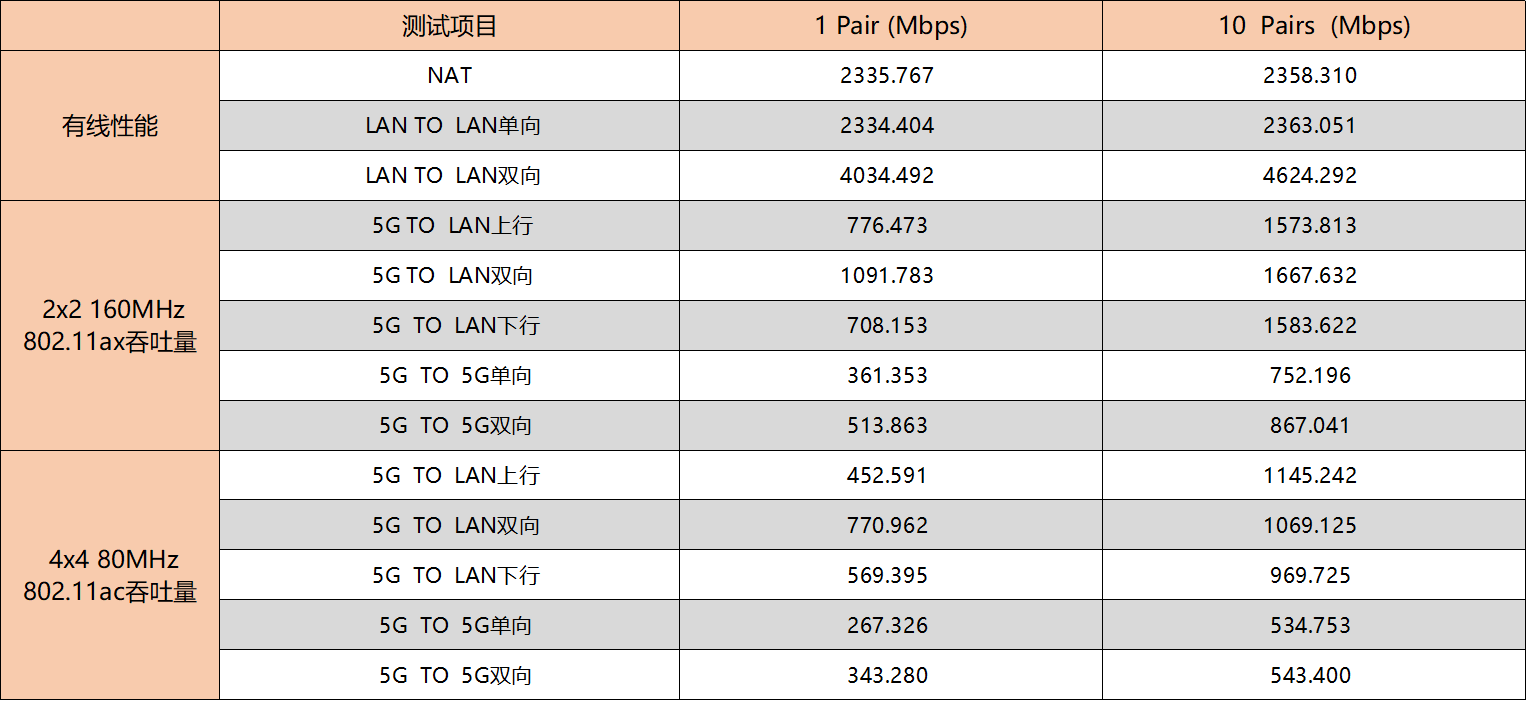

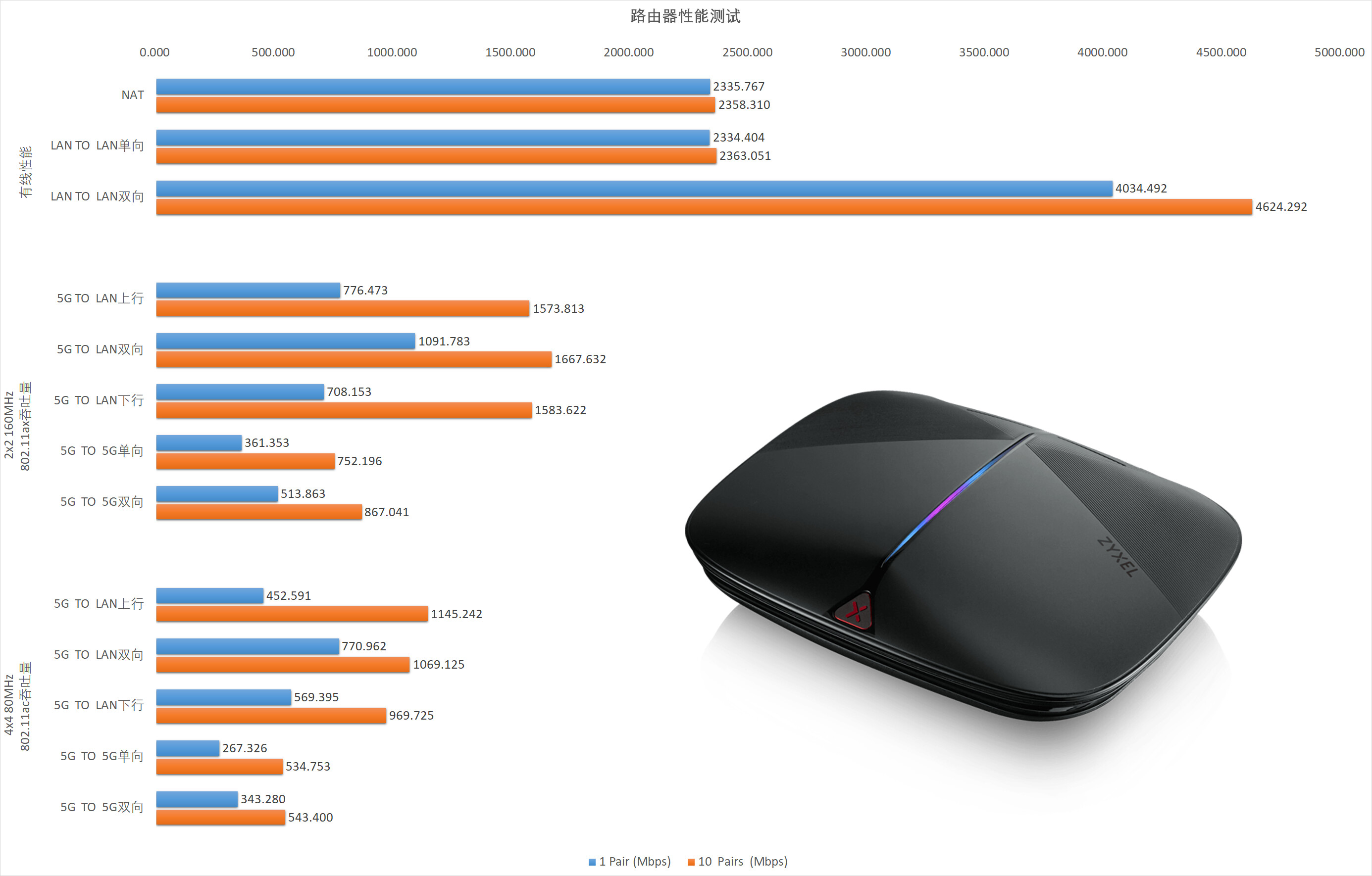

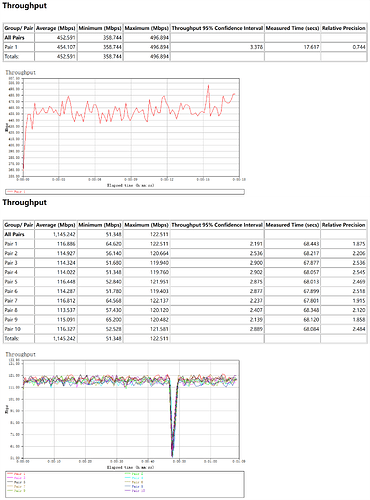

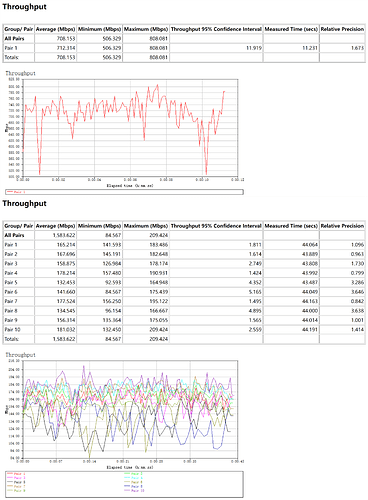

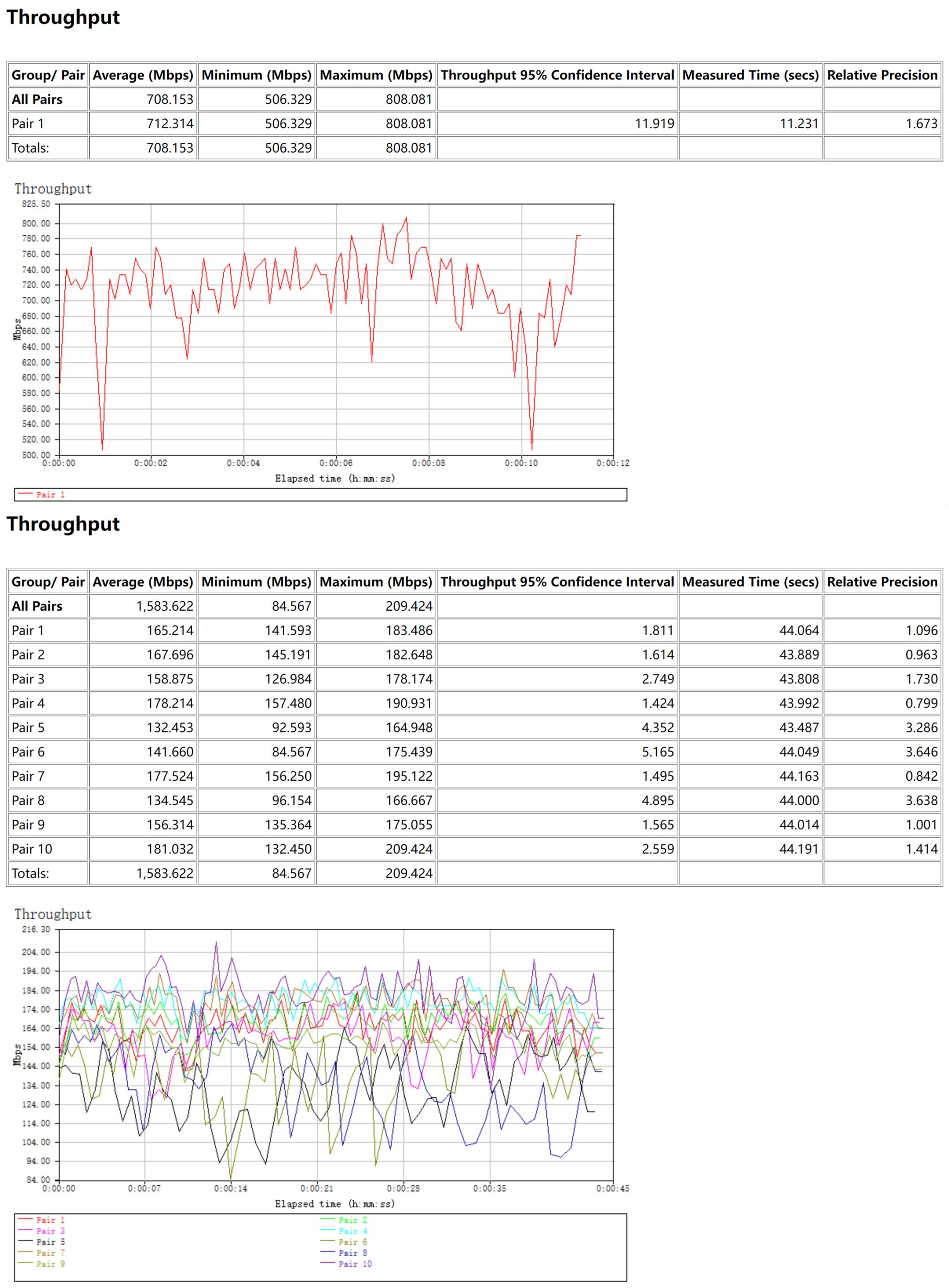

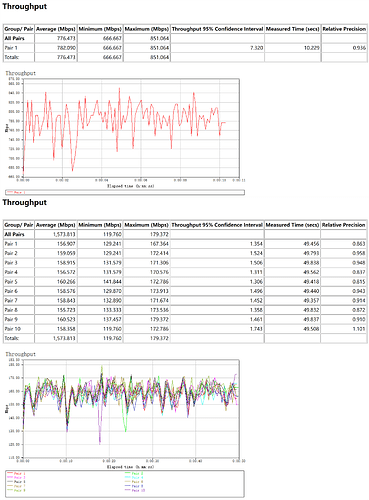

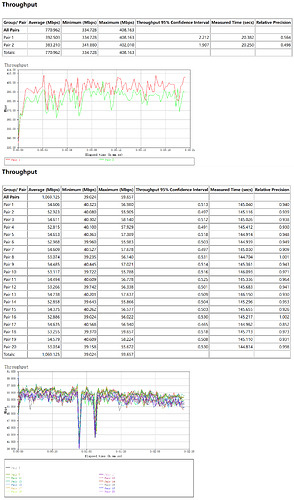

▲5G to LAN上行单线程和十线程 ▲5G to LAN双向单线程和十线程 ▲5G to LAN下行单线程和十线程 ▲5G to 5G单向单线程和十线程 ▲5G to 5G双向单线程和十线程 ▲数据汇总 ▲图表汇总
USB3.0接口性能测试
将NTFS格式的EX1挂在USB 3.0接口下，测试ZyXEL ARMOR G5的USB 3.0接口的读写速度

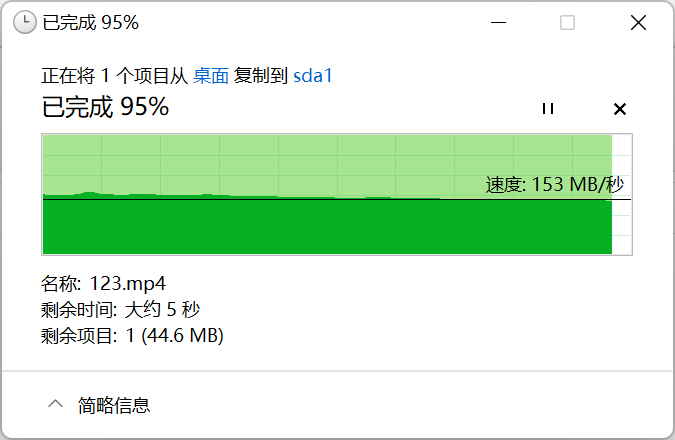

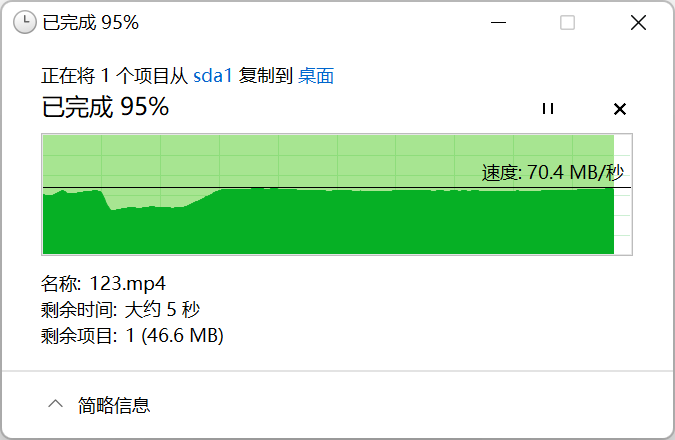

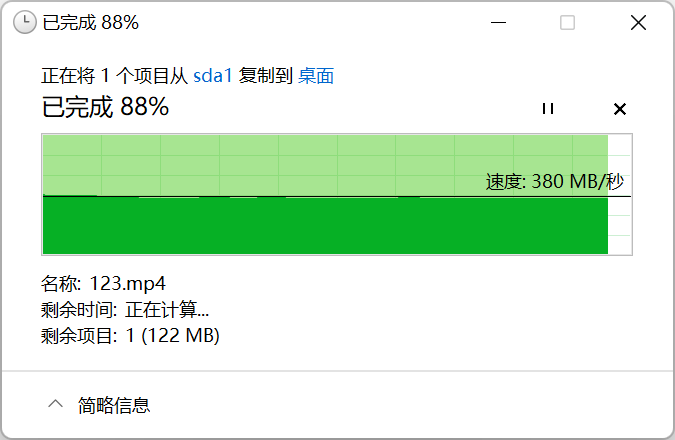

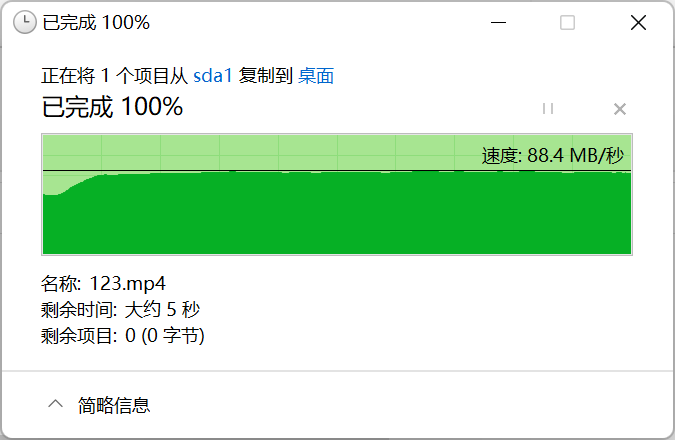

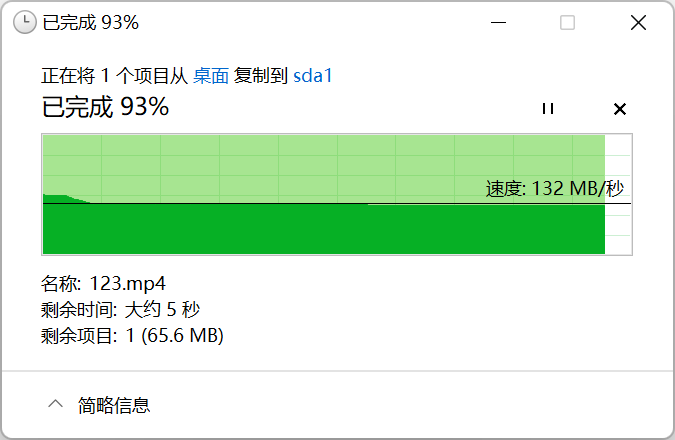

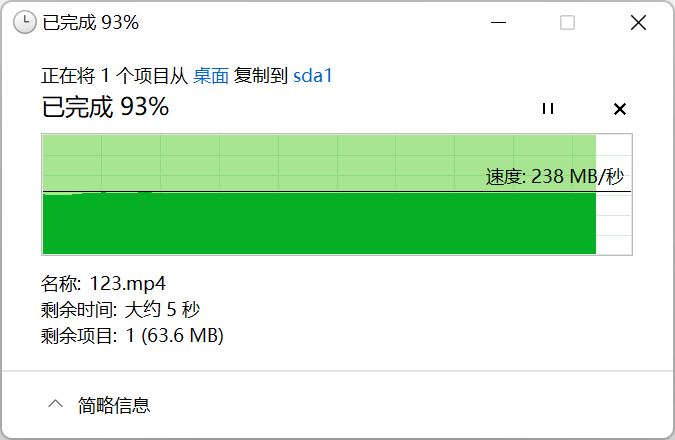

▲10G LAN口有线写入速度238MB/S ▲10G LAN口有线读取速度380MB/S ▲路由器开启WiFi6，使用Intel AX210无线网卡，无线写入速度153MB/S ▲路由器开启WiFi6，使用Intel AX210无线网卡，无线读取速度88.4MB/S ▲路由器关闭WiFi6，使用Intel AX210无线网卡，无线写入速度132MB/S ▲路由器关闭WiFi6，使用Intel AX210无线网卡，无线读取速度70.4MB/S
信号测试

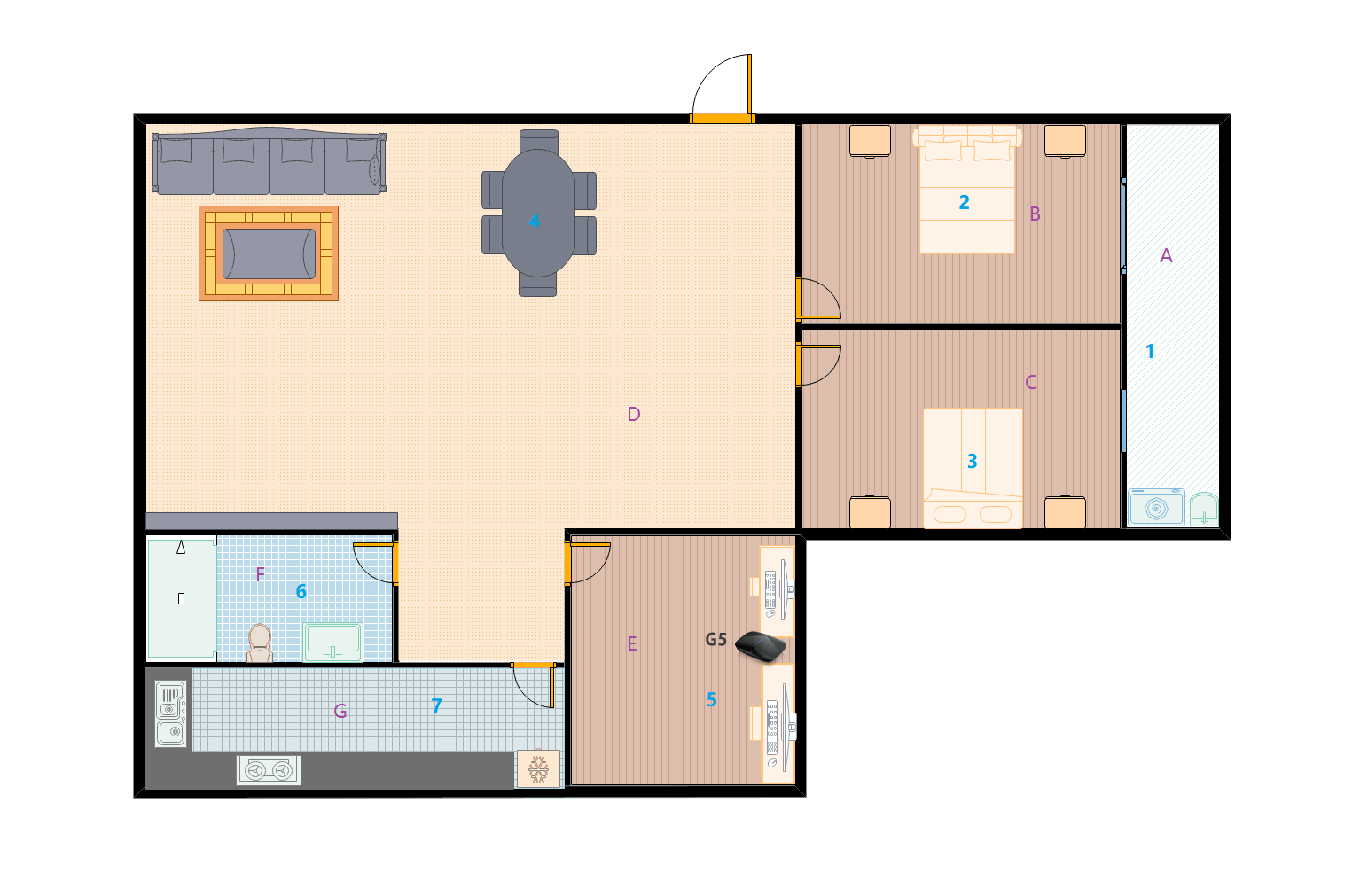

▲有线宽带为江苏电信10G EPON千兆宽带，签约下行1000M，上行50M ▲Speedtest测速 ▲ZyXEL ARMOR G5所在位置已在上图标出
各房间大致面积说明 A:11平方米 B:15平方米 C:15平方米 D:40平方米 E:12平方米 F:5平方米 G:7.5平方米

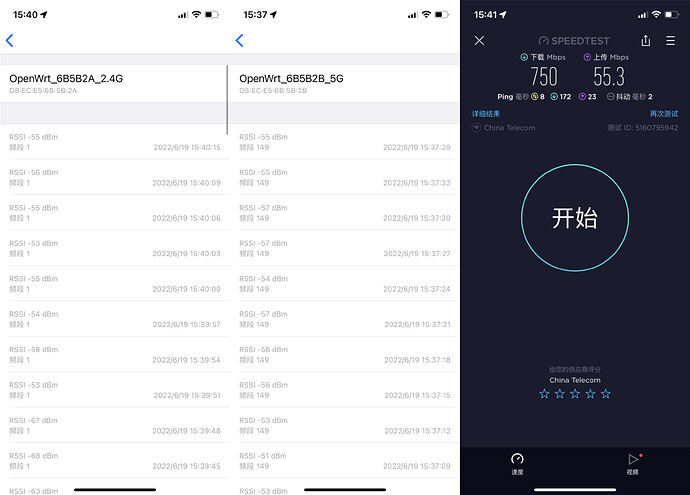

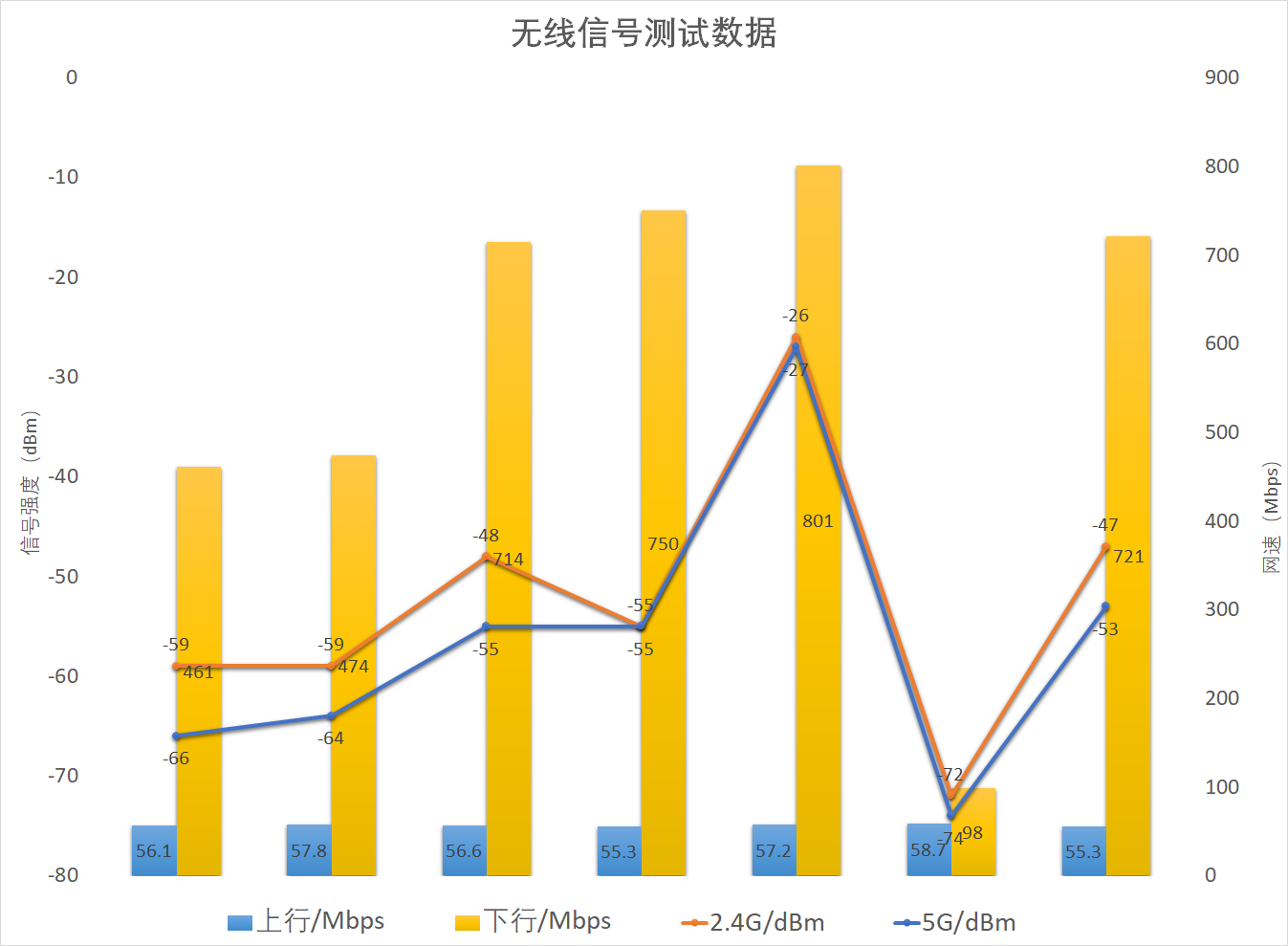

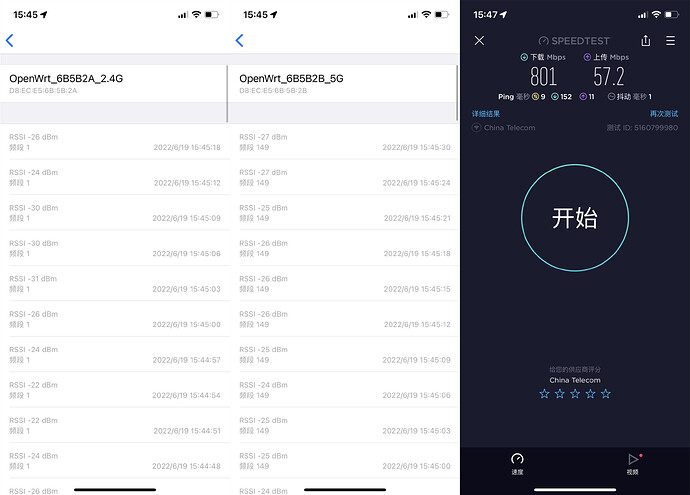

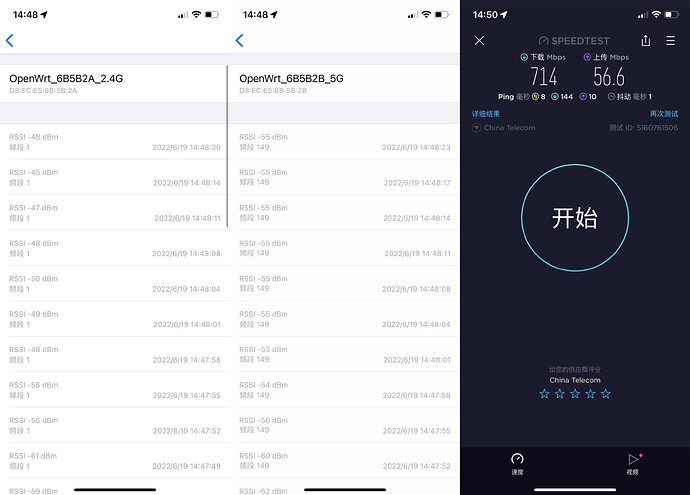

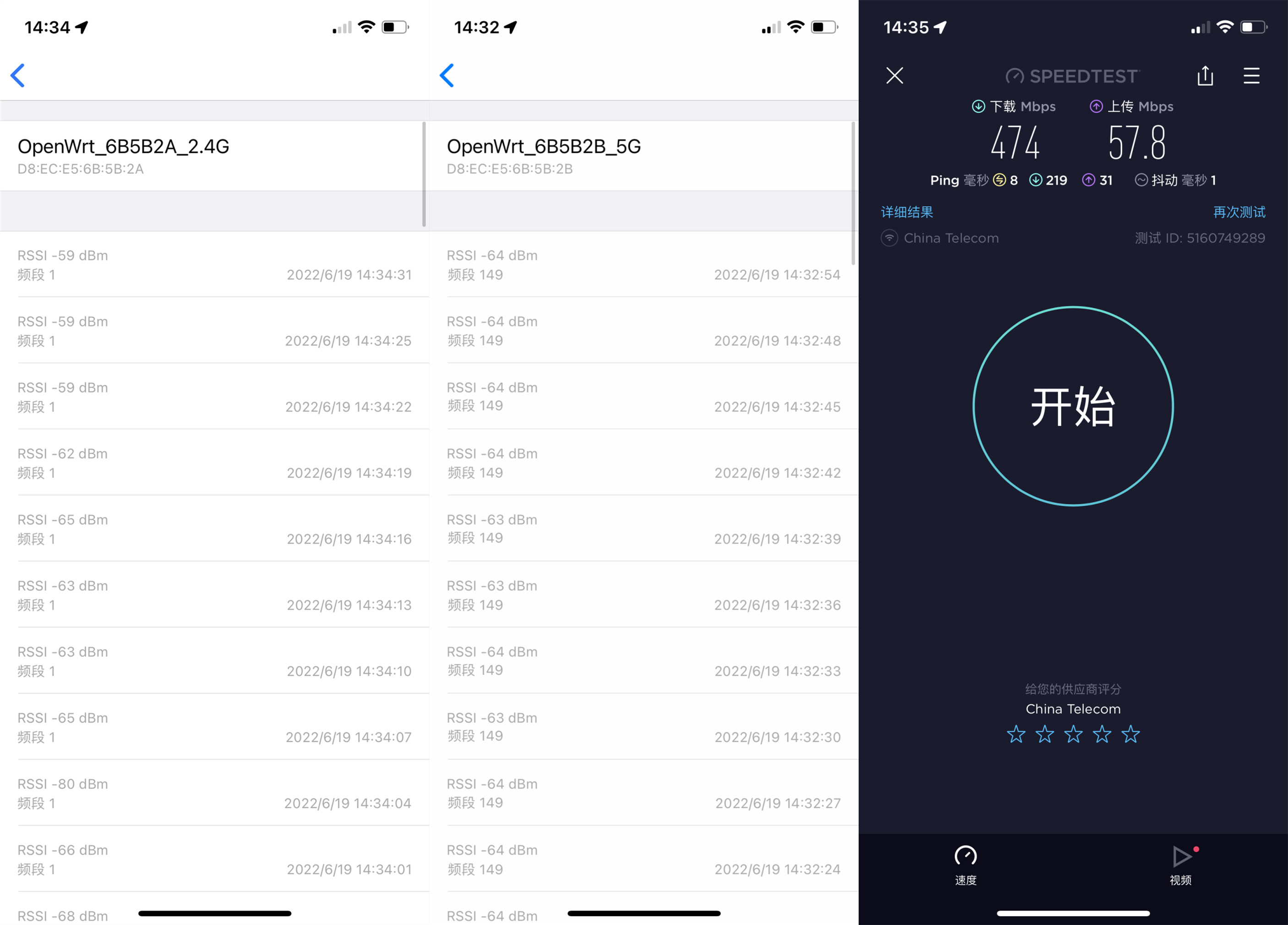

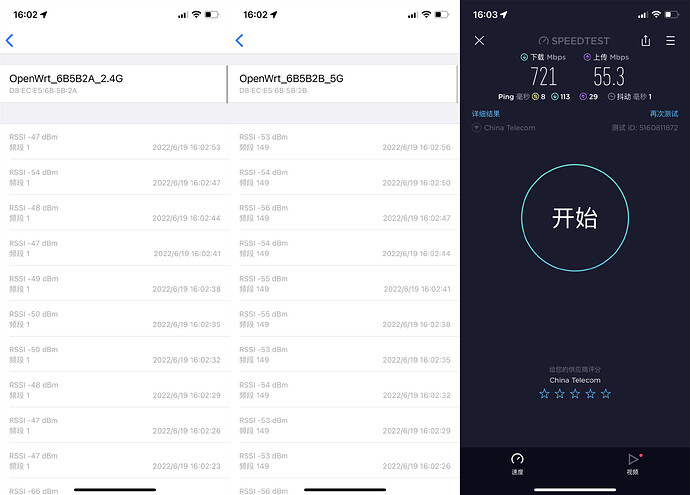

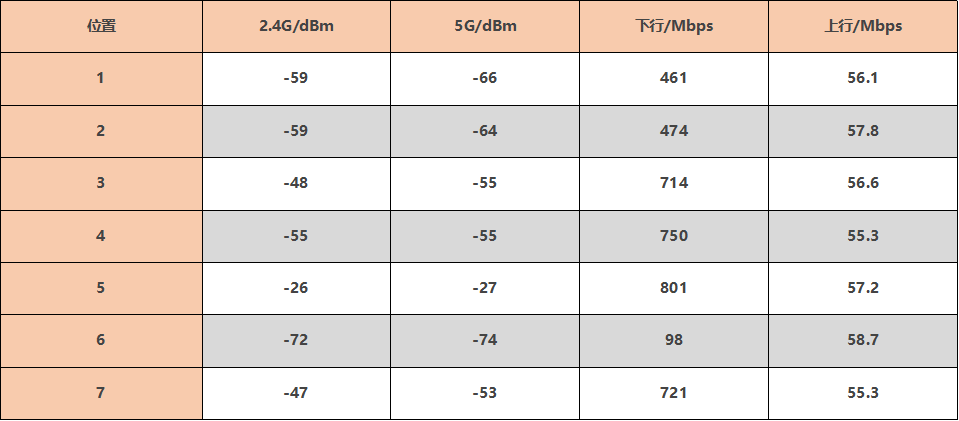

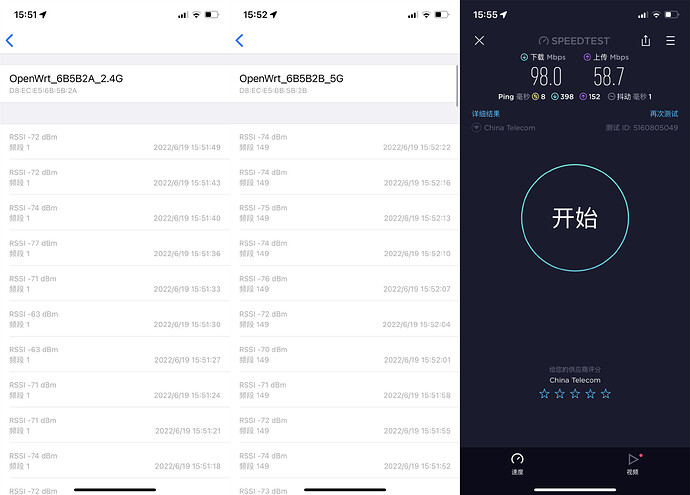

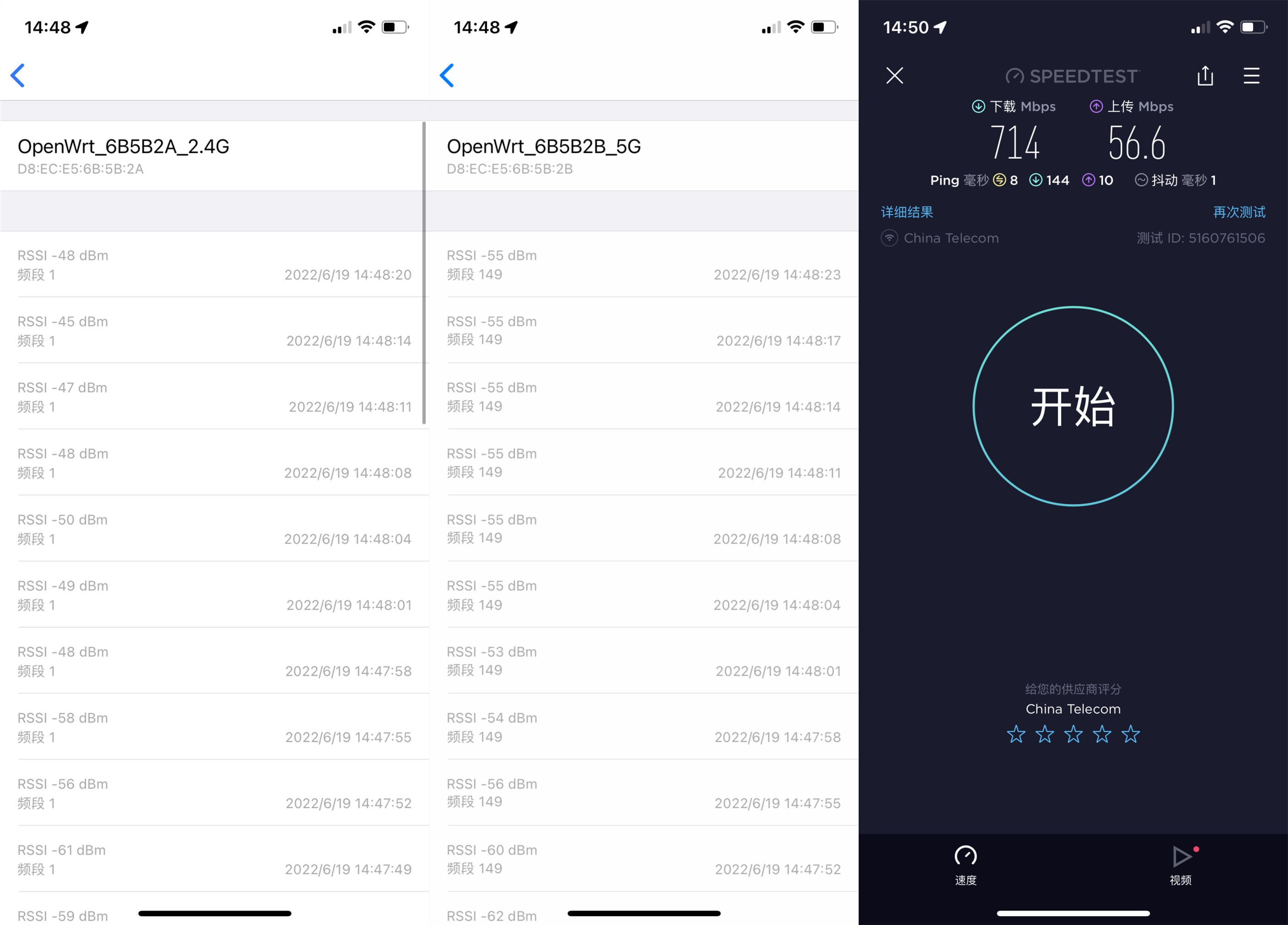

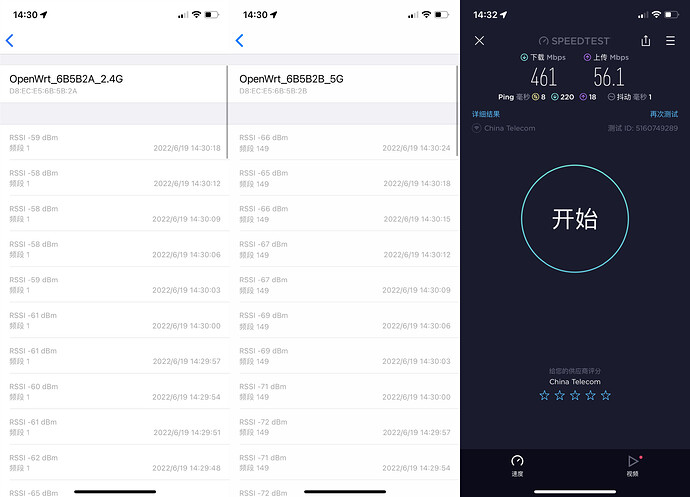

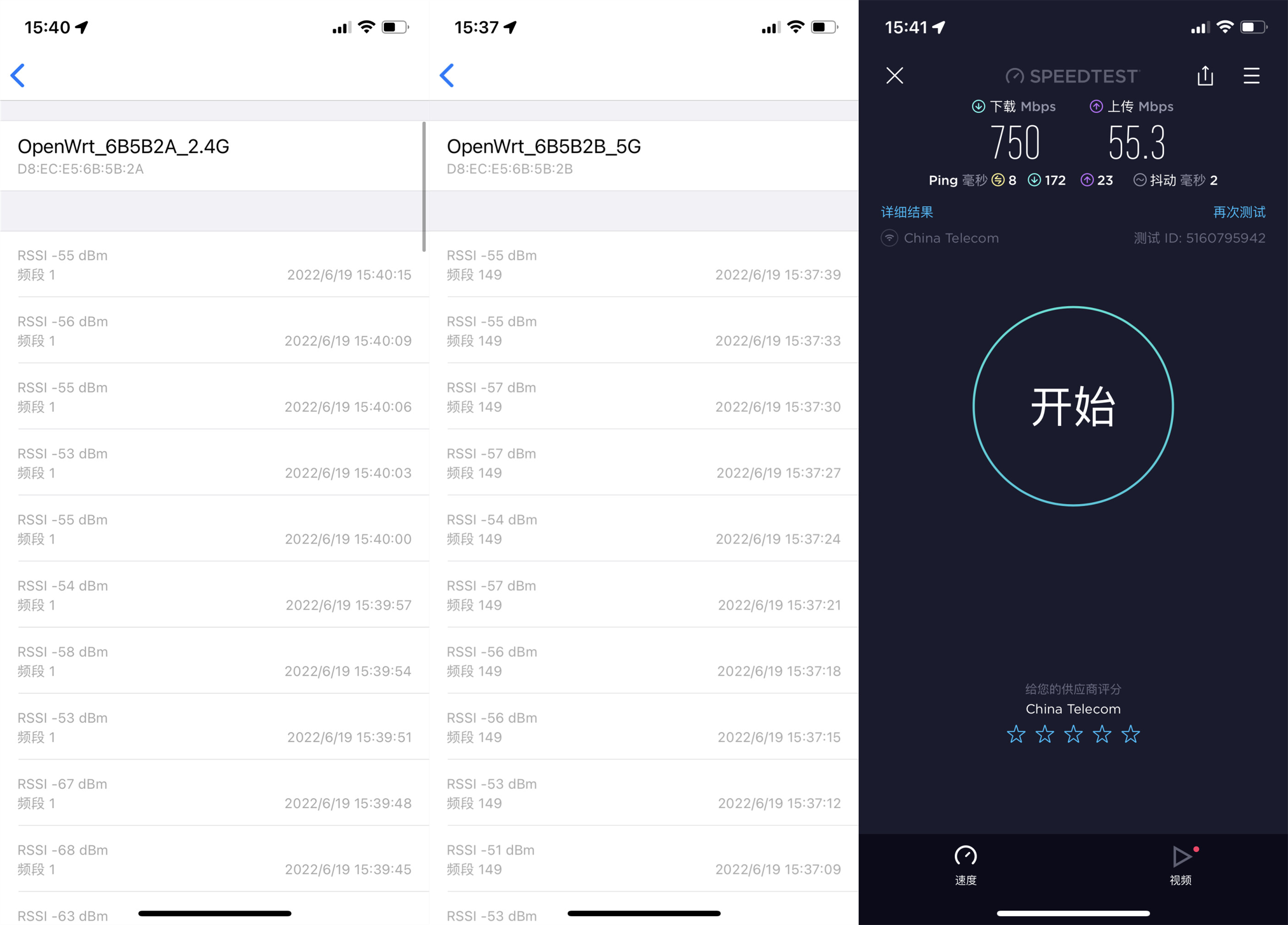

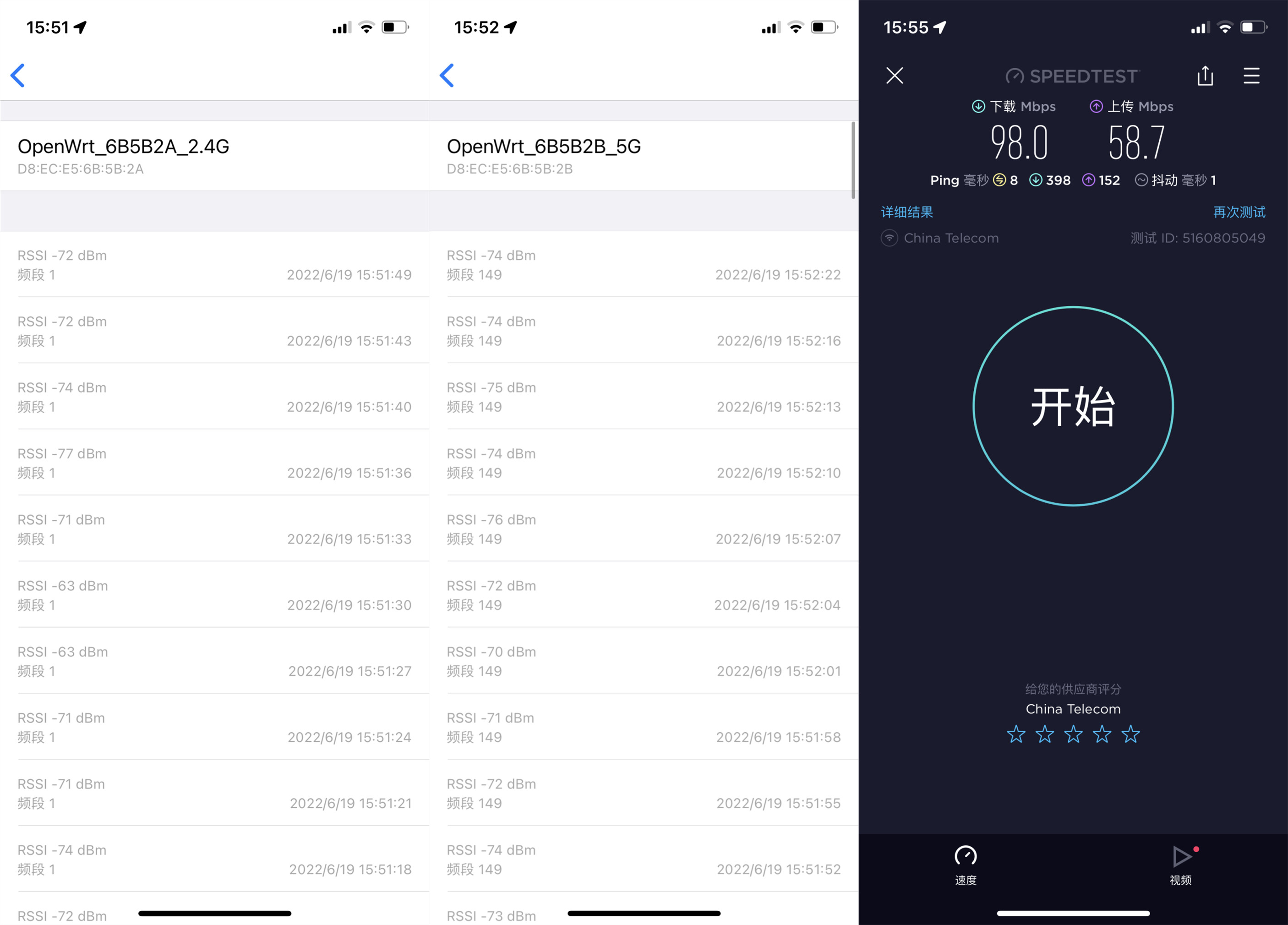

▲1号位置处2.4G、5G信号强度以及Speedtest测试 ▲2号位置处2.4G、5G信号强度以及Speedtest测试 ▲3号位置处2.4G、5G信号强度以及Speedtest测试 ▲4号位置处2.4G、5G信号强度以及Speedtest测试 ▲5号位置处2.4G、5G信号强度以及Speedtest测试 ▲6号位置处2.4G、5G信号强度以及Speedtest测试 ▲7号位置处2.4G、5G信号强度以及Speedtest测试 ▲数据汇总 ▲图表汇总
温度功耗和噪音

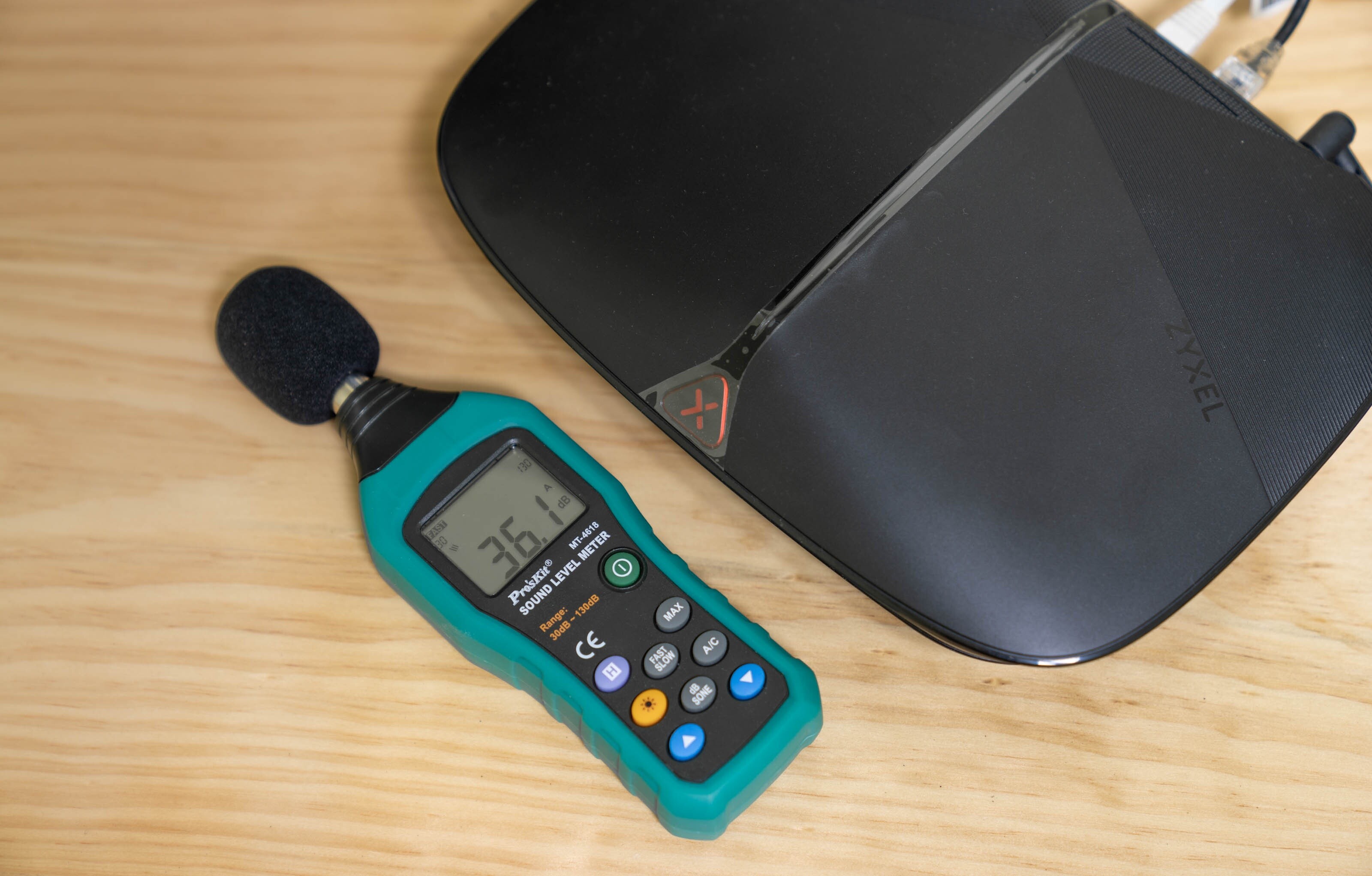

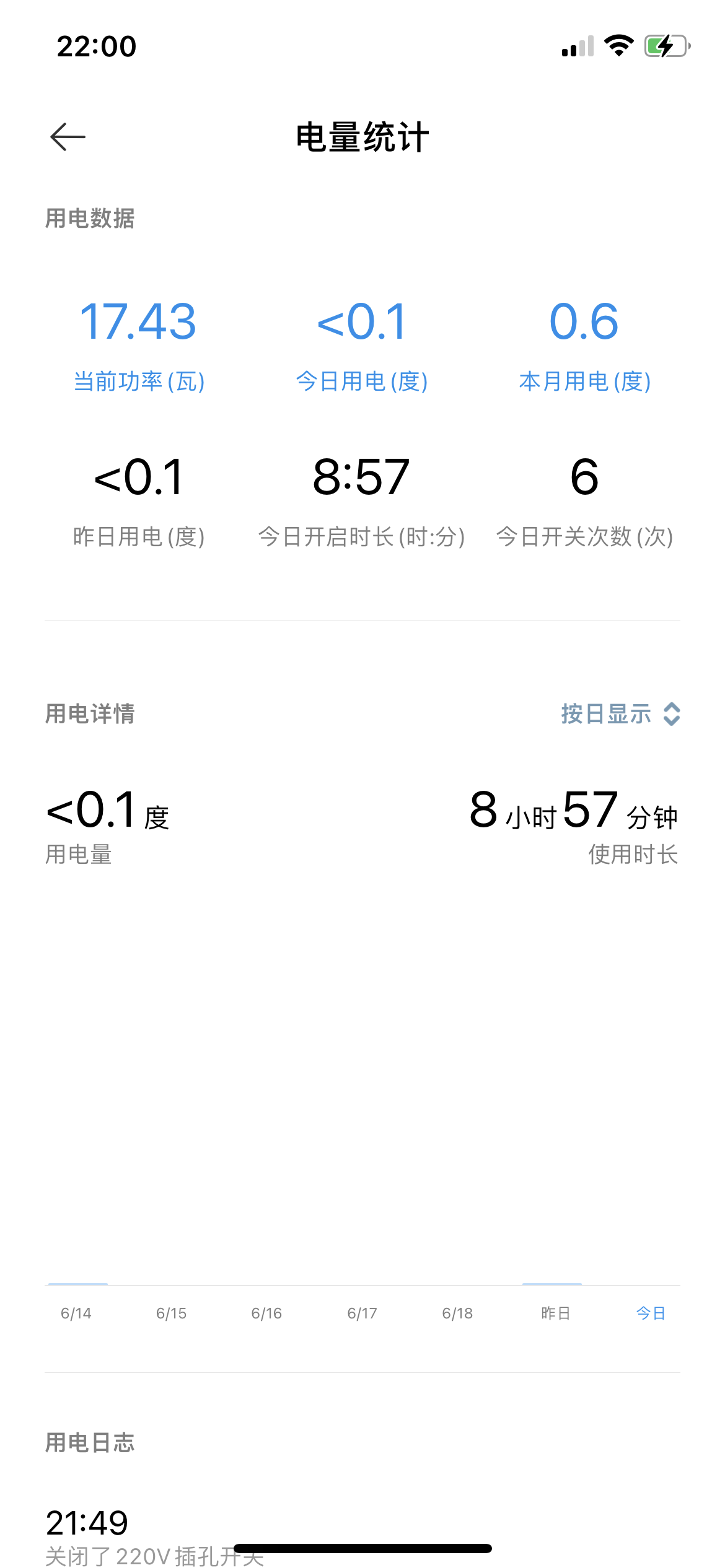

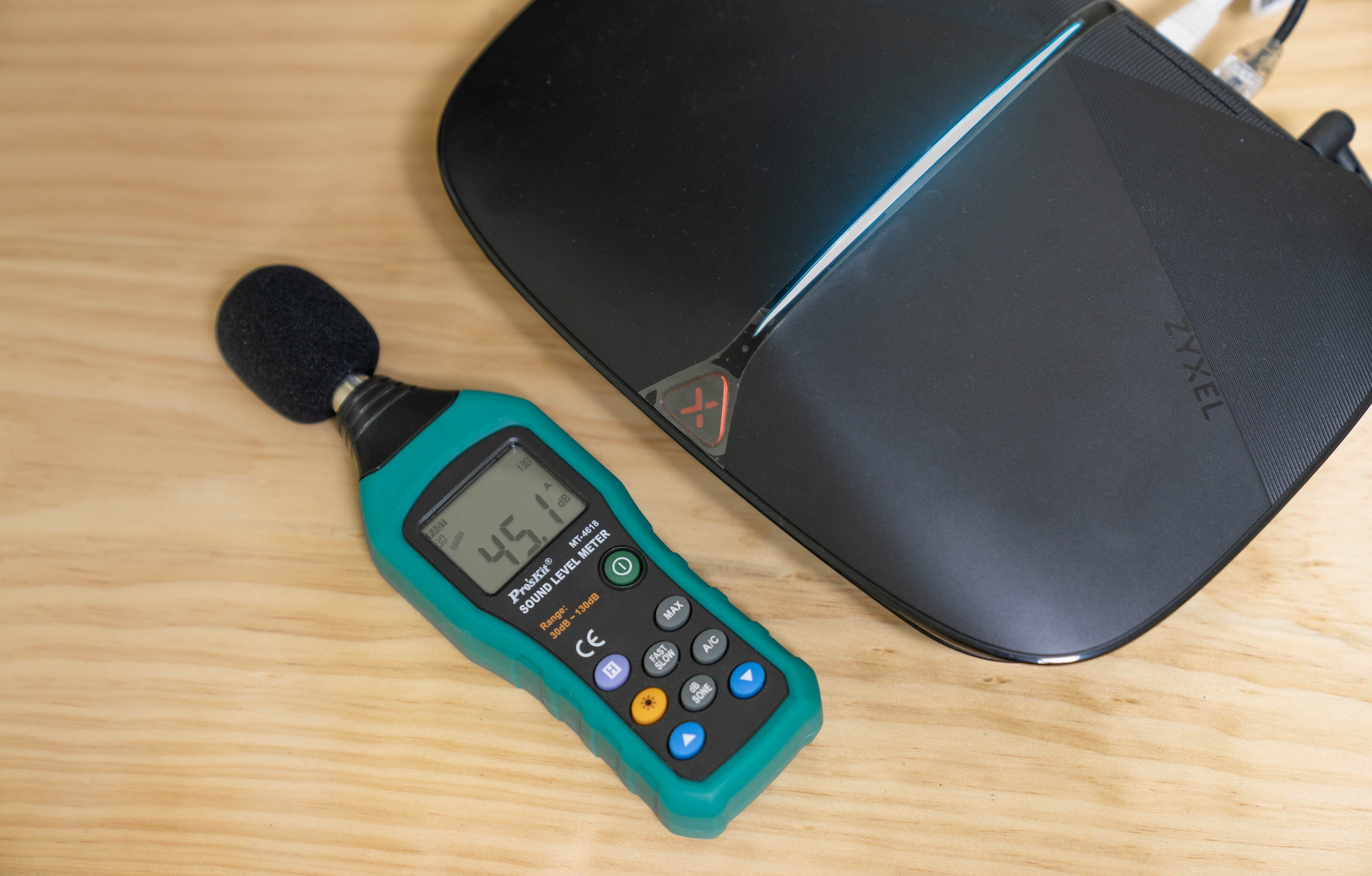

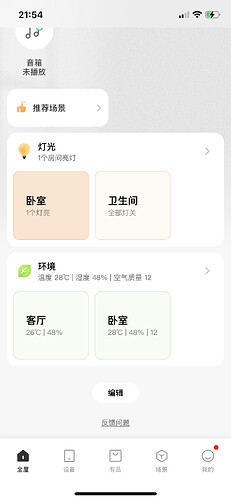

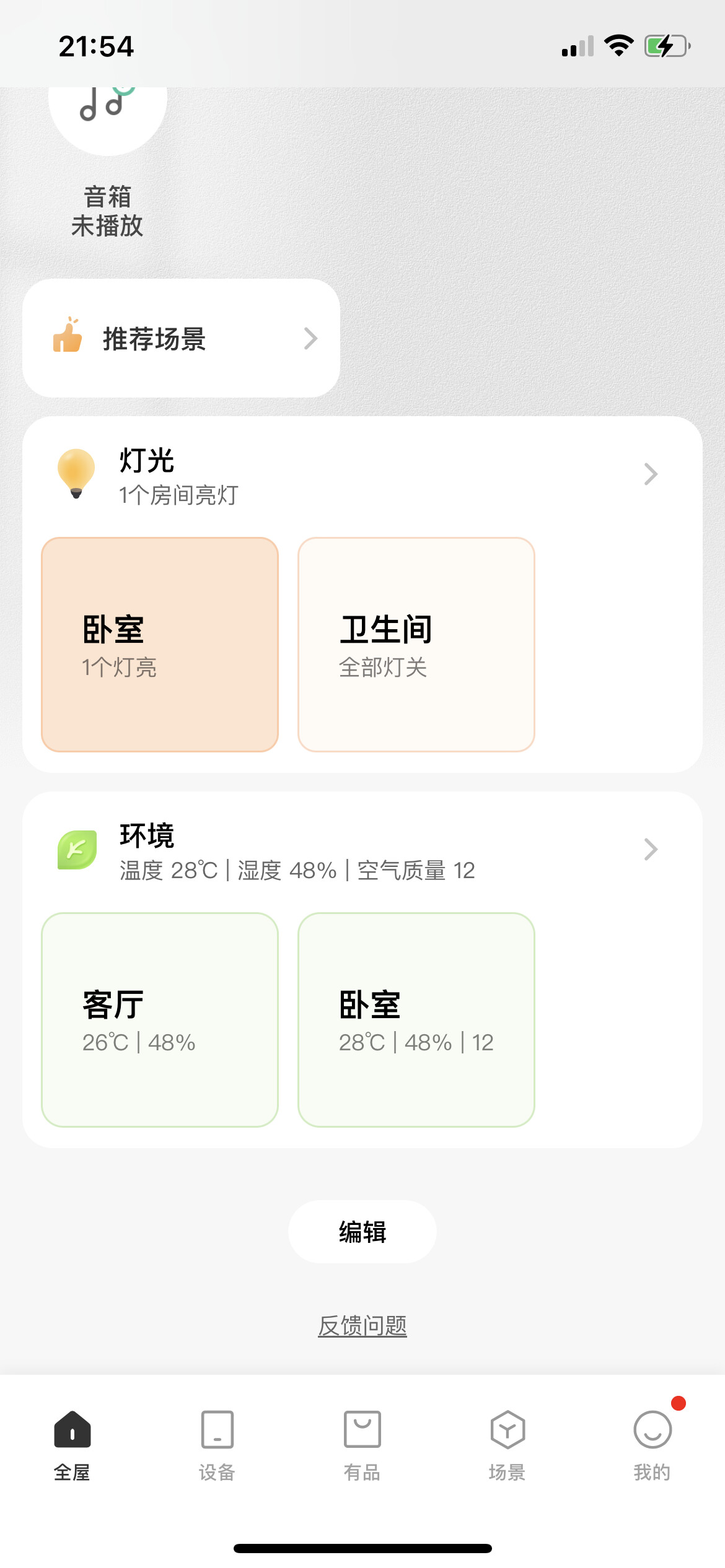

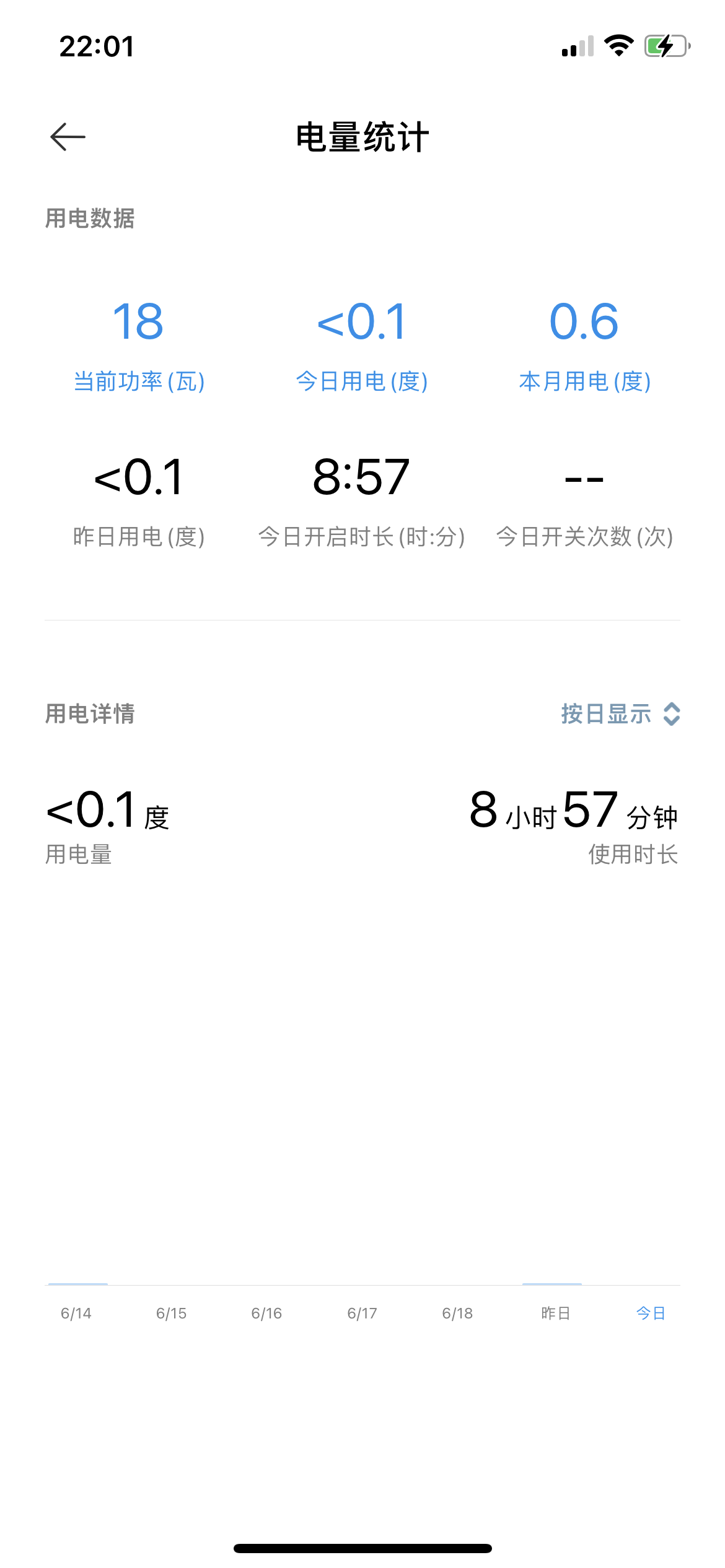

▲室内温度28度左右，湿度48%左右 ▲路由器2.5G WAN口和10G LAN口占用，带机量10台，风扇全开，此时SoC温度在61度左右 ▲此时路由器功耗在18w左右 ▲关闭风扇后，路由器功耗为17.43W左右 ▲关闭风扇20分钟后，SoC温度在75度左右；等SoC温度达到80度后风扇会自行启动进行降温 ▲环境噪音在36.1dB左右 ▲路由器运行打开风扇后噪音在45.1dB左右
总结
▲从拆解来看，ZyXEL ARMOR G5的主要芯片都位于PCB背面，从散热角度而言，个人认为ZyXEL ARMOR G5无线路由器更适合吸顶安装优点
•配备了2.5GbE WAN口和10GbE LAN口，可以实现更高的链接速率
•可以刷入OpenWrt固件实现更多的功能
•可以自由设定无线发射功率，5G最高可以达到30dBm的发射功率，覆盖范围进一步提升
缺点
•定制的OpenWrt固件部分栏目显示错误，例如LED配置其实应该是风扇配置；OpenWrt固件下路由器的LED灯暂时无法设定等等
对比

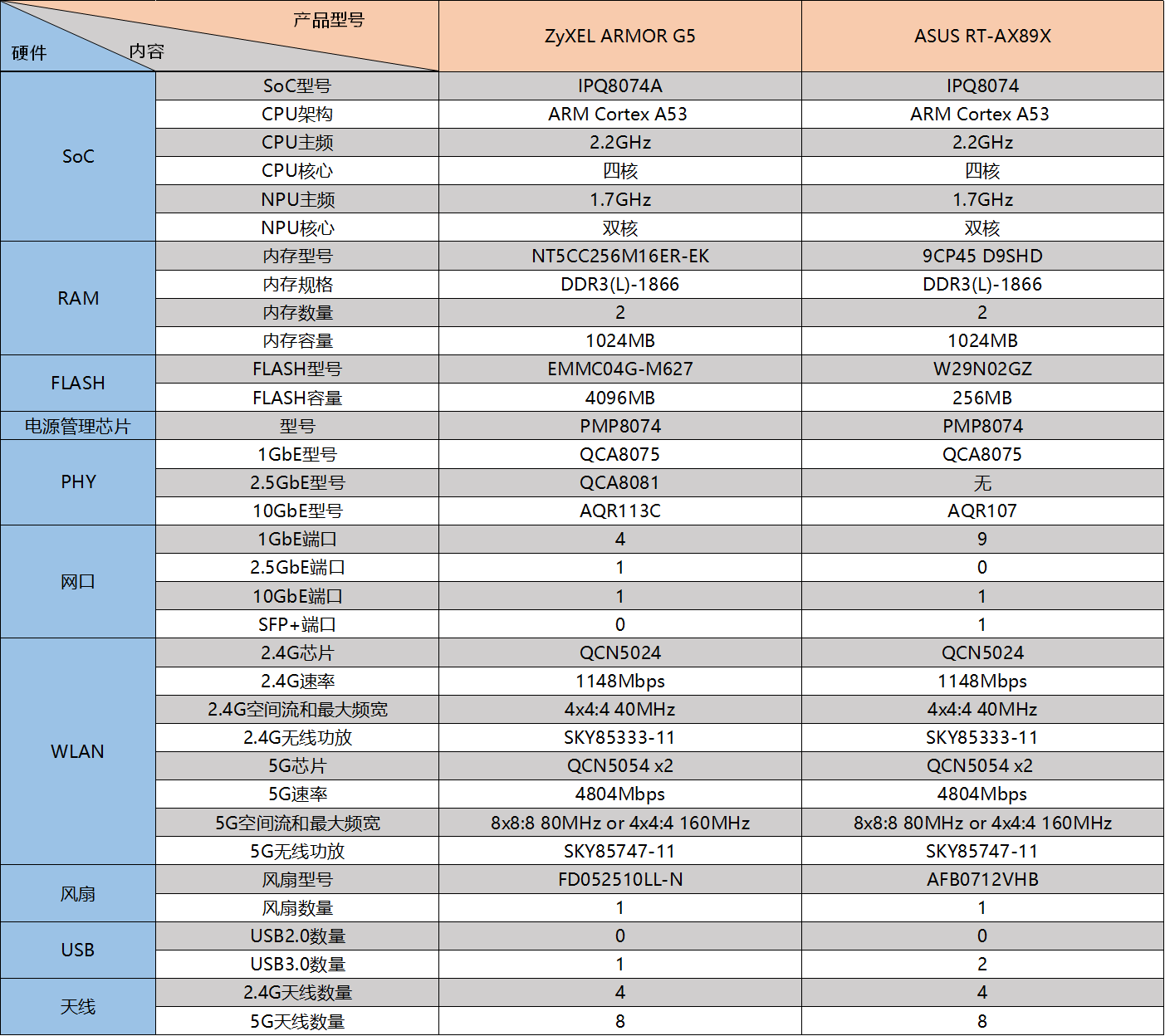

▲和RT-AX89X对比下，IPQ8074目前只能实现下行OFDMA和下行MU-MIMO功能，IPQ8074A则能实现上下行OFDMA和MU-MIMO功能
