前言：中端主板的均衡之道
在AMD AM5平台逐渐普及的当下，一款兼具颜值、性能与扩展性的中端主板成为众多 DIY 玩家的追求。七彩虹 CVN B850M GAMING FROZEN V14A战列舰作为面向主流市场的产品，凭借白色定制设计、强化供电与丰富拓展能力，在中端市场占据了一席之地。我们之前对七彩虹CVN X870 ARK FROZEN V14方舟主板进行了评测，其“全电竞配置”理念给我们留下了深刻的印象。今天，我们再次将目光投向这款CVN B850M GAMING FROZEN V14A战列舰主板，它以“均衡至上”为设计理念，我们将通过评测来验证它是否能够满足中高端游戏玩家和硬件爱好者的期望。

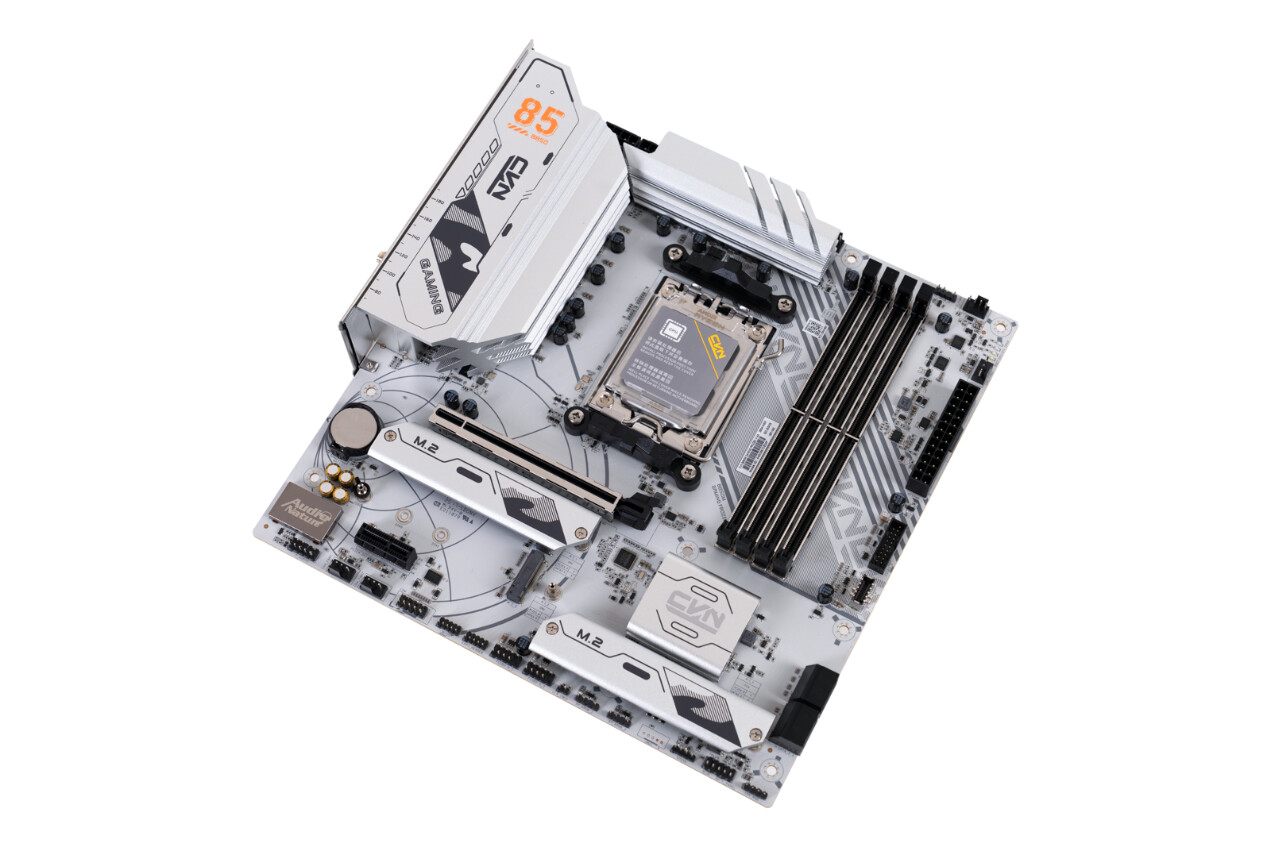

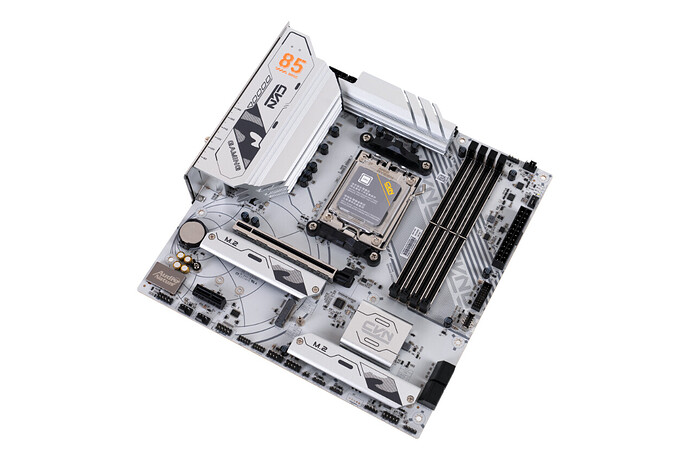

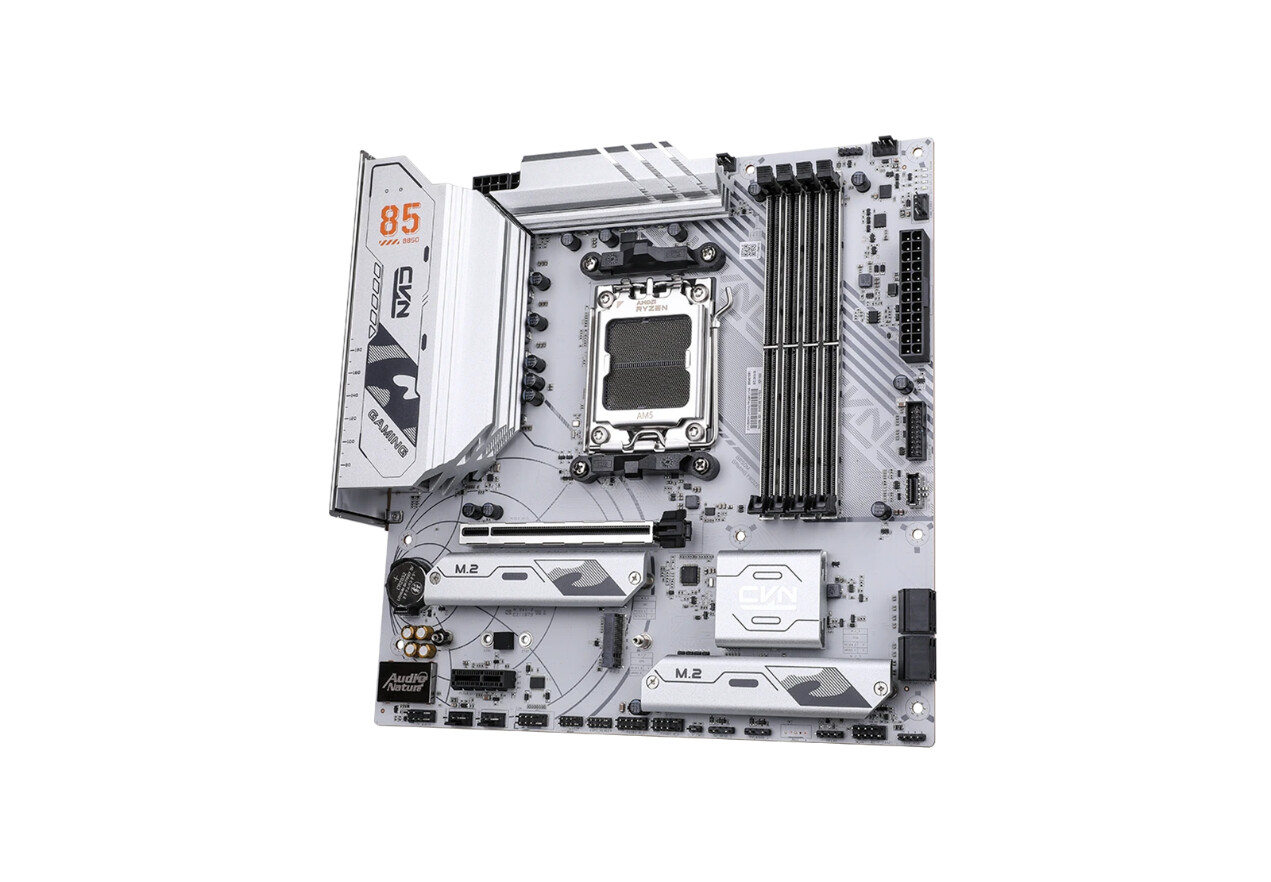

▲CVN B850M GAMING FROZEN V14A战列舰主板采用CVN系列独家定制的白色主题设计，从PCB底色采用哑光白配色，搭配银色金属质感的散热装甲，整体风格简约冷峻，非常适合打造白色主题装机方案。
外观设计：白色美学与寒霜散热的完美融合

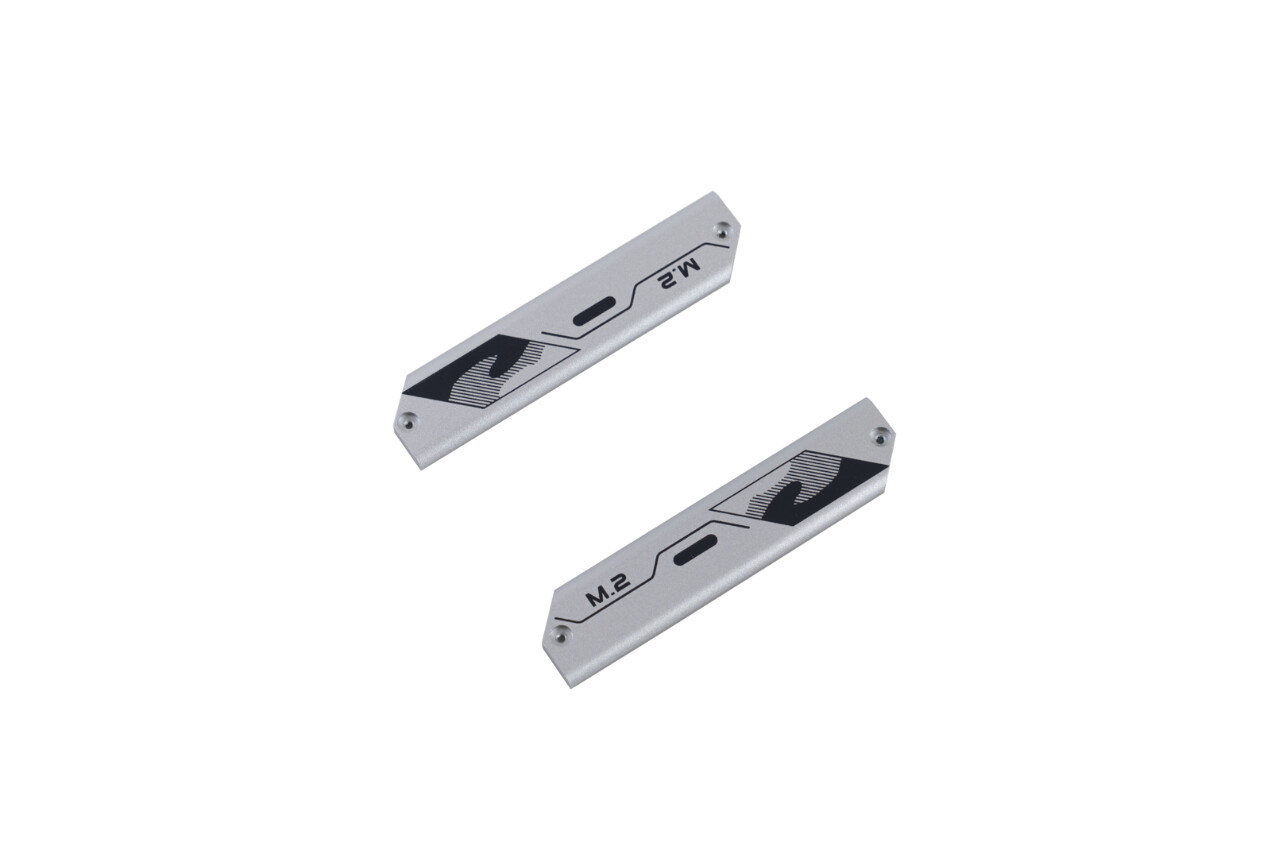

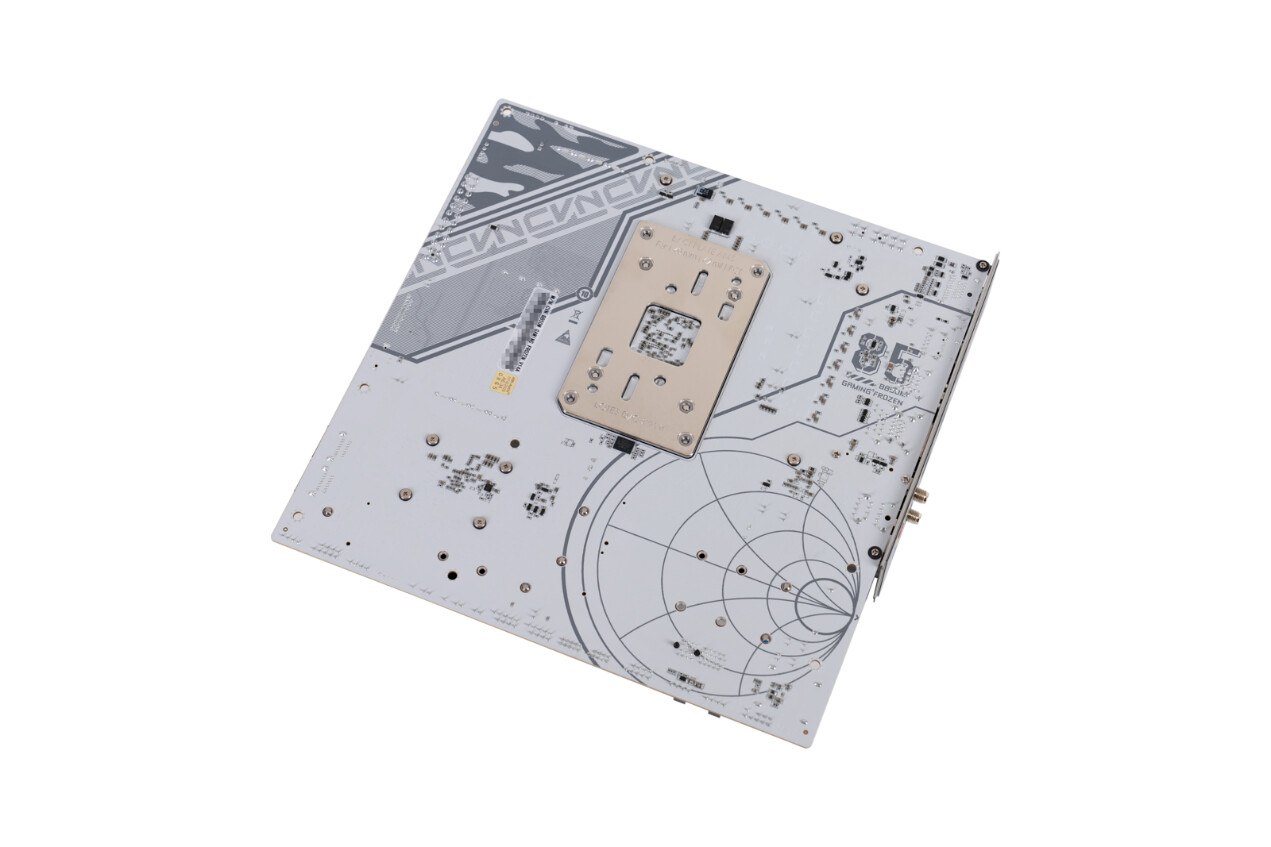

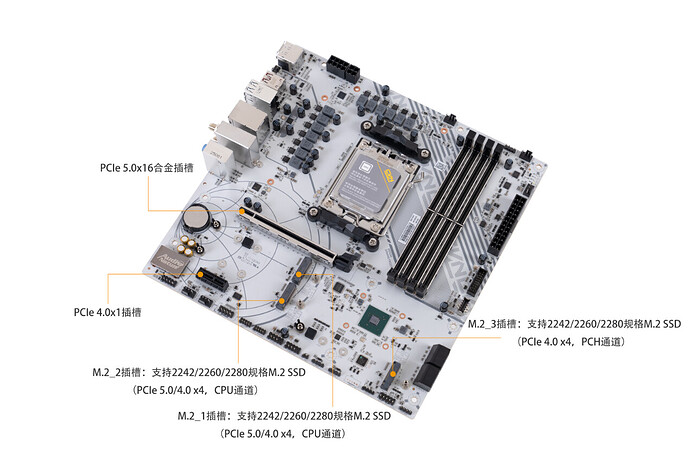

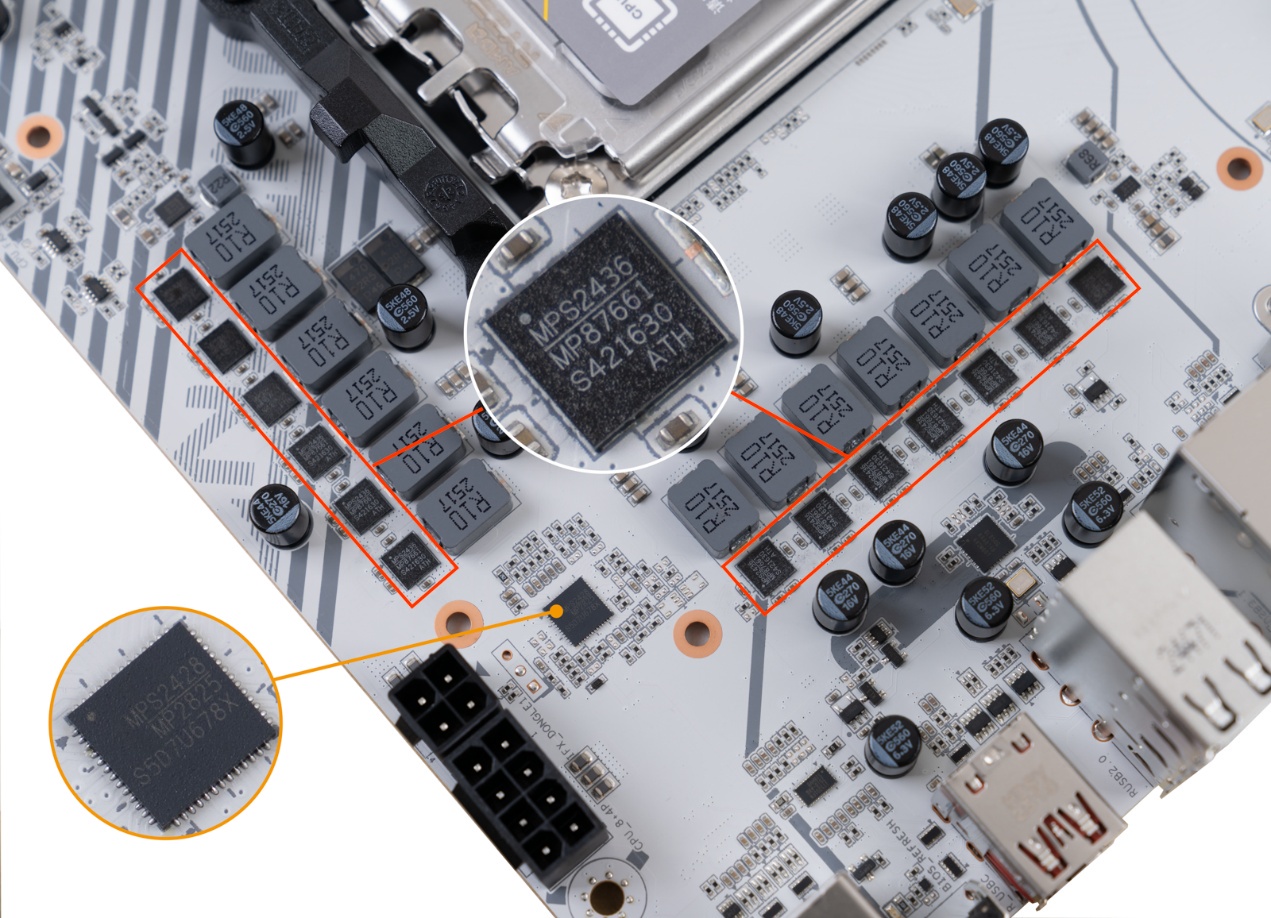

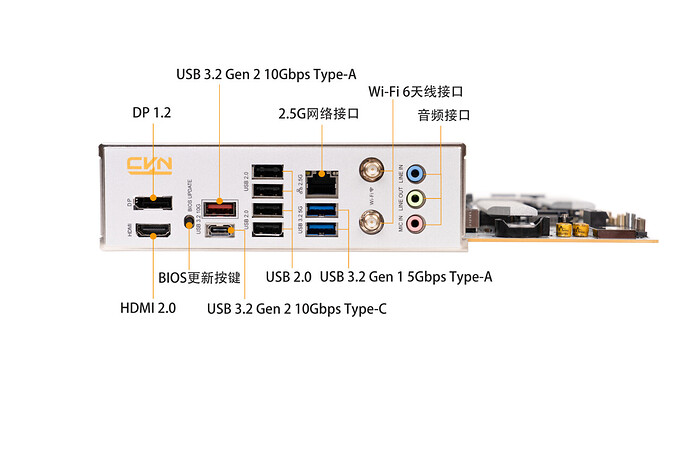

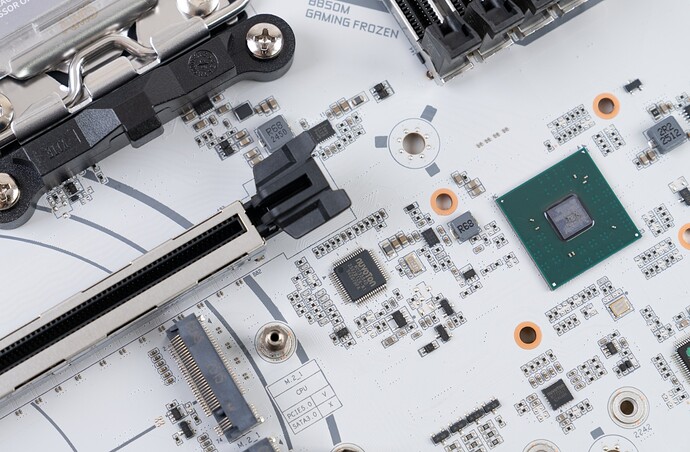

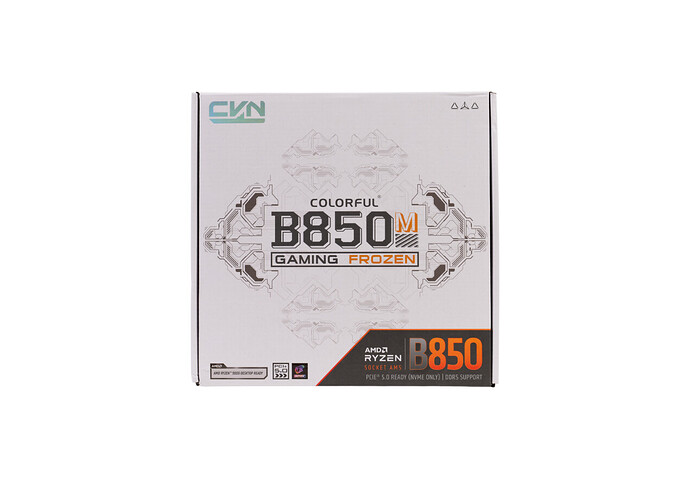

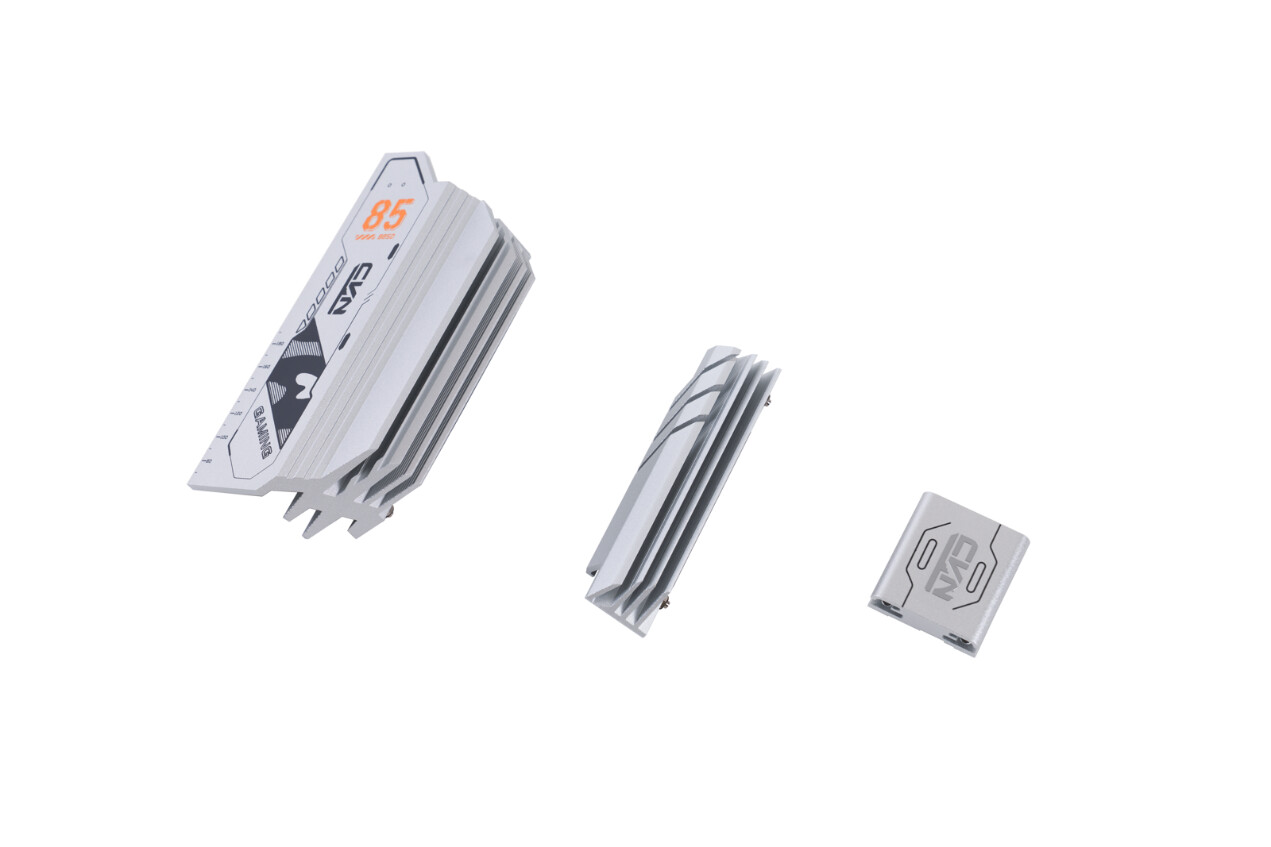

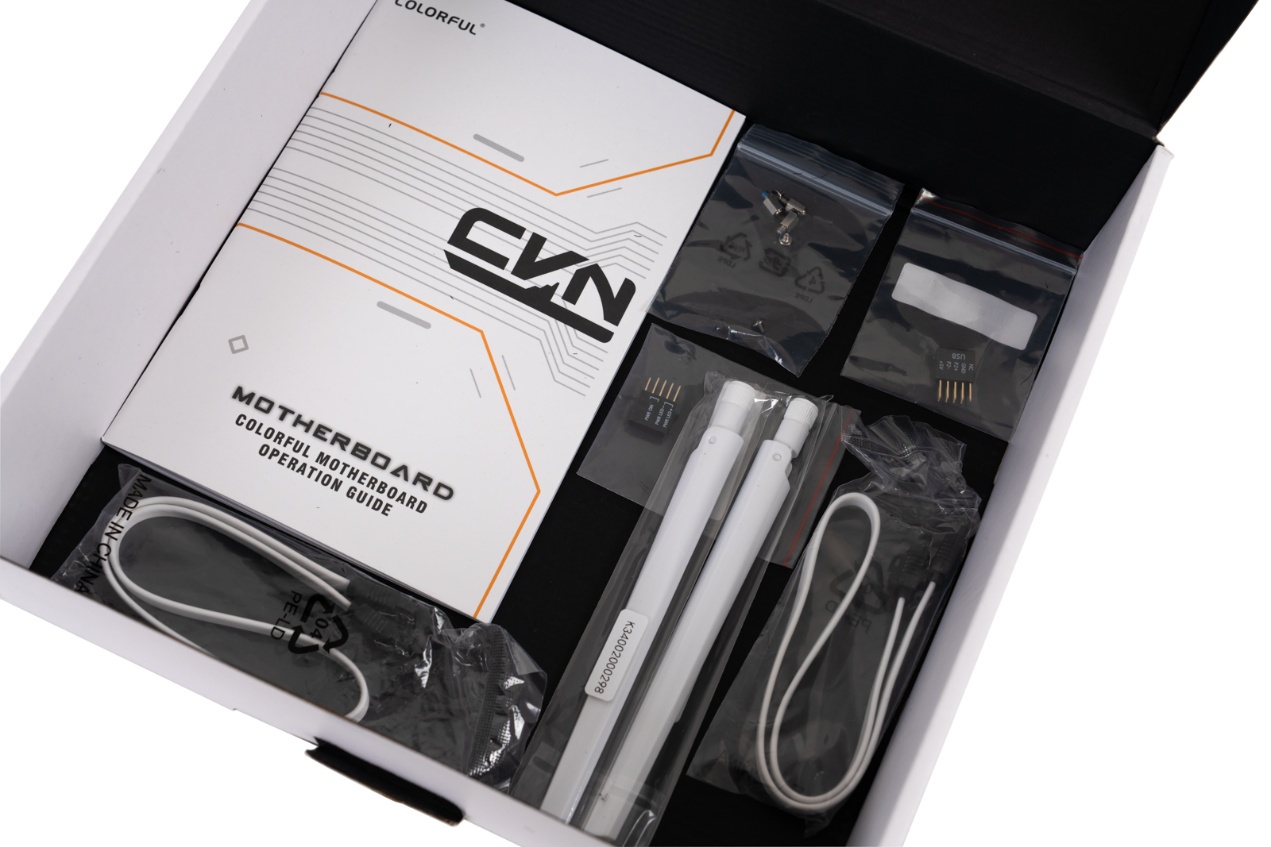

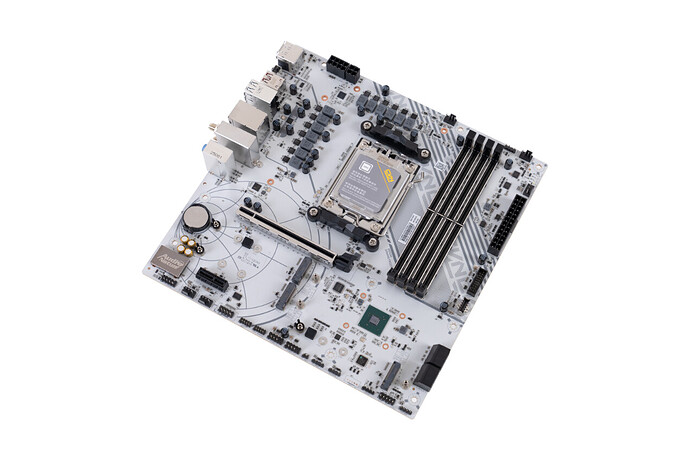

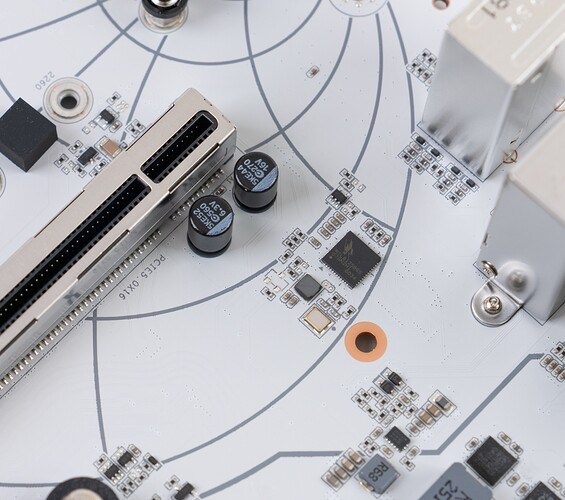

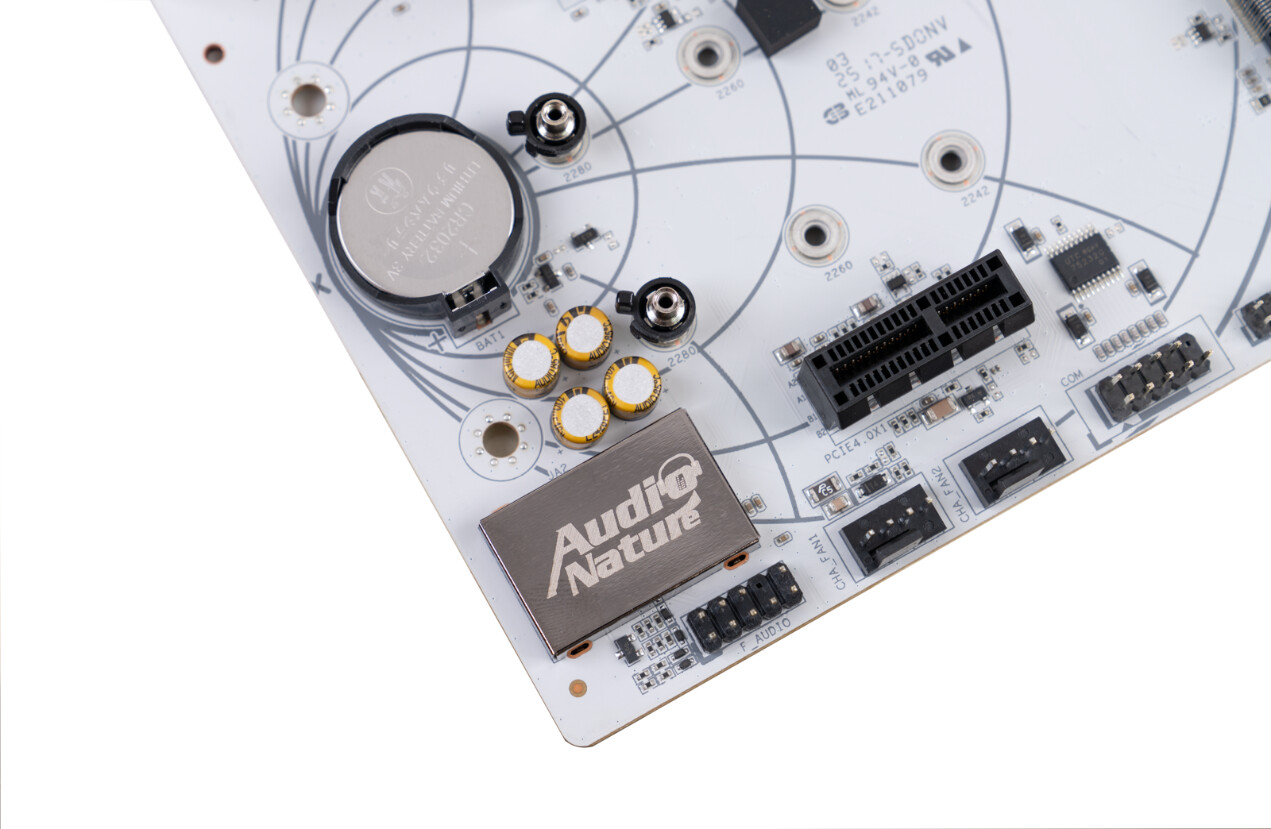

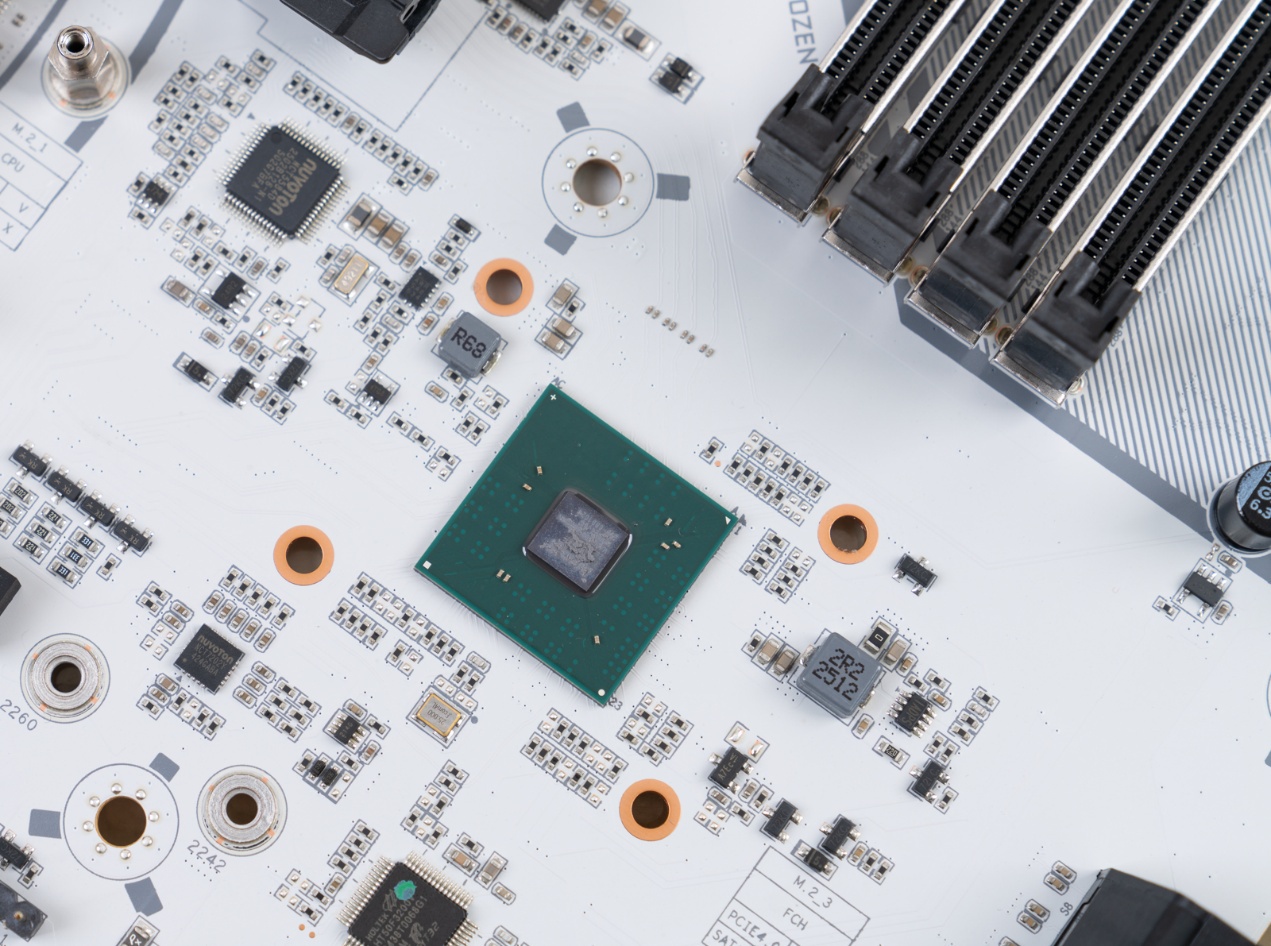

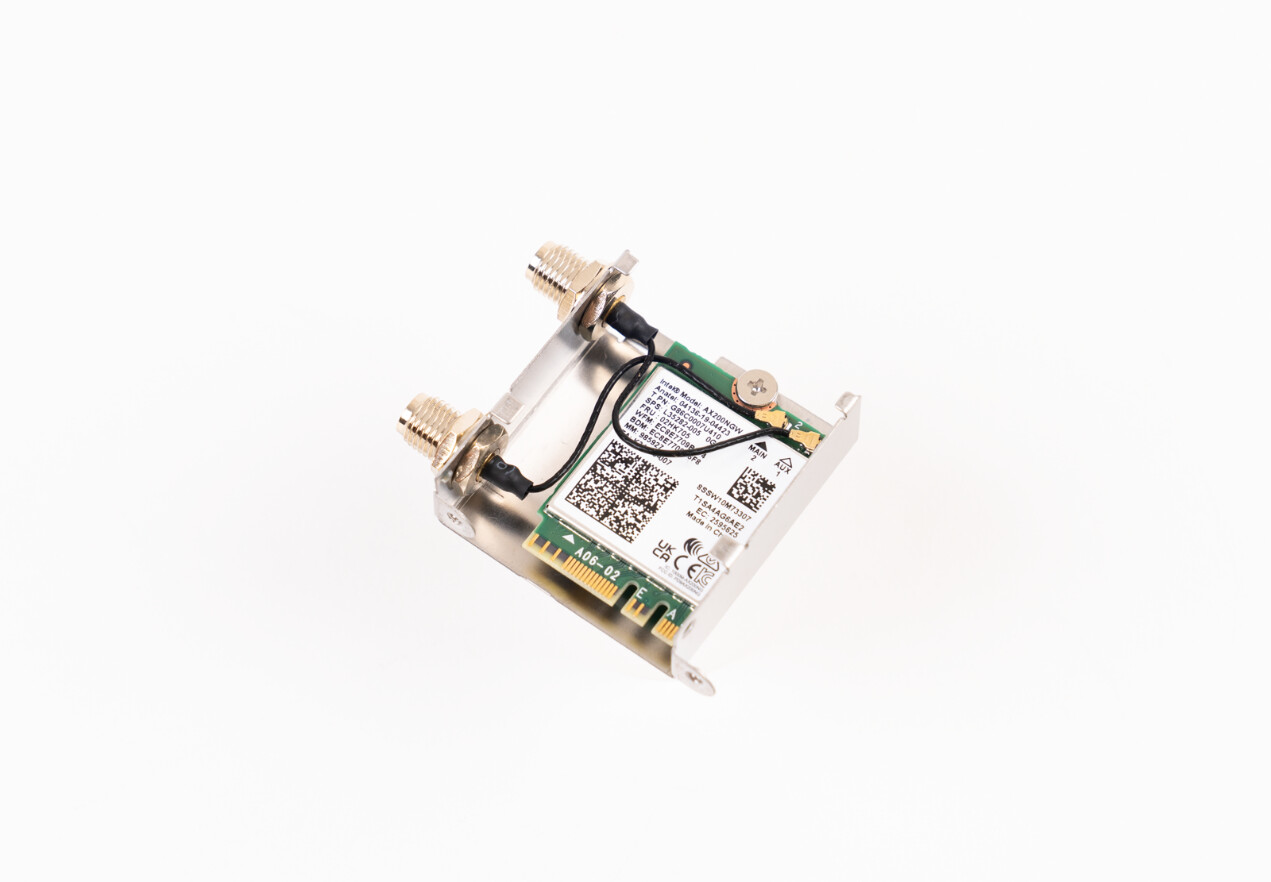

▲七彩虹CVN B850M GAMING FROZEN V14A战列舰主板的包装盒，采用白色为主色调，搭配橙色进行点缀。盒面清晰呈现 “COLORFUL B850M GAMING FROZEN” 字样，设计风格简约。 ▲所有配件一览。主板说明书，提供中英两种语言版本，详细介绍了主板的各项功能、安装步骤和使用指南；M.2 SSD螺柱与螺丝，用于固定M.2 SSD；前置USB 2.0扩展插针可以方便连接前置USB 2.0接口；前置面板扩展插针用于连接前置音频和电源开关等面板；两根SATA线，用于连接SATA硬盘；两个白色WiFi天线，保障无线网络信号稳定传输。 ▲CVN B850M GAMING FROZEN V14A战列舰主板采用MATX版型，尺寸为245mm x 245mm，浅灰色的PCB搭配钛灰色寒霜散热装甲，视觉上呈现出冷酷的工业美学。散热马甲内侧使用CNC工艺切割出CVN冰片复合沟槽，既提升了热量传导效率，强化散热表现，又以军工级精细质感，为整机颜值与性能加成。 ▲主板背面搭载高性能片式聚合物电容，这类电容凭借极低ESR值，可有效抑制电源纹波。即便像 AMD 锐龙 9 9950X3D 这类高性能CPU满负荷运行，也能保障供电稳定。同时，主板右下角融入几何图案装饰，在强化电路布局功能性的基础上，增添视觉层次感，让主板背面兼具实用与美观属性。 ▲主板IO接口一览；CVN B850M GAMING FROZEN V14A战列舰主板通过丰富的I/O接口设计，满足用户在显示输出、数据传输、网络连接和音频处理等多方面的需求，为用户提供了一站式的连接解决方案。 ▲拆除主板正面所有散热装甲，经阳极氧化工艺处理的装甲，金属质感浓郁。这些散热装甲精准覆盖芯片组、供电模块、M.2 SSD 等主板关键发热区域，保障高负载运行时各部件性能稳定，让硬件 “冷静” 输出实力。 ▲拆除了散热装甲的CVN B850M GAMING FROZEN V14A战列舰主板正面一览；主板采用8层服务器级PCB，显卡所在的PCIe x16插槽做了合金加固。内存拓展上，四条内存槽均以金属加固，触点镀金，保障长期稳定。单边卡口设计让内存插入即稳固锁定，简化安装。支持XMP/EXPO 技术，结合第二代CVN布线，可深度释放内存性能，双通道最高达8400MHz，兼顾实用扩容与出色超频表现。 ▲主板 PCIe 通道布局如图所示，PCIe 5.0 功能的启用依赖于所搭配CPU的支持，不同 CPU 对PCIe 5.0的适配性存在差异，装机时需留意CPU规格，以充分发挥主板PCIe通道的性能潜力。 ▲主板CPU供电采用8 + 4Pin实心供电端子，可提供稳定电流，降低电压降，保障 CPU 高负载运行稳定。供电方案为10 + 2 + 1相强化设计，PWM主控芯片选用MPS的MP2825，DrMOS芯片采用MPS的MP87661，单颗最大支持60A电流。 ▲GL850G是一款由创惟半导体（Genesys Logic）推出的USB2.0 HUB控制器芯片，该芯片具有低功耗、低成本及符合USB2.0规范的特点，支持4/3/2个下游端口配置，为主板背后的4个USB2.0接口提供支持。 ▲RTL8125B，2.5Gbps网卡芯片，支持2.5G/1000/100/10Mbps自适应速率，为主板背面的RJ45端口提供支持。 ▲声卡采用的是Realtek ALC897高保真解码芯片，支持5.1声道，外部用金属罩屏蔽，在屏蔽罩上方是4颗高品质音频电容。 ▲NuvoTon NCT5584D，该芯片负责监控主板的实时运行状态，确保系统稳定运行。 ▲AMD B850芯片组。 ▲HT50F3200V 芯片承担ARGB灯效控制，精准调控灯光色彩、模式与同步效果。 ▲无线网卡型号是Intel AX200，支持WiFi6，可以实现高速稳定的无线连接。

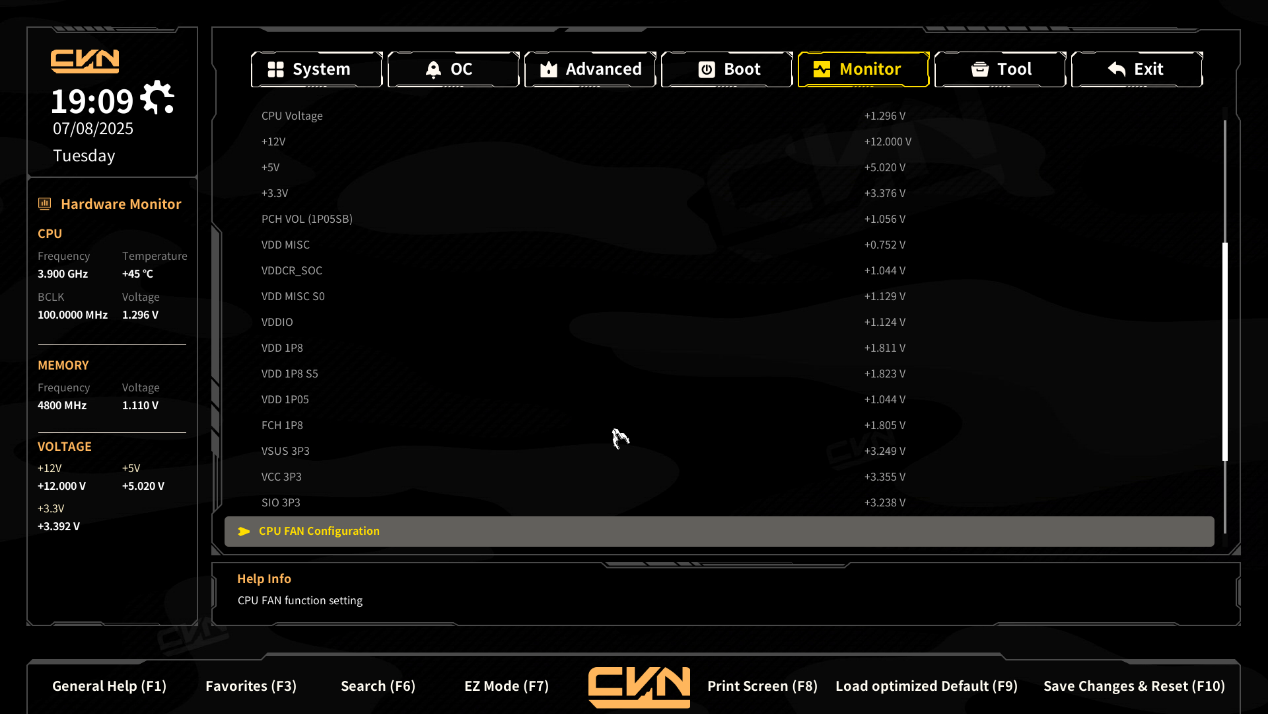

BIOS：交互优化，小白也能轻松上手

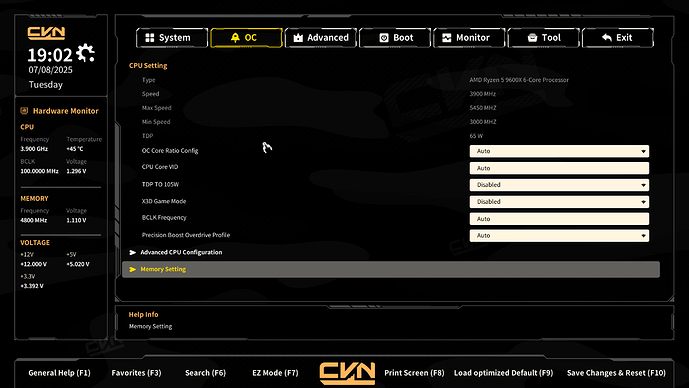

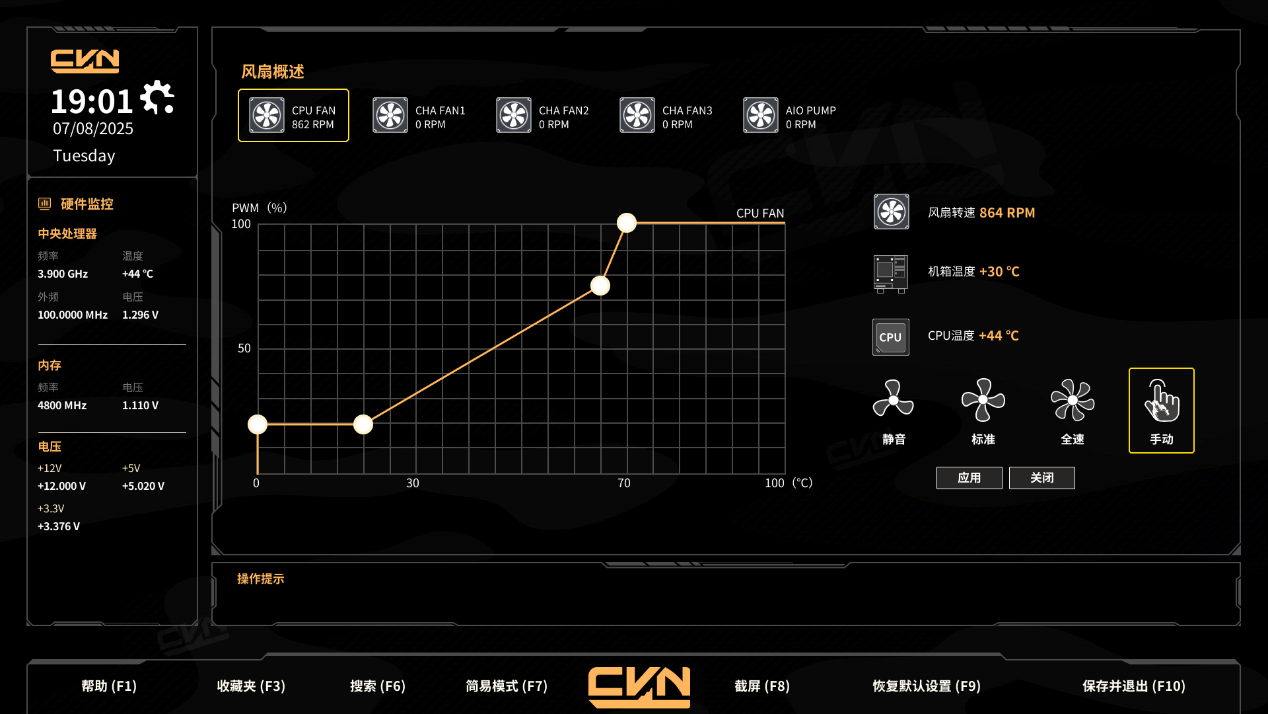

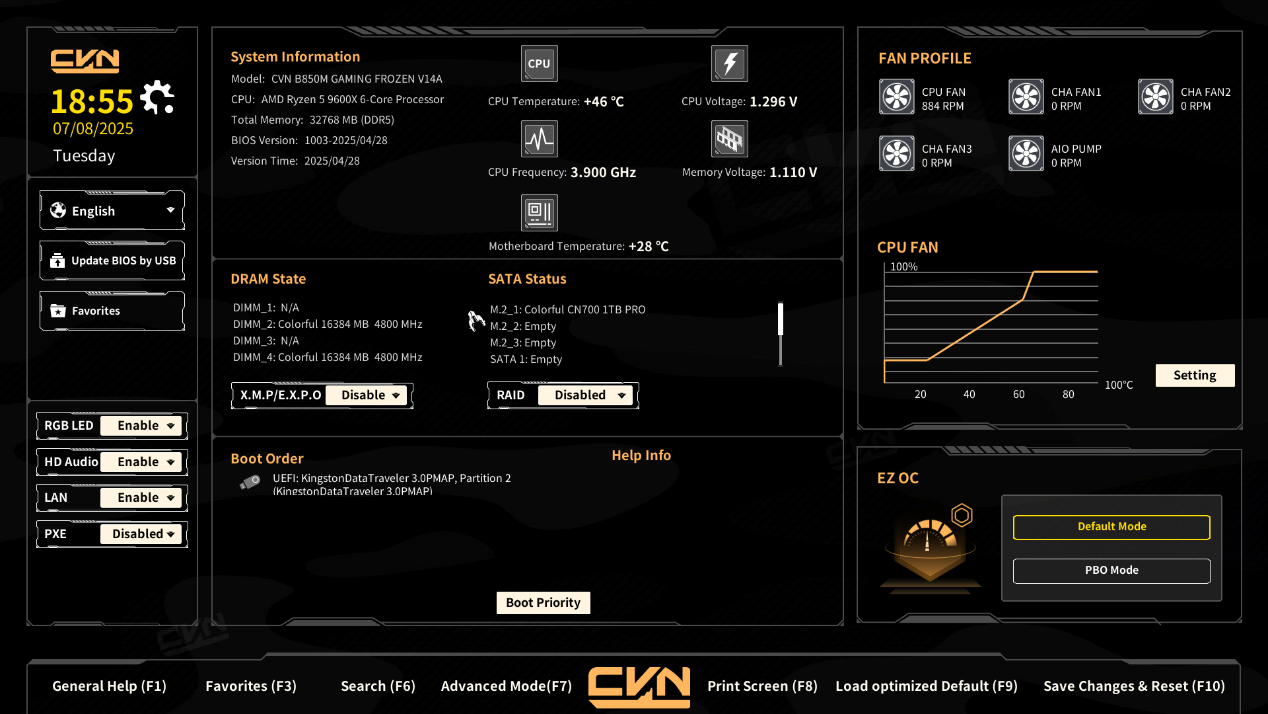

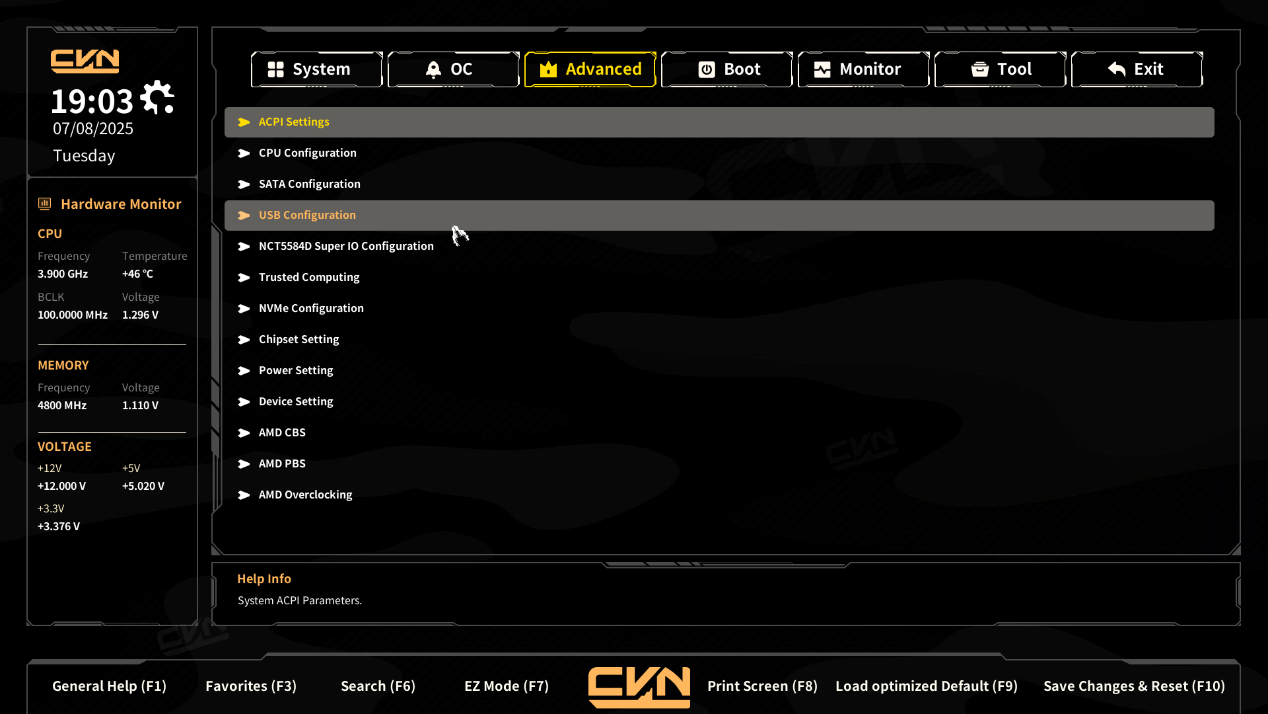

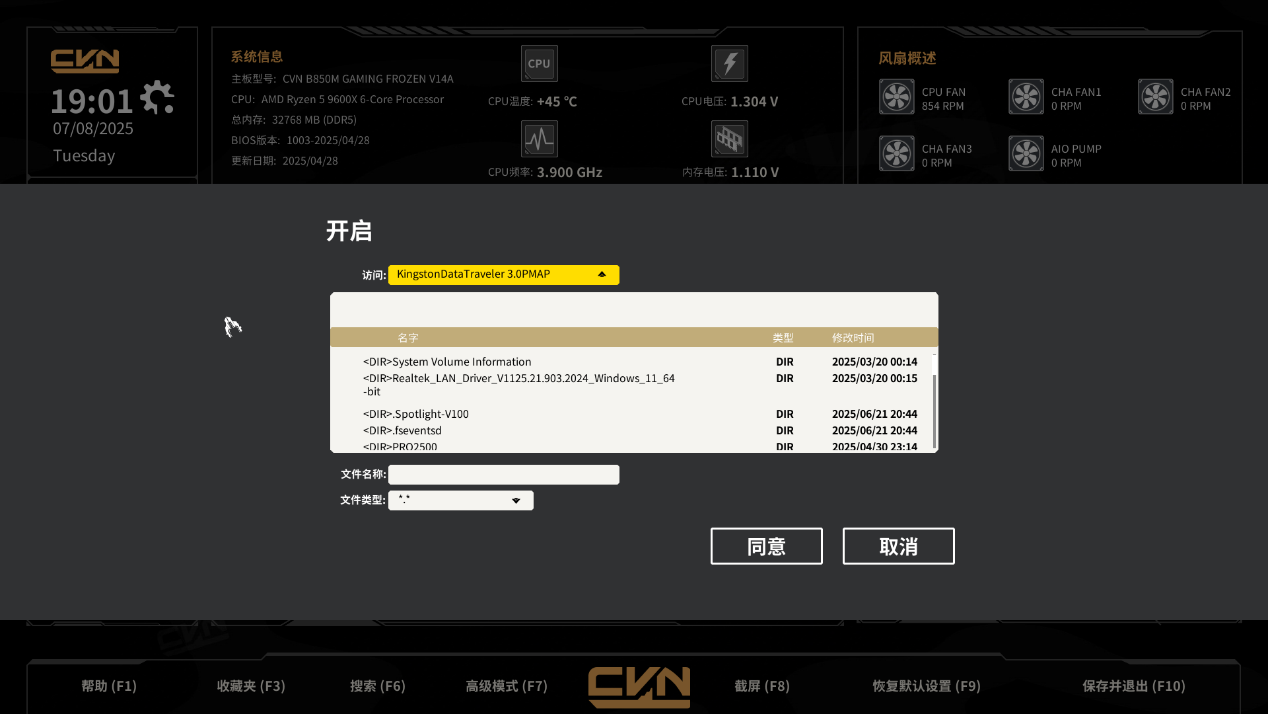

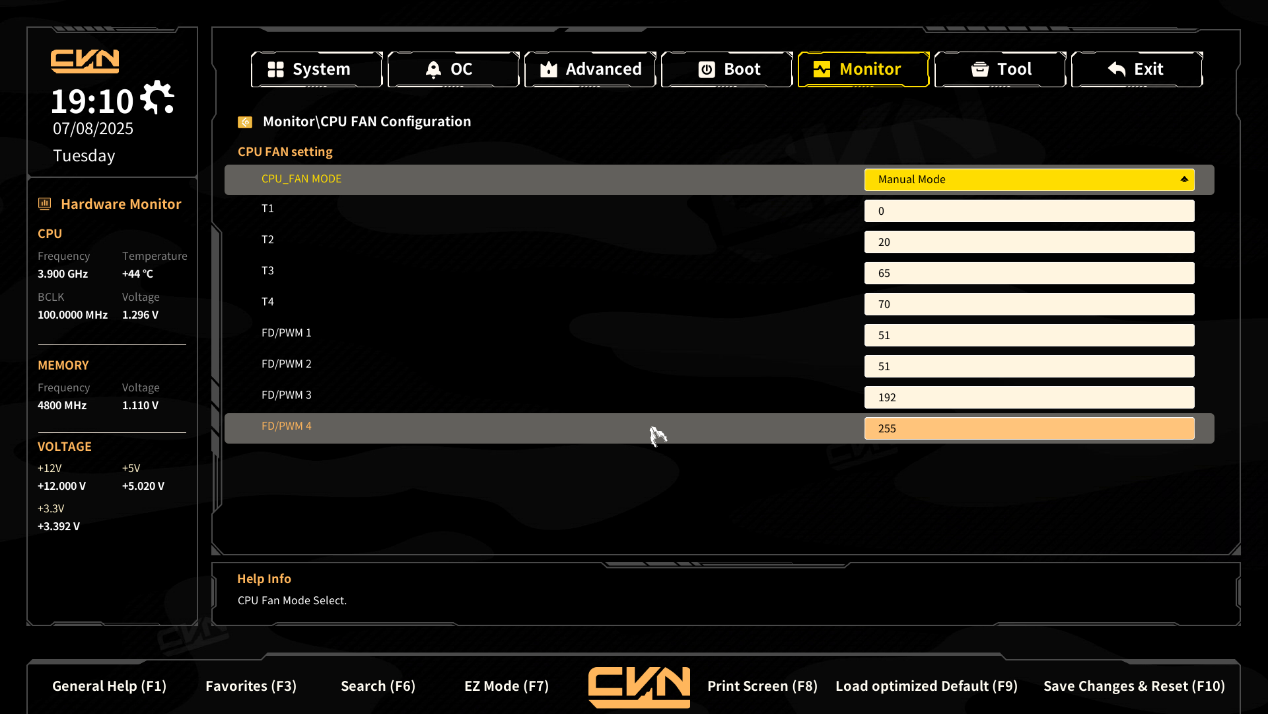

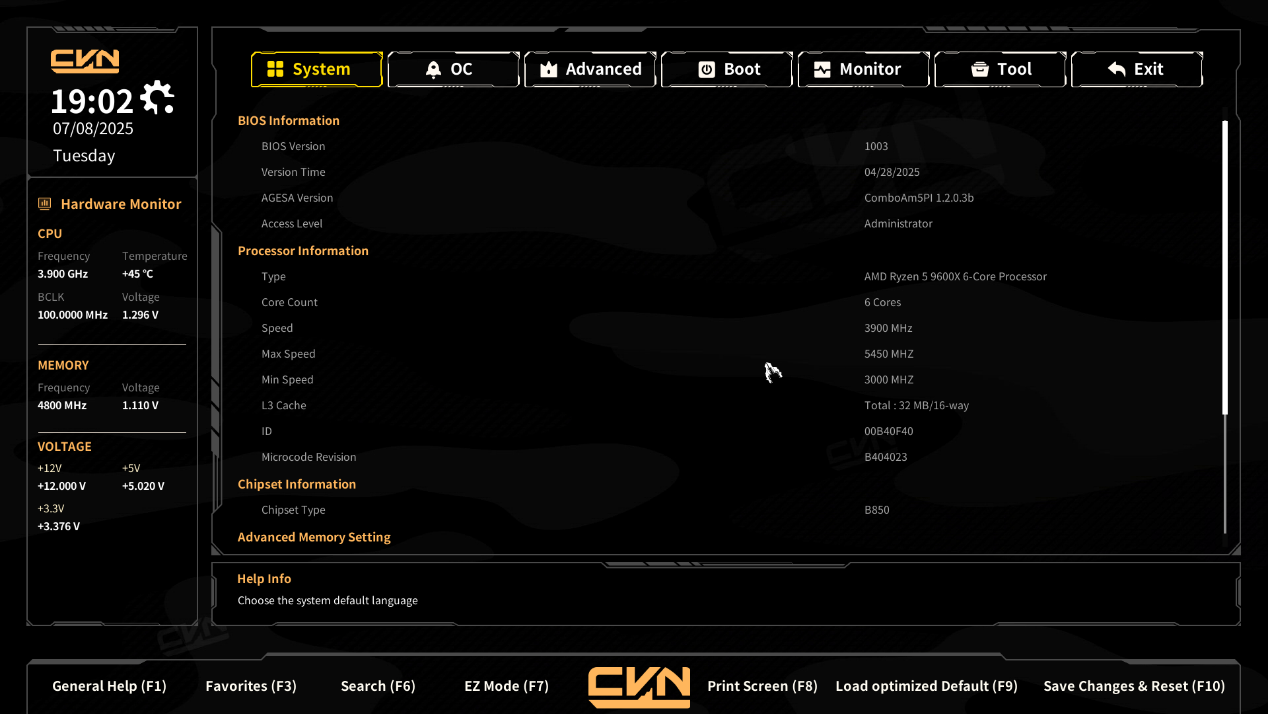

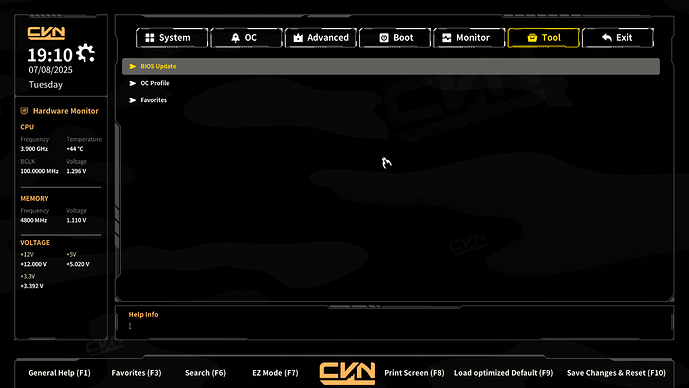

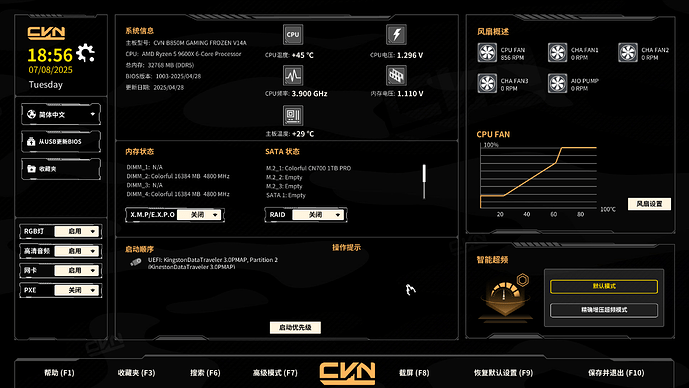

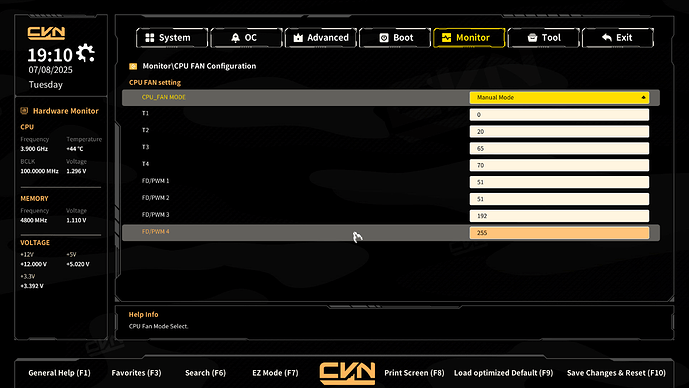

▲开机按Del进入BIOS，首先来到的是EZ模式界面，在这里可以看到当前的硬件信息，对BIOS升级，启用XMP/EXPO功能，设置风扇曲线，以及启用AMD的PBO模式。 ▲切换成简体中文后，界面信息清晰易懂，系统信息、硬件状态（CPU、内存、风扇等 ）一目了然，新手小白也能轻松上手，快速熟悉电脑硬件参数与基础设置，降低操作门槛。 ▲通过U盘内存储的BIOS 文件，根据界面指引，选定文件完成主板 BIOS 升级操作，方便快捷。 ▲风扇调控提供静音、标准、全速、手动四种模式。手动模式下支持四个节点精细调节，可根据CPU温度、机箱环境等，灵活设定风扇转速曲线，精准平衡散热与噪音。 ▲按F7切换到高级模式；System页面显示了包含硬件监控、处理器信息、内存信息和电压信息等内容。 ▲OC页面，在这里可以对CPU和内存超频；TDP TO 105W支持将9600X的功耗提升至105W；X3D Game Mode是专为AMD X3D CPU系列设计的游戏优化模式，通过调整缓存分配或核心调度提升游戏性能，禁用时保持默认的多任务性能，玩家可根据需求灵活切换，兼顾游戏体验与日常使用。

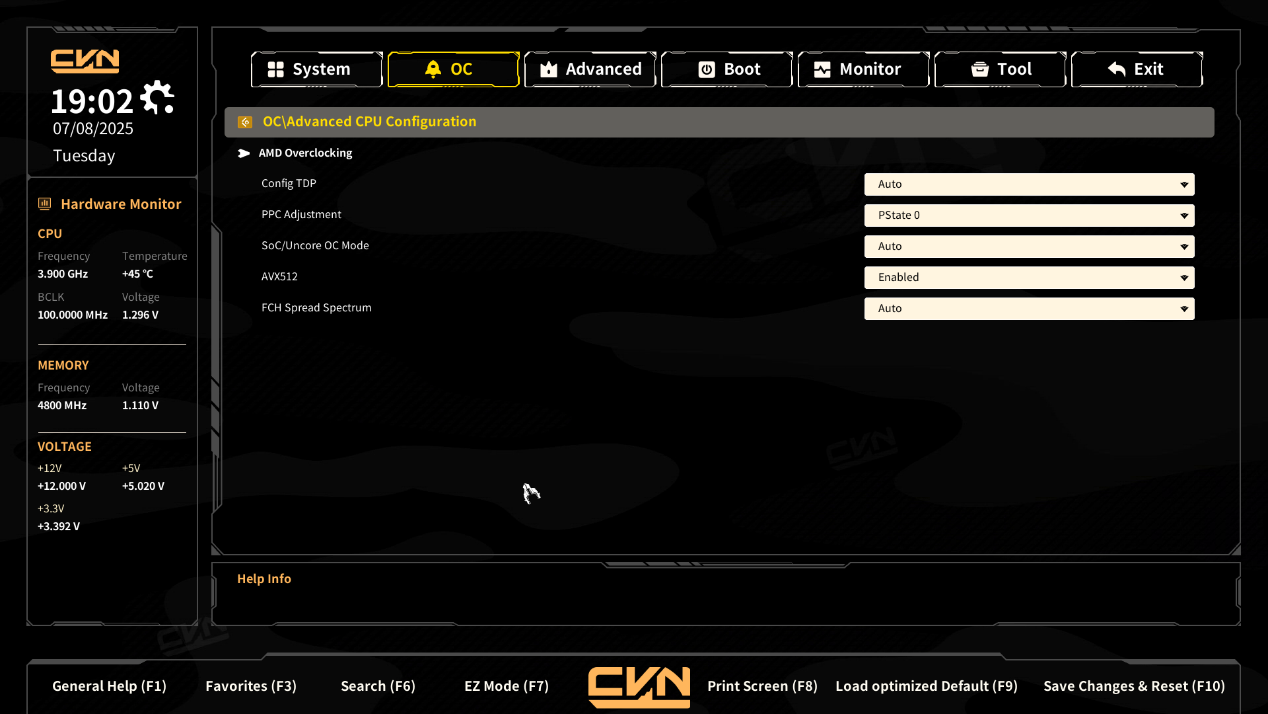

- PPC Adjustment：调节AMD处理器的功耗策略（如限制峰值功耗以降低温度）。PState 0为最高性能模式，其他PState为节能模式。
- SoC/Uncore OC Mode：超频CPU内部非核心部件（如内存控制器、缓存）。
- AVX512：启用/禁用AVX512指令集（开启可提升特定计算性能，但可能增加发热）。

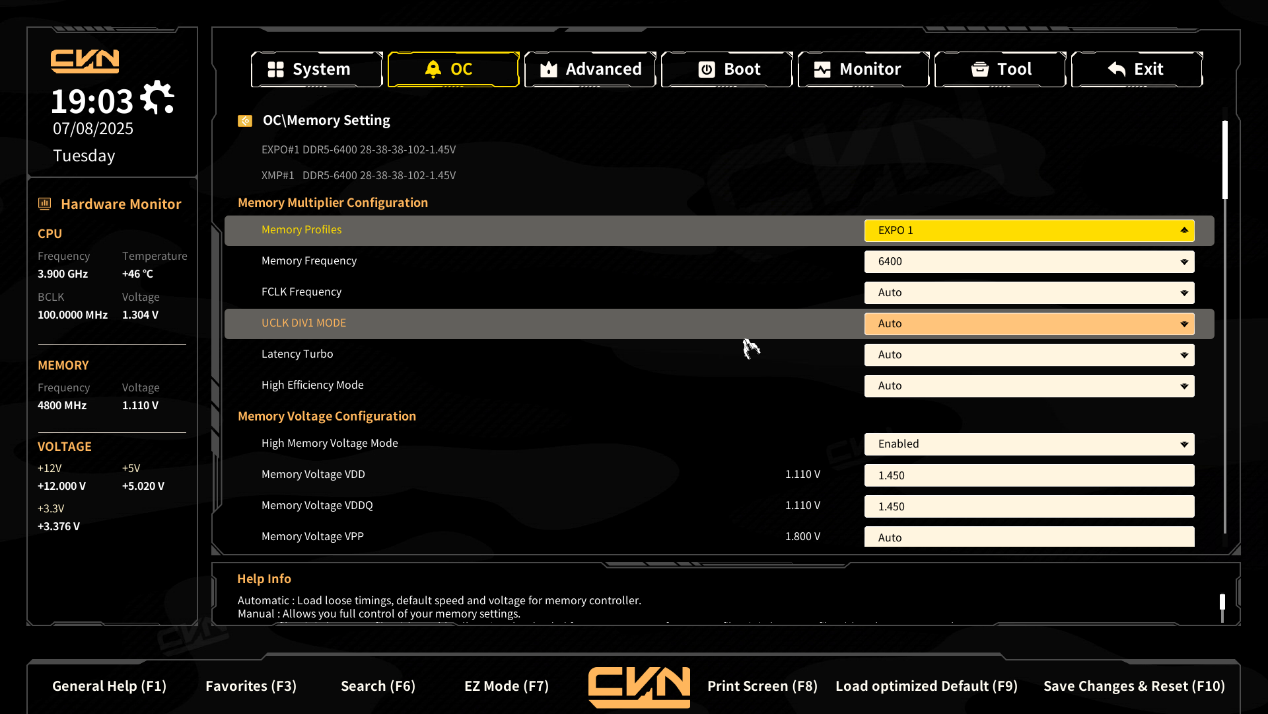

- Memory Profiles：选择内存运行模式。加载内存的默认参数XMP/EXPO。这里选择EXPO1，调用内存预设文档，包括内存频率、延迟和电压。
- Memory Frequency：设置内存的运行频率。当前值：6400 MHz，较高的频率可以提升内存性能，但需要确保内存和主板支持。
- FCLK Frequency：设置内存控制器的频率，一般设置为2000，体质好的CPU可以设为2166以上。
- UCLK DIV1 MODE：设置UCLK（Unified Clock）与内存时钟的关系。当前值：Auto。AMD平台内存频率超过6200后就会分频，UCLK与内存时钟同步，可以优化性能。
- Latency Turbo：启用或禁用延迟优化功能。启用后在Aida64中可以看到内存延迟降低。
- High Efficiency Mode：Enabled 状态开启优化。

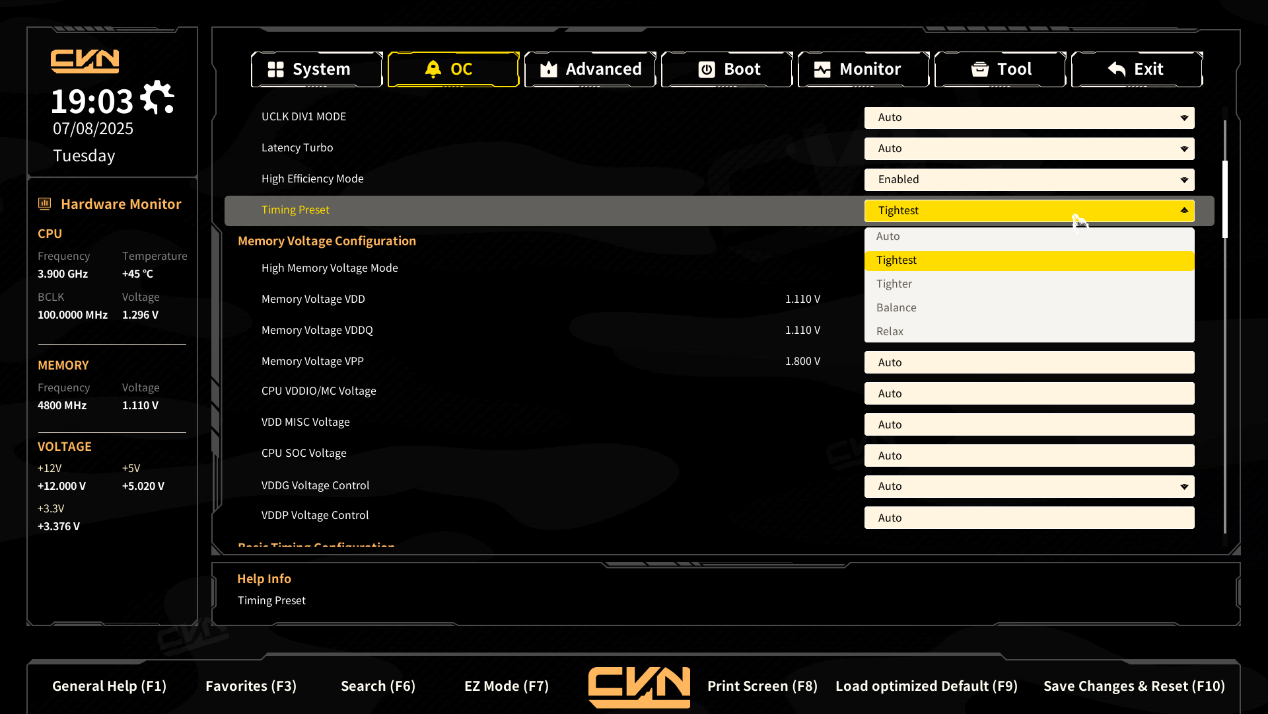

- Timing Preset：提供多种时序策略，Tightest追求极致性能，压缩内存时序，加快数据传输，但对硬件体质、电压要求高，易触发不稳定；Tighter稍宽松，平衡性能与稳定；Balance 兼顾日常与超频；Relax侧重稳定性，适合高频内存或硬件体质一般的情况；Auto 由主板自动适配最稳时序。

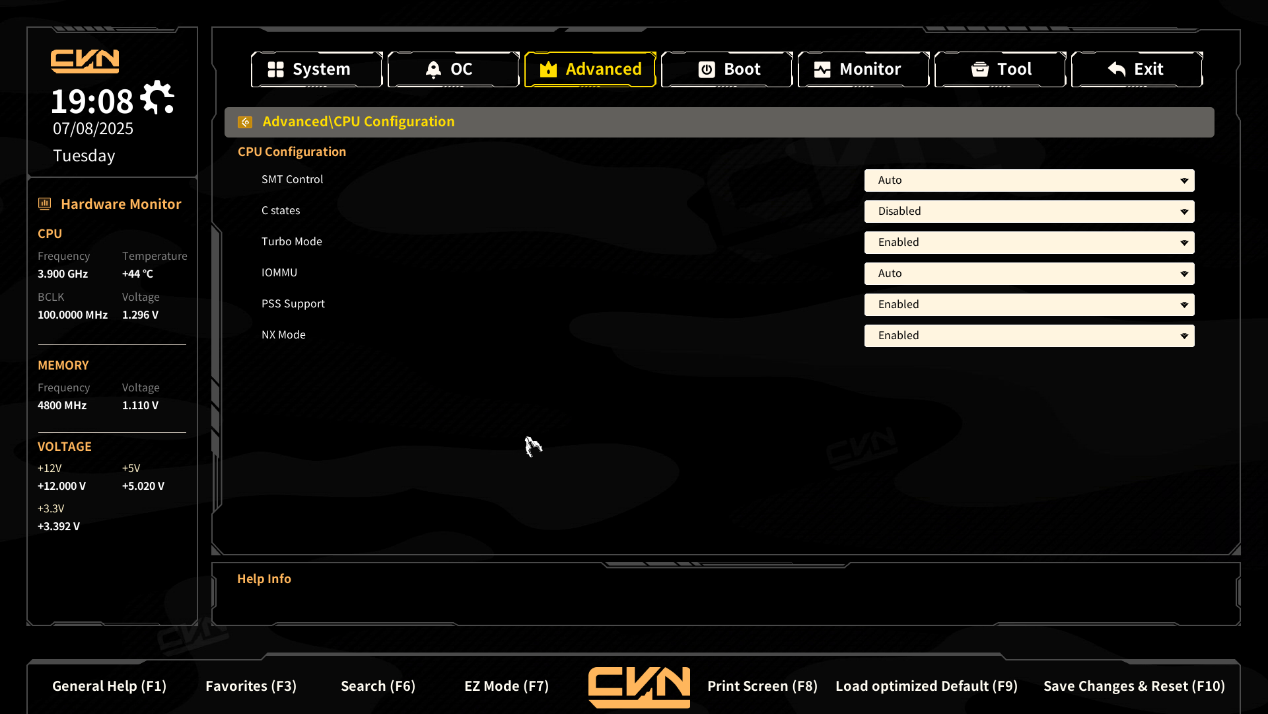

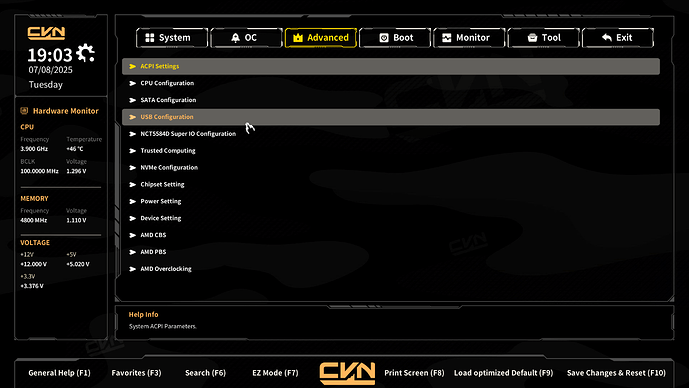

- SMT Control：控制超线程技术。
- C States：控制CPU的电源管理状态。
- Turbo Mode：控制CPU的睿频功能。
- IOMMU：I/O内存管理单元。
- PSS Support：通过动态调整CPU电压和频率，实现性能与功耗的平衡。
- NX Mode：控制No-Execute内存保护模式。

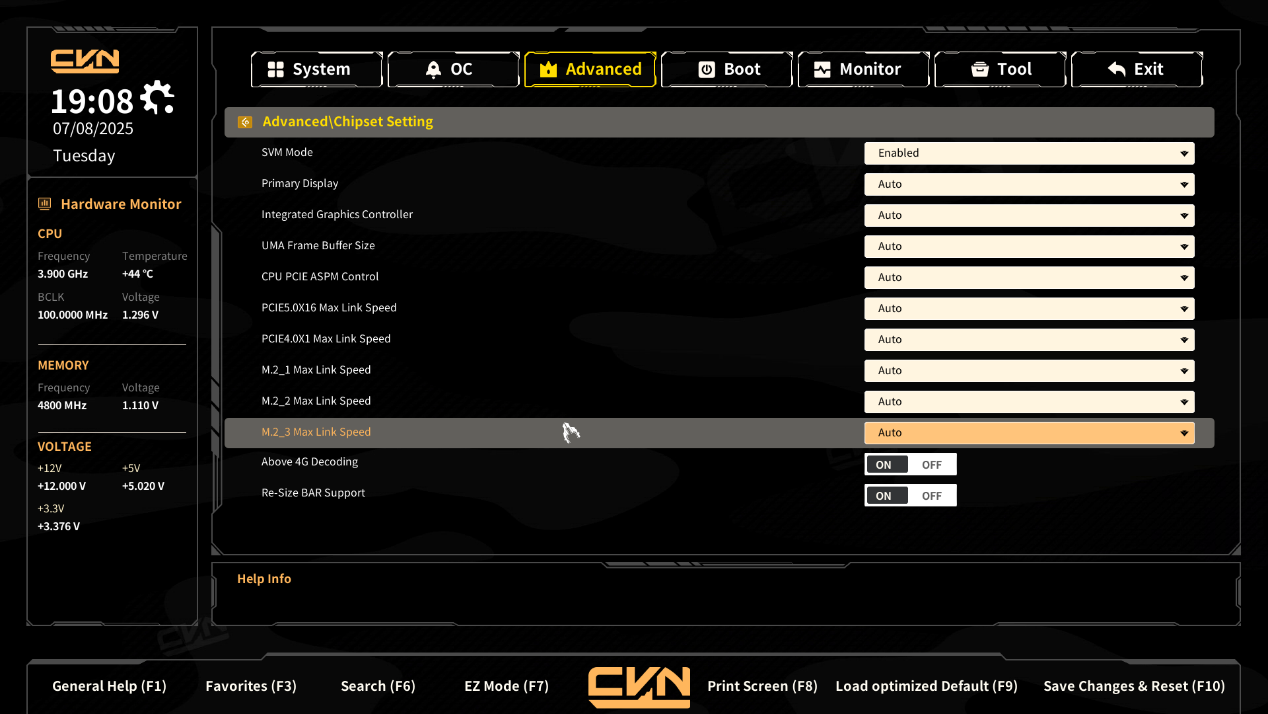

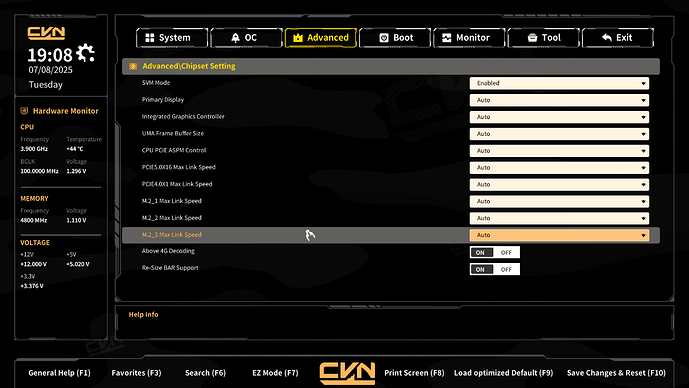

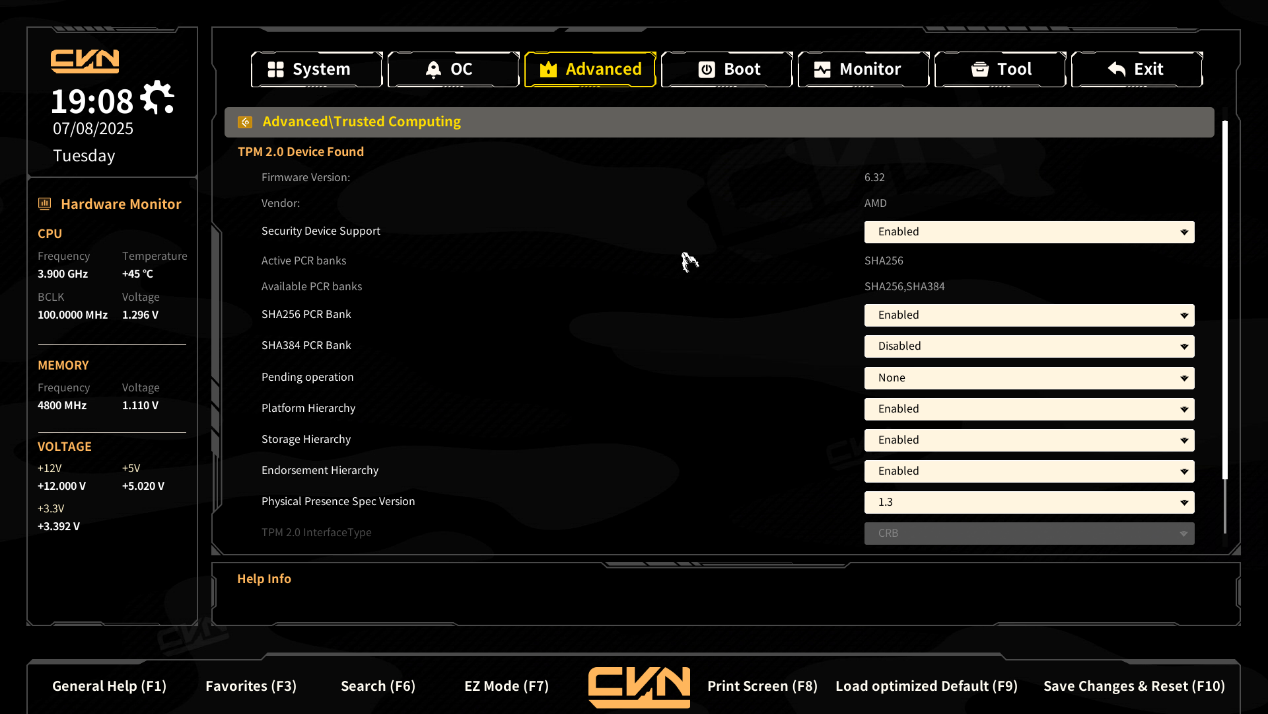

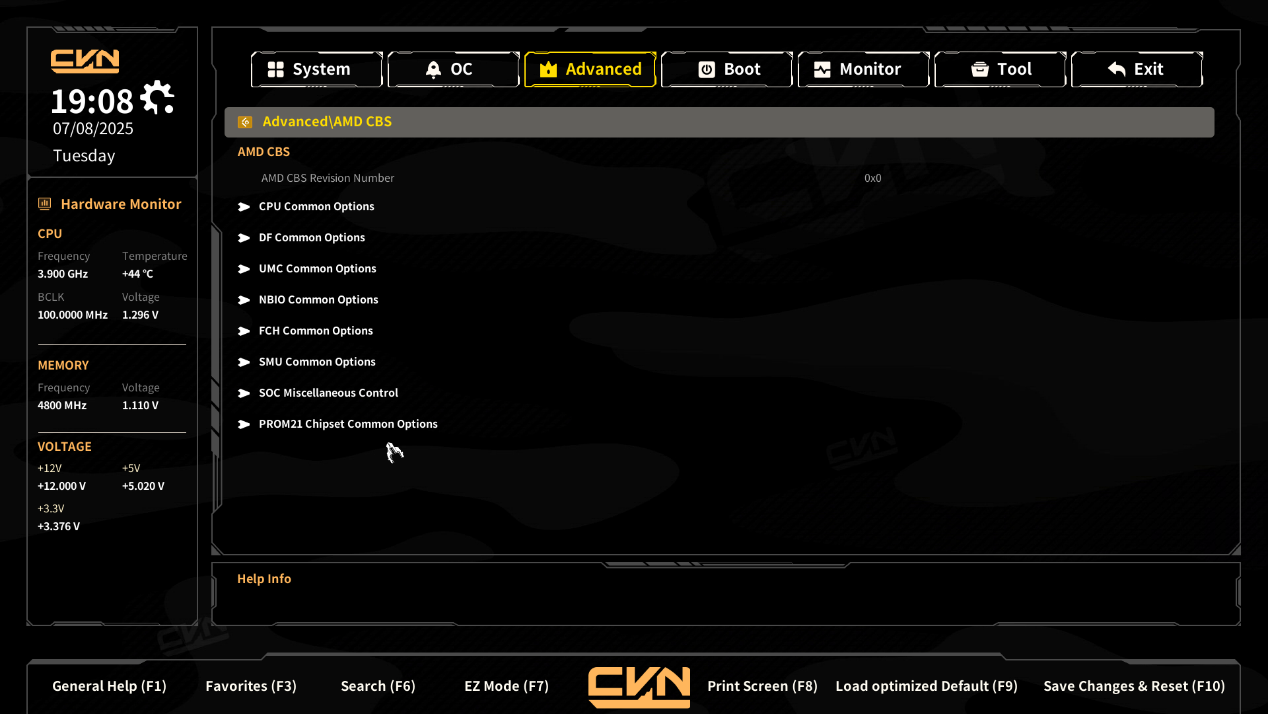

- SVM Mode：AMD虚拟化技术。

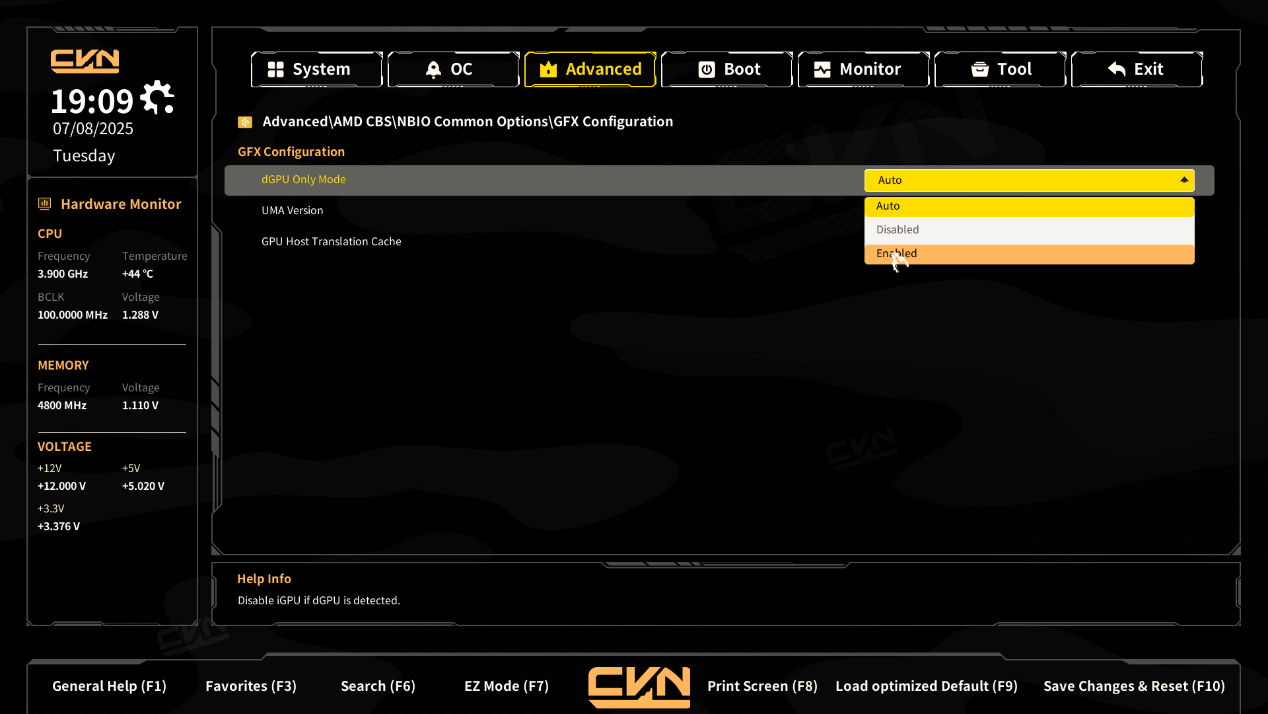

- Primary Display：设置主要显示设备，可以设定是集显还是pcie显卡。
- Integrated Graphics Controller：集成显卡控制。
- UMA Frame Buffer Size：设置集成显卡共享内存大小。
- Above 4G Decoding：启用或禁用Above 4G解码，允许PCIe设备使用超过4GB的内存地址。
- Re-Size BAR Support：启用或禁用可重映射的BAR支持。
