前言
今天来到Koolshare评测室的是华硕Wi-Fi 6灵耀AX魔方PRO（ 购买链接），作为XD4的升级款，XD4 PRO加入了160MHz频宽支持，无线规格来到了2.4G 574Mbps +5G 2402Mbps；众所周知，XD4的节点只有LAN口；而新款的XD4 PRO不在分主次设计，都带有WAN口和LAN口，这样有线回程时，节点还能留有网口拓展，就很方便；下面为大家带来这款全新的XD4 PRO的评测体验

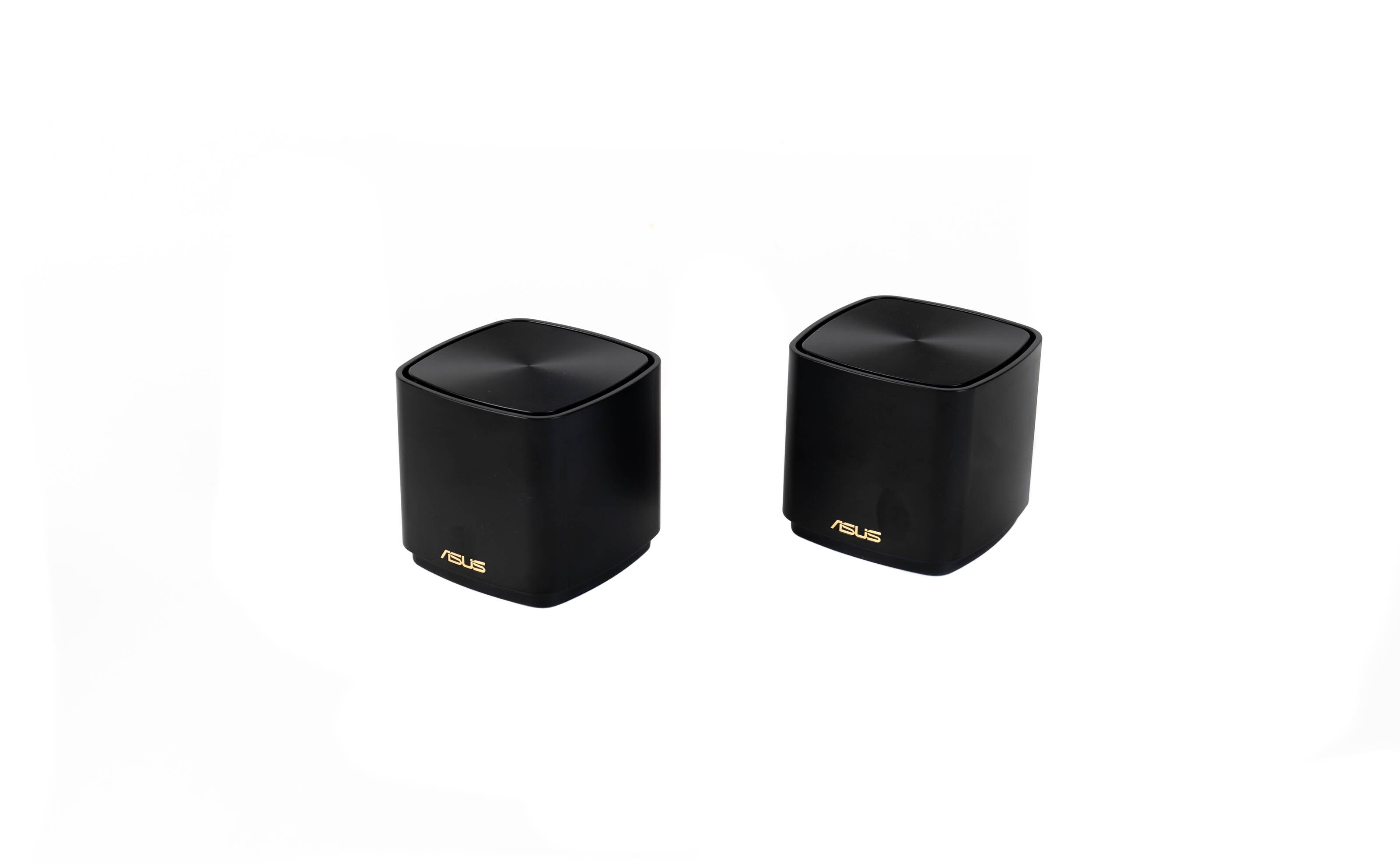

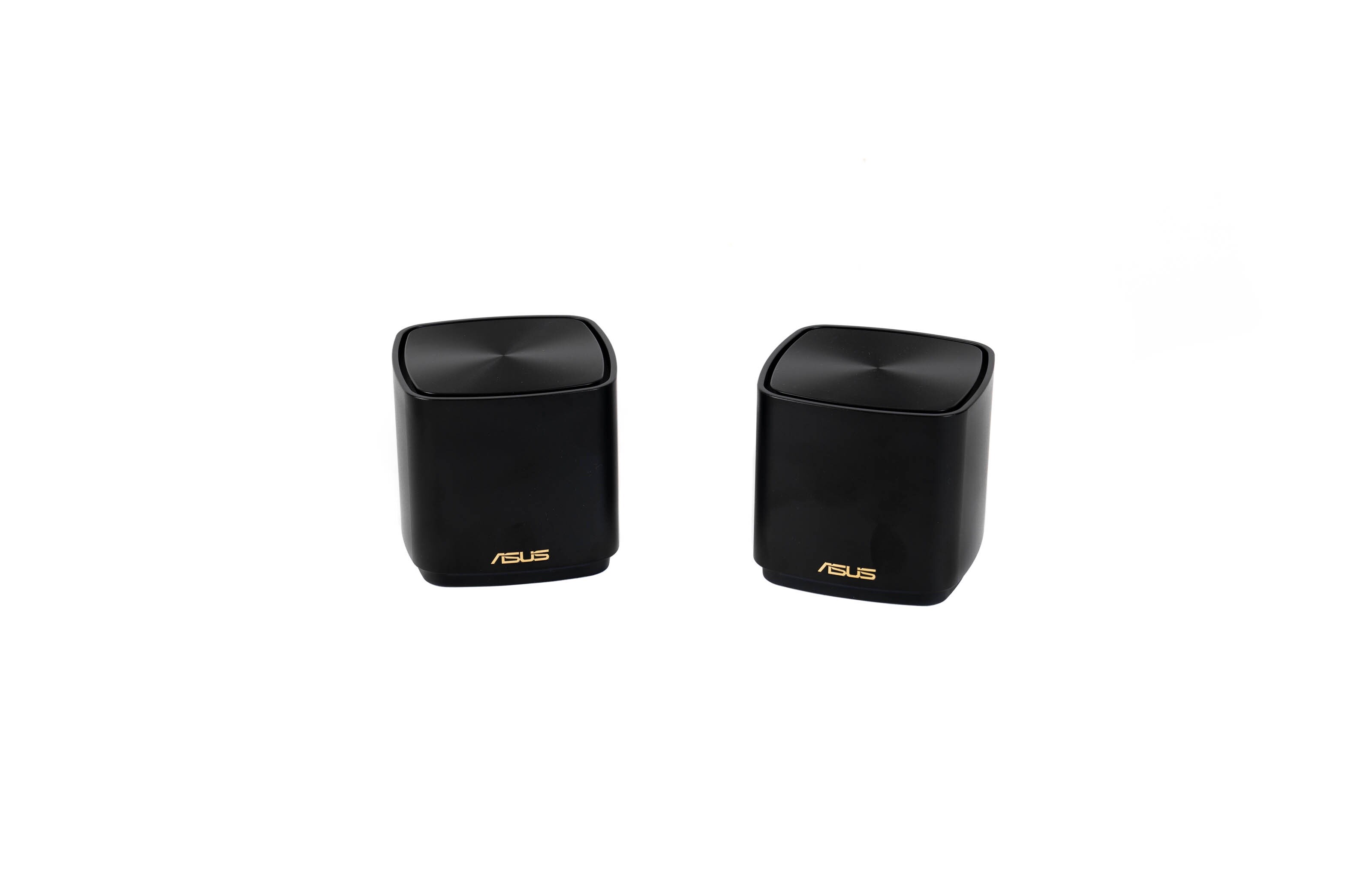

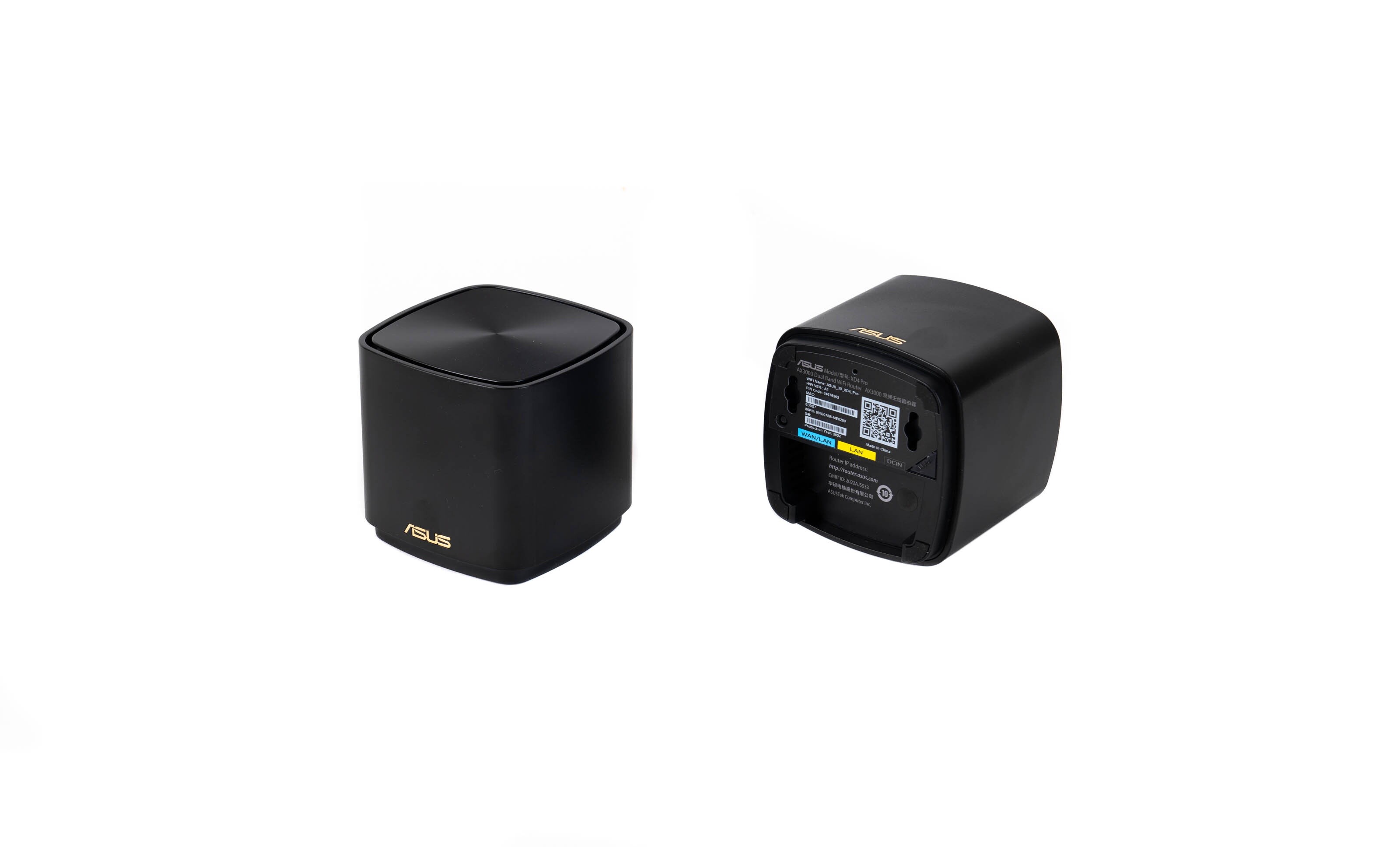

▲相比于XD4，XD4 PRO的高度略有增高，每一只的规格为2.4G 574Mbps+5G 2402Mbps
开箱

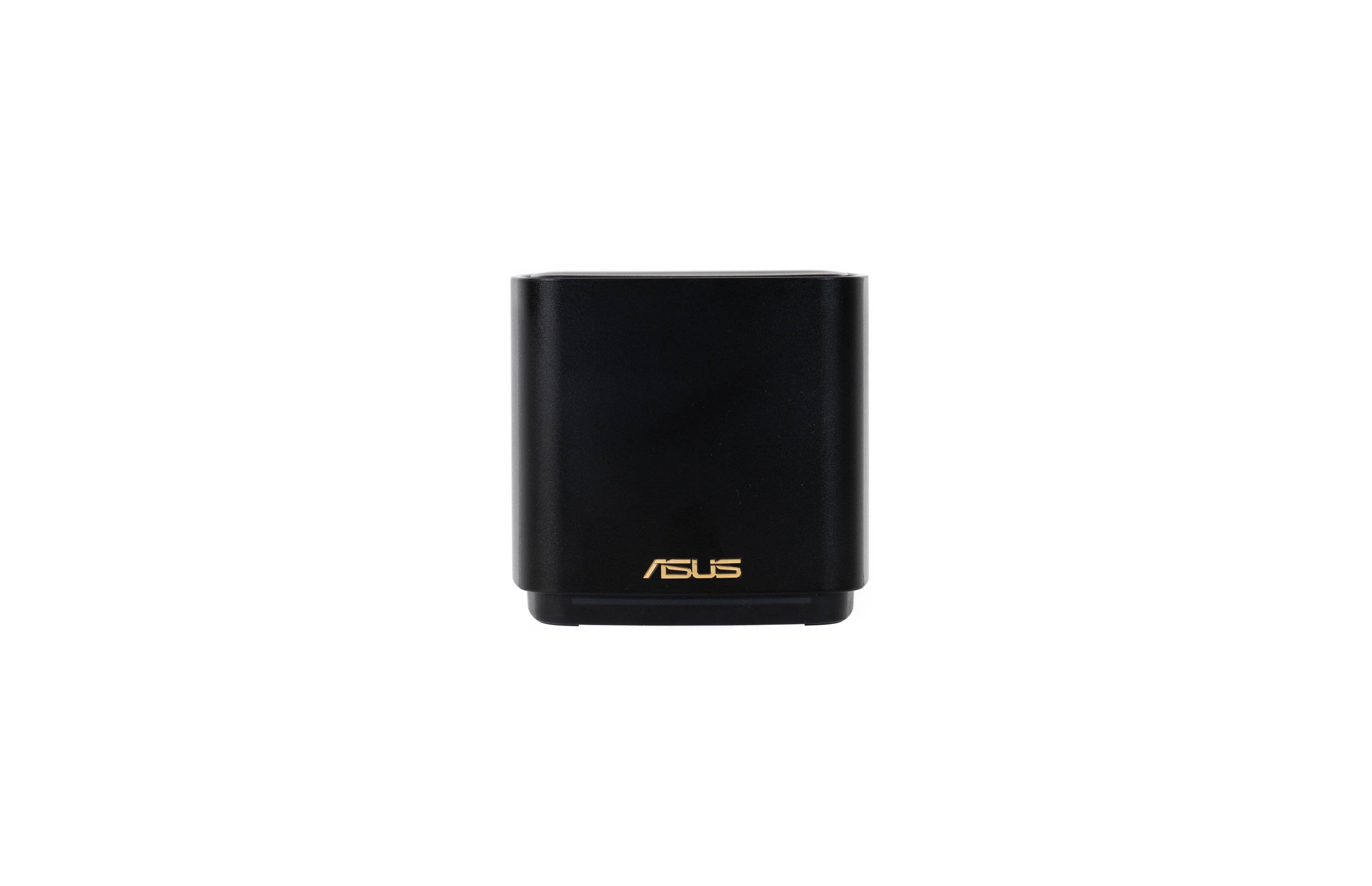

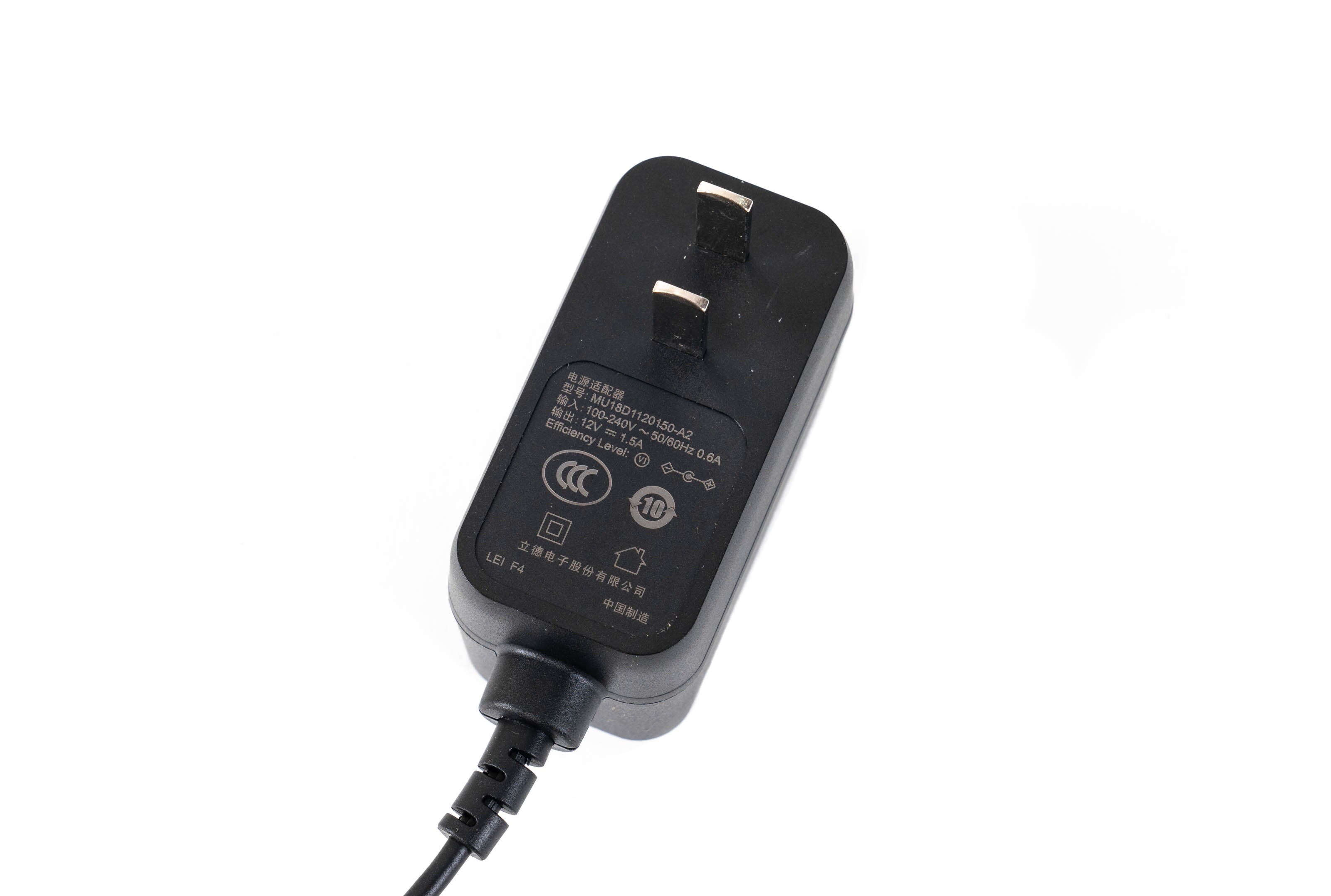

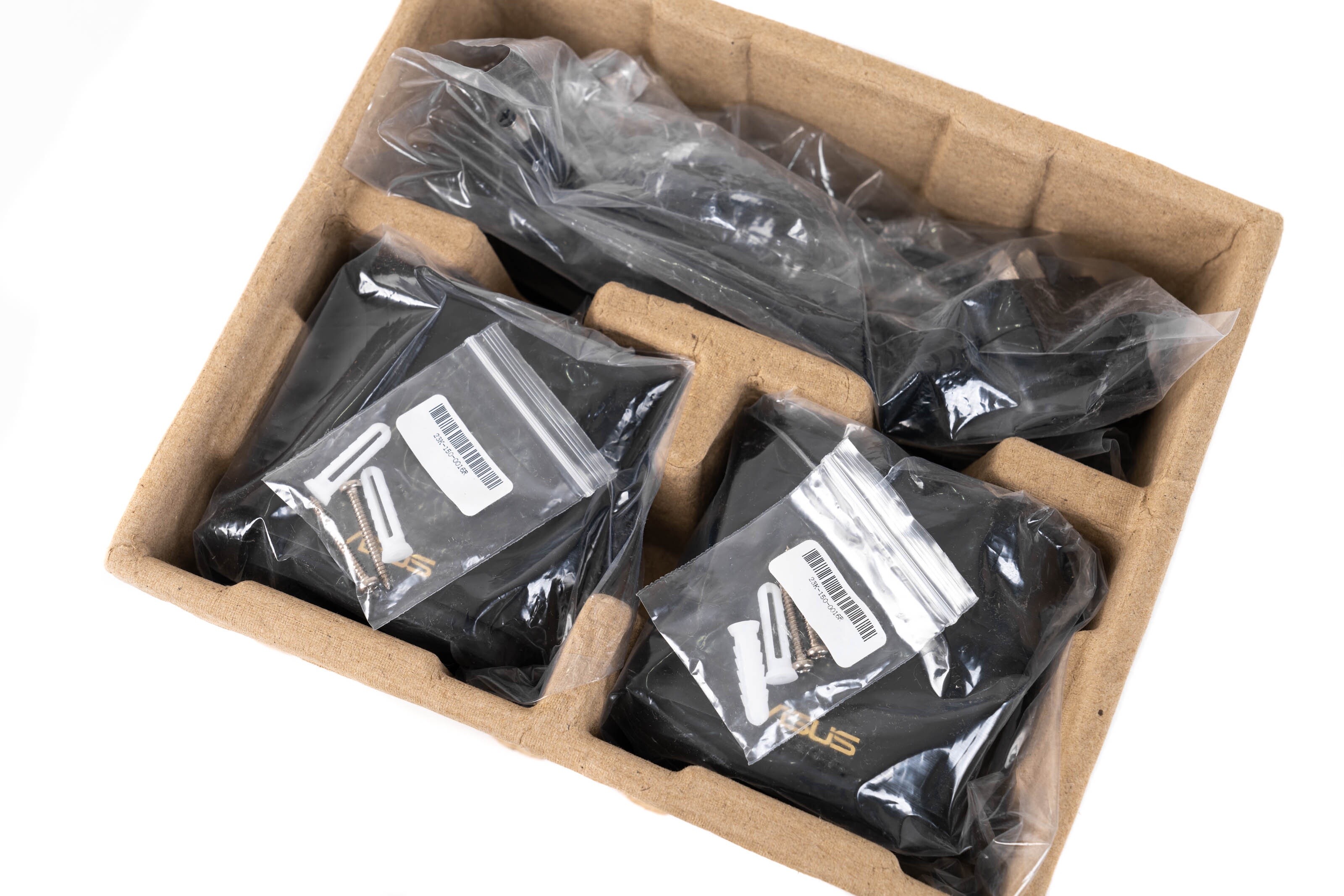

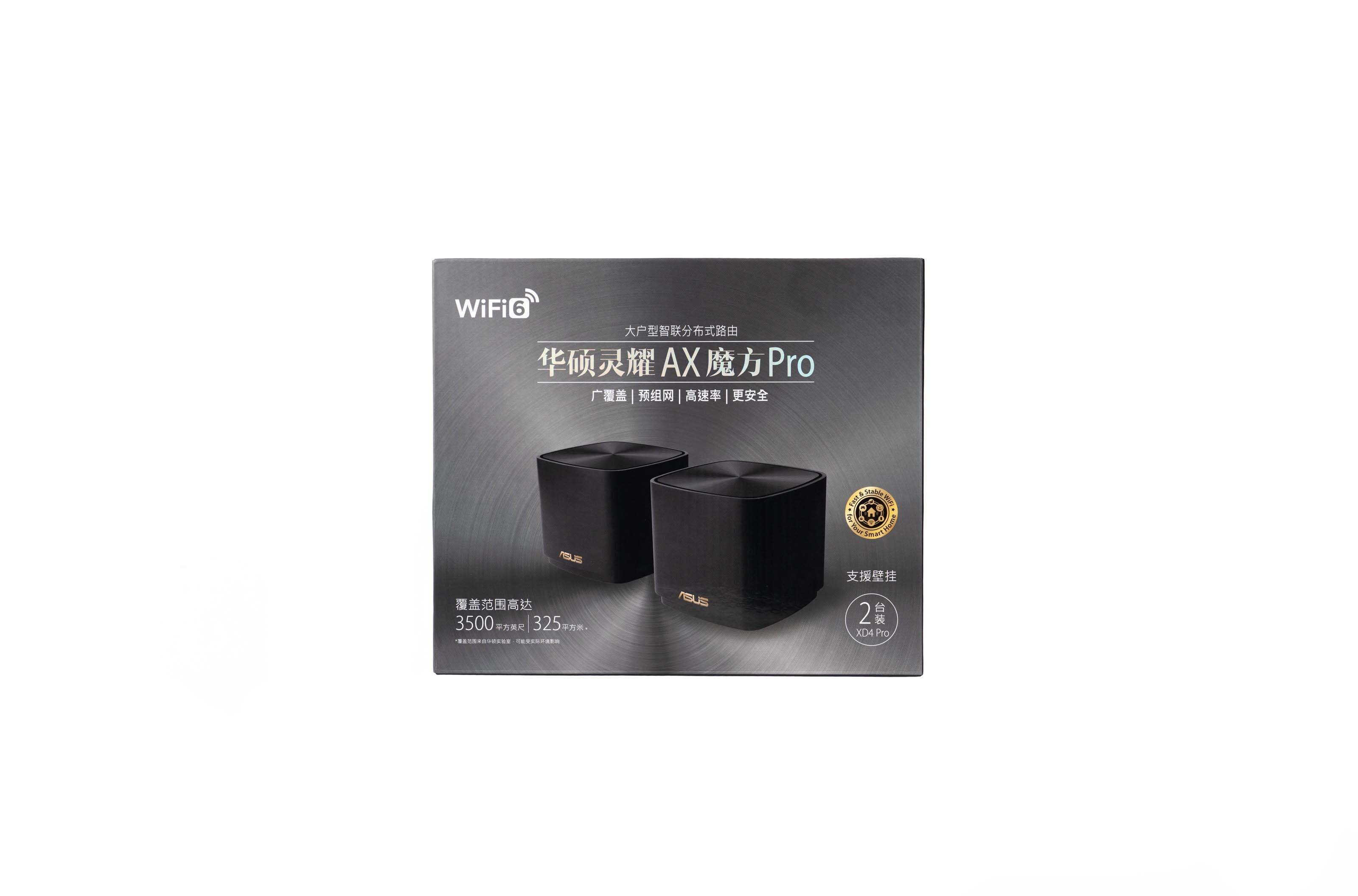

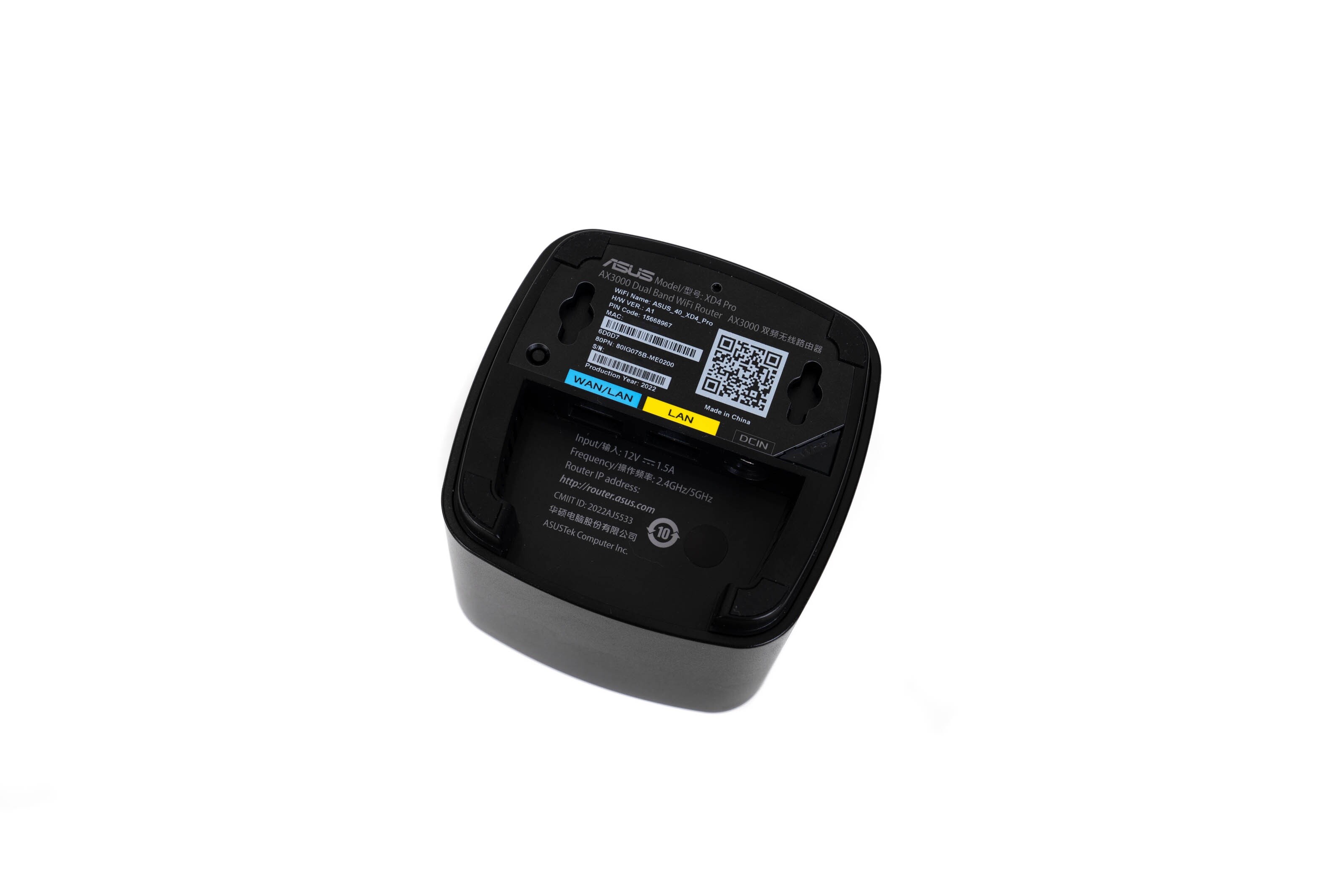

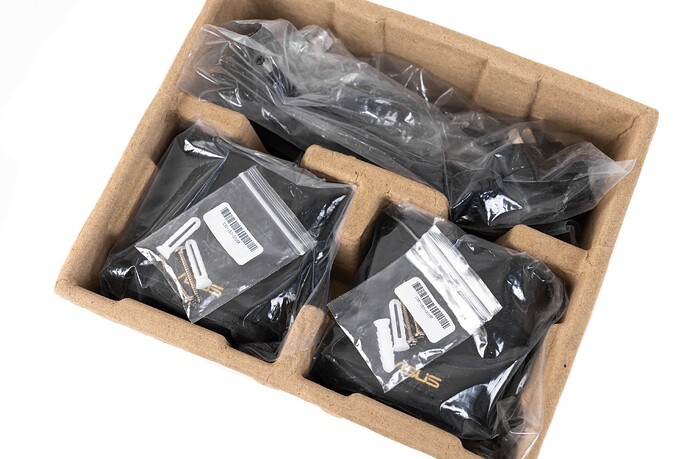

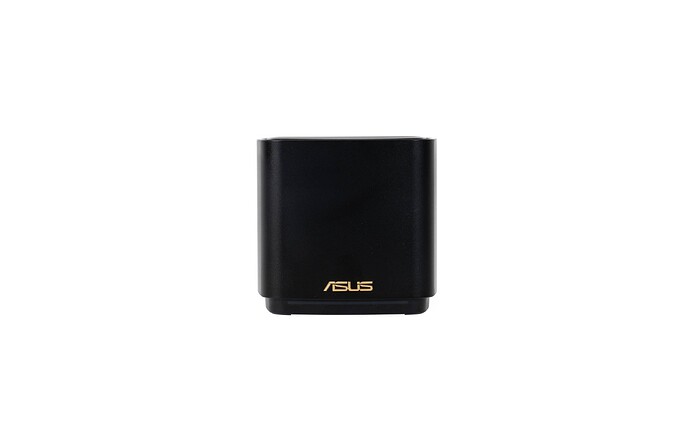

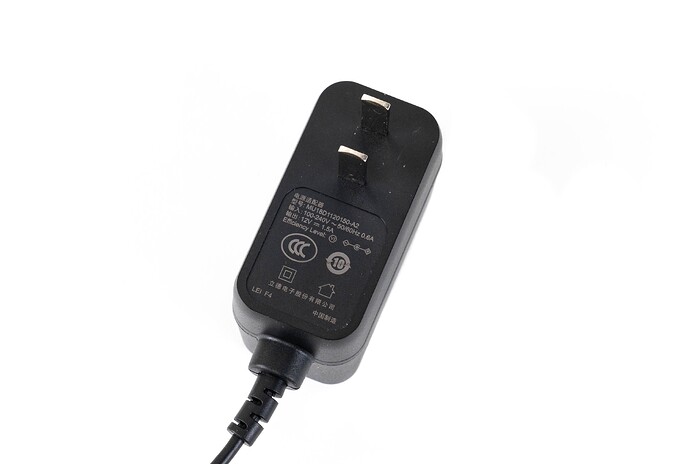

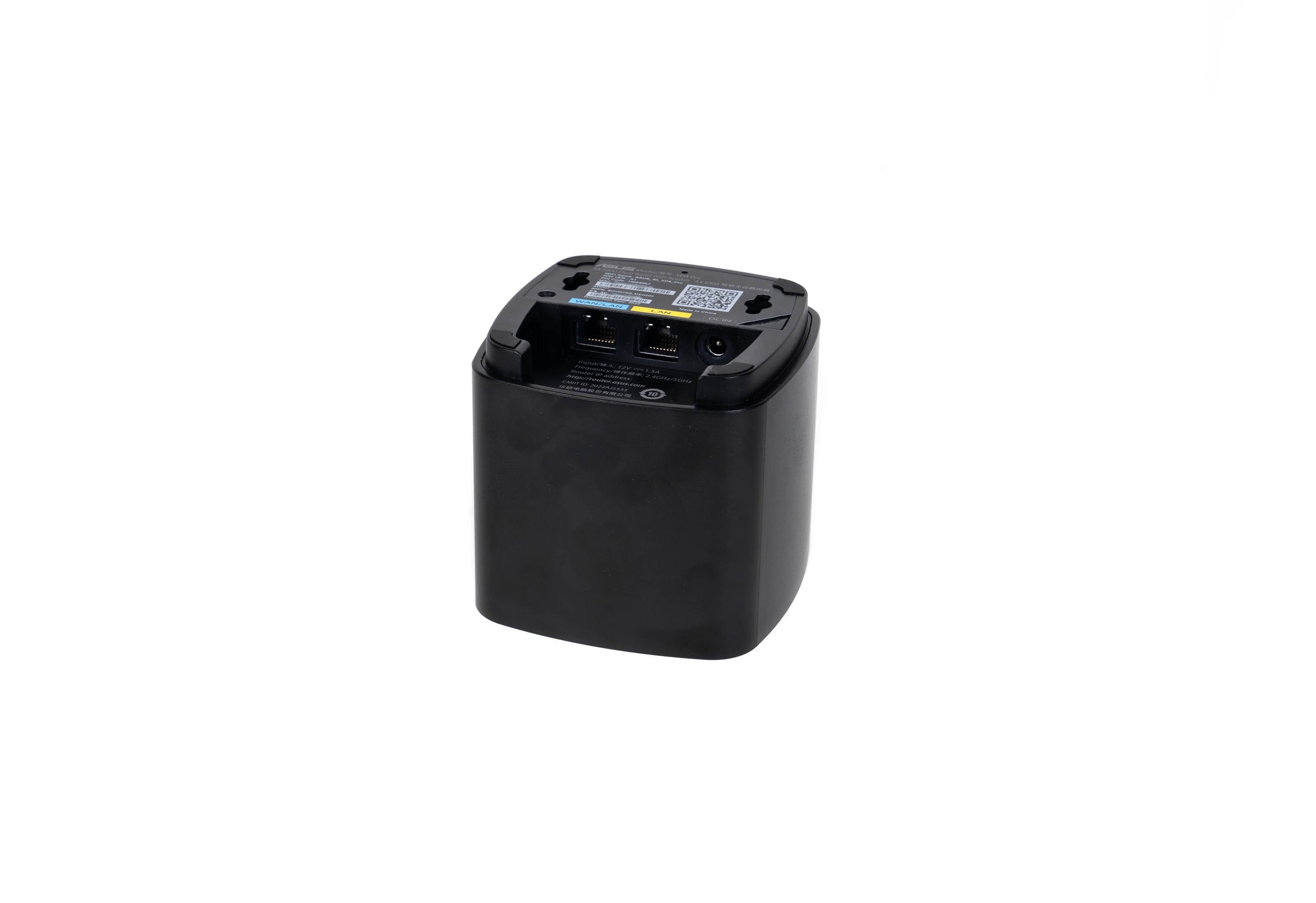

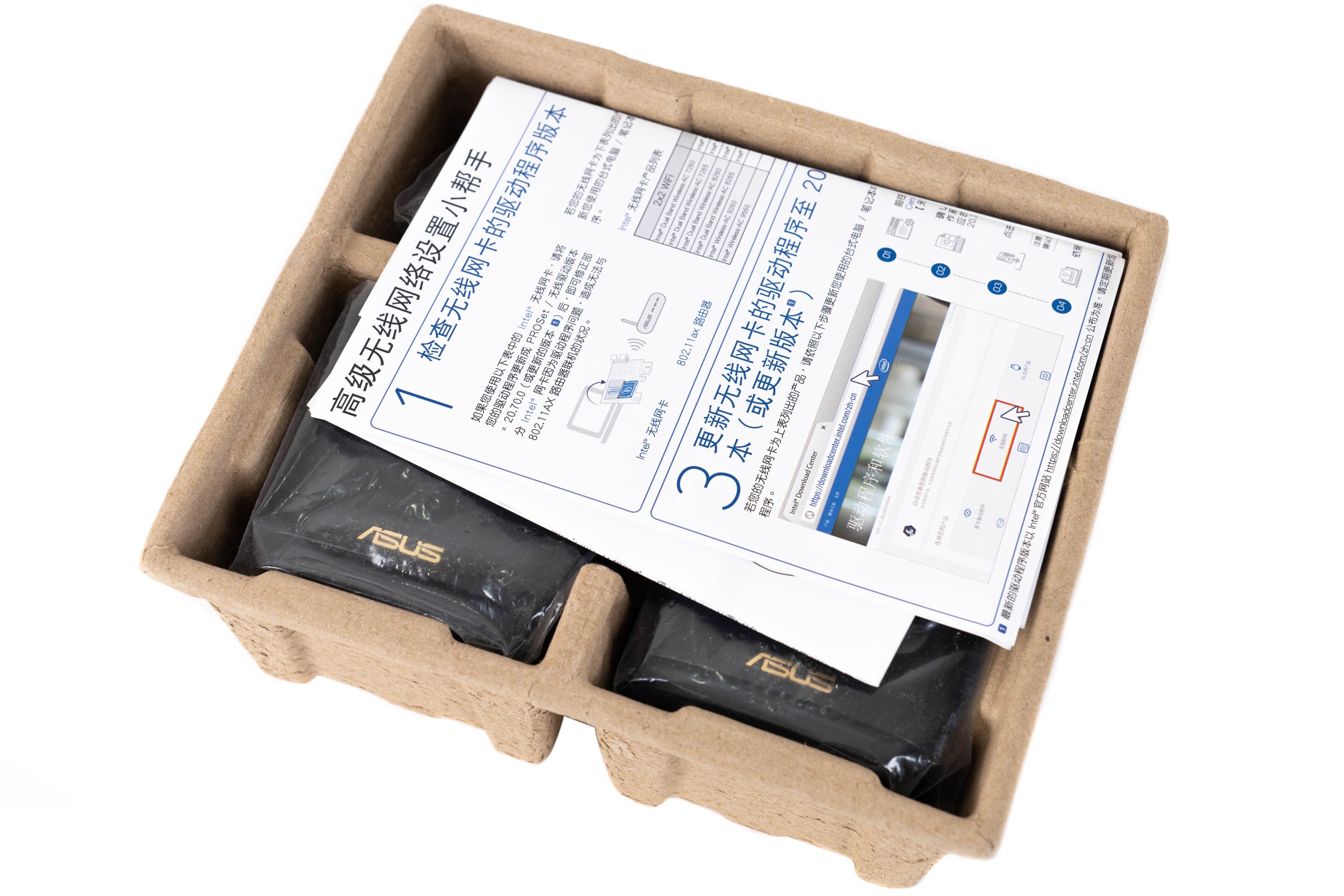

▲灵耀AX魔方PRO包装盒正面，内部装有两只XD4 PRO，包装盒左上角有着Wi-Fi 6的标识 ▲抽出内盒；上层是快速安装手册以及App设置指南，下层是路由器和电源适配器等附件 ▲XD4 PRO提供两套膨胀螺丝，支持挂壁安装 ▲电源适配器输出规格为12V 1.5A，最大功率为18W ▲网线是6类屏蔽线，线径26AWG ▲XD4 PRO外壳采用磨砂材质，正面靠底部是烫金的ASUS logo ▲每台XD4 PRO都带有WAN口和LAN口 ▲XD4 PRO正面，接近底部有一条LED灯带 ▲IO接口一览，从左往右分别是千兆WAN口，千兆LAN口和DC电源插孔 ▲RESET按钮和WPS按钮位于底部，并且预留了挂壁孔，支持挂壁安装
固件

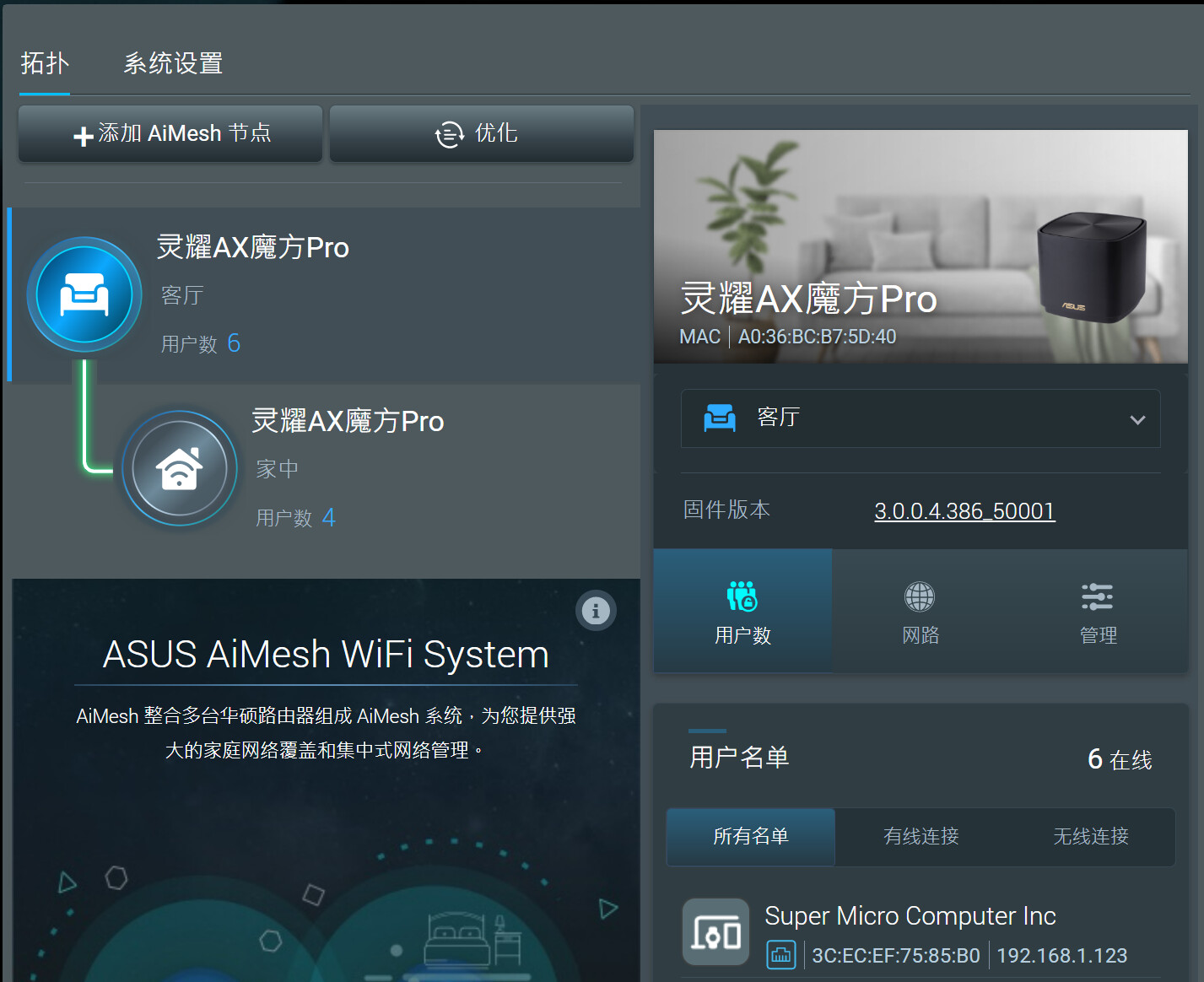

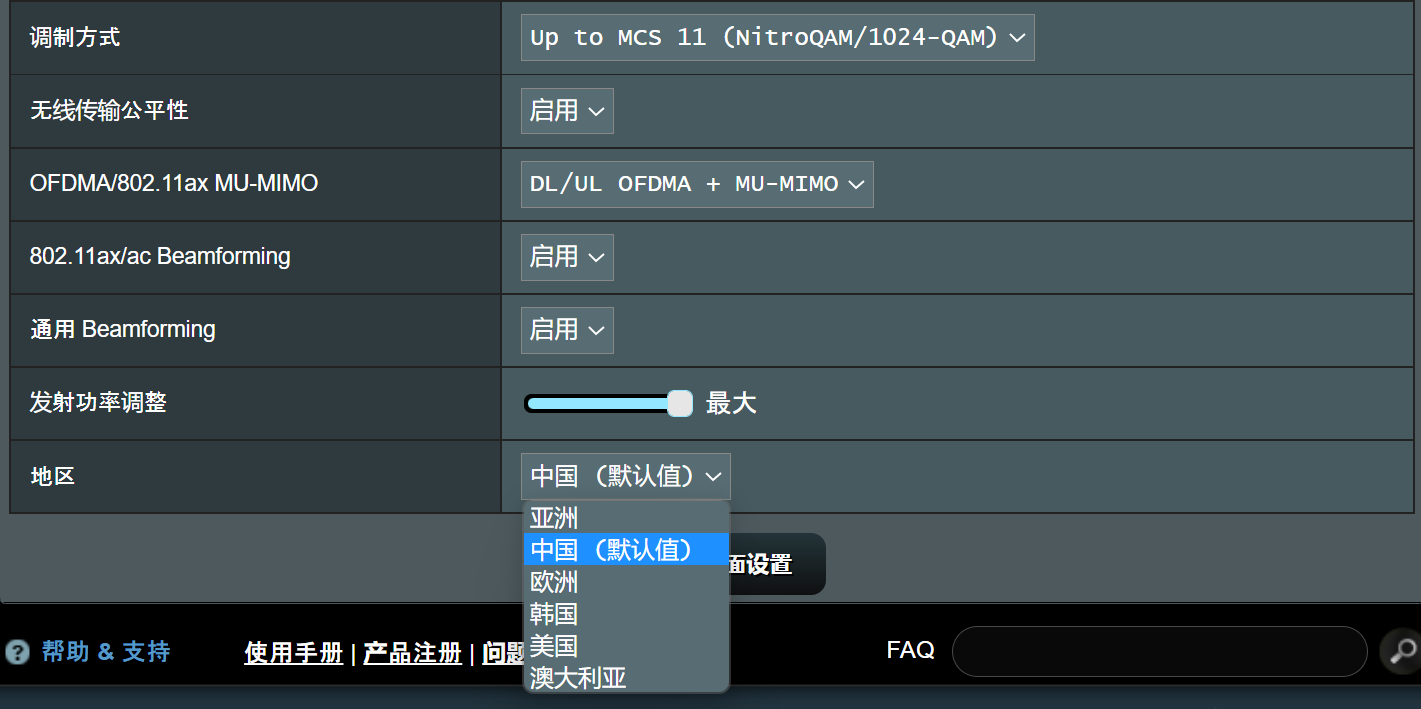

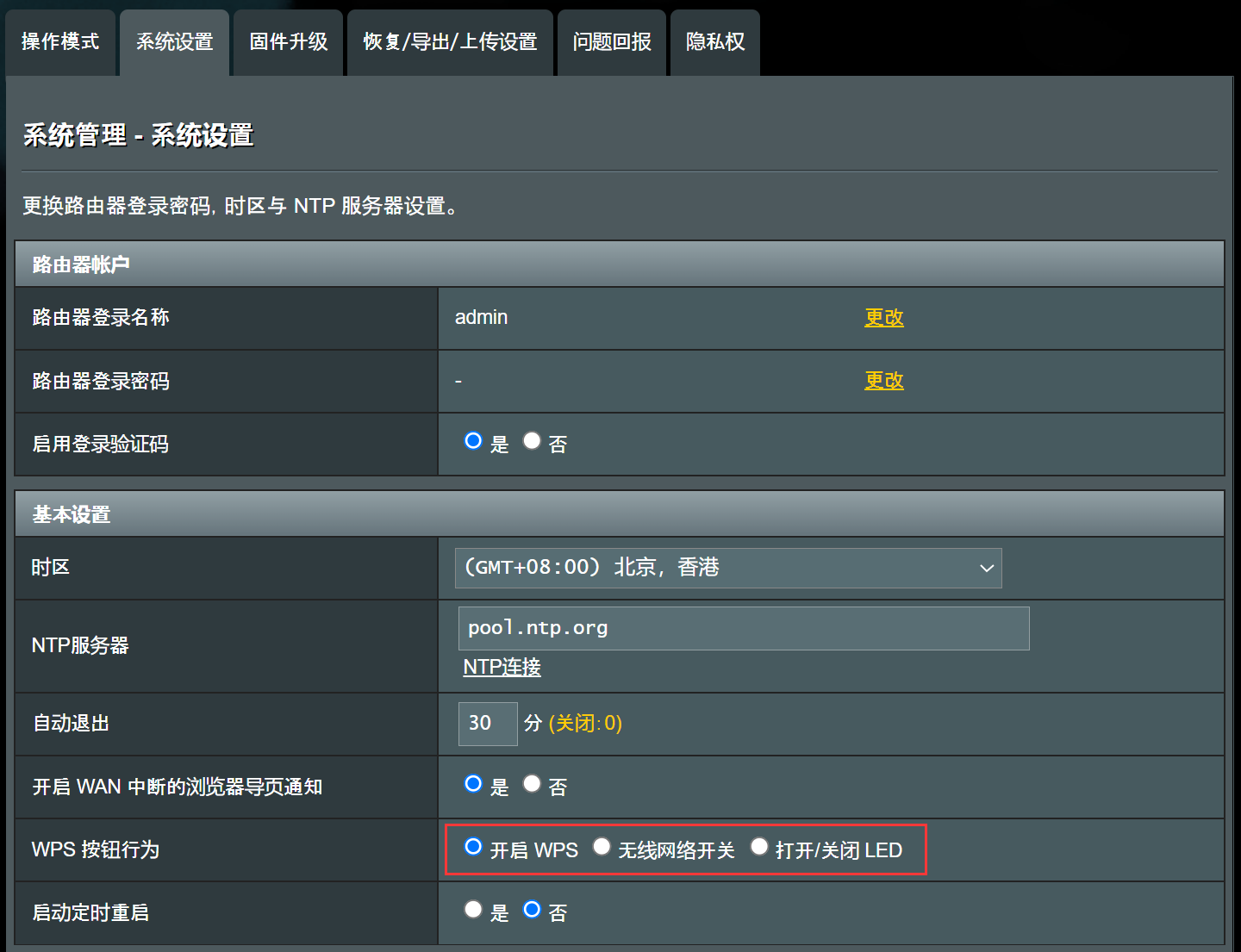

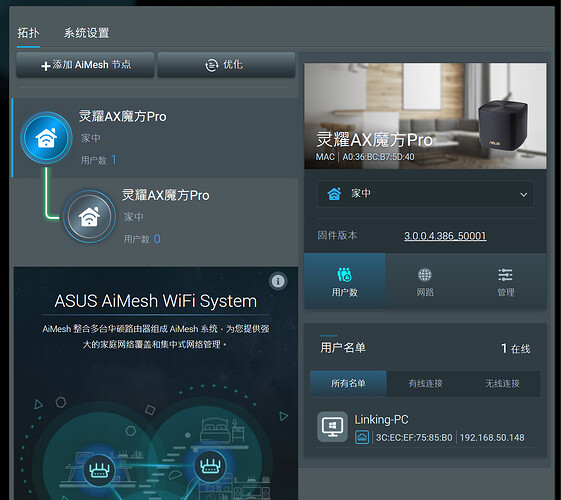

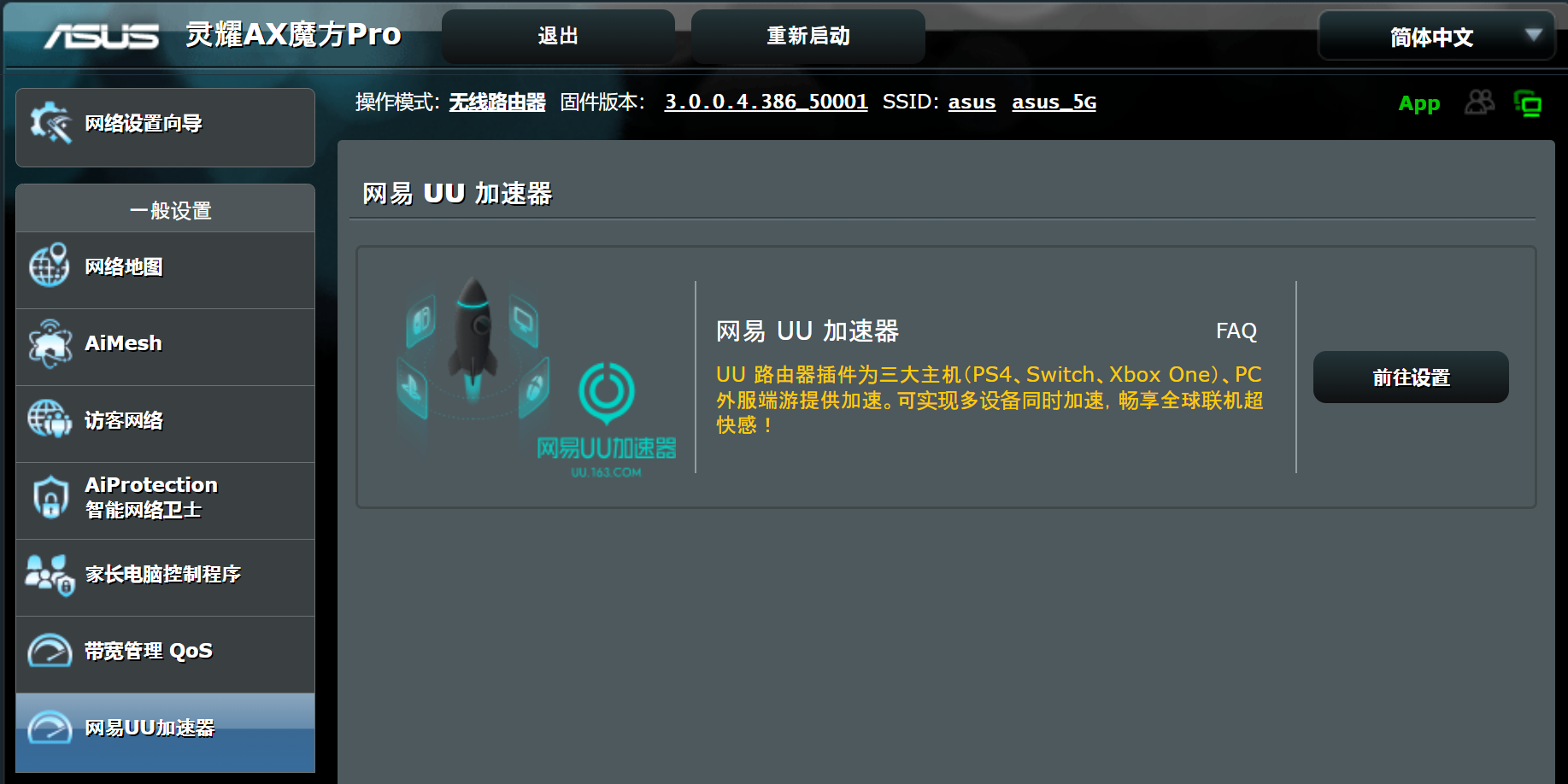

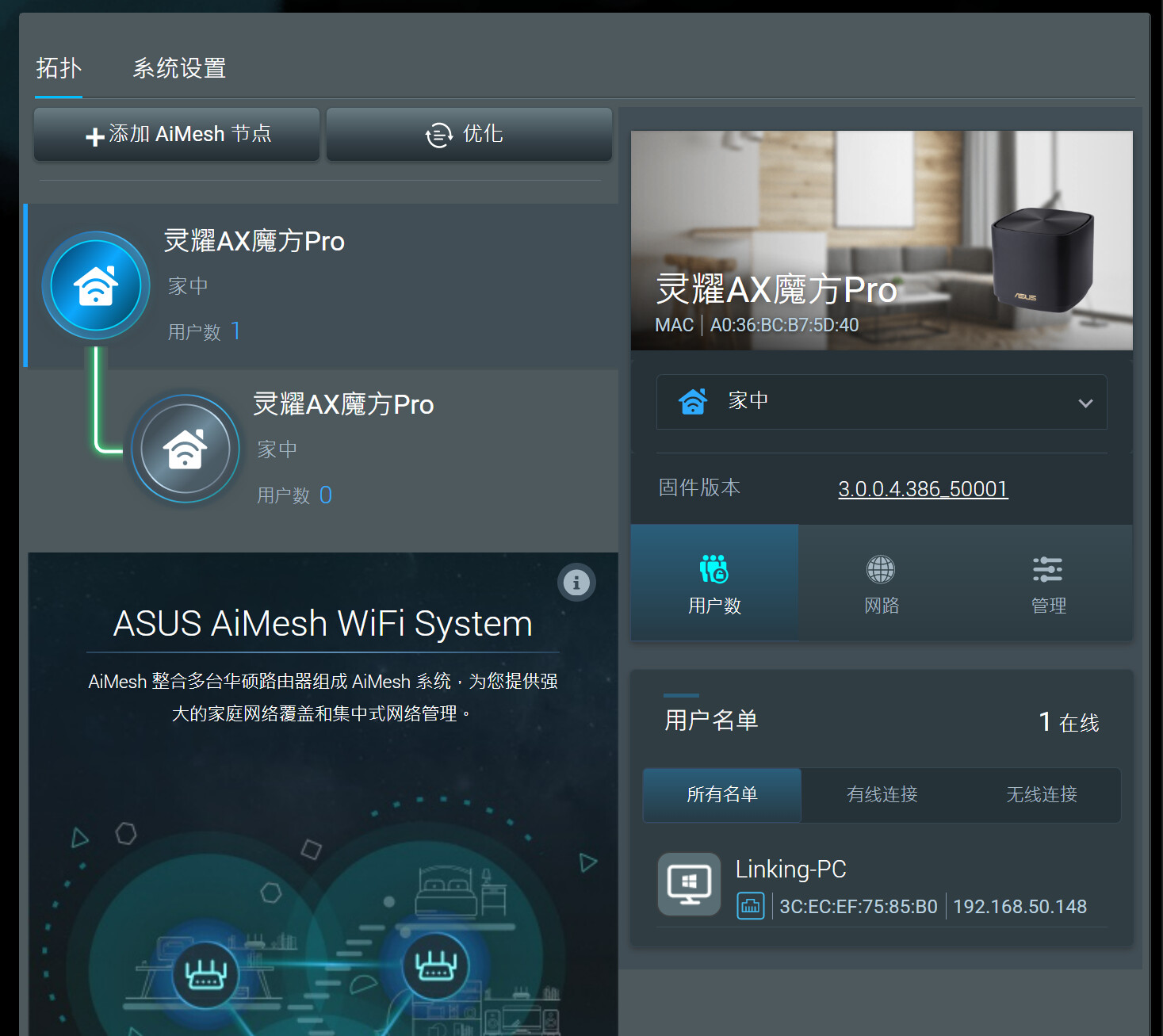

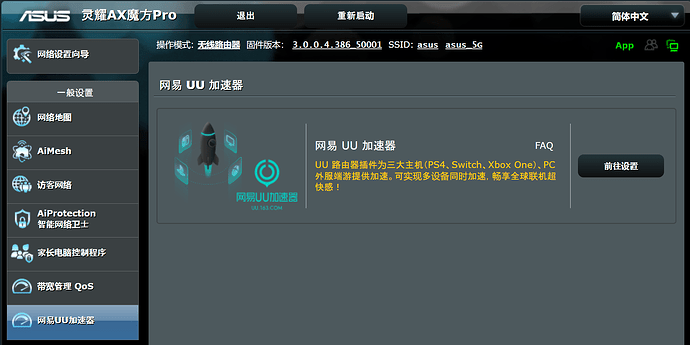

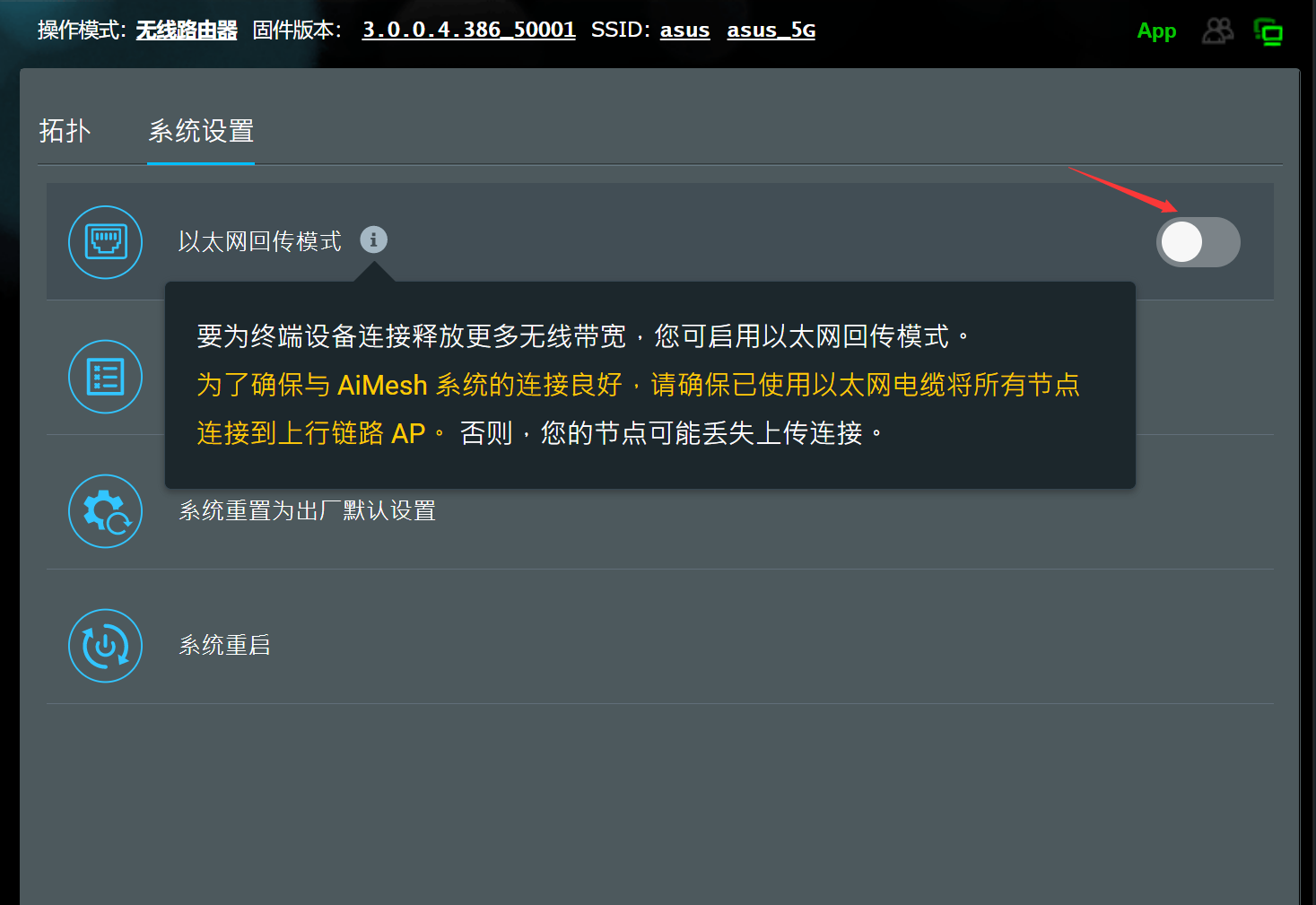

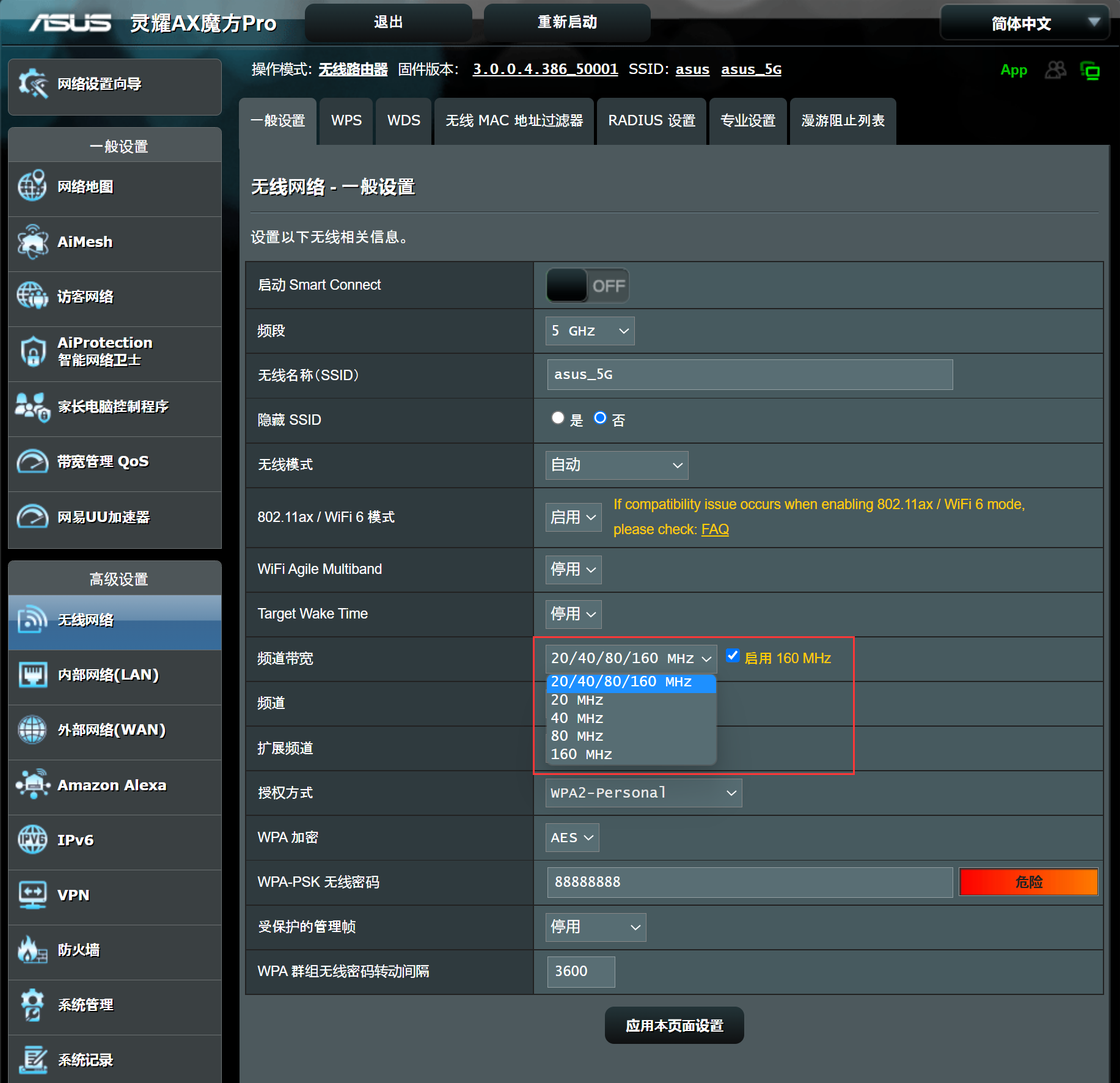

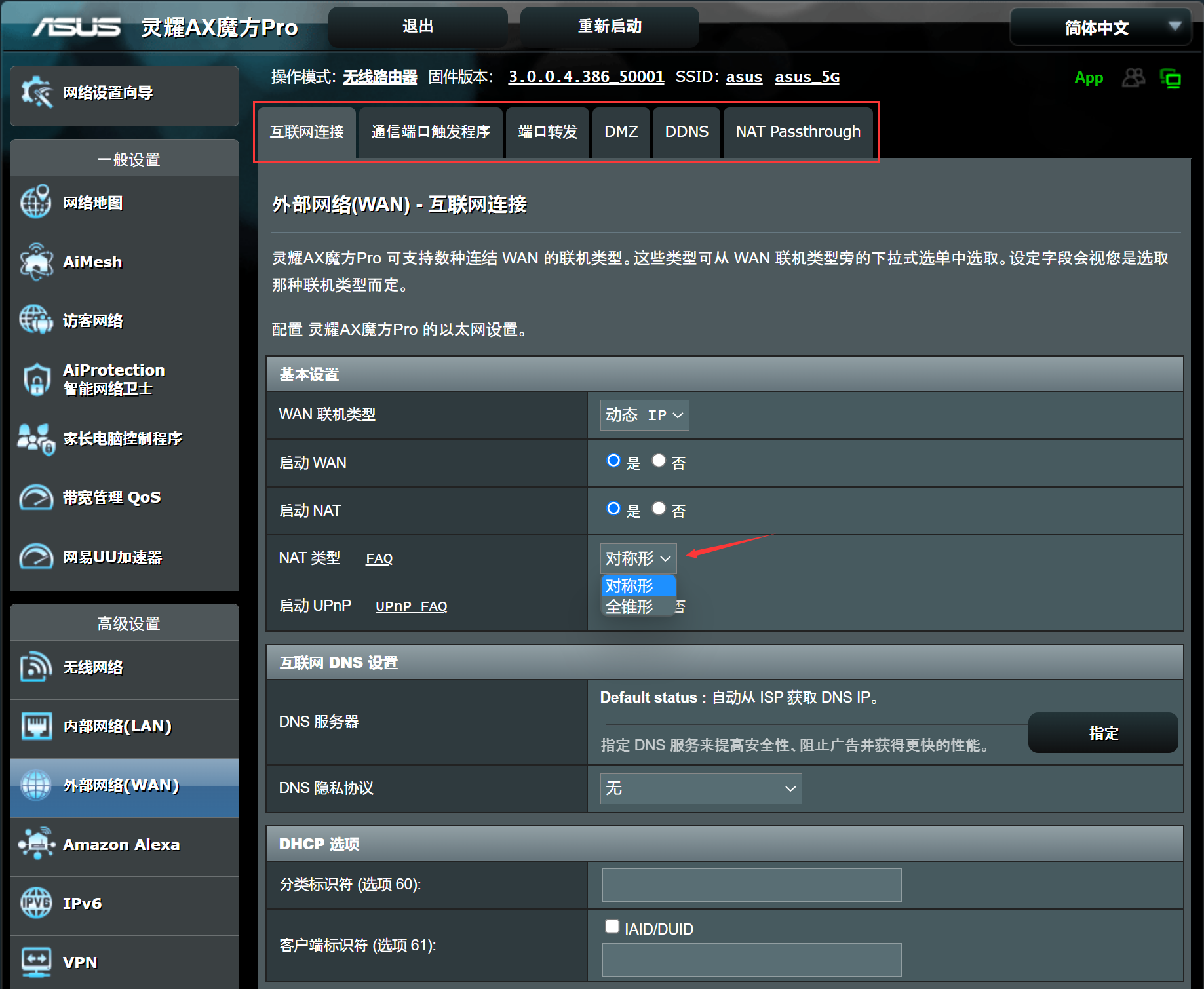

▲灵耀AX魔方PRO支持Aimesh2.0，可以对接入mesh网络的设备有更直观的了解 ▲对于XD4 PRO这样的双频路由器，个人还是推荐使用以太网回传模式（有线回程），这样就不会对网速有影响 ▲XD4 PRO配备了网易UU加速器，可以实现多设备同时加速 ▲无线网络部分，XD4 PRO的5G支持160MHz的频宽，网络带宽相比上代XD4得到了进一步提升 ▲支持1024QAM，支持上下行OFDMA，支持上下行MU-MIMO，支持无线切换地区 ▲由于XD4 PRO只有一个WAN口和一个LAN口，固件中就没有双线路的选项；某些游戏机的需要采用NAT类型来作IP辨识，此时将NAT类线改为全锥形即可 ▲WPS按钮可以设置多项功能，可以设置为无线网络开关
吞吐量测试
测试平台硬件部分：
PC1 网卡：ASUS XG-C100C，ASUS PCE-AX58BT
PC2 网卡：ASUS XG-C100C，ASUS PCE-AX58BT
软件：
Windows 10 Pro安装所有必选补丁，关闭系统防火墙
Endpoint 9.50
IxChariot 6.70
本次测试使用了如下测试脚本：
High_Performance_Throughput.scr。此脚本用于测试最大传输带宽
先来了解下路由测试结果几个相关名词：
Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好
测试环境：
测试选择在家中，模拟大家日常使用的真实情况
说明：
使用3.0.0.4.386_50001固件，路由器开启WPA2加密
XD4 PRO单只吞吐量

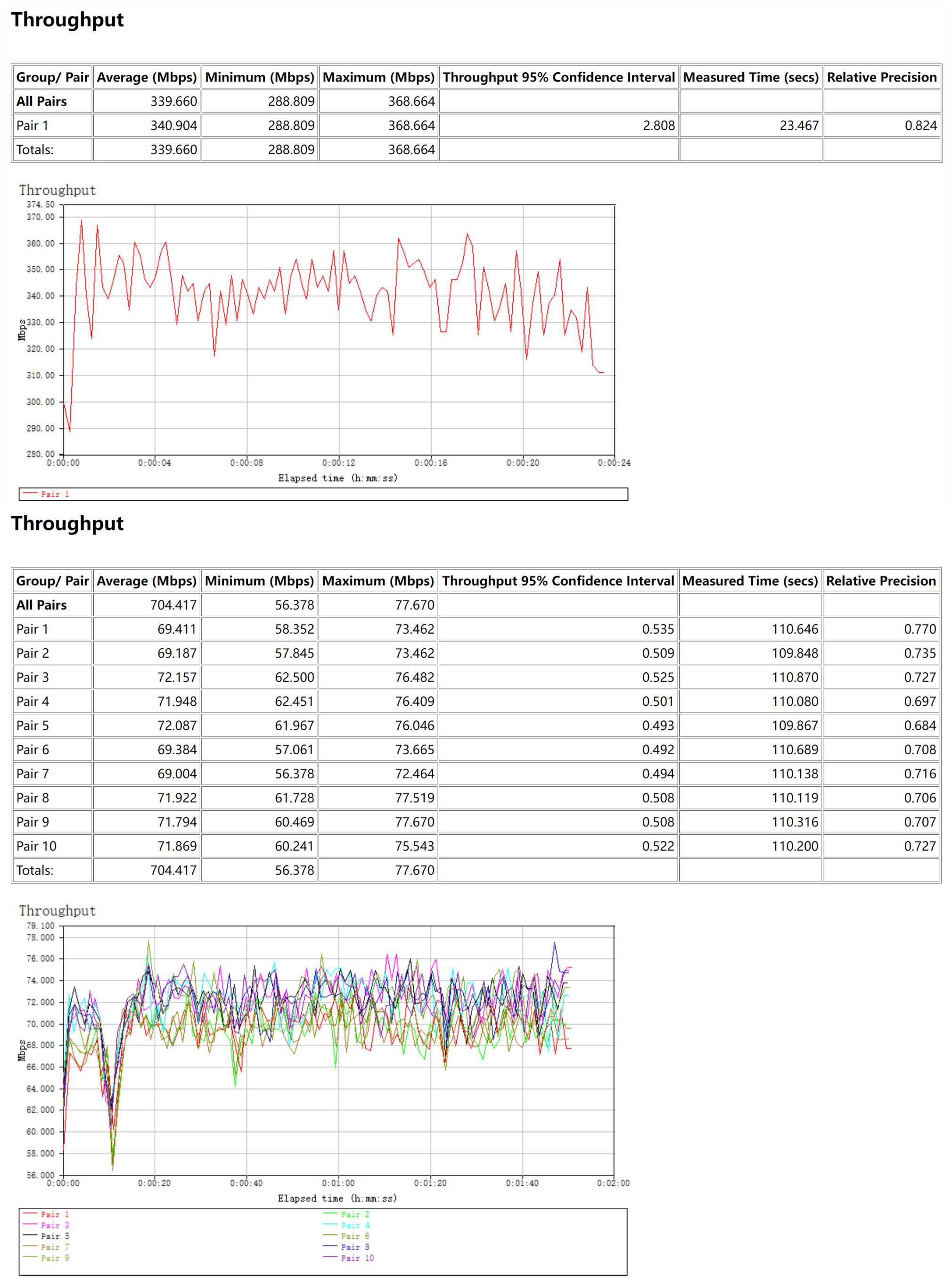

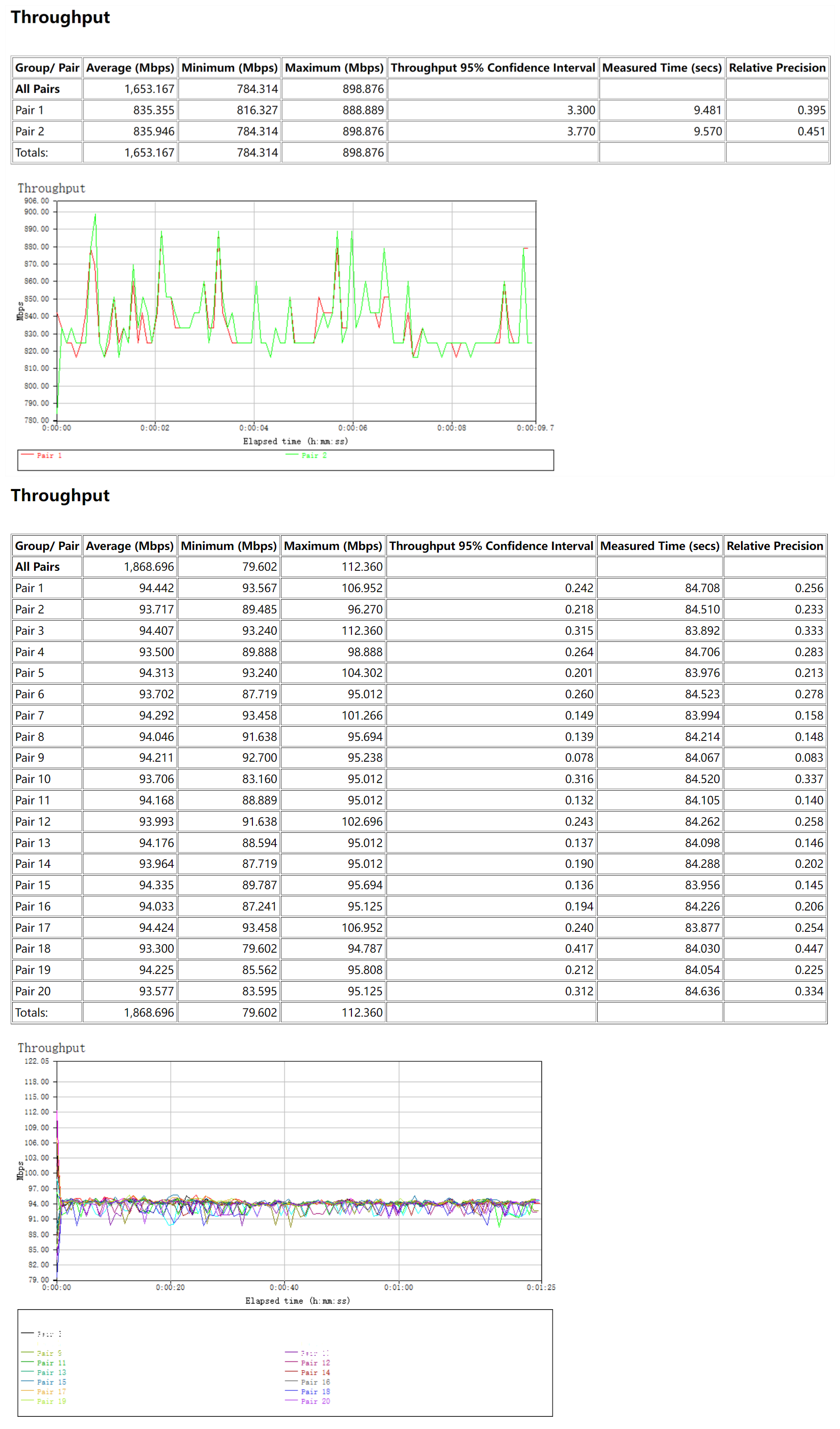

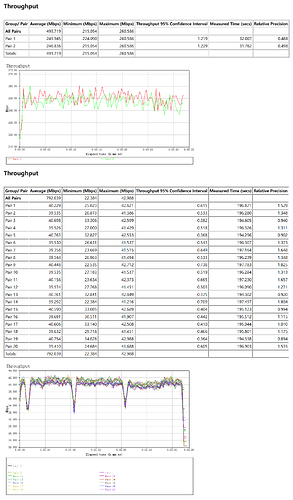

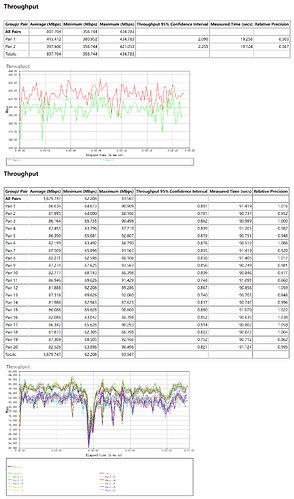

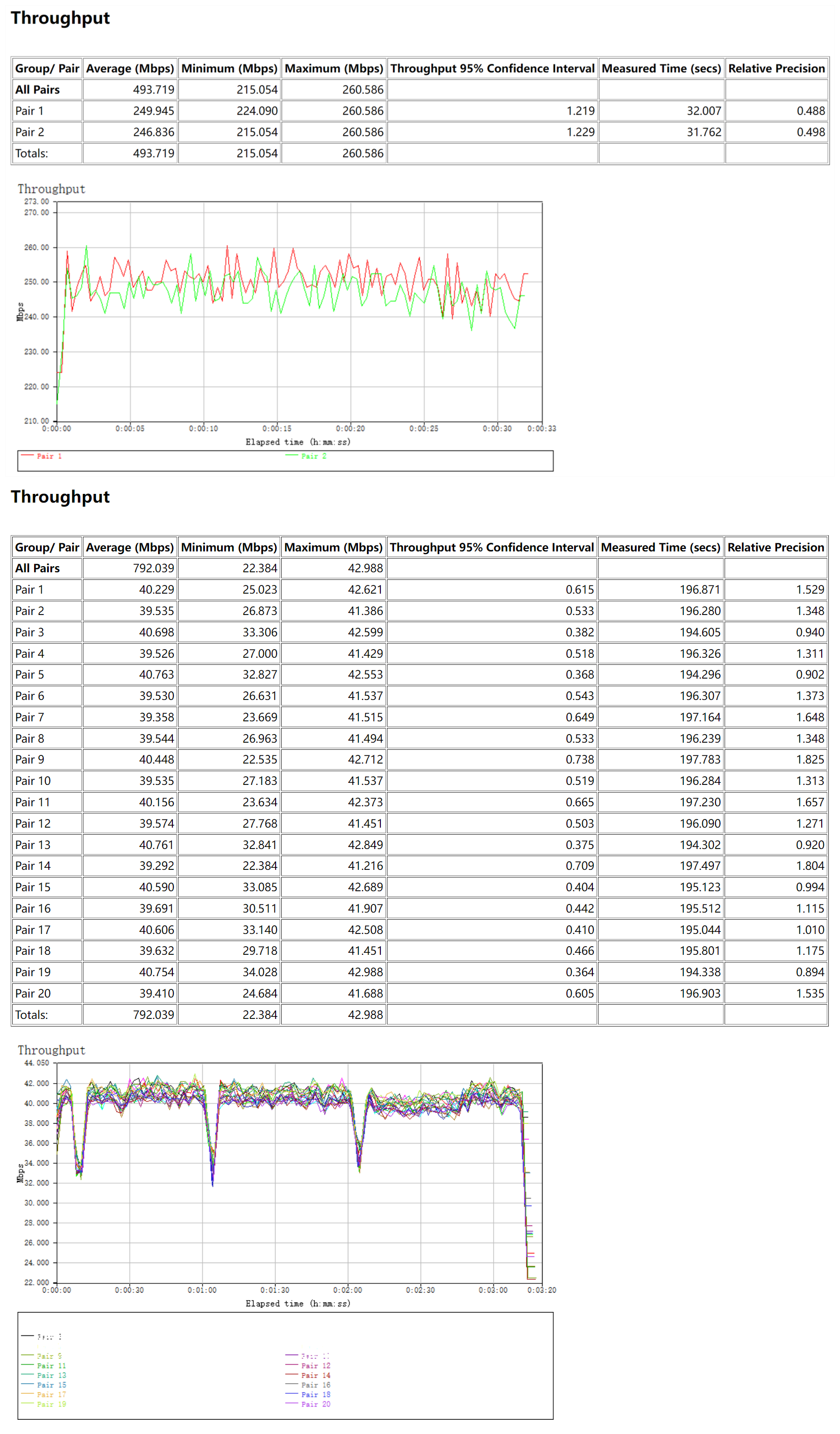

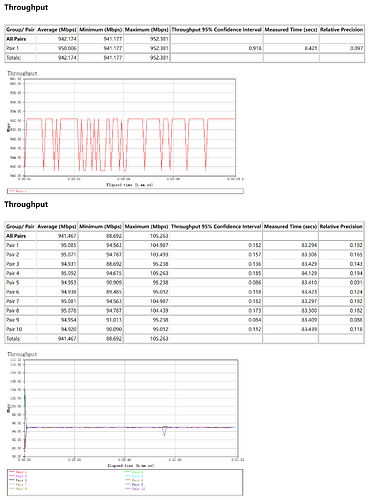

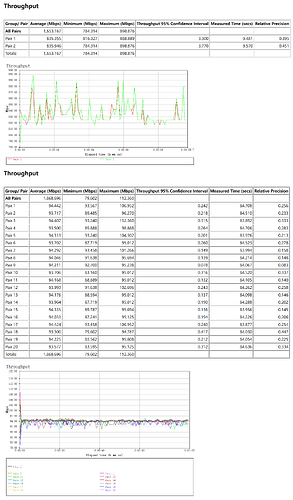

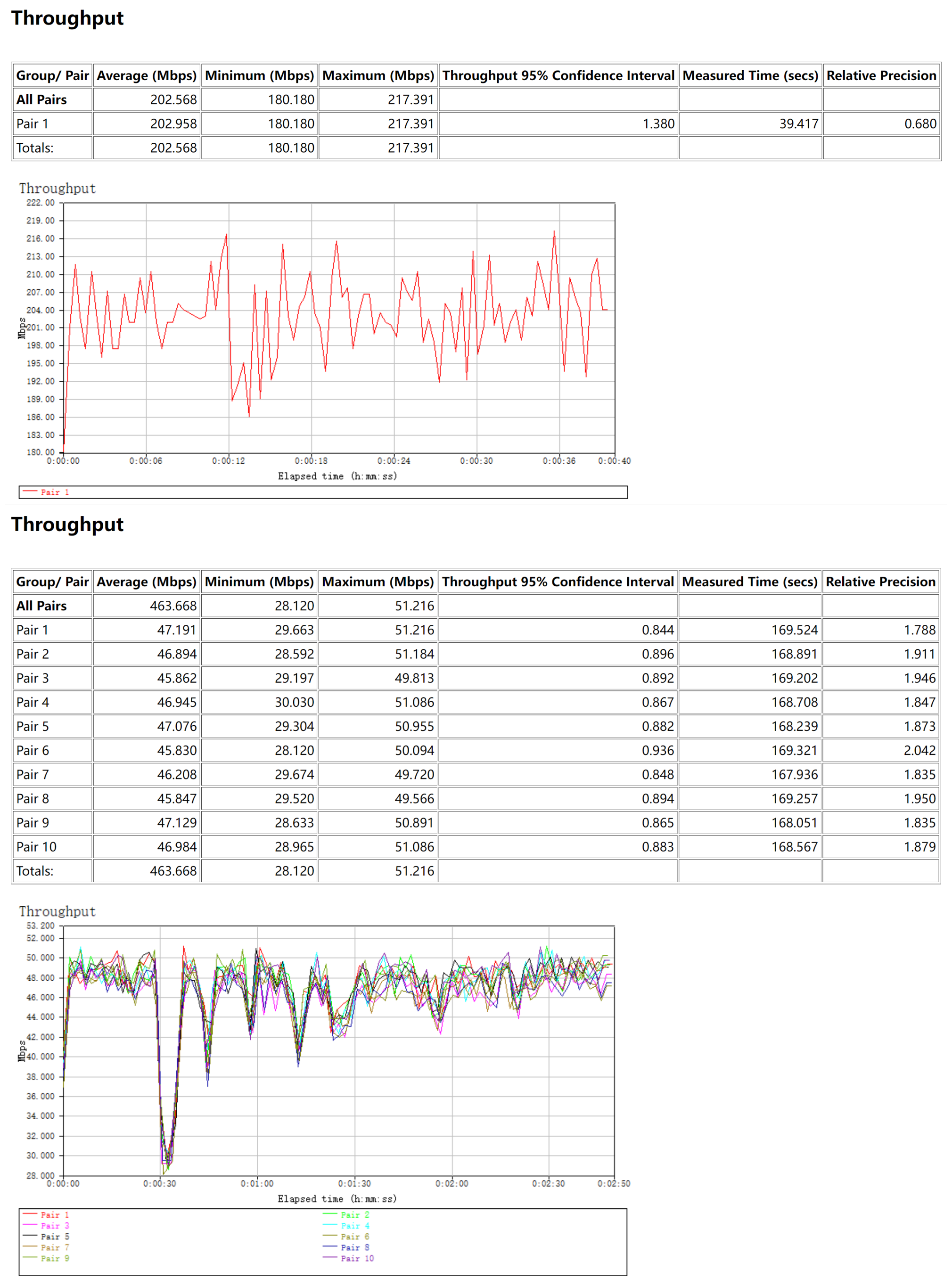

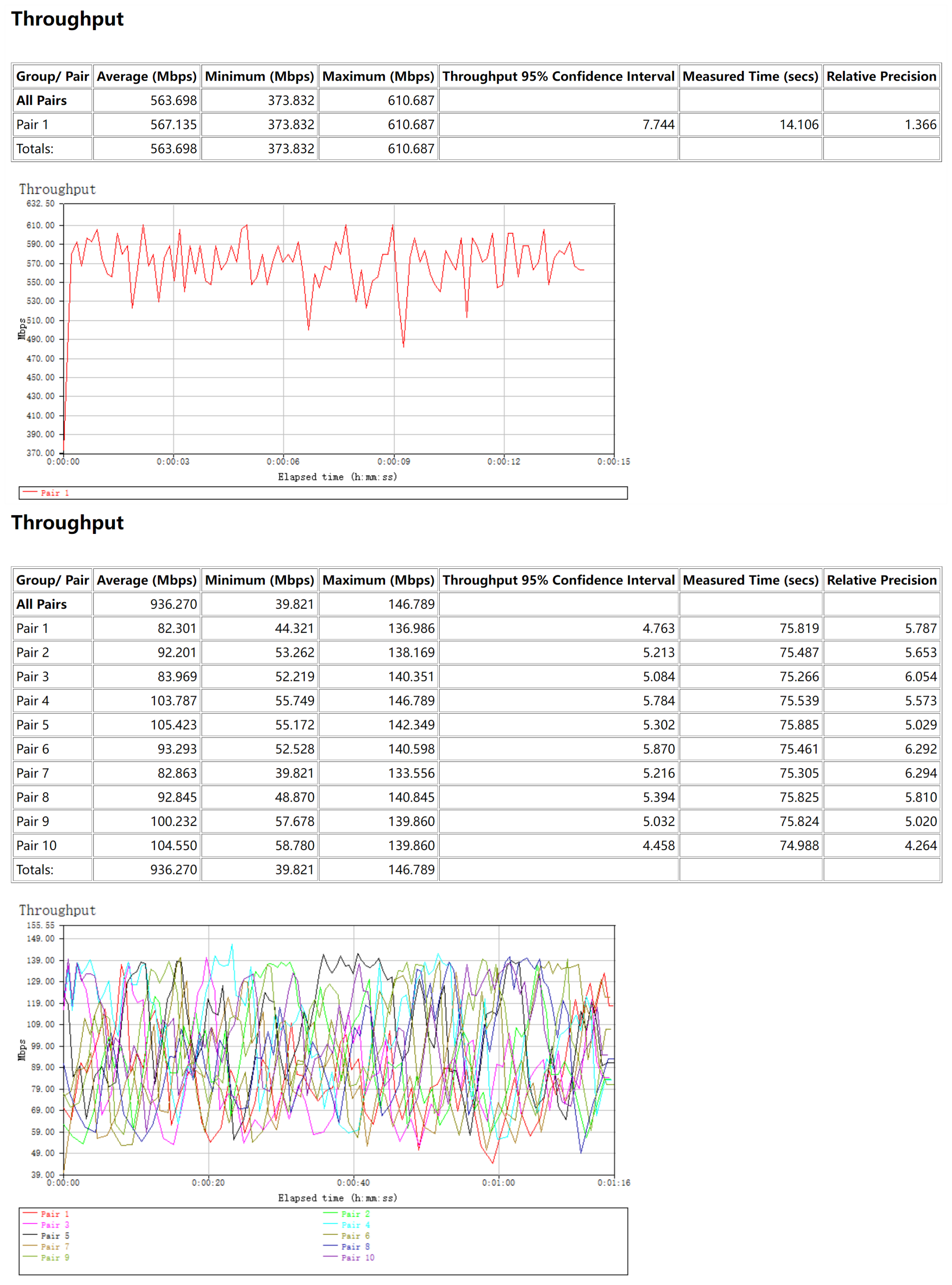

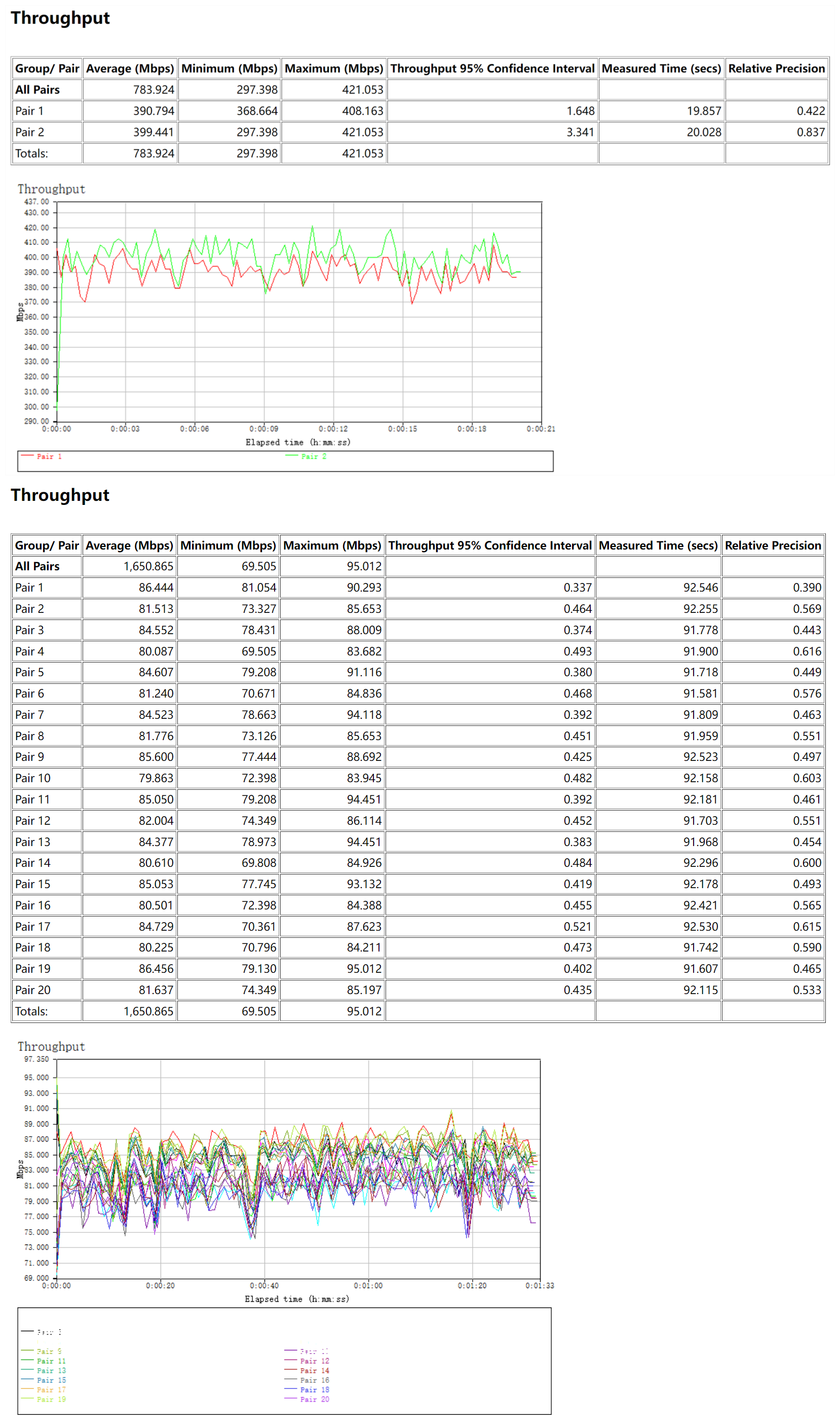

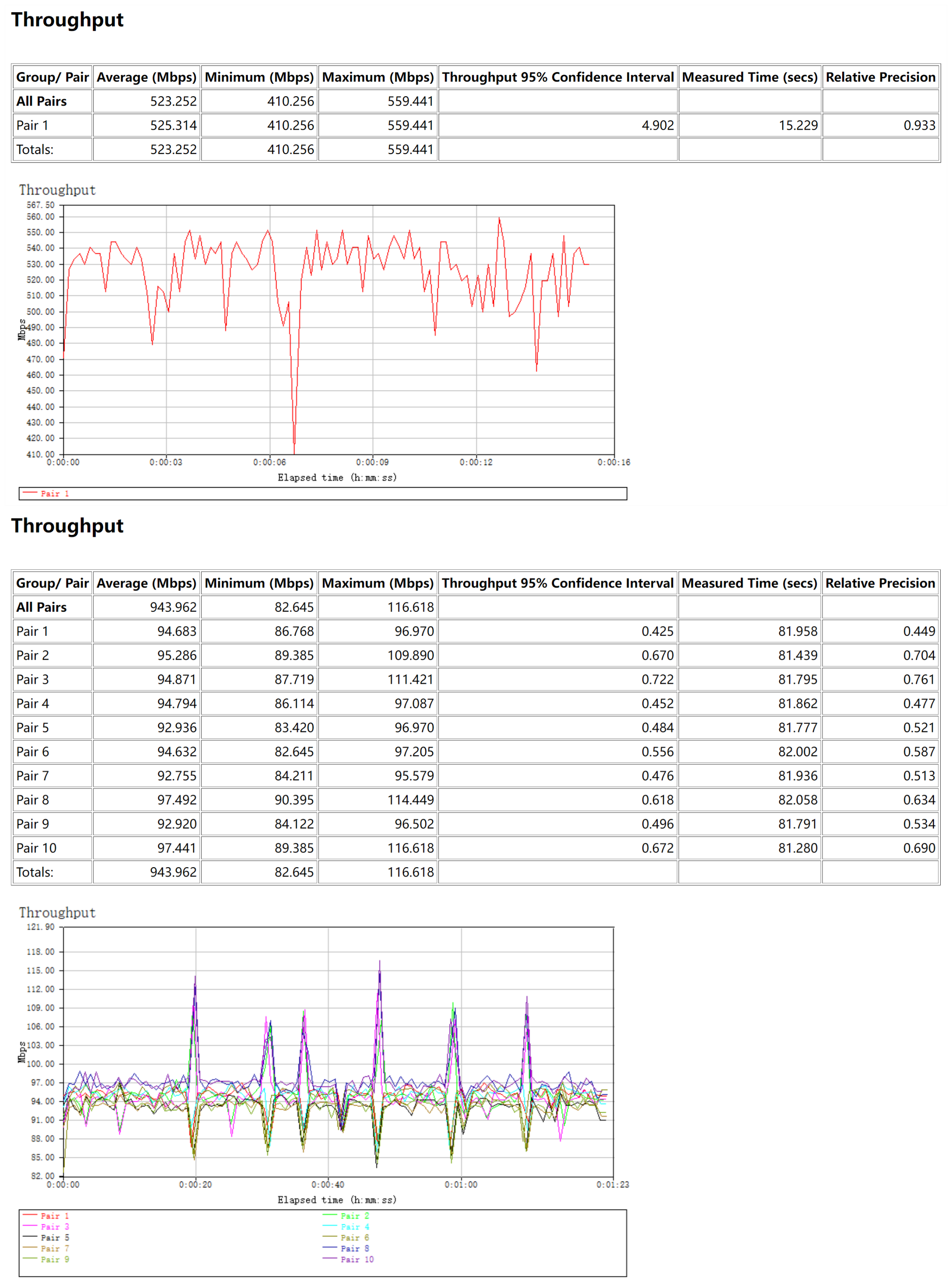

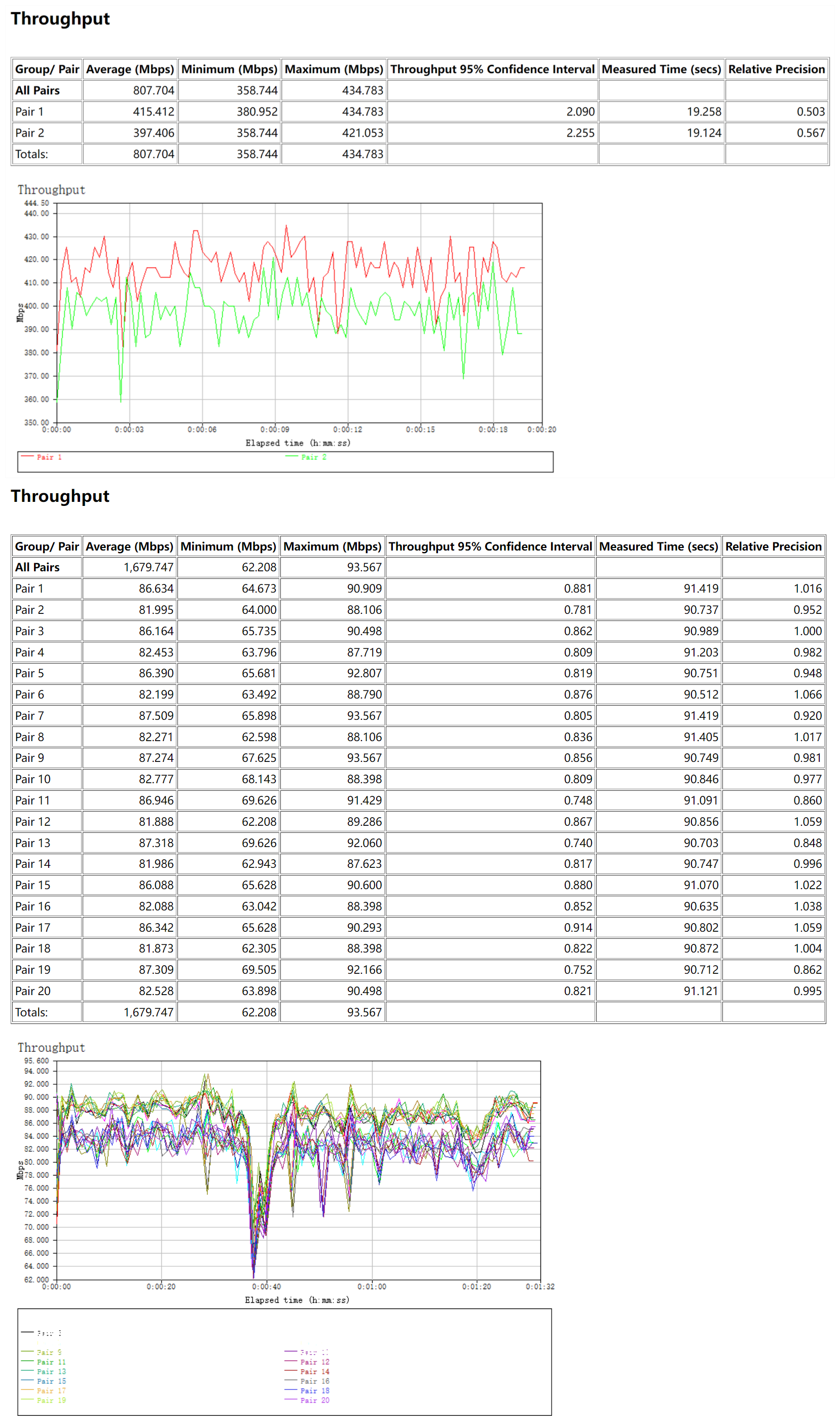

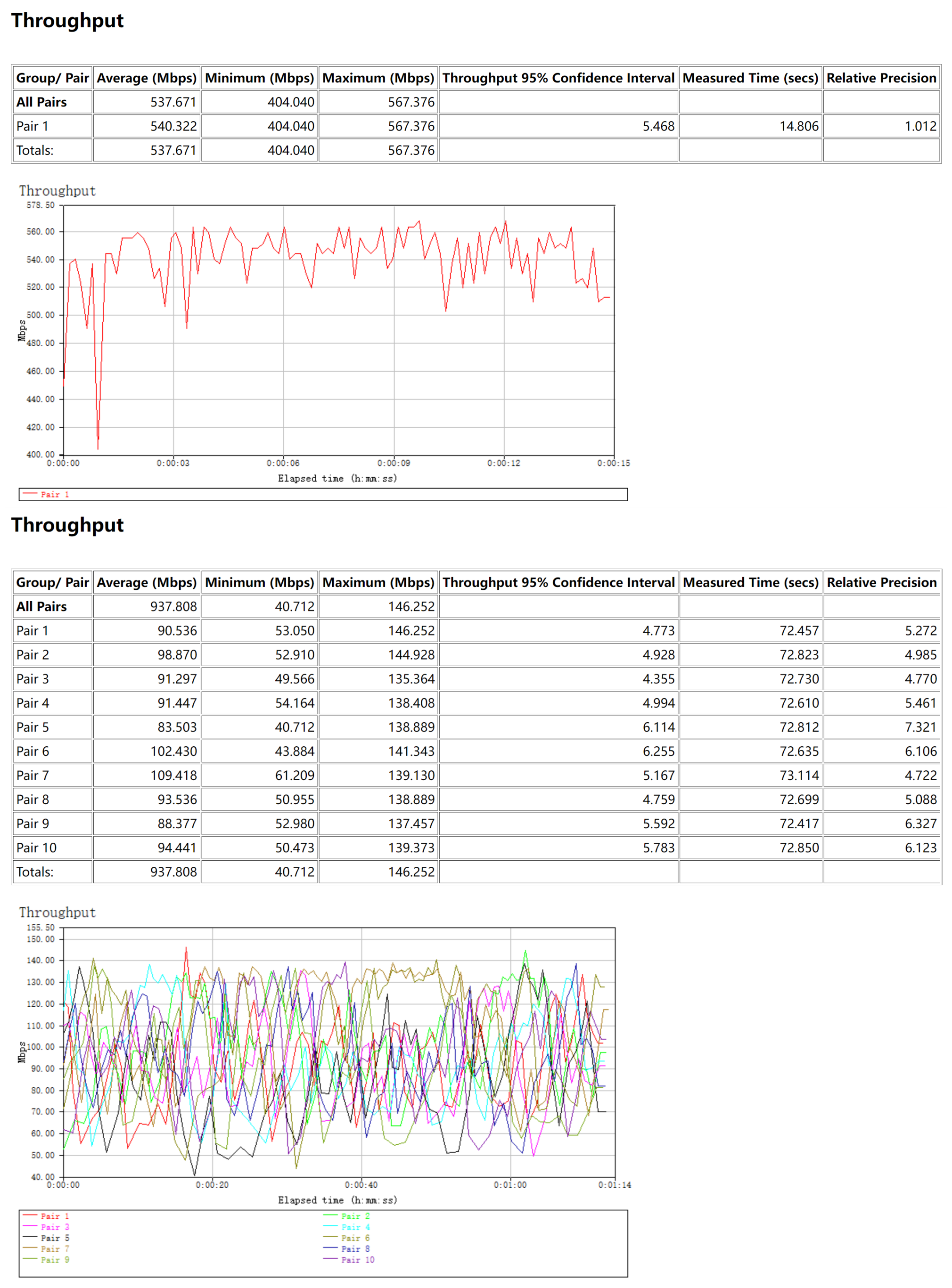

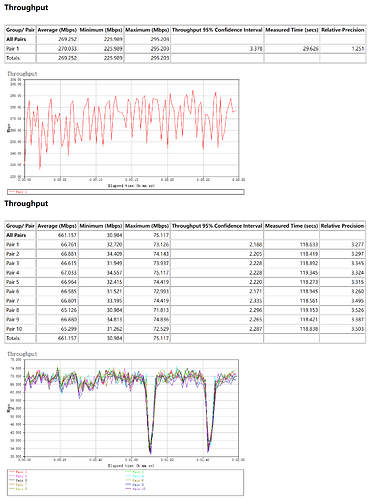

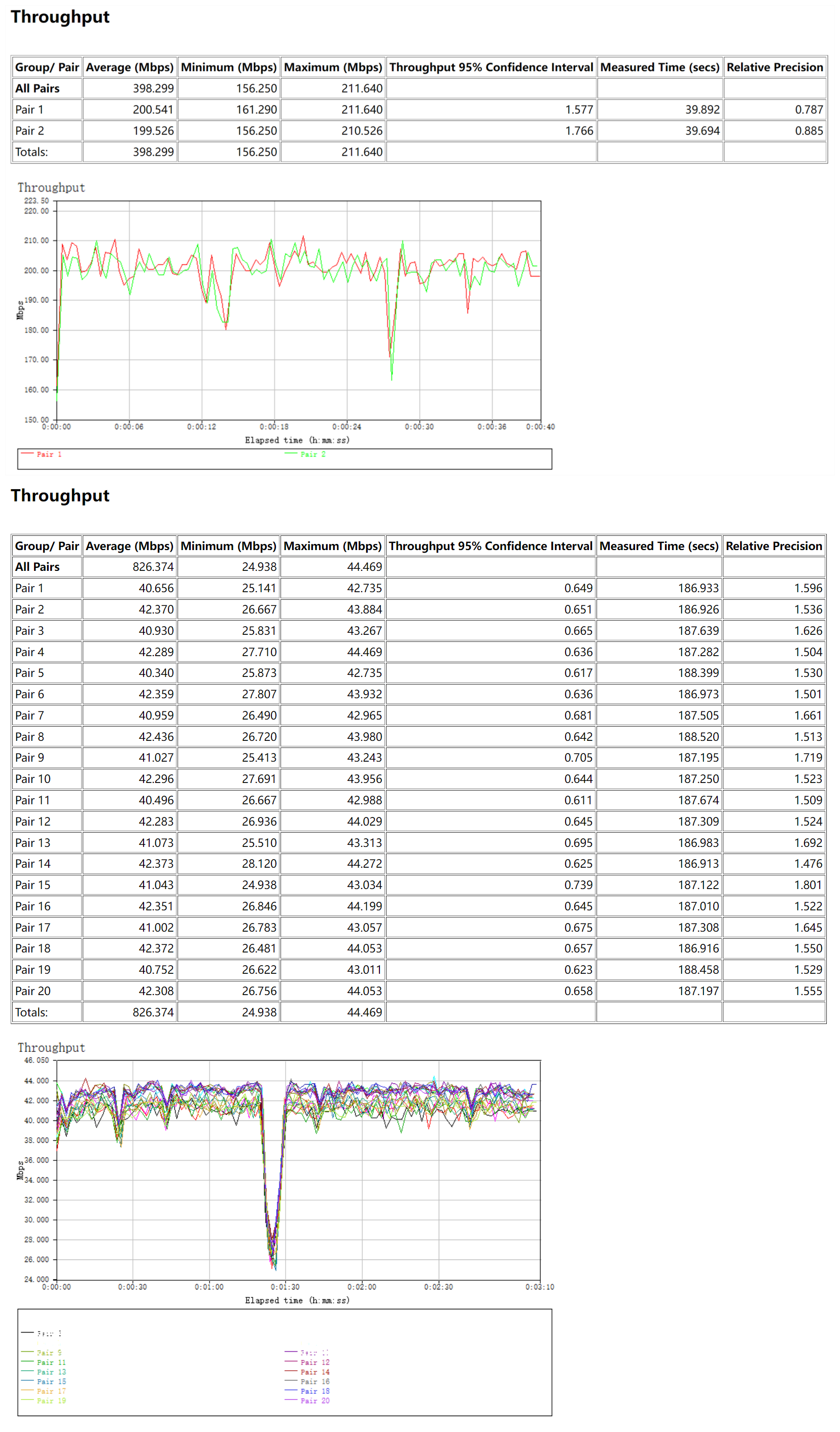

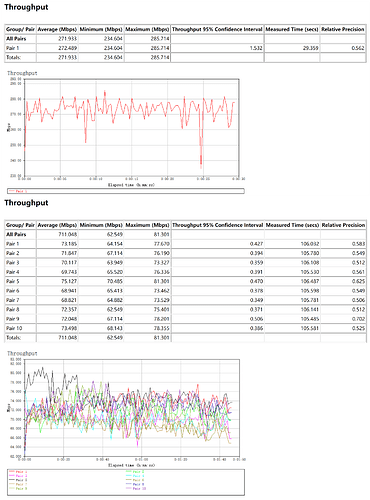

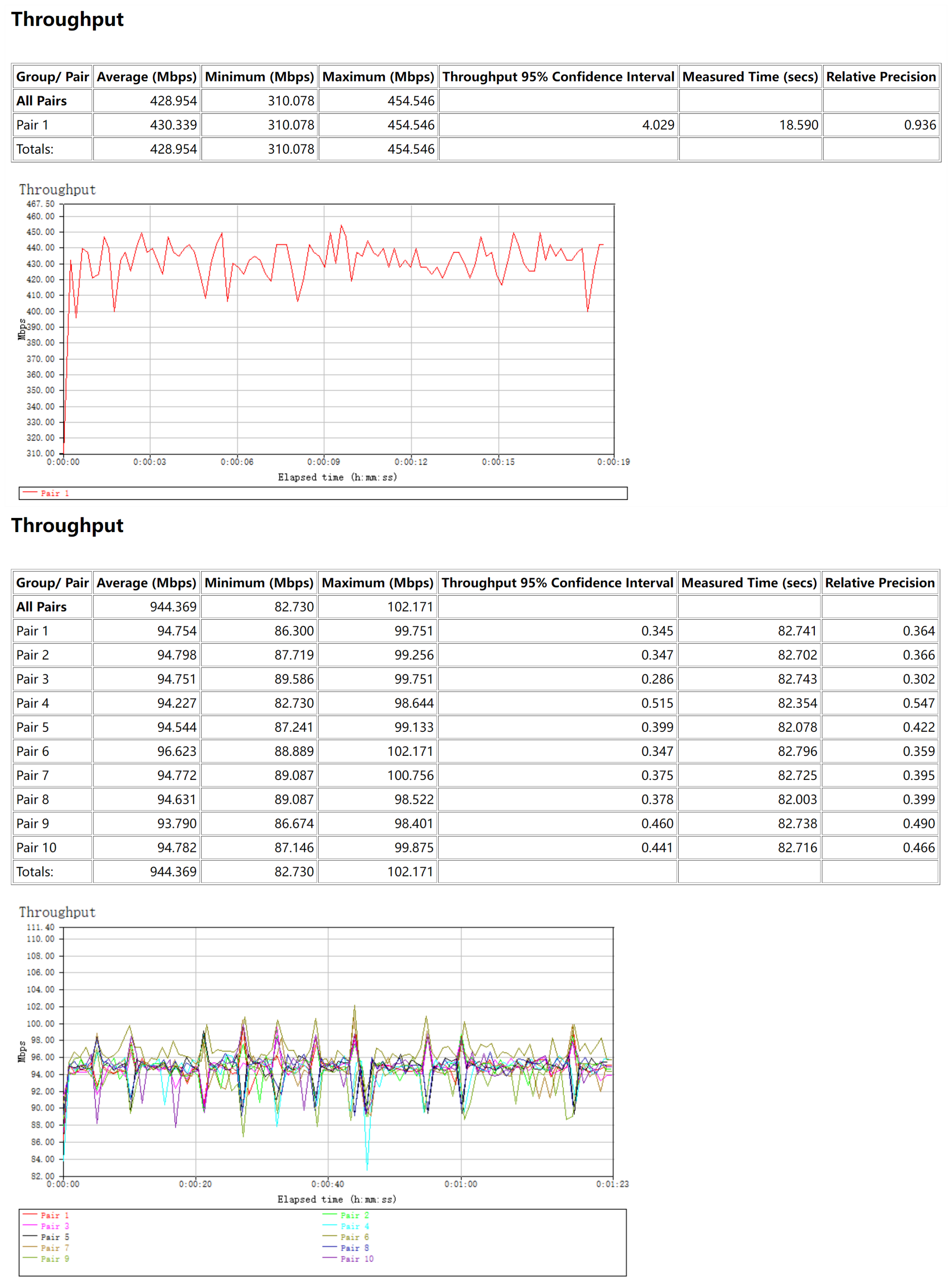

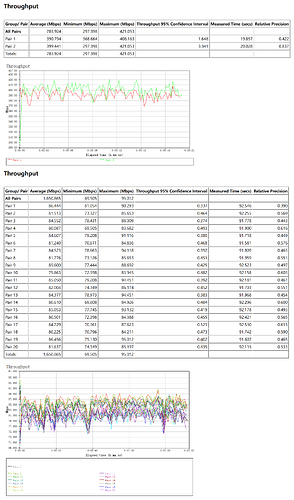

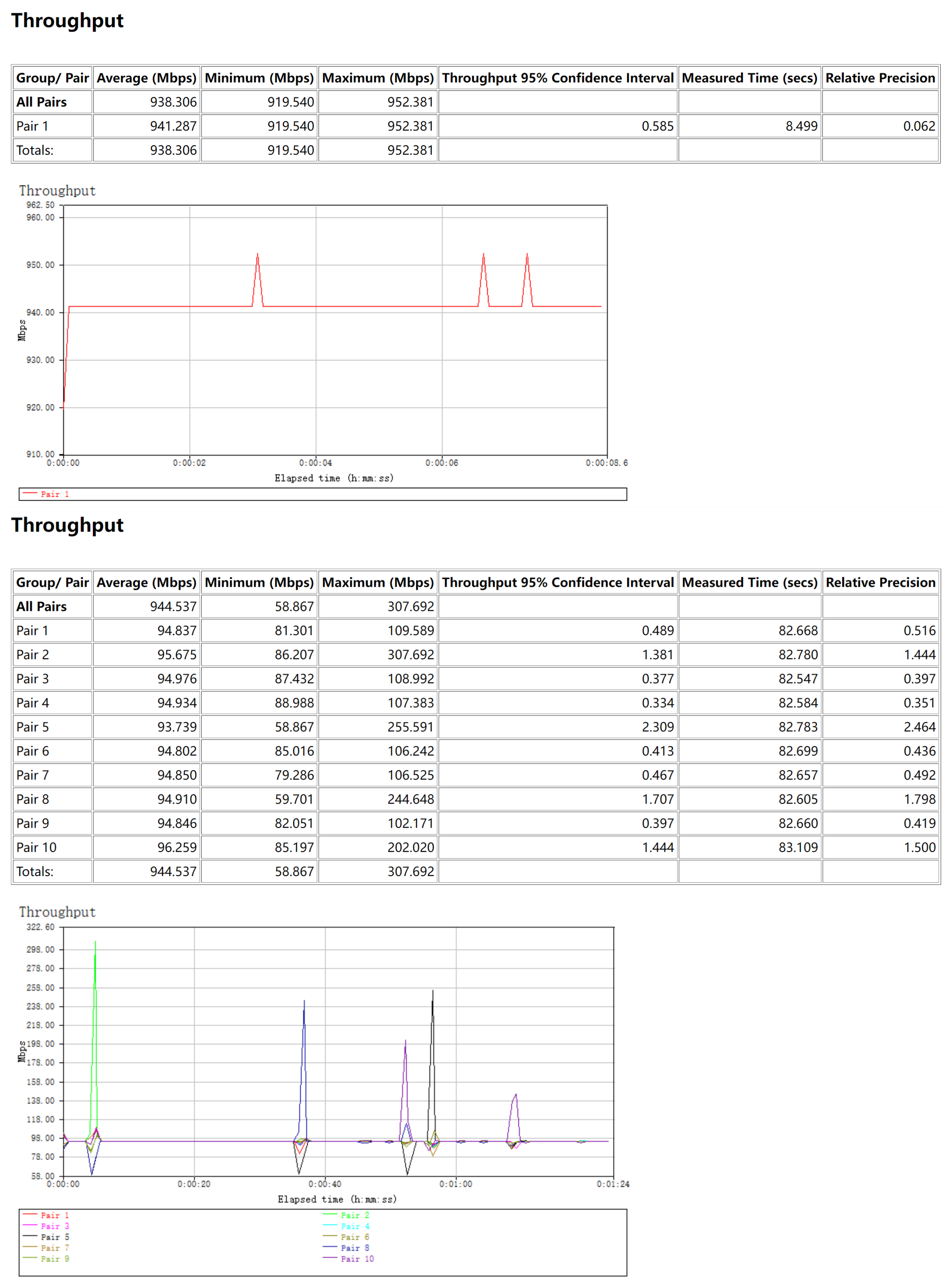

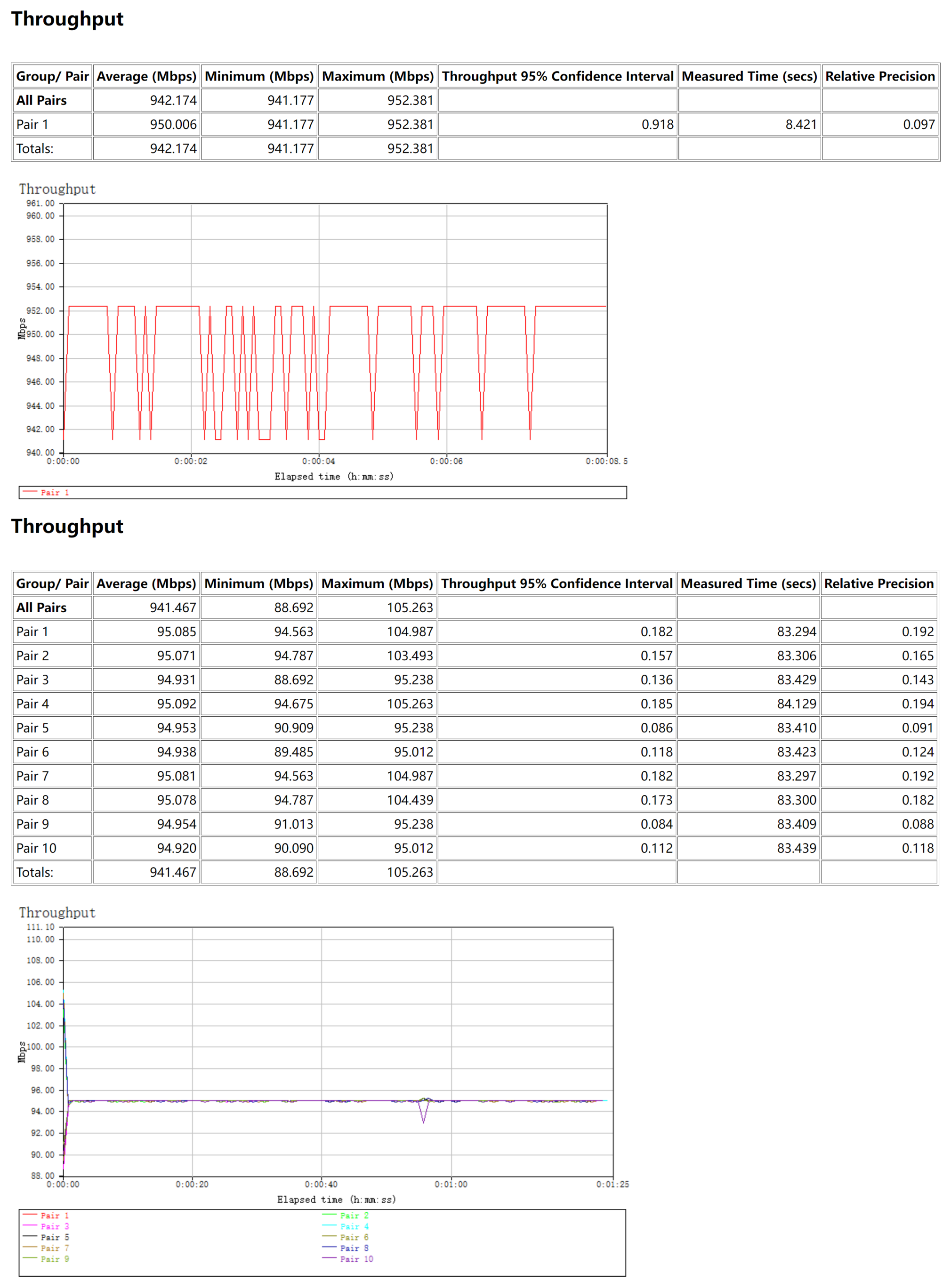

▲NAT单线程和十线程 ▲LAN to LAN单向单线程和十线程 ▲LAN to LAN双向单线程和十线程 ▲5G to LAN上行单线程和十线程 ▲5G to LAN双向单线程和十线程 ▲5G to LAN下行单线程和十线程 ▲5G to 5G单向单线程和十线程 ▲5G to 5G双向单线程和十线程
XD4 PRO双只无线回程吞吐量

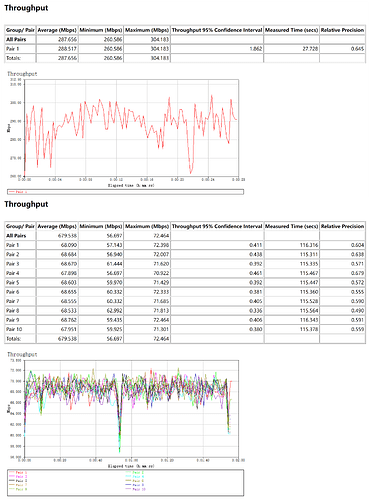

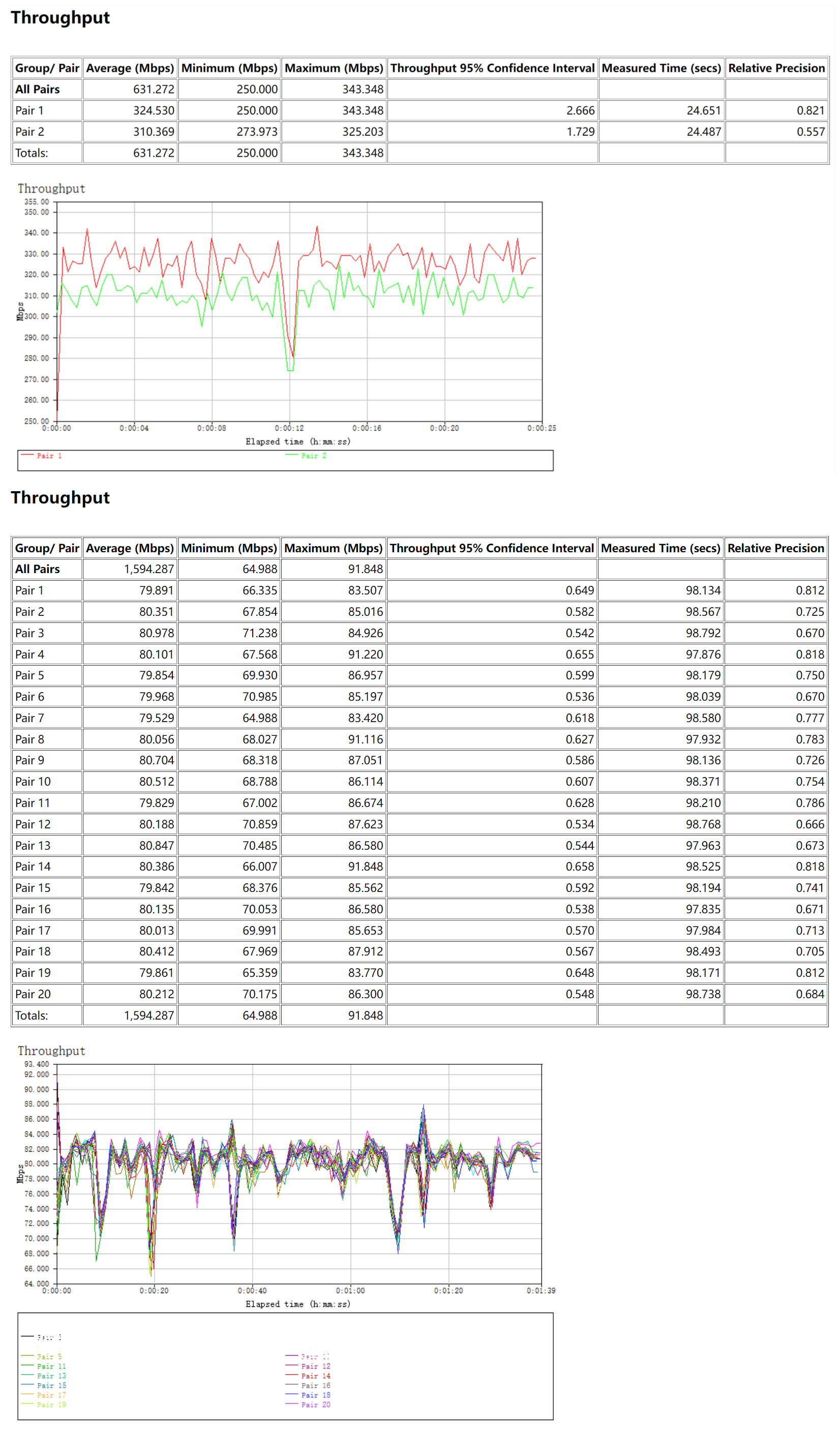

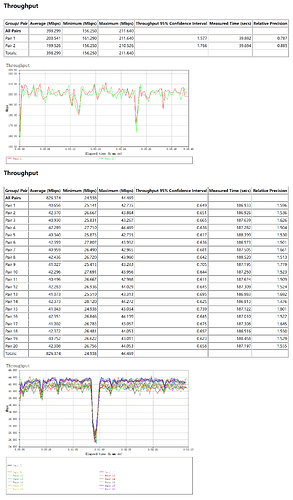

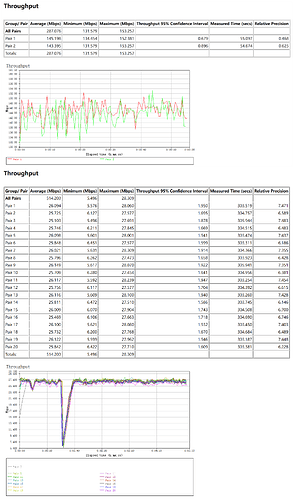

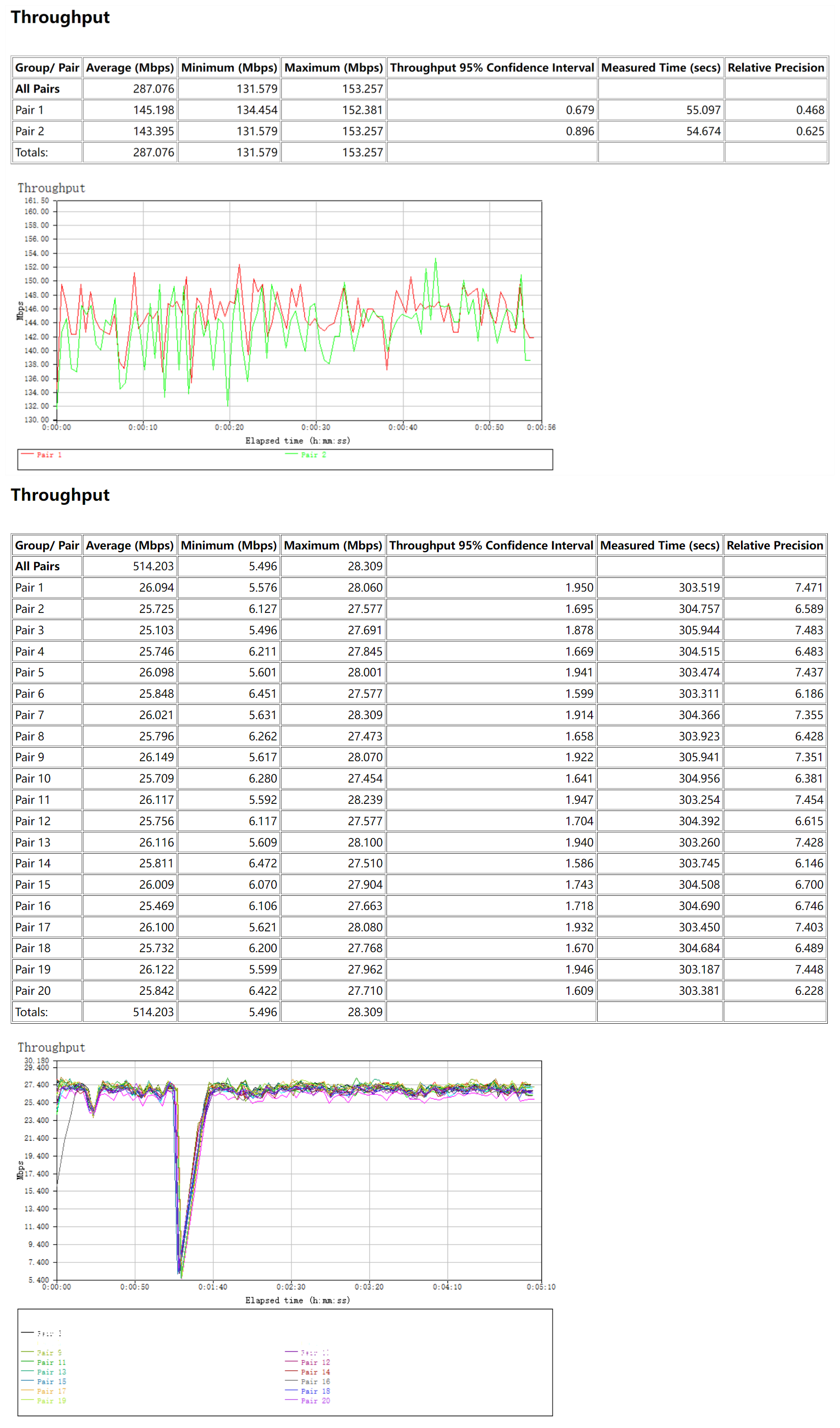

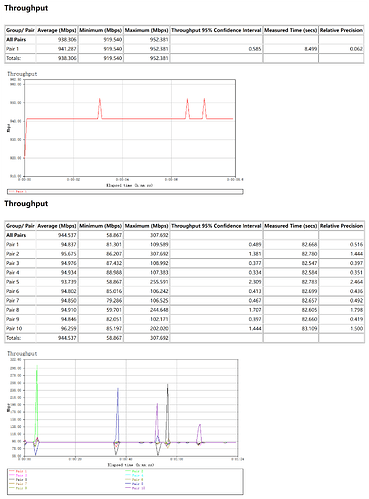

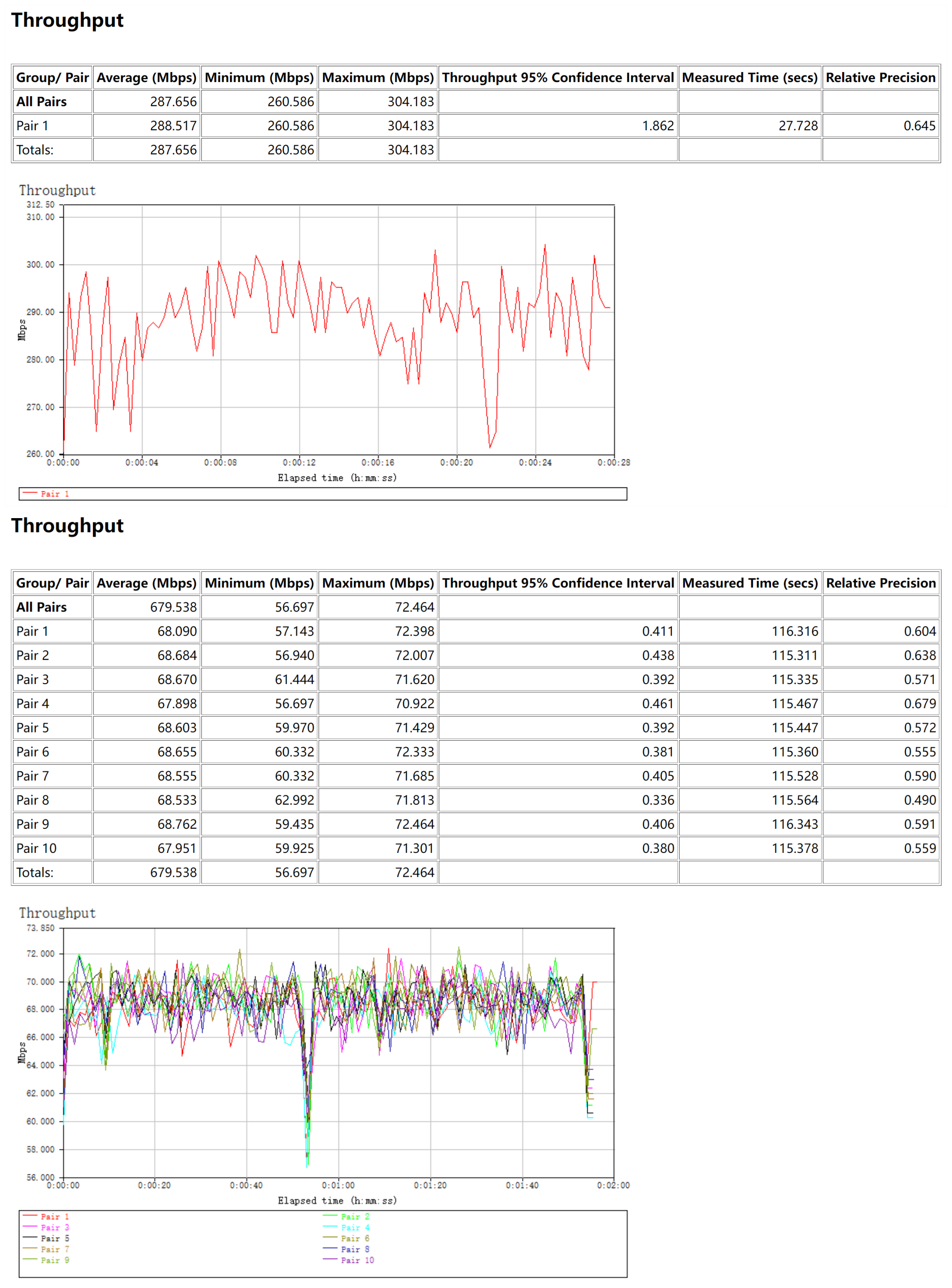

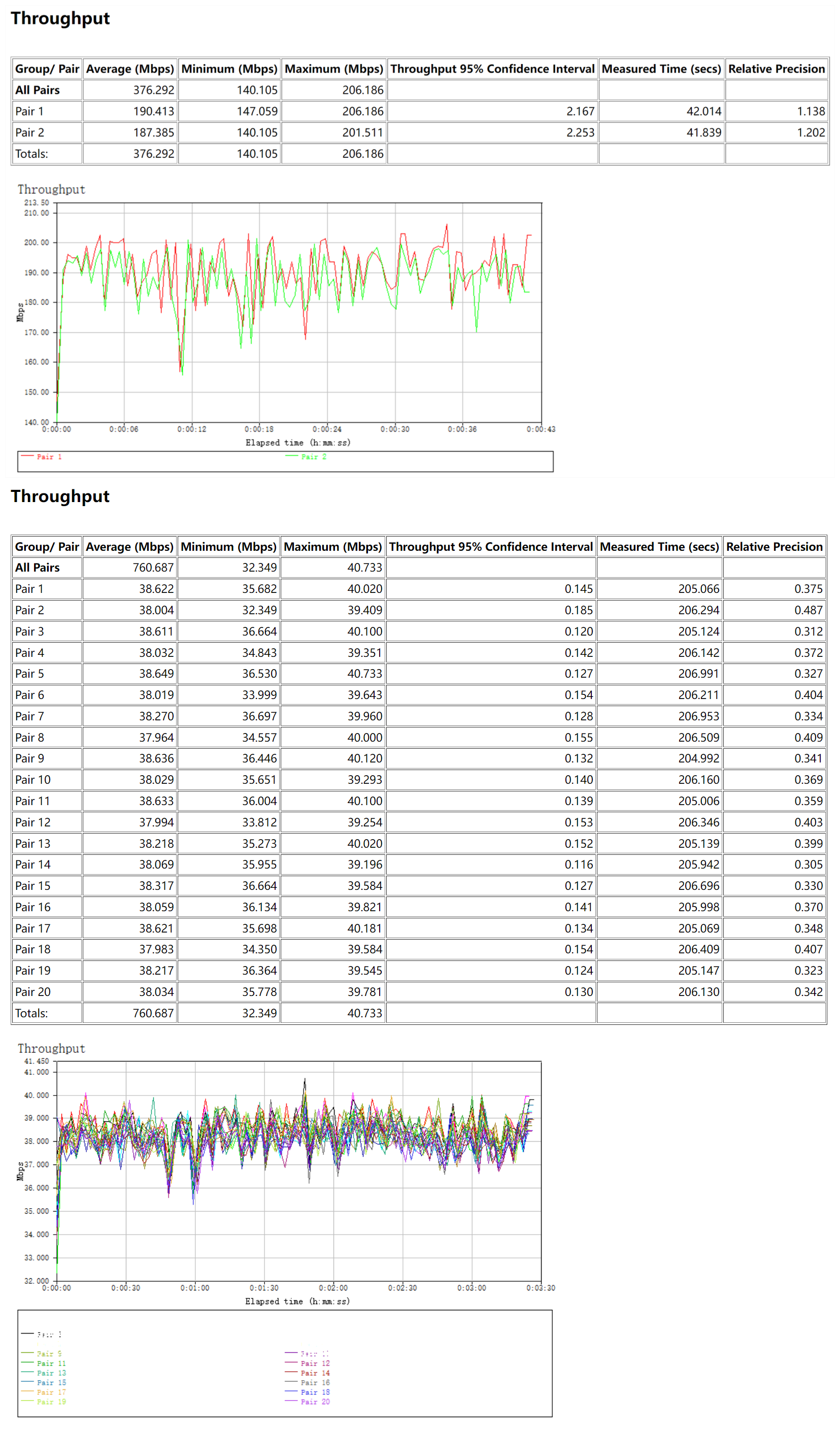

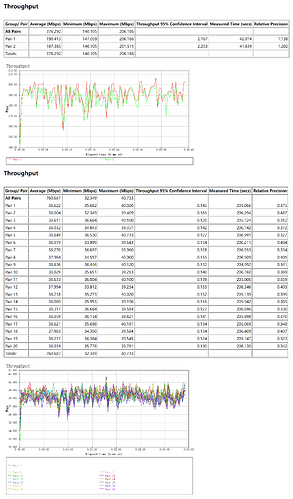

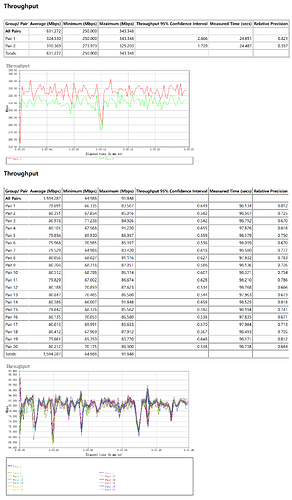

▲主XD4 PRO LAN to 次XD4 PRO LAN单向单线程和十线程 ▲主XD4 PRO LAN to 次XD4 PRO LAN双向单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO LAN上行单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO LAN双向单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO LAN下行单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO 5G单向单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO 5G双向单线程和十线程
XD4 PRO双只有线回程吞吐量

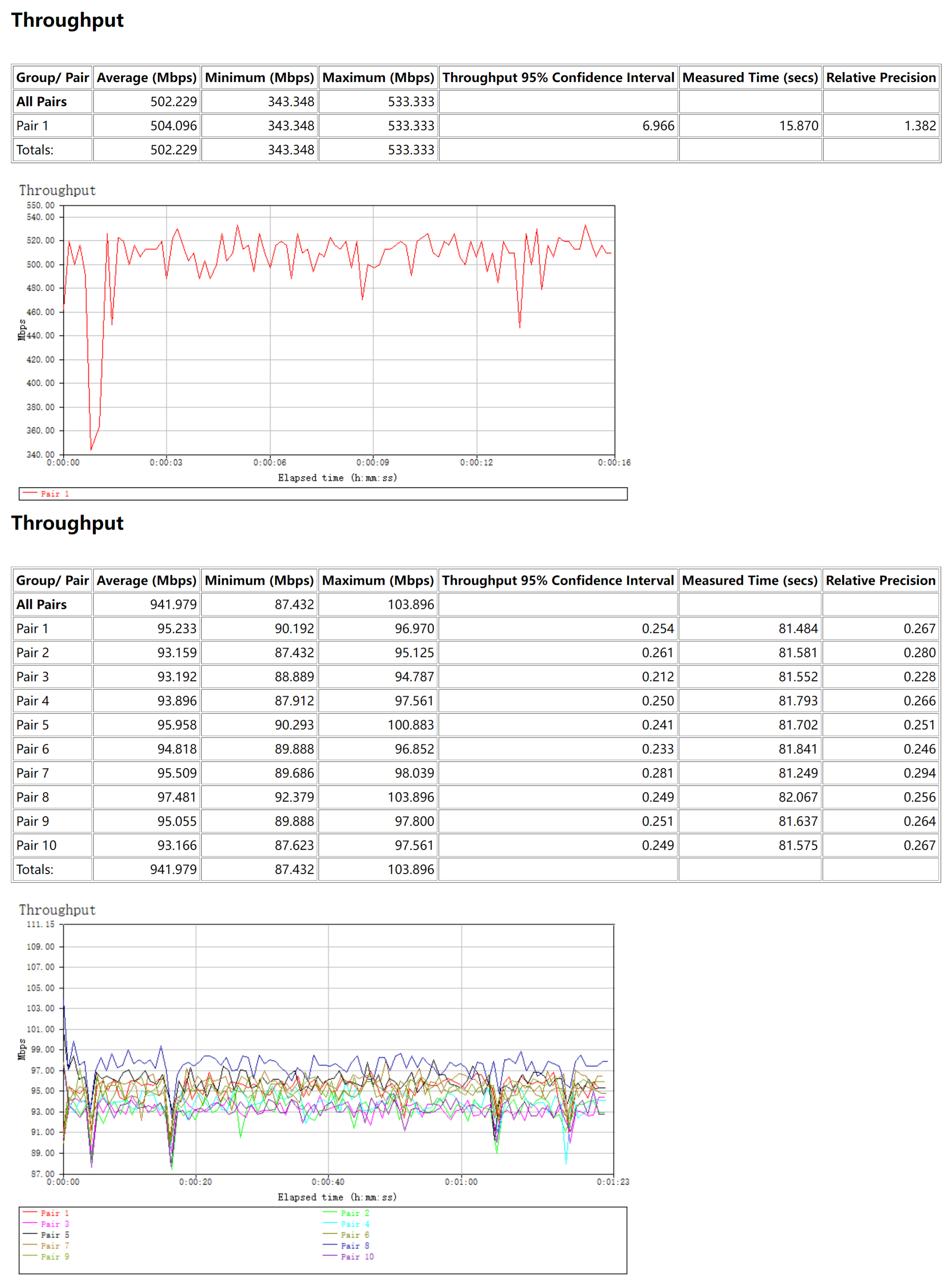

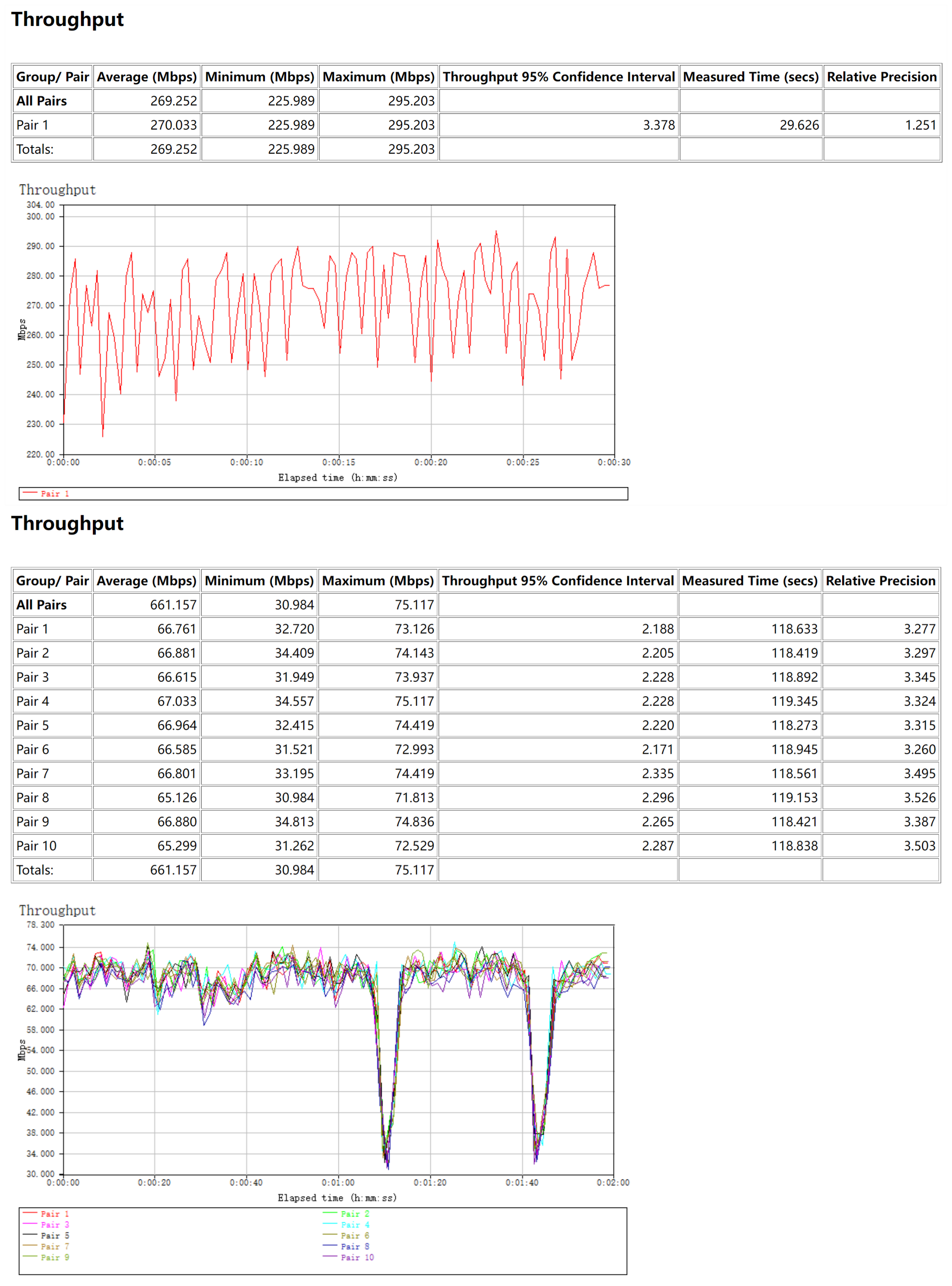

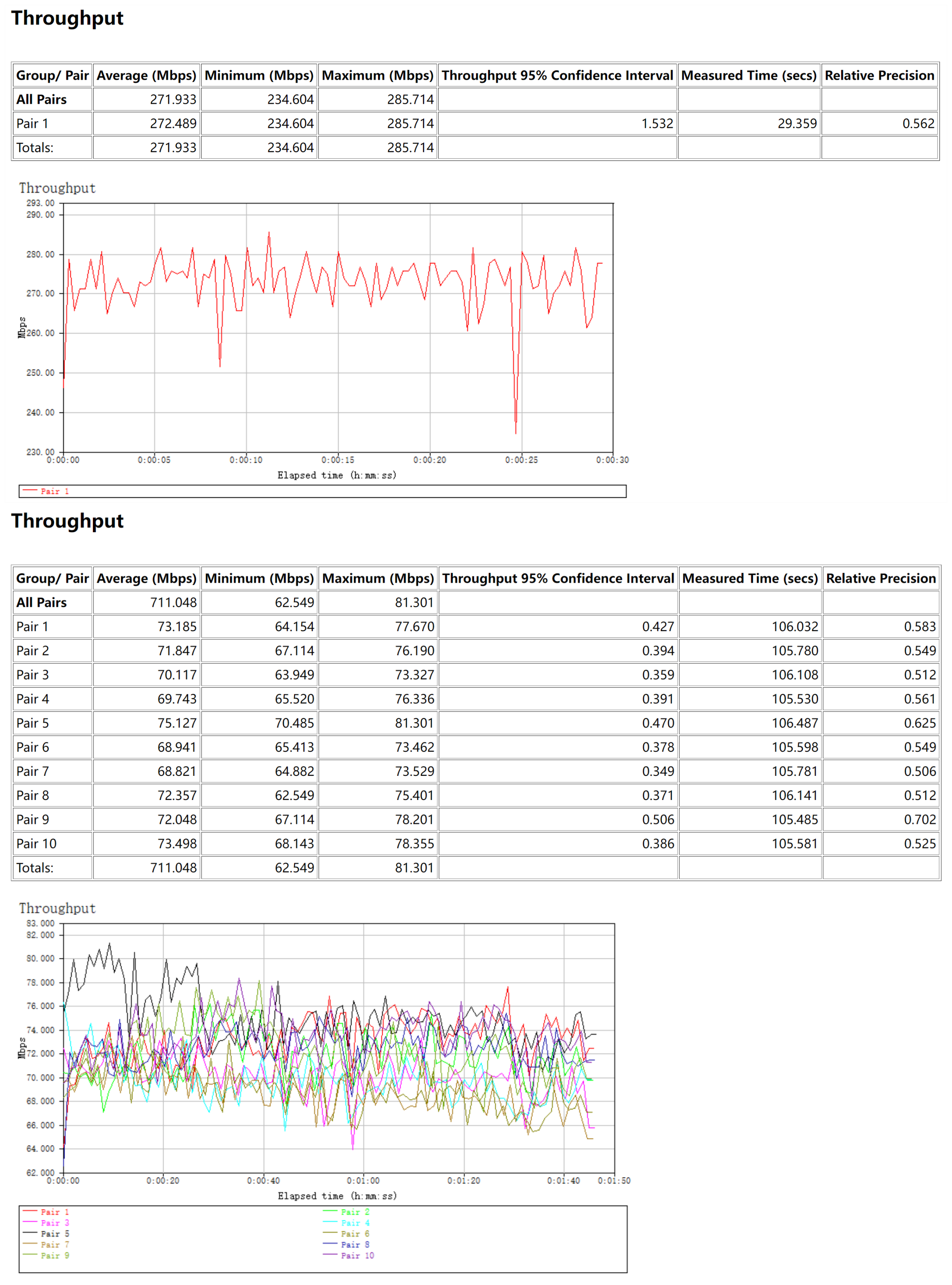

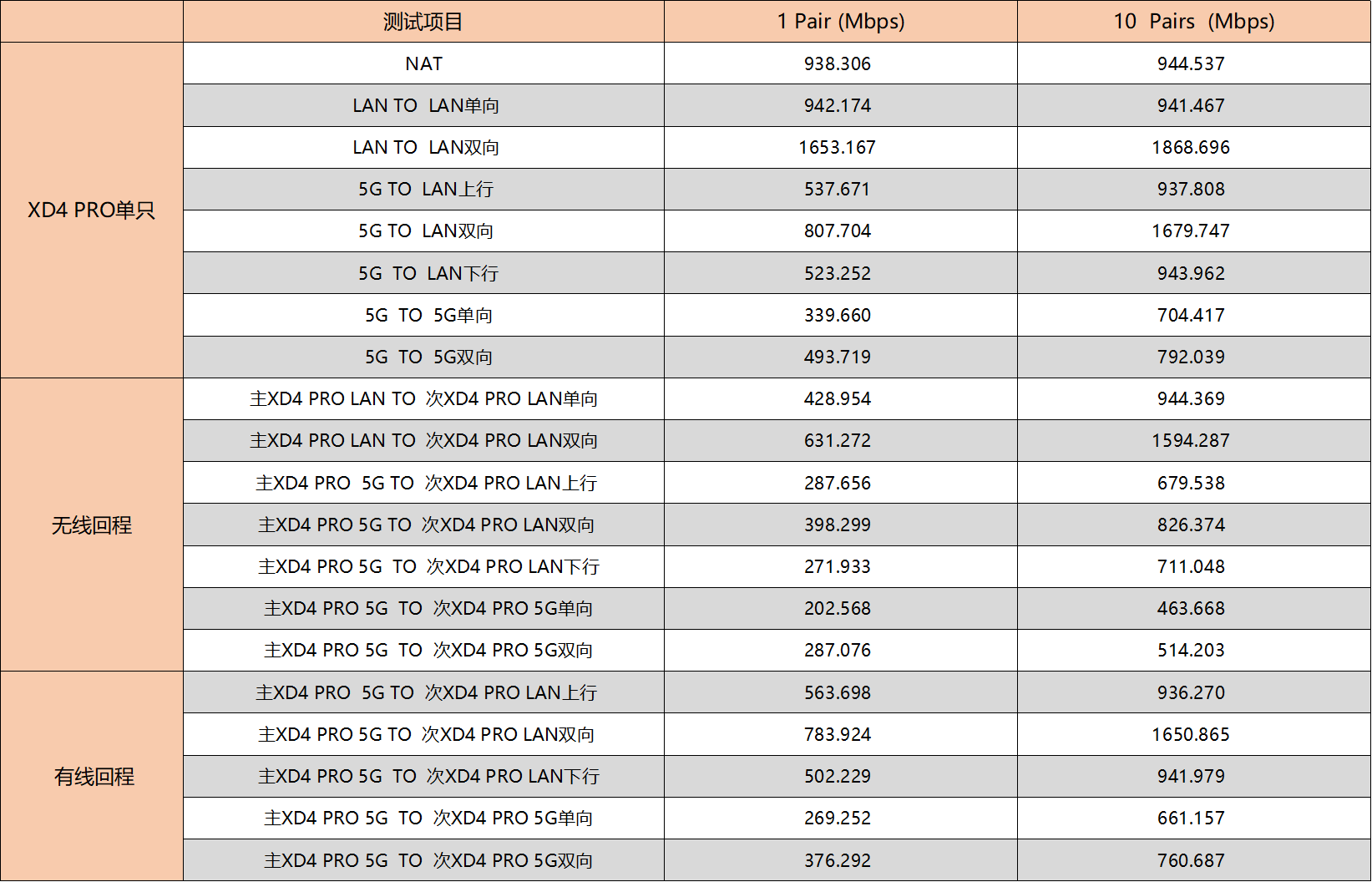

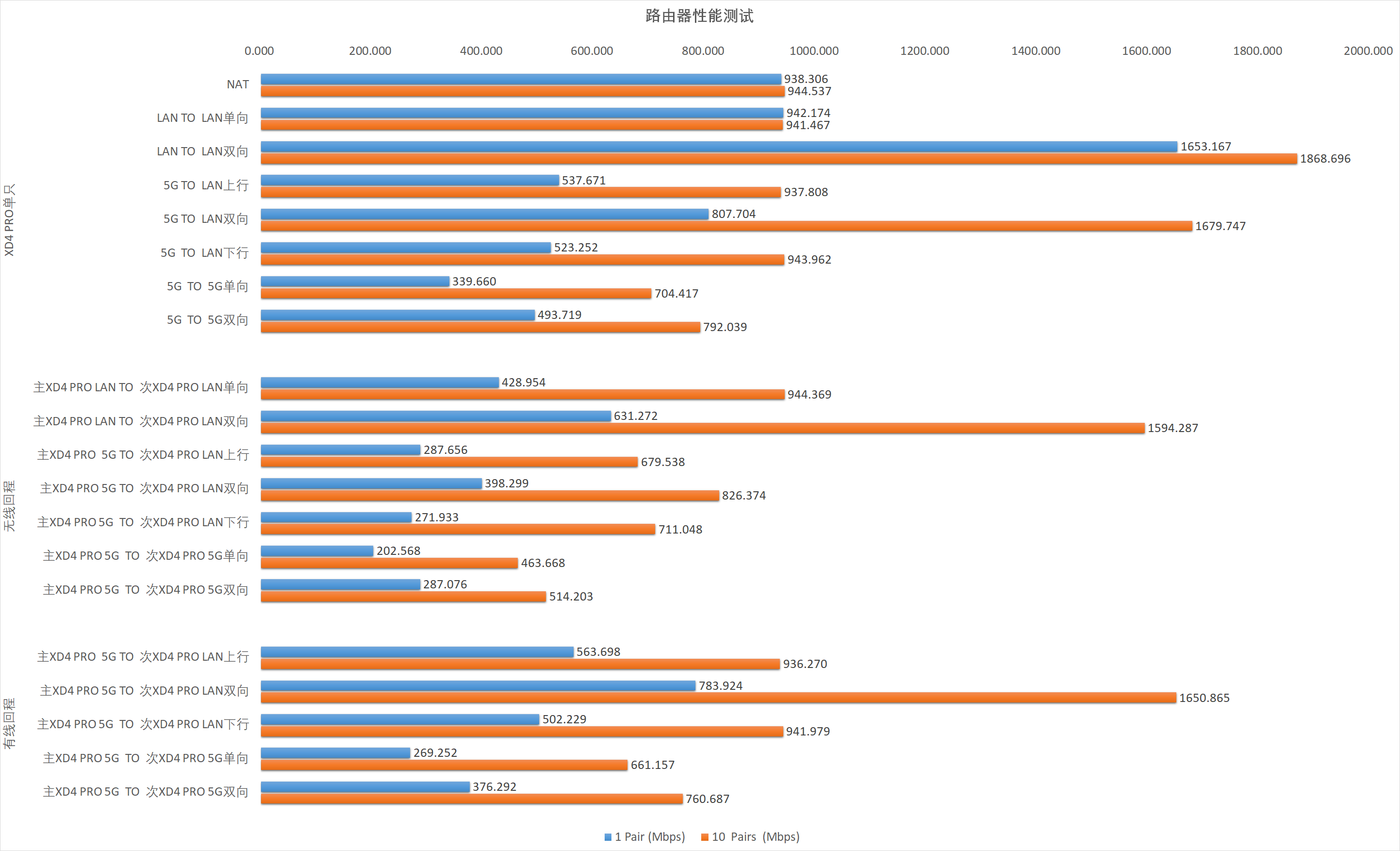

▲主XD4 PRO 5G to 次XD4 PRO LAN上行单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO LAN双向单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO LAN下行单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO 5G单向单线程和十线程 ▲主XD4 PRO 5G to 次XD4 PRO 5G双向单线程和十线程 ▲数据汇总 ▲图表汇总
信号测试

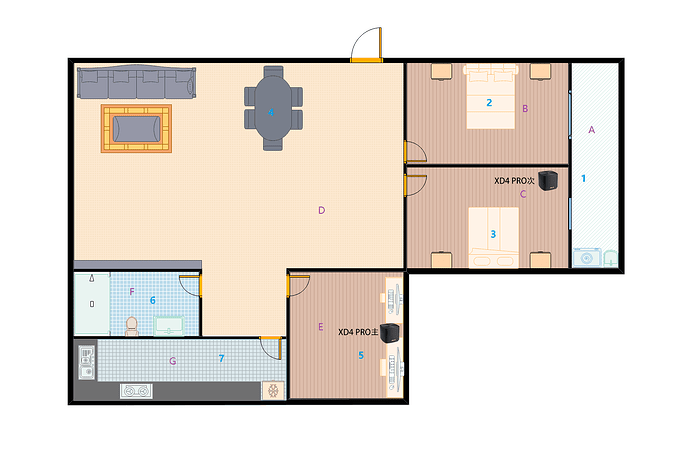

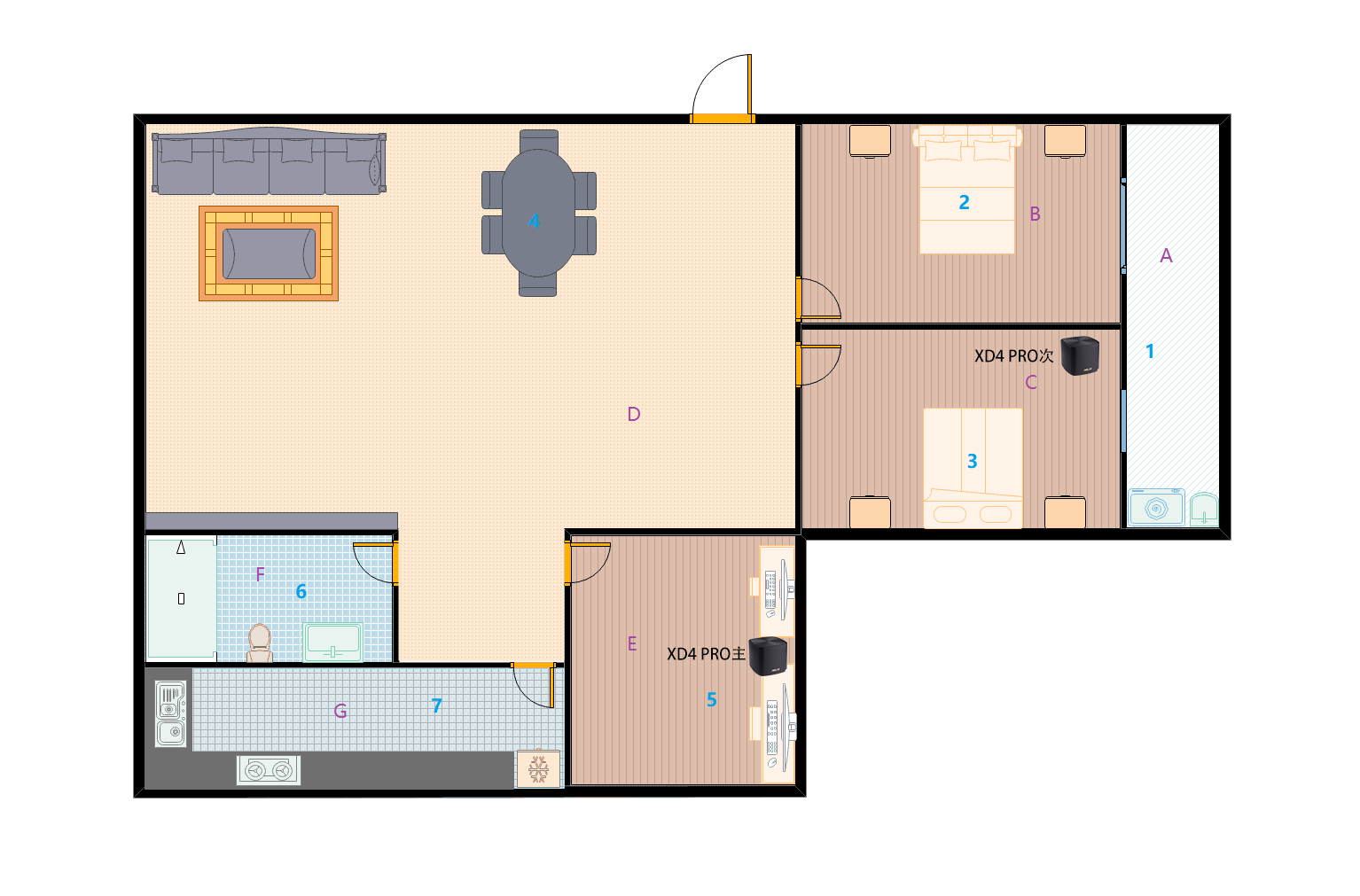

▲有线宽带为江苏电信10G EPON千兆宽带，签约下行1000M，上行50M ▲Speedtest测速 ▲XD4 PRO无线地区澳大利亚，采用有线回程方式。其所在位置已在上图标出
各房间大致面积说明
A:11平方米
B:15平方米
C:15平方米
D:40平方米
E:12平方米
F:5平方米
G:7.5平方米

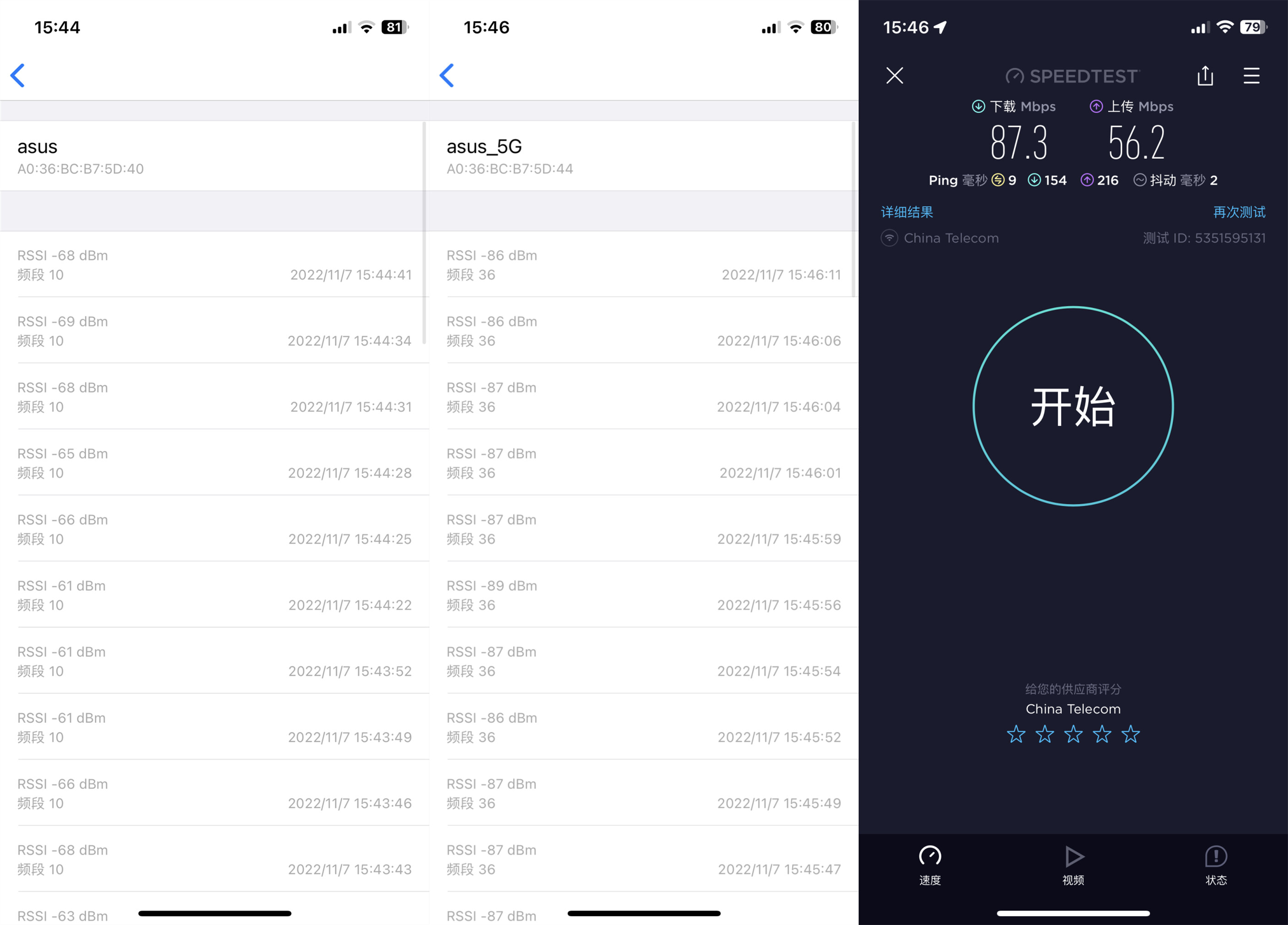

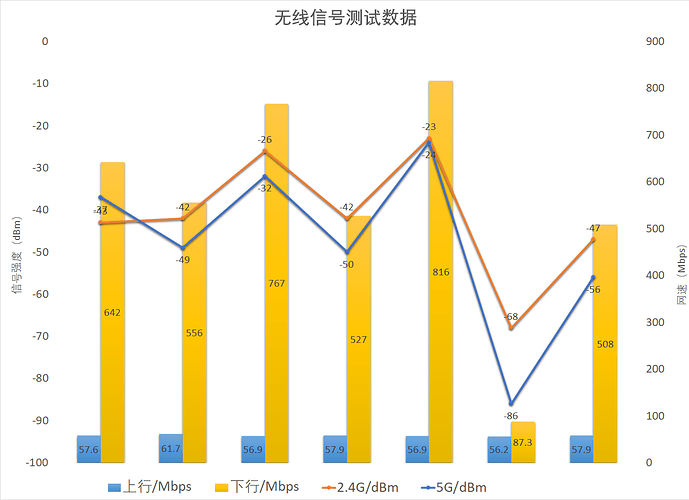

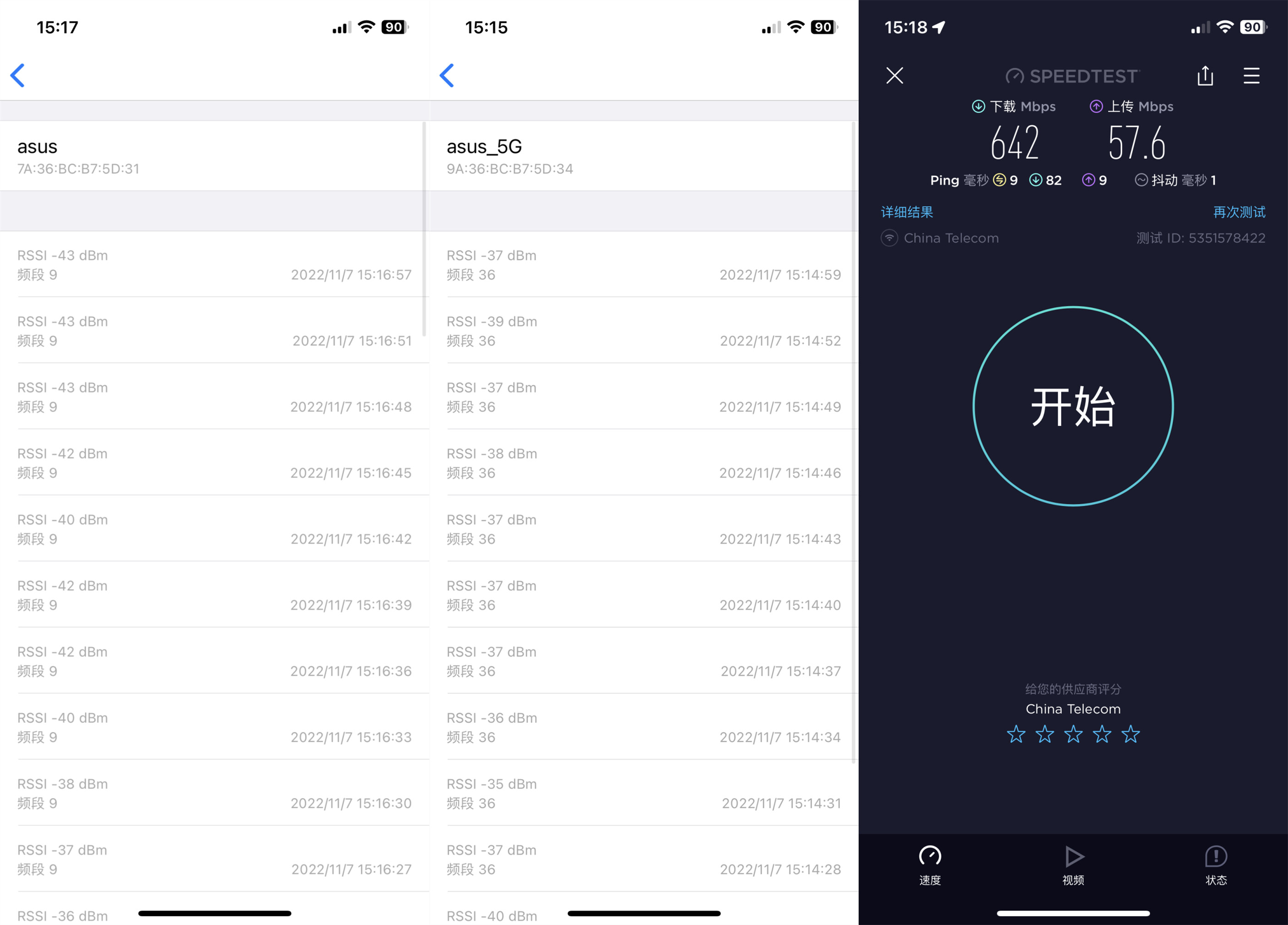

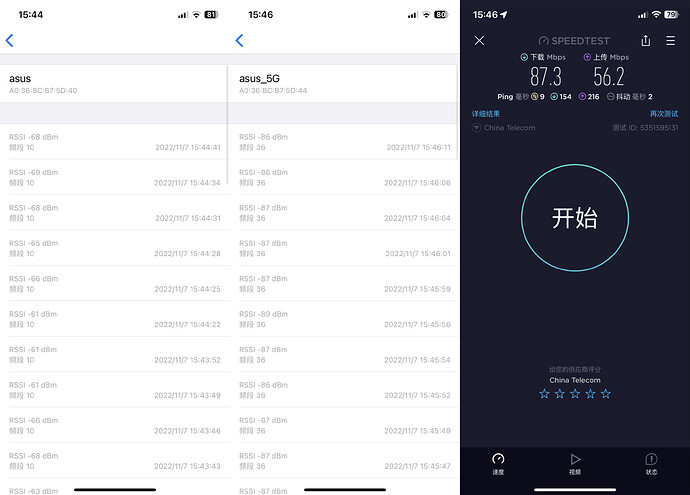

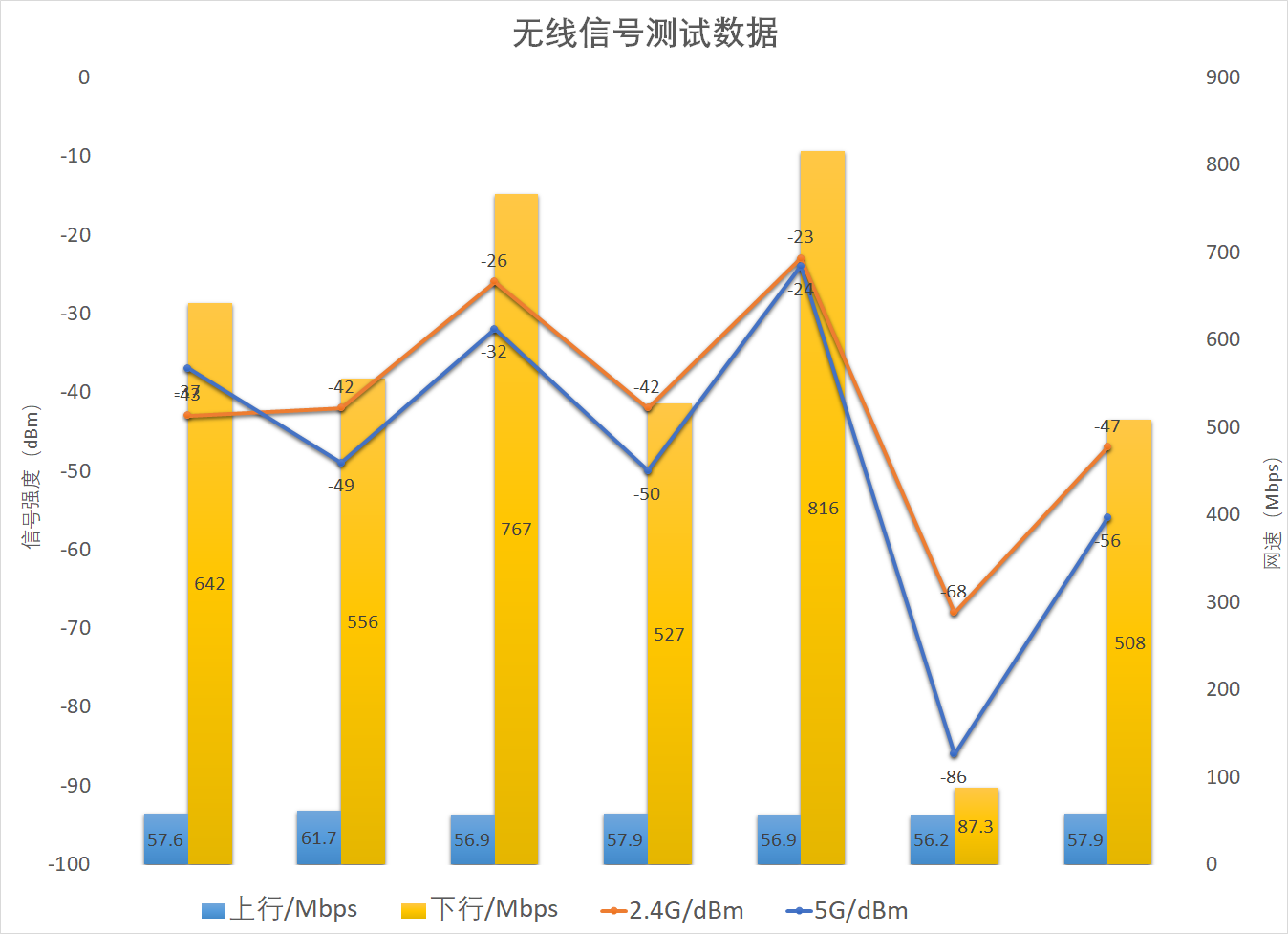

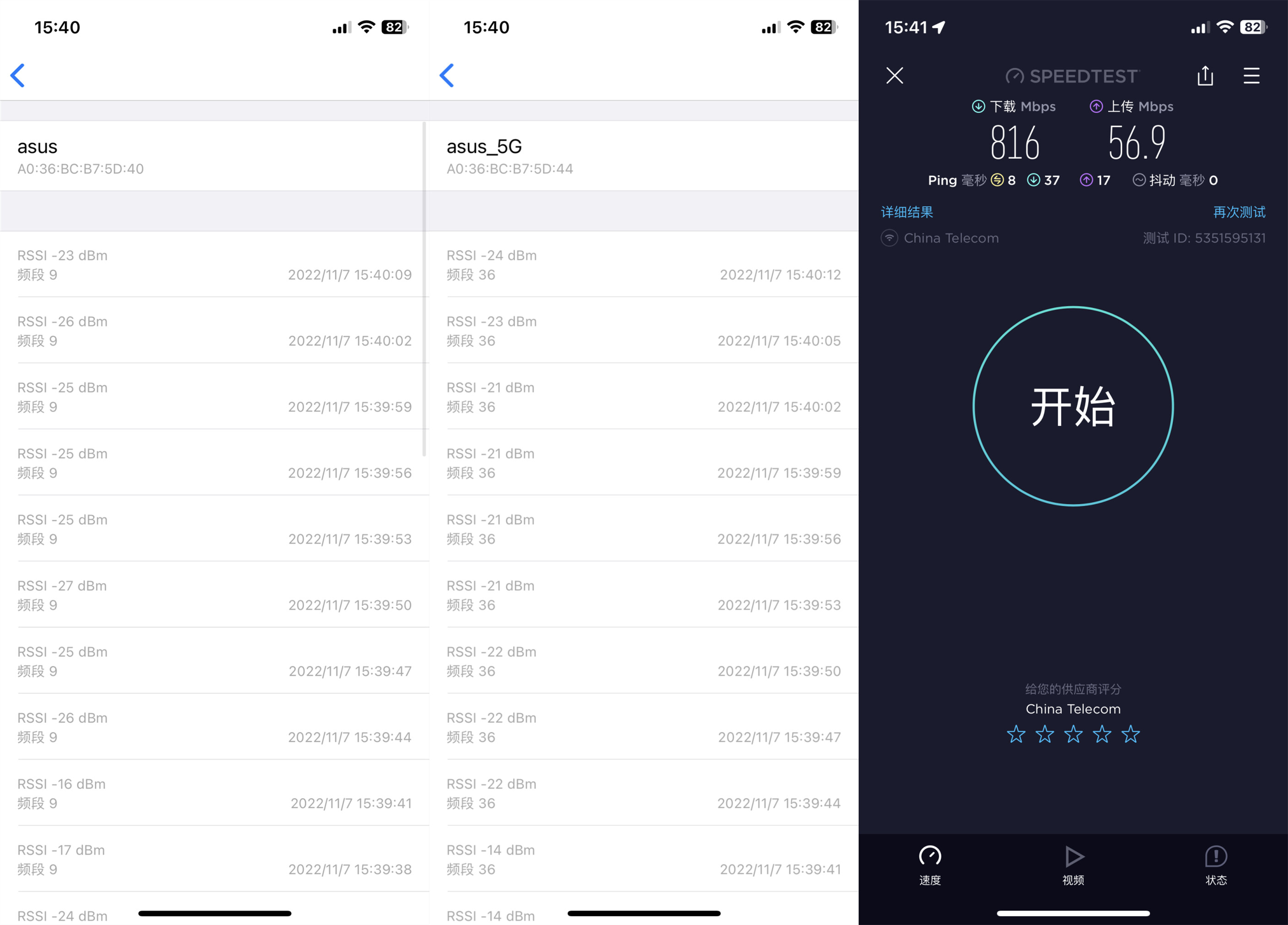

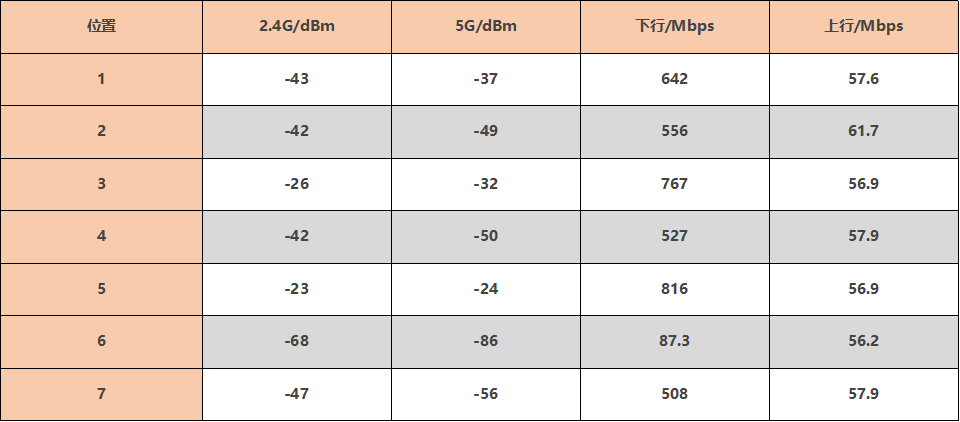

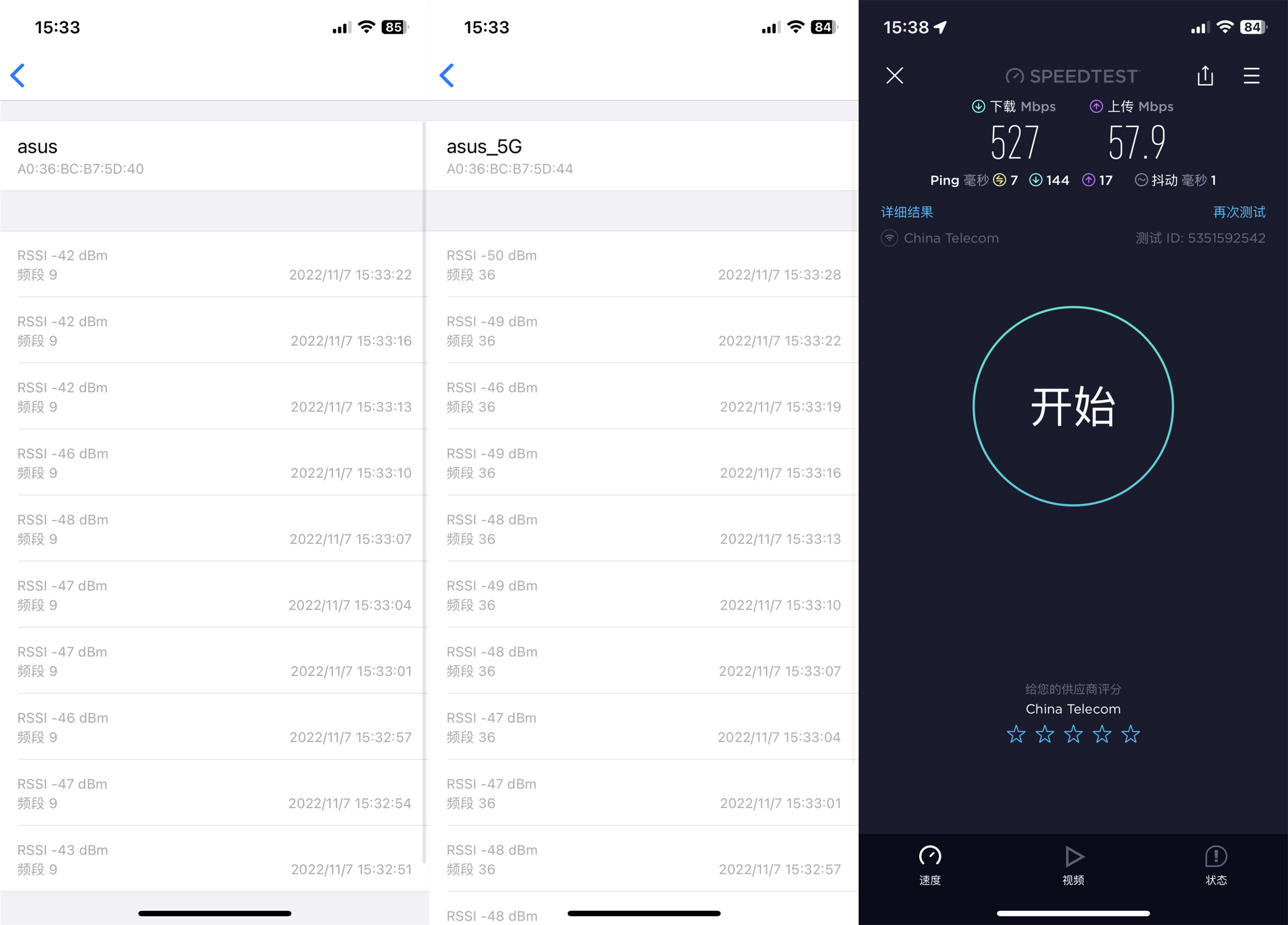

▲1号位置处2.4G、5G信号强度以及Speedtest测试 ▲2号位置处2.4G、5G信号强度以及Speedtest测试 ▲3号位置处2.4G、5G信号强度以及Speedtest测试 ▲4号位置处2.4G、5G信号强度以及Speedtest测试 ▲5号位置处2.4G、5G信号强度以及Speedtest测试 ▲6号位置处2.4G、5G信号强度以及Speedtest测试 ▲7号位置处2.4G、5G信号强度以及Speedtest测试 ▲数据汇总 ▲图表汇总
漫游测试
▲漫游路线为A-B-D-E来回无线回程

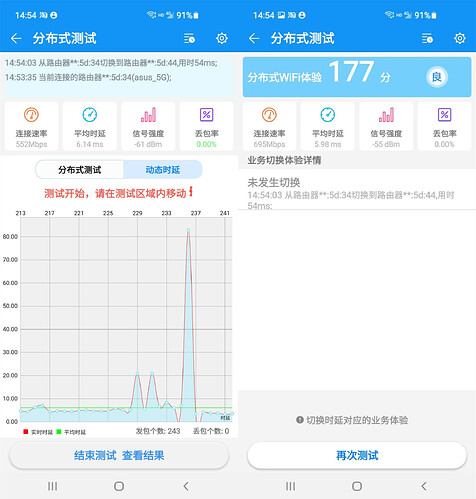

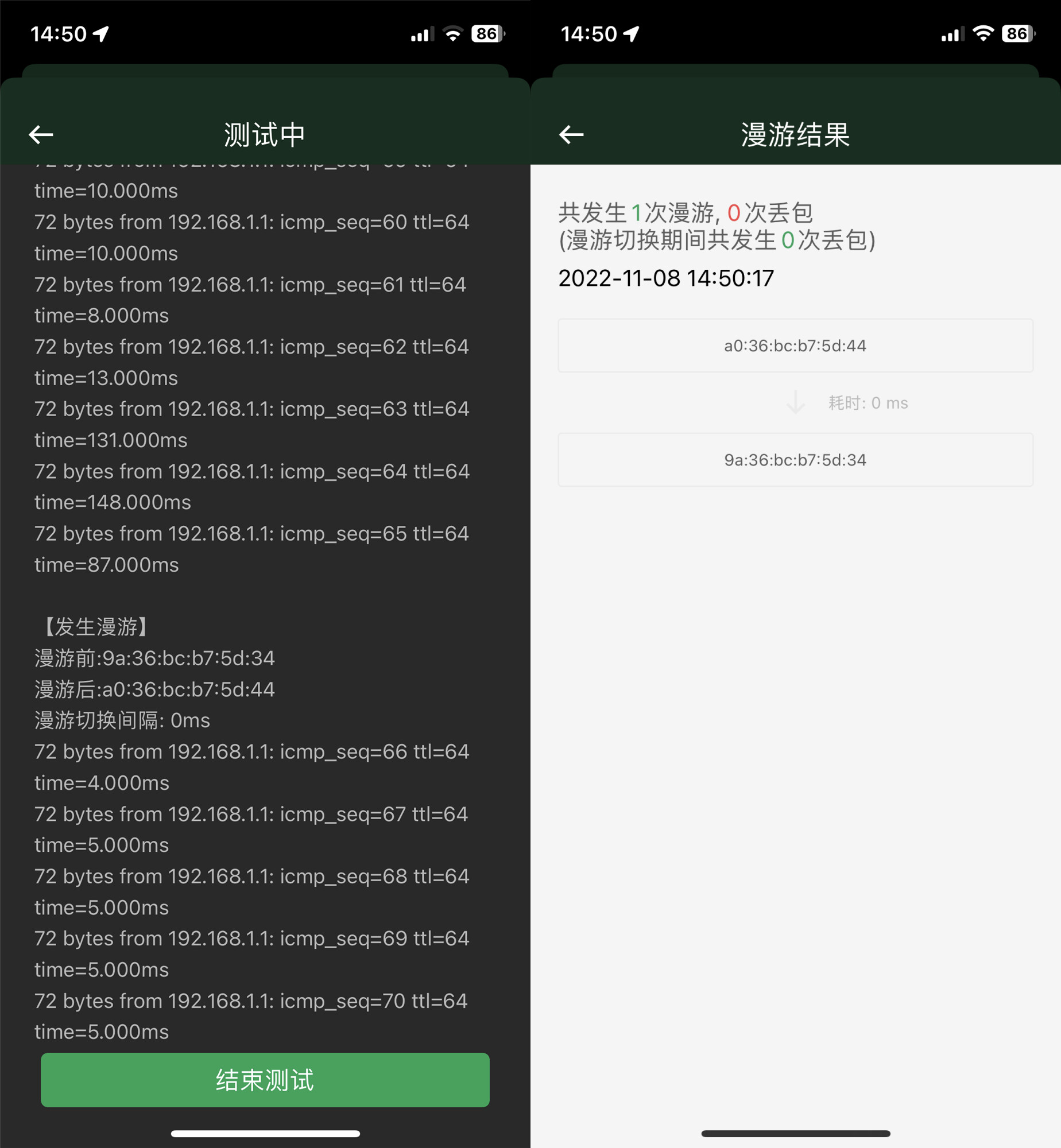

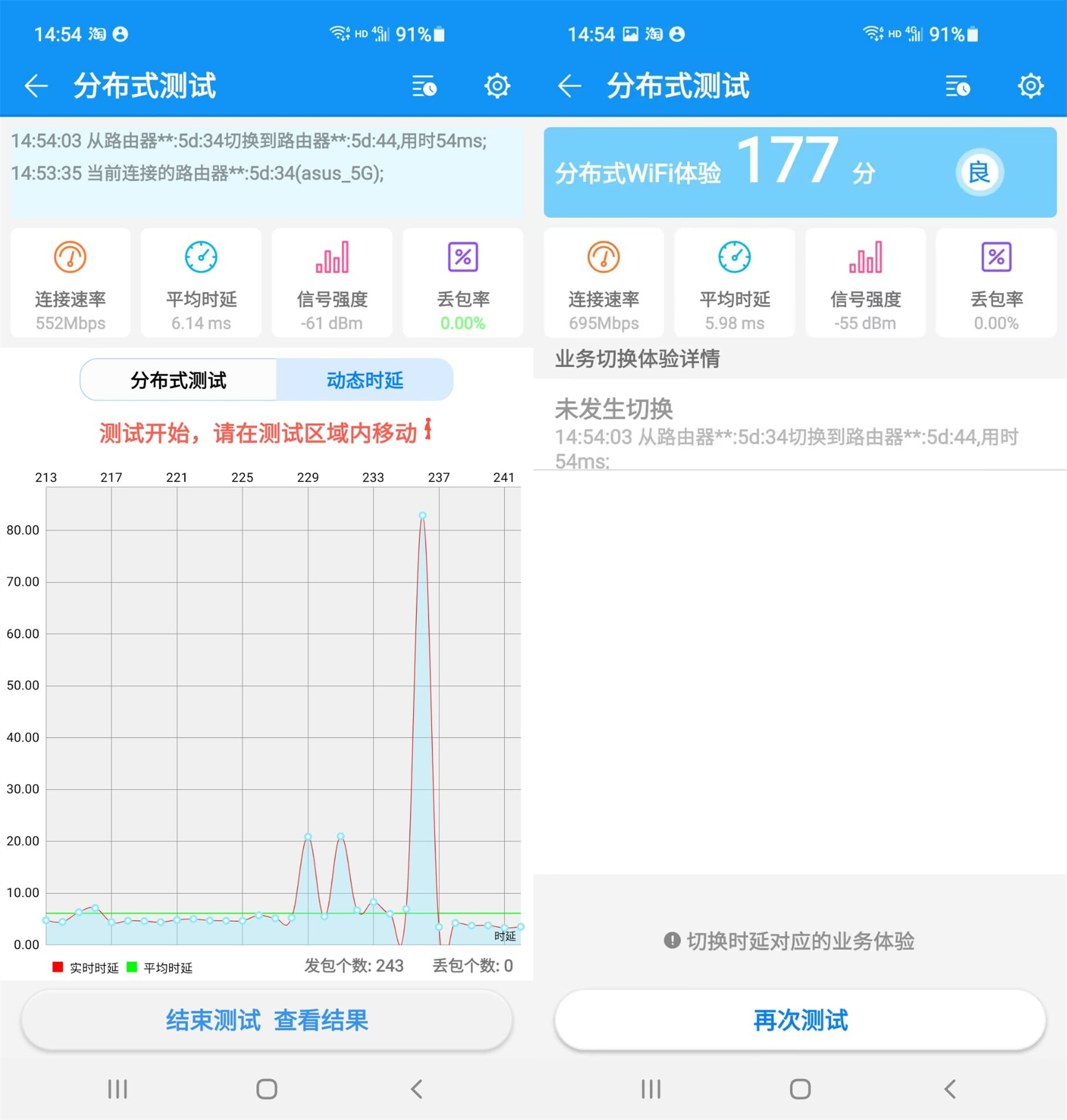

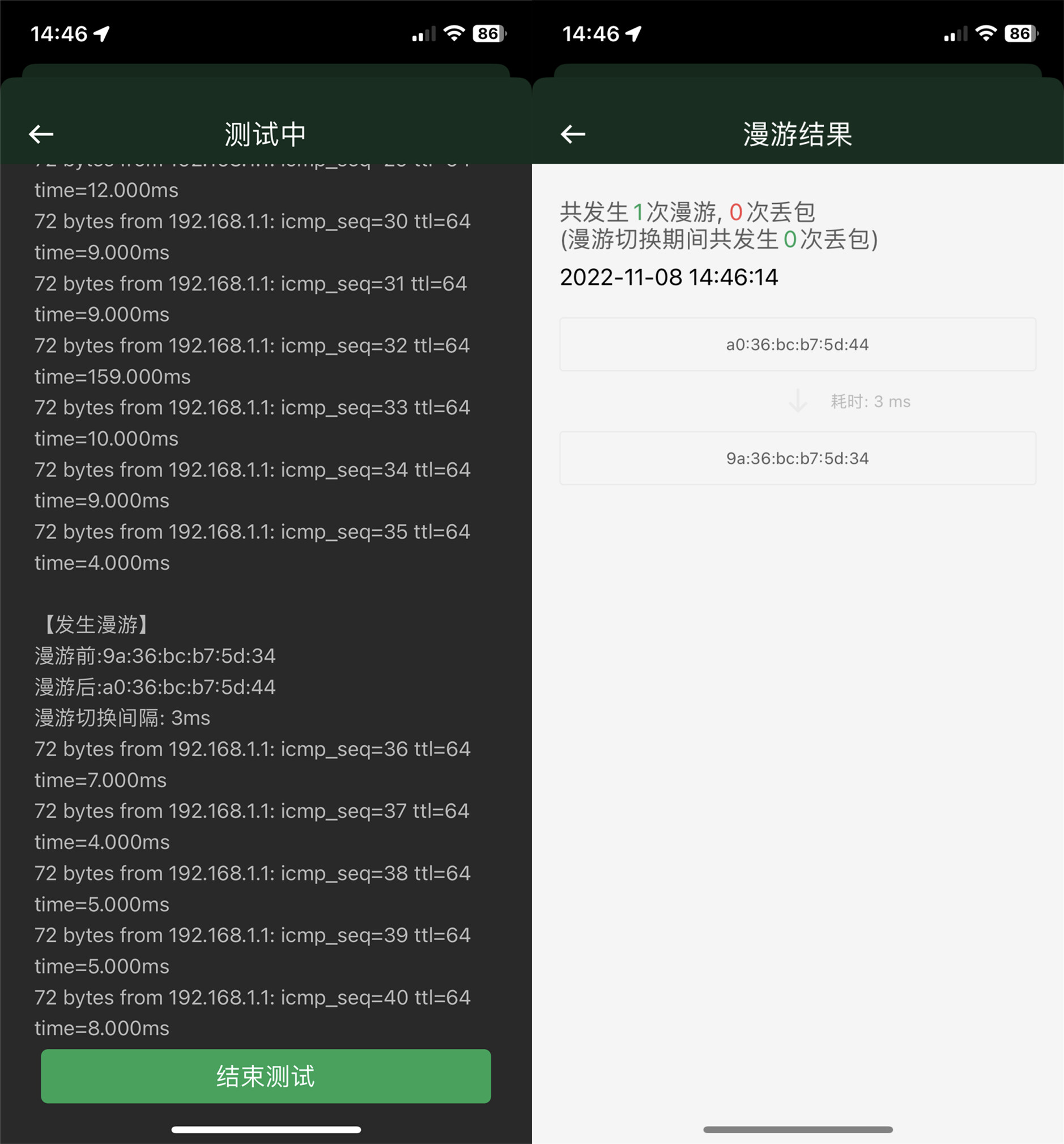

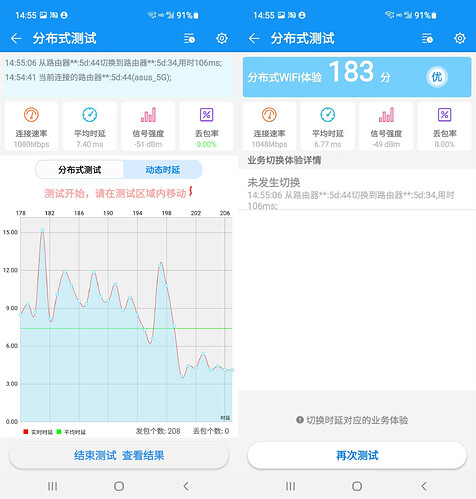

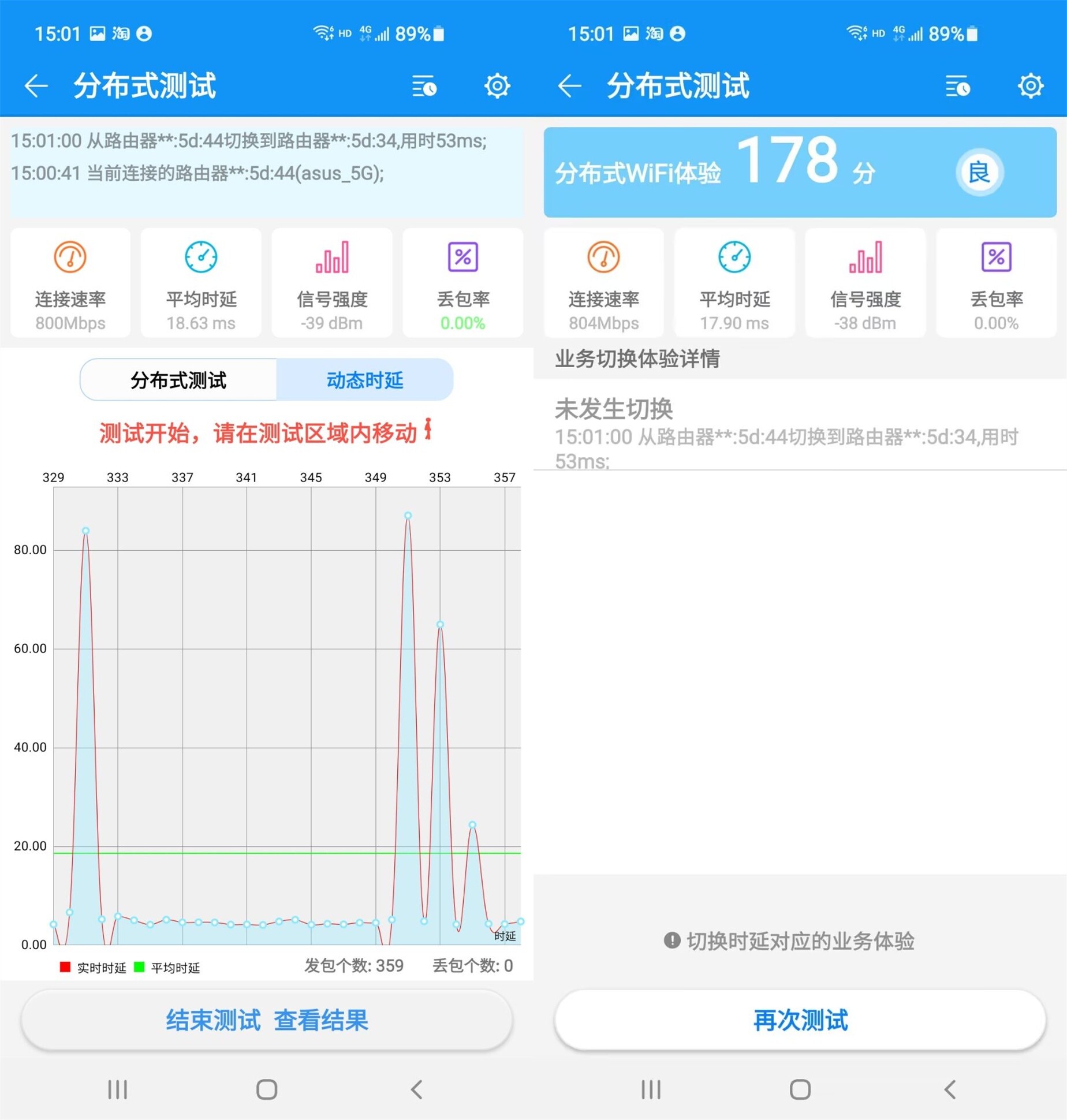

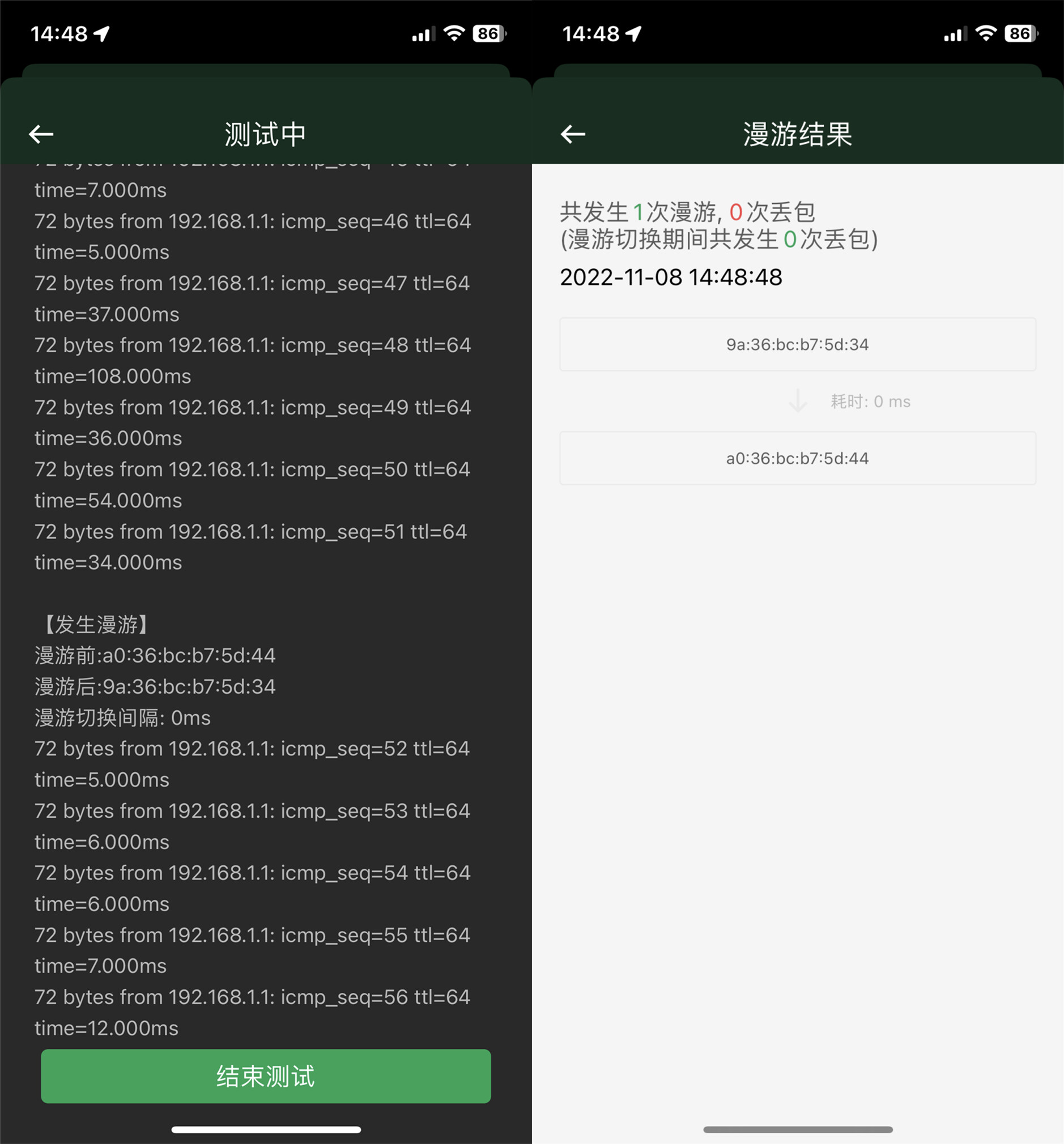

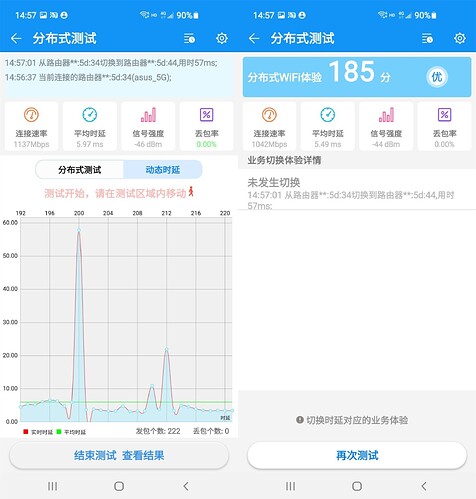

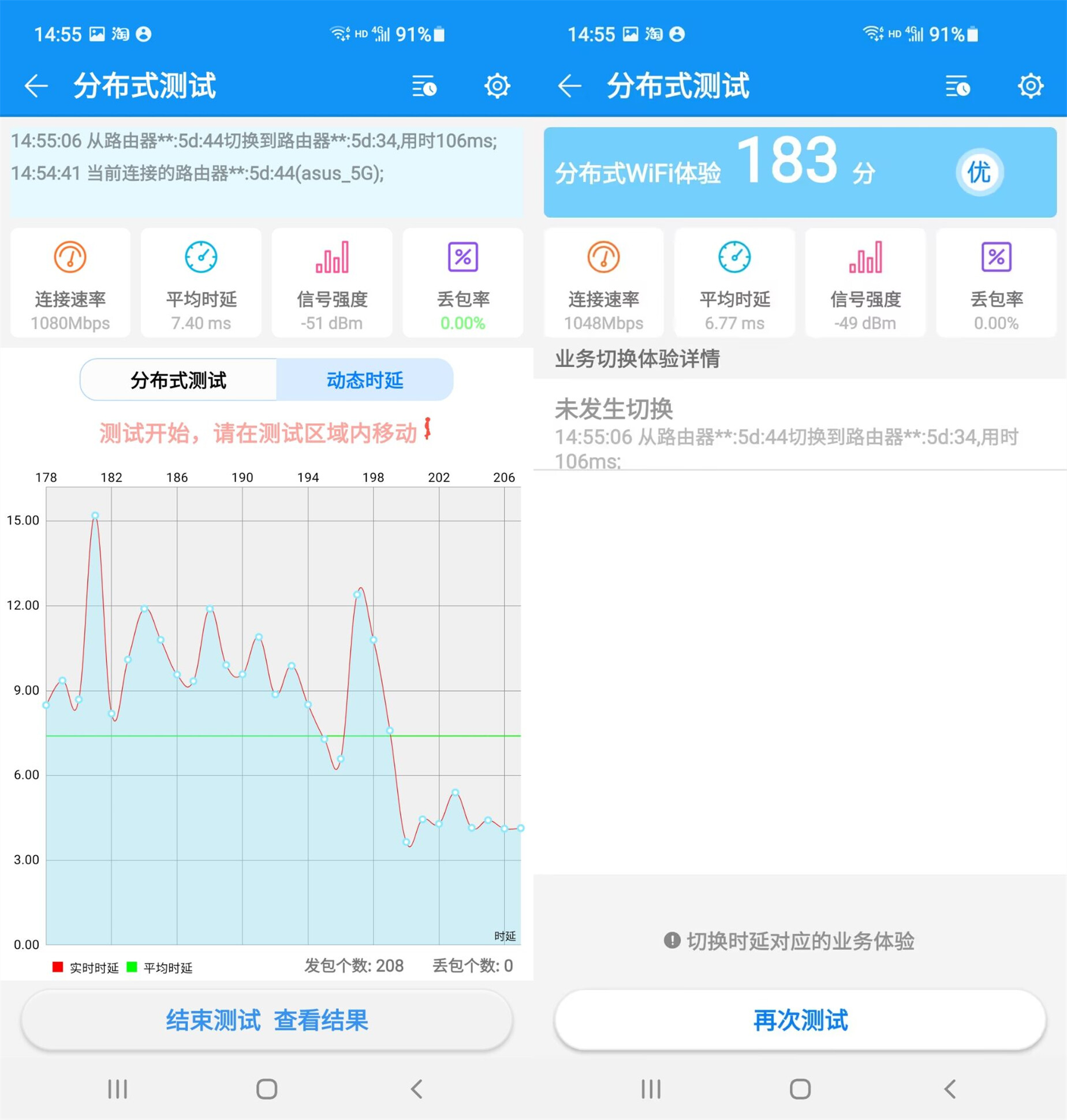

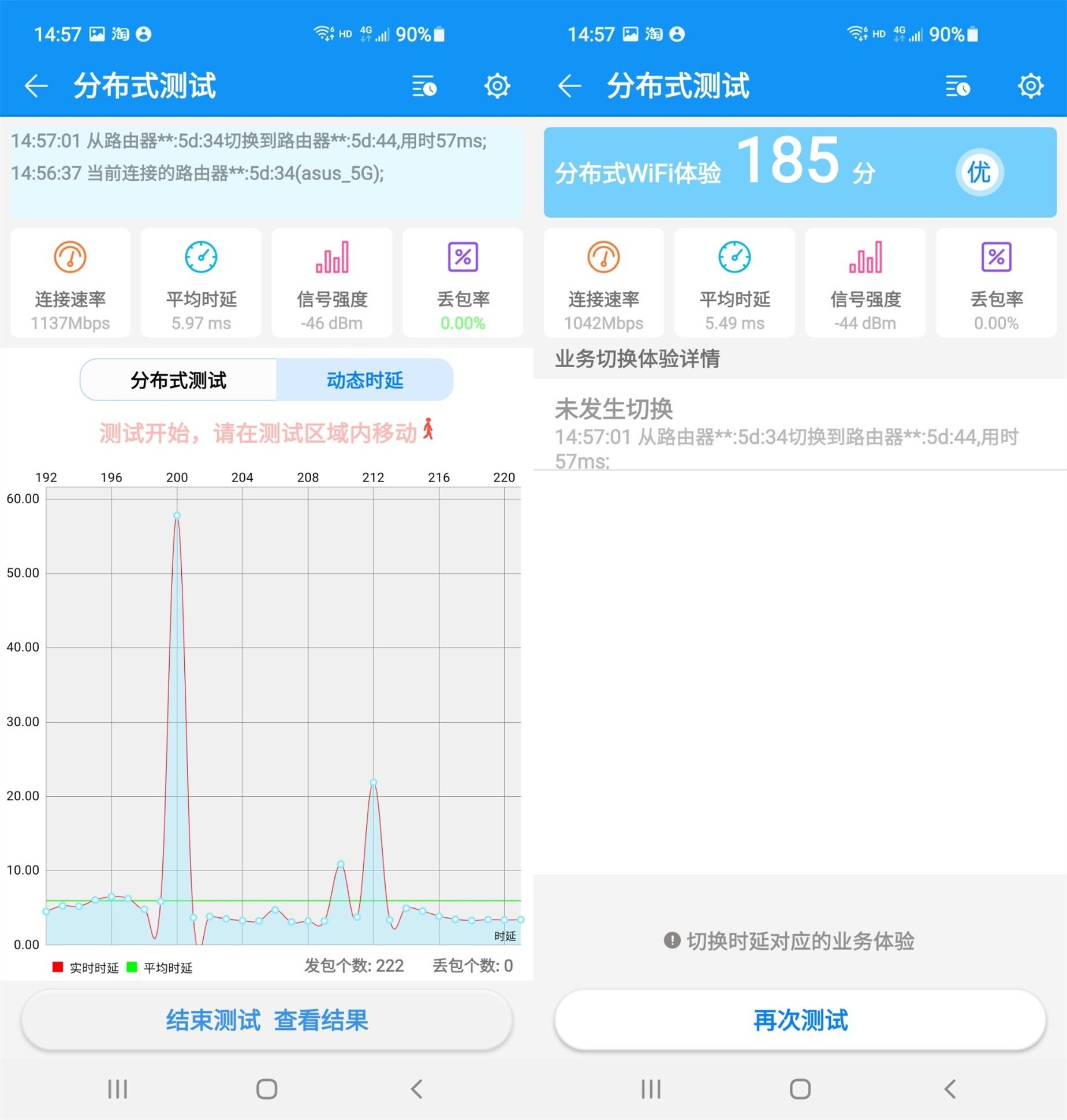

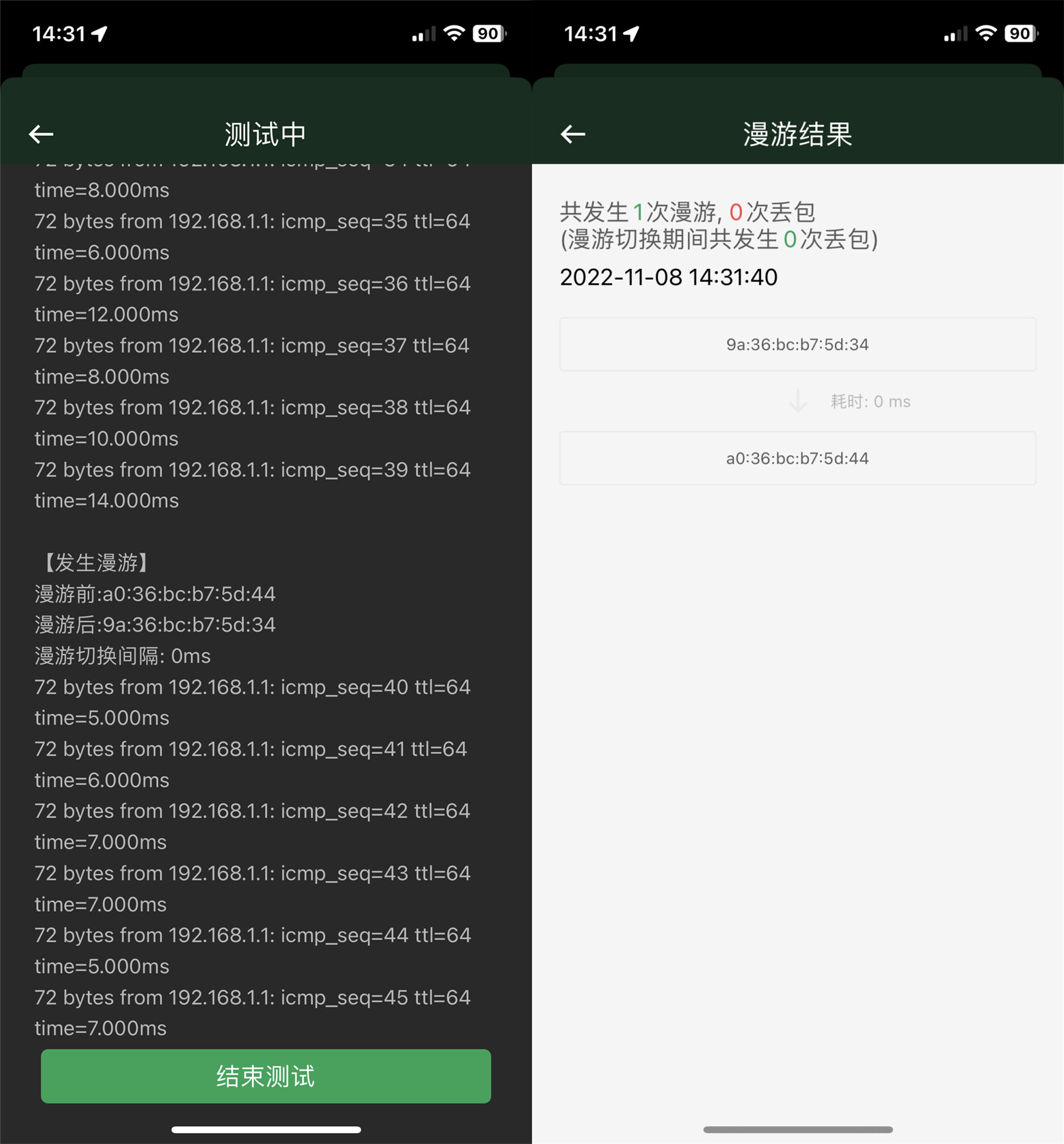

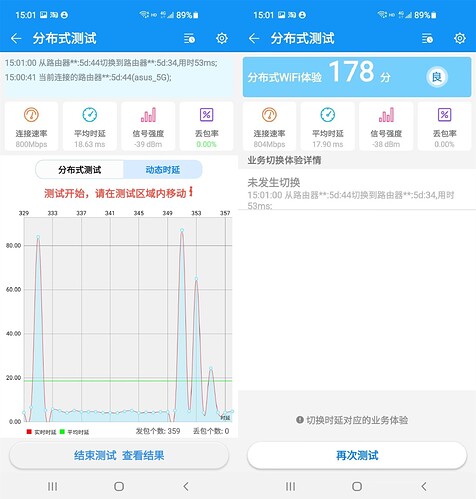

▲使用iPhone12 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用iPhone12 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包
有线回程
▲使用iPhone12 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用iPhone12 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包
温度和功耗

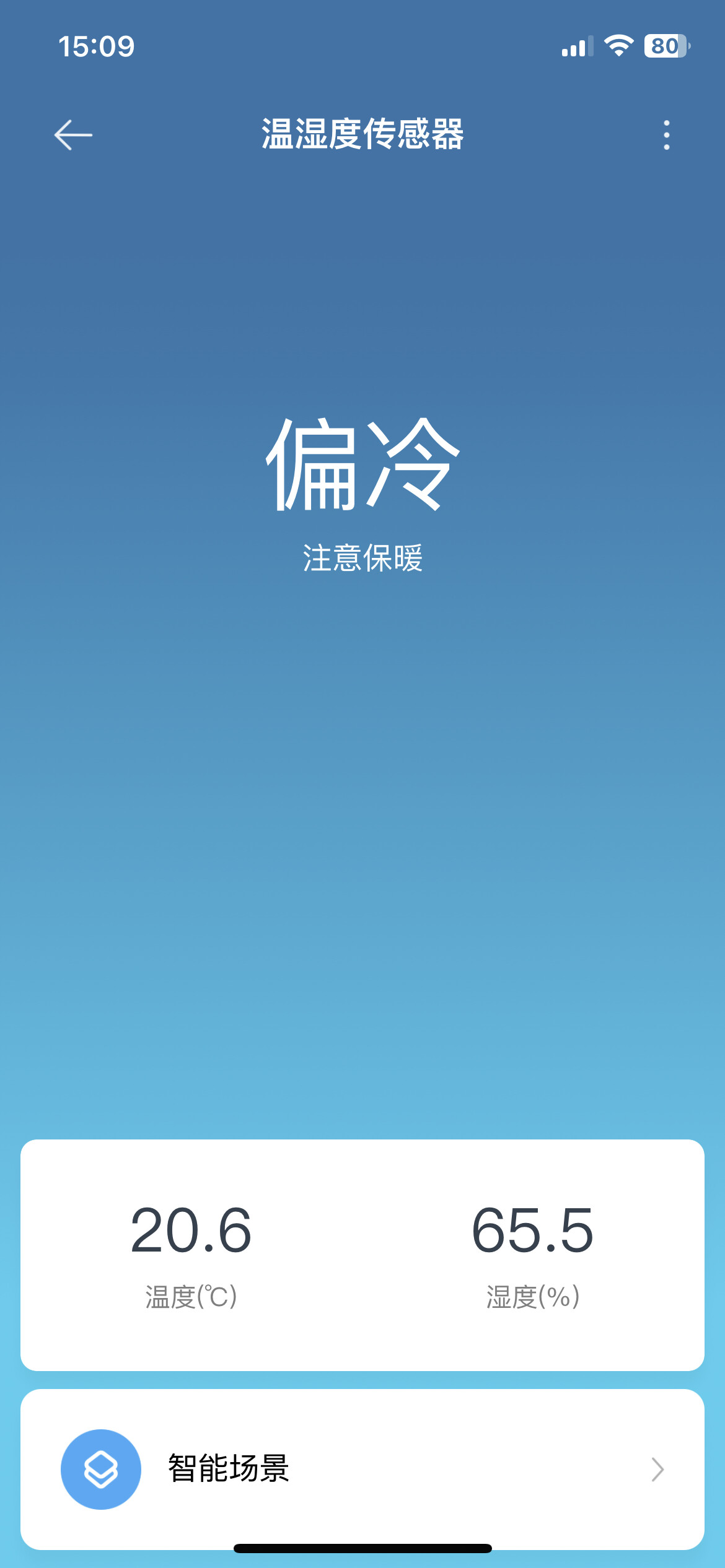

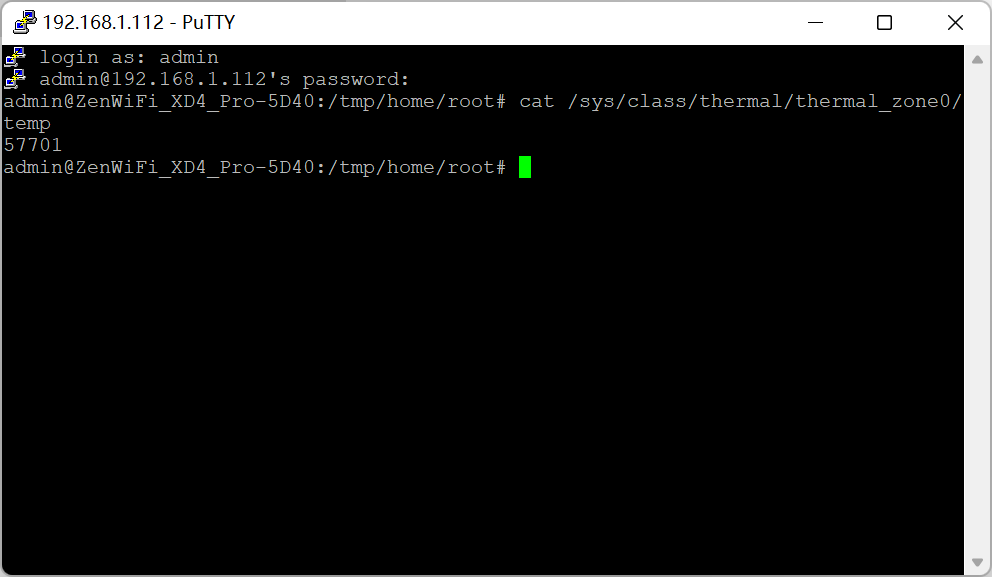

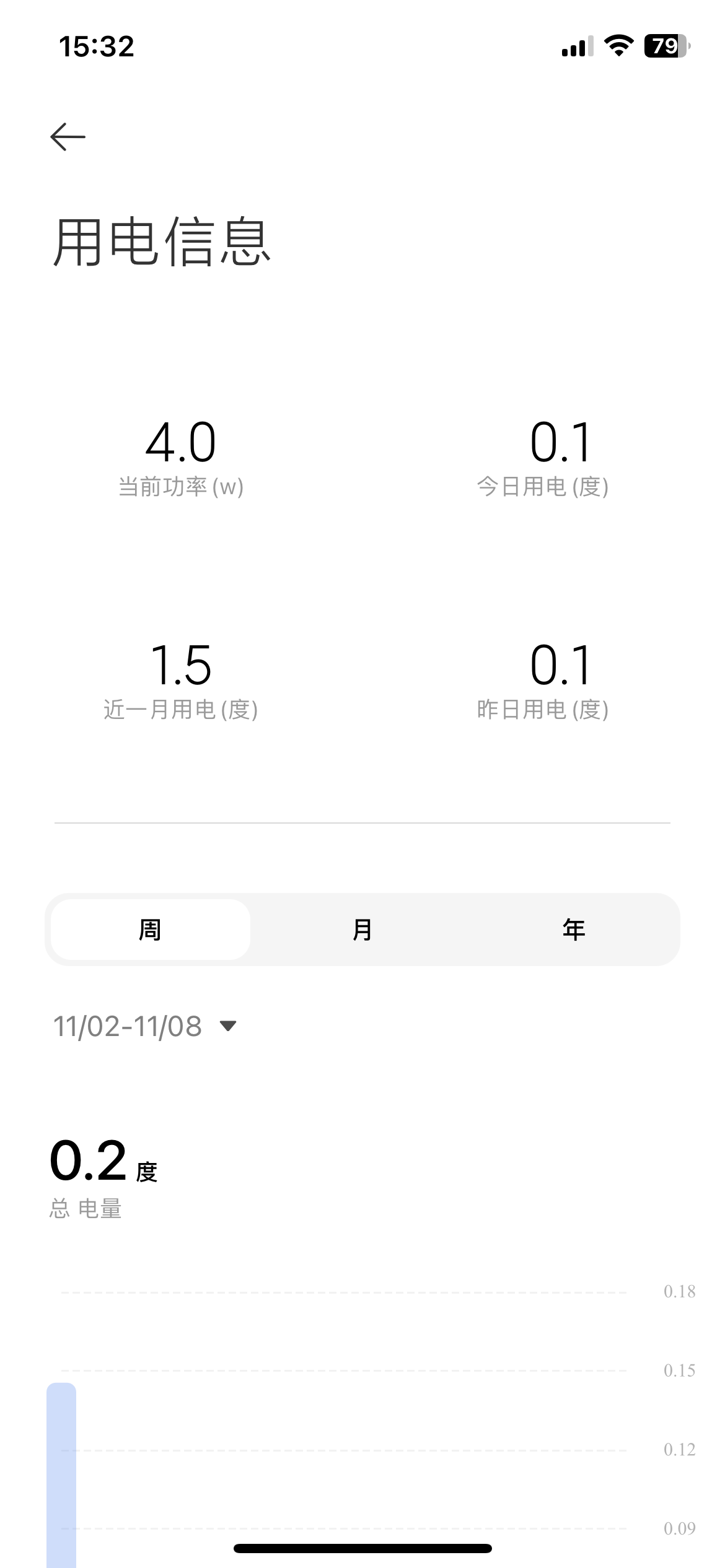

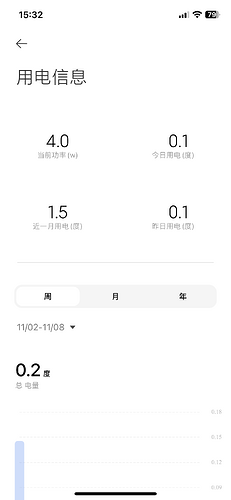

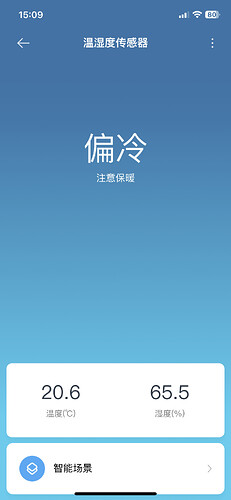

▲室内温度在20.6度左右，湿度在65.5%附近 ▲两台XD4 PRO采用5G频段无线回程组网；主XD4 PRO占用WAN和LAN，带机数量6台；副XD4 PRO所有有线端口都空闲，带机数量4台 ▲主XD4 PRO的功耗在5.0W左右，24小时用电量在0.1度左右 ▲此时主XD4 PRO的SoC温度在57.7度左右 ▲副XD4 PRO的功耗在4.0W左右，24小时用电量在0.08度左右 ▲此时副XD4 PRO的SoC温度在55.2度左右
总结
硬件
•SoC：BCM6756，集成4核心ARM Cortex A7 CPU，1.7GHz主频；具有双802.11ax 两个空间流 (2×2) 160MHz WLAN 无线电
•RAM：容量为512MB
•FLASH芯片：容量为128MB
•PHY芯片：bcm850212e
•2.4G芯片：由SoC BCM6756提供，FEM是94346HT
•5G芯片：由SoC BCM6756提供，FEM是sky85743
散热
•被动散热
端口 •带有1个千兆 WAN口，1个千兆LAN口
固件
•支持Aimesh2.0
•支持160MHz频宽
•支持网易UU加速器
