前言
今天来到Koolshare评测室的是华硕ROG魔方·幻，这是华硕ROG旗下第一款电竞Mesh套装路由器，无线规格来到了2.4G 574Mbps + 5G1 4804Mbps + 5G2 4804Mbps；华硕ROG魔方·幻电竞Mesh路由器采用两只装，不分主次，每一只都保留了完整的功能和强悍的性能。下面为大家打来这款电竞Mesh路由器评测
▲华硕ROG魔方·幻电竞Mesh路由器有骑士黑和初雪白两种颜色，初雪白为限定款
开箱

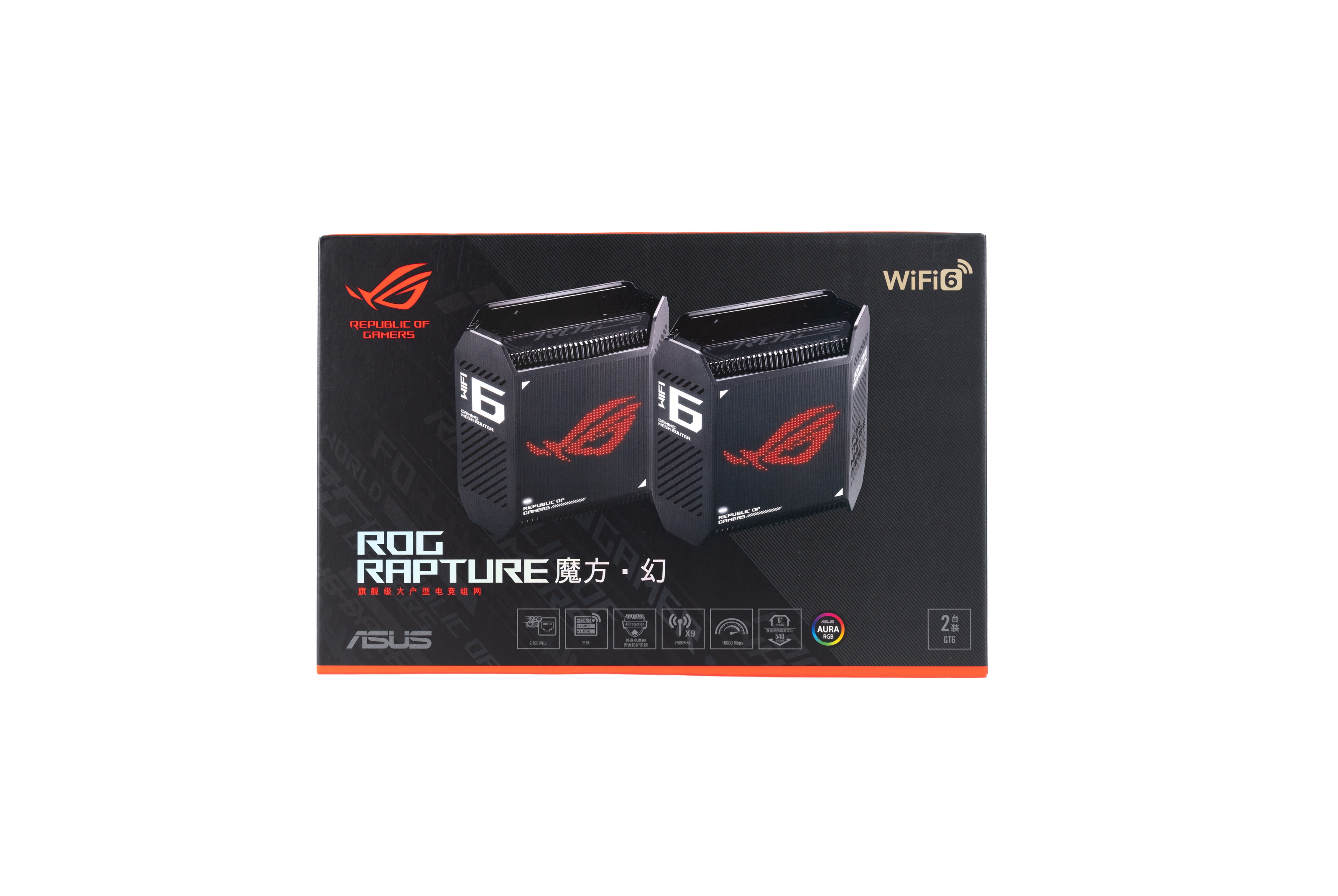

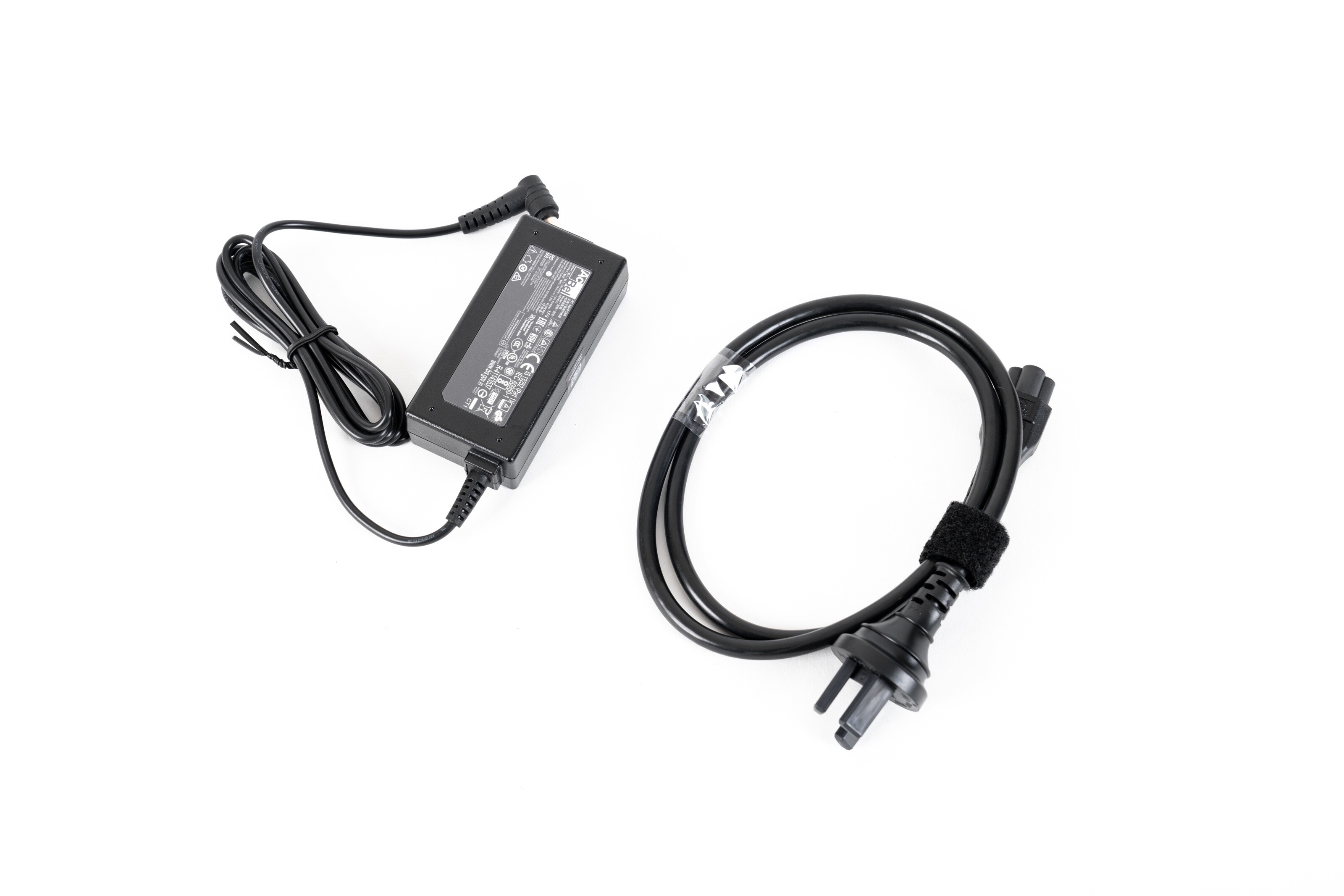

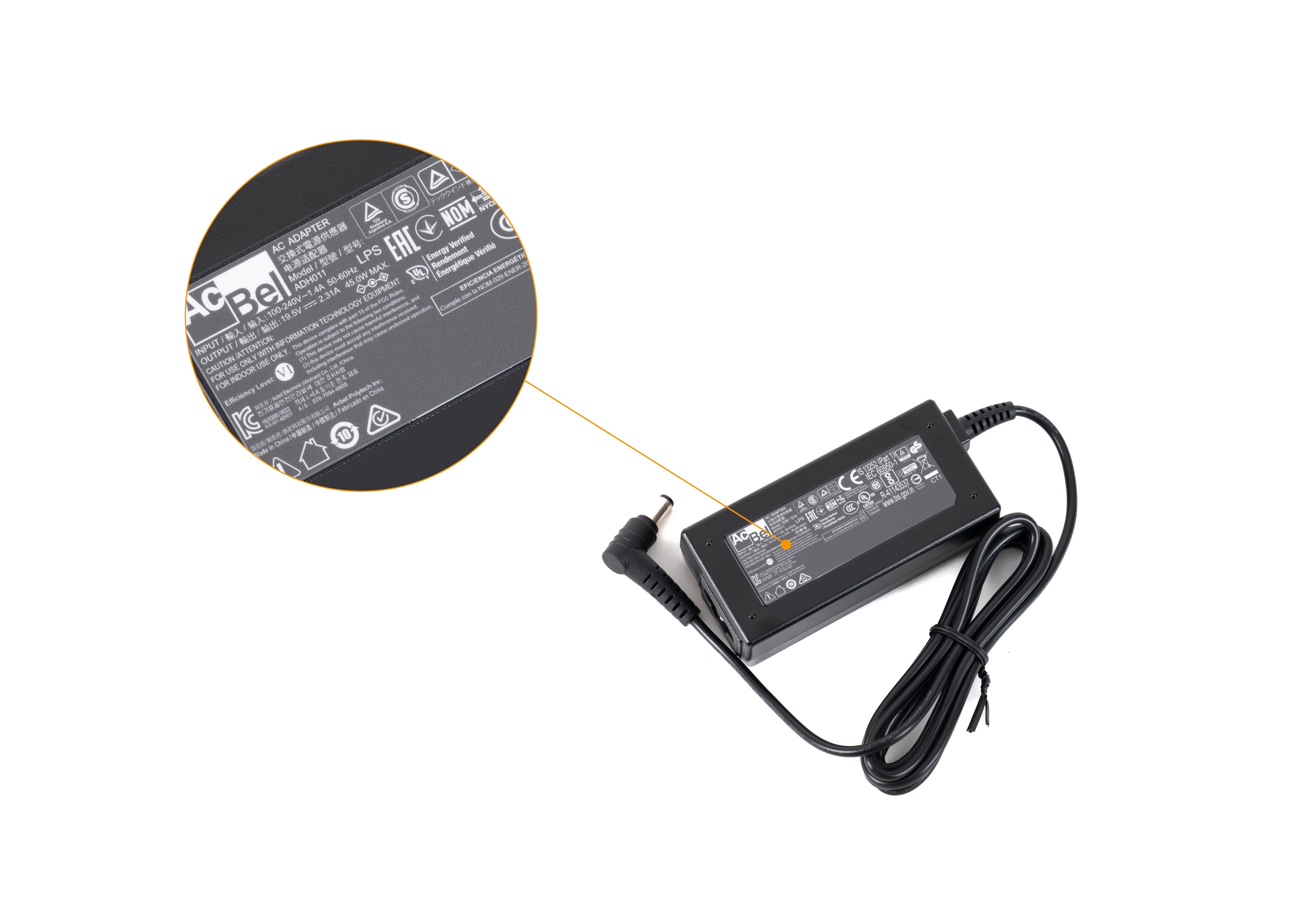

▲华硕ROG魔方·幻电竞Mesh路由器包装盒正面；内部装有两只GT6，包装盒有上角有着Wi-Fi 6的标识，左上角为ROG logo；搭载了2.5GbE网口，9根天线 ▲打开盒盖可以看到内部的设置指南，盒子顶盖使用泡棉填充；盒内靠上位置是附件盒，靠下位置是两只GT6 ▲电源适配器采用分体式设计，用户可以更具需求更换更长的电源线 ▲电源适配器输出规格为19.5V 2.31A，最大输出功率为45W ▲线径26AWG的6类屏蔽网线似乎成了华硕路由器的标配
外观

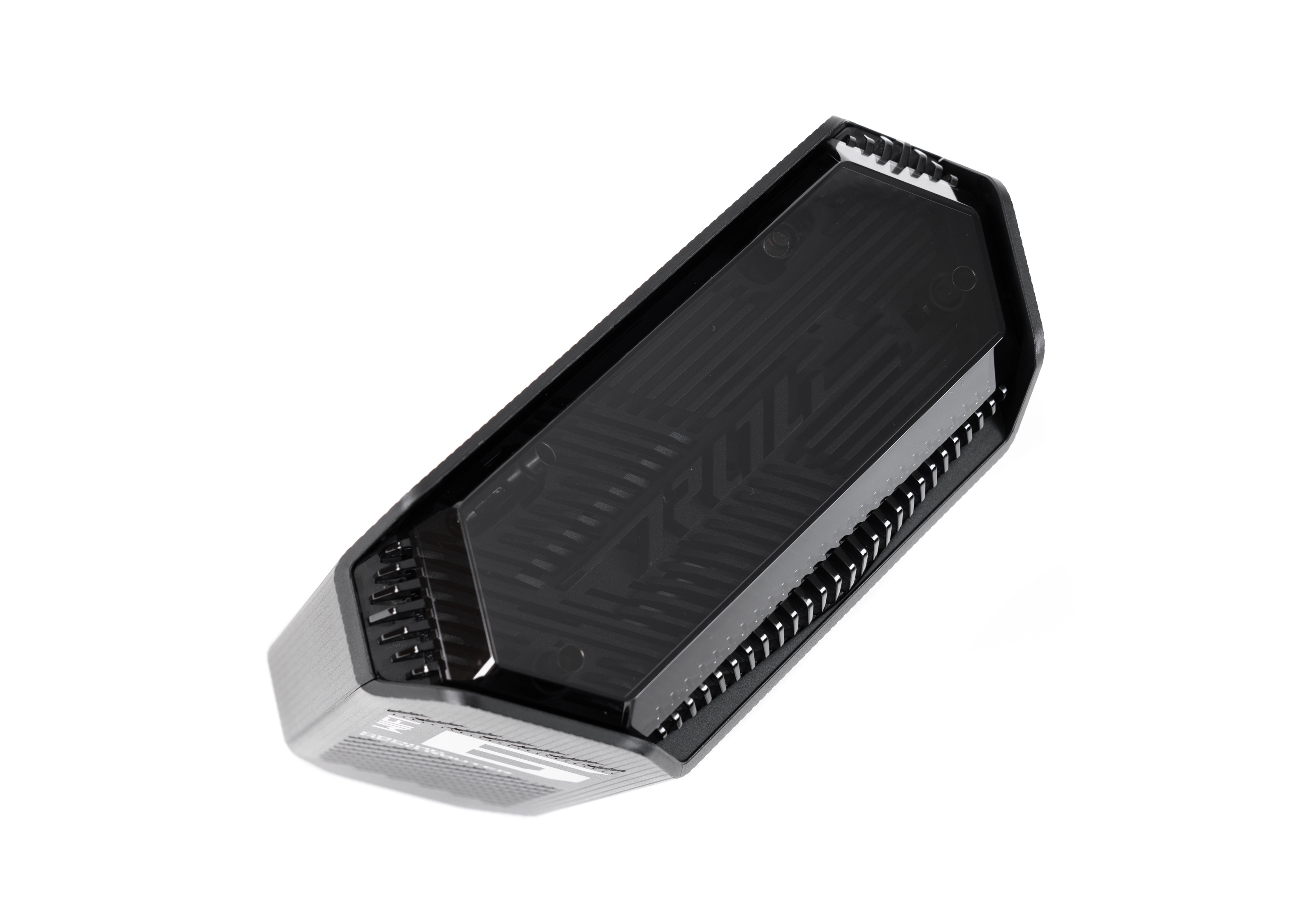

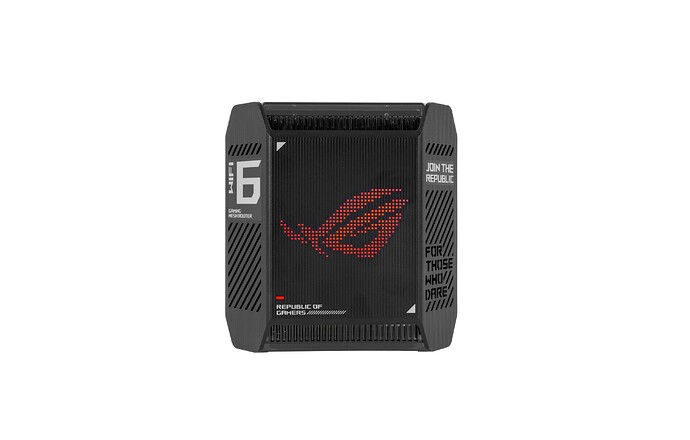

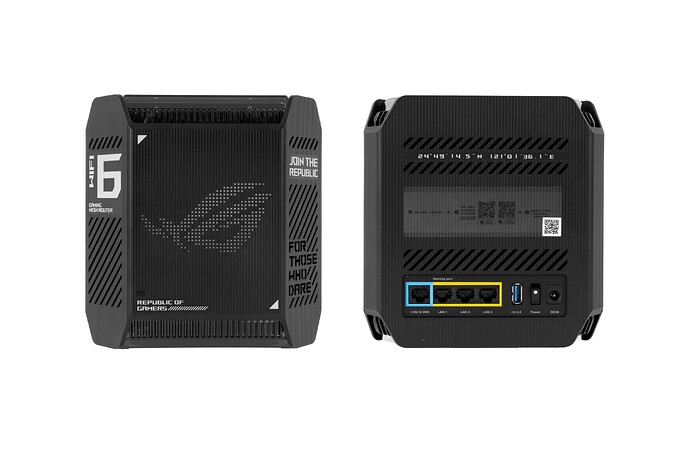

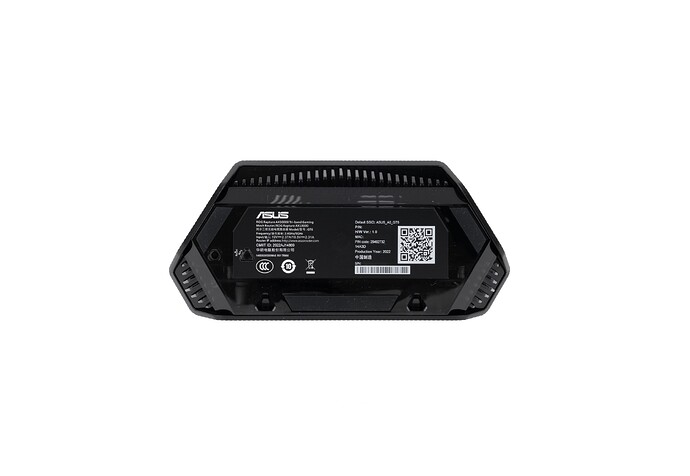

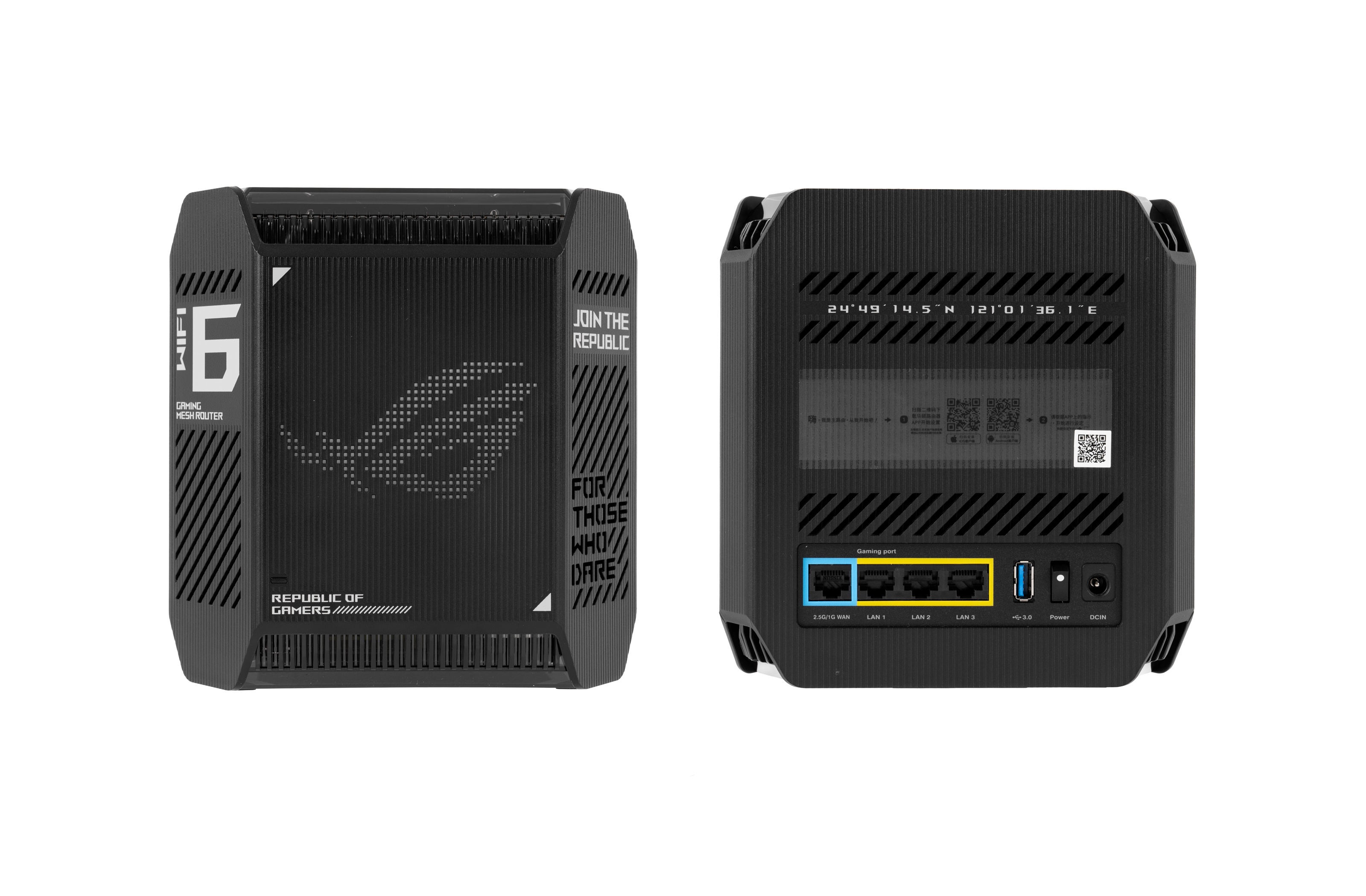

▲GT6表面采用竖条纹设计；左右侧做了斜纹开孔，有利于散热 ▲ROG的logo通电后会亮起，搭载了华硕AURA RGB灯效 ▲顶盖采用半透明亚克力，可以看到内部ROG的铭刻，两根90°天线和两根45°天线位于其中 ▲底盖也采用半透明亚克力，WPS按钮和Reset按钮位于底部 ▲背面IO几口一览： 1.2.5GbE WAN口；2.三个千兆LAN口；3.USB 3.0接口；4.电源开关（白色的圆点一侧代表打开）；5.DC电源插孔 ▲主GT6背面贴有二维码贴纸，其他和节点GT6完全一致
拆解
固件

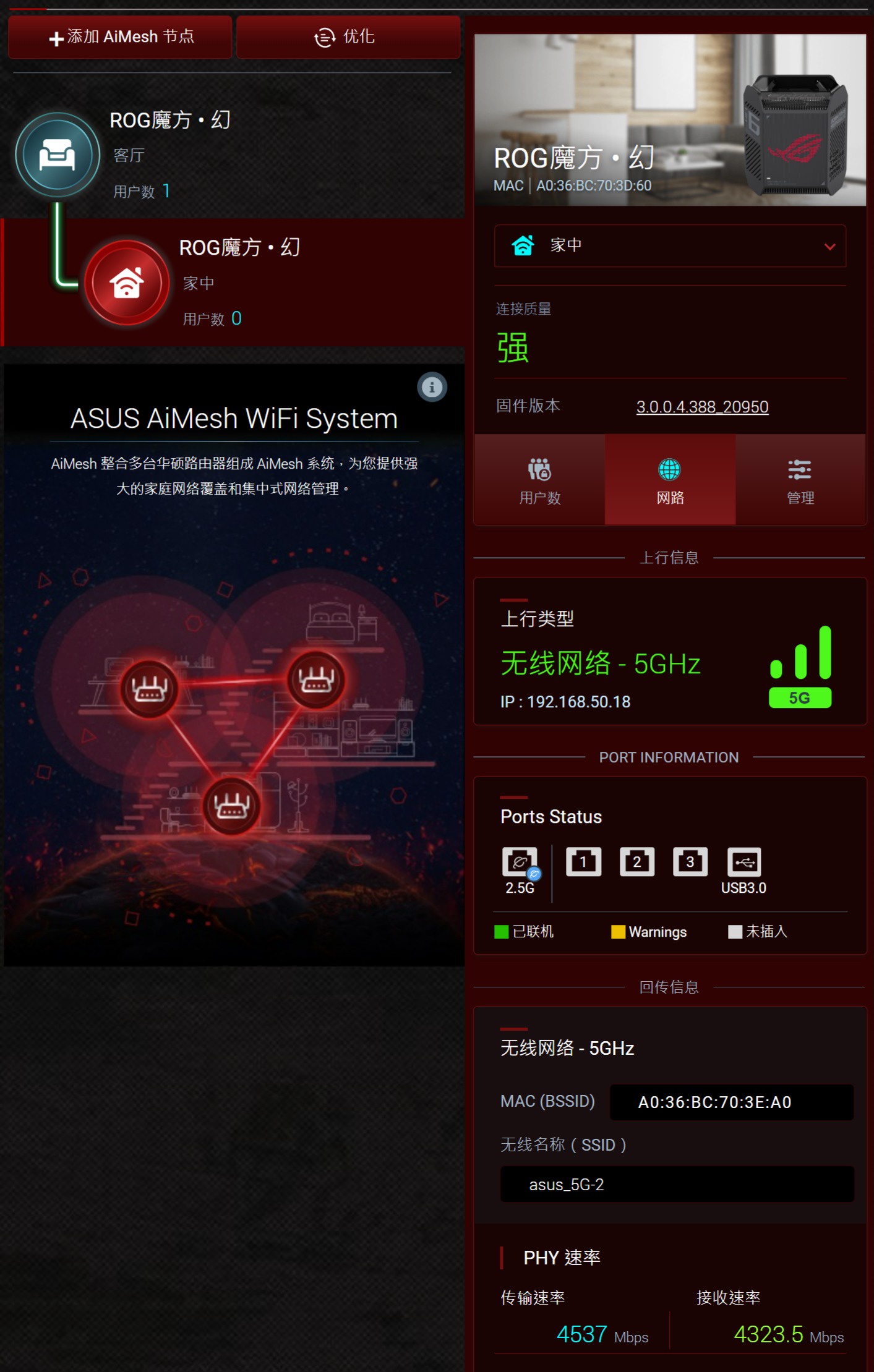

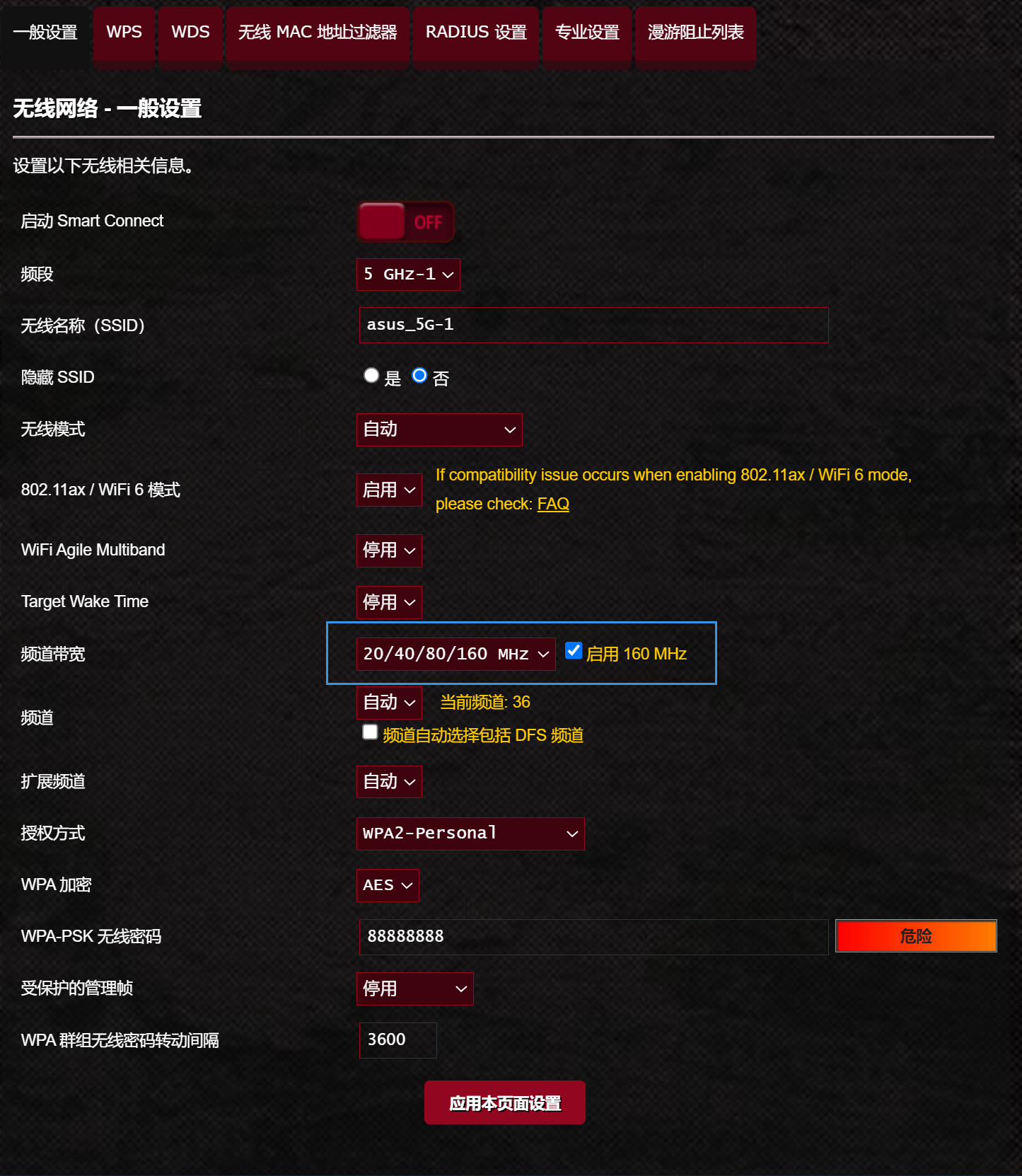

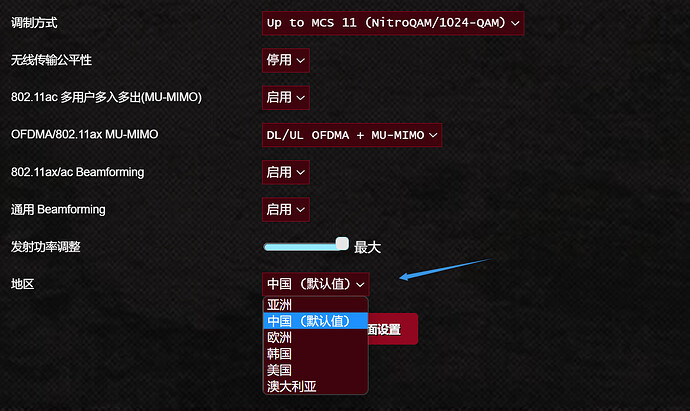

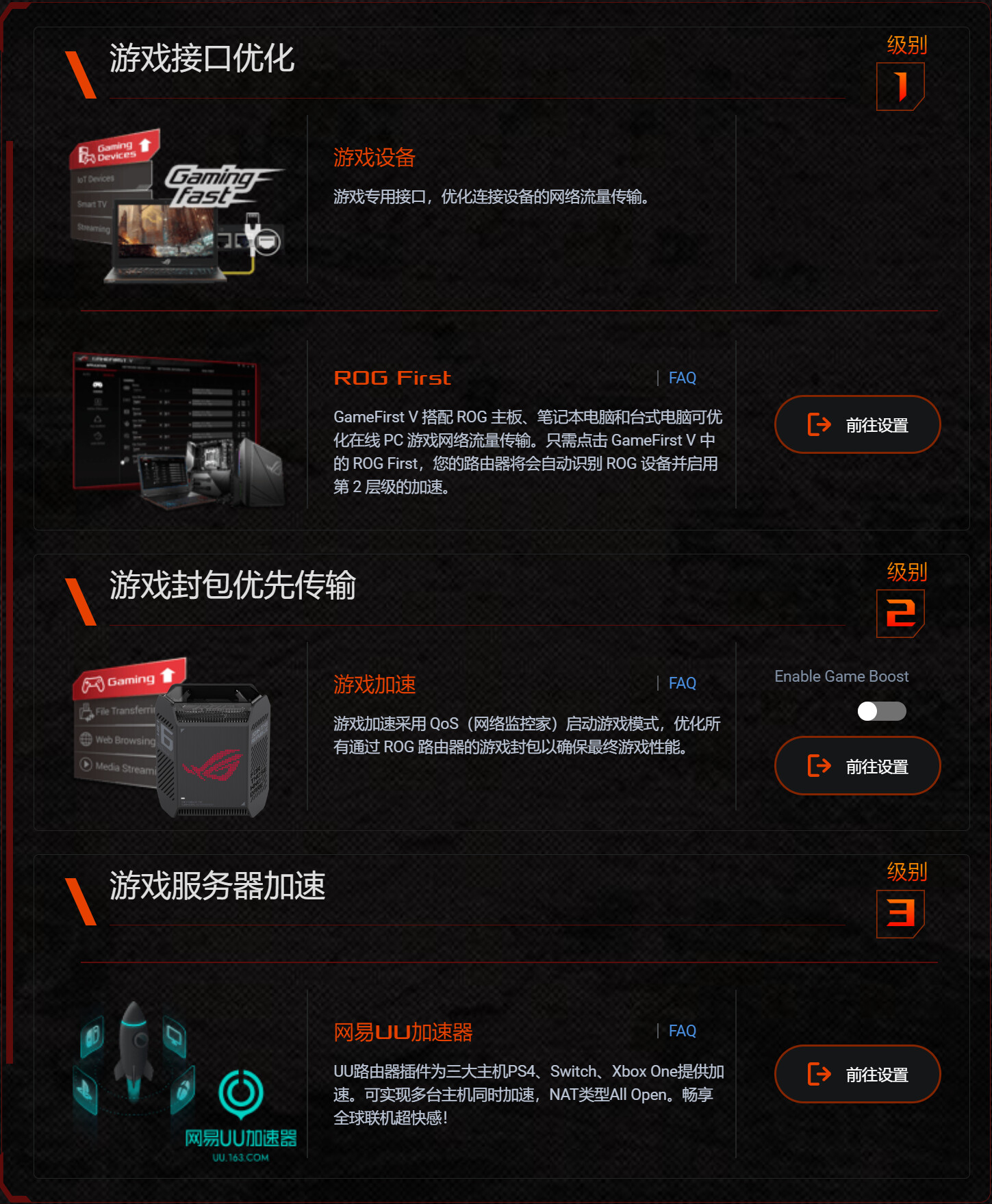

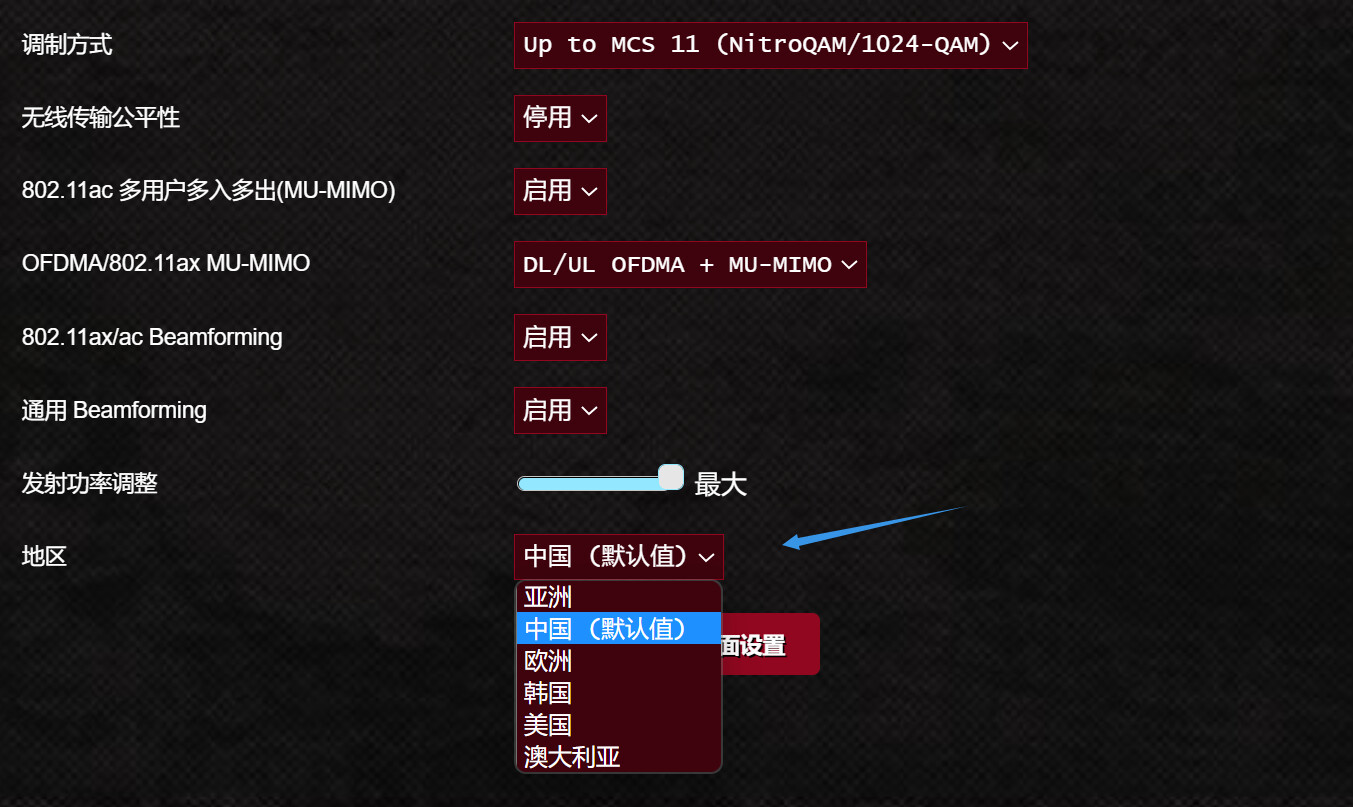

▲ROG GT6支持Aura RGB灯效；可以使用‘恒亮’、‘呼吸灯’、‘波光’、‘跑马灯’、‘渐层’、‘演化’、‘彩虹灯’七种模式 ▲作为电竞Mesh路由器，GT6内置了一系列游戏加速程序，其中就包含了网易UU加速器 ▲5G1频段支持160MHz频宽，5G2除了美国地区只能支持80MHz频宽 ▲支持1024QAM，支持上下行OFDMA，支持上下行MU-MIMO，支持无线切换地区来提升无线发射功率 ▲将无线地区切换到美国区时，5G2（5.8G）可以支持160MHz频宽 ▲LAN1和LAN2支持802.3ad链路聚合 ▲【互联网链接】中华硕加入了NAT类型功能支持；某些游戏机的需要采用NAT类型来作IP辨识，此时将NAT类线改为全锥形即可 ▲支持双线路接入 ▲由于GT6侧面没有LED灯开关和WiFi开关按钮，这里采用了将WPS按钮来进行这些功能设定 ▲ROG GT6也是支持Aimesh2.0的，可以使用有线或者无线组网 ▲使用无线组网时，GT6默认使用5G2回程，可以将5G2作为专用回程链接隐藏，这里可以看到两台GT6之间的无线传输速率为4500Mbps左右
吞吐量测试
测试平台硬件部分：
PC1 网卡：ASUS XG-C100C，ASUS PCE-AX58BT
PC2 网卡：ASUS XG-C100C，ASUS PCE-AX58BT
软件：
Windows 10 Pro安装所有必选补丁，关闭系统防火墙
Endpoint 9.50
IxChariot 6.70
本次测试使用了如下测试脚本：
High_Performance_Throughput.scr。此脚本用于测试最大传输带宽
先来了解下路由测试结果几个相关名词：
Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好
测试环境：
测试选择在家中，模拟大家日常使用的真实情况
说明：
使用3.0.0.4.388_20650固件，路由器开启WPA2加密
GT6单只吞吐量

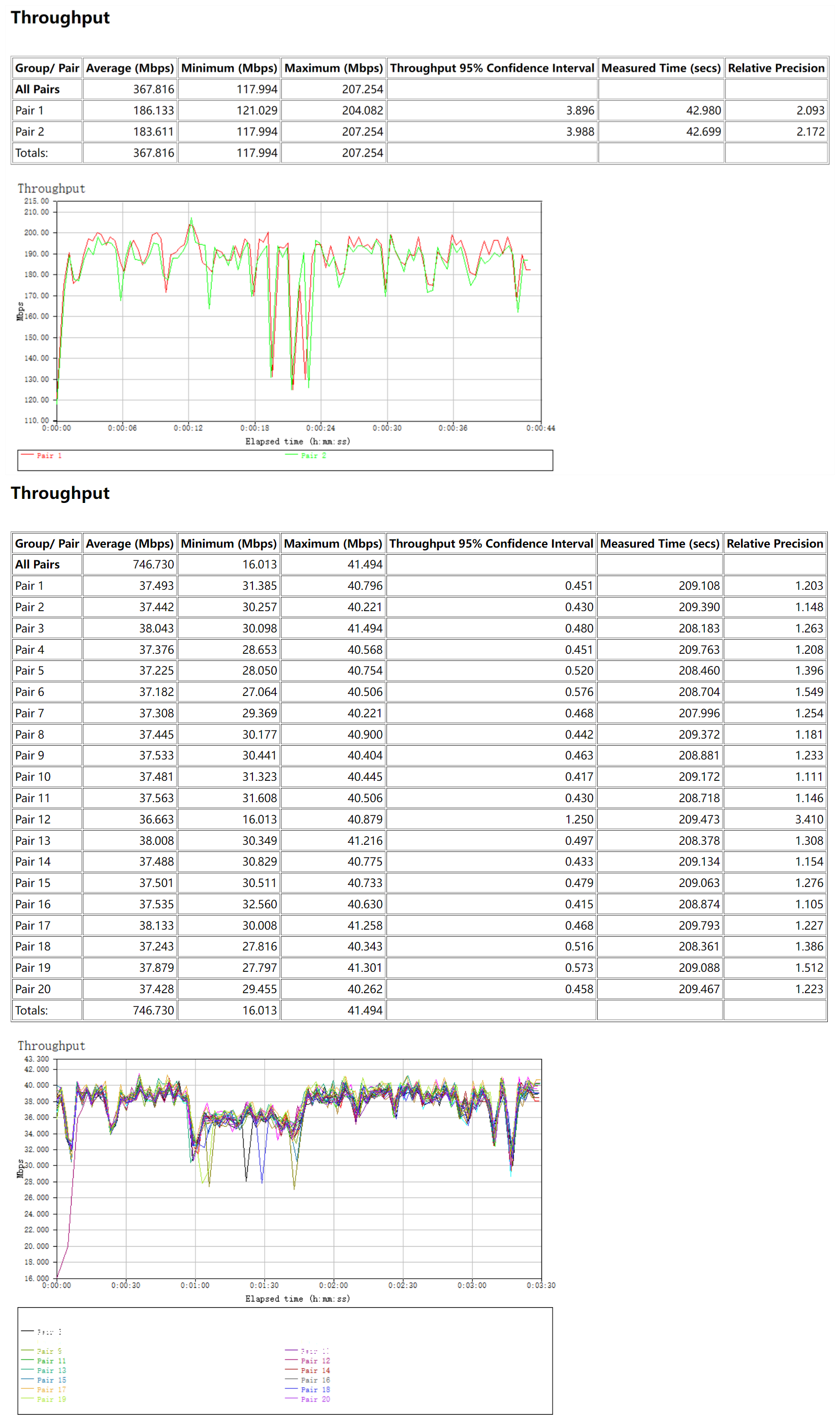

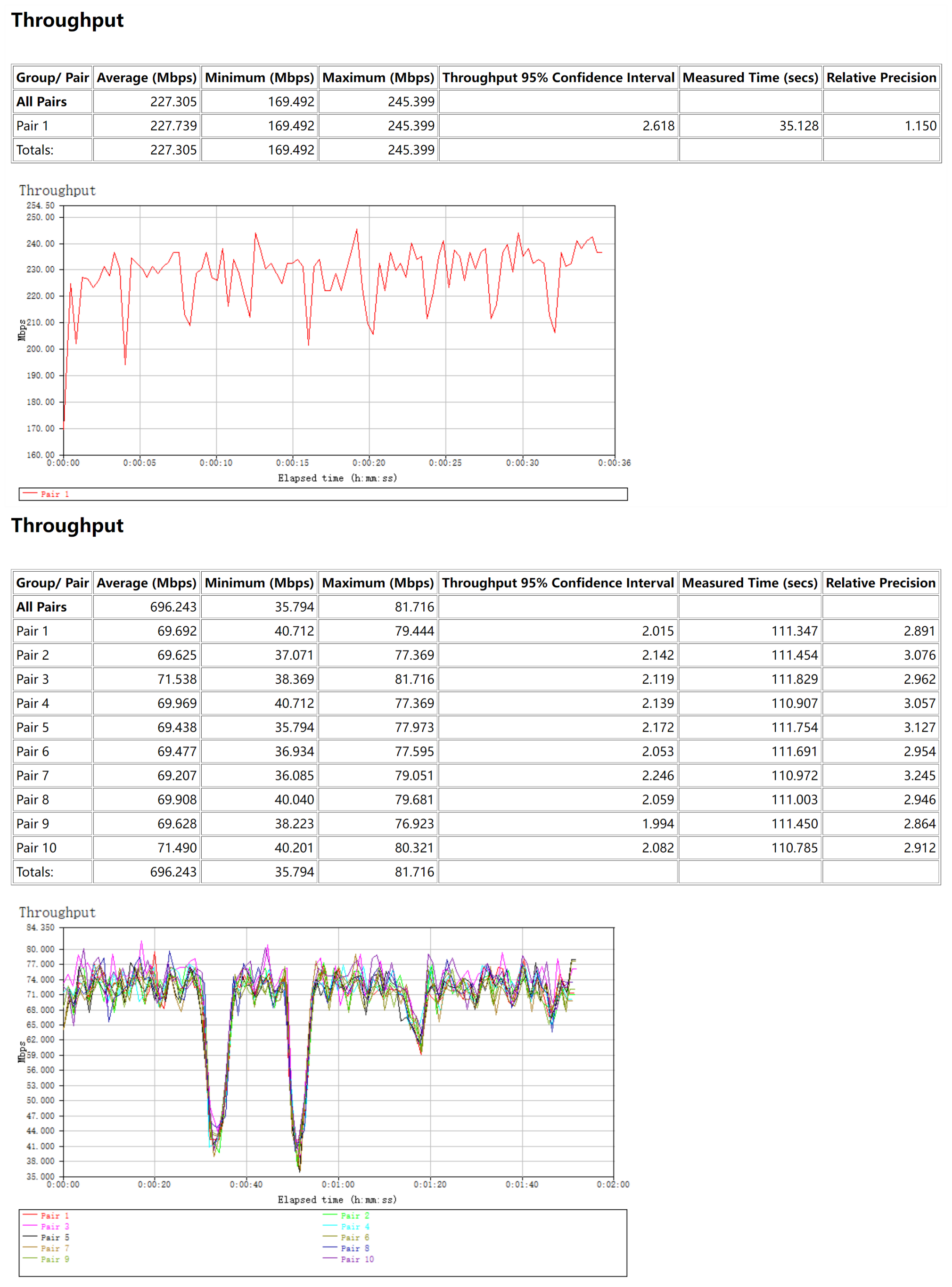

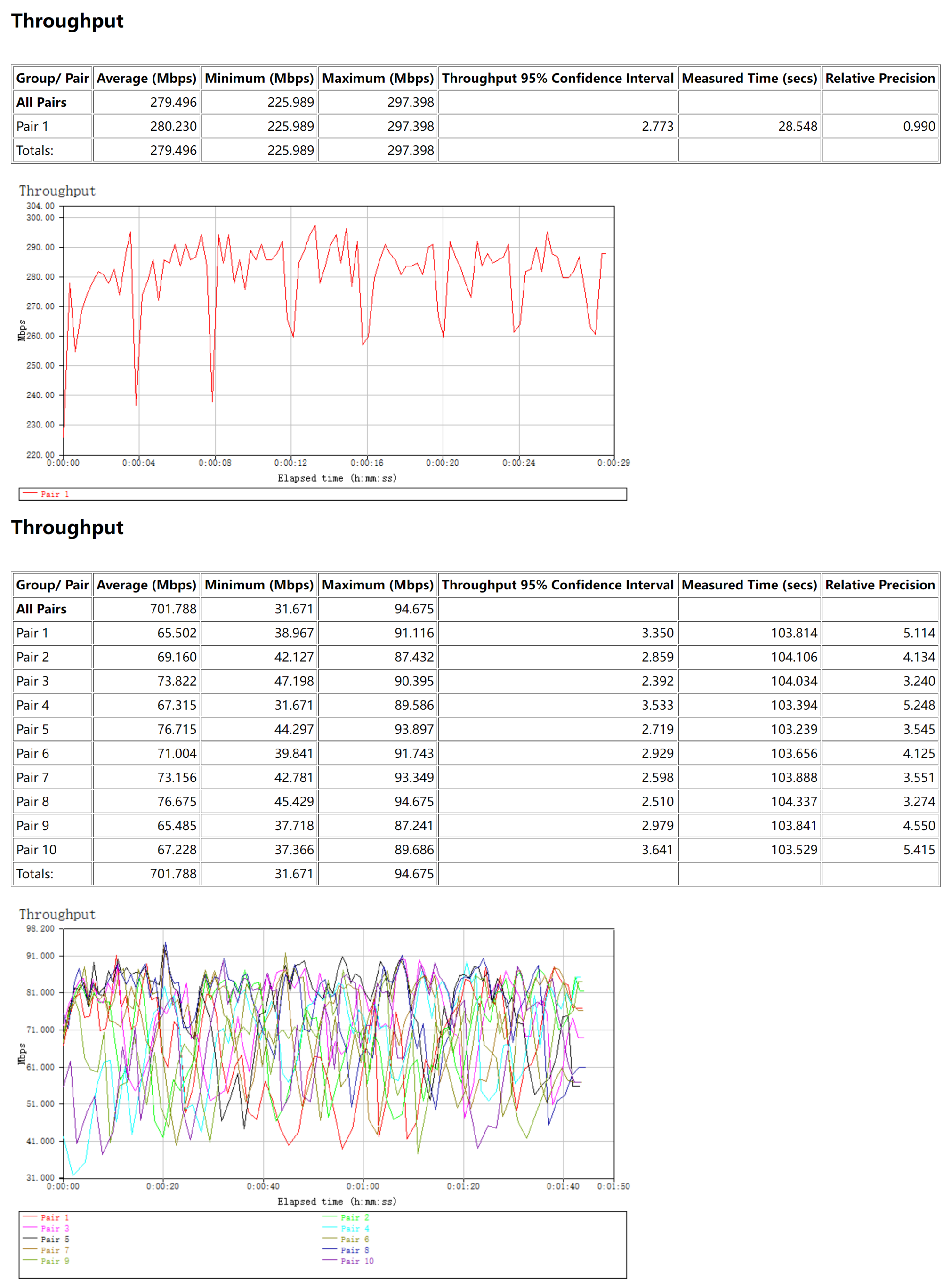

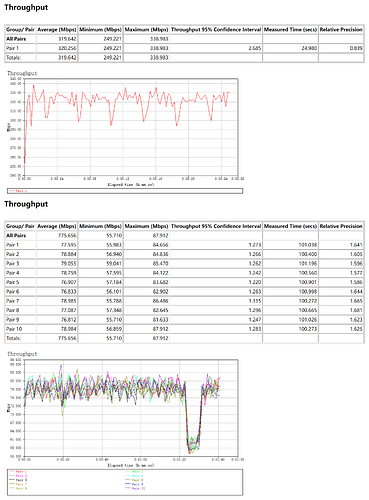

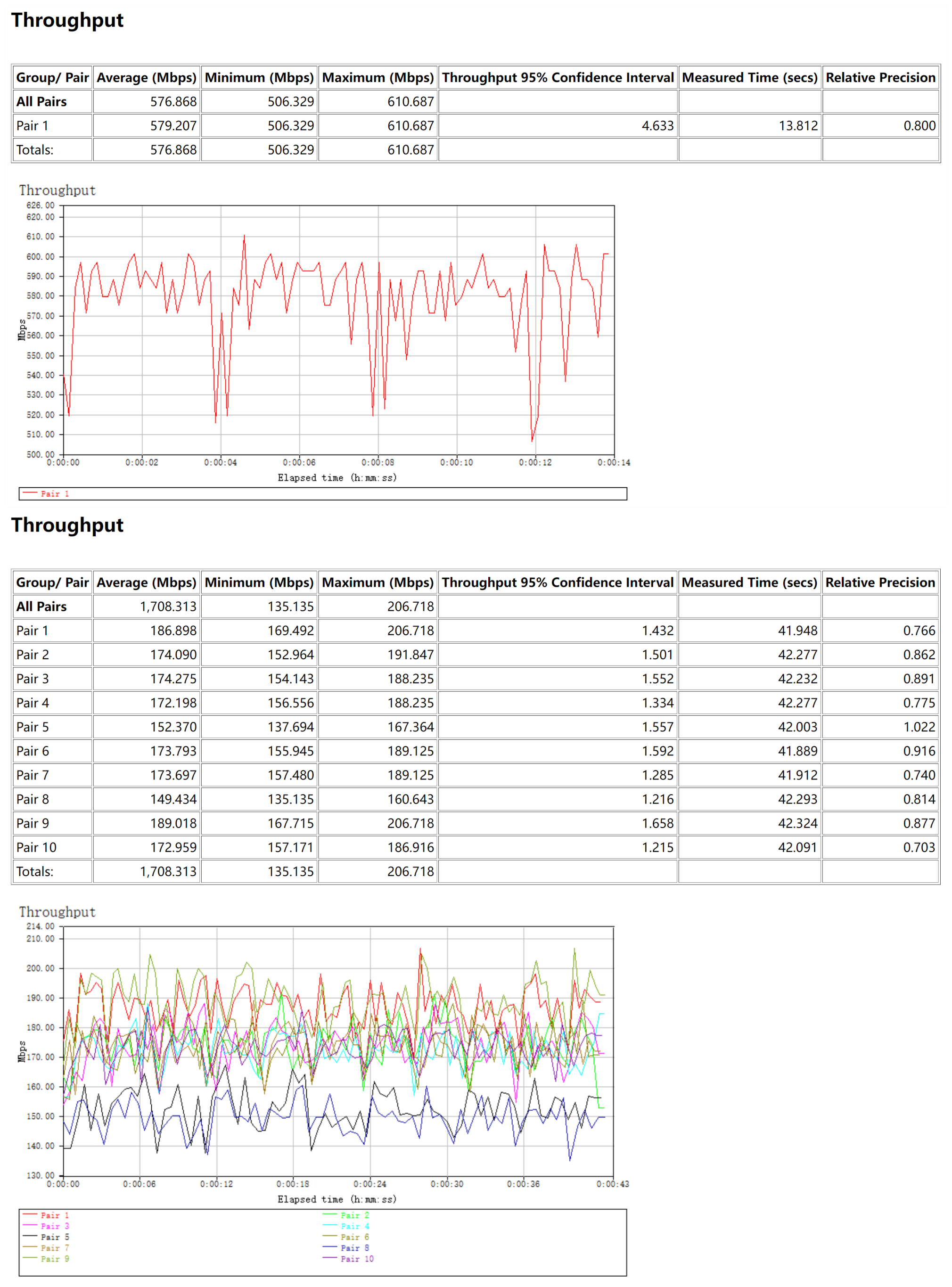

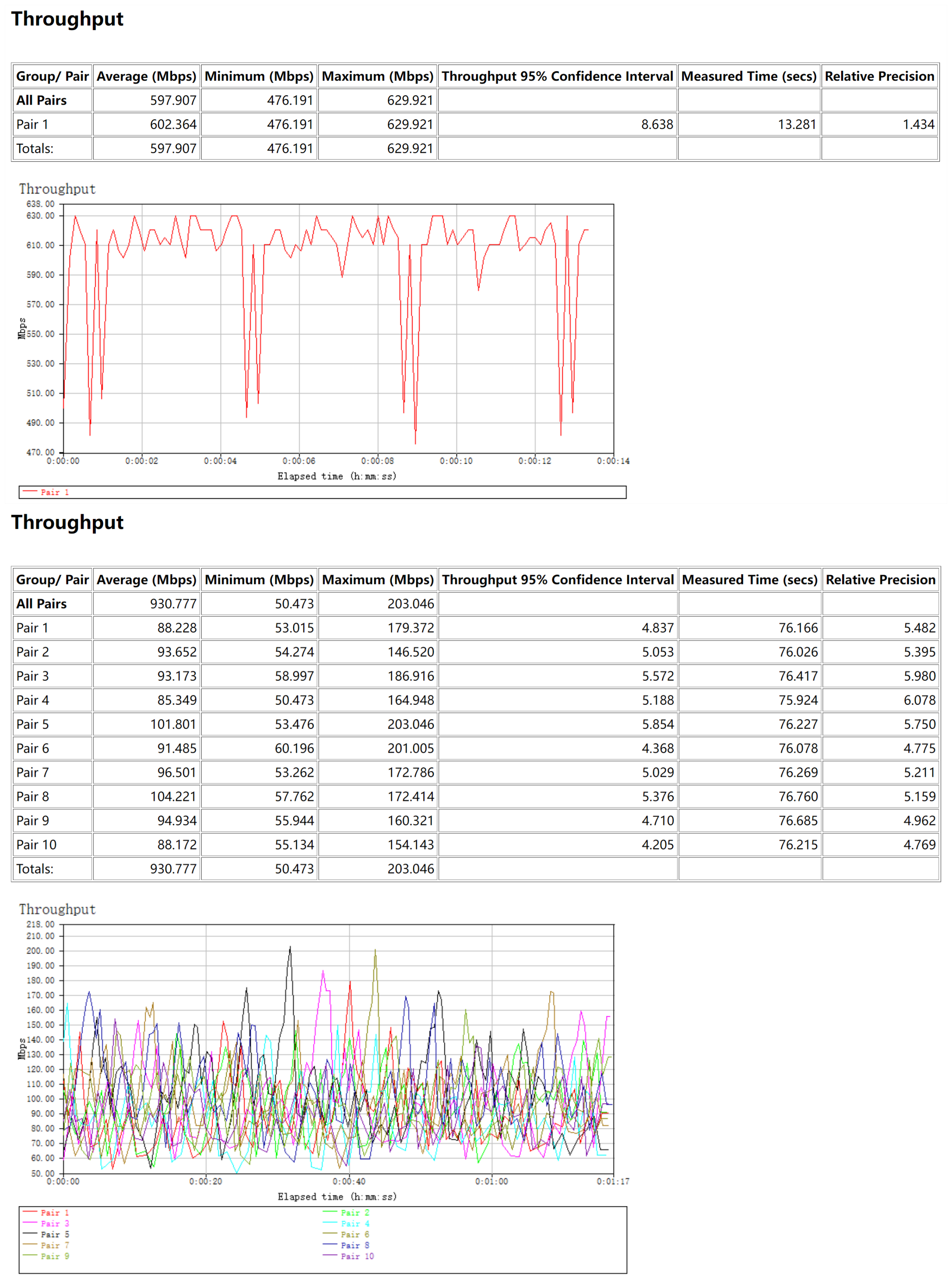

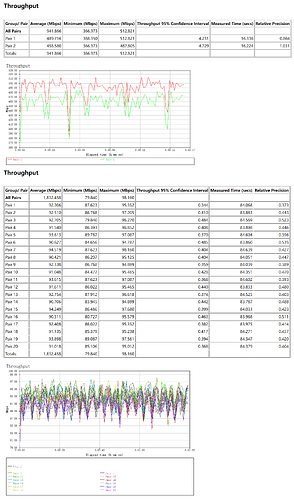

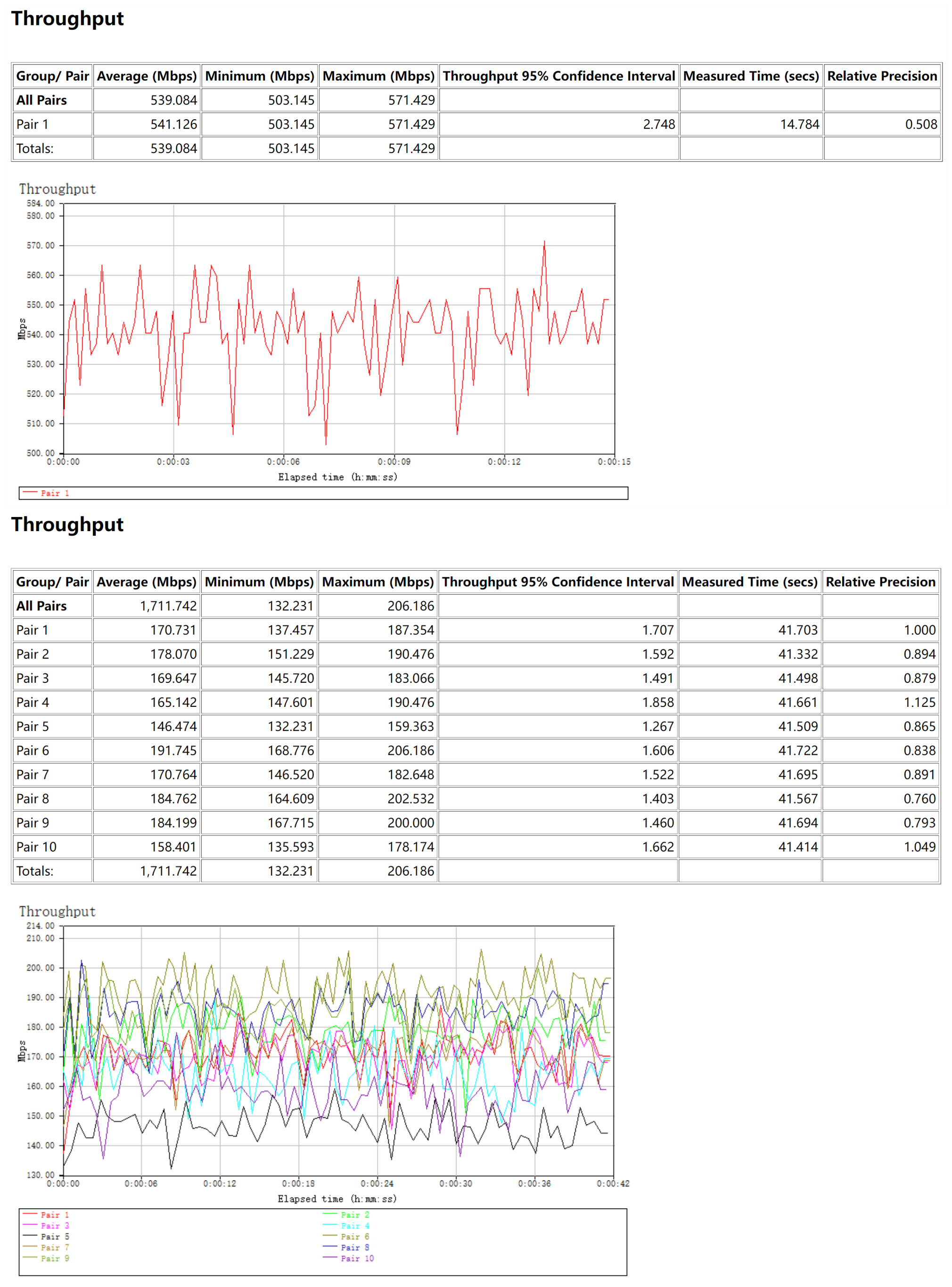

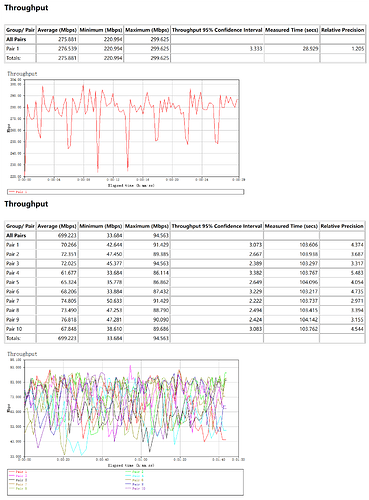

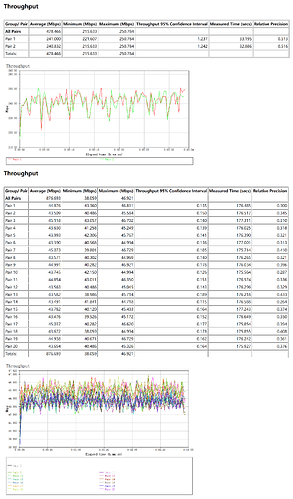

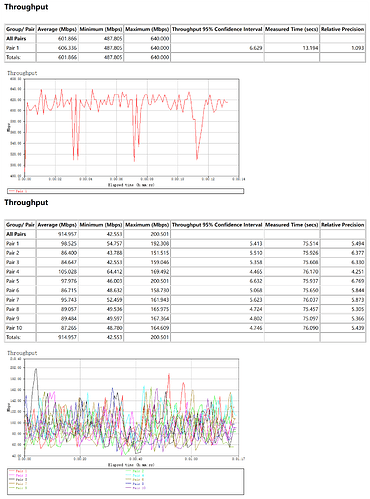

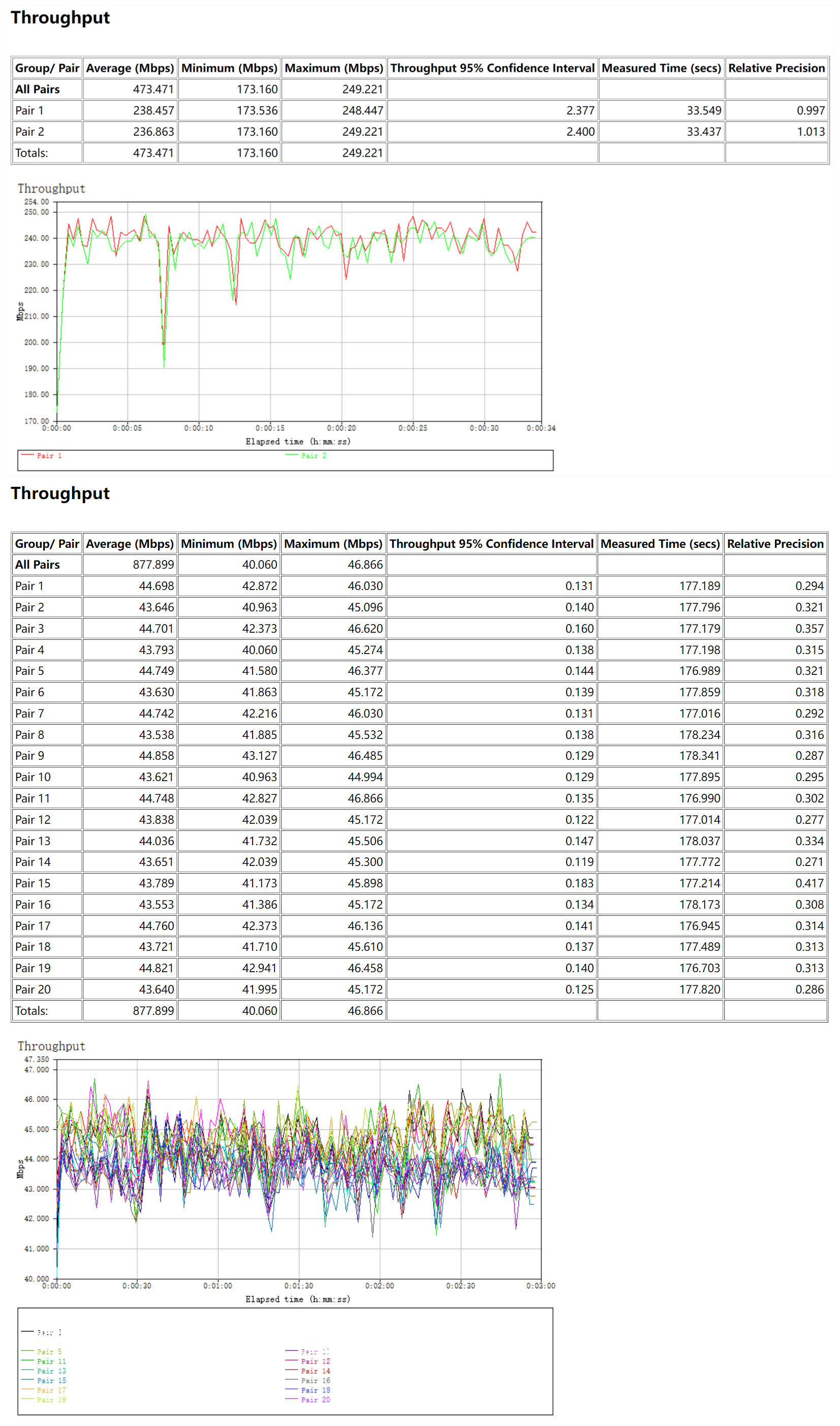

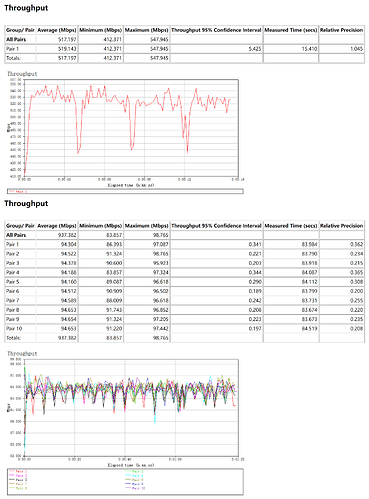

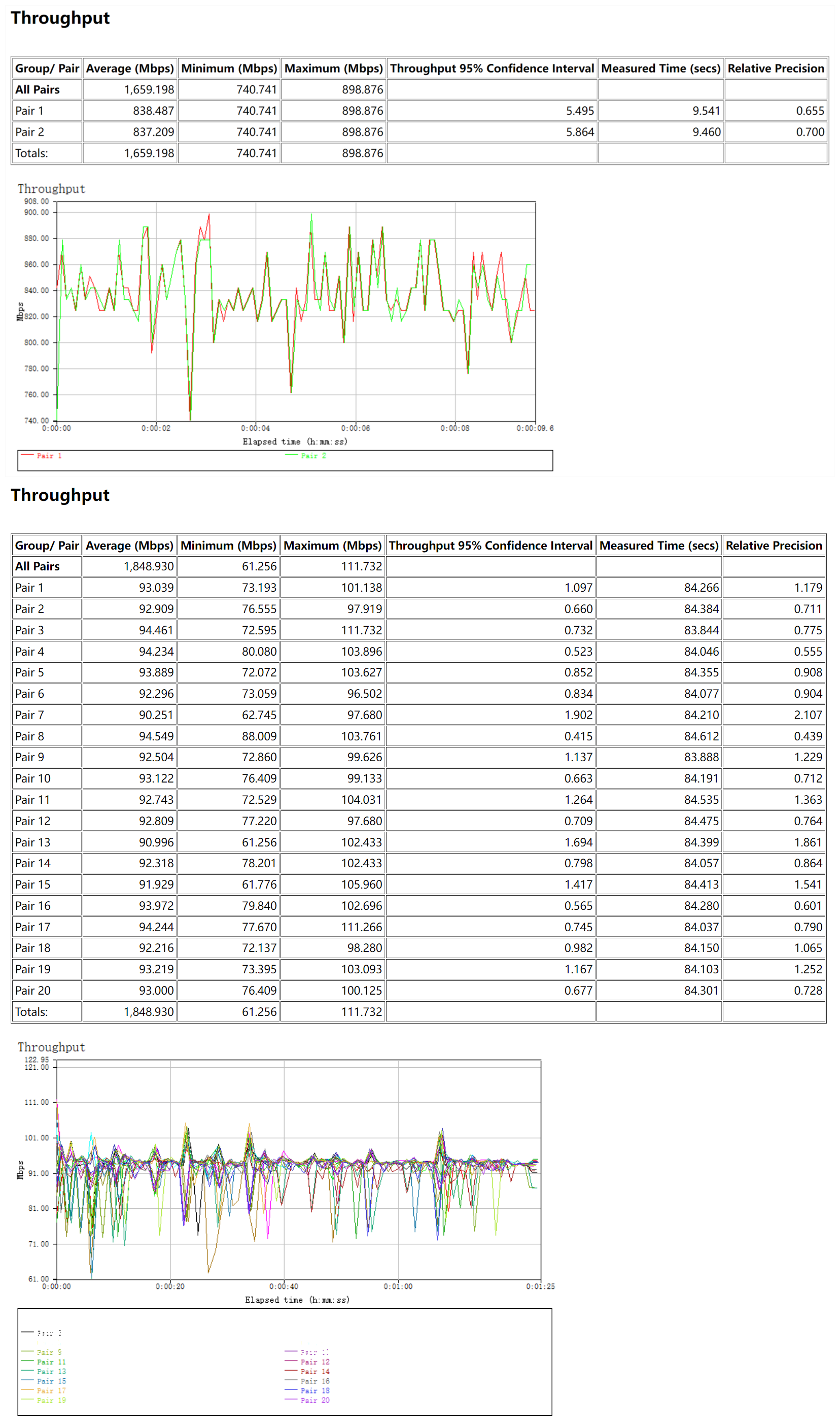

▲NAT单线程和十线程 ▲LAN to LAN单向单线程和十线程 ▲LAN to LAN双向单线程和十线程 ▲5G1 to LAN上行单线程和十线程 ▲5G1 to LAN双向单线程和十线程 ▲5G1 to LAN下行单线程和十线程 ▲5G1 to 5G1单向单线程和十线程 ▲5G1 to 5G1双向单线程和十线程 ▲5G2 to LAN上行单线程和十线程 ▲5G2 to LAN双向单线程和十线程 ▲5G2 to LAN下行单线程和十线程 ▲5G2 to 5G2单向单线程和十线程 ▲5G2 to 5G2双向单线程和十线程
两台GT6无线回程吞吐量测试

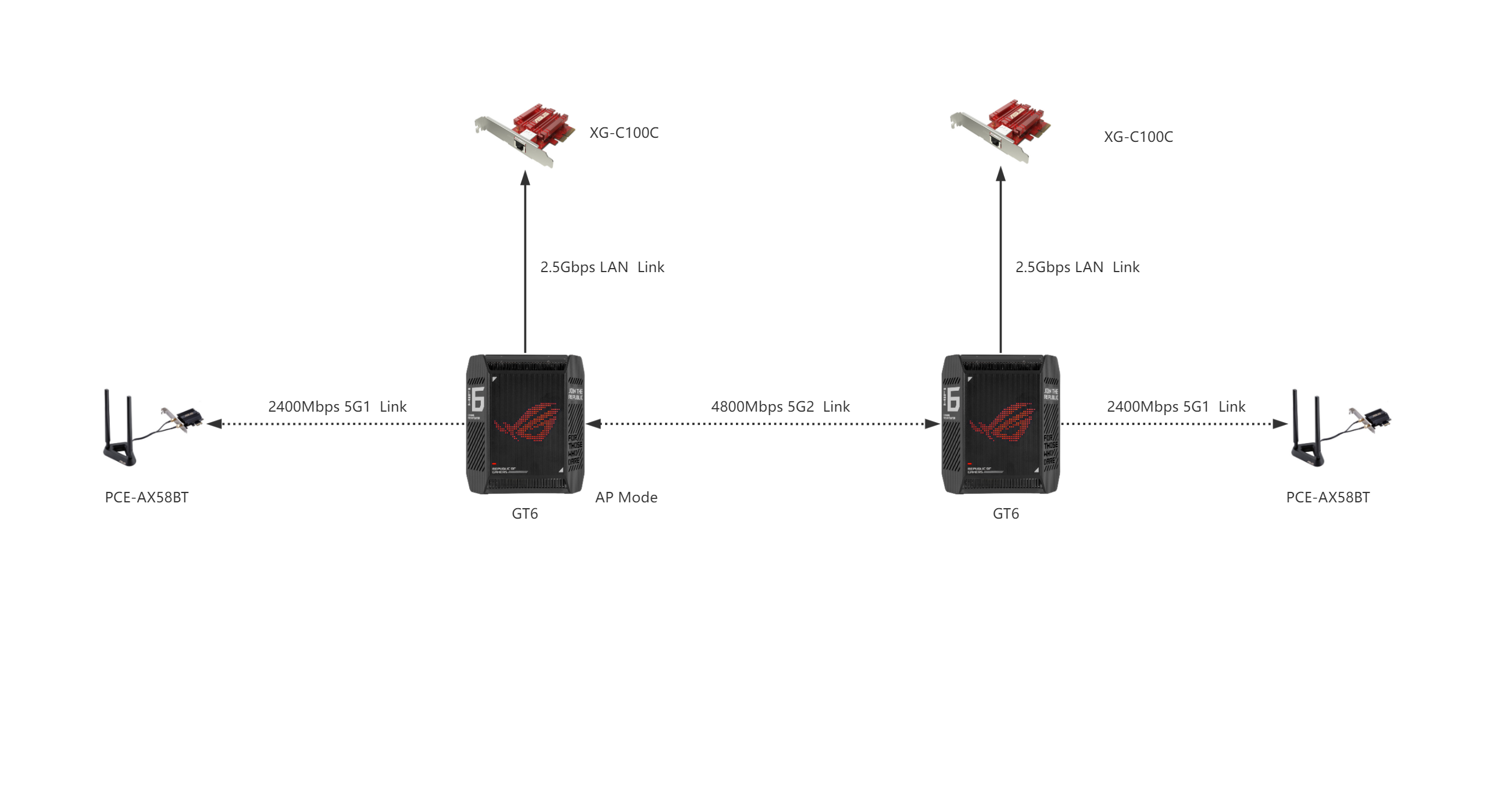

▲无线回程拓扑图 ▲主GT6 LAN to 副GT6 LAN单向单线程和十线程 ▲主GT6 LAN to 副GT6 LAN双向单线程和十线程 ▲主GT6 5G to 副GT6 LAN上行单线程和十线程 ▲主GT6 5G to 副GT6 LAN双向单线程和十线程 ▲主GT6 5G to 副GT6 LAN下行单线程和十线程 ▲主GT6 5G to 副GT6 5G单向单线程和十线程 ▲主GT6 5G to 副GT6 5G双向单线程和十线程
两台GT6有线回程吞吐量测试

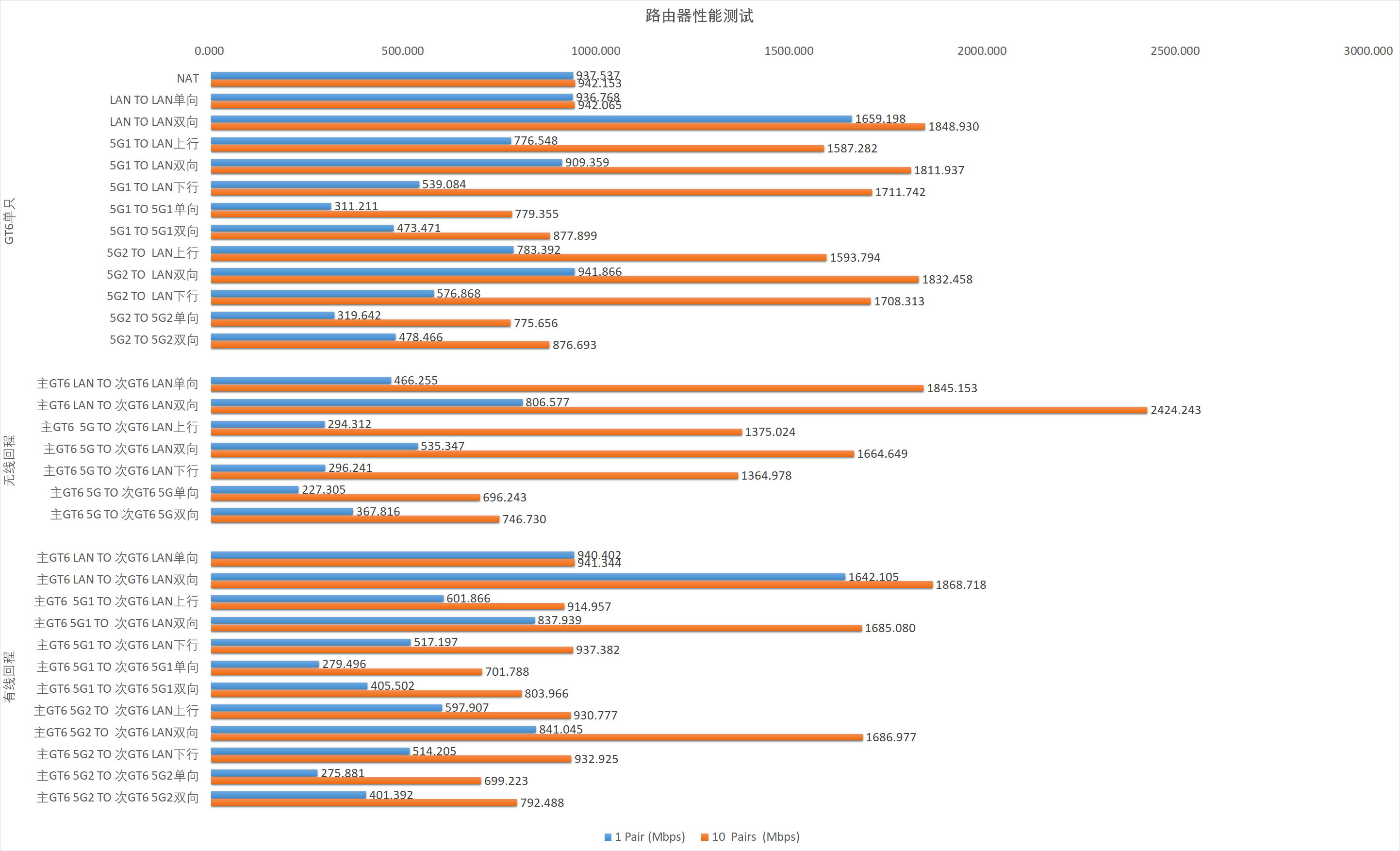

▲有线回程拓扑图 ▲主GT6 LAN to 副GT6 LAN单向单线程和十线程 ▲主GT6 LAN to 副GT6 LAN双向单线程和十线程 ▲主GT6 5G1 to 副GT6 LAN上行单线程和十线程 ▲主GT6 5G1 to 副GT6 LAN双向单线程和十线程 ▲主GT6 5G1 to 副GT6 LAN下行单线程和十线程 ▲主GT6 5G1 to 副GT6 5G1单向单线程和十线程 ▲主GT6 5G1 to 副GT6 5G1双向单线程和十线程 ▲主GT6 5G2 to 副GT6 LAN上行单线程和十线程 ▲主GT6 5G2 to 副GT6 LAN双向单线程和十线程 ▲主GT6 5G2 to 副GT6 LAN下行单线程和十线程 ▲主GT6 5G2 to 副GT6 5G2单向单线程和十线程 ▲主GT6 5G2 to 副GT6 5G2双向单线程和十线程 ▲数据汇总 ▲图表汇总
USB3.0接口性能测试
▲1G LAN口有线写入速度56.8MB/S ▲1G LAN口有线读取速度70.4MB/S ▲使用ASUS PCE-AX58BT网卡连接5G1，无线写入速度41.0MB/S ▲使用ASUS PCE-AX58BT网卡连接5G1，无线读取速度43.6MB/S ▲使用ASUS PCE-AX58BT网卡连接5G2，无线写入速度41.3MB/S ▲使用ASUS PCE-AX58BT网卡连接5G2，无线读取速度45.1MB/S
信号测试
▲有线宽带为江苏电信10G EPON千兆宽带，签约下行1000M，上行50M ▲Speedtest测速 ▲GT6无线地区为澳大利亚时；2.4G发射功率为29dBm；5G1发射功率为两路为26dBm，两路是25dBm；5G2发射功率三路为26dBm，剩余一路为25.5dBm ▲GT6无线地区澳大利亚，采用无线回程方式；其所在位置已在上图标出
各房间大致面积说明
A:11平方米
B:15平方米
C:15平方米
D:40平方米
E:12平方米
F:5平方米
G:7.5平方米

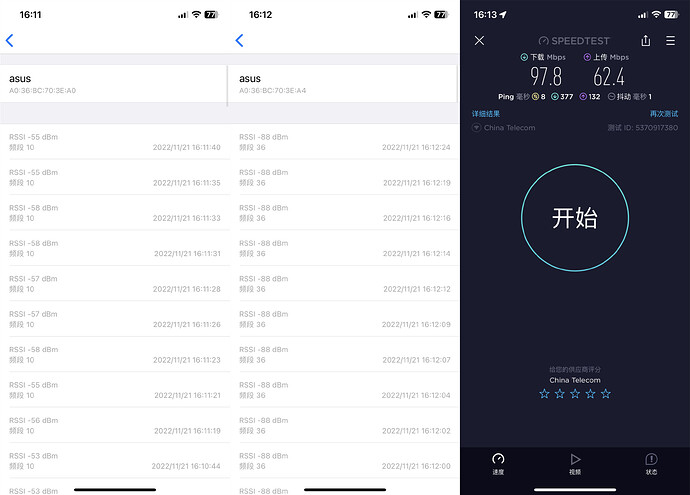

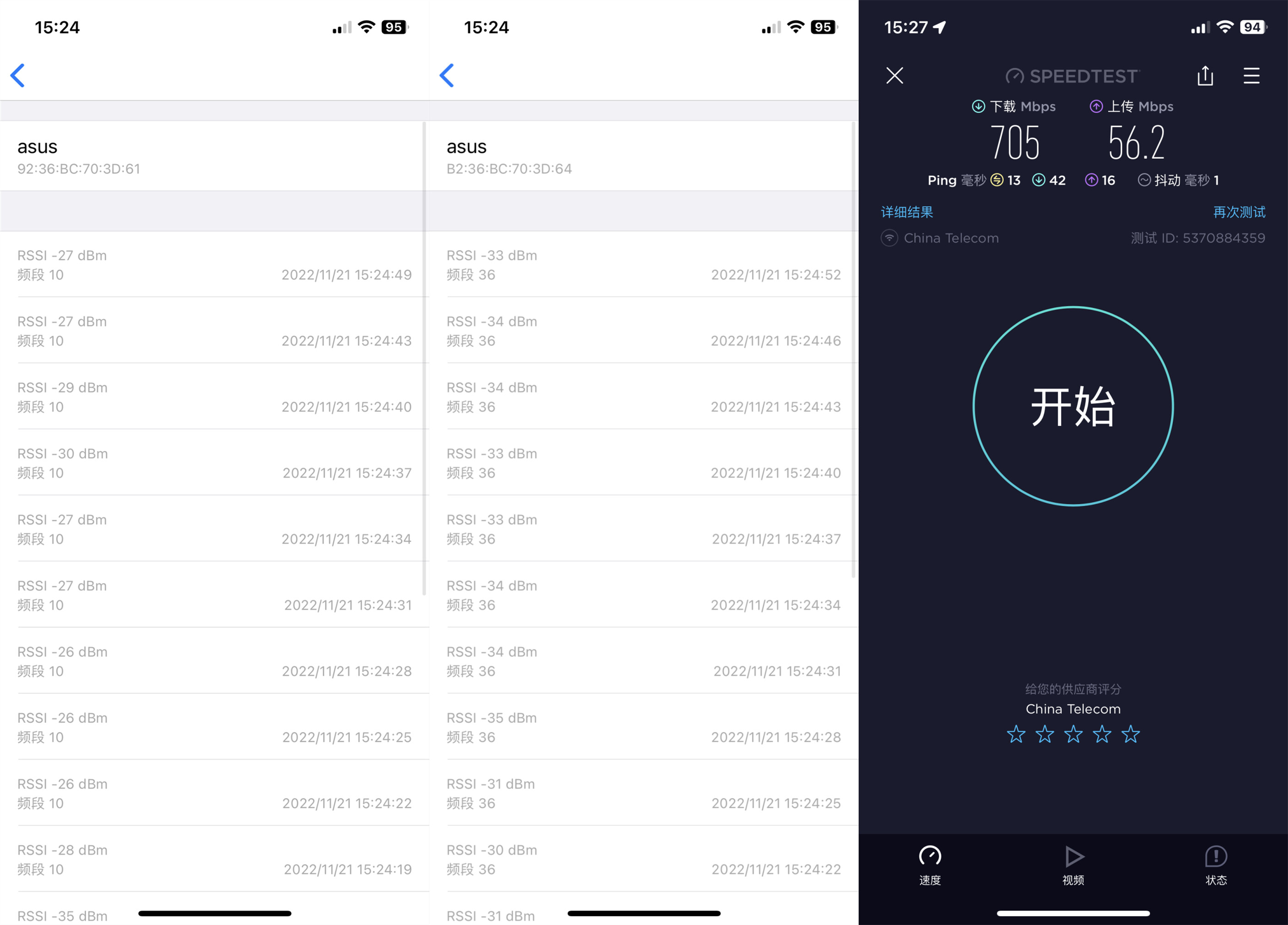

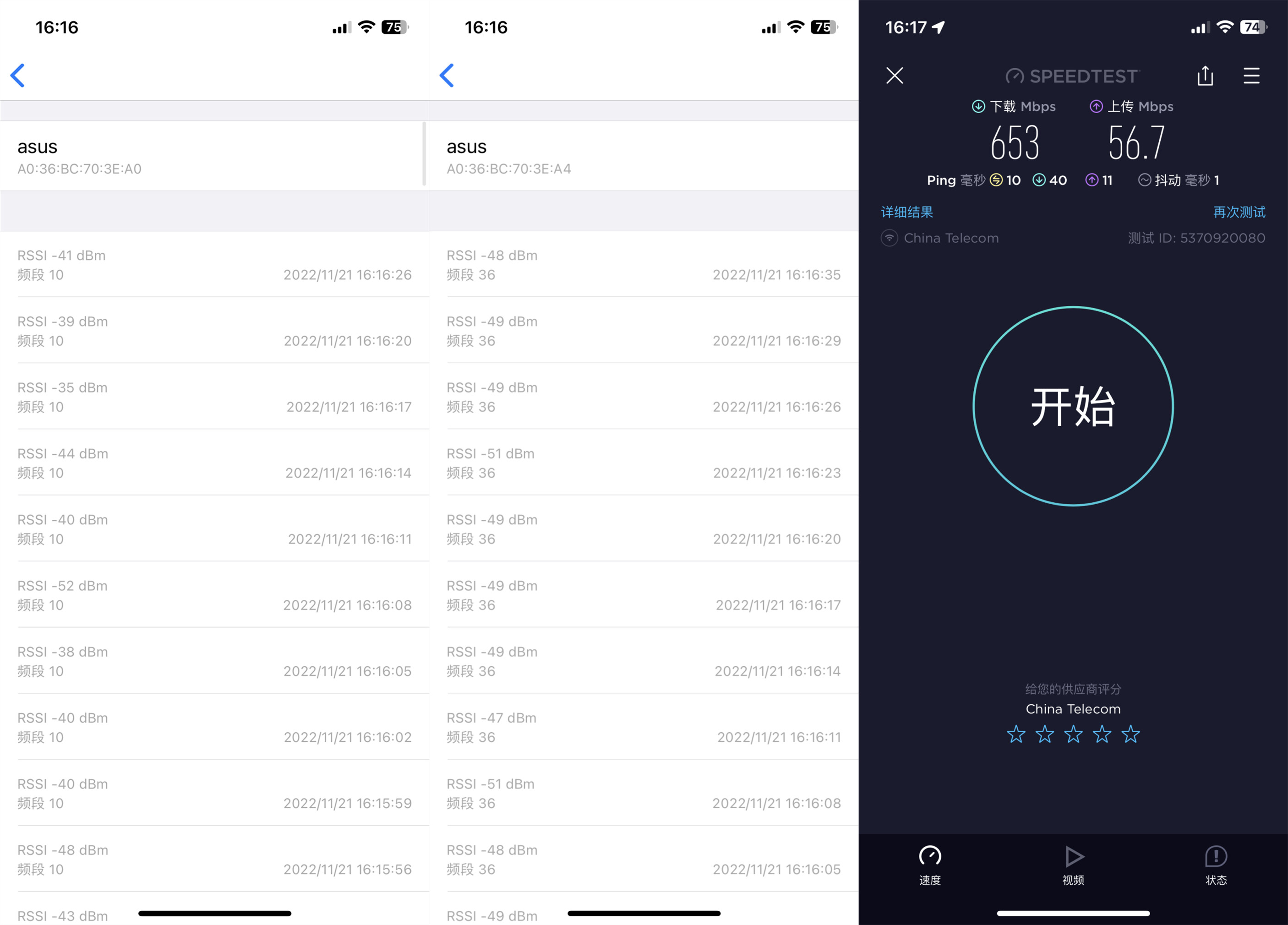

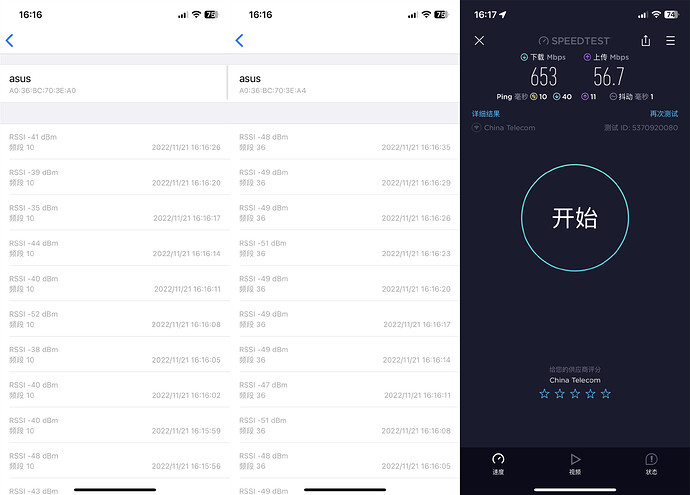

▲1号位置处2.4G、5G1信号强度以及Speedtest测试 ▲2号位置处2.4G、5G1信号强度以及Speedtest测试 ▲3号位置处2.4G、5G1信号强度以及Speedtest测试 ▲4号位置处2.4G、5G1信号强度以及Speedtest测试 ▲5号位置处2.4G、5G1信号强度以及Speedtest测试 ▲6号位置处2.4G、5G1信号强度以及Speedtest测试 ▲7号位置处2.4G、5G1信号强度以及Speedtest测试 ▲数据汇总 ▲图表汇总
漫游测试
▲漫游路线为A-B-D-E来回无线回程

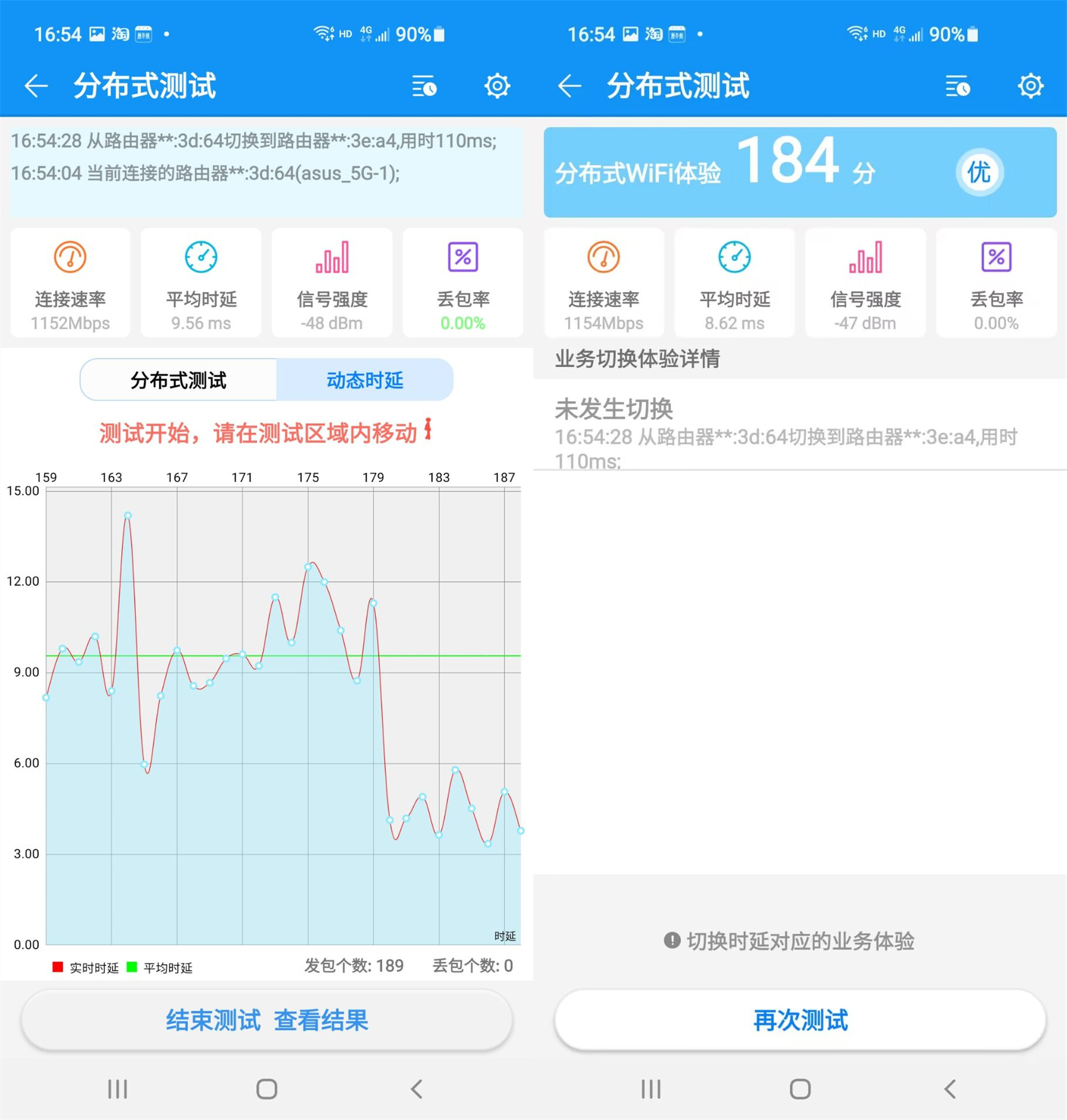

▲使用iPhone12 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用iPhone12 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包
有线回程
▲使用iPhone12 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用iPhone12 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时丢0个包 ▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时丢0个包
温度和功耗

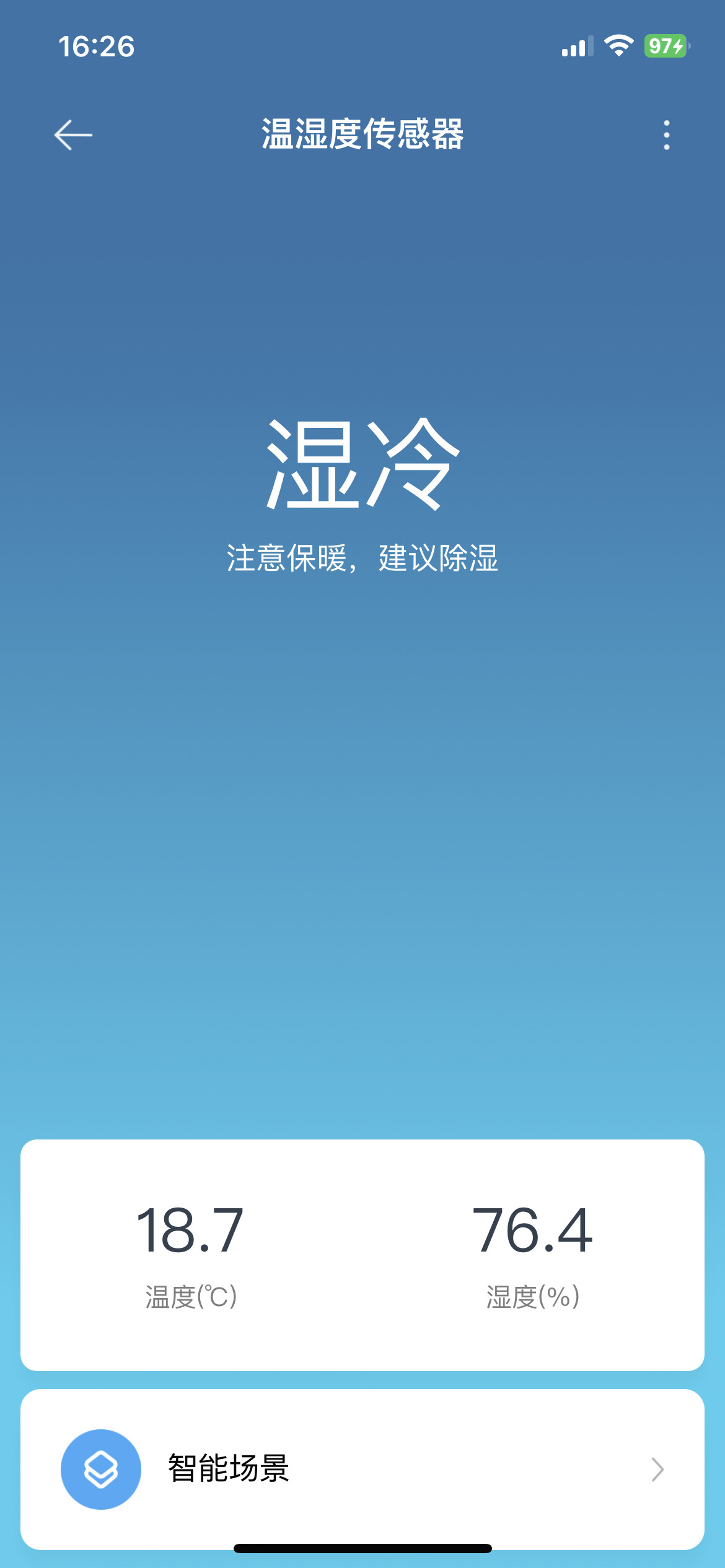

▲室内温度在18.7度左右，湿度在76.4%附近 ▲两台GT6采用5G2频段无线回程组网；主GT6占用2.5G WAN和1G LAN1，带机数量8台，LED灯开启；副GT6所有有线端口都空闲，带机数量5台，LED灯开启 ▲此时主GT6的SoC温度在51.8度左右 ▲此时主GT6的实时功率为11W，24小时用电量在0.24度左右 ▲此时主GT6的SoC温度在45.4度左右 ▲次GT6的实时功耗在9.0W左右，24小时用电量在0.2度左右
总结
硬件
•SoC：BCM6753，集成3核心ARM Cortex A7 CPU，1.7GHz主频；具有双802.11ax 两个空间流 (2×2) 40MHz 2.4G无线电
•DDR4 RAM：容量为512MB
•FLASH芯片：容量为256MB
•2.5GbE PHY芯片：GPY211
•2.4G芯片：由SoC BCM6753提供，FEM是sky85311-11
•5G1芯片：BCM6715，FEM是sky85743
•5G2芯片：BCM6715，FEM是sky85743
散热
•被动散热
端口
•1个2.5GbE WAN口，4个千兆LAN口，一个USB3.0接口
固件
•支持Aimesh2.0
•支持160MHz频宽
•支持网易UU加速器
